  1. Автоматизация проектирования и сооружения АЭС

  2. История внедрения СПбАЭП первый в Атомной энергетике начал использовать системы 3D проектирования Intergraph PDS С использованием PDS была выполнена трехмерная модель АЭС Тяньвань в Китае

  3. Speedicon Другие Предпосылки перехода к комплексному САПР Отсутствие механизма управления информацией Отсутствие единого инструмента выпуска проектной продукции Отсутствие единого хранилища информации AutoCAD Microstation Бумажный архив Следствие: увеличение стоимости и сроков, снижение качества

  4. Комплексная система автоматизированного проектирования SmartPlant Enterprise

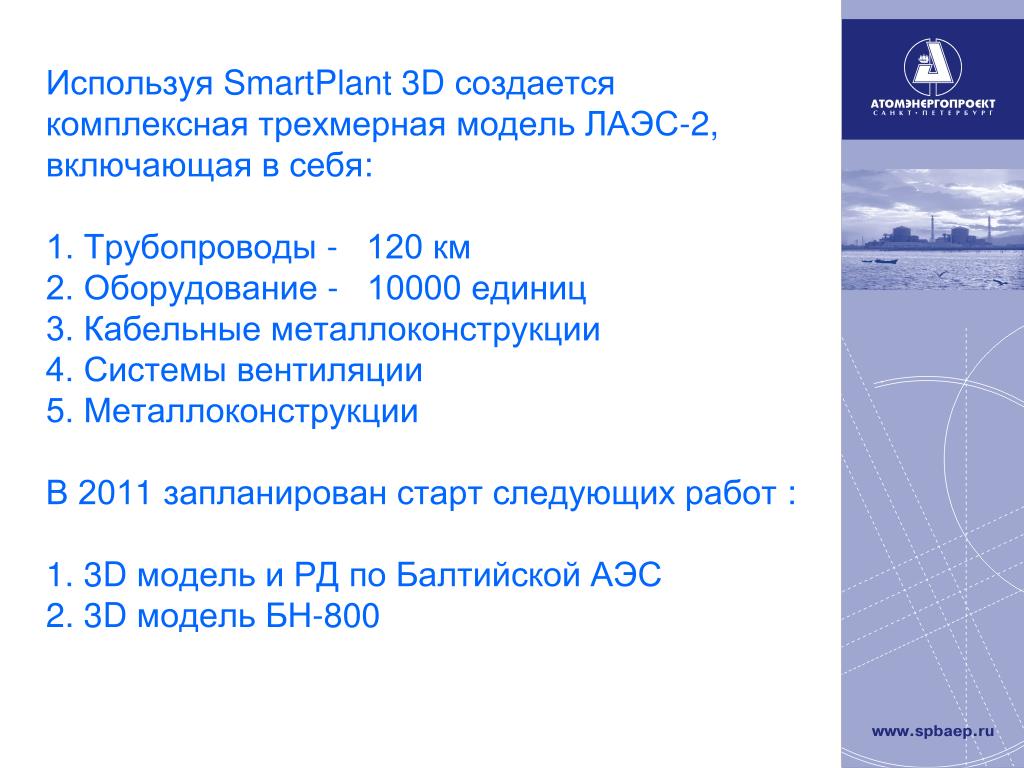

  5. Используя SmartPlant 3D создается комплексная трехмерная модель ЛАЭС-2, включающая в себя:1. Трубопроводы - 120 км2. Оборудование - 10000 единиц3. Кабельные металлоконструкции4. Системы вентиляции5. Металлоконструкции В 2011 запланирован старт следующих работ :1. 3D модель и РД по Балтийской АЭС2. 3D модель БН-800

  6. Число специалистов использующих в работе SmartPlantнепрерывно растет:

  7. Пример Комплексной модели АЭС

  8. Для создание строительной 3D модели используется Bentley Speedikon

  9. Планы на 2011год и далее • Внедрение нового программного обеспечения: SmartPlant Reference Data SmartPlant Materials SmartPlant Construction • Ввод в промышленную эксплуатацию: SmartPlantInstrumentation SmartPlant Electrical • Обеспечение интеграции с внешним программным обеспечением: Primavera Catya NX CAD

  10. Контакты: Гусев Геннадий g_gusev@spbaep.ru (812) 600 68 70
