《机械制图》课件 • 机械工程部：殷丽 • 常熟滨江职业技术学校

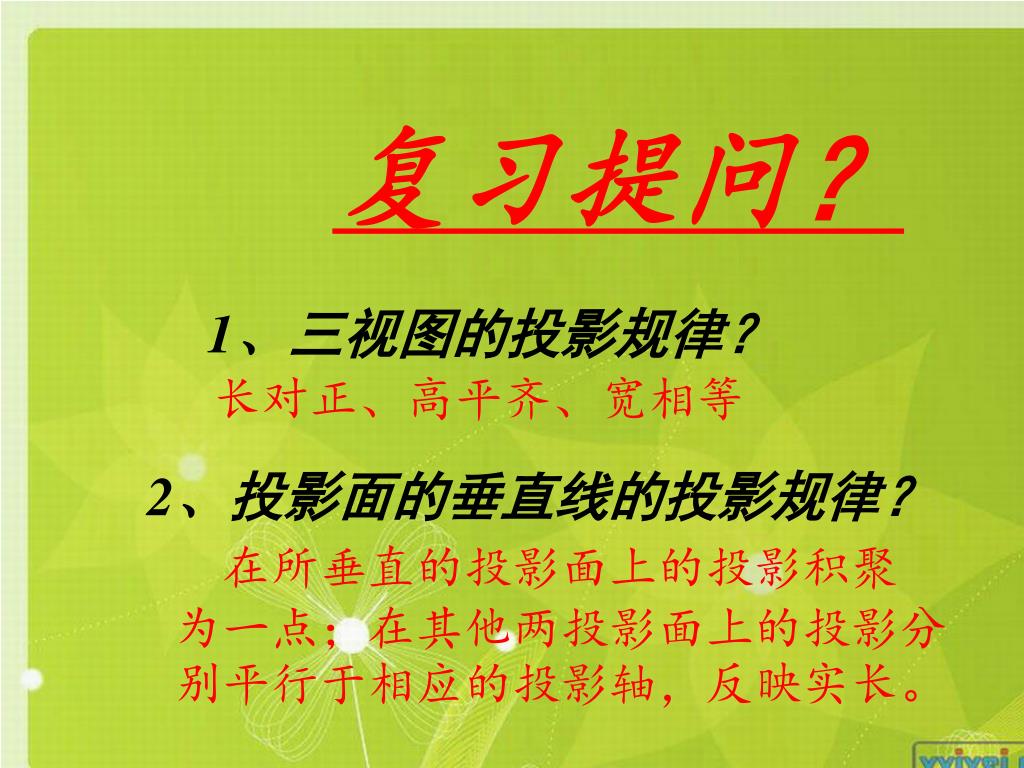

复习提问？ 1、三视图的投影规律？长对正、高平齐、宽相等 2、投影面的垂直线的投影规律？在所垂直的投影面上的投影积聚为一点；在其他两投影面上的投影分别平行于相应的投影轴，反映实长。

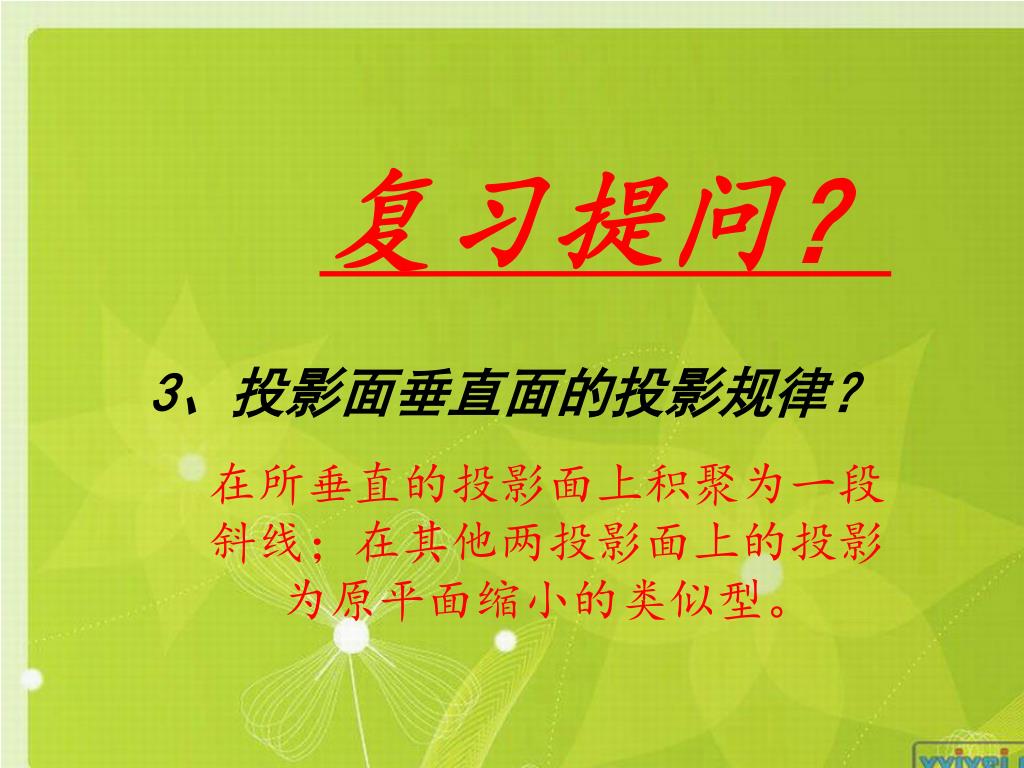

复习提问？ 3、投影面垂直面的投影规律？在所垂直的投影面上积聚为一段斜线；在其他两投影面上的投影为原平面缩小的类似型。

课题:基本几何体 -------圆柱体的三视图分析

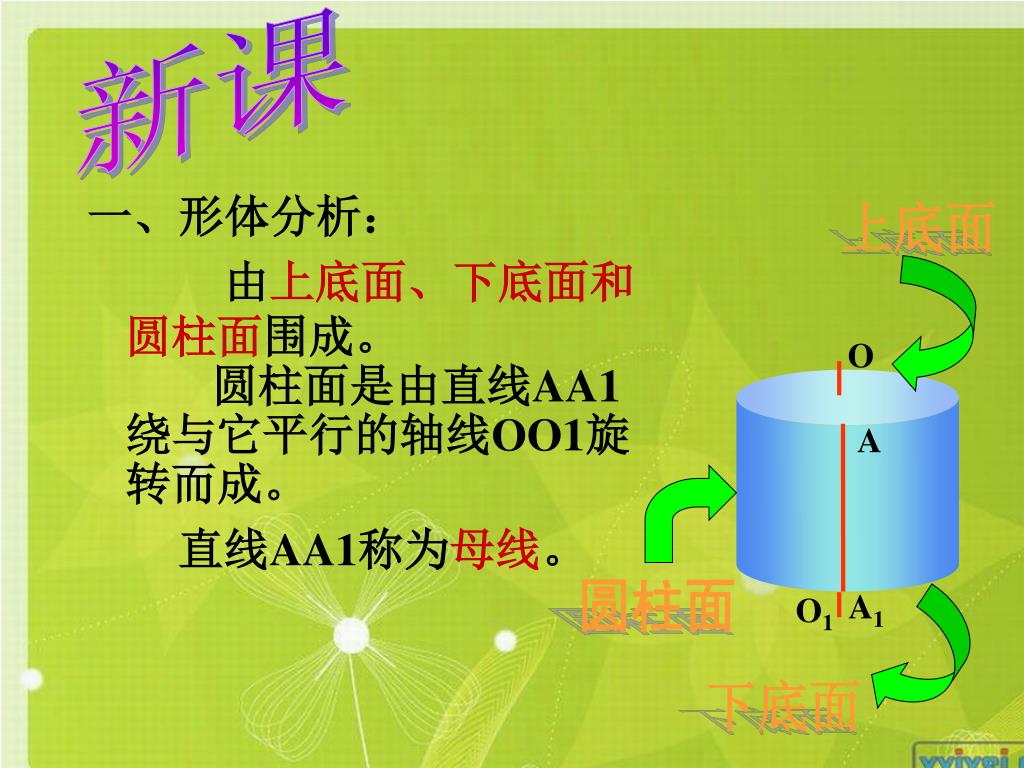

新课 O A A1 O1 上底面一、形体分析：由上底面、下底面和圆柱面围成。圆柱面是由直线AA1绕与它平行的轴线OO1旋转而成。直线AA1称为母线。圆柱面下底面

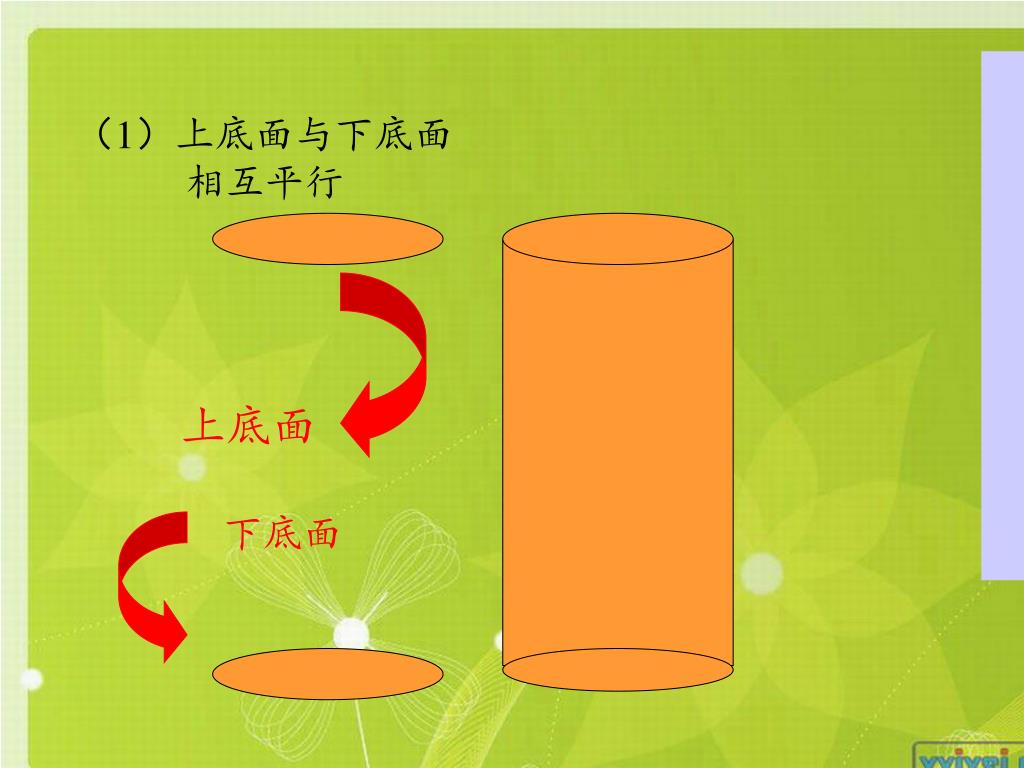

（1）上底面与下底面 相互平行上底面下底面

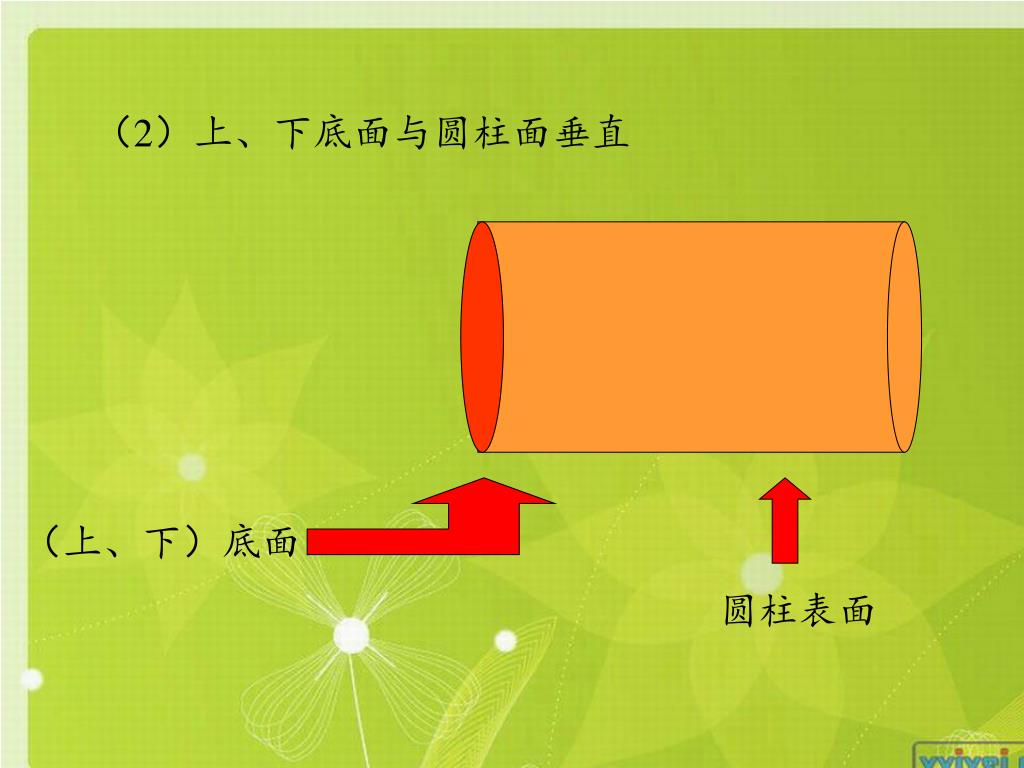

（2）上、下底面与圆柱面垂直 （上、下）底面圆柱表面

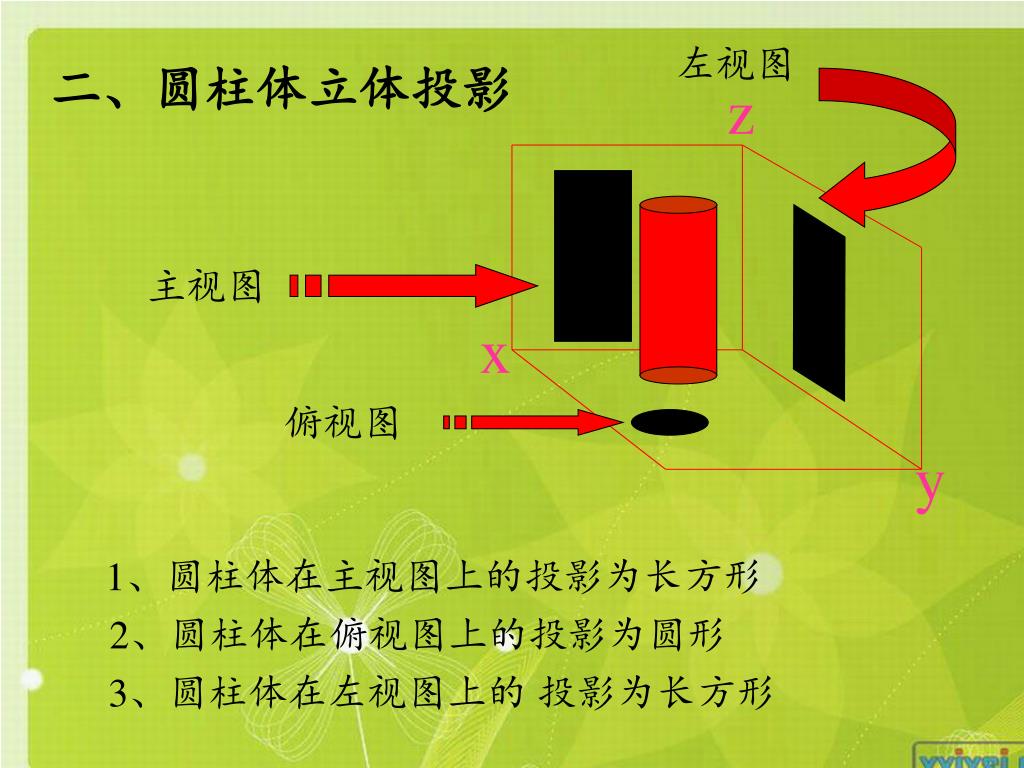

左视图 二、圆柱体立体投影 z 主视图 x 俯视图 y 1、圆柱体在主视图上的投影为长方形 2、圆柱体在俯视图上的投影为圆形 3、圆柱体在左视图上的投影为长方形

三、圆柱体三视图 3、左视图最前、后两直线为圆柱体最前、后两轮廓素线在左视图的投影；最上、下两直线为圆柱体上、下两平面的投影 2、主视图最左、右两直线为圆柱体的最左、右轮廓素线；主视图最上、下两直线为圆柱体最上、下两圆面在主视图上的投影 1、俯视图圆周线为圆柱面在俯视图上的投影积聚线最前素线最右素线最后素线最左素线

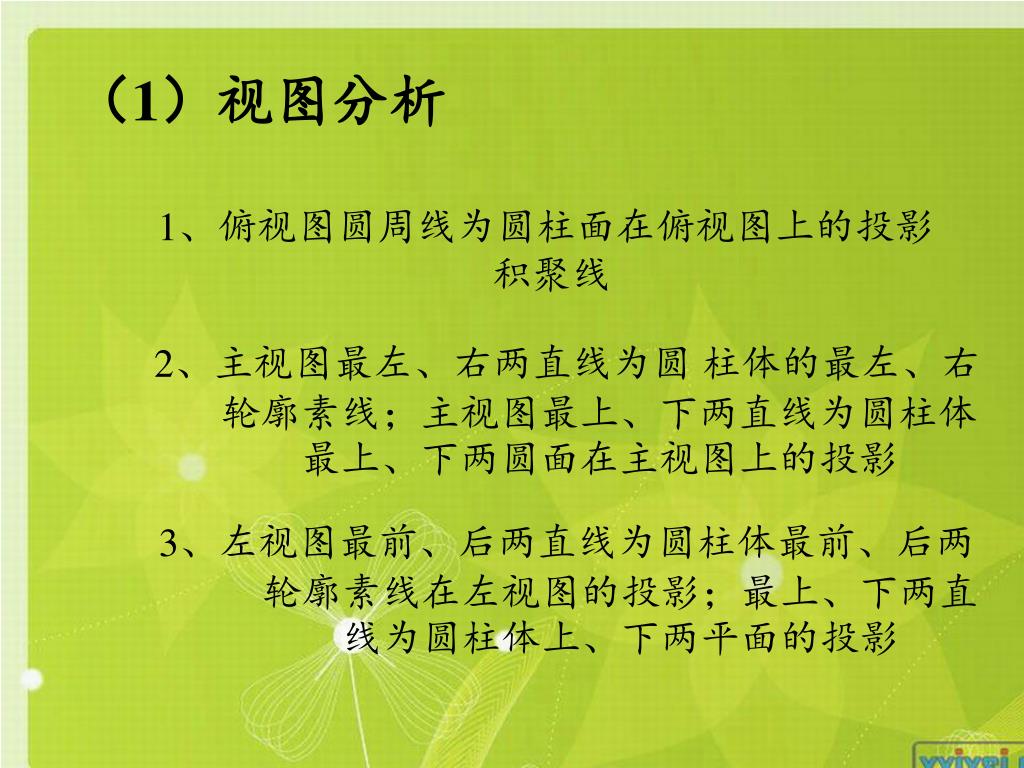

（1）视图分析 1、俯视图圆周线为圆柱面在俯视图上的投影积聚线 2、主视图最左、右两直线为圆柱体的最左、右轮廓素线；主视图最上、下两直线为圆柱体最上、下两圆面在主视图上的投影 3、左视图最前、后两直线为圆柱体最前、后两轮廓素线在左视图的投影；最上、下两直线为圆柱体上、下两平面的投影

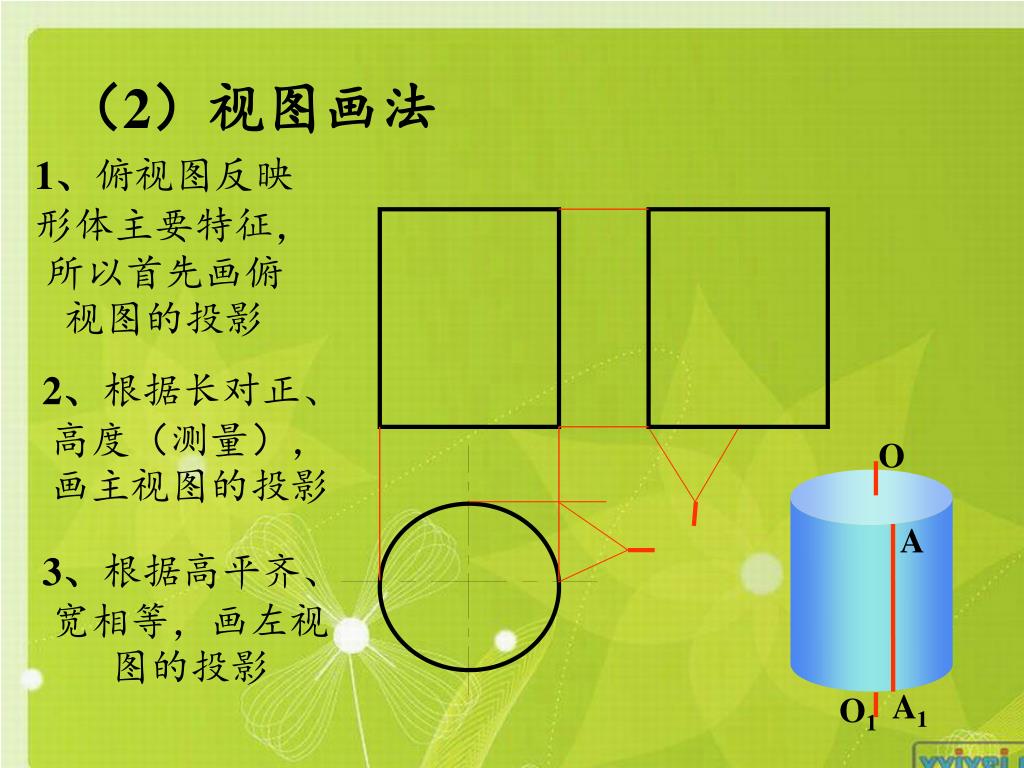

O A A1 O1 （2）视图画法 1、俯视图反映形体主要特征，所以首先画俯视图的投影 2、根据长对正、高度（测量），画主视图的投影 3、根据高平齐、宽相等，画左视图的投影

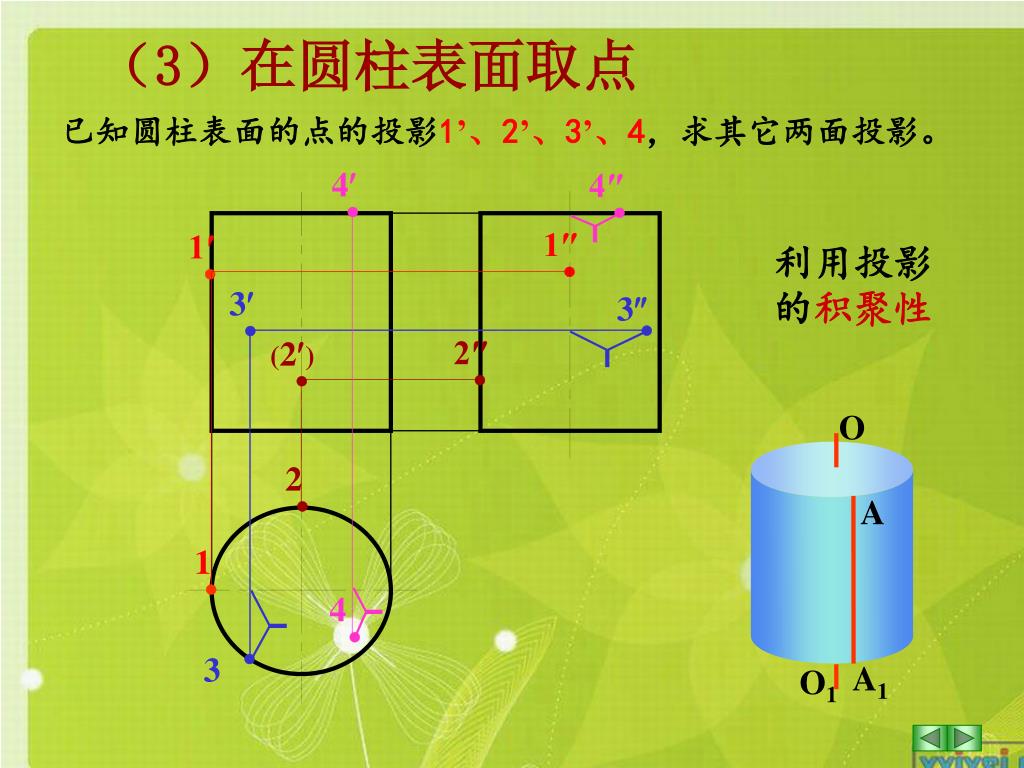

（3）在圆柱表面取点 O A A1 O1 3  2″ 1′ 1″ (2) 4″ 4 4 3 2 1           3  已知圆柱表面的点的投影1’、2’、3’、4，求其它两面投影。利用投影的积聚性

（4）练习 1、求圆柱体的第三面投影: ？

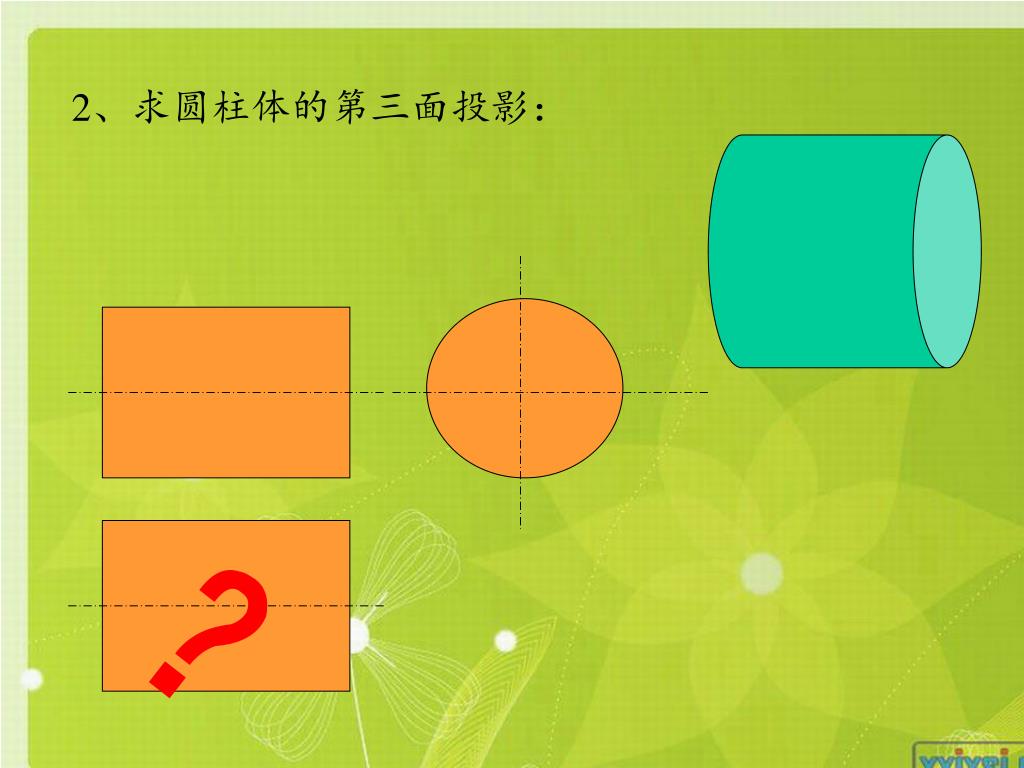

2、求圆柱体的第三面投影： ？

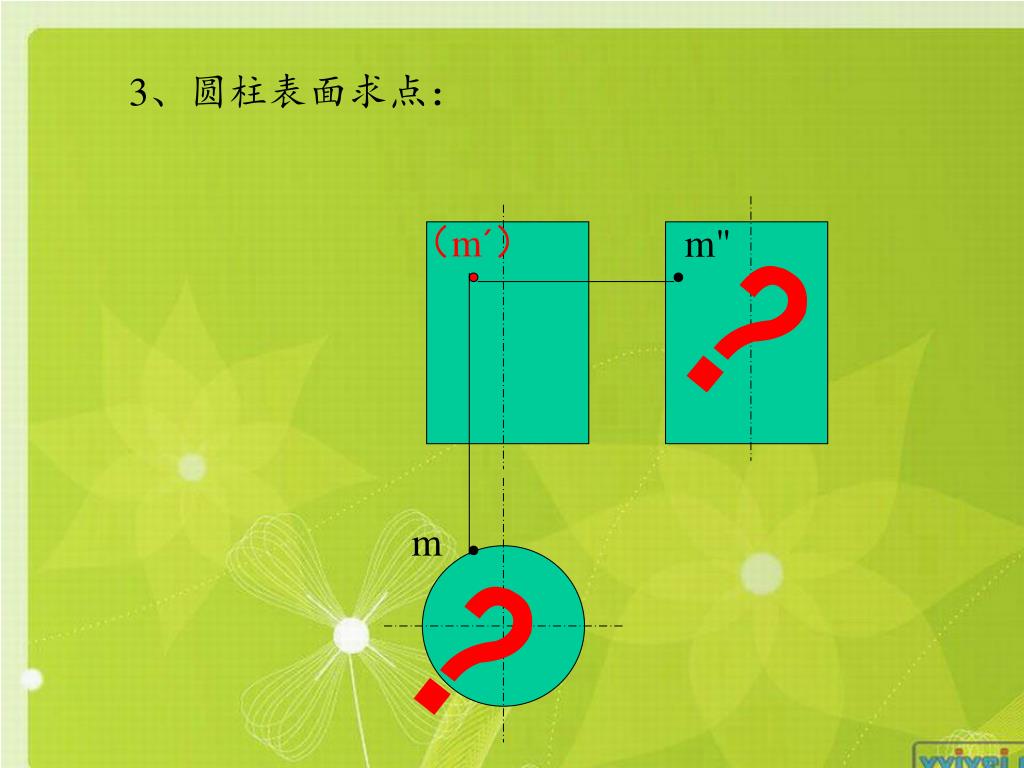

3、圆柱表面求点： （m´） m" ？ m ？

小结 1、圆柱的形体分析 2、圆柱的视图分析 3、圆柱的三视图画法（1）、首先画出基准线（2）、画出三视图俯视图、主视图、左视图（3）、修正、加深三视图圆柱的表面由上、下底面和曲面圆柱面组成 4、圆柱的表面求点 1、俯视图反映形体主要特征，所以首先画俯视图的投影 3、高平齐、宽相等，画左视图的投影 2、长对正、高度（测量），画主视图的投影（1）、分析点在圆柱的何种点、线、面上（2）、该点、线、面在三视图上的投影为何种图形（3）、根据投影规律求点的三视图投影

作业机械制图习题集第32页（3）
