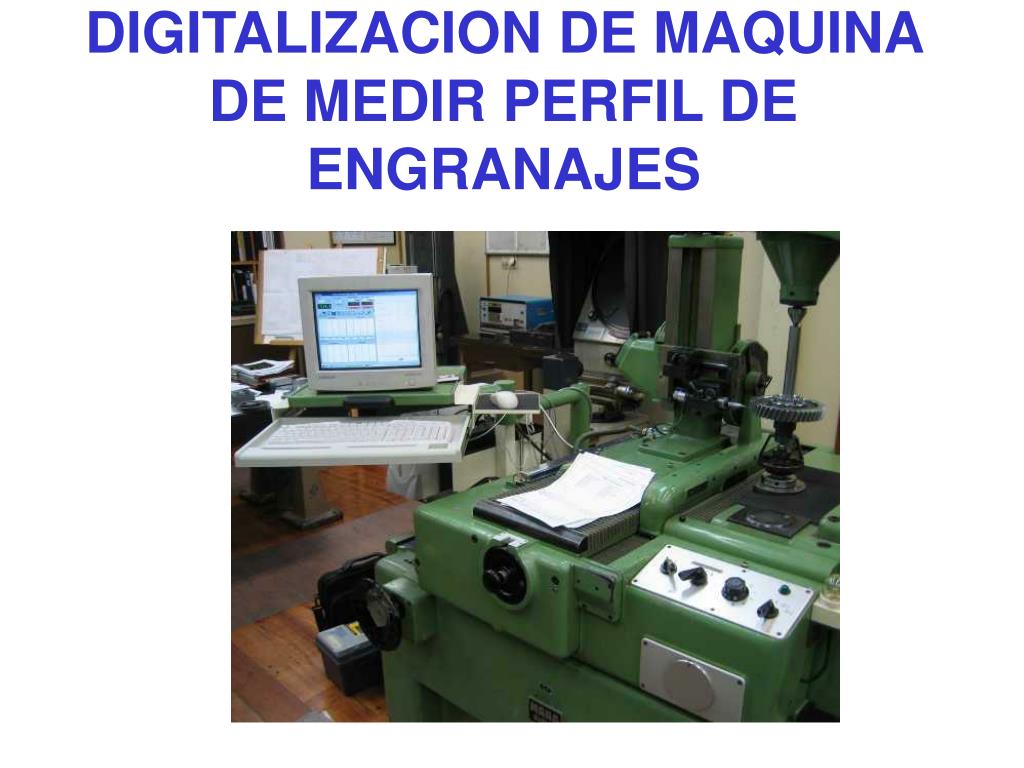

INGENIERIA. AUTOMATIZACION - DIGITALIZACION - ADQUISICION DE DATOS - REPARACIONES . Calos Calvo 3460 PB Capital Federal - Argentina Tel/Fax: +54 (011) 4932-6475 Página WEB : www.sgvingenieria.com.ar Email : info@sgvingenieria.com.ar. DIGITALIZACION DE MAQUINA DE MEDIR PERFIL DE ENGRANAJES.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'INGENIERIA' - bell


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide1

INGENIERIA

AUTOMATIZACION - DIGITALIZACION - ADQUISICION DE DATOS - REPARACIONES

Calos Calvo 3460 PB Capital Federal - Argentina

Tel/Fax: +54 (011) 4932-6475Página WEB : www.sgvingenieria.com.ar

Email : info@sgvingenieria.com.ar

slide3

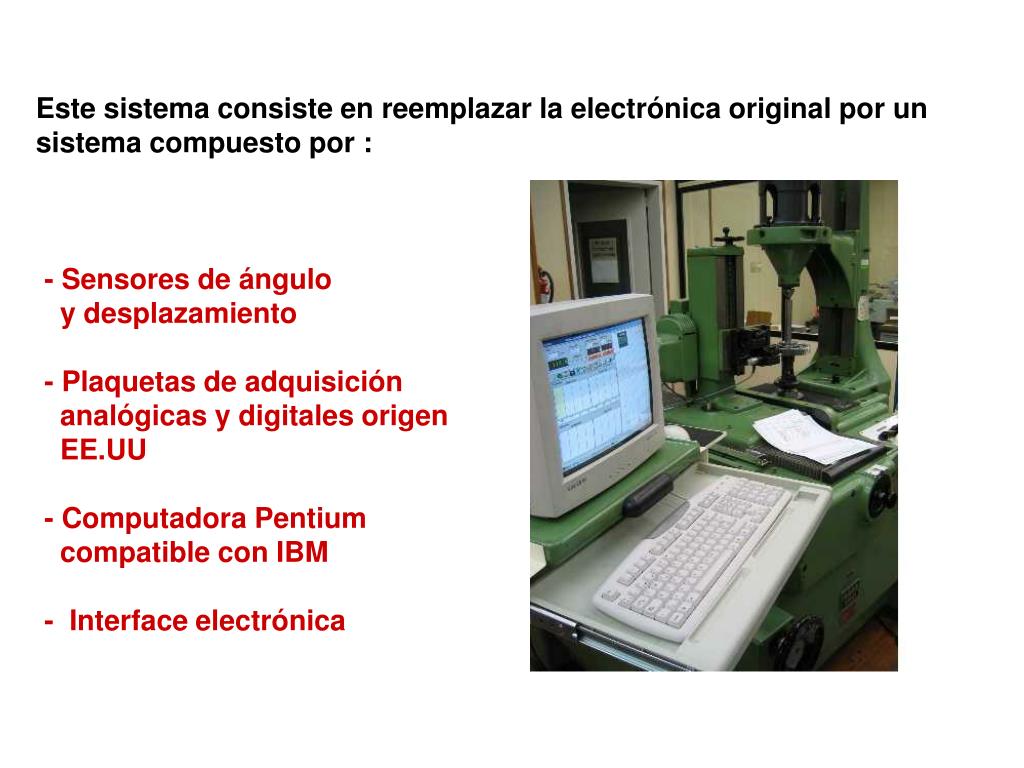

Este sistema consiste en reemplazar la electrónica original por un sistema compuesto por :

- Sensores de ángulo

y desplazamiento

- Plaquetas de adquisición

analógicas y digitales origen

EE.UU

- Computadora Pentium

compatible con IBM

- Interface electrónica

slide4

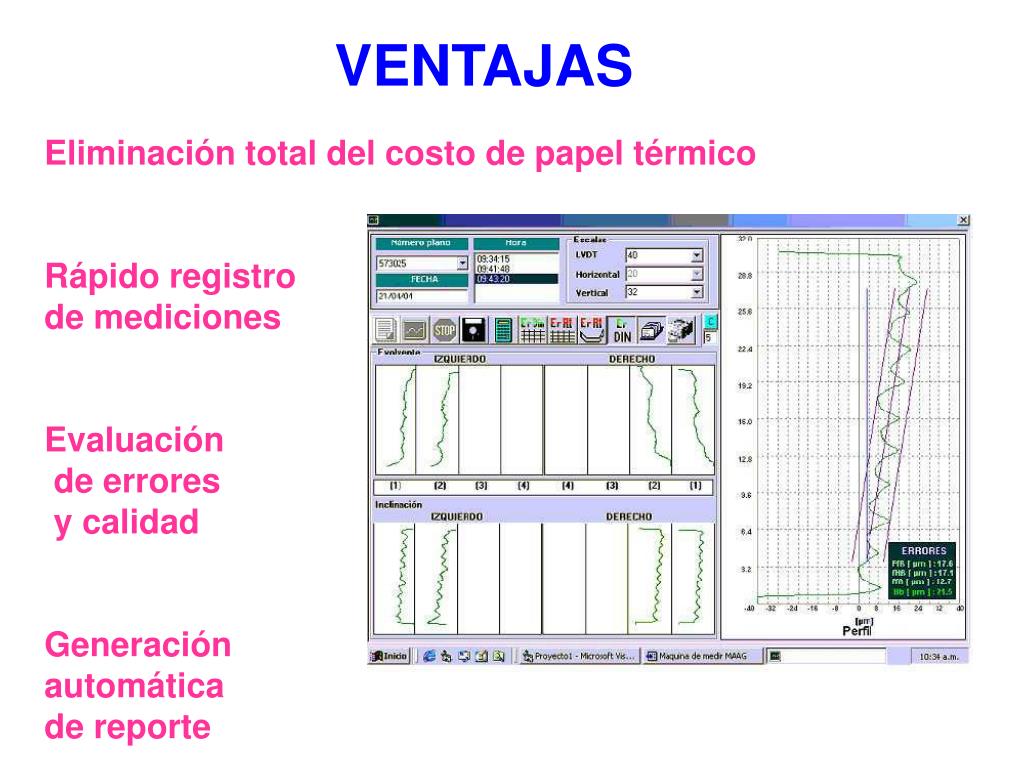

VENTAJAS

Eliminación total del costo de papel térmico

Rápido registro

de mediciones

Evaluación

de errores

y calidad

Generación

automática

de reporte

slide5

PRESENTA LAS SIGUIENTES RUTINAS

  • Listado de operadores de la máquina.
  • Generación de plantilla para cada modelo de engranaje para evaluación de errores por atributo
  • Ficha técnica del engranaje según plano
  • Medición de engranajes con trazabilidad dada por número de plano , fecha y hora de medición u otra requerida por usuario
  • Selección de escala automática o manual

El software totalmente realizado por la firma SGV INGENIERIA permite adaptarlo a las necesidades de la fábrica .

slide6

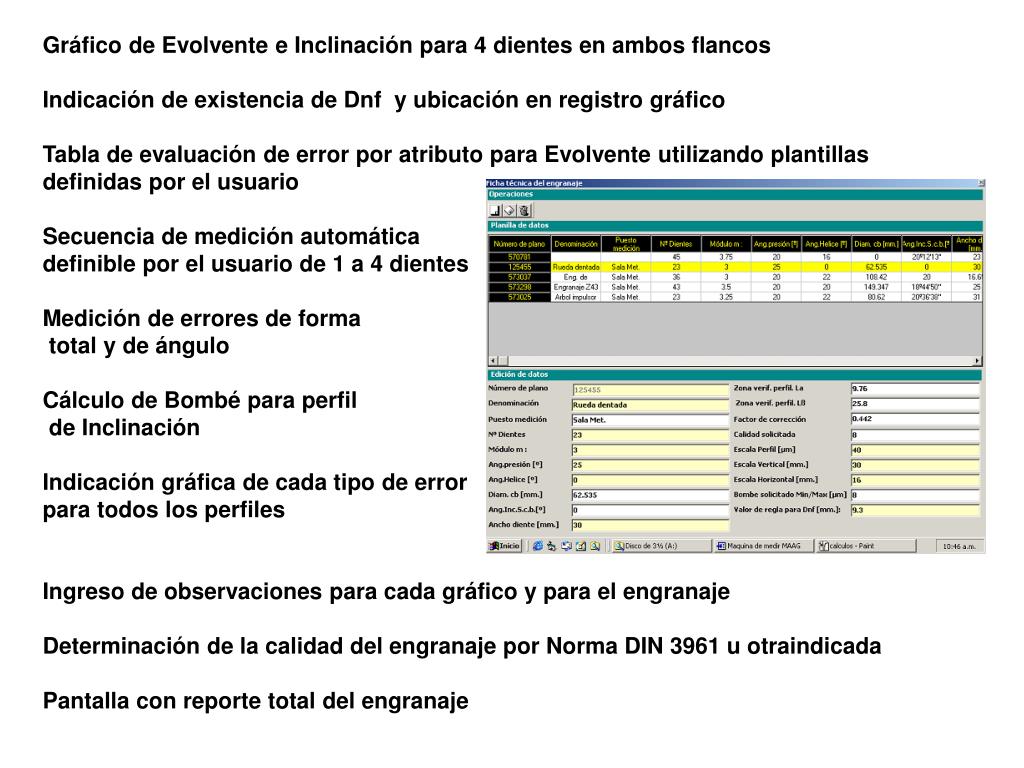

Gráfico de Evolvente e Inclinación para 4 dientes en ambos flancos

  • Indicación de existencia de Dnf y ubicación en registro gráfico
  • Tabla de evaluación de error por atributo para Evolvente utilizando plantillas definidas por el usuario
  • Secuencia de medición automática
  • definible por el usuario de 1 a 4 dientes
  • Medición de errores de forma
  • total y de ángulo
  • Cálculo de Bombé para perfil
  • de Inclinación
  • Indicación gráfica de cada tipo de error
  • para todos los perfiles
  • Ingreso de observaciones para cada gráfico y para el engranaje
  • Determinación de la calidad del engranaje por Norma DIN 3961 u otraindicada
  • Pantalla con reporte total del engranaje
slide7

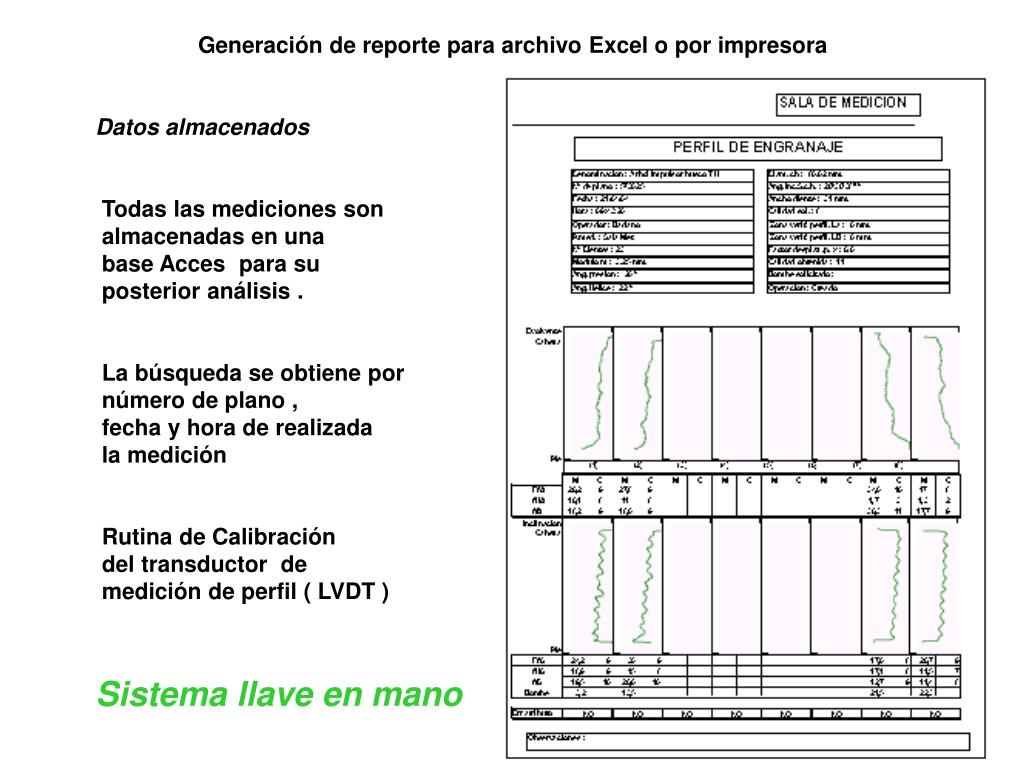

Generación de reporte para archivo Excel o por impresora

  • Datos almacenados
  • Todas las mediciones son
  • almacenadas en una
  • base Acces para su
  • posterior análisis .
  • La búsqueda se obtiene por
  • número de plano ,
  • fecha y hora de realizada
  • la medición
  • Rutina de Calibración
  • del transductor de
  • medición de perfil ( LVDT )
  • Sistema llave en mano
