  1. CAD CAM 整合~最佳解決方案

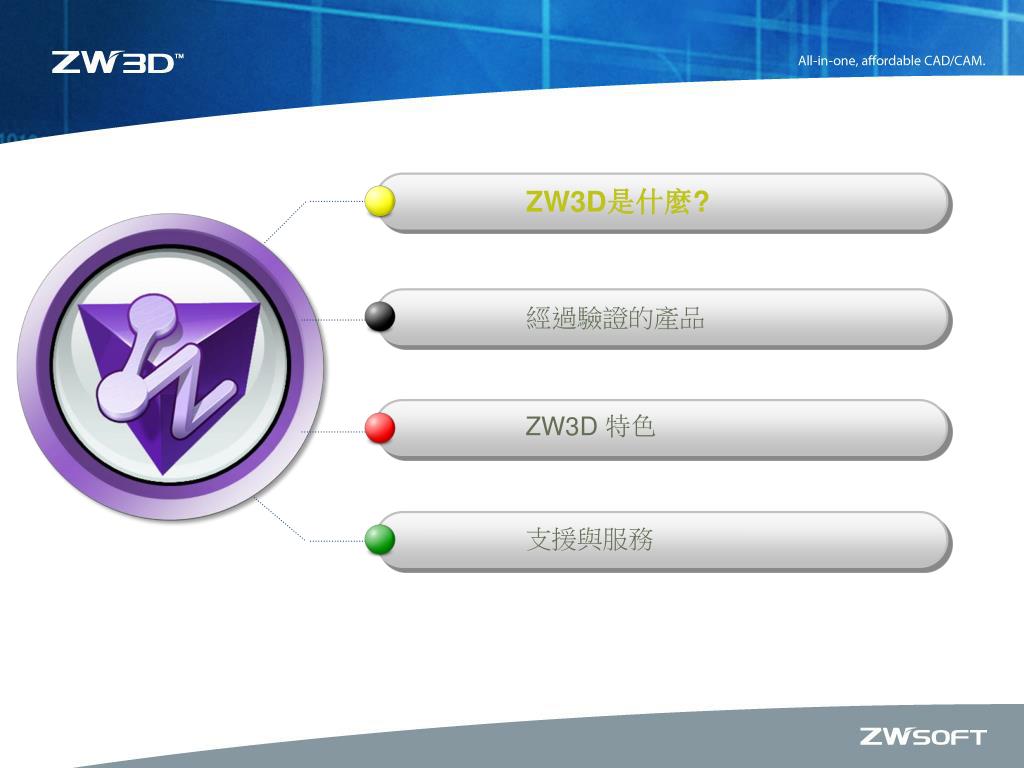

  2. ZW3D是什麼? 經過驗證的產品 ZW3D 特色 支援與服務

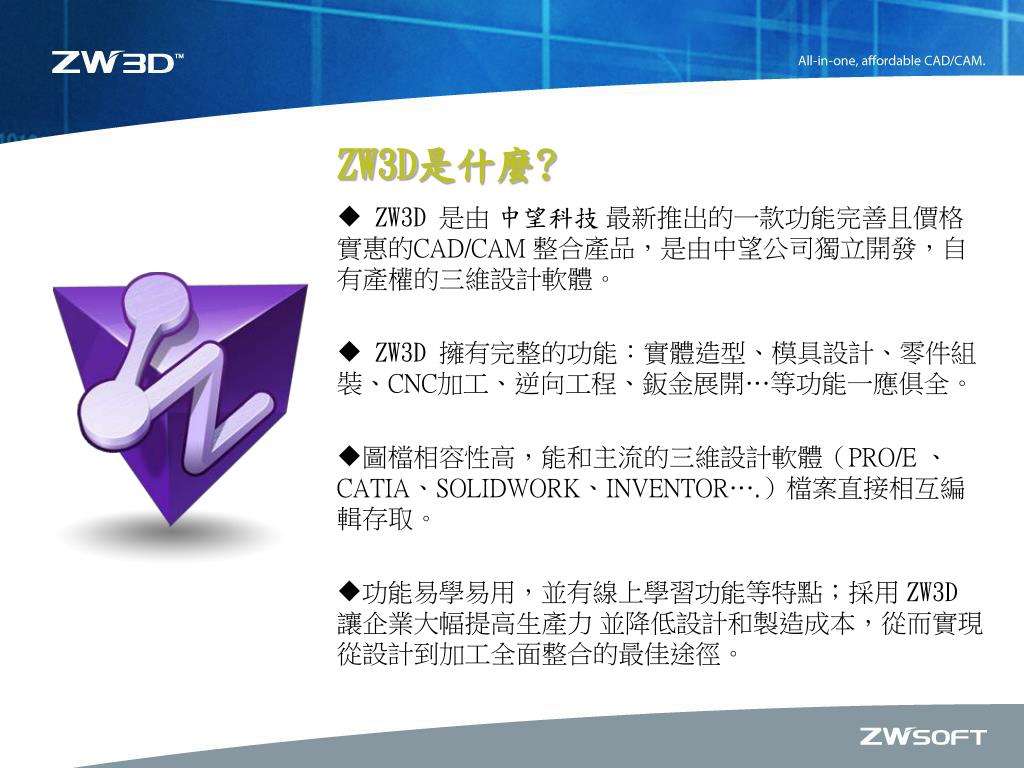

  3. ZW3D是什麼? • ZW3D 是由 中望科技 最新推出的一款功能完善且價格實惠的CAD/CAM 整合產品，是由中望公司獨立開發，自有產權的三維設計軟體。 • ZW3D 擁有完整的功能：實體造型、模具設計、零件組裝、CNC加工、逆向工程、鈑金展開…等功能一應俱全。 • 圖檔相容性高，能和主流的三維設計軟體（PRO/E 、CATIA、SOLIDWORK、INVENTOR….）檔案直接相互編輯存取。 • 功能易學易用，並有線上學習功能等特點；採用 ZW3D 讓企業大幅提高生產力 並降低設計和製造成本，從而實現從設計到加工全面整合的最佳途徑。

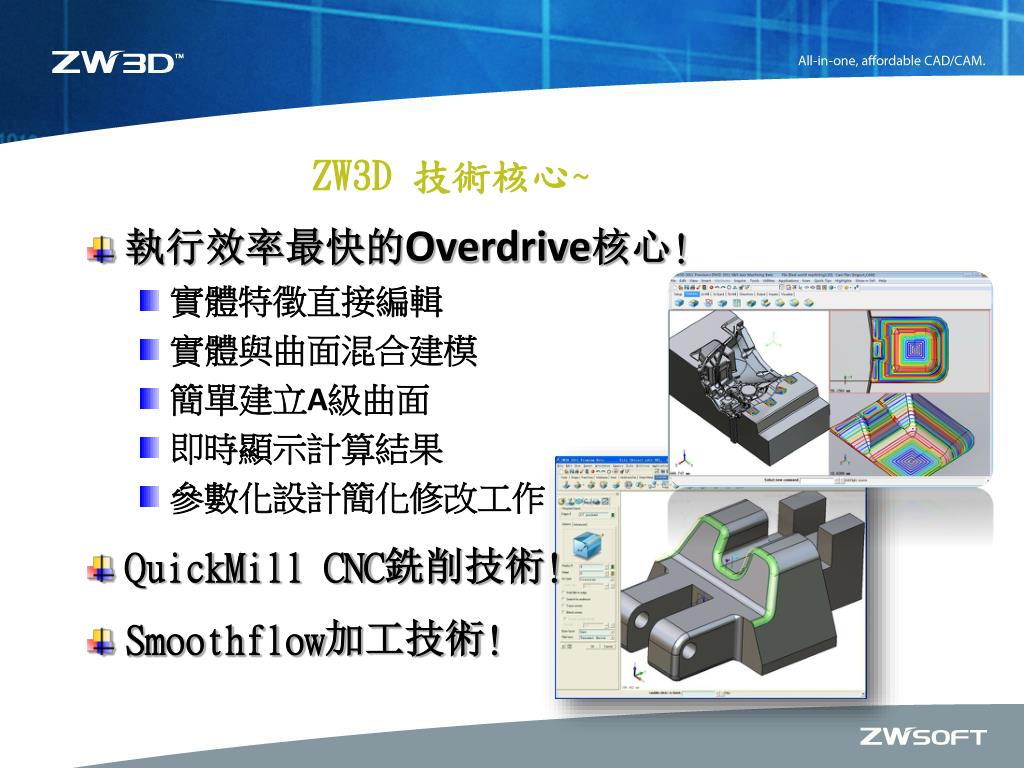

  4. ZW3D 技術核心~ • 執行效率最快的Overdrive核心! • 實體特徵直接編輯 • 實體與曲面混合建模 • 簡單建立A級曲面 • 即時顯示計算結果 • 參數化設計簡化修改工作 • QuickMill CNC銑削技術! • Smoothflow加工技術!

  5. ZW3D是什麼 經過驗證的產品 ZW3D 特色 支援與服務

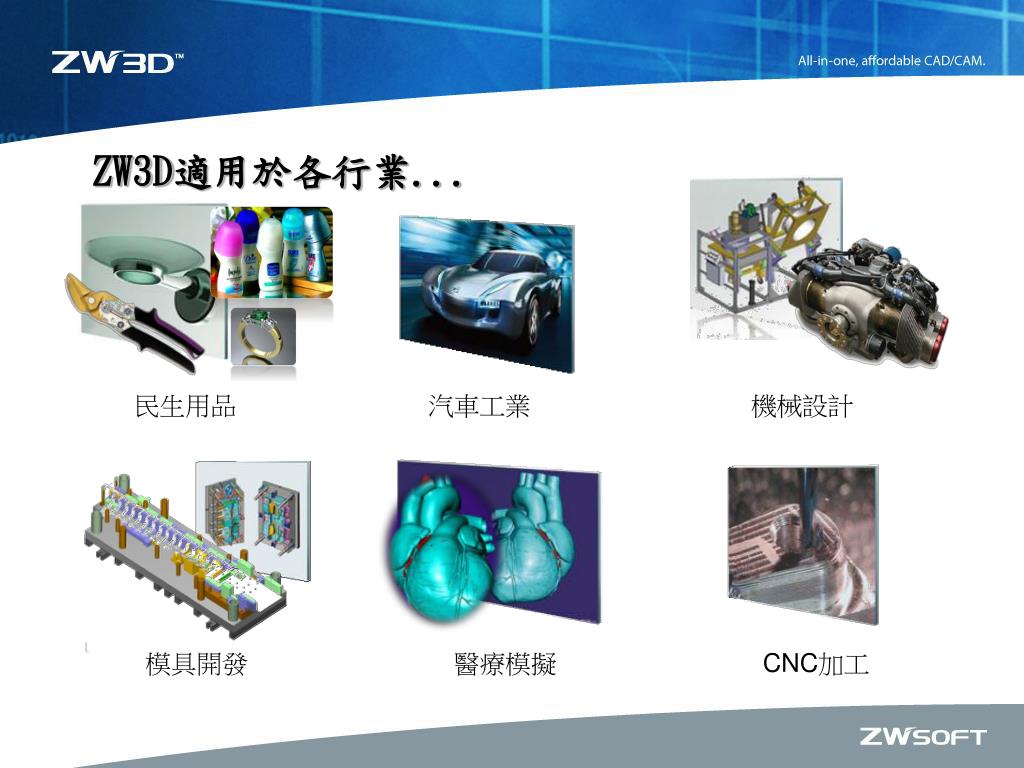

  6. ZW3D適用於各行業... 民生用品 汽車工業 機械設計 模具開發 醫療模擬 CNC加工

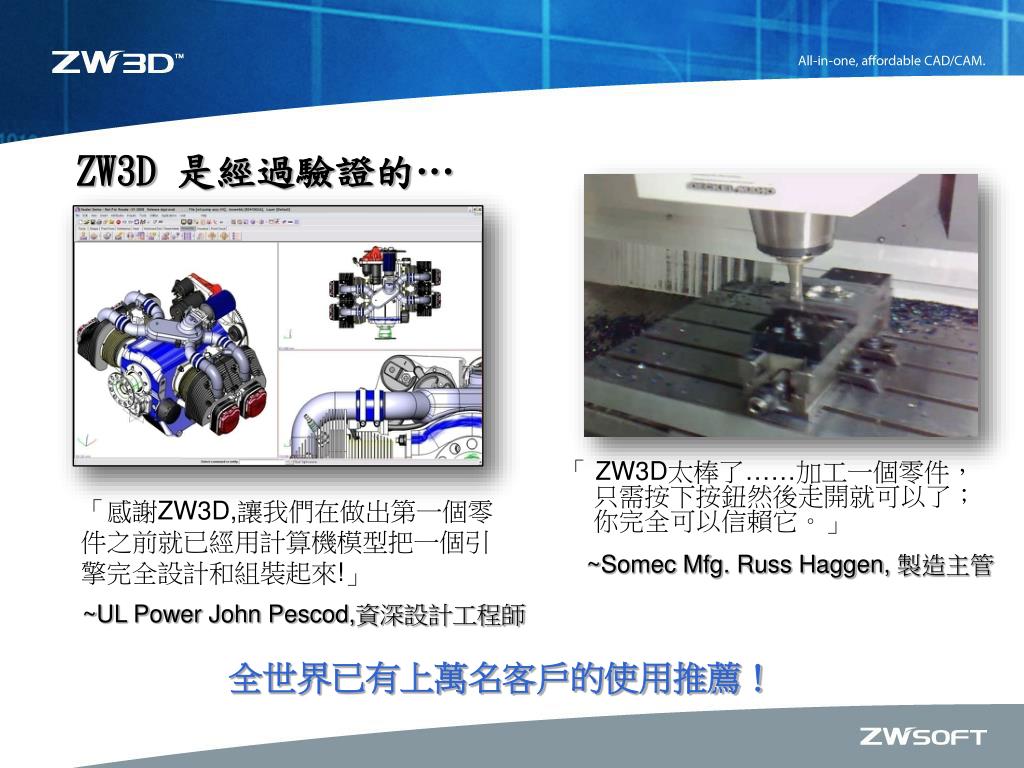

  7. ZW3D 是經過驗證的… 「 ZW3D太棒了……加工一個零件，只需按下按鈕然後走開就可以了；你完全可以信賴它。」 「感謝ZW3D,讓我們在做出第一個零件之前就已經用計算機模型把一個引擎完全設計和組裝起來!」 ~Somec Mfg. Russ Haggen, 製造主管 ~UL Power John Pescod,資深設計工程師 全世界已有上萬名客戶的使用推薦！

  8. ZW3D是什麼 經過驗證的產品 ZW3D 特色 支援與服務

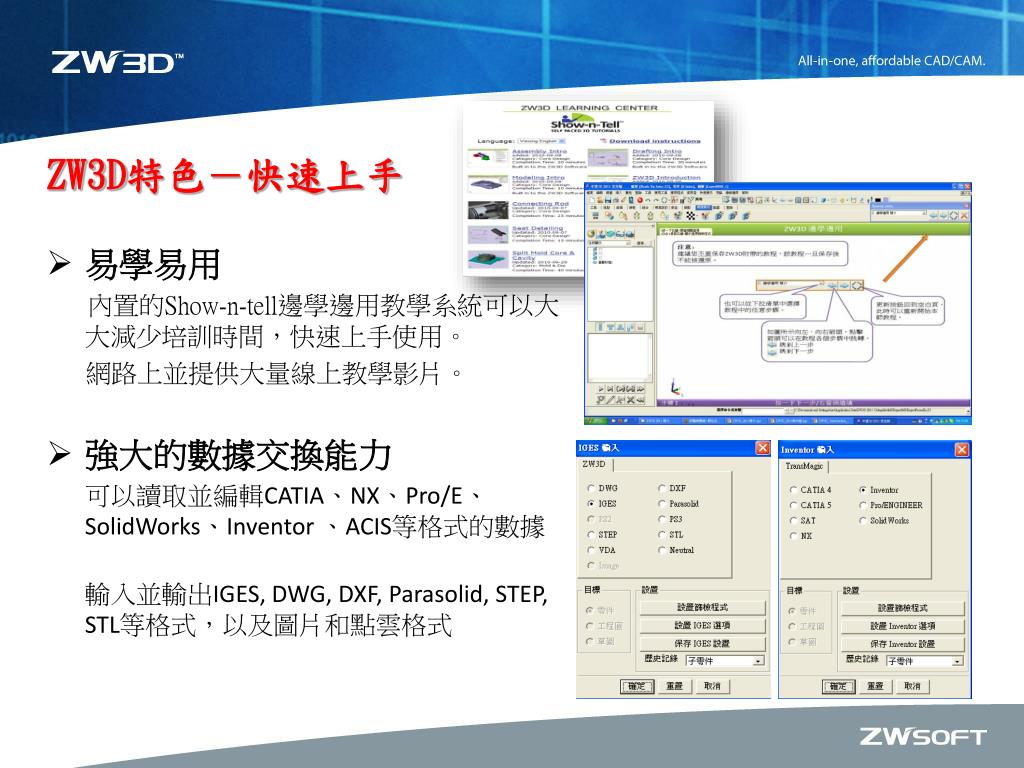

  9. ZW3D特色－快速上手 • 易學易用 內置的Show-n-tell邊學邊用教學系統可以大大減少培訓時間，快速上手使用。 網路上並提供大量線上教學影片。 • 強大的數據交換能力 可以讀取並編輯CATIA、NX、Pro/E、SolidWorks、Inventor 、ACIS等格式的數據 輸入並輸出IGES, DWG, DXF, Parasolid, STEP, STL等格式，以及圖片和點雲格式

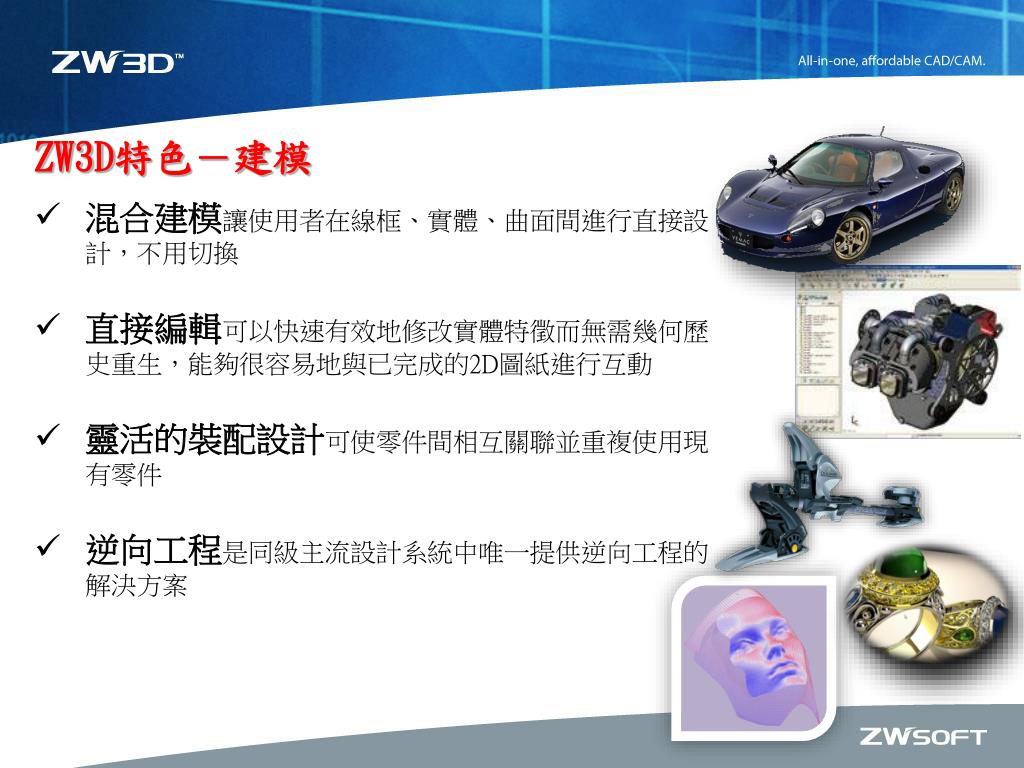

  10. ZW3D特色－建模 • 混合建模讓使用者在線框、實體、曲面間進行直接設計，不用切換 • 直接編輯可以快速有效地修改實體特徵而無需幾何歷史重生，能夠很容易地與已完成的2D圖紙進行互動 • 靈活的裝配設計可使零件間相互關聯並重複使用現有零件 • 逆向工程是同級主流設計系統中唯一提供逆向工程的解決方案

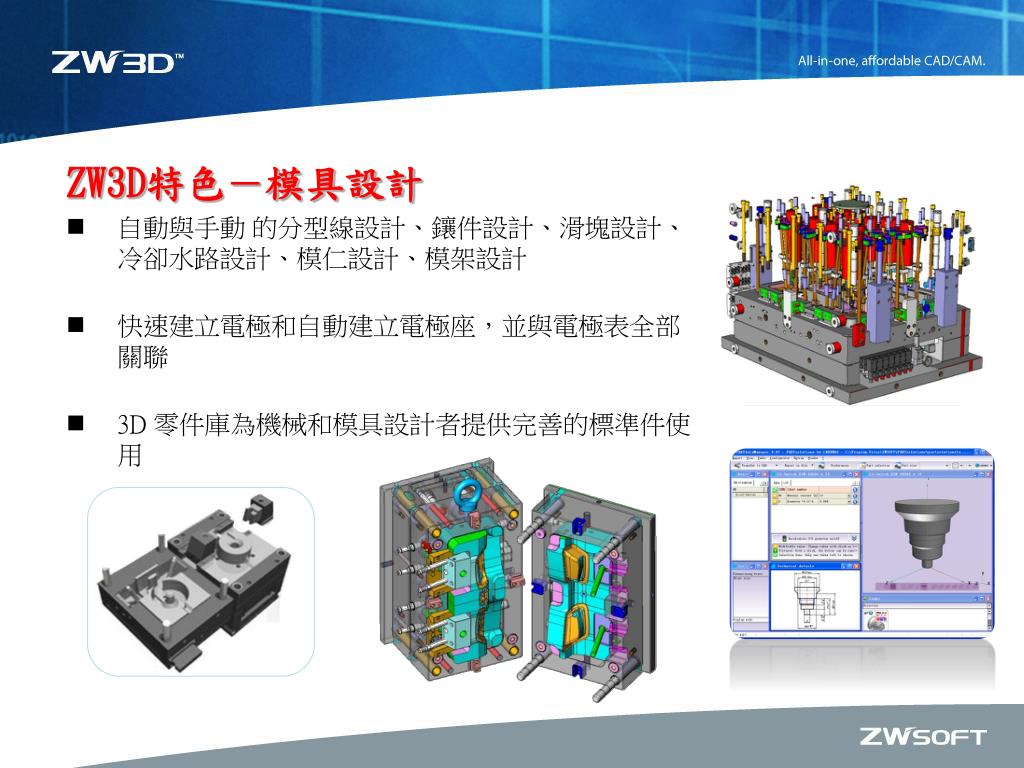

  11. ZW3D特色－模具設計 • 自動與手動 的分型線設計、鑲件設計、滑塊設計、冷卻水路設計、模仁設計、模架設計 • 快速建立電極和自動建立電極座，並與電極表全部關聯 • 3D 零件庫為機械和模具設計者提供完善的標準件使用

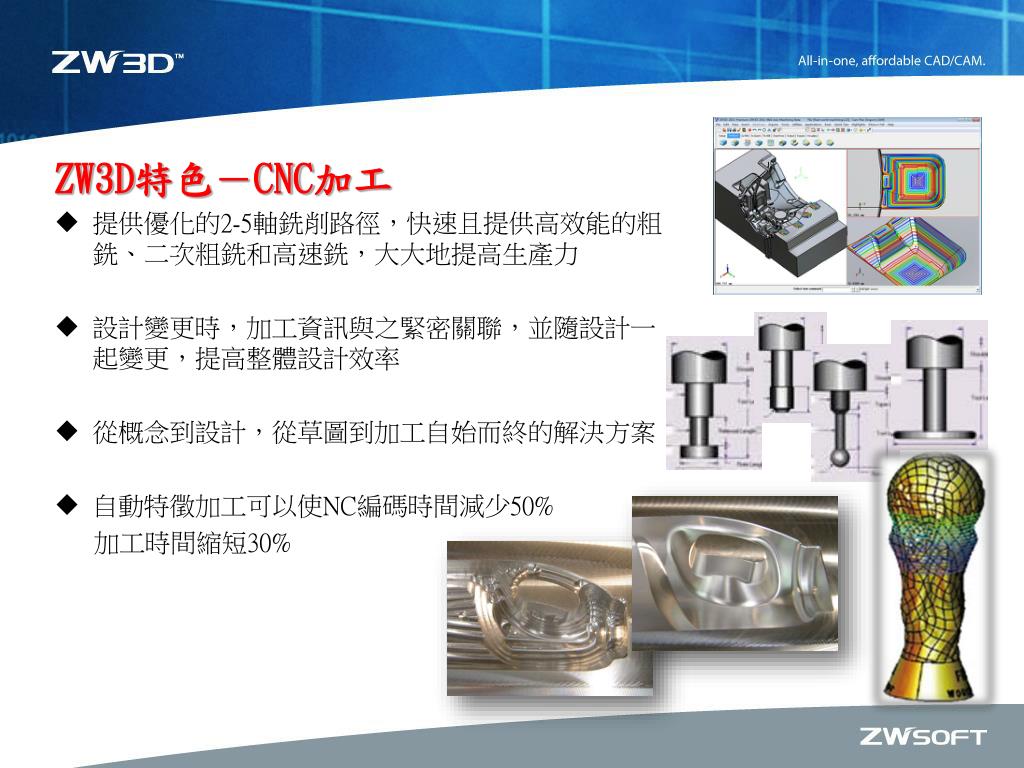

  12. ZW3D特色－CNC加工 • 提供優化的2-5軸銑削路徑，快速且提供高效能的粗銑、二次粗銑和高速銑，大大地提高生產力 • 設計變更時，加工資訊與之緊密關聯，並隨設計一起變更，提高整體設計效率 • 從概念到設計，從草圖到加工自始而終的解決方案 • 自動特徵加工可以使NC編碼時間減少50% 加工時間縮短30%

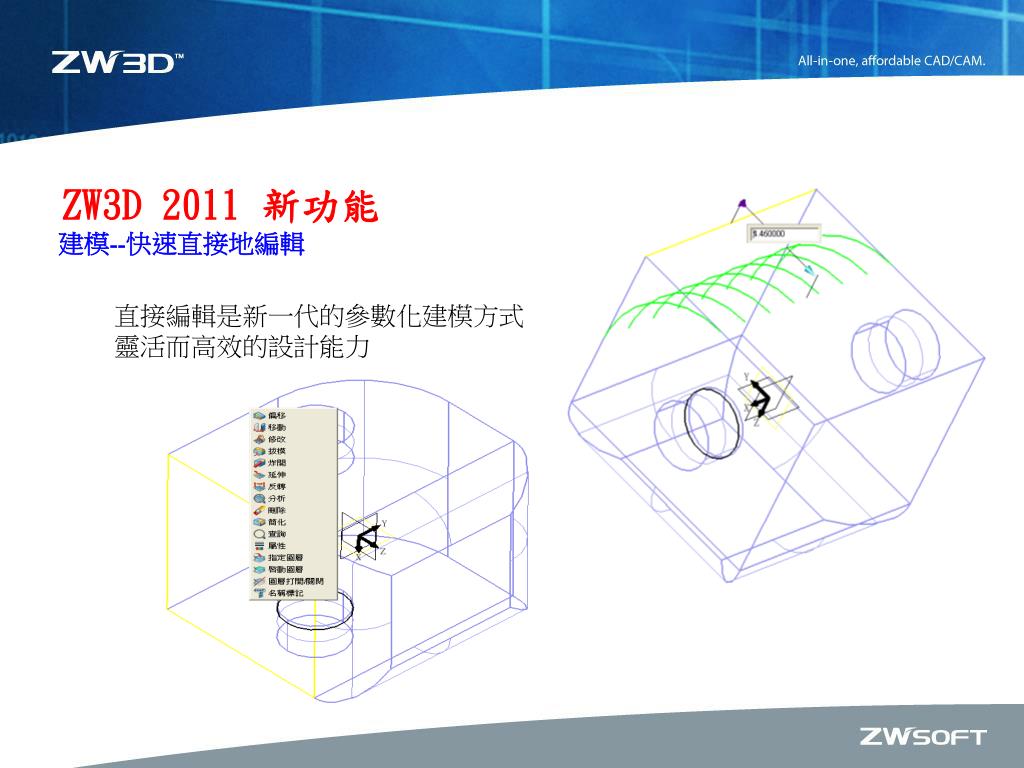

  13. ZW3D 2011 新功能 直接編輯是新一代的參數化建模方式 靈活而高效的設計能力 建模--快速直接地編輯

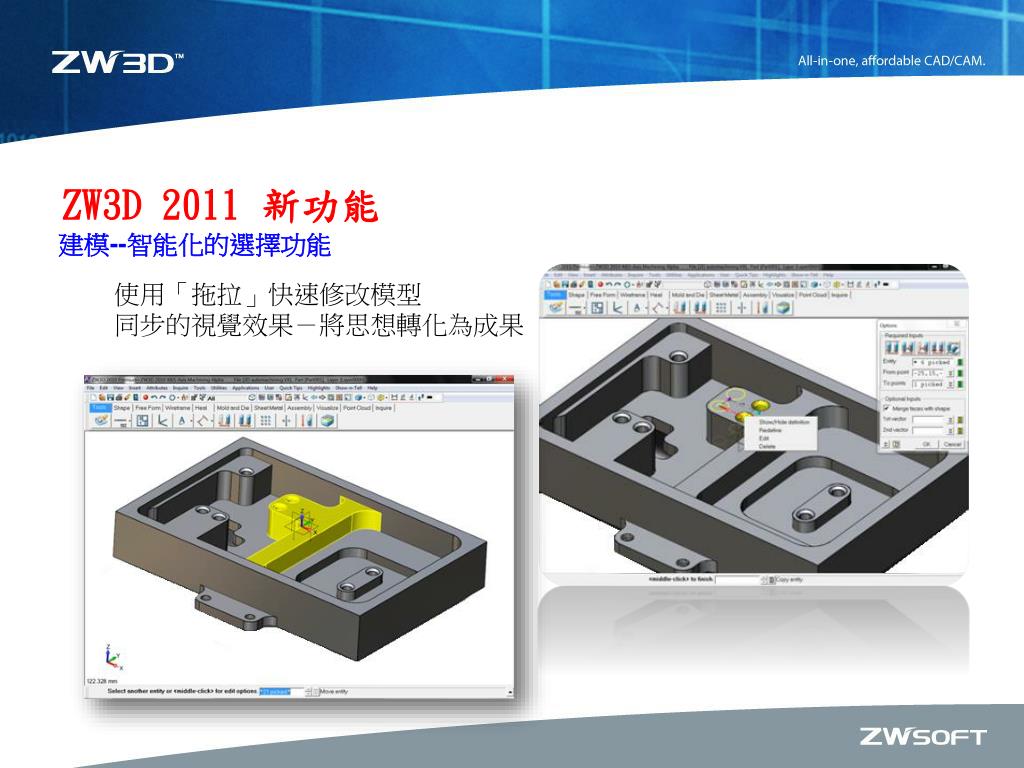

  14. ZW3D 2011 新功能 建模--智能化的選擇功能 使用「拖拉」快速修改模型 同步的視覺效果－將思想轉化為成果

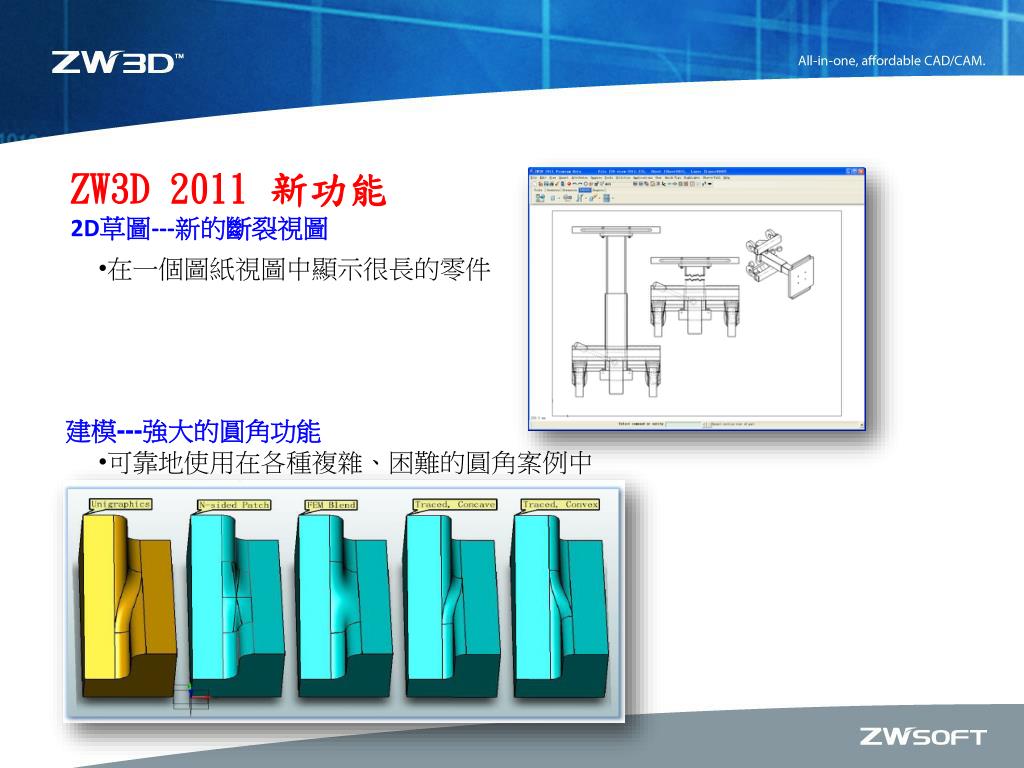

  15. ZW3D 2011 新功能 • 在一個圖紙視圖中顯示很長的零件 建模---強大的圓角功能 • 可靠地使用在各種複雜、困難的圓角案例中 2D草圖---新的斷裂視圖

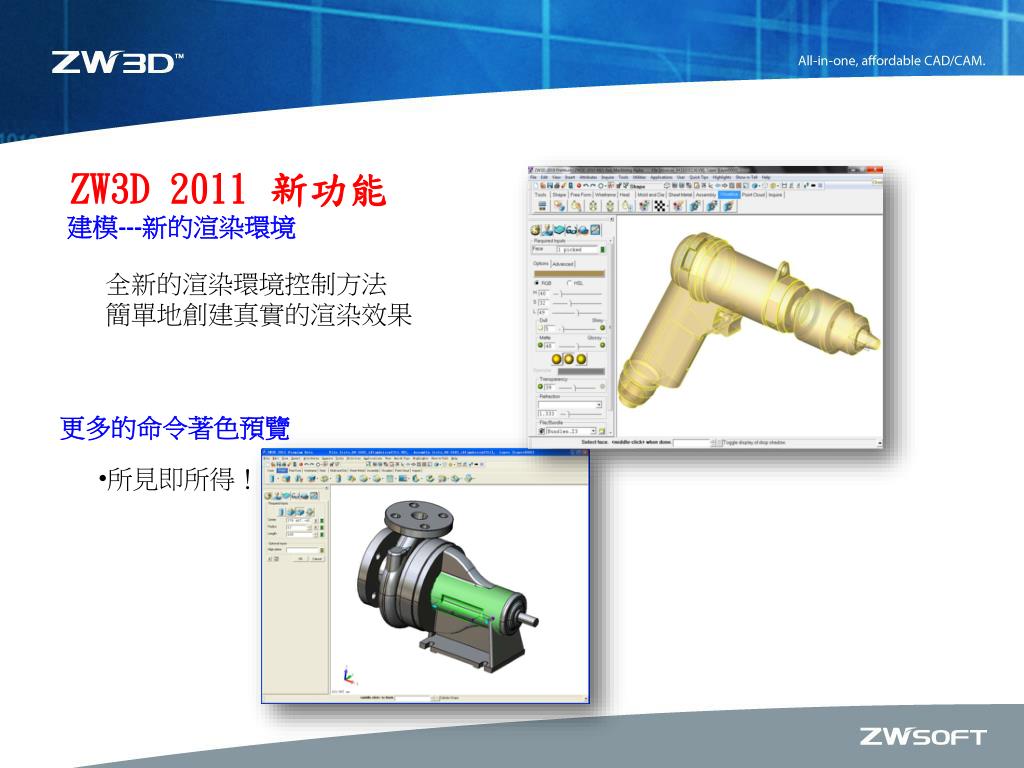

  16. ZW3D 2011 新功能 全新的渲染環境控制方法 簡單地創建真實的渲染效果 更多的命令著色預覽 • 所見即所得！ 建模---新的渲染環境

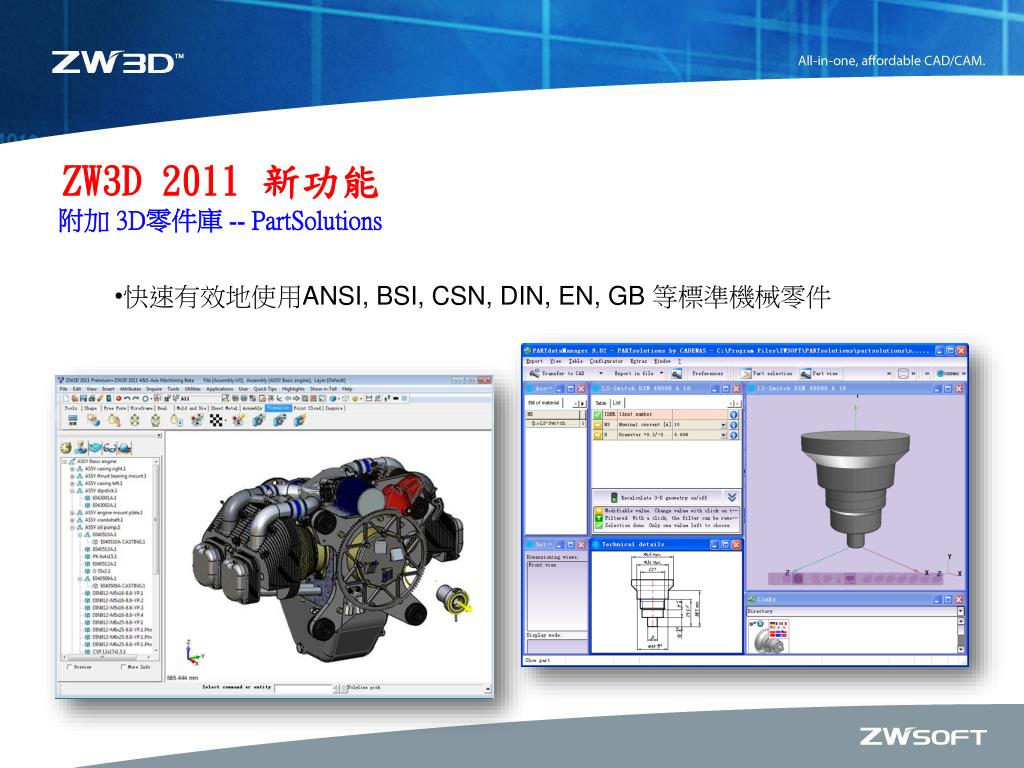

  17. ZW3D 2011 新功能 • 快速有效地使用ANSI, BSI, CSN, DIN, EN, GB 等標準機械零件 附加 3D零件庫 -- PartSolutions

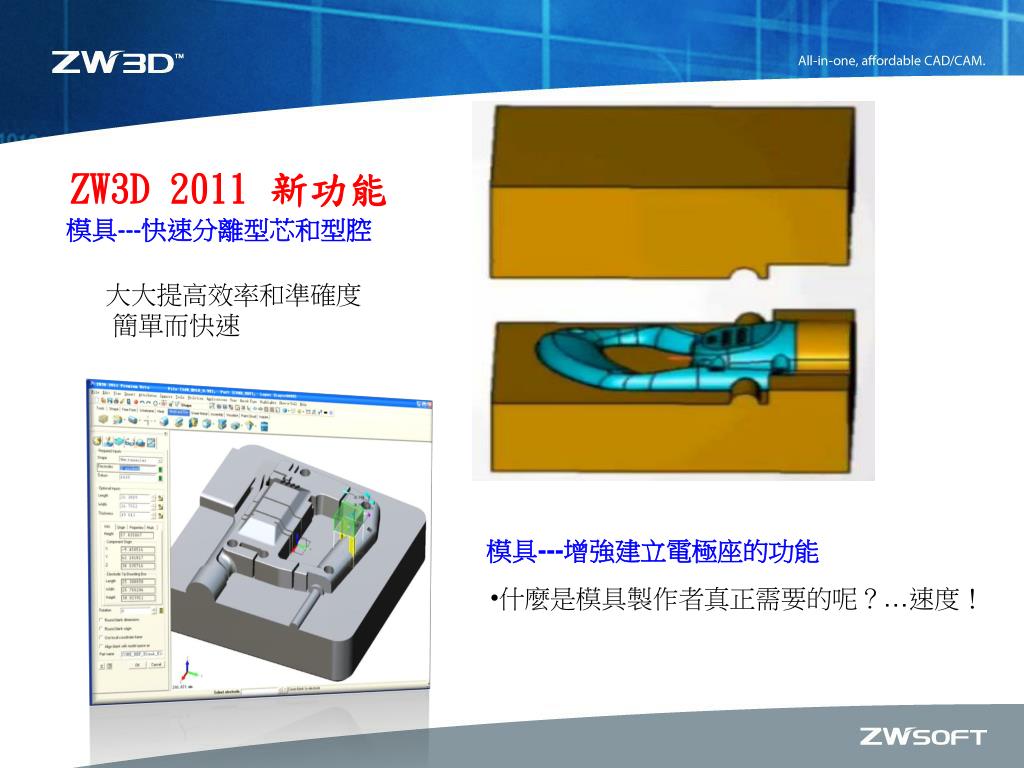

  18. ZW3D 2011 新功能 大大提高效率和準確度 簡單而快速 模具---增強建立電極座的功能 • 什麼是模具製作者真正需要的呢？…速度！ 模具---快速分離型芯和型腔

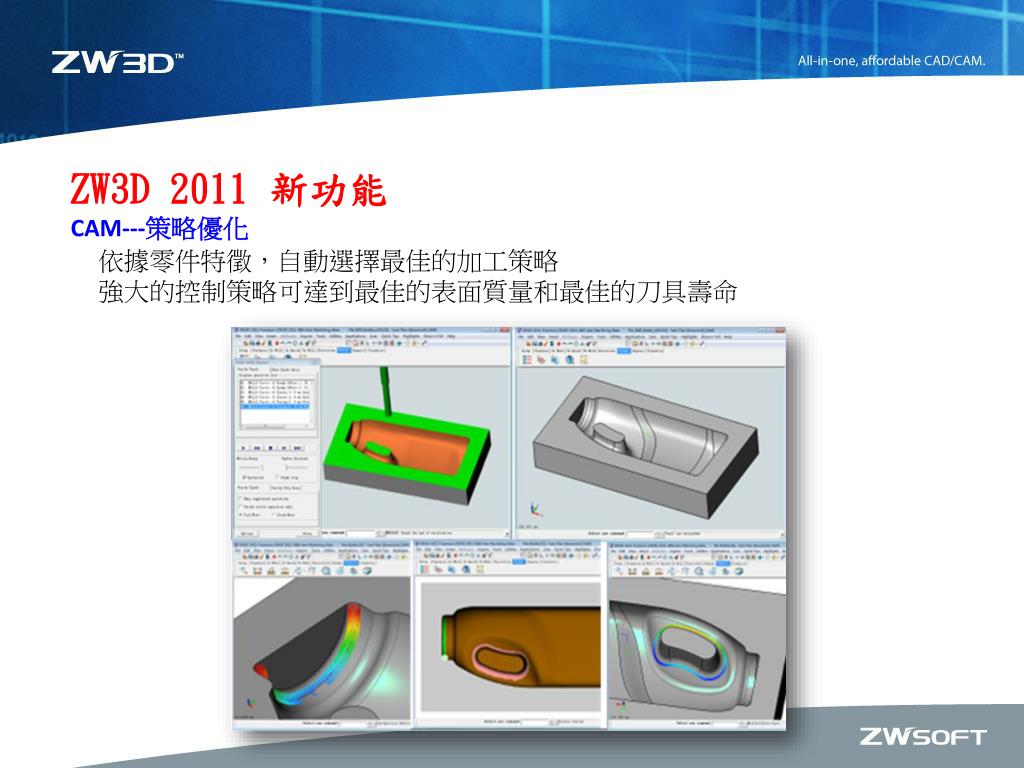

  19. ZW3D 2011 新功能 依據零件特徵，自動選擇最佳的加工策略 強大的控制策略可達到最佳的表面質量和最佳的刀具壽命 CAM---策略優化

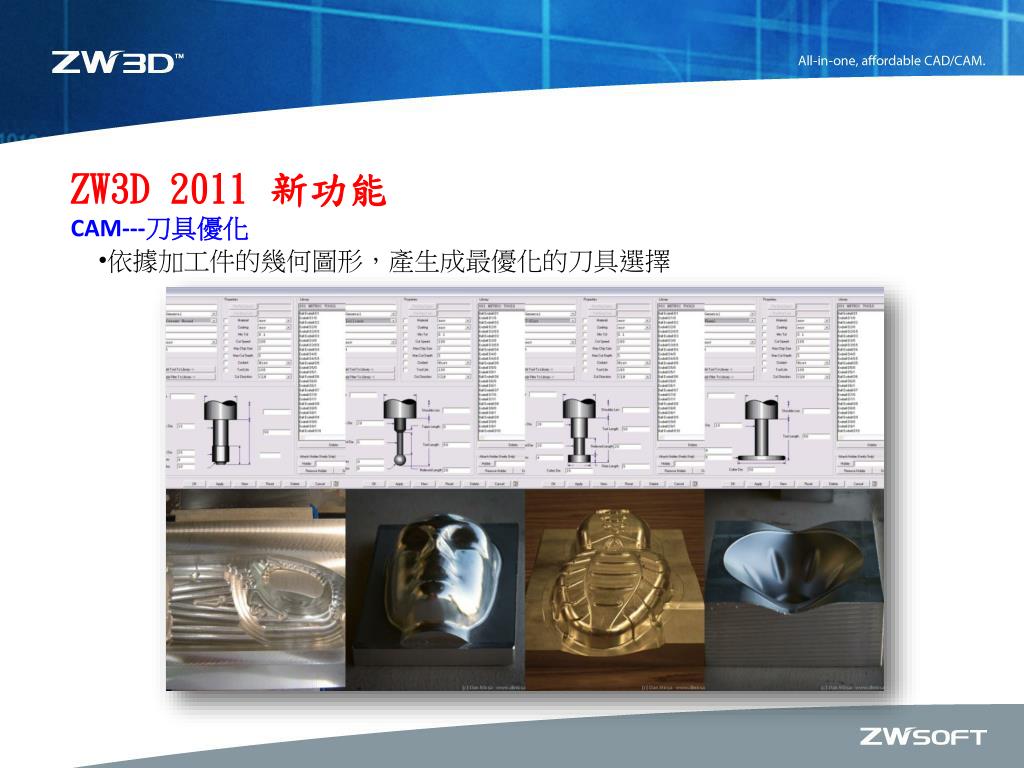

  20. ZW3D 2011 新功能 • 依據加工件的幾何圖形，產生成最優化的刀具選擇 CAM---刀具優化

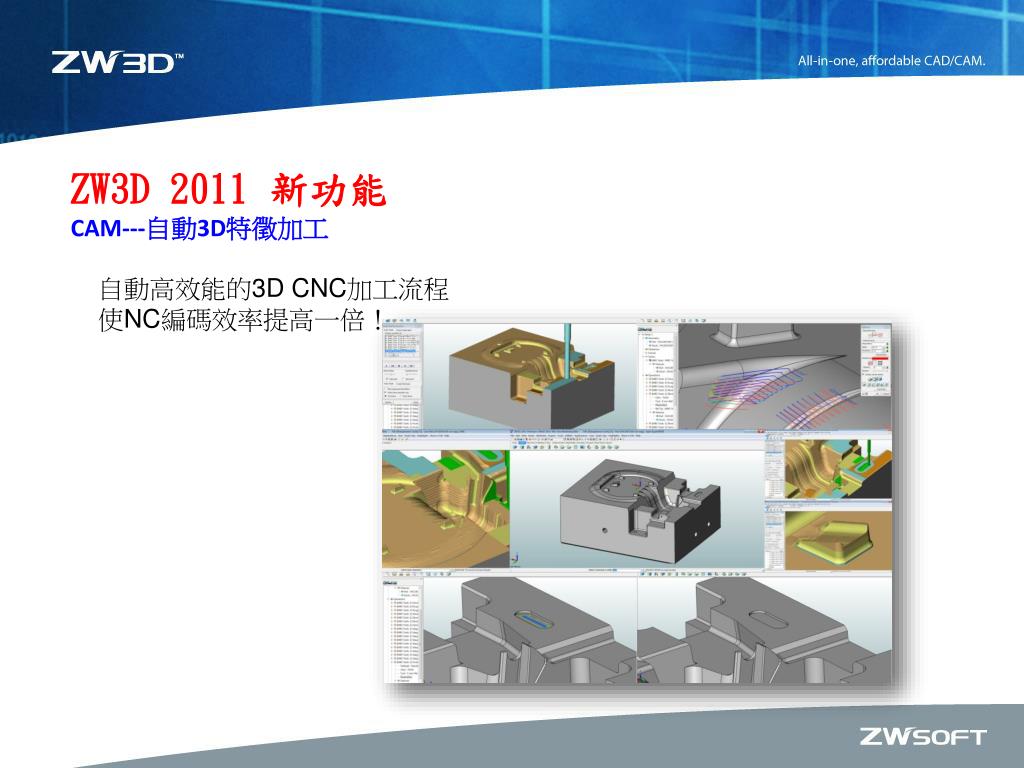

  21. ZW3D 2011 新功能 自動高效能的3D CNC加工流程 使NC編碼效率提高一倍！ CAM---自動3D特徵加工

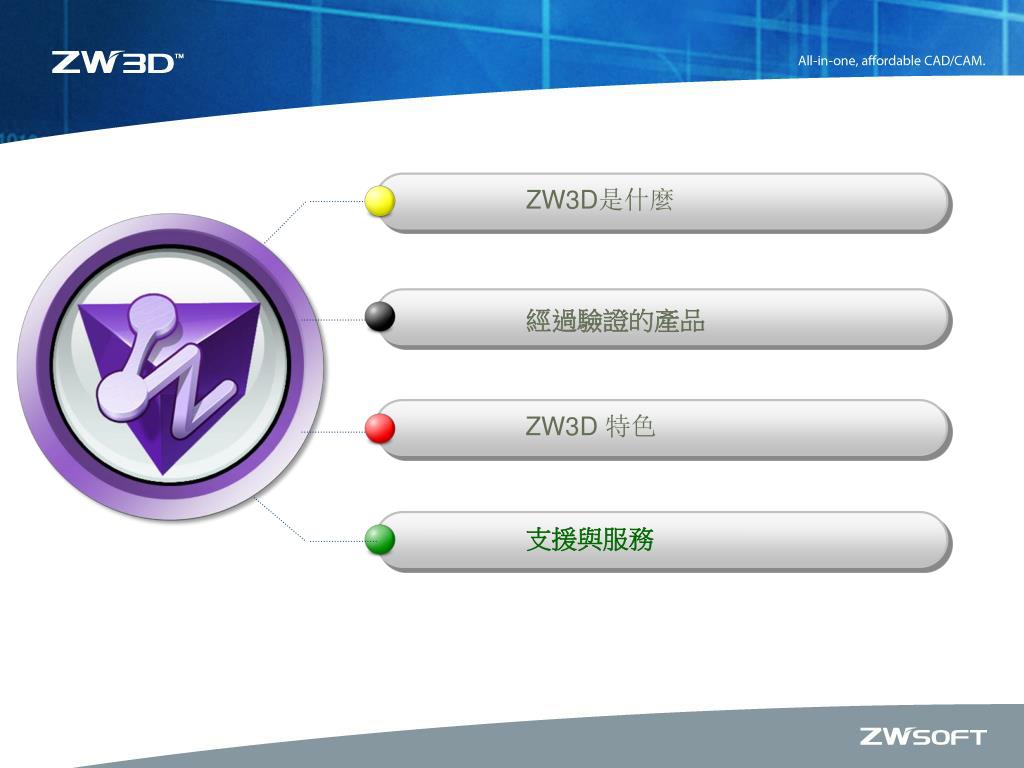

  22. ZW3D是什麼 經過驗證的產品 ZW3D 特色 支援與服務

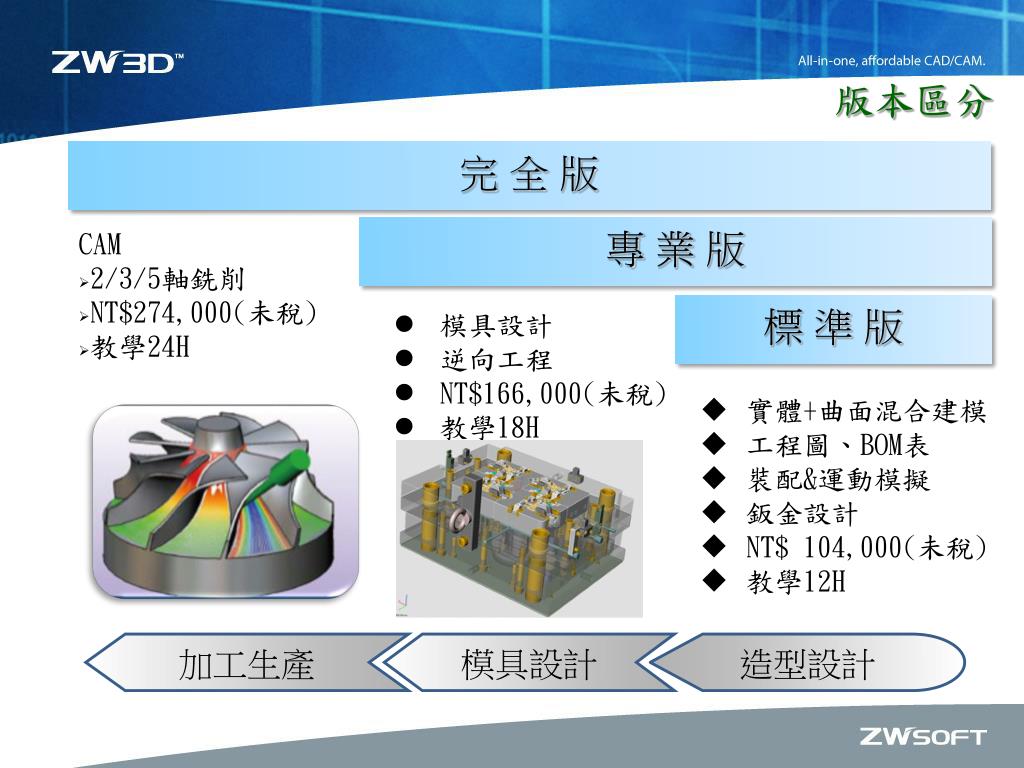

  23. 版本區分 完 全 版 專 業 版 • CAM • 2/3/5軸銑削 • NT$274,000(未稅) • 教學24H 標 準 版 • 模具設計 • 逆向工程 • NT$166,000(未稅) • 教學18H • 實體+曲面混合建模 • 工程圖、BOM表 • 裝配&運動模擬 • 鈑金設計 • NT$ 104,000(未稅) • 教學12H 加工生產 模具設計 造型設計

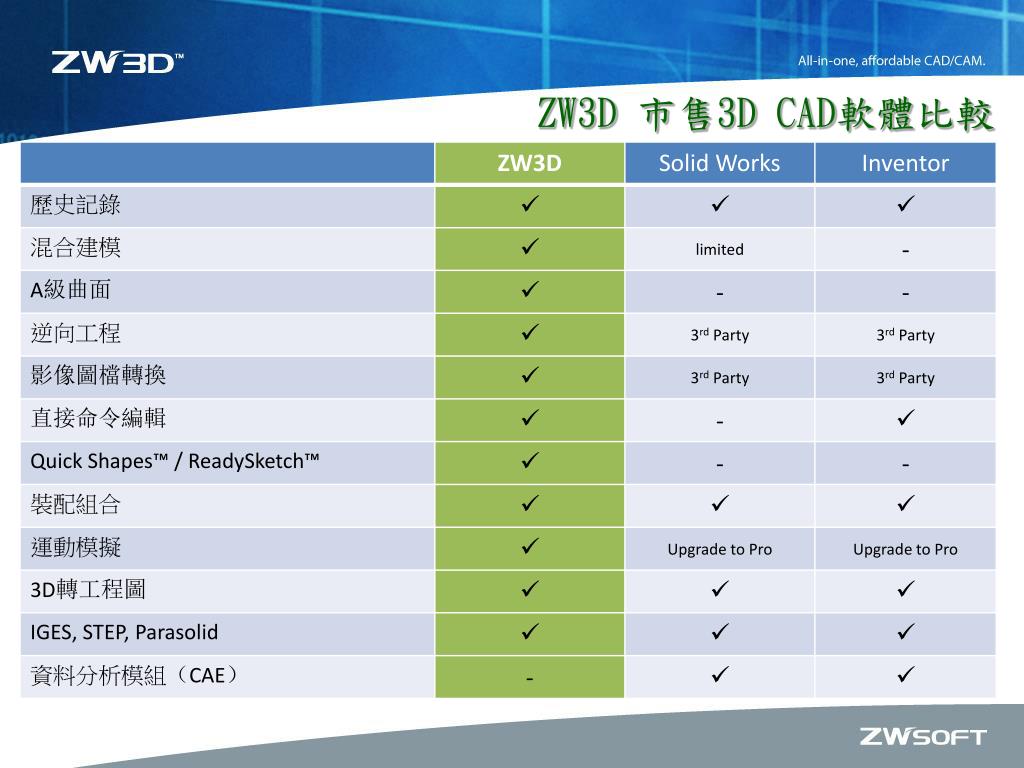

  24. ZW3D 市售3D CAD軟體比較

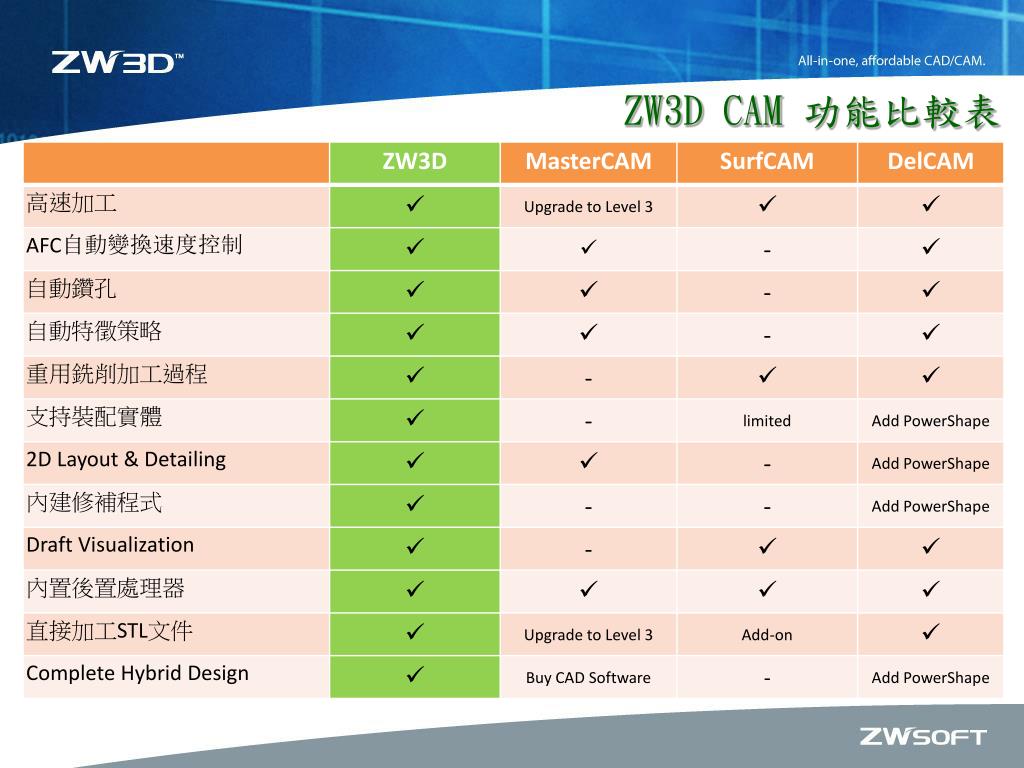

  25. ZW3D CAM 功能比較表

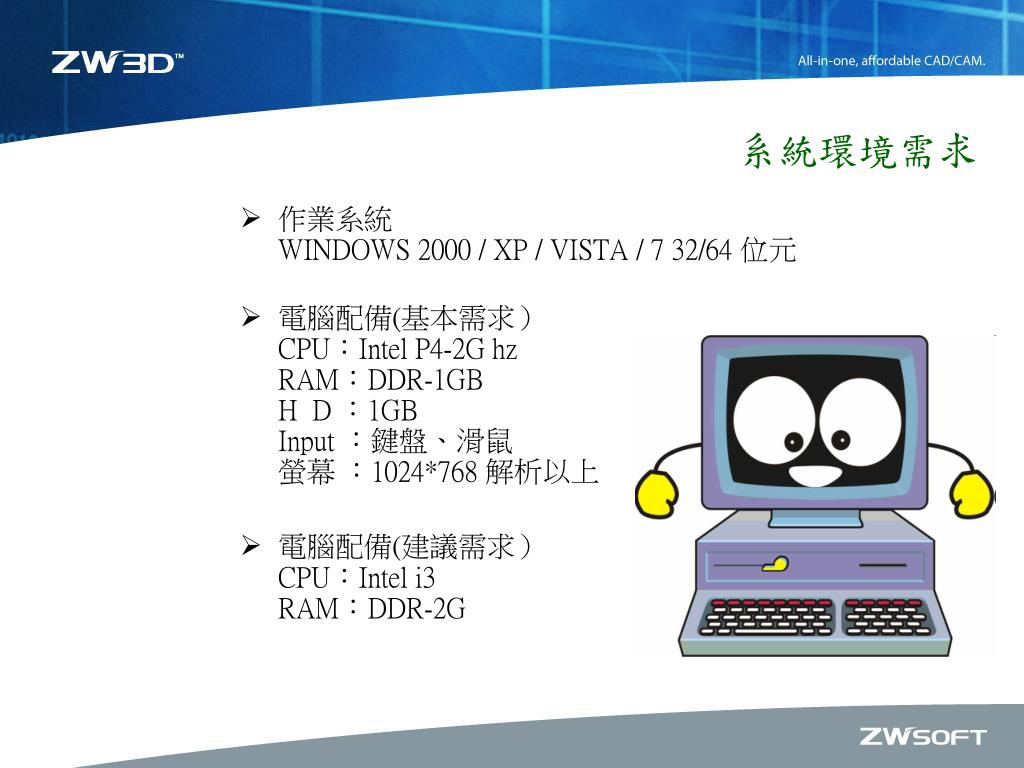

  26. 系統環境需求 • 作業系統WINDOWS 2000 / XP / VISTA / 7 32/64 位元 • 電腦配備(基本需求）CPU：Intel P4-2G hzRAM：DDR-1GBH D ：1GBInput ：鍵盤、滑鼠螢幕 ：1024*768 解析以上 • 電腦配備(建議需求）CPU：Intel i3 RAM：DDR-2G

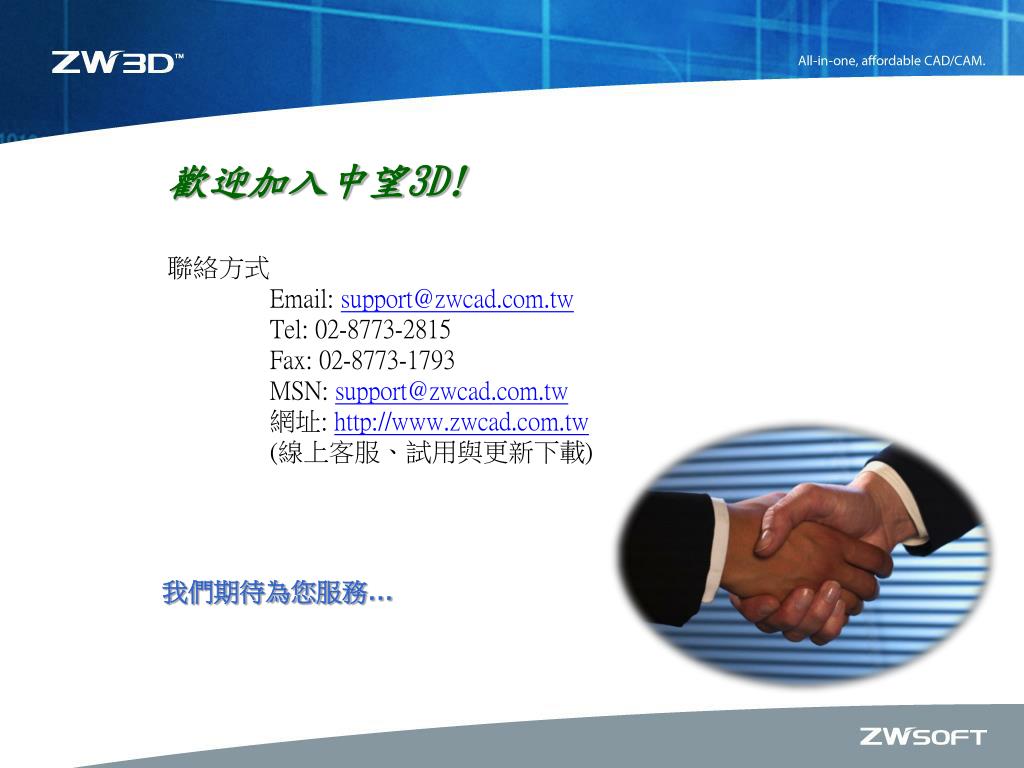

  27. 歡迎加入中望3D! • 聯絡方式 • Email: support@zwcad.com.tw • Tel: 02-8773-2815 • Fax: 02-8773-1793 • MSN: support@zwcad.com.tw • 網址: http://www.zwcad.com.tw • (線上客服、試用與更新下載) 我們期待為您服務…
