  1. 第一章数据通信基础 成都理工大学网络教育学院

  2. 主要内容 数据通信系统模型 1.1 数据通信的方式 ▲ 1.2 带宽与通信通道 ▲ 1.3 调制解调技术 1.4 多路复用技术 1.5 交换技术 ▲ 1.6

  3. 1.1 数据通信系统模型 • 传统通信模型 飞机、铁路…… 邮局 邮局 信 件 信 件 System

  4. 1.1 数据通信系统模型 • 数据通信系统模型 源系统 目的系统 接收器 源 发送器 传输系统 目的地 • 通信系统实例 调制解调器 调制解调器 客户机 服务器 公共电话网

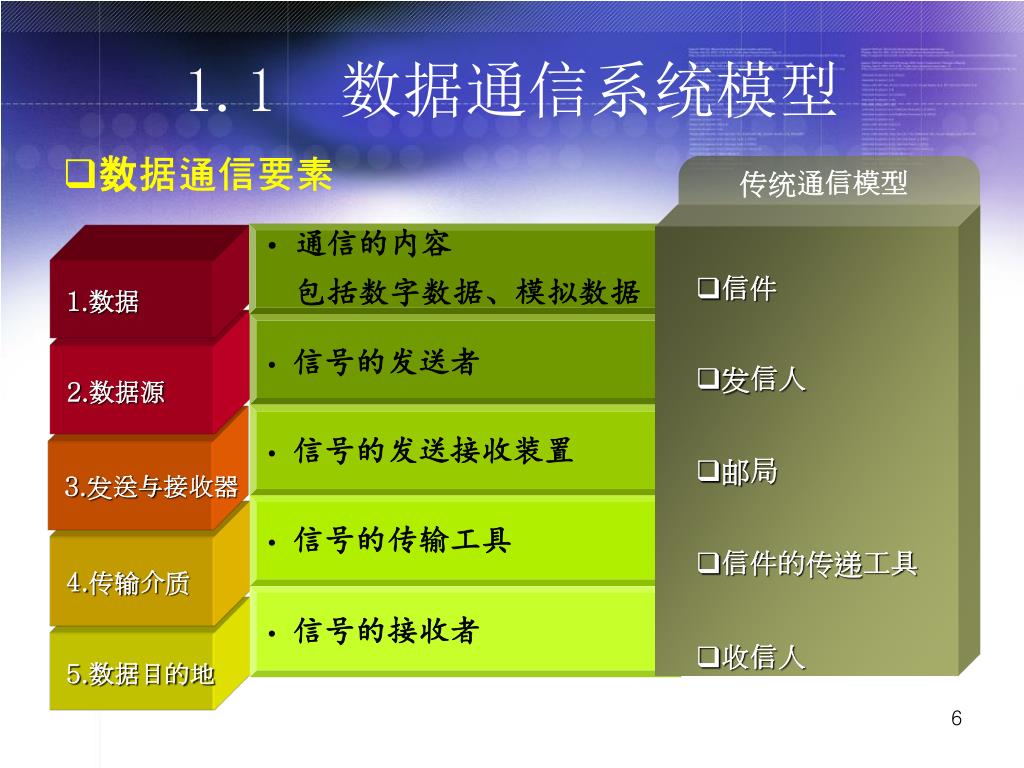

  5. 1.1 数据通信系统模型 • 数据通信要素 传统通信模型 • 信件 • 发信人 • 邮局 • 信件的传递工具 • 收信人 • 通信的内容 • 包括数字数据、模拟数据 1.잠재 고객`` 1.数据 • 信号的发送者 2.数据源 • 信号的发送接收装置 3.发送与接收器 • 信号的传输工具 4.传输介质 • 信号的接收者 5.数据目的地

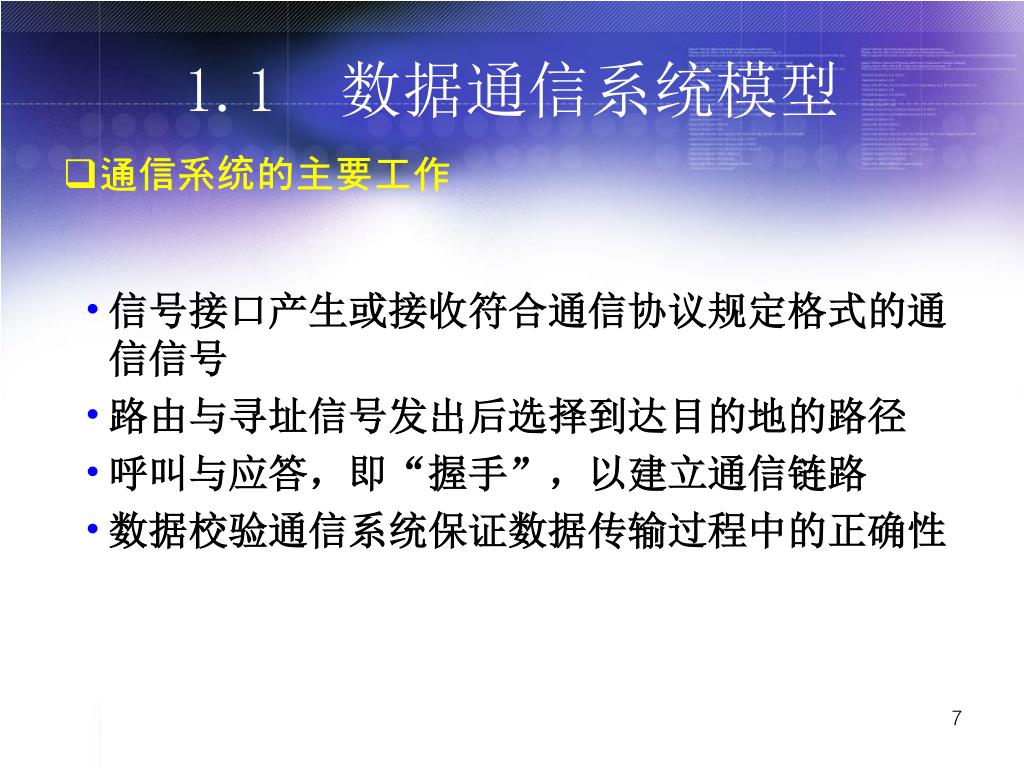

  6. 信号接口产生或接收符合通信协议规定格式的通信信号信号接口产生或接收符合通信协议规定格式的通信信号 路由与寻址信号发出后选择到达目的地的路径 呼叫与应答，即“握手”，以建立通信链路 数据校验通信系统保证数据传输过程中的正确性 1.1 数据通信系统模型 • 通信系统的主要工作

  7. 1.1 数据通信系统模型 • 模拟数据和数字数据的表示 应用模型 表示方法 1.잠재 고객 模拟电话通信 • 模拟数据可以用模拟信号表示 • 模拟数据可以用数字信号表示 数字电话通信 • 数字数据可以用模拟信号表示 用Modem拨号上网 • 数字数据可以用数字信号表示 数字数据专线网 DDN网络通信

  8. 数据 信号 信息 信源 信宿 信道 噪音 IP, IPX ＃su 1.1 数据通信系统模型 • 通信的几个术语

  9. 1.1 数据通信系统模型 • 通信的几个技术指标 1.数据传输速率 数据传输率是指单位时间内传输的信息量。 2.输出带宽 带宽（Bandwidth）是指每秒传输的最大字节数，也就是一个信道的最大数据传输速率。 3.时延和时延带宽乘积 时延是信息从网络一端传送到另一端所需的时间。 4.误码率 误码率是指二进制数据位传输时出错的概率。

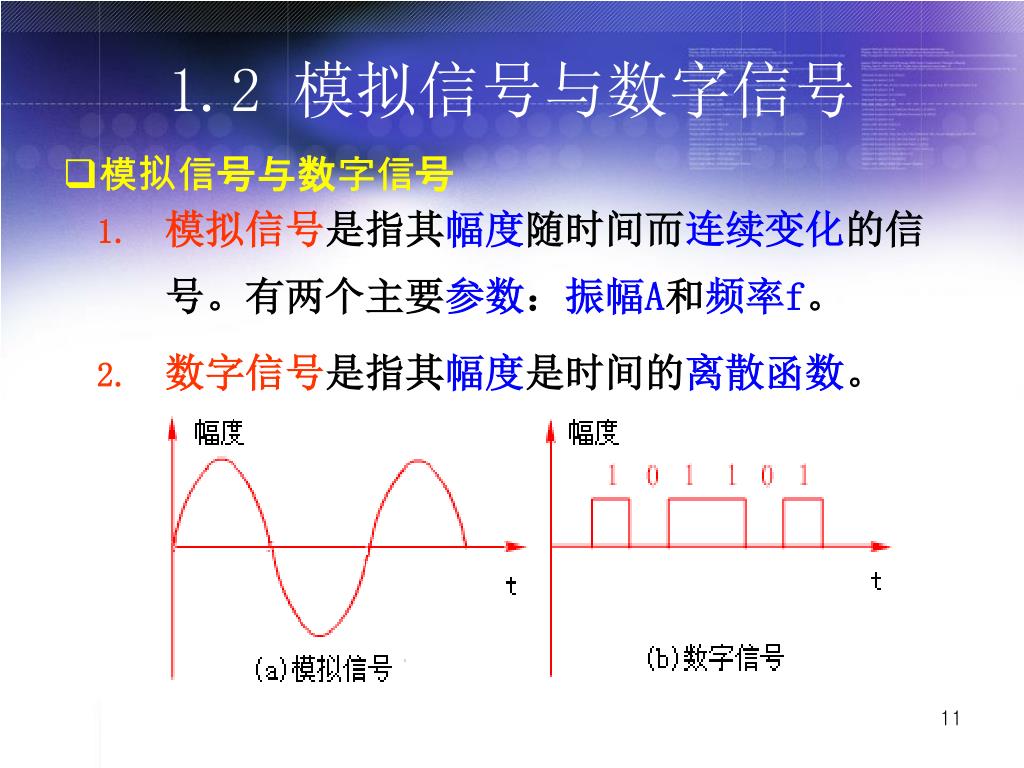

  10. 1.2 模拟信号与数字信号 • 模拟信号与数字信号 • 模拟信号是指其幅度随时间而连续变化的信号。有两个主要参数：振幅A和频率f。 • 数字信号是指其幅度是时间的离散函数。

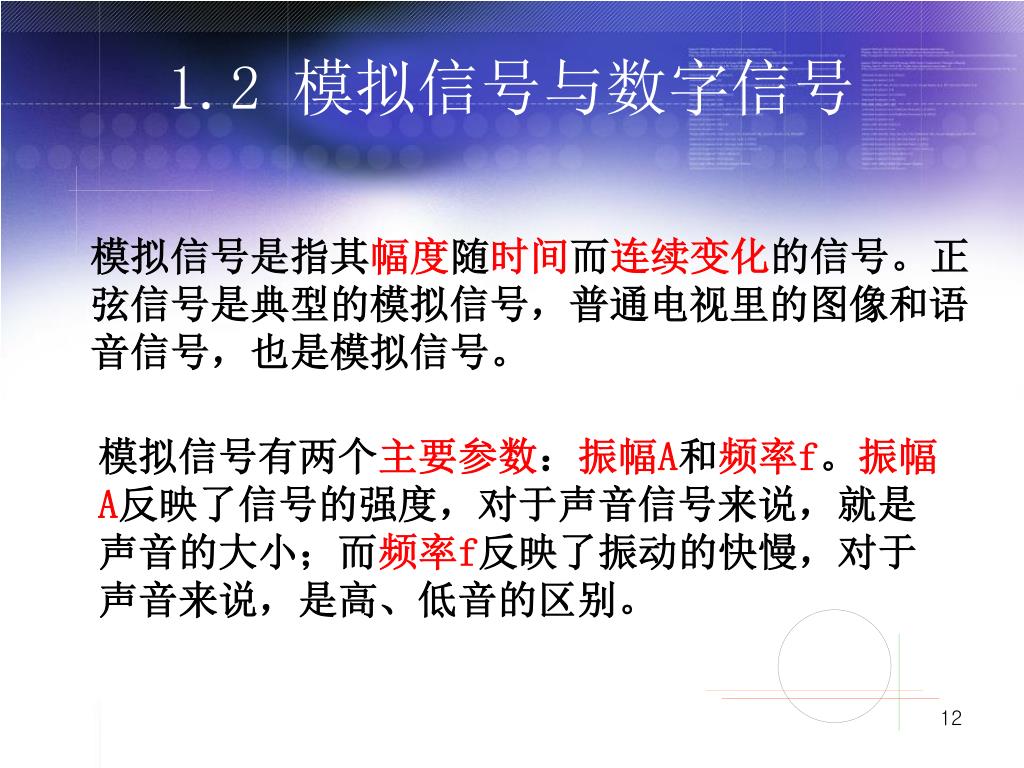

  11. 1.2 模拟信号与数字信号 模拟信号是指其幅度随时间而连续变化的信号。正弦信号是典型的模拟信号，普通电视里的图像和语音信号，也是模拟信号。 模拟信号有两个主要参数：振幅A和频率f。振幅A反映了信号的强度，对于声音信号来说，就是声音的大小；而频率f反映了振动的快慢，对于声音来说，是高、低音的区别。

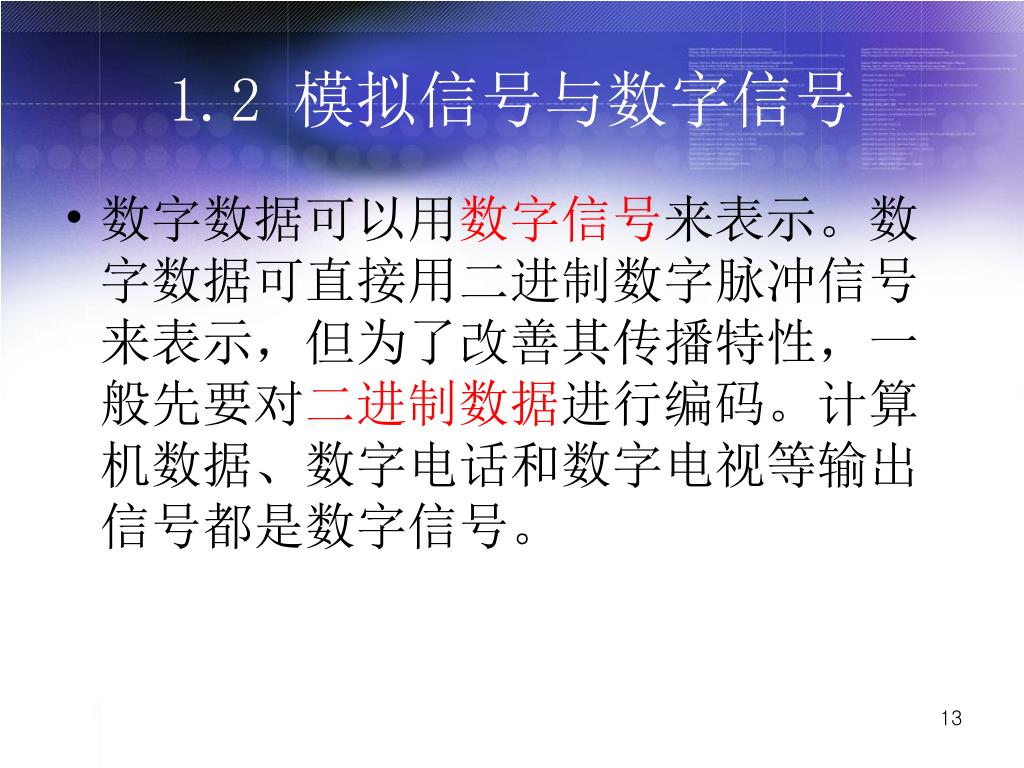

  12. 1.2 模拟信号与数字信号 • 数字数据可以用数字信号来表示。数字数据可直接用二进制数字脉冲信号来表示，但为了改善其传播特性，一般先要对二进制数据进行编码。计算机数据、数字电话和数字电视等输出信号都是数字信号。

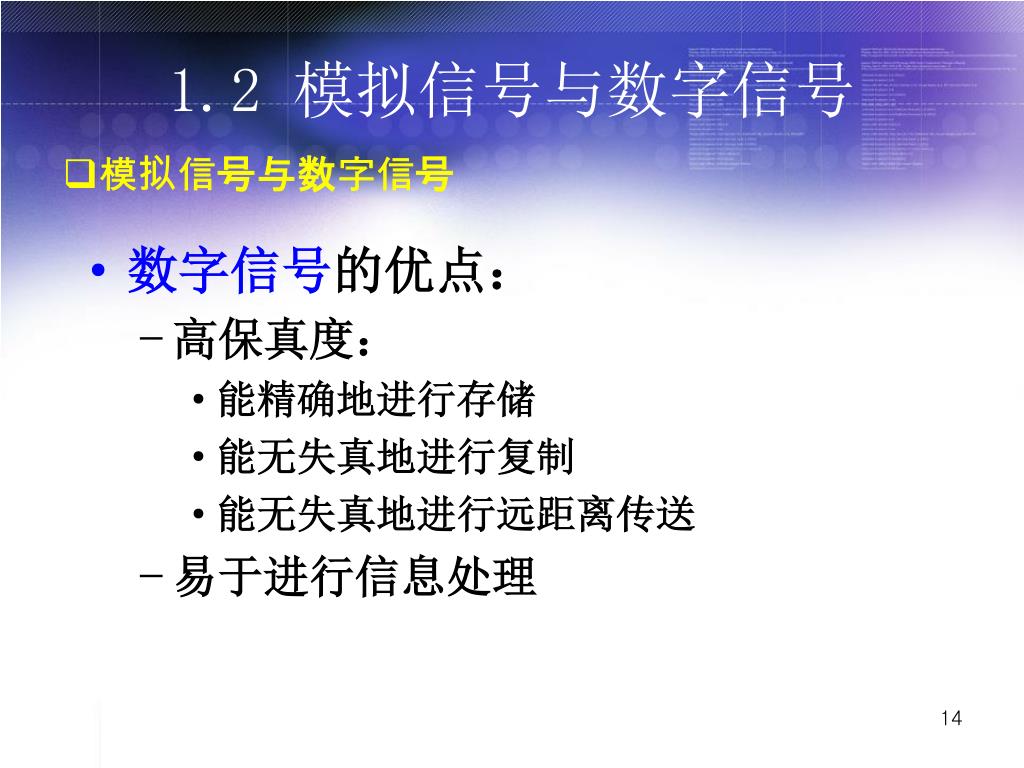

  13. 数字信号的优点： 高保真度： 能精确地进行存储 能无失真地进行复制 能无失真地进行远距离传送 易于进行信息处理 1.2 模拟信号与数字信号 • 模拟信号与数字信号

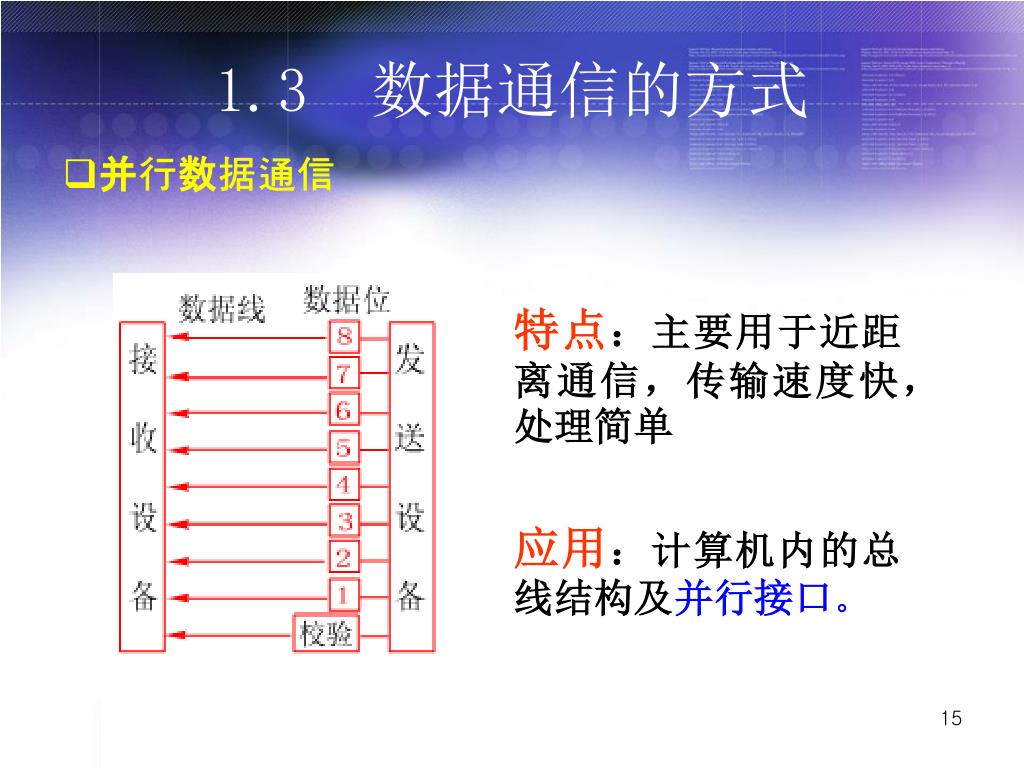

  14. 1.3 数据通信的方式 • 并行数据通信 特点：主要用于近距离通信，传输速度快，处理简单 应用：计算机内的总线结构及并行接口。

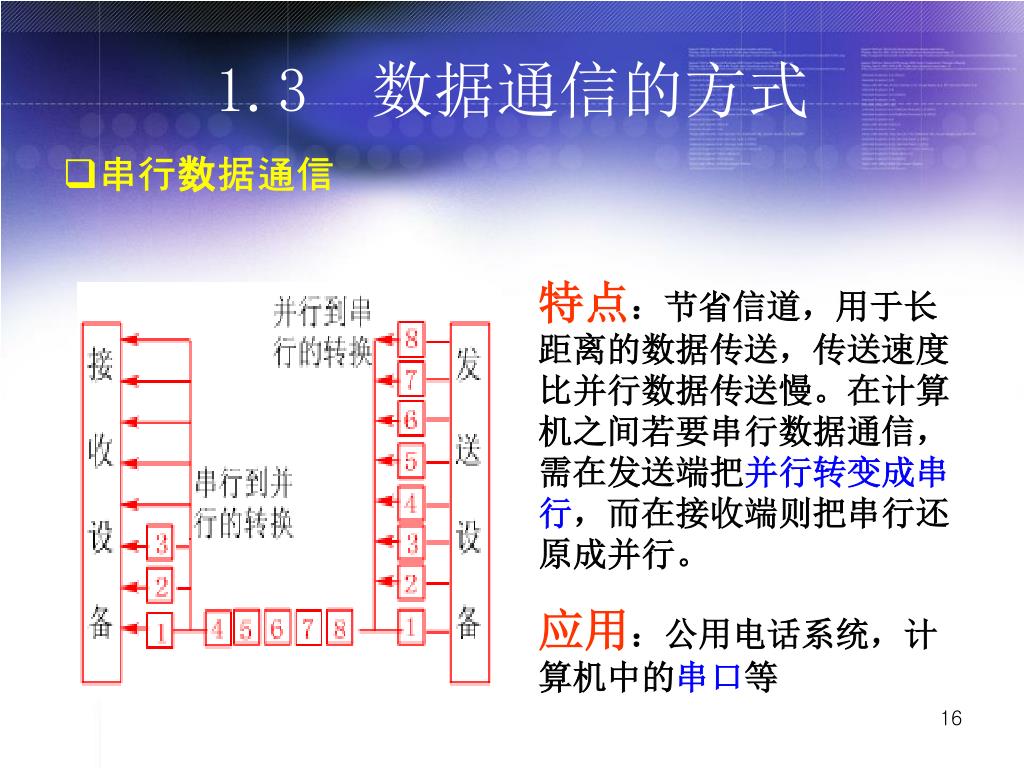

  15. 1.3 数据通信的方式 • 串行数据通信 特点：节省信道，用于长距离的数据传送，传送速度比并行数据传送慢。在计算机之间若要串行数据通信，需在发送端把并行转变成串行，而在接收端则把串行还原成并行。 应用：公用电话系统，计算机中的串口等

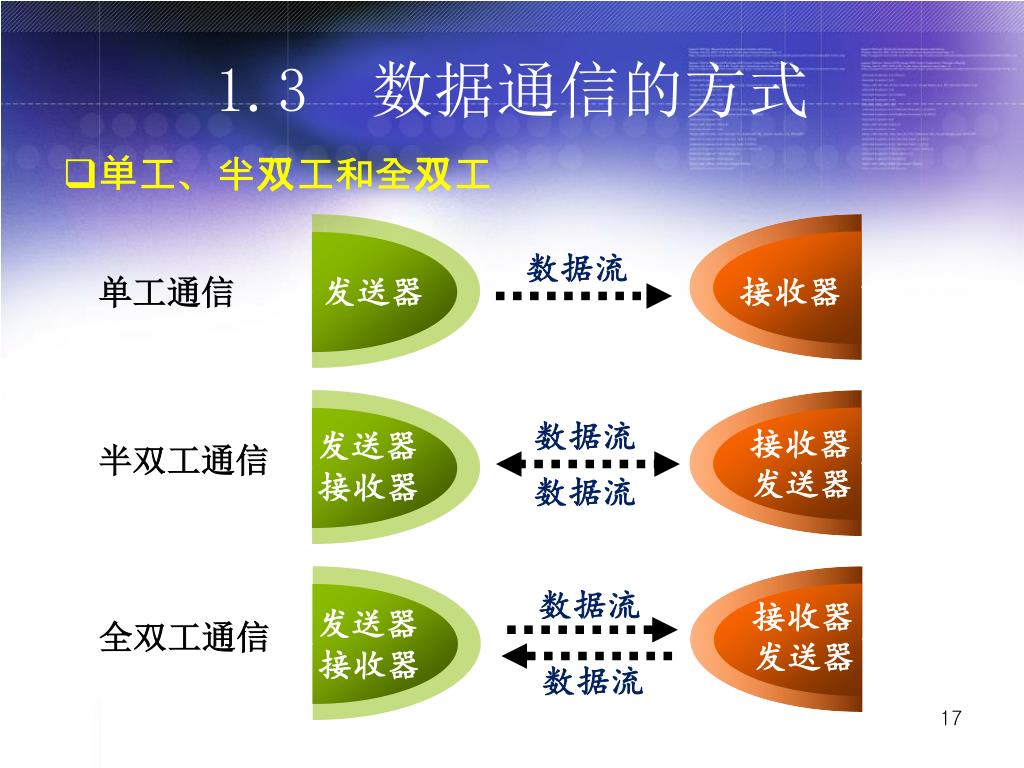

  16. 1.3 数据通信的方式 • 单工、半双工和全双工 数据流 单工通信 发送器 接收器 数据流 接收器 发送器 半双工通信 发送器 接收器 数据流 数据流 接收器 发送器 全双工通信 发送器 接收器 数据流

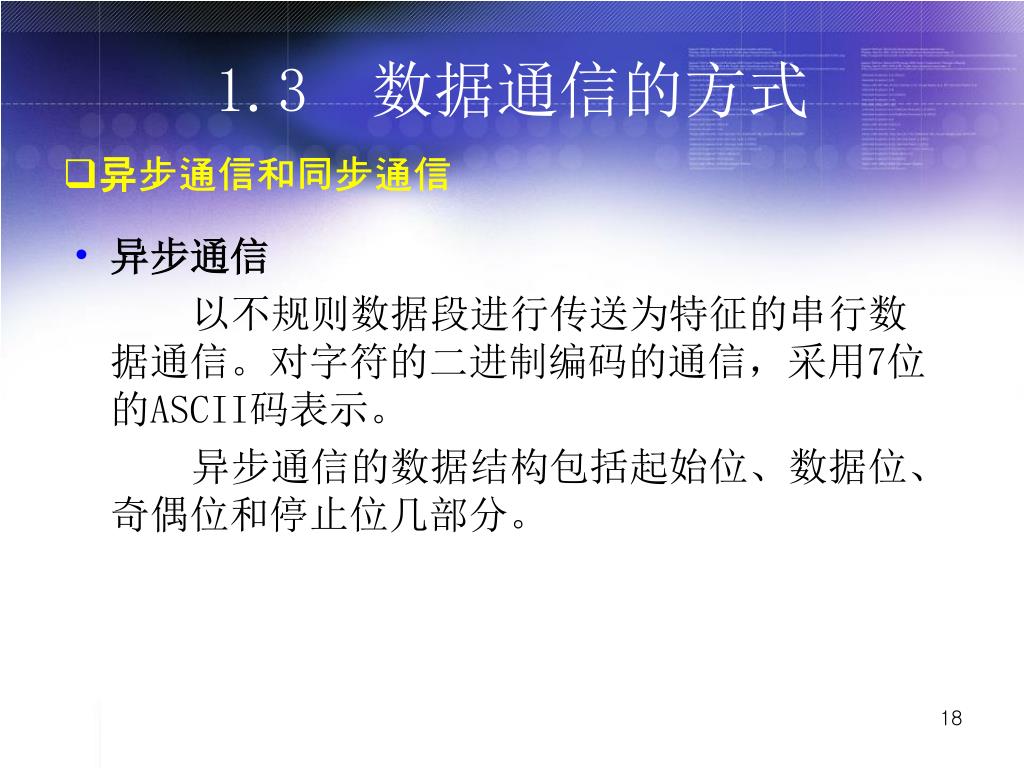

  17. 异步通信 以不规则数据段进行传送为特征的串行数据通信。对字符的二进制编码的通信，采用7位的ASCII码表示。 异步通信的数据结构包括起始位、数据位、奇偶位和停止位几部分。 1.3 数据通信的方式 • 异步通信和同步通信

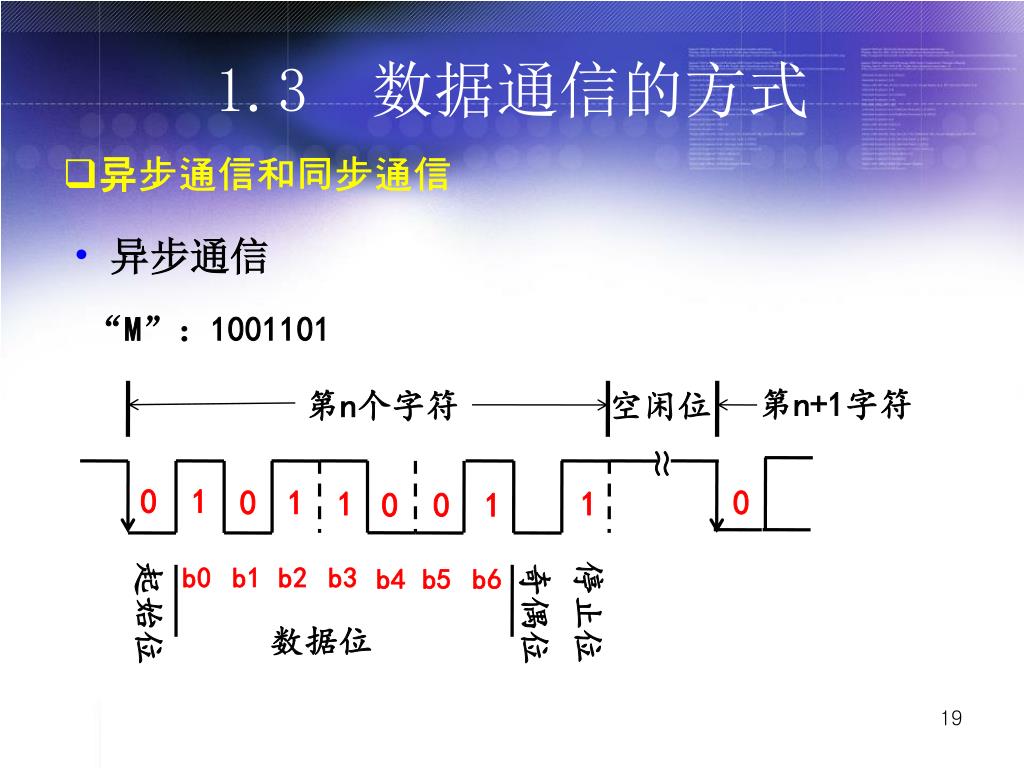

  18. 异步通信 1.3 数据通信的方式 • 异步通信和同步通信 “M”：1001101 第n+1字符 第n个字符 空闲位 ~ ~ 0 1 0 1 0 1 1 0 0 1 b0 b1 b2 b3 b4 b5 b6 停止位 起始位 奇偶位 数据位

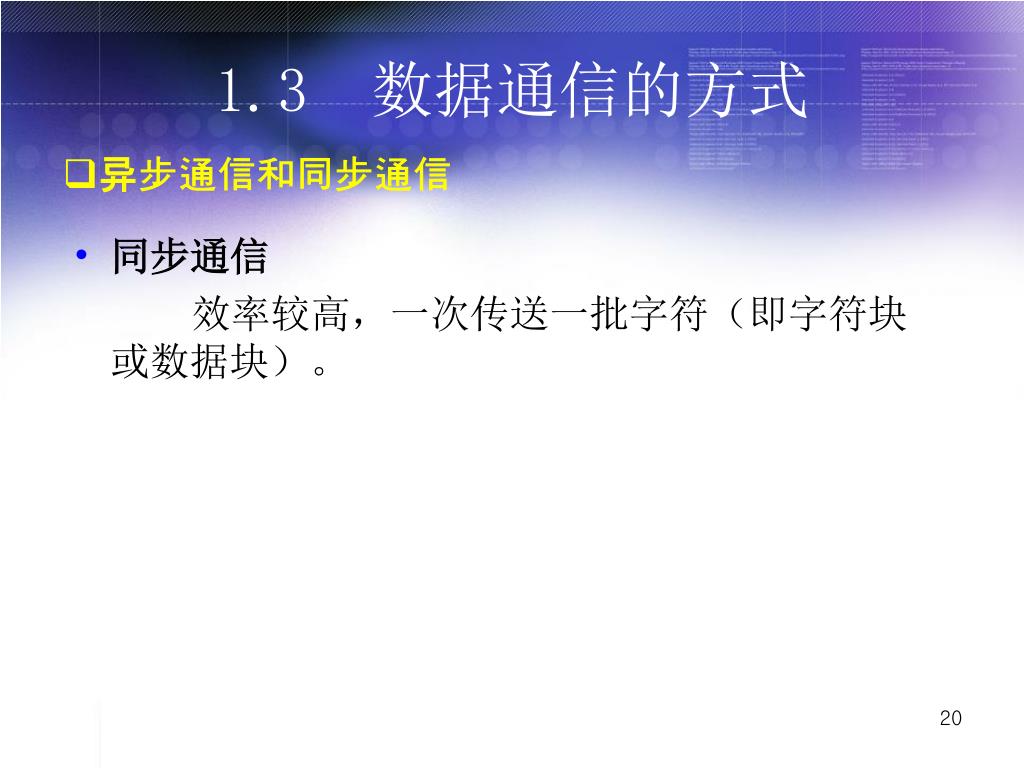

  19. 同步通信 效率较高，一次传送一批字符（即字符块或数据块）。 1.3 数据通信的方式 • 异步通信和同步通信

  20. 调制与解调 数字调制的基本形式 1.4 数据的调制

  21. 频分多路复用 FDM技术原理 1.5 多路复用技术

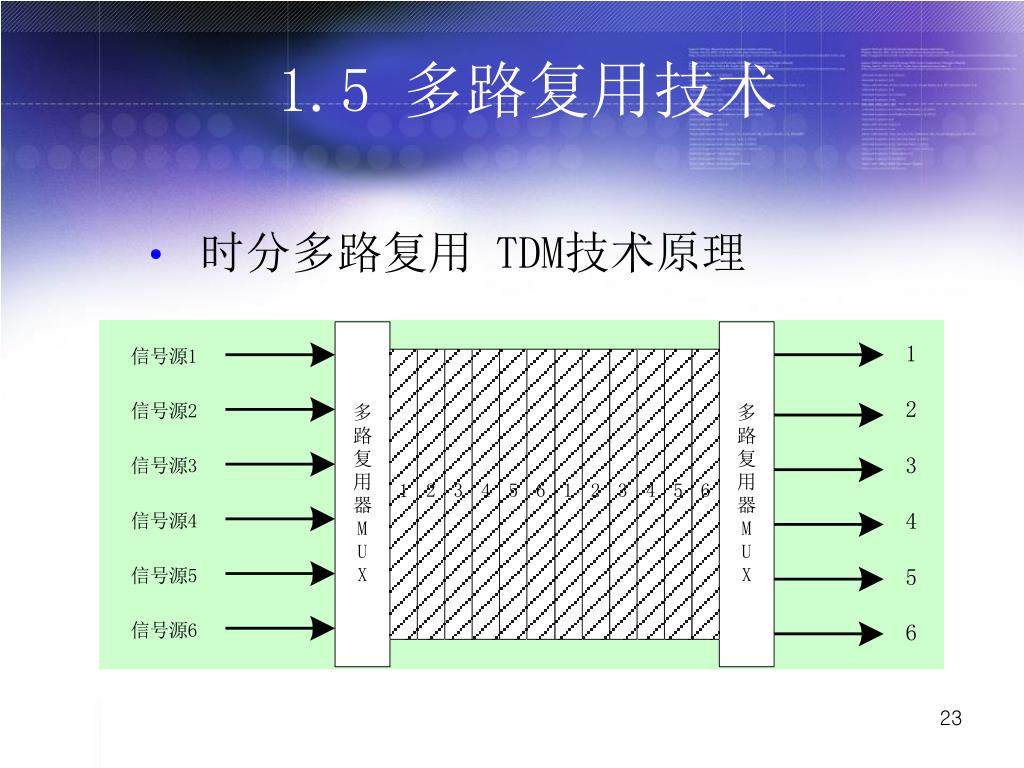

  22. 1.5 多路复用技术 • 时分多路复用 TDM技术原理

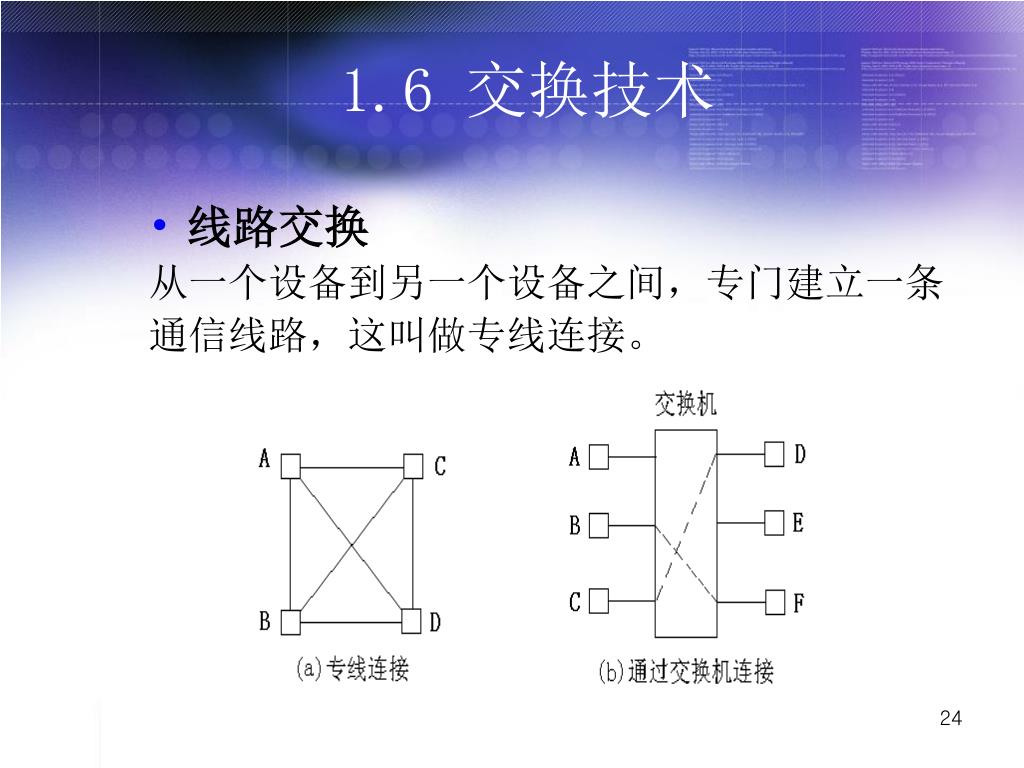

  23. 线路交换 从一个设备到另一个设备之间，专门建立一条 通信线路，这叫做专线连接。 1.6 交换技术

  24. 分组交换的原理 虚电路分组交换方式 传送数据之前，站与站之间建立了一条路径，但不是独占的。分组在网络节点中仍需缓冲。 数据报分组交换方式 各个节点需要为每个分组作路径选择， 而虚电路由标识符进行引导。 1.6 交换技术 • 分组交换

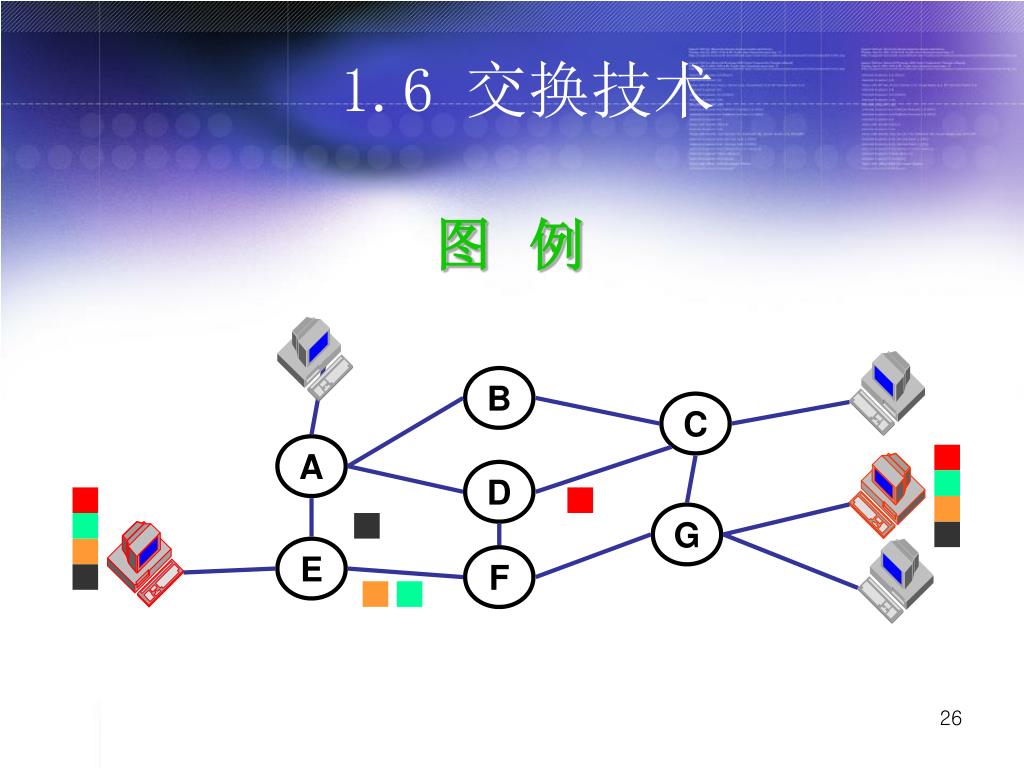

  25. 图 例 1.6 交换技术 B C A D G E F

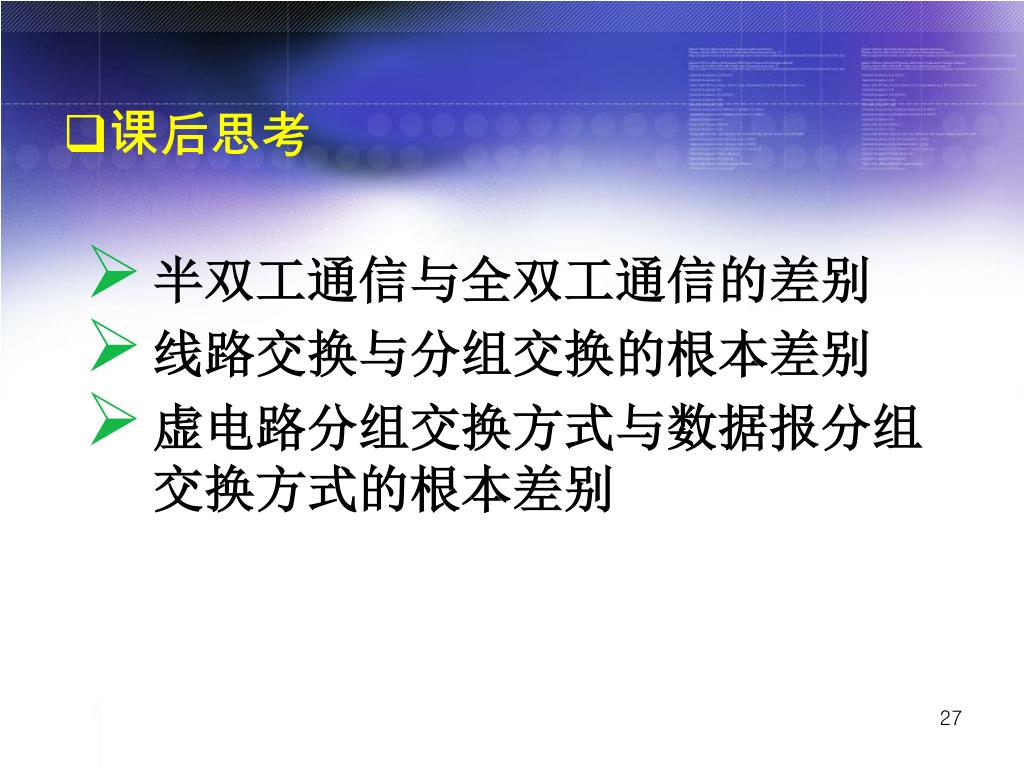

  26. 半双工通信与全双工通信的差别 线路交换与分组交换的根本差别 虚电路分组交换方式与数据报分组交换方式的根本差别 • 课后思考
