slide1

濮阳职业技术学院

数控机床与数控编程技术

单位:机电工程系

slide2
一、旧课复习

1、什么叫圆弧插补?

2、怎样进行刀具半径补偿?

3、G32、G92、G76等指令有何区别?

4、螺纹的深度如何来确定?

数控机床与数控编程技术

课题九 数控车---编程技巧的运用及中级实训

slide3

课题九 数控车---编程技巧的运用及中级实训

二、新课的教学内容

(一) 单一固定循环

1.内径、外径车削循环指令G90

功能:适用于在零件的内、外圆柱面(圆锥面)上毛坯余量较大或直接从棒料车削零件时进行精车前的粗车,以去除大部分毛坯余量。

(1)直线车削循环

格式:G90 X(U)Z(W)F

其轨迹如图16.2所示,由4个步骤组成。

slide4

课题九 数控车---编程技巧的运用及中级实训

图9-1 内径、外径车削循环指令G90

slide5

课题九 数控车---编程技巧的运用及中级实训

(2)锥体车削循环

  • 格式:G90 X(U)Z(W)R F
  • 其轨迹如图 9-2 所示,刀具从定位点A开始沿ABCDA的方向运动,图9-2中B点的X坐标比C点的X坐标小,所以R应取负值。

图9-2 锥体车削循环指令G90

slide6
(1)端面车削循环

格式:G94 X(U)Z(W)F

其轨迹如图9-3所示,由4个步骤组成。刀具从循环起点开始沿,其中X(U)、Z(W)给出终点的位置。图9-3中1(R)表示第一步是快速运动,2(F)表示第二步按进给速度切削,其余3(F)、4(R)的意义相似。

(2)带锥度的端面车削循环

格式:G94 X(U)Z(W)R F

其轨迹如图9-4所示,刀具从循环起点开始,其中X(U)、Z(W)给出终点的位置,R值的正负由B点和C点的X坐标之间的关系确定,图9-4中B点的X坐标比C点的X坐标小,所以R应取负值。

课题九 数控车---编程技巧的运用及中级实训

2、 端面车削循环

slide7

课题九 数控车---编程技巧的运用及中级实训

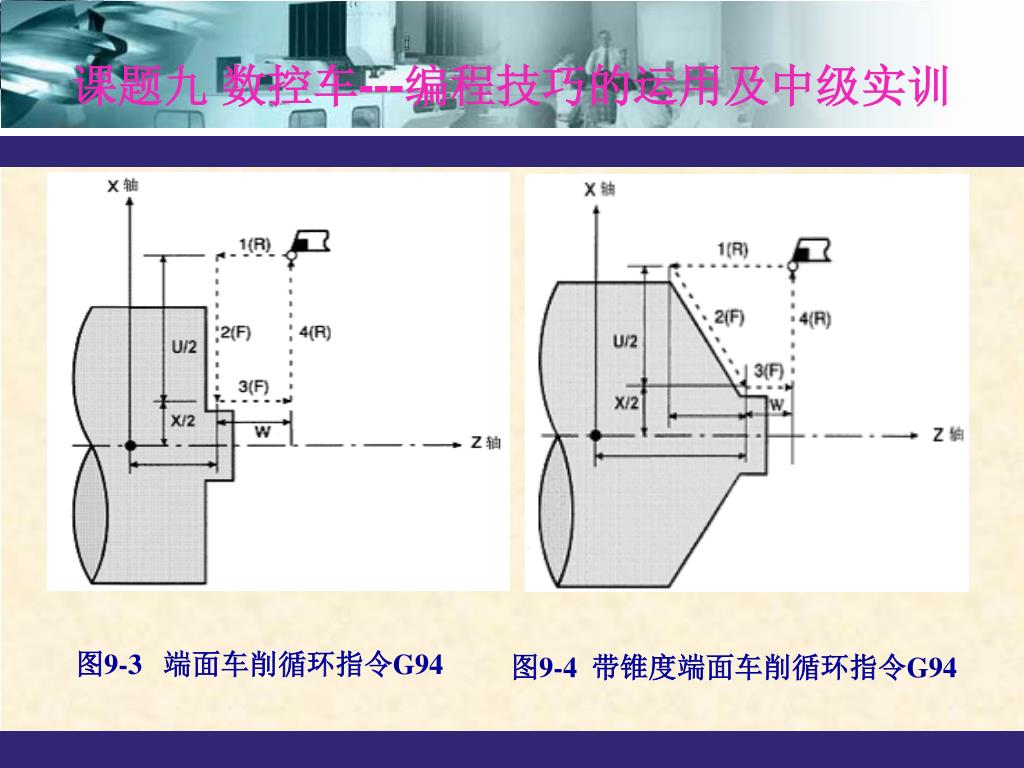

图9-3 端面车削循环指令G94

图9-4 带锥度端面车削循环指令G94

slide8
1.外径、内径粗车循环指令G71

(1)功能:该指令只须指定精加工路线,系统会自动给出粗加工路线,适于车削圆棒料毛坯,如图9-5所示。

(2) 格式:G71 U d Re

G71 Pns Qnf Uu Ww F S T

(3) 说明:

d 是切深,无正负号,半径值;

e是退刀量,无正负号,半径值;

ns是指定精加工路线的第一个程序段的段号;

课题九 数控车---编程技巧的运用及中级实训

(二) 复合固定循环指令

slide9
nf是指定精加工路线的最后一个程序段的段号;nf是指定精加工路线的最后一个程序段的段号;

u是X方向上的精加工余量,直径值;

w是Z方向上的精加工余量。

粗车过程中从程序段号ns~nf之间的任何F、S、T功能均被忽略,只有G71指令中指定的F、S、T功能有效。

课题九 数控车---编程技巧的运用及中级实训

  • 图9-5 外径、内径粗车循环指令G71
slide10
2.端面粗车循环指令G72

(1)功能:该指令的执行过程除了其切削进程平行于X轴之外,其他与G71相同,如图9-6所示。

(2)格式:G72 U d Re

G72 Pns Qnf Uu Ww F S T

课题九 数控车---编程技巧的运用及中级实训

  • 图9-6 端面粗车循环指令G72
slide11

课题九 数控车---编程技巧的运用及中级实训

3、成型车削循环G73

(1)功能:该指令只须指定精加工路线,系统会自动给出粗加工路线,适于车削铸造、锻造类毛坯或半成品,如图9-7所示。

(2)格式:

G73 Ui Wk Rd

G73 Pns Qnf Uu Ww F S T

  • 图9-7 成型车削循环指令G73
slide12
(3)说明:

i是X方向总退刀量,半径值;

k是Z方向总退刀量;

d是循环次数;

ns是指定精加工路线的第一个程序段的段号;

nf是指定精加工路线的最后一个程序段的段号;

u是X方向上的精加工余量,直径值;

w是Z方向上的精加工余量;

粗车过程中从程序段号ns~nf之间的任何F、S、T功能均被忽略,只有G73指令中指定的F、S、T功能有效。

课题九 数控车---编程技巧的运用及中级实训

slide13
44、精车循环G70

(1)功能:用G71、G72、G73粗车完毕后,可用G70指令,使刀具进行精加工。

(2)格式:G70 Pns Qnf

(3)说明:

ns是指定精加工路线的第一个程序段的段号;

nf是指定精加工路线的最后一个程序段的段号。

课题九 数控车---编程技巧的运用及中级实训

slide14
三、案例分析

如图9-8,要求车端面,粗车,精车,切断,设毛坯是φ32的棒料。

课题九 数控车---编程技巧的运用及中级实训

  • 图9-8 案例分析
slide15
1、工艺分析

(1)先车出端面,并以端面的中心为原点建立工件坐标系。

(2)该零件可采用G71进行粗车,然后用G70进行精车,最后切断。注意退刀时,先X方向后Z方向,以免刀具撞上工件。

2、确定工艺方案

(1)车端面;

(2)从右至左粗加工各面;

(3)从右至左精加工各面;

(4)切断。

课题九 数控车---编程技巧的运用及中级实训

slide16
3、选择刀具及切削用量

(1)选择刀具

外圆刀T0101:车端面,粗车加工;

外圆刀T0202:精车加工;

切断刀T0303:宽4 mm,切断;

(2) 切削用量确定

课题九 数控车---编程技巧的运用及中级实训

slide18

程 序 说 明

O1602

T0101;

S500 M03;

G50 S1500;限制主轴最高转速1500m/min

N1;工序1 车端面

G00 X48 Z0;

G96 S120;切换工件转速,线速度120m/min

slide19

课题九 数控车---编程技巧的运用及中级实训

G01 X0 F0.15;

G97 S500;切换工件转速,转速为500r/min

N2; 工序2 粗车加工

G00 X48 Z2;

G71 U2 R1;外圆粗车循环

G71 P10 Q20 U0.2 W0 F0.15;精车路线为N10~N20指定

slide20

课题九 数控车---编程技巧的运用及中级实训

N10 G00 G42 X0 Z0;

G03 X20 W-10 R10;

G01 Z-20;

G02 X30 Z-25 R5;

G01 Z-35;

G01 X45 Z-45;

W-20;

N20 G00 G40 X50;

G00 X150;

Z150;

N3;工序3 精车加工

S1000 M03 T0202; 精车

G00 X45 Z2;

G70 P10 Q20;

slide21

课题九 数控车---编程技巧的运用及中级实训

G00 X150;

Z150;

N4; 工序4 切断

S300 M03 T0303;

G00 X48 Z-64;

G01 X2 F0.05;

G00 X150;

Z150;

M05;

M30; 程序结束

slide22
四、实训内容

1、如下图所示,已知毛坯为φ40×150的45钢,要求编制数控加工程序并完成零件的加工。

课题九 数控车---编程技巧的运用及中级实训

slide23

课题九 数控车---编程技巧的运用及中级实训

2、编制如图所示零件的加工程序,采用固定循环方式。(毛坯为Φ25的棒料,材料45钢)

slide24
四、课堂小结

通过本次课的教学,学生必须掌握G90、G94、G70、G71、G72、G73 等指令,通过实训后,再仿真加工中能熟练运行G90、G94、G70、G71、G72、G73等指令。

课题九 数控车---编程技巧的运用及中级实训
