  1. 一周内完成小功率CFL节能灯的设计！ IR公司针对小功率节能灯的新颖的 解决方案

  2. 新颖之处在哪里？？ • 驱动控制器用8脚的集成电路 • 开关管选用双极晶体管 • 不需要PTC，有预热效果

  3. 对设计和生产有何好处？？ • 缩短开发周期（一周内完成设计） • 提高产品的可靠性 • 大幅减少生产管理和售后服务的成本 • 产品一致性好

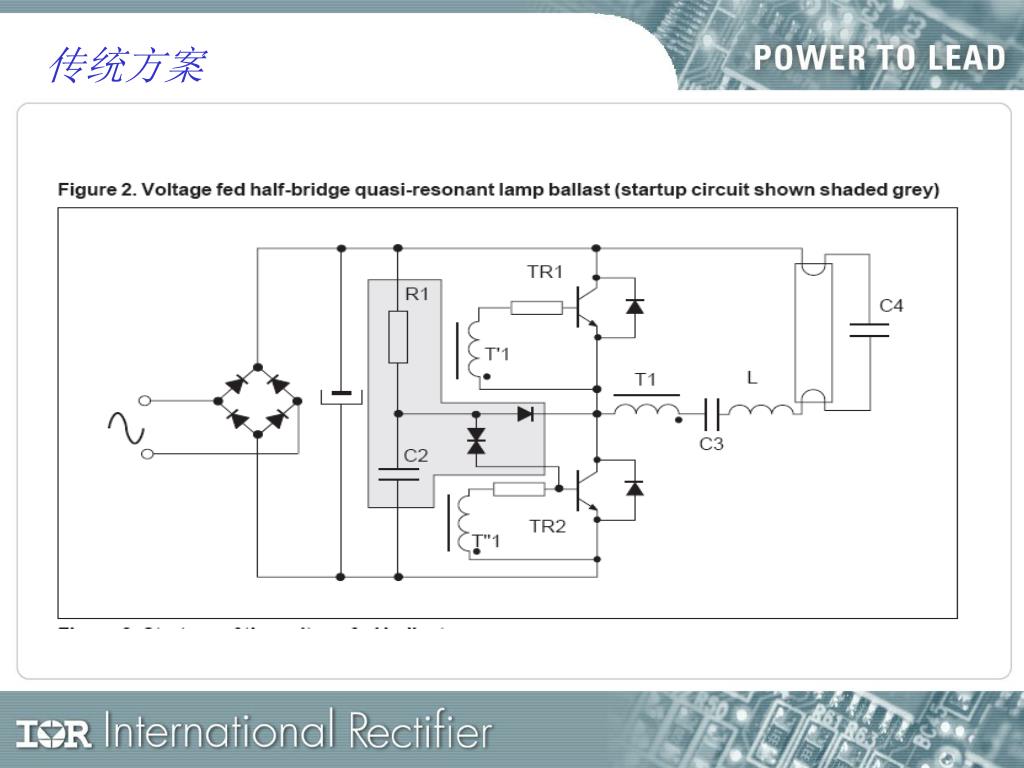

  4. 传统方案

  5. 传统方案的缺点 • 启动电路需要较多的元器件 • 需要变压器驱动高端的双极晶体管 • 产品的一致性差 • 生产管理成本和售后服务成本高

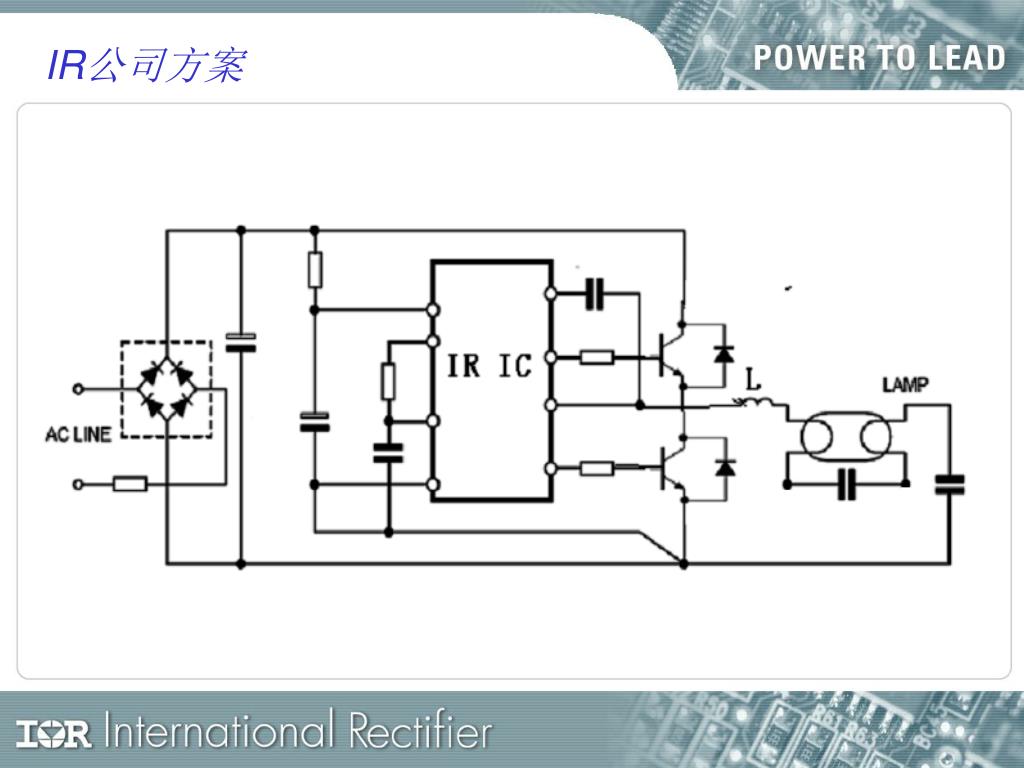

  6. IR公司方案

  7. IR公司方案的优点 • 电路结构简单，设计周期短 • 高压悬浮驱动技术不需要变压器就可完成高端驱动 • 产品的一致性好 • 节省了生产管理成本和售后服务成本

  8. 用什麽IC来实现？？ IRSCFL1 8脚电子镇流器控制器

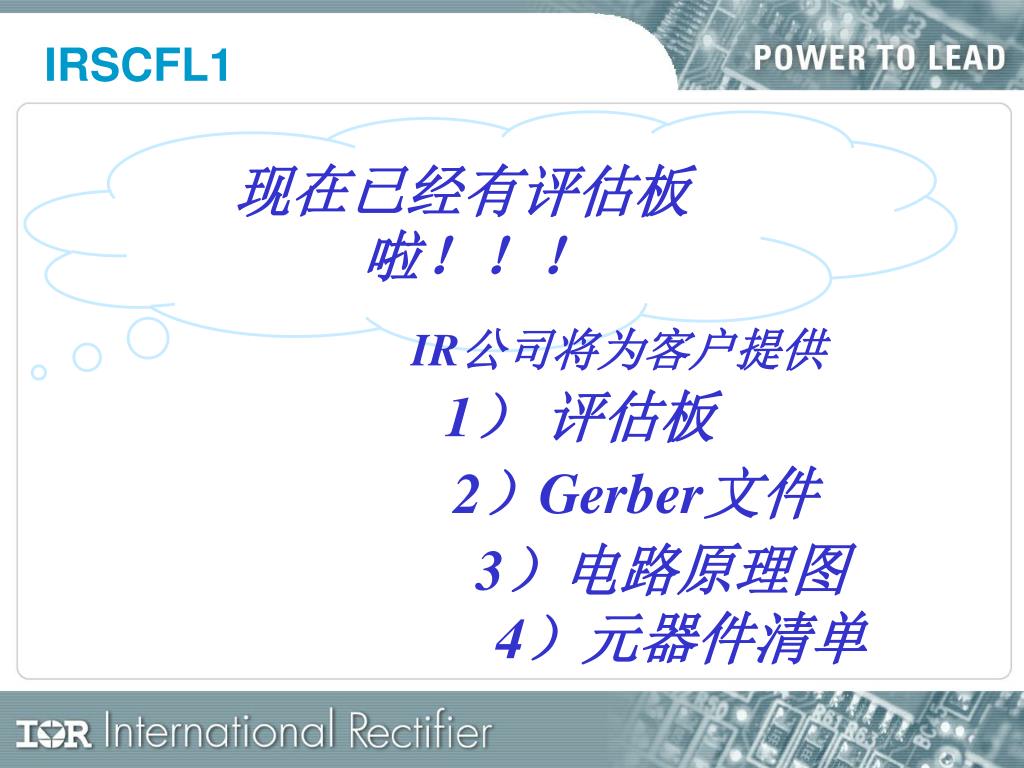

  9. IRSCFL1 现在已经有评估板啦！！！ IR公司将为客户提供 1） 评估板 2）Gerber文件 3）电路原理图 4）元器件清单

  10. 如何用HVIC驱动双极晶体管？？ • 双极晶体管与MOSFET的区别？ • 如何驱动双极晶体管？ • 如何减小双极晶体管的损耗？

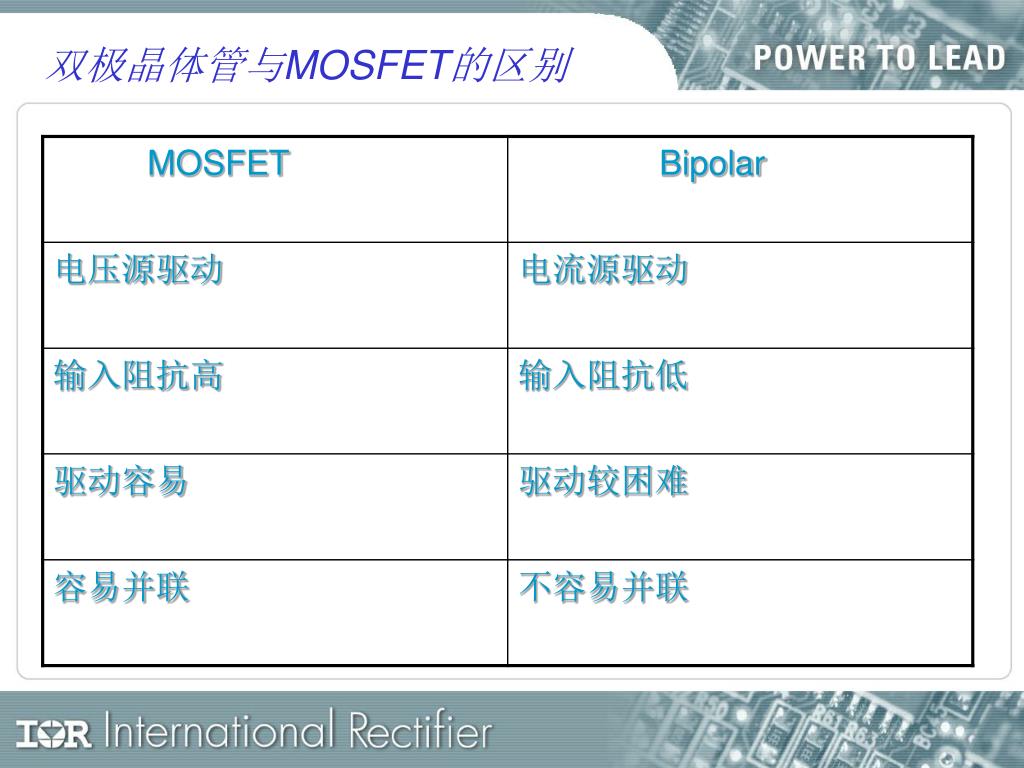

  11. 双极晶体管与MOSFET的区别

  12. 如何驱动双极晶体管 • HVIC输出电压为15V • 选择适当的泵电容以满足开关管所需电流

  13. 如何减小开关管的损耗 • 选择开关的工作点 • 减小开通和关断的时间 • 控制开关管门级电流

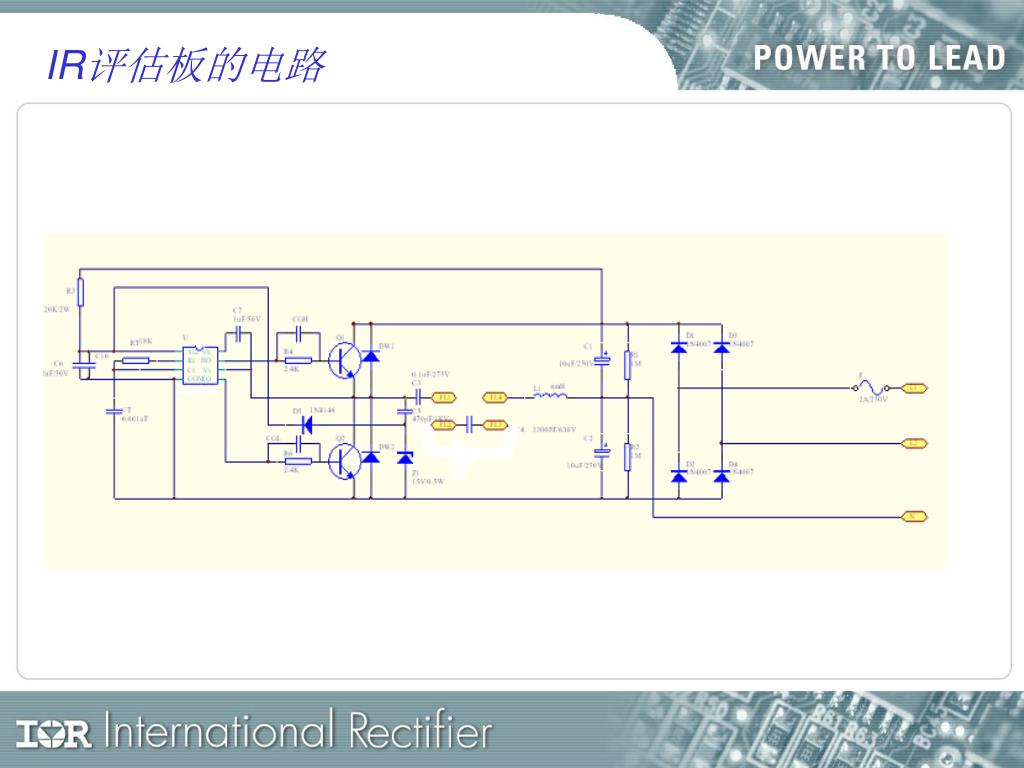

  14. IR评估板的电路

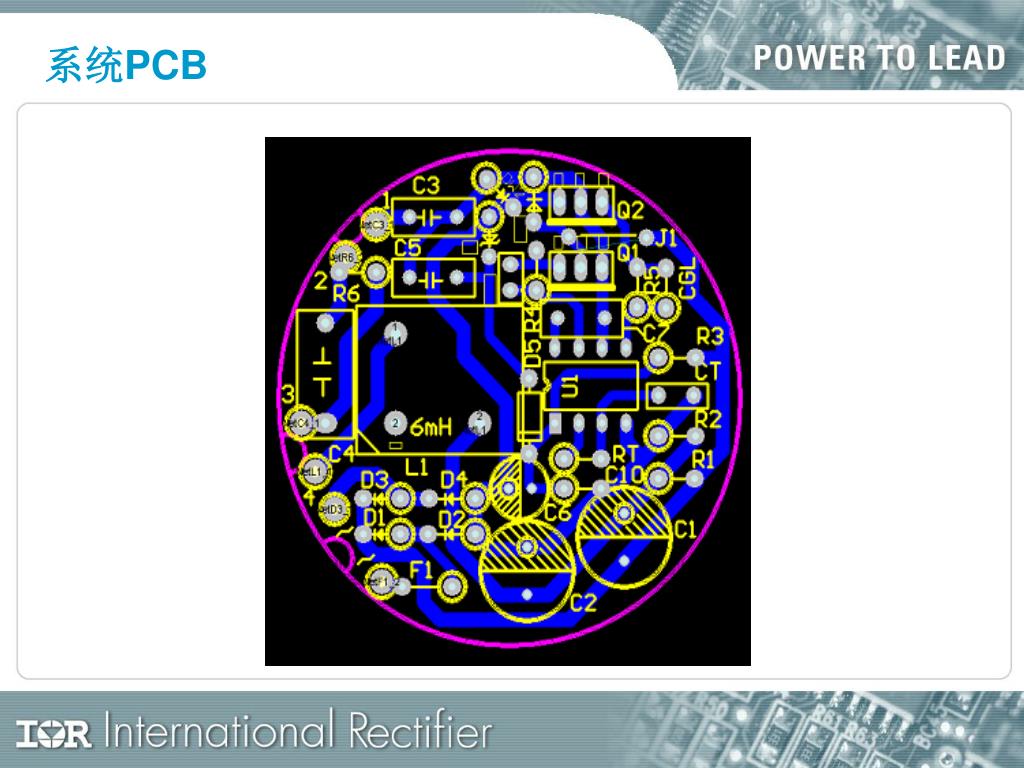

  15. 系统PCB

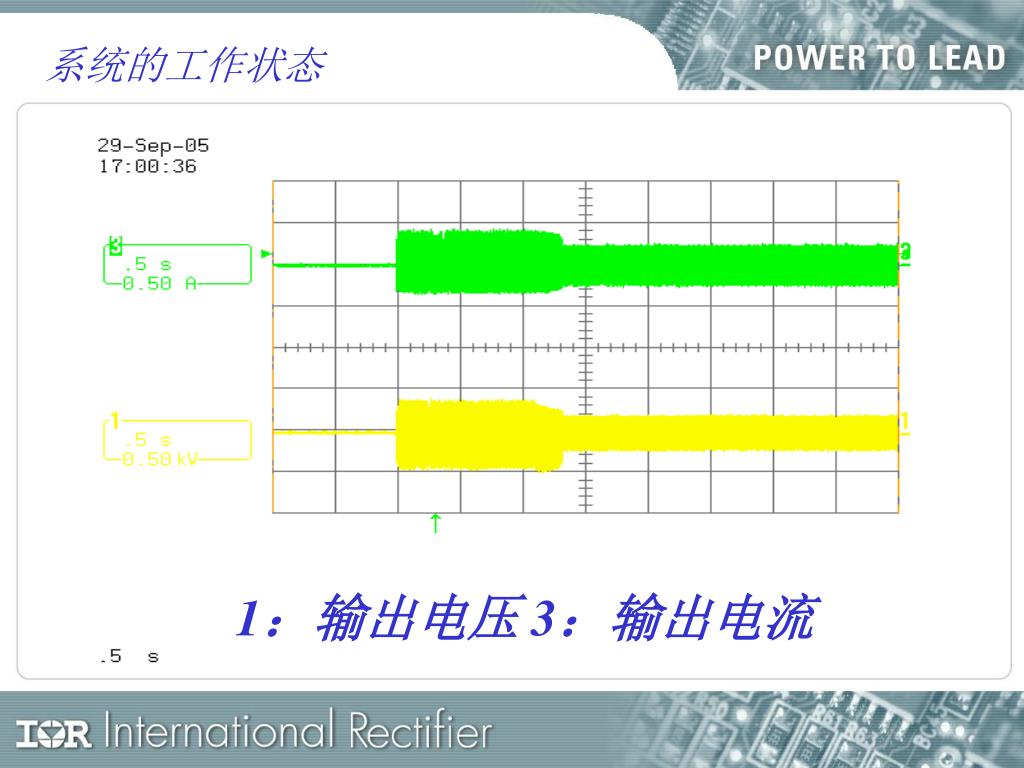

  16. 系统的工作状态 1：输出电压 3：输出电流

  17. 系统运行 1：输出电压 3：输出电流

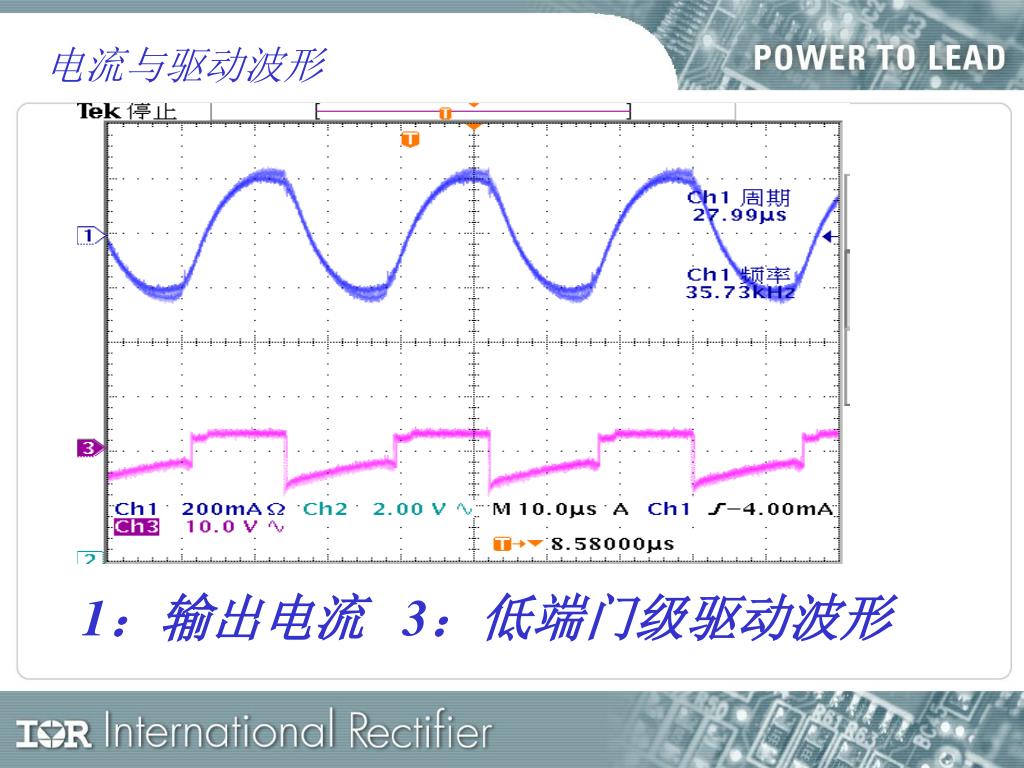

  18. 电流与驱动波形 1：输出电流 3：低端门级驱动波形

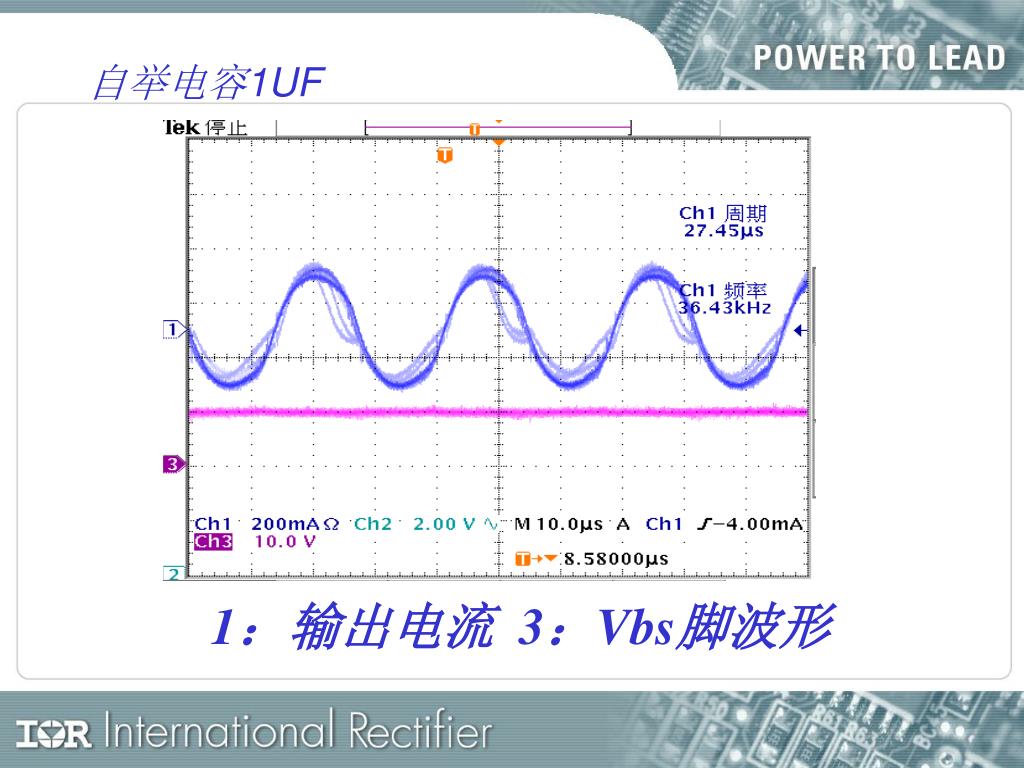

  19. 自举电容1UF 1：输出电流 3：Vbs脚波形

  20. 自举电容4.7uF 1：输出电流 3：VB脚波形

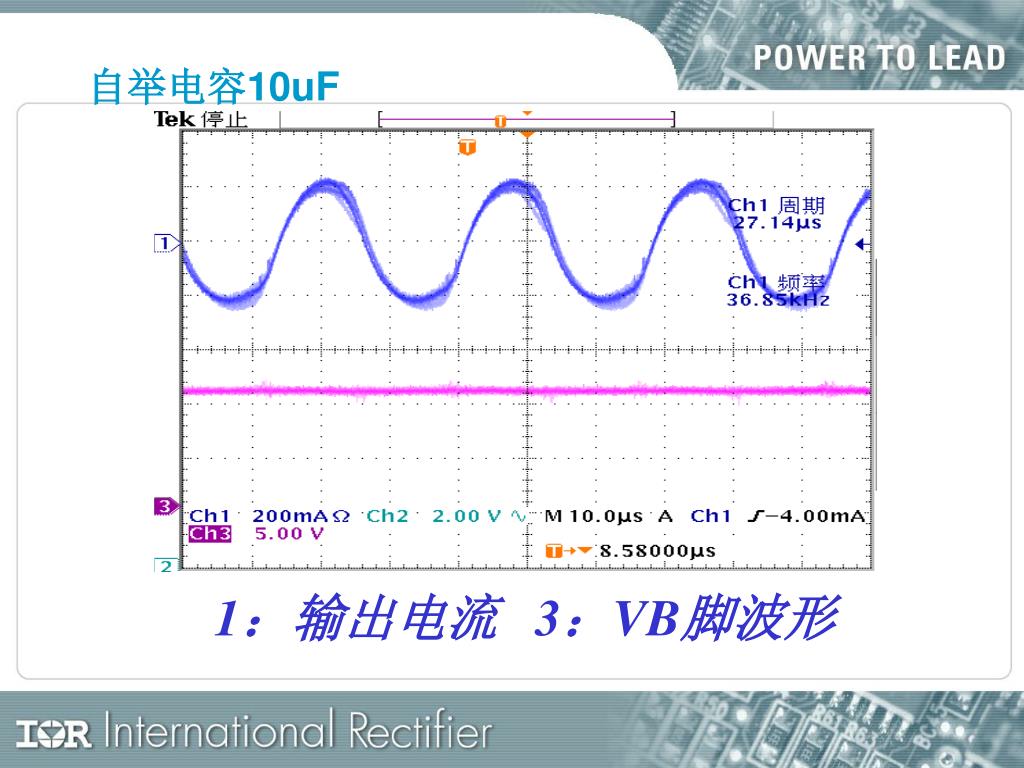

  21. 自举电容10uF 1：输出电流 3：VB脚波形

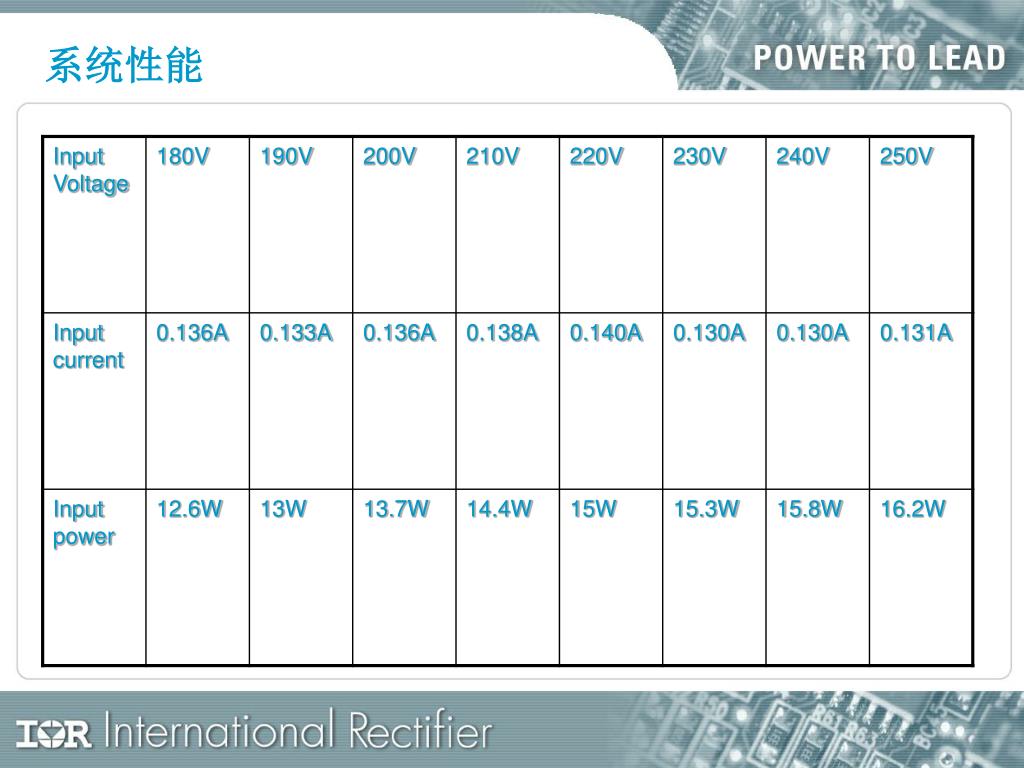

  22. 系统性能

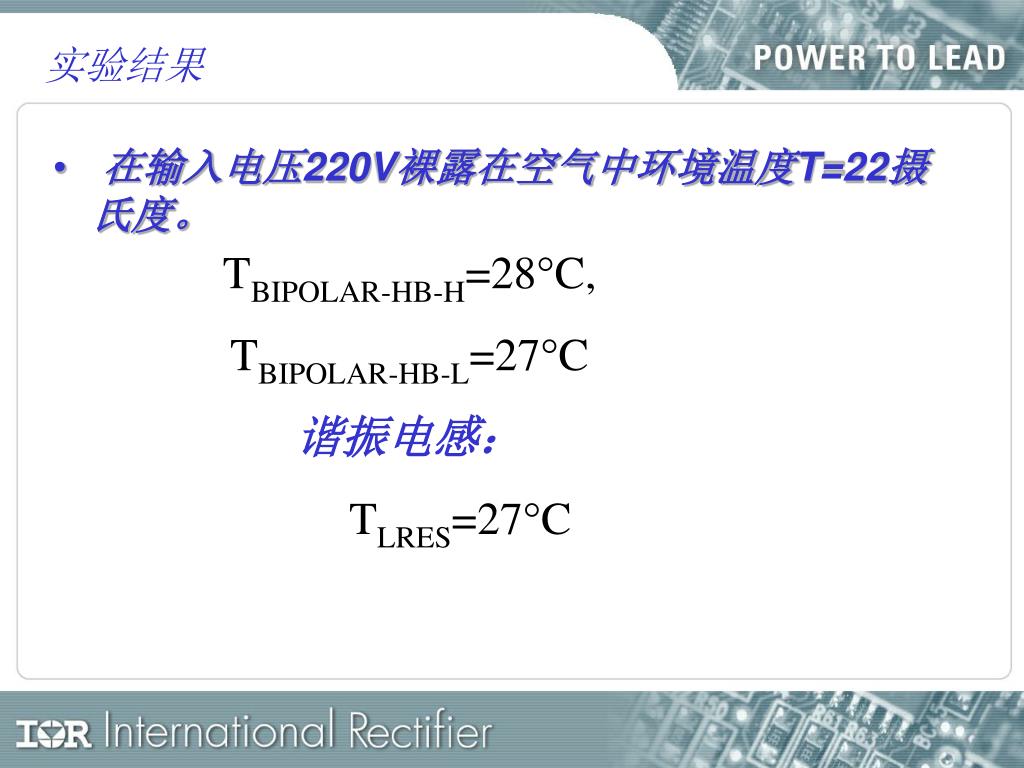

  23. 实验结果 • 在输入电压220V裸露在空气中环境温度T=22摄氏度。 TBIPOLAR-HB-H=28C, TBIPOLAR-HB-L=27C 谐振电感： TLRES=27C

  24. 15W螺旋灯电子镇流器元器件清单

  25. Thank You International Rectifier Lighting Team
