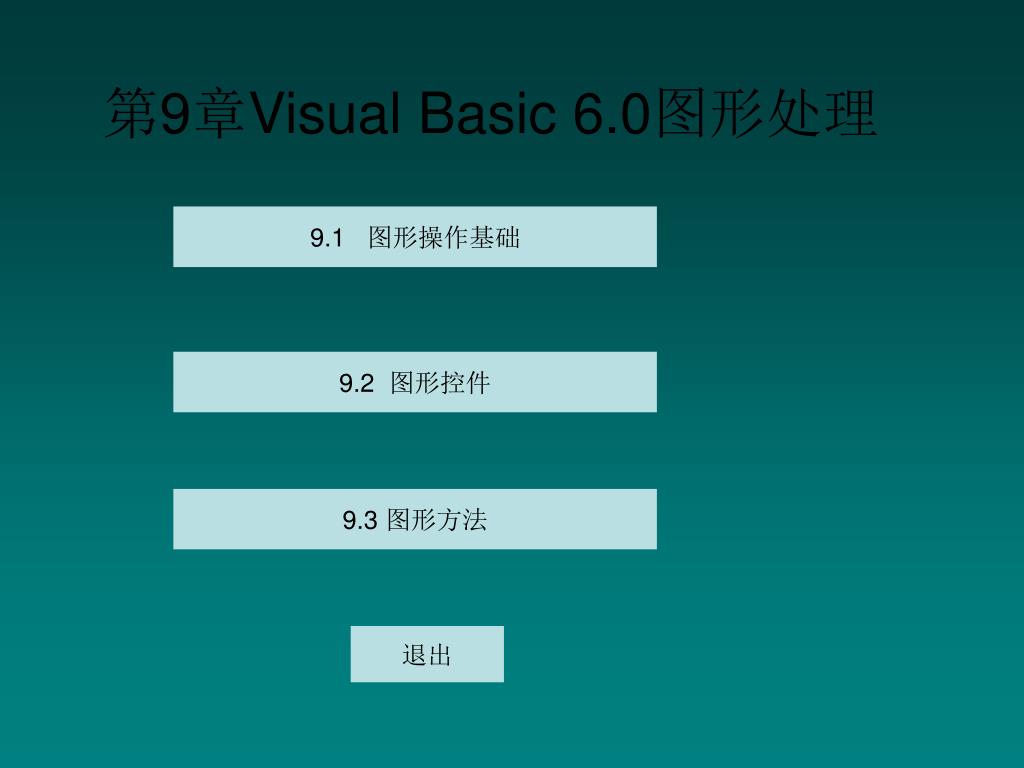

  1. 第9章Visual Basic 6.0图形处理 9.1 图形操作基础 9.2 图形控件 9.3 图形方法 退出

  2. 9.1 图形操作基础 9.1.1 坐标系统 9.1.2 自定义坐标系 9.1.3 使用Visual Basic颜色

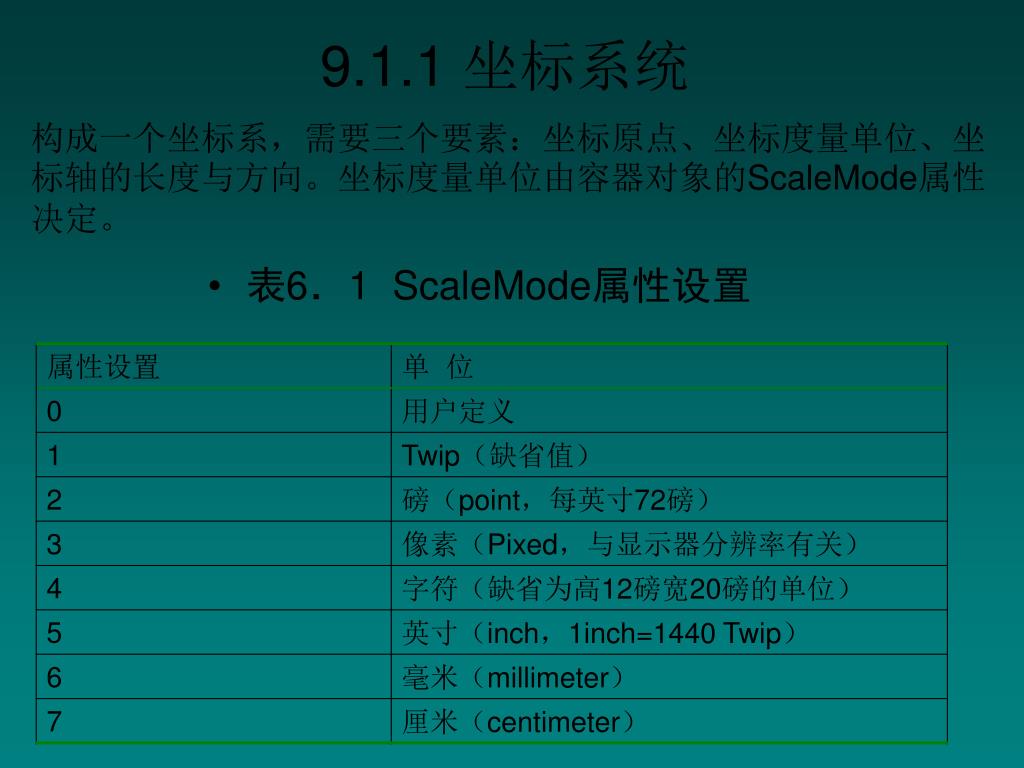

  3. 9.1.1 坐标系统 构成一个坐标系，需要三个要素：坐标原点、坐标度量单位、坐标轴的长度与方向。坐标度量单位由容器对象的ScaleMode属性决定。 • 表6．1 ScaleMode属性设置

  4. 9.1.2 自定义坐标系 VB中有两种方法用于坐标系的定义。 方法一：通过对象的ScaleTop、ScaleLeft、ScaleWidth和ScaleHeigh四项属性来实现。它们不仅可以用来设置标度系统，而且可以用于获取当前标度系统的信息。 方法二：采用Scale方法来设置坐标系。该方法是建立用户坐标系最方便的方法，其语法如下： [对象．]Scale[(xLeft，yTOp)-(xRight，yBotton)]

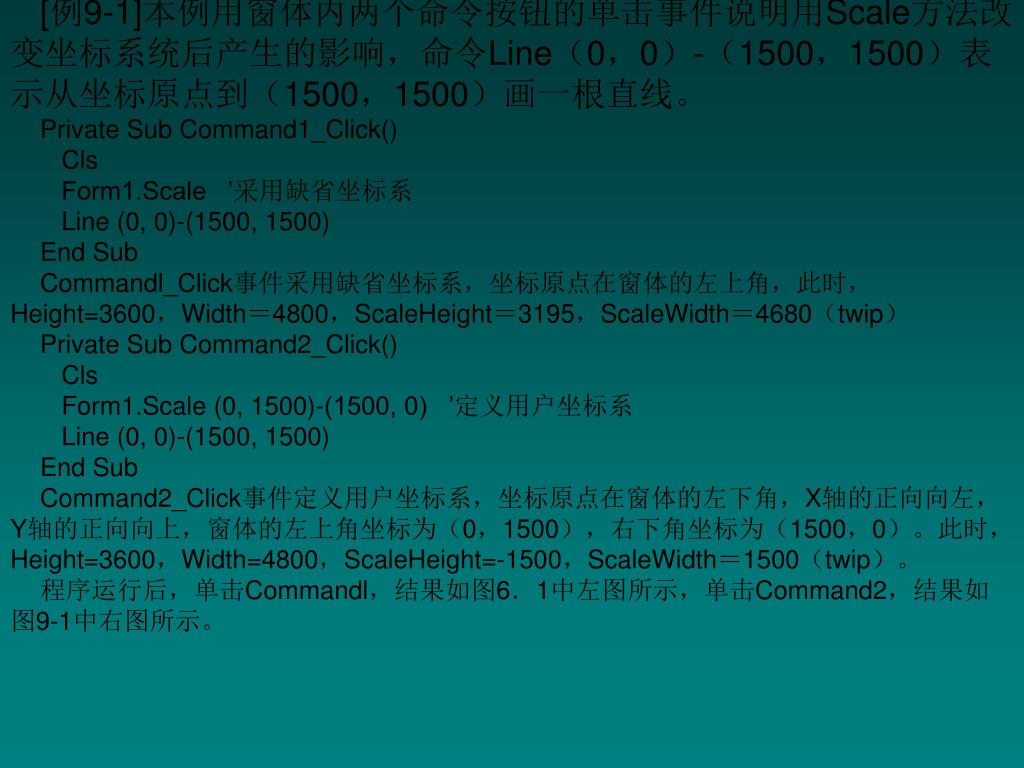

  5. [例9-1]本例用窗体内两个命令按钮的单击事件说明用Scale方法改变坐标系统后产生的影响，命令Line（0，0）-（1500，1500）表示从坐标原点到（1500，1500）画一根直线。[例9-1]本例用窗体内两个命令按钮的单击事件说明用Scale方法改变坐标系统后产生的影响，命令Line（0，0）-（1500，1500）表示从坐标原点到（1500，1500）画一根直线。 Private Sub Command1_Click() Cls Form1.Scale ’采用缺省坐标系 Line (0, 0)-(1500, 1500) End Sub Commandl_Click事件采用缺省坐标系，坐标原点在窗体的左上角，此时，Height=3600，Width＝4800，ScaleHeight＝3195，ScaleWidth＝4680（twip） Private Sub Command2_Click() Cls Form1.Scale (0, 1500)-(1500, 0) ’定义用户坐标系 Line (0, 0)-(1500, 1500) End Sub Command2_Click事件定义用户坐标系，坐标原点在窗体的左下角，X轴的正向向左，Y轴的正向向上，窗体的左上角坐标为（0，1500），右下角坐标为（1500，0）。此时，Height=3600，Width=4800，ScaleHeight=-1500，ScaleWidth＝1500（twip）。 程序运行后，单击Commandl，结果如图6．1中左图所示，单击Command2，结果如图9-1中右图所示。

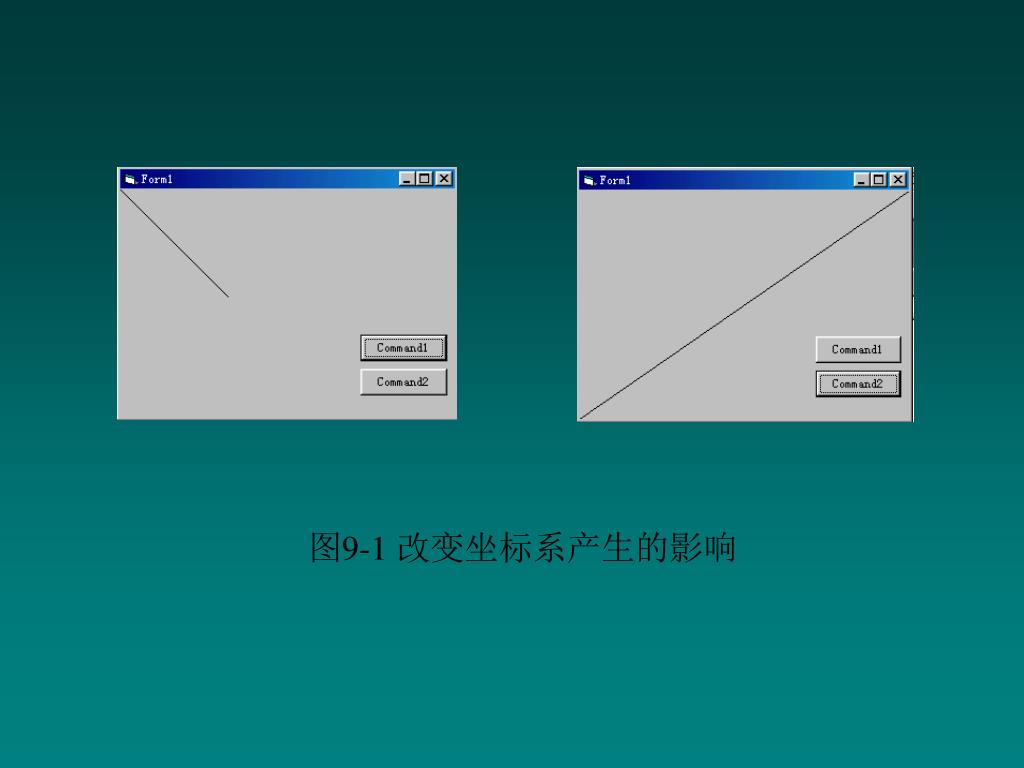

  6. 图9-1 改变坐标系产生的影响

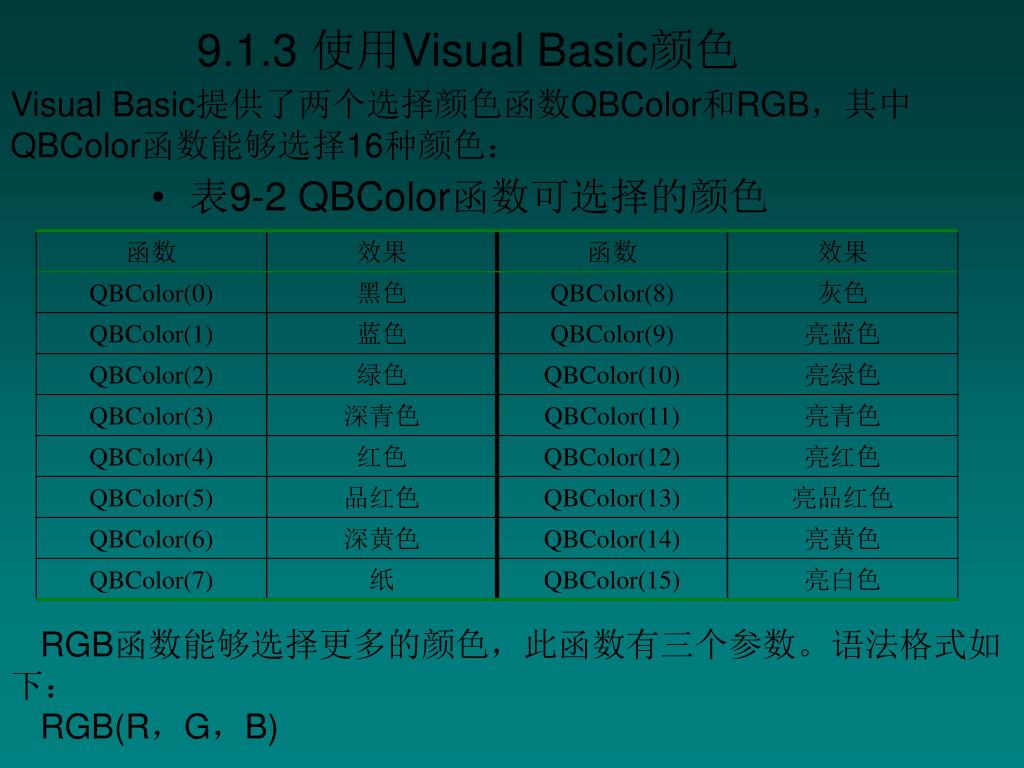

  7. 9.1.3 使用Visual Basic颜色 Visual Basic提供了两个选择颜色函数QBColor和RGB，其中QBColor函数能够选择16种颜色： • 表9-2 QBColor函数可选择的颜色 RGB函数能够选择更多的颜色，此函数有三个参数。语法格式如下： RGB(R，G，B)

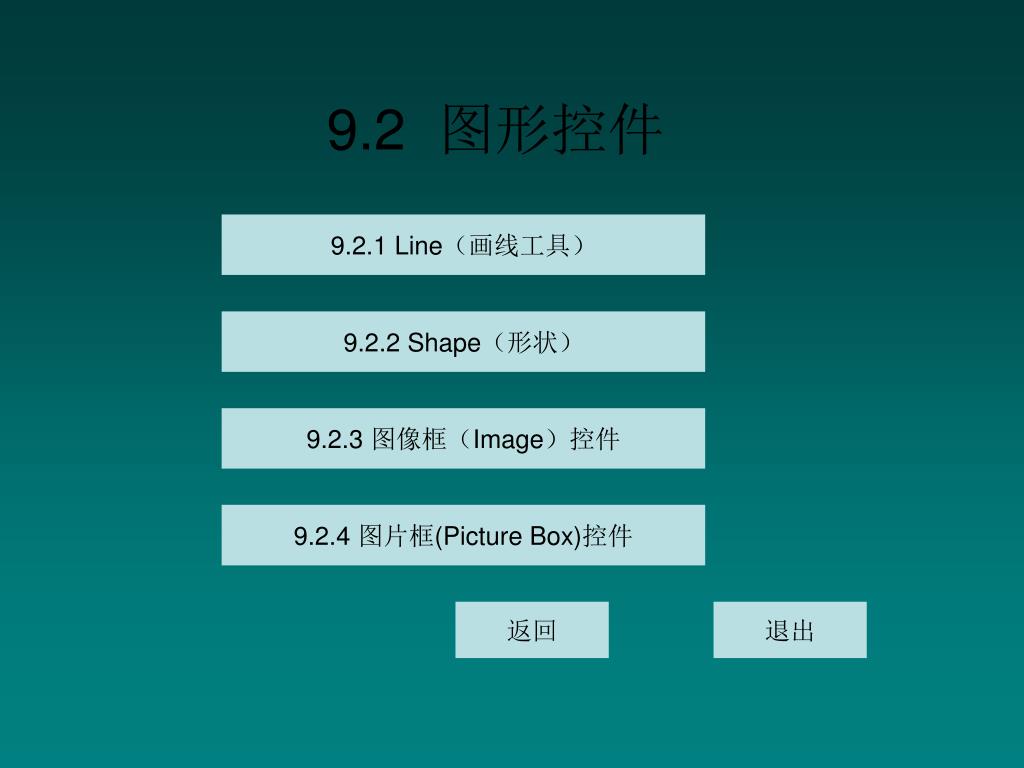

  8. 9.2 图形控件 9.2.1 Line（画线工具） 9.2.2 Shape（形状） 9.2.3 图像框（Image）控件 9.2.4 图片框(Picture Box)控件 返回 退出

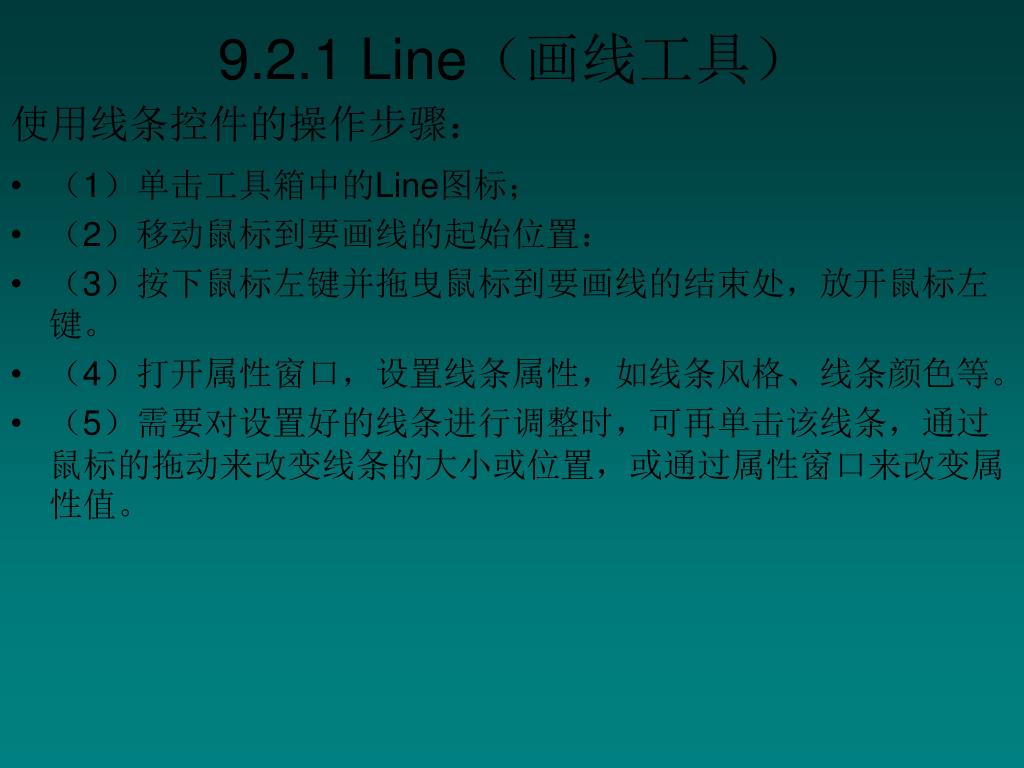

  9. 9.2.1 Line（画线工具） 使用线条控件的操作步骤： • （1）单击工具箱中的Line图标； • （2）移动鼠标到要画线的起始位置： • （3）按下鼠标左键并拖曳鼠标到要画线的结束处，放开鼠标左键。 • （4）打开属性窗口，设置线条属性，如线条风格、线条颜色等。 • （5）需要对设置好的线条进行调整时，可再单击该线条，通过鼠标的拖动来改变线条的大小或位置，或通过属性窗口来改变属性值。

  10. 线条控件的主要属性： 1) BorderStyle属性:设置线条的类型。各个属性值代表的线条类型如下： 0 透明线 1 实心线 2 长划线 3 点线 4 点划线 5 点点相间的长划线 6 内部实线 如图9-2是BorderStyle属性设置为不同值时线条的形状。 图9-2 BorderStyle属性设置为不同值时线条的形状

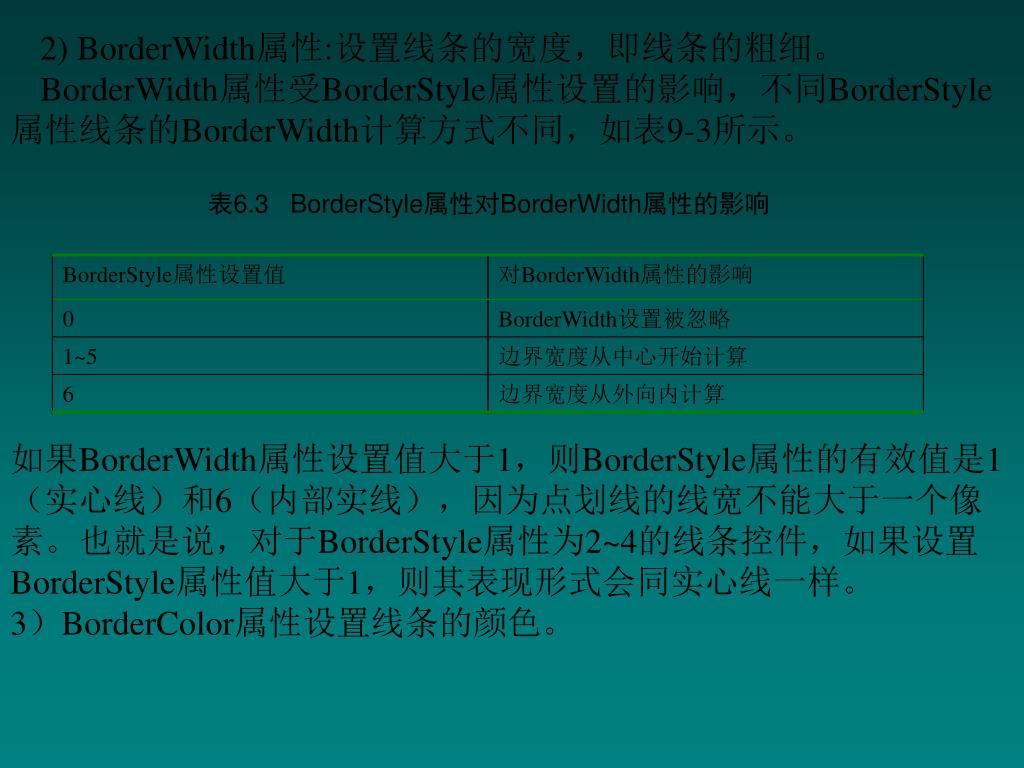

  11. 2) BorderWidth属性:设置线条的宽度，即线条的粗细。 BorderWidth属性受BorderStyle属性设置的影响，不同BorderStyle属性线条的BorderWidth计算方式不同，如表9-3所示。 表6.3 BorderStyle属性对BorderWidth属性的影响 如果BorderWidth属性设置值大于1，则BorderStyle属性的有效值是1（实心线）和6（内部实线），因为点划线的线宽不能大于一个像素。也就是说，对于BorderStyle属性为2~4的线条控件，如果设置BorderStyle属性值大于1，则其表现形式会同实心线一样。 3）BorderColor属性设置线条的颜色。

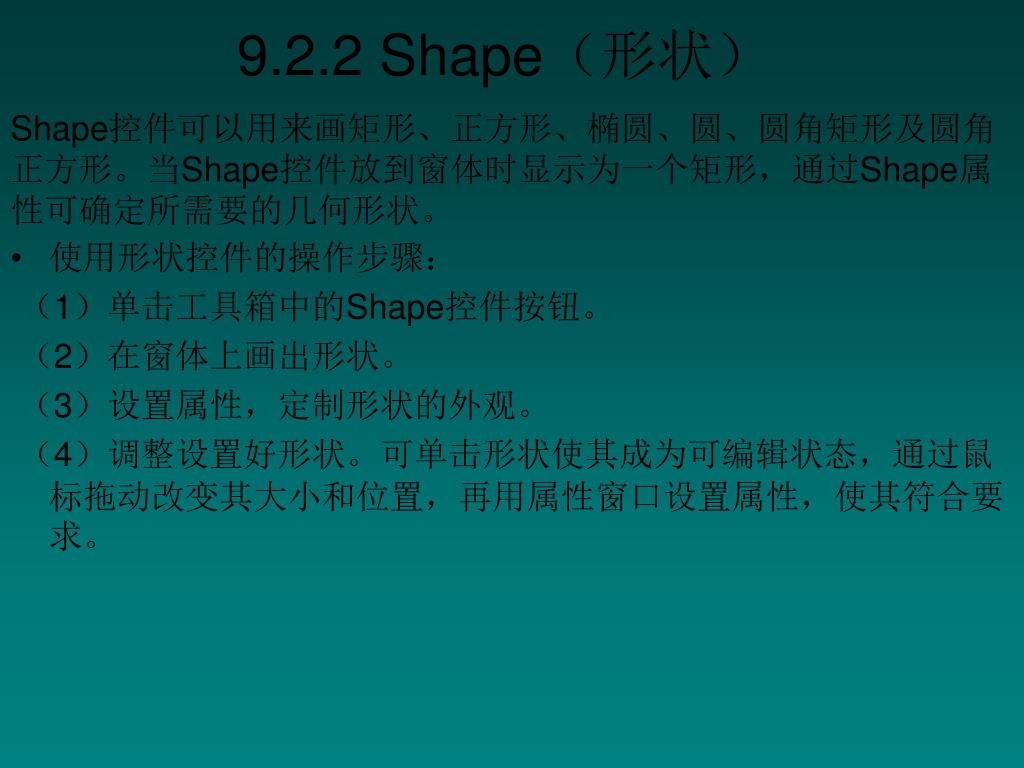

  12. 9.2.2 Shape（形状） Shape控件可以用来画矩形、正方形、椭圆、圆、圆角矩形及圆角正方形。当Shape控件放到窗体时显示为一个矩形，通过Shape属性可确定所需要的几何形状。 • 使用形状控件的操作步骤： （1）单击工具箱中的Shape控件按钮。 （2）在窗体上画出形状。 （3）设置属性，定制形状的外观。 （4）调整设置好形状。可单击形状使其成为可编辑状态，通过鼠标拖动改变其大小和位置，再用属性窗口设置属性，使其符合要求。

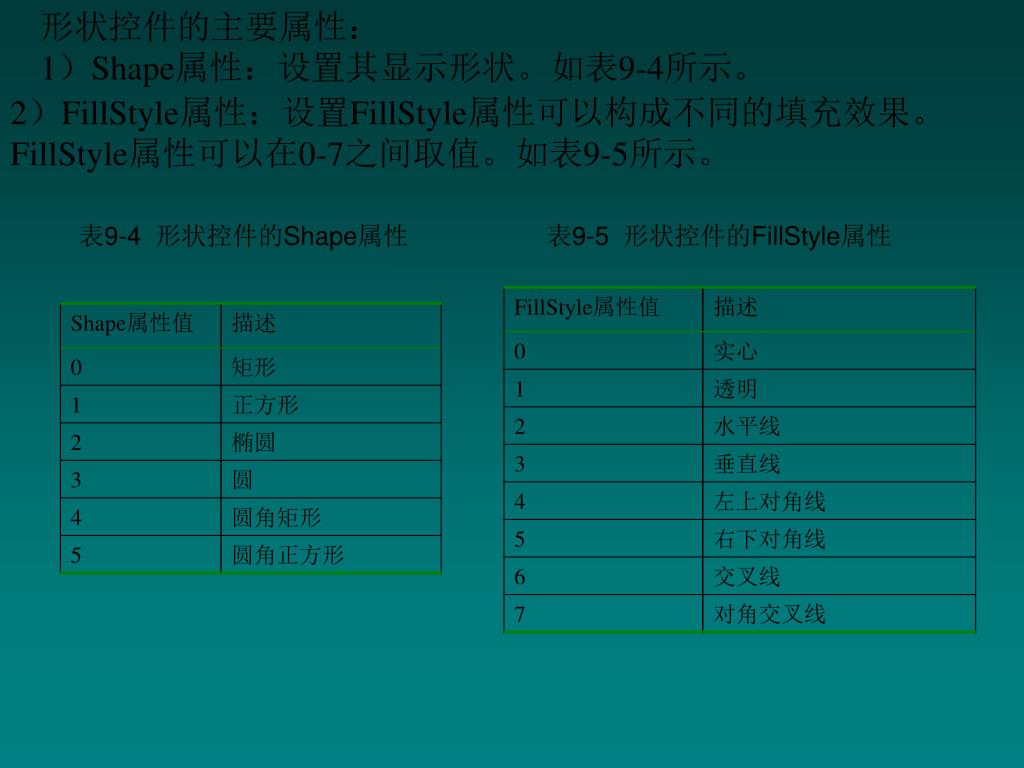

  13. 形状控件的主要属性： 1）Shape属性：设置其显示形状。如表9-4所示。 2）FillStyle属性：设置FillStyle属性可以构成不同的填充效果。FillStyle属性可以在0-7之间取值。如表9-5所示。 表9-4 形状控件的Shape属性 表9-5 形状控件的FillStyle属性

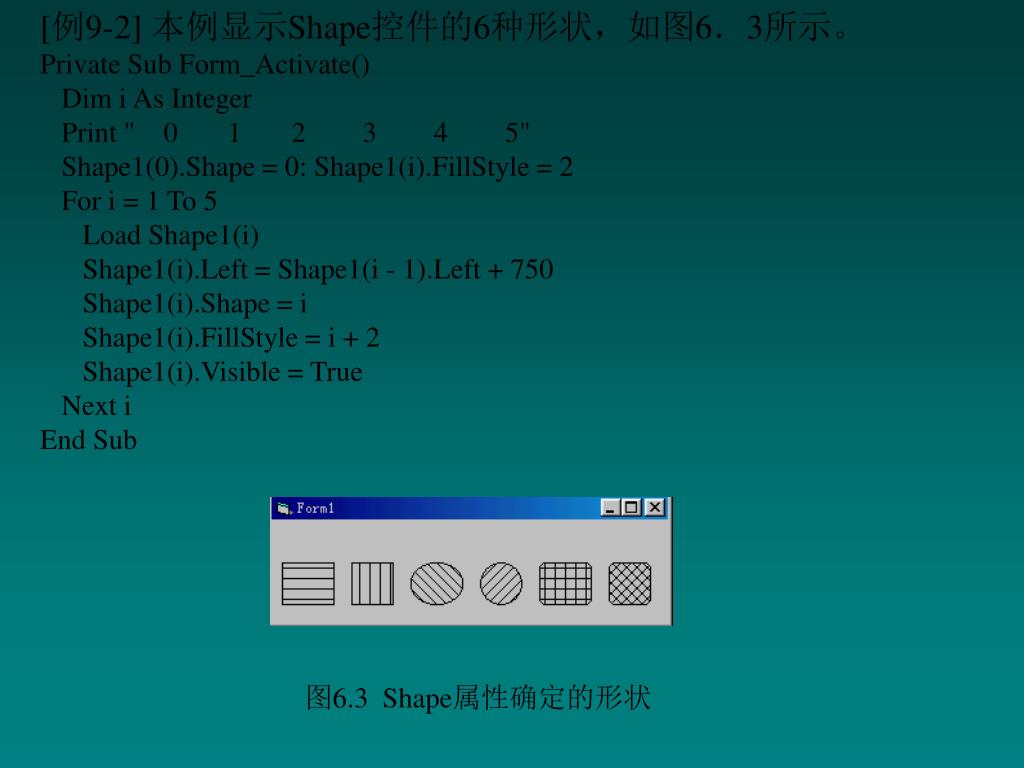

  14. [例9-2] 本例显示Shape控件的6种形状，如图6．3所示。 Private Sub Form_Activate() Dim i As Integer Print " 0 1 2 3 4 5" Shape1(0).Shape = 0: Shape1(i).FillStyle = 2 For i = 1 To 5 Load Shape1(i) Shape1(i).Left = Shape1(i - 1).Left + 750 Shape1(i).Shape = i Shape1(i).FillStyle = i + 2 Shape1(i).Visible = True Next i End Sub 图6.3 Shape属性确定的形状

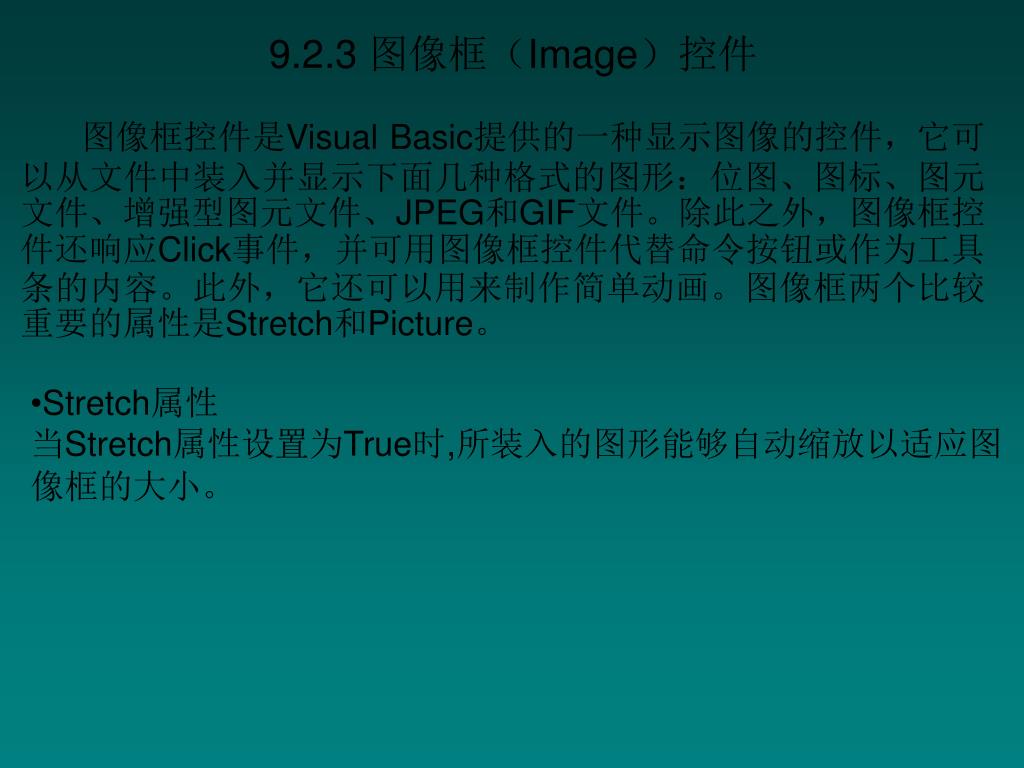

  15. 9.2.3 图像框（Image）控件 图像框控件是Visual Basic提供的一种显示图像的控件，它可以从文件中装入并显示下面几种格式的图形：位图、图标、图元文件、增强型图元文件、JPEG和GIF文件。除此之外，图像框控件还响应Click事件，并可用图像框控件代替命令按钮或作为工具条的内容。此外，它还可以用来制作简单动画。图像框两个比较重要的属性是Stretch和Picture。 • Stretch属性 • 当Stretch属性设置为True时,所装入的图形能够自动缩放以适应图像框的大小。

  16. Picture属性 • Picture属性与图像数据有关。为显示一幅图像，需要对Picture属性赋值。可以用LoadPicture方法,也可用其他图像框或图片框的图像数据来赋值。下面是使用LoadPicture的例子： • Image1.Picture=LoadPicture(“c:\windows\winupd.ico”) • 把图像框2的图像赋给图像框1的例子是： • Image1.Picture= Image2.Picture • 把图片框1的图像赋给图像框1的例子是 • Image1.Picture= Picture1.Picture

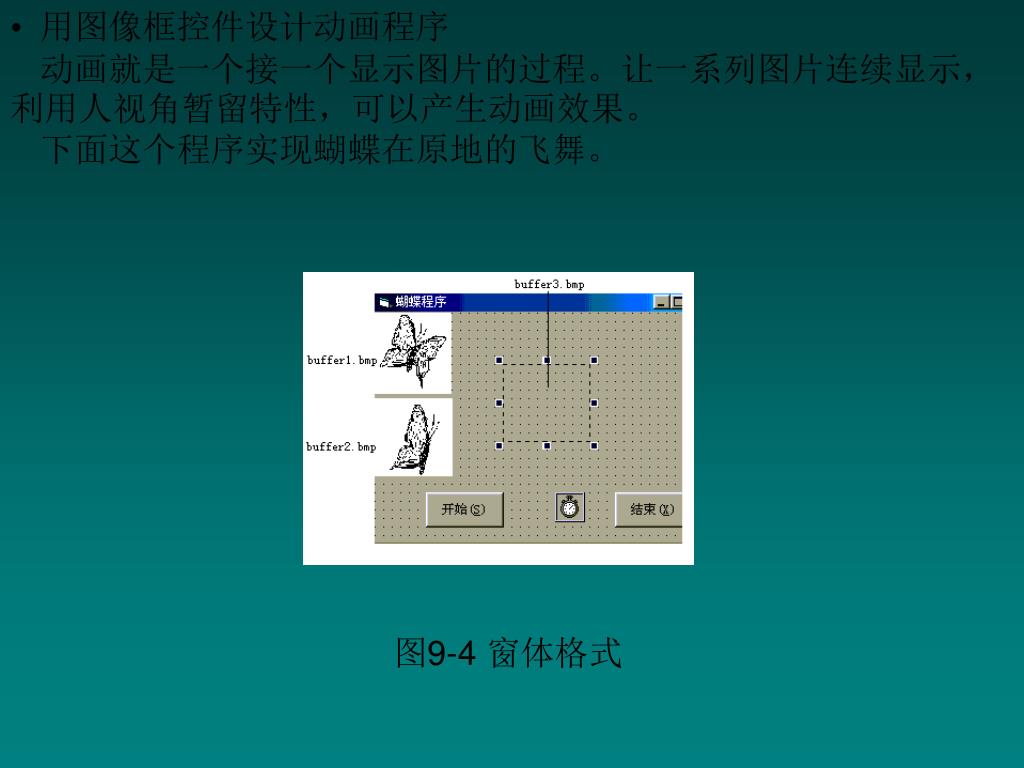

  17. 用图像框控件设计动画程序 • 动画就是一个接一个显示图片的过程。让一系列图片连续显示，利用人视角暂留特性，可以产生动画效果。 • 下面这个程序实现蝴蝶在原地的飞舞。 图9-4 窗体格式

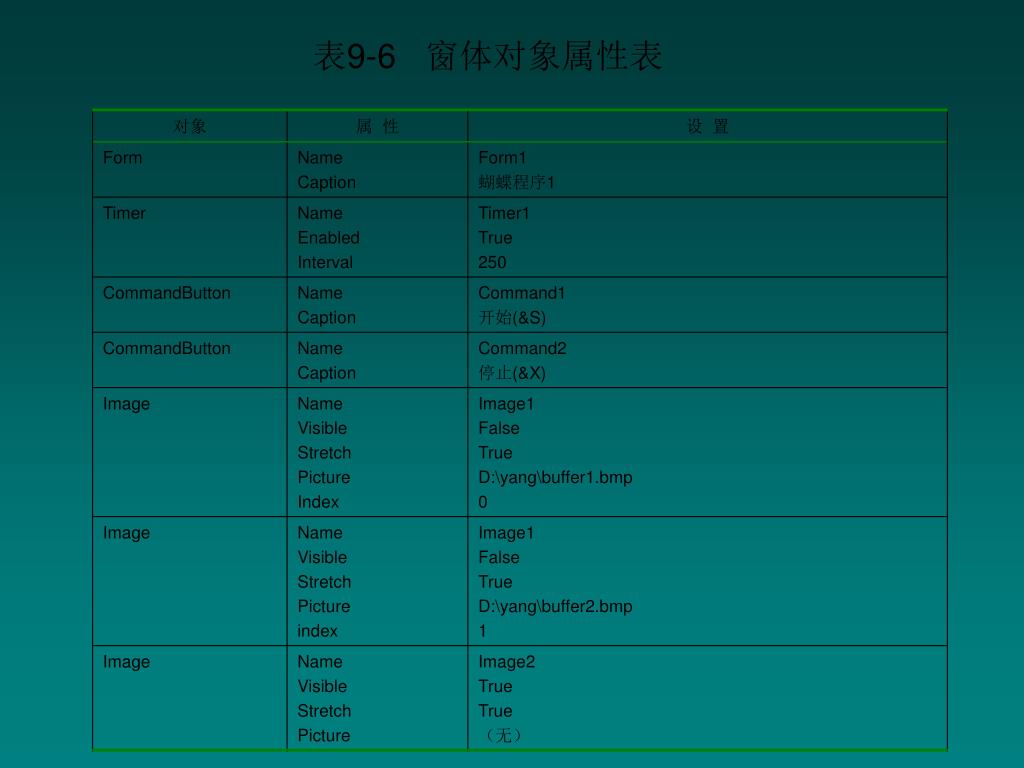

  18. 表9-6 窗体对象属性表

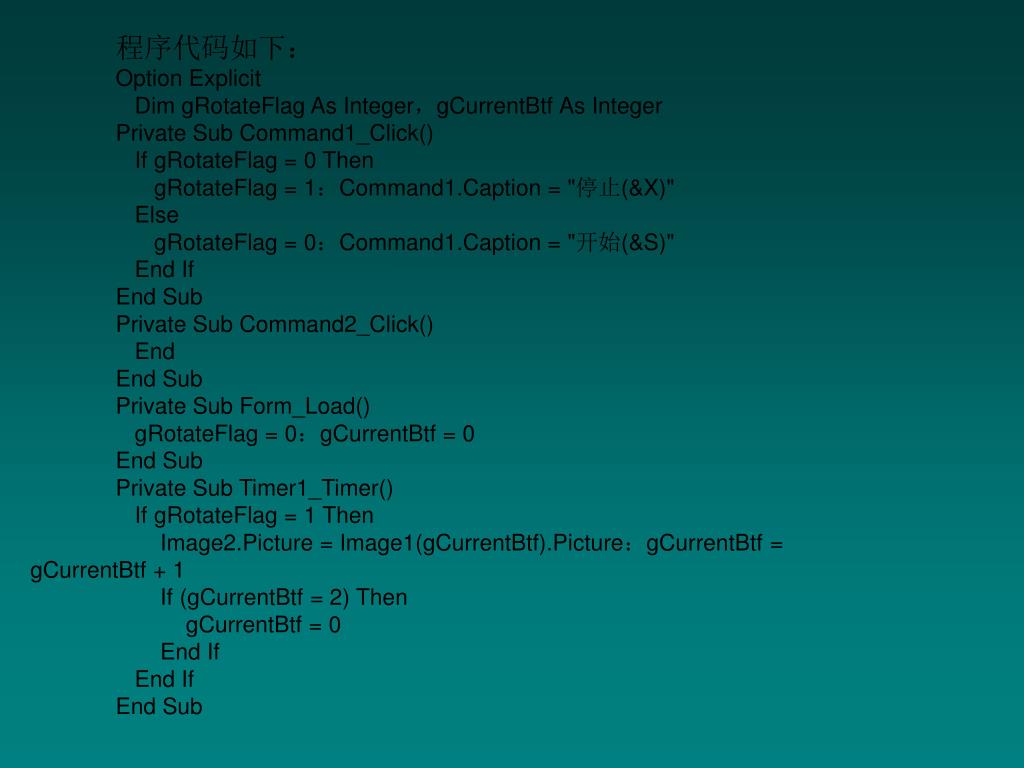

  19. 程序代码如下： Option Explicit Dim gRotateFlag As Integer，gCurrentBtf As Integer Private Sub Command1_Click() If gRotateFlag = 0 Then gRotateFlag = 1：Command1.Caption = "停止(&X)" Else gRotateFlag = 0：Command1.Caption = "开始(&S)" End If End Sub Private Sub Command2_Click() End End Sub Private Sub Form_Load() gRotateFlag = 0：gCurrentBtf = 0 End Sub Private Sub Timer1_Timer() If gRotateFlag = 1 Then Image2.Picture = Image1(gCurrentBtf).Picture：gCurrentBtf = gCurrentBtf + 1 If (gCurrentBtf = 2) Then gCurrentBtf = 0 End If End If End Sub

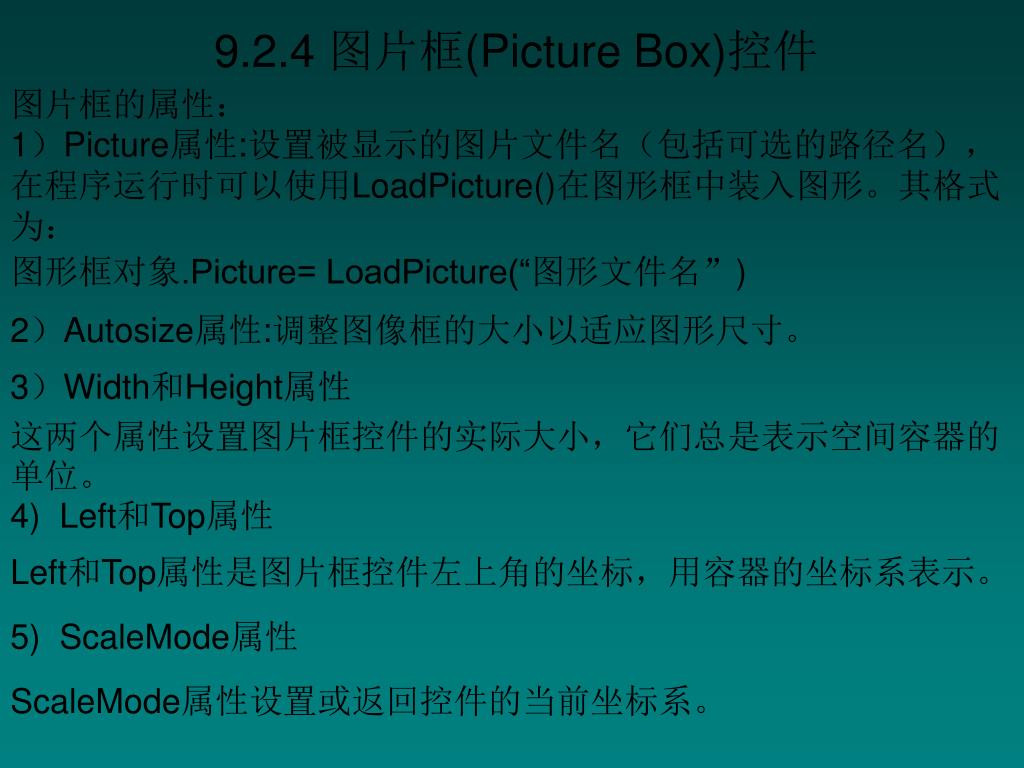

  20. 9.2.4 图片框(Picture Box)控件 图片框的属性： 1）Picture属性:设置被显示的图片文件名（包括可选的路径名），在程序运行时可以使用LoadPicture()在图形框中装入图形。其格式为： 图形框对象.Picture= LoadPicture(“图形文件名”) 2）Autosize属性:调整图像框的大小以适应图形尺寸。 3）Width和Height属性 这两个属性设置图片框控件的实际大小，它们总是表示空间容器的单位。 4) Left和Top属性 Left和Top属性是图片框控件左上角的坐标，用容器的坐标系表示。 5) ScaleMode属性 ScaleMode属性设置或返回控件的当前坐标系。

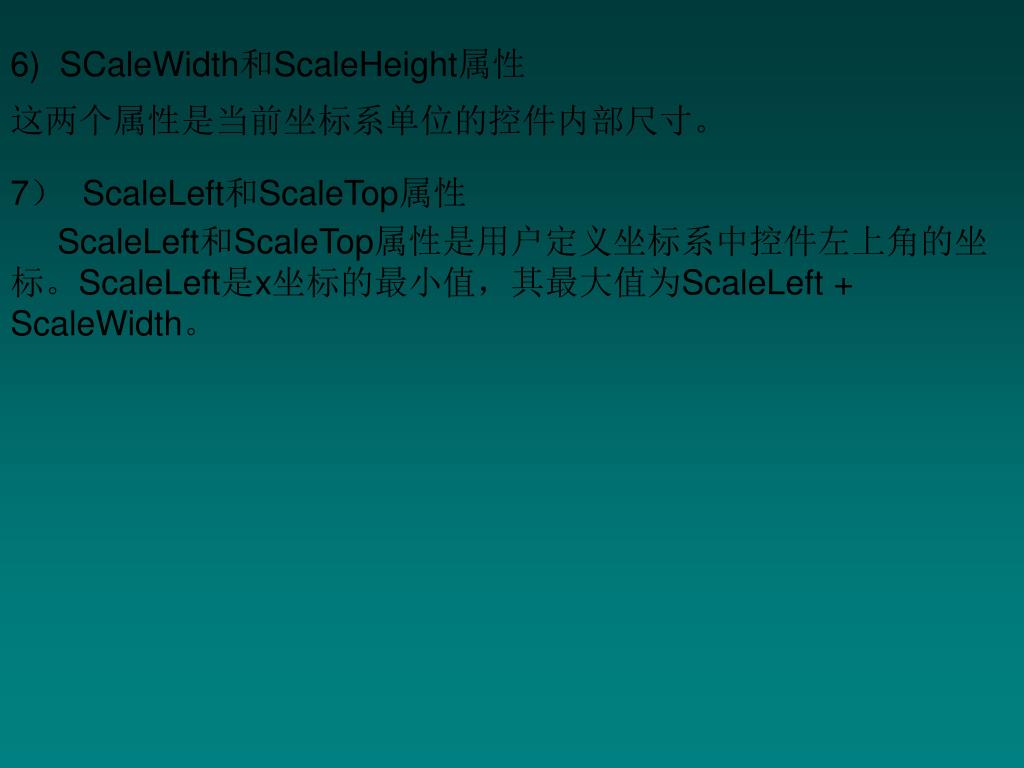

  21. 6) SCaleWidth和ScaleHeight属性 这两个属性是当前坐标系单位的控件内部尺寸。 7） ScaleLeft和ScaleTop属性 ScaleLeft和ScaleTop属性是用户定义坐标系中控件左上角的坐标。ScaleLeft是x坐标的最小值，其最大值为ScaleLeft + ScaleWidth。

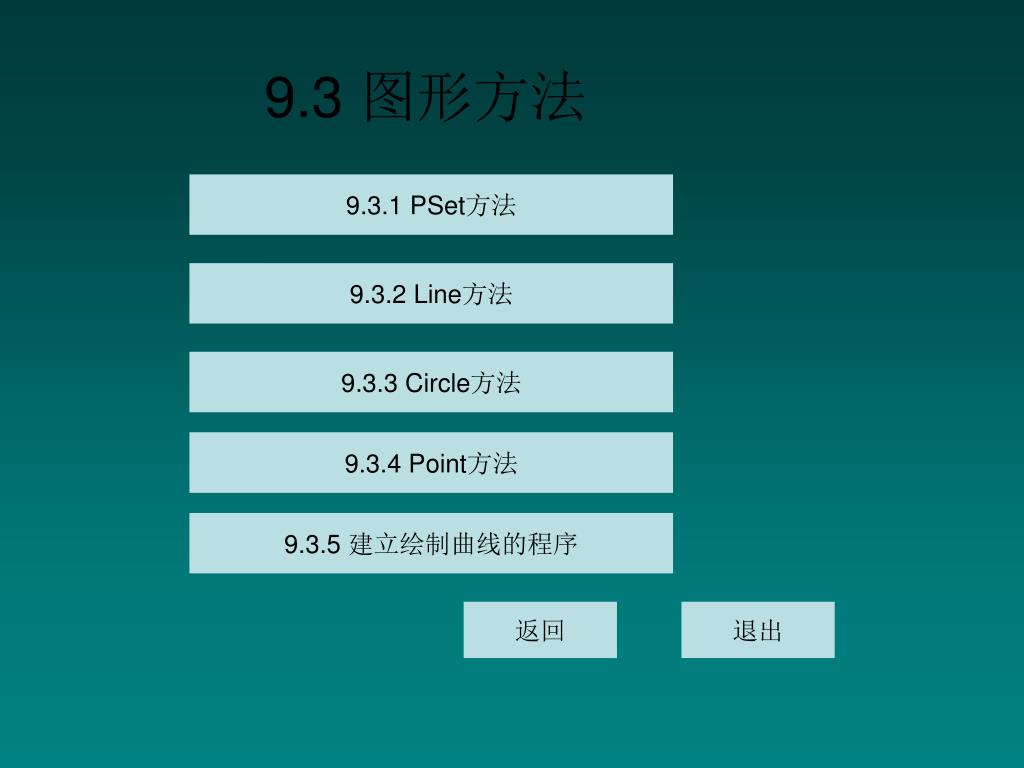

  22. 9.3 图形方法 9.3.1 PSet方法 9.3.2 Line方法 9.3.3 Circle方法 9.3.4 Point方法 9.3.5 建立绘制曲线的程序 返回 退出

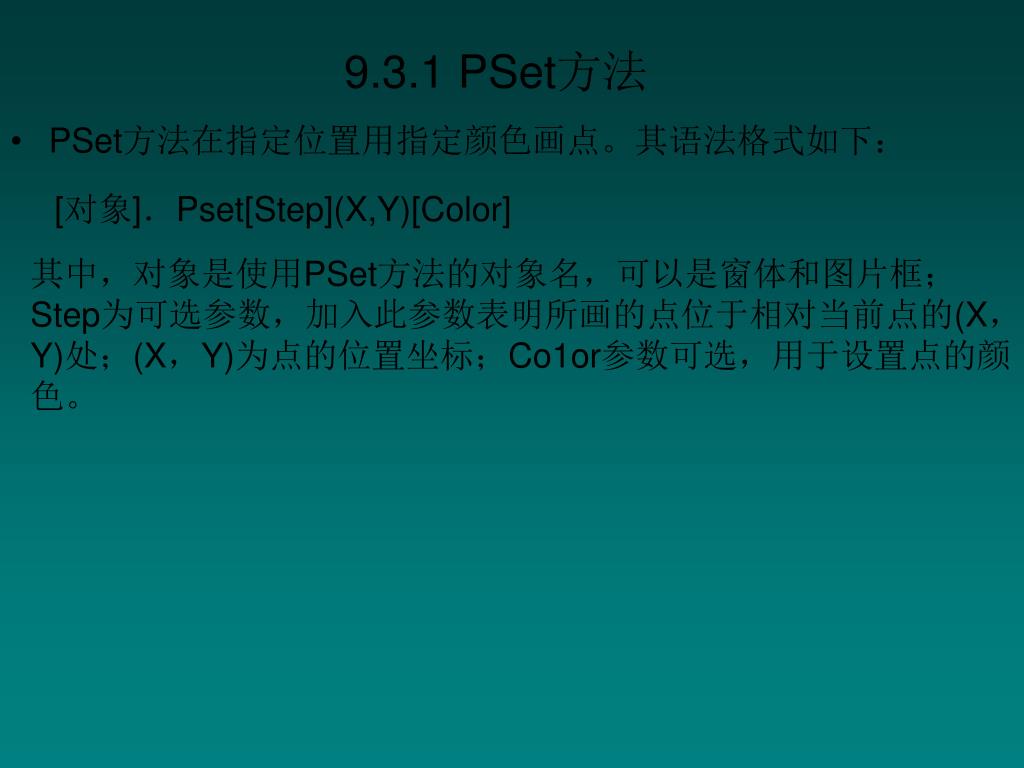

  23. 9.3.1 PSet方法 • PSet方法在指定位置用指定颜色画点。其语法格式如下： [对象]．Pset[Step](X,Y)[Color] 其中，对象是使用PSet方法的对象名，可以是窗体和图片框；Step为可选参数，加入此参数表明所画的点位于相对当前点的(X，Y)处；(X，Y)为点的位置坐标；Co1or参数可选，用于设置点的颜色。

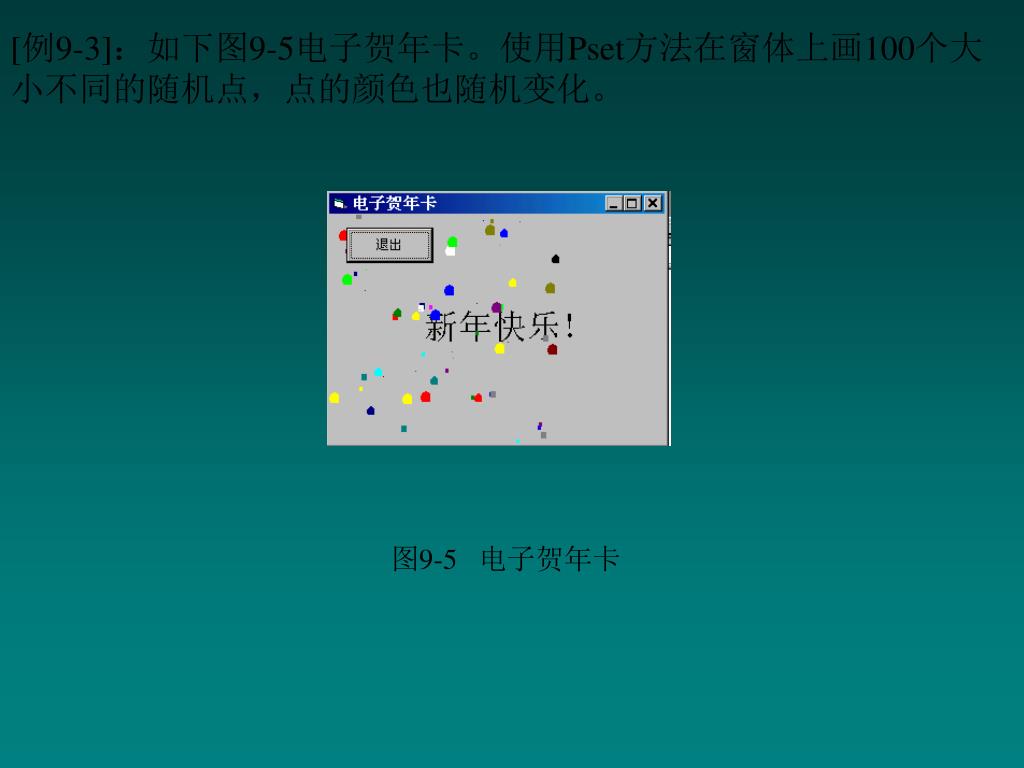

  24. [例9-3]：如下图9-5电子贺年卡。使用Pset方法在窗体上画100个大小不同的随机点，点的颜色也随机变化。[例9-3]：如下图9-5电子贺年卡。使用Pset方法在窗体上画100个大小不同的随机点，点的颜色也随机变化。 图9-5 电子贺年卡

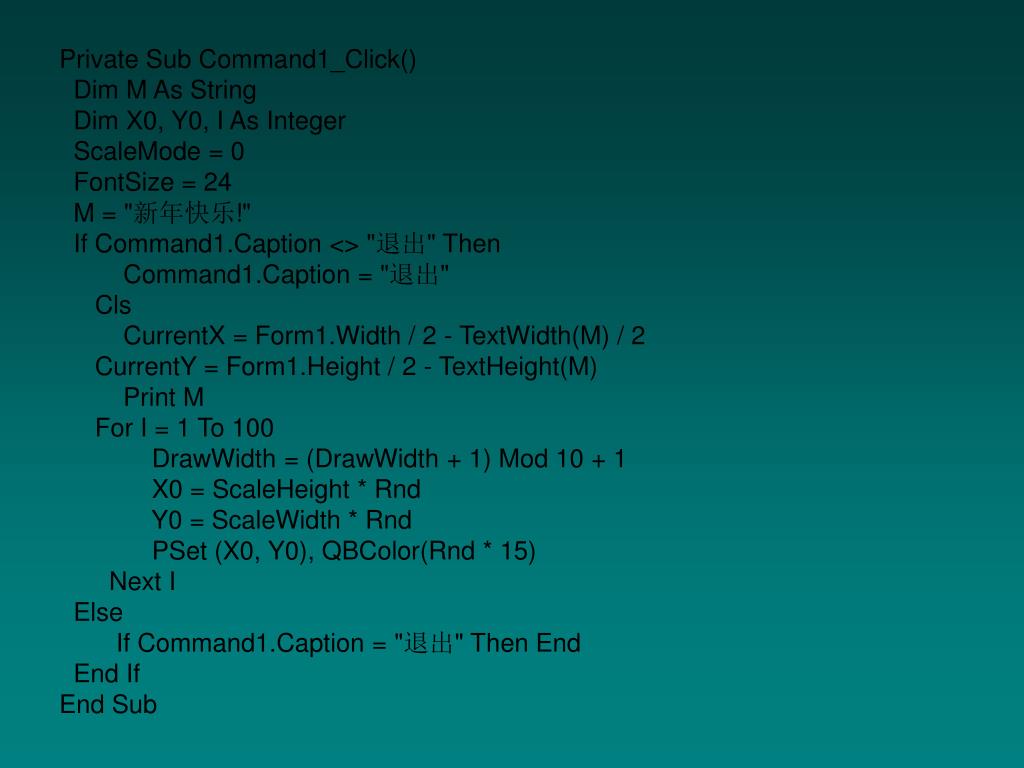

  25. Private Sub Command1_Click() Dim M As String Dim X0, Y0, I As Integer ScaleMode = 0 FontSize = 24 M = "新年快乐!" If Command1.Caption <> "退出" Then Command1.Caption = "退出" Cls CurrentX = Form1.Width / 2 - TextWidth(M) / 2 CurrentY = Form1.Height / 2 - TextHeight(M) Print M For I = 1 To 100 DrawWidth = (DrawWidth + 1) Mod 10 + 1 X0 = ScaleHeight * Rnd Y0 = ScaleWidth * Rnd PSet (X0, Y0), QBColor(Rnd * 15) Next I Else If Command1.Caption = "退出" Then End End If End Sub

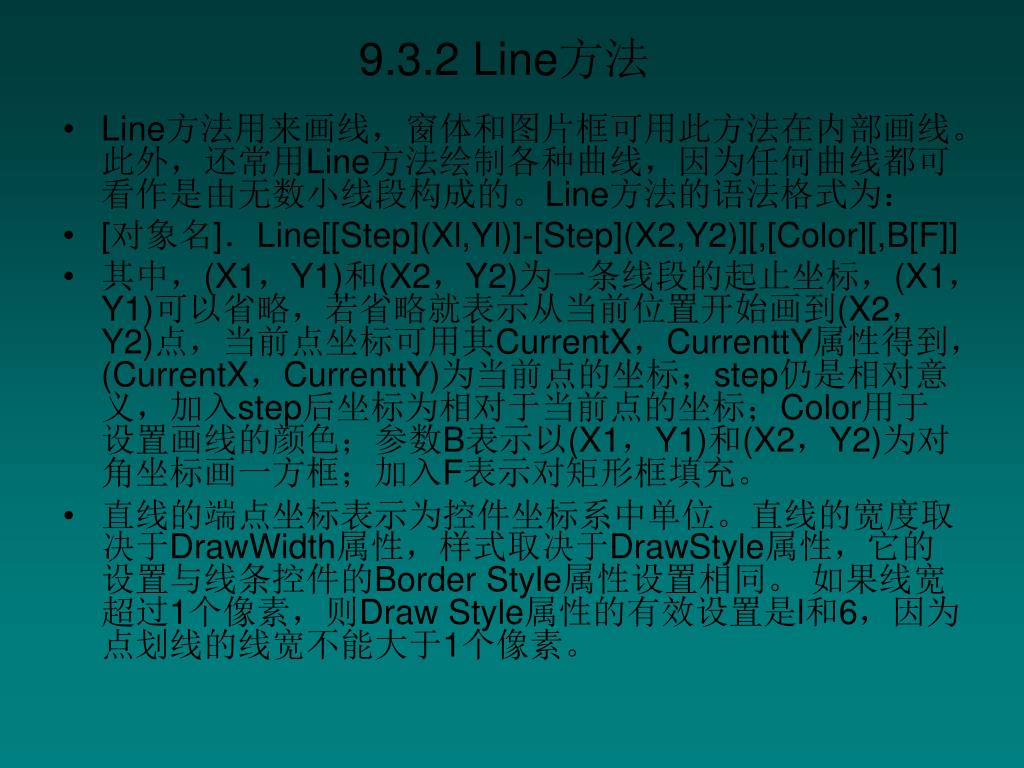

  26. 9.3.2 Line方法 • Line方法用来画线，窗体和图片框可用此方法在内部画线。此外，还常用Line方法绘制各种曲线，因为任何曲线都可看作是由无数小线段构成的。Line方法的语法格式为： • [对象名]．Line[[Step](Xl,Yl)]-[Step](X2,Y2)][,[Color][,B[F]] • 其中，(X1，Y1)和(X2，Y2)为一条线段的起止坐标，(X1，Y1)可以省略，若省略就表示从当前位置开始画到(X2，Y2)点，当前点坐标可用其CurrentX，CurrenttY属性得到，(CurrentX，CurrenttY)为当前点的坐标；step仍是相对意义，加入step后坐标为相对于当前点的坐标；Color用于设置画线的颜色；参数B表示以(X1，Y1)和(X2，Y2)为对角坐标画一方框；加入F表示对矩形框填充。 • 直线的端点坐标表示为控件坐标系中单位。直线的宽度取决于DrawWidth属性，样式取决于DrawStyle属性，它的设置与线条控件的Border Style属性设置相同。 如果线宽超过1个像素，则Draw Style属性的有效设置是l和6，因为点划线的线宽不能大于1个像素。

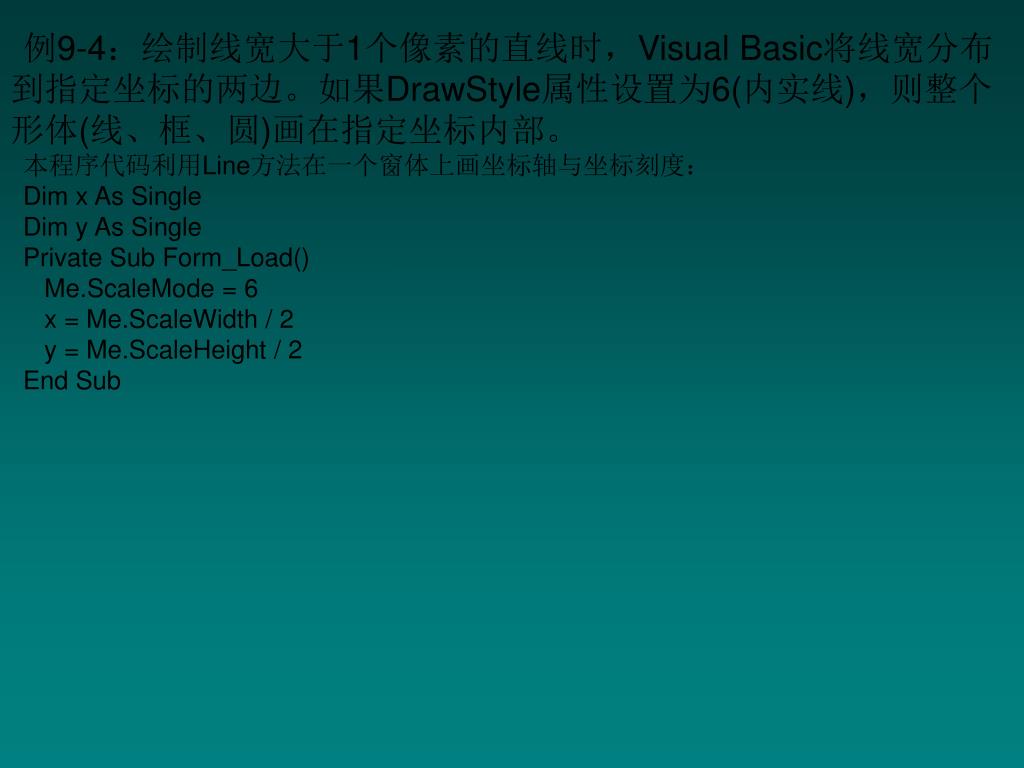

  27. 例9-4：绘制线宽大于1个像素的直线时，Visual Basic将线宽分布到指定坐标的两边。如果DrawStyle属性设置为6(内实线)，则整个形体(线、框、圆)画在指定坐标内部。 本程序代码利用Line方法在一个窗体上画坐标轴与坐标刻度： Dim x As Single Dim y As Single Private Sub Form_Load() Me.ScaleMode = 6 x = Me.ScaleWidth / 2 y = Me.ScaleHeight / 2 End Sub

  28. Private Sub Form_click() AutoRedraw = True Line (x, 0)-(x, Me.ScaleHeight), RGB(255, 0, 0) Line (0, y)-(Me.ScaleWidth, y), RGB(255, 0, 0) CurentX = x - 4 CurentY = y + 0.5 Print 0 For xt = -10 To 10 If xt <> 0 Then st = xt * 10 CurentX = x + st - 3 CurentY = y + 0.5 Print xt Line (x + st, y - 1)-(x + st, y), RGB(255, 0, 0) End If Next xt For yt = -5 To 7 If yt <> 0 Then st = yt * 10 CurentX = x - 4 CurentY = y + st - 1 Print yt Line (x, y + st)-(x + 1, y + st), RGB(255, 0, 0) End If Next yt End Sub

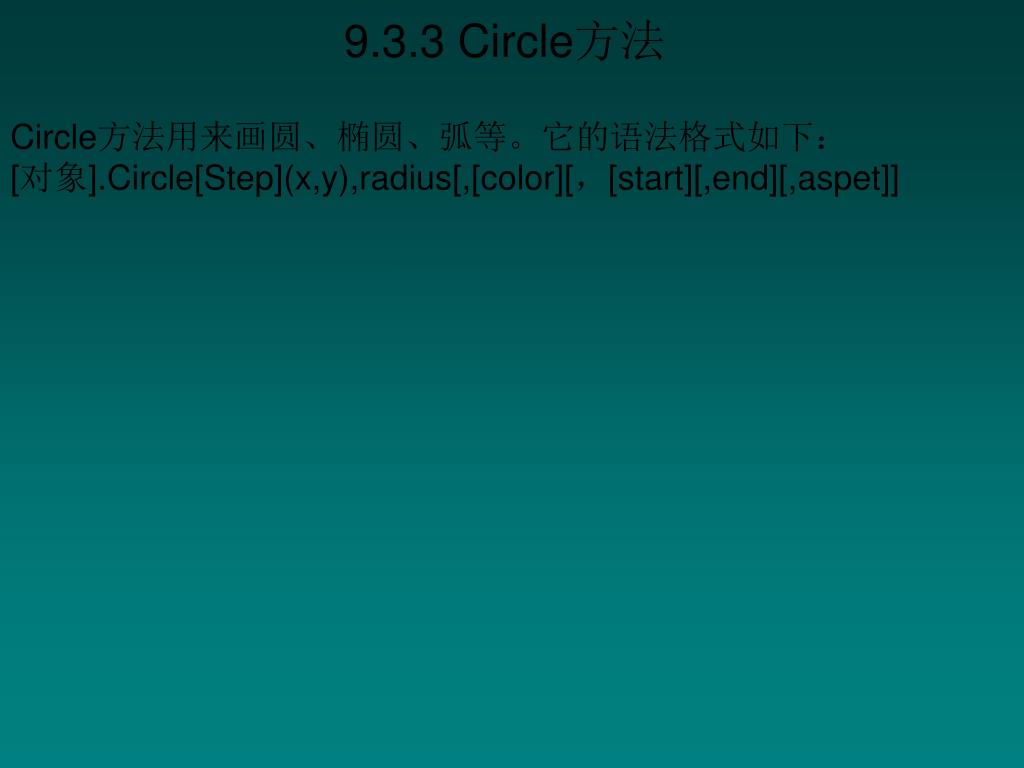

  29. 9.3.3 Circle方法 Circle方法用来画圆、椭圆、弧等。它的语法格式如下： [对象].Circle[Step](x,y),radius[,[color][，[start][,end][,aspet]]

  30. [例9-5]：用Circle方法在窗体上绘制由圆环构成的艺术图案。构造图案的算法为：将一个半径为r的圆周等分为n份，以这n个等分点为圆心，以半径r1绘制n个圆。设定圆的半径为窗体高度的1/4，圆心在窗体的中心，在圆周上等分50份。如图9-6所示。[例9-5]：用Circle方法在窗体上绘制由圆环构成的艺术图案。构造图案的算法为：将一个半径为r的圆周等分为n份，以这n个等分点为圆心，以半径r1绘制n个圆。设定圆的半径为窗体高度的1/4，圆心在窗体的中心，在圆周上等分50份。如图9-6所示。 Private Sub Form_Click() Dim r, x, y, x0, y0, st As Single Cls r = Form1.ScaleHeight / 4 x0 = Form1.ScaleWidth / 2 y0 = Form1.ScaleHeight / 2 st = 3.1415926 / 25 For i = 0 To 6.283185 Step st x = r * Cos(i) + x0 y = r * Sin(i) + y0 Circle (x, y), r * 0.9 Next i End Sub 图9-6绘制艺术图案

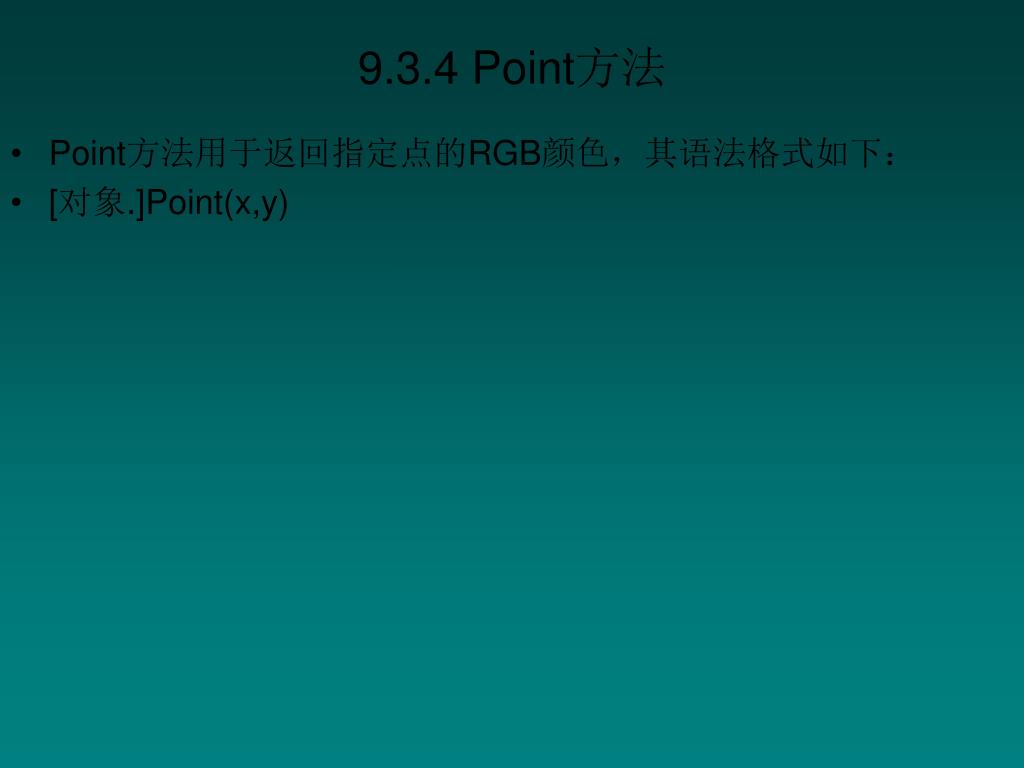

  31. 9.3.4 Point方法 • Point方法用于返回指定点的RGB颜色，其语法格式如下： • [对象.]Point(x,y)

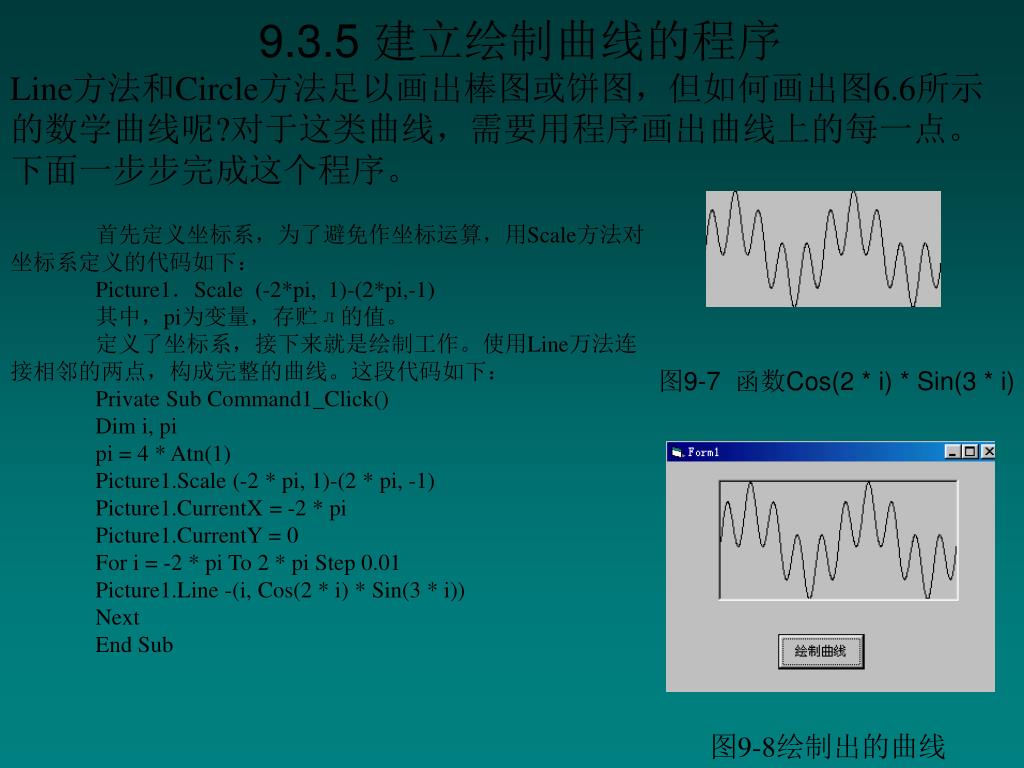

  32. 9.3.5 建立绘制曲线的程序 Line方法和Circle方法足以画出棒图或饼图，但如何画出图6.6所示的数学曲线呢?对于这类曲线，需要用程序画出曲线上的每一点。下面一步步完成这个程序。 首先定义坐标系，为了避免作坐标运算，用Scale方法对坐标系定义的代码如下： Picture1．Scale (-2*pi, 1)-(2*pi,-1) 其中，pi为变量，存贮л的值。 定义了坐标系，接下来就是绘制工作。使用Line万法连接相邻的两点，构成完整的曲线。这段代码如下： Private Sub Command1_Click() Dim i, pi pi = 4 * Atn(1) Picture1.Scale (-2 * pi, 1)-(2 * pi, -1) Picture1.CurrentX = -2 * pi Picture1.CurrentY = 0 For i = -2 * pi To 2 * pi Step 0.01 Picture1.Line -(i, Cos(2 * i) * Sin(3 * i)) Next End Sub 图9-7 函数Cos(2 * i) * Sin(3 * i) 图9-8绘制出的曲线
