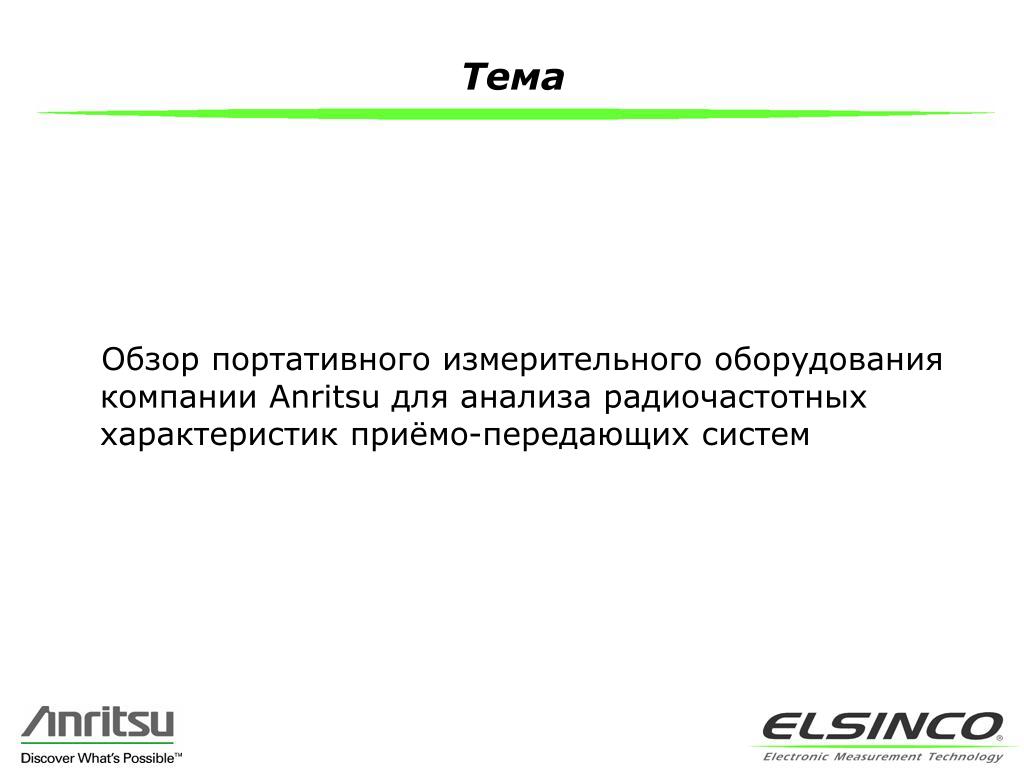

1. Тема Обзор портативного измерительного оборудования компании Anritsu для анализа радиочастотных характеристик приёмо-передающих систем

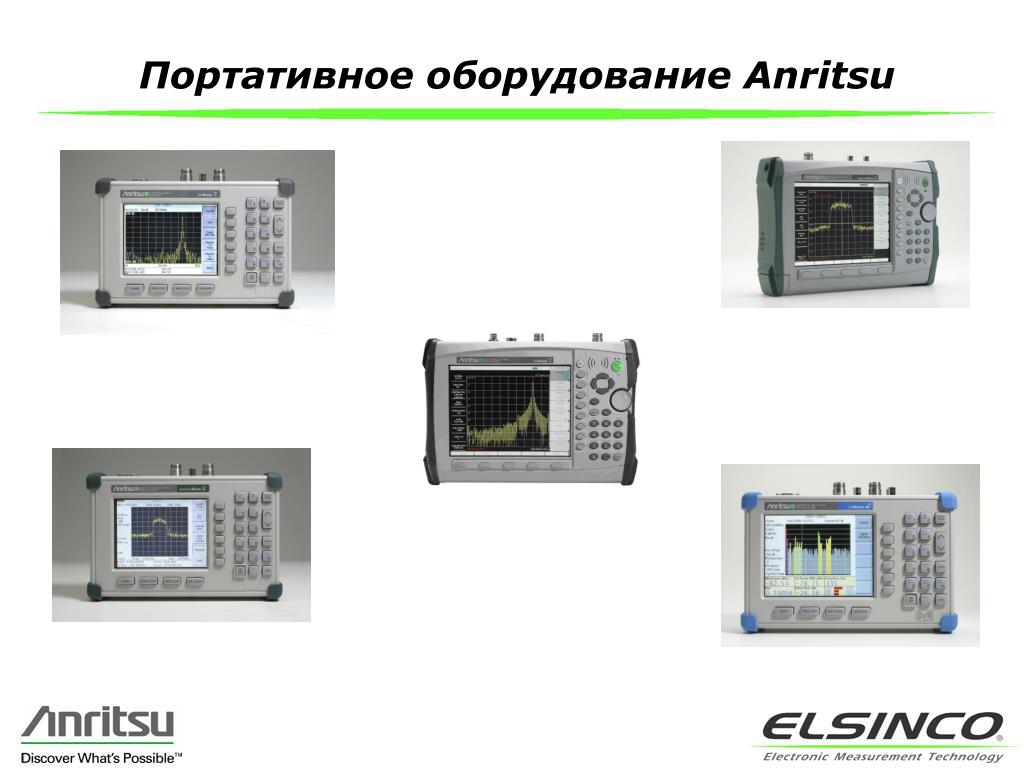

2. Портативное оборудование Anritsu

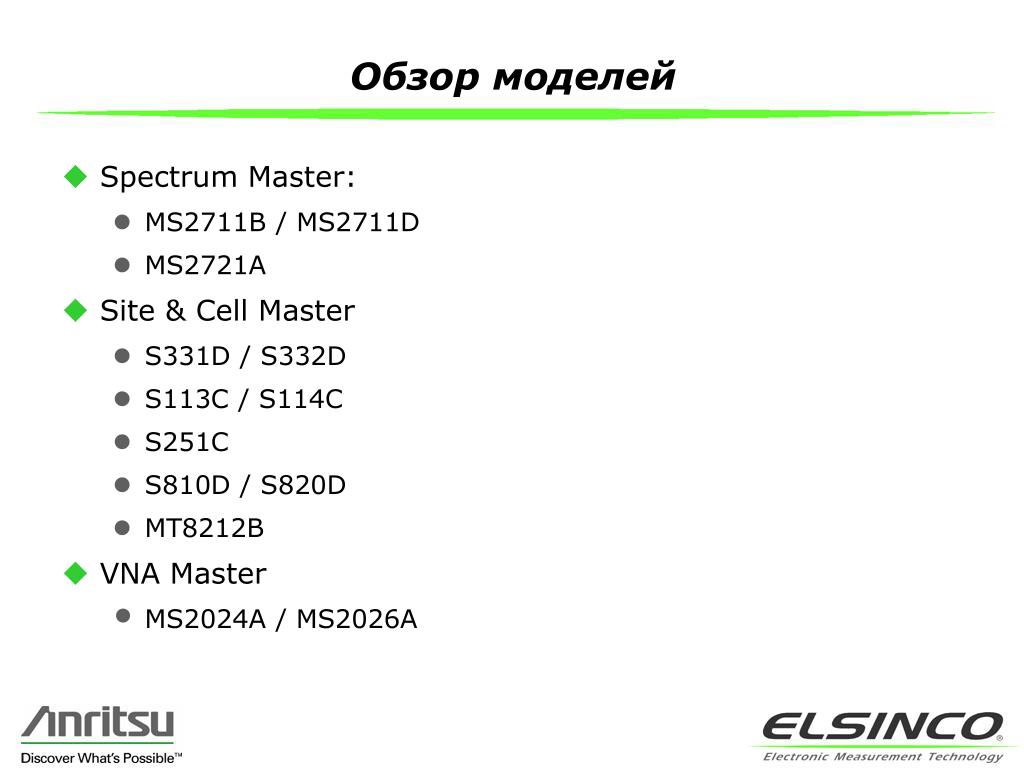

3. Обзор моделей • Spectrum Master: • MS2711B / MS2711D • MS2721A • Site & Cell Master • S331D / S332D • S113C / S114C • S251C • S810D / S820D • MT8212B • VNA Master • MS2024A / MS2026A

4. MS2711B / MS2711D – 3ГГцПортативный анализатор спектра

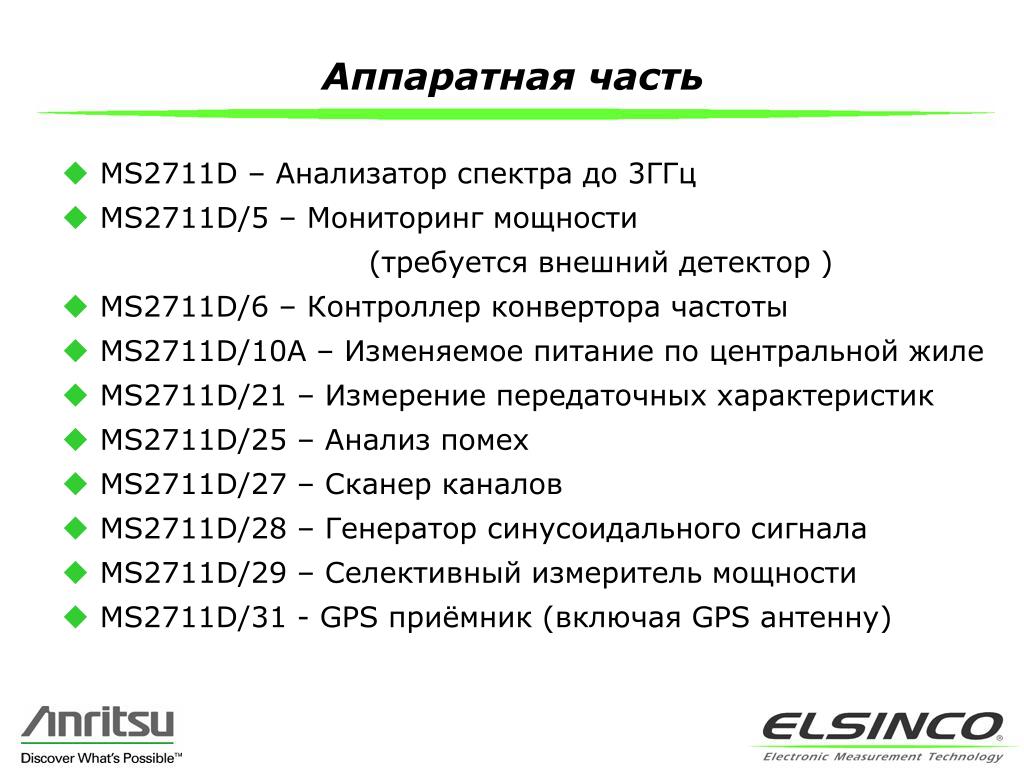

5. Аппаратная часть • MS2711D – Анализатор спектра до 3ГГц • MS2711D/5 – Мониторинг мощности (требуется внешний детектор ) • MS2711D/6 – Контроллер конвертора частоты • MS2711D/10A – Изменяемое питание по центральной жиле • MS2711D/21 – Измерение передаточных характеристик • MS2711D/25 – Анализ помех • MS2711D/27 – Сканер каналов • MS2711D/28 – Генератор синусоидального сигнала • MS2711D/29 – Селективный измеритель мощности • MS2711D/31 - GPS приёмник (включая GPS антенну)

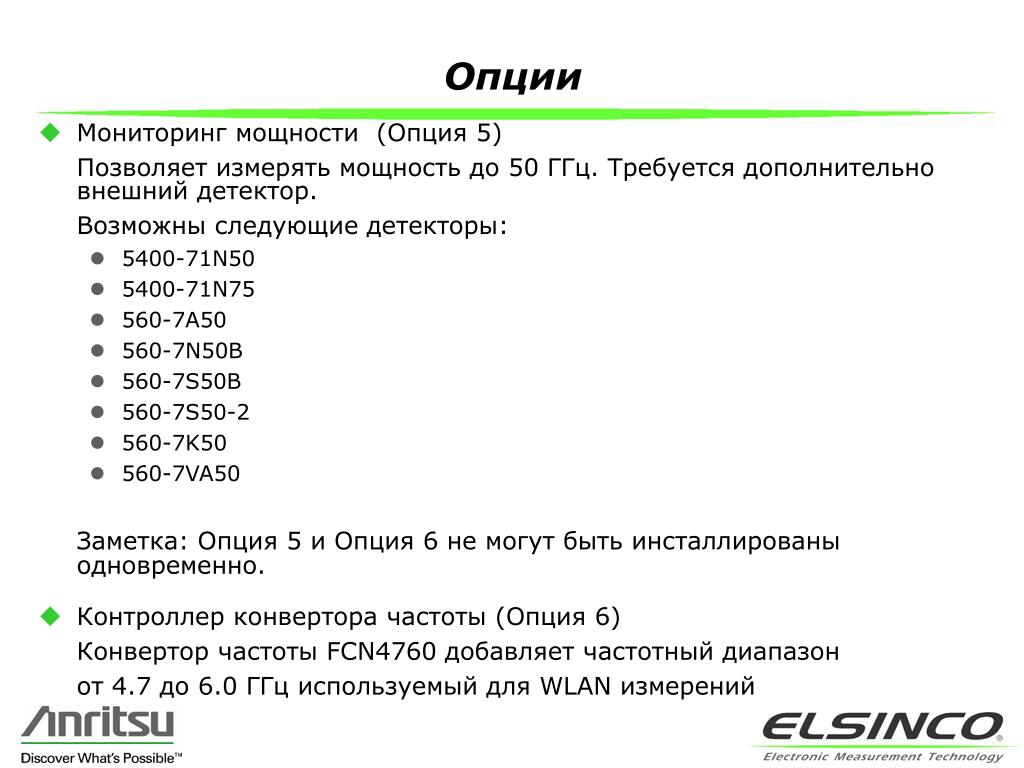

6. Опции • Мониторинг мощности (Опция 5) Позволяет измерять мощность до 50 ГГц. Требуется дополнительно внешний детектор. Возможны следующие детекторы: • 5400-71N50 • 5400-71N75 • 560-7A50 • 560-7N50B • 560-7S50B • 560-7S50-2 • 560-7K50 • 560-7VA50 Заметка: Опция 5 и Опция 6 не могут быть инсталлированы одновременно. • Контроллер конвертора частоты (Опция 6) Конвертор частоты FCN4760 добавляет частотный диапазон от 4.7 до 6.0 ГГциспользуемый для WLAN измерений

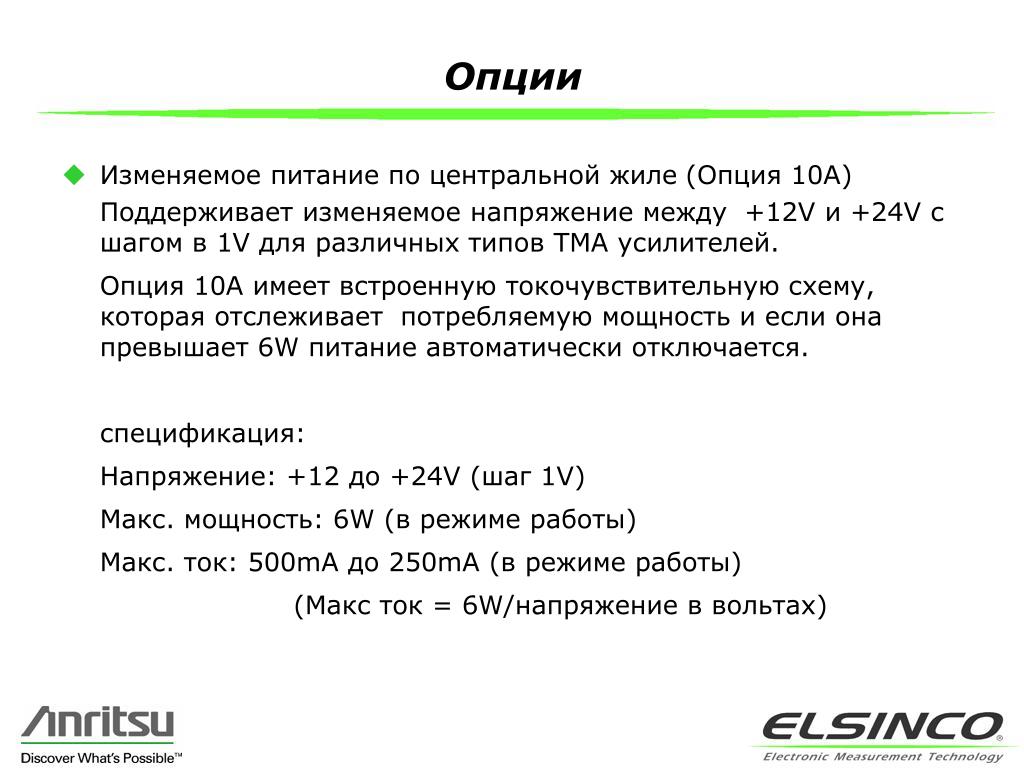

7. Опции • Изменяемое питание по центральной жиле (Опция 10A) Поддерживает изменяемое напряжение между +12V и +24V с шагом в 1V для различных типов TMA усилителей. Опция 10A имеет встроенную токочувствительную схему, которая отслеживает потребляемую мощность и если она превышает 6W питание автоматически отключается. спецификация: Напряжение: +12 до +24V (шаг 1V) Макс. мощность: 6W (в режиме работы) Макс. ток: 500mA до 250mA (в режиме работы) (Макс ток = 6W/напряжение в вольтах)

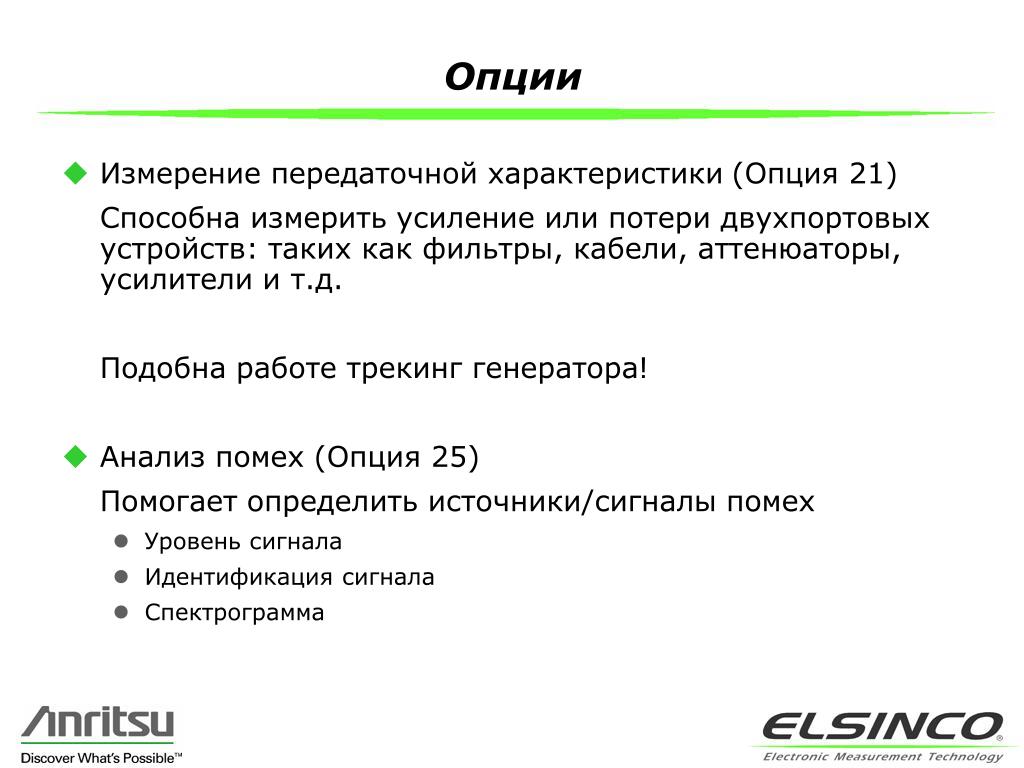

8. Опции • Измерение передаточной характеристики (Опция 21) Способна измерить усиление или потери двухпортовых устройств: таких как фильтры, кабели, аттенюаторы, усилители и т.д. Подобна работе трекинг генератора! • Анализ помех (Опция 25) Помогает определить источники/сигналы помех • Уровень сигнала • Идентификация сигнала • Спектрограмма

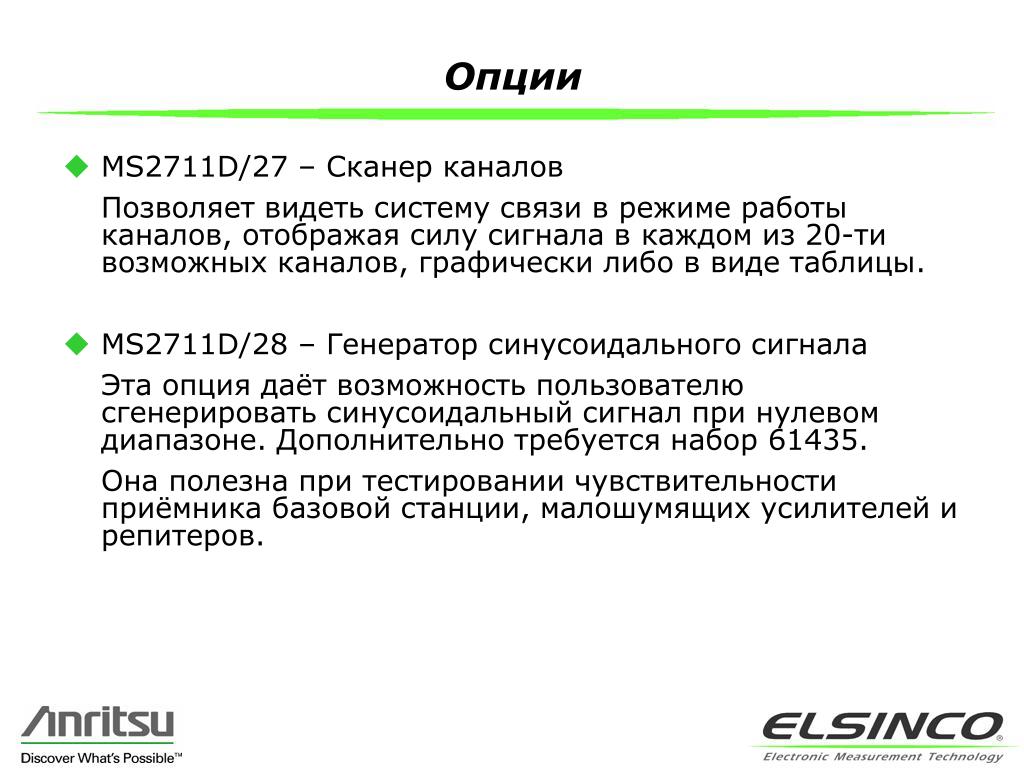

9. Опции • MS2711D/27 – Сканер каналов Позволяет видеть систему связи в режиме работы каналов, отображаясилу сигнала в каждом из 20-ти возможных каналов, графически либо в виде таблицы. • MS2711D/28 – Генератор синусоидального сигнала Эта опция даёт возможность пользователю сгенерировать синусоидальный сигнал при нулевом диапазоне. Дополнительно требуется набор 61435. Она полезна при тестировании чувствительности приёмника базовой станции, малошумящих усилителей и репитеров.

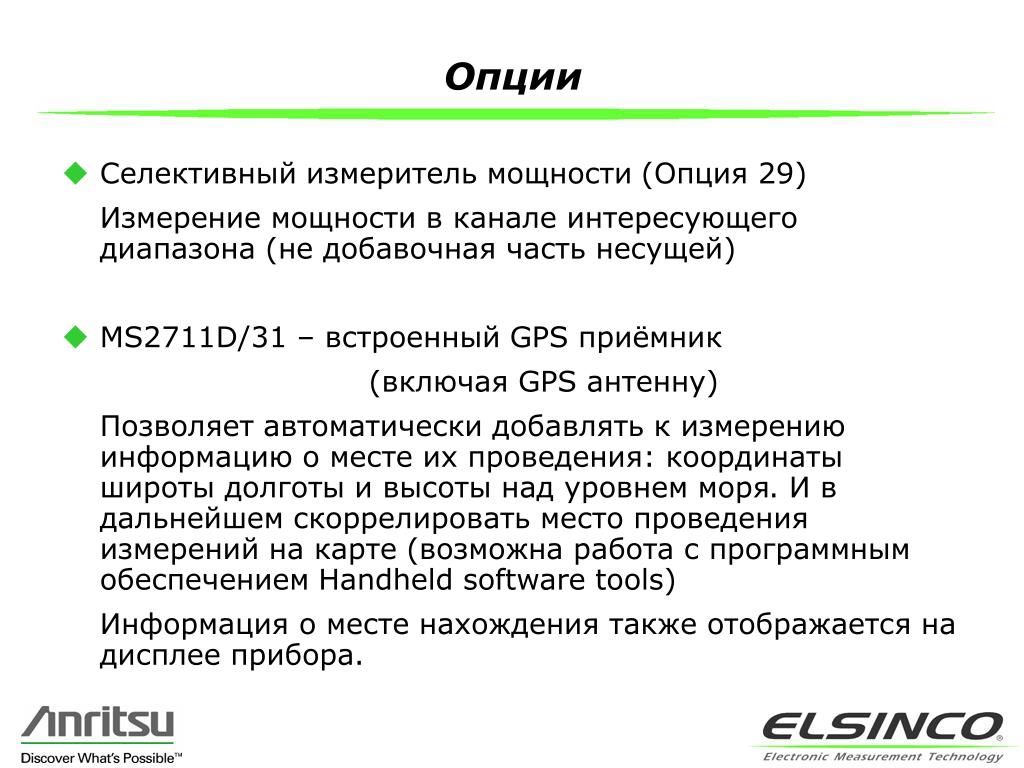

10. Опции • Селективный измеритель мощности (Опция 29) Измерение мощности в канале интересующего диапазона (не добавочная часть несущей) • MS2711D/31 – встроенный GPS приёмник (включая GPS антенну) Позволяет автоматически добавлять к измерению информацию о месте их проведения: координаты широты долготы и высоты над уровнем моря. И в дальнейшем скоррелировать место проведения измерений на карте (возможна работа с программным обеспечением Handheld software tools) Информация о месте нахождения также отображается на дисплее прибора.

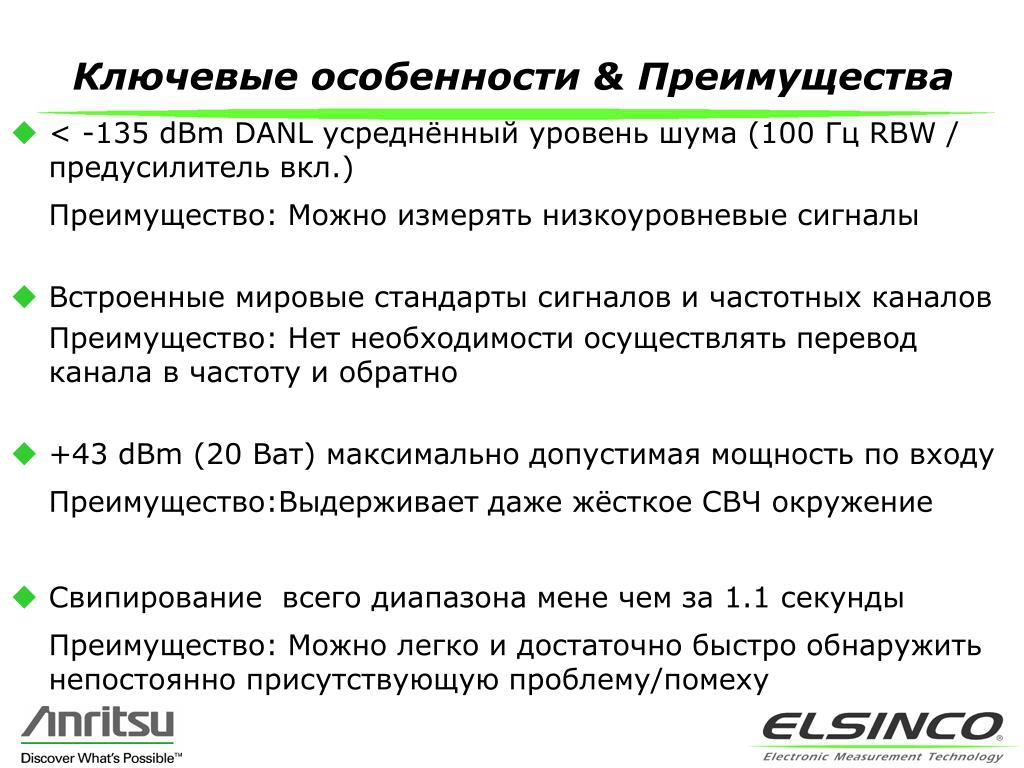

11. Ключевые особенности & Преимущества • < -135 dBmDANL усреднённый уровень шума (100 Гц RBW / предусилитель вкл.) Преимущество: Можно измерять низкоуровневые сигналы • Встроенные мировые стандарты сигналов и частотных каналов Преимущество: Нет необходимости осуществлять перевод канала в частоту и обратно • +43 dBm (20 Ват) максимально допустимая мощность по входу Преимущество:Выдерживает даже жёсткое СВЧ окружение • Свипирование всего диапазона мене чем за 1.1 секунды Преимущество: Можно легко и достаточно быстро обнаружить непостоянно присутствующую проблему/помеху

12. Ключевые особенности & Преимущества • Измерения нажатием одной кнопки: мощность в канале, ширина занимаемой полосы частот, отношение мощности в соседнем канале, напряжённость поля, анализ помех и отношение сигнал/шум • Преимущество: скорость и удобство измерений • Динамический выбораттенюатор/предуселитель Преимущество: Инструмент способен самостоятельно выбрать наилучшую комбинацию аттенюатор/предуселитель, чтобы добиться наилучшего показателя отображаемого усредненного уровняшума

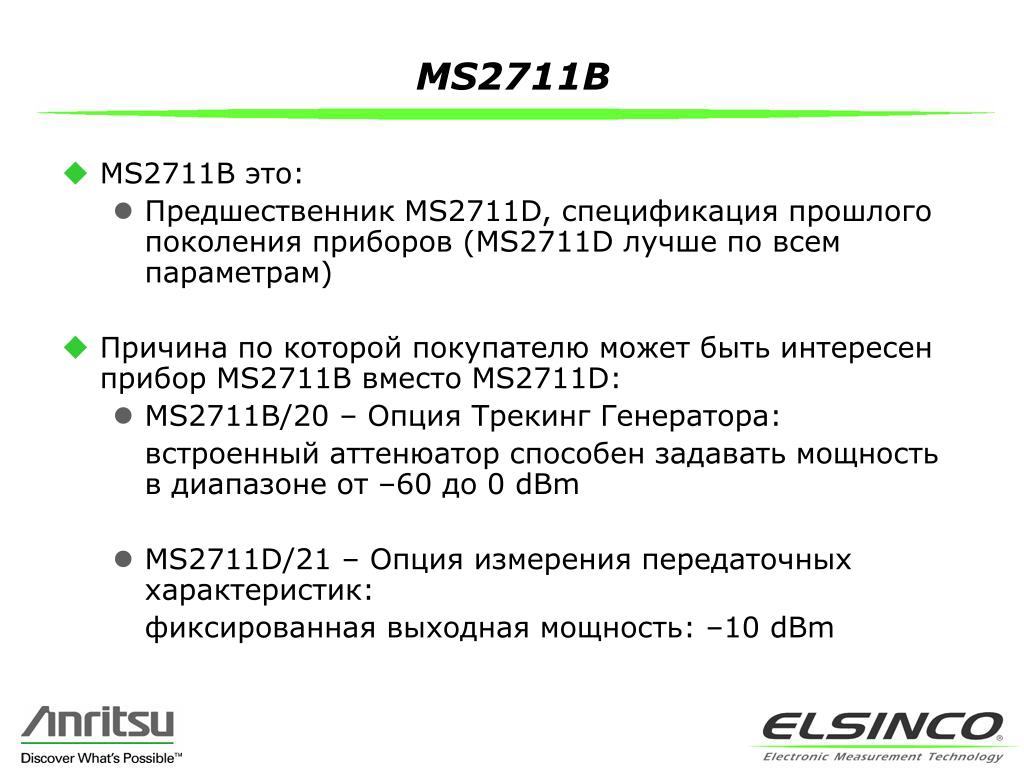

13. MS2711B • MS2711B это: • Предшественник MS2711D, спецификация прошлого поколения приборов (MS2711D лучше по всем параметрам) • Причина по которой покупателю может быть интересен прибор MS2711B вместо MS2711D: • MS2711B/20 – Опция Трекинг Генератора: встроенный аттенюатор способен задавать мощность в диапазоне от –60 до 0 dBm • MS2711D/21 – Опция измерения передаточных характеристик: фиксированная выходная мощность: –10 dBm

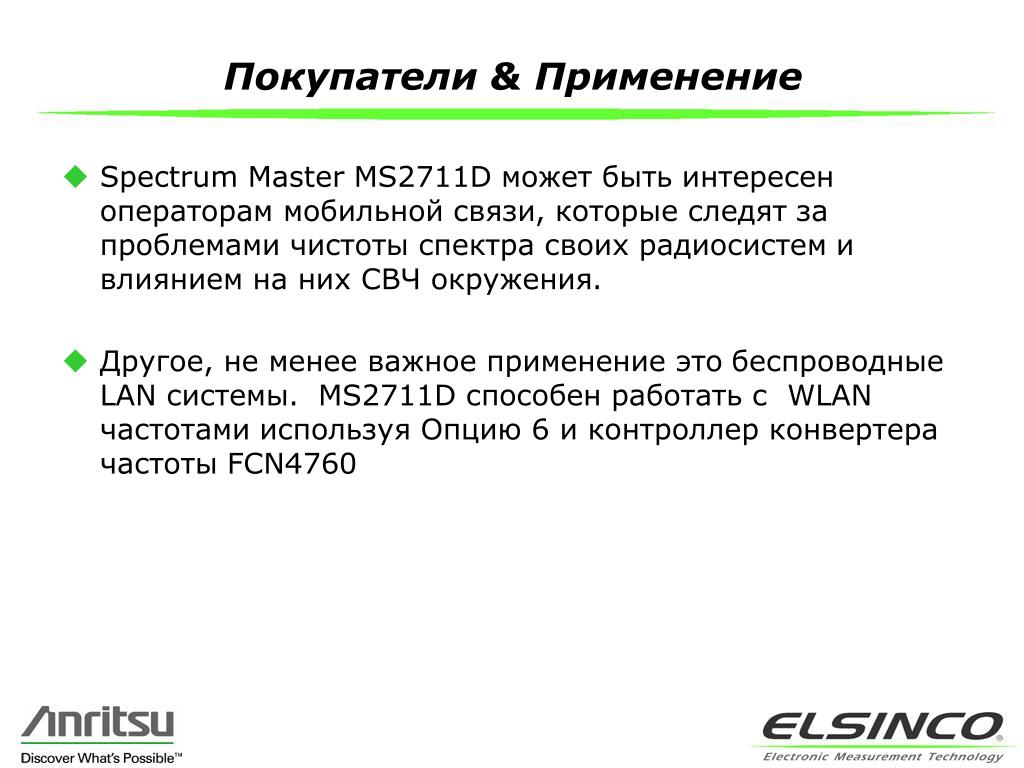

14. Покупатели & Применение • Spectrum Master MS2711D может быть интересен операторам мобильной связи, которые следят за проблемами чистоты спектра своих радиосистем и влиянием на них СВЧ окружения. • Другое, не менее важное применение этобеспроводные LAN системы. MS2711D способен работать с WLAN частотамииспользуя Опцию 6 иконтроллер конвертера частоты FCN4760

15. Позиционирование • Spectrum Master самый лучший портативный прибор для анализа спектра и одно из подтверждение тому это то, что Анрицу является мировым лидером в производстве портативного оборудования для беспроводных систем связи • Позиционированиезаключено в ключевых особенностях и преимуществах прибора: Переносной, Портативный, Удобный, Выдаёт всегда точные и повторяемые результаты измерений

16. S331D / S332D Site Master –Портативныйанализатор Антенн/КабеляиАнализатор спектра

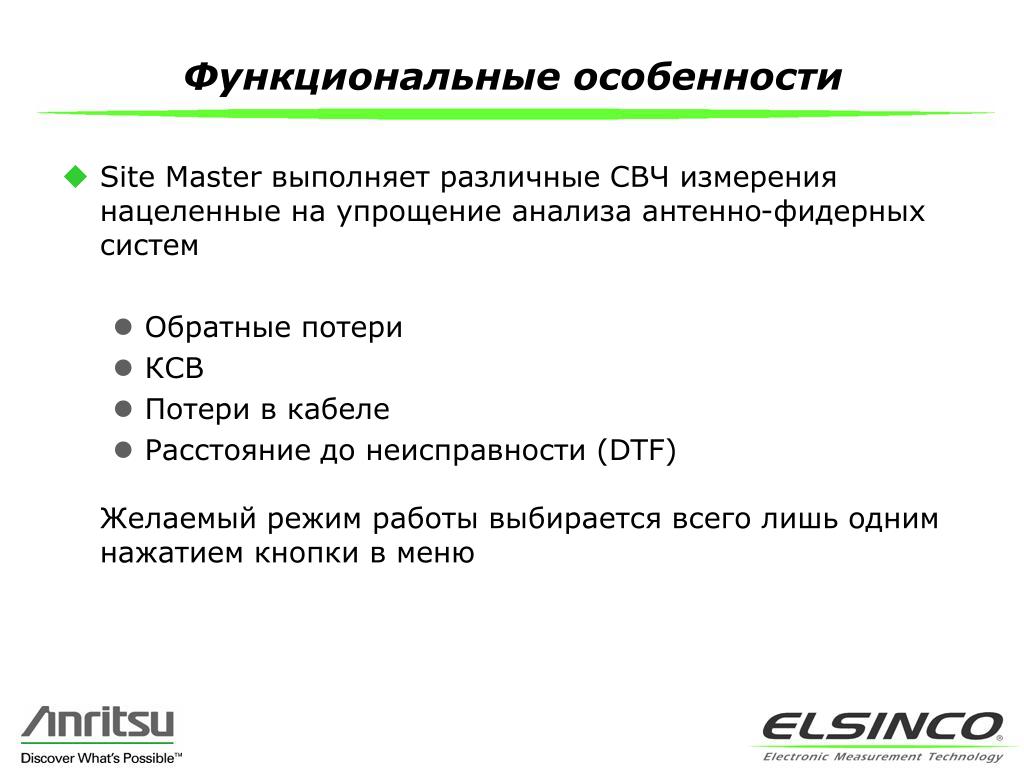

17. Функциональные особенности • Site Master выполняет различные СВЧ измерениянацеленные на упрощение анализа антенно-фидерных систем • Обратные потери • КСВ • Потери в кабеле • Расстояние до неисправности (DTF) Желаемый режим работы выбирается всего лишь одним нажатием кнопки в меню

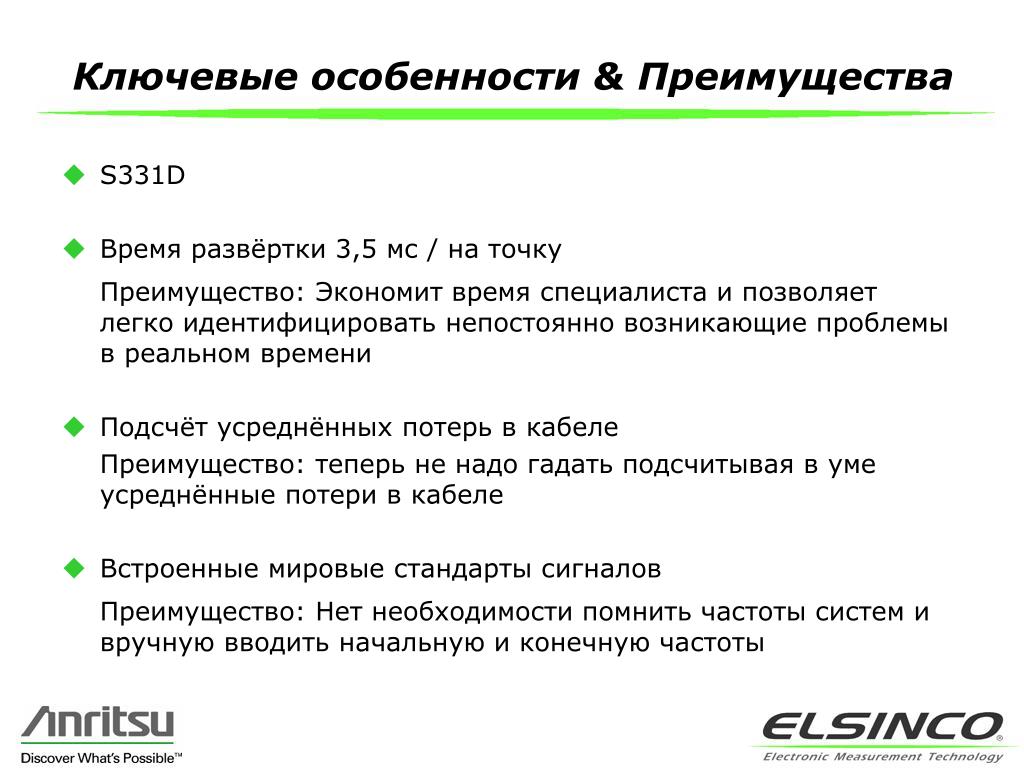

18. Ключевые особенности & Преимущества • S331D • Время развёртки 3,5 мс / на точку Преимущество: Экономит время специалиста и позволяет легко идентифицировать непостоянно возникающие проблемы в реальном времени • Подсчёт усреднённых потерь в кабеле Преимущество: теперь не надо гадать подсчитывая в уме усреднённые потери в кабеле • Встроенные мировые стандарты сигналов Преимущество: Нет необходимости помнить частоты систем и вручную вводить начальную и конечную частоты

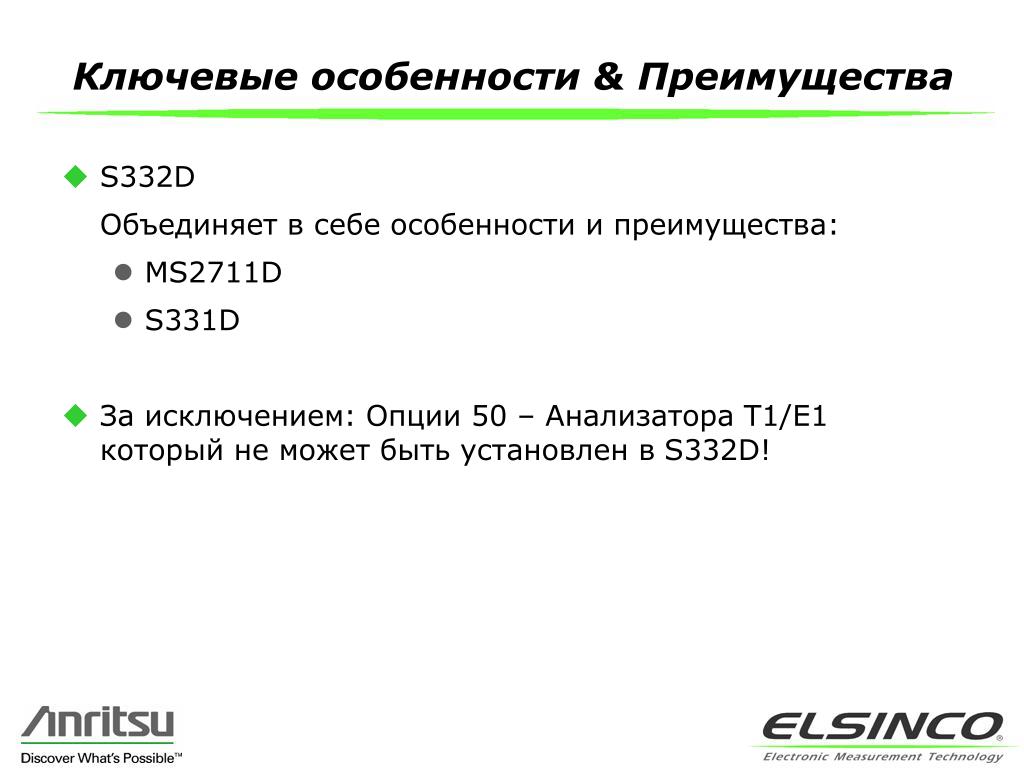

19. Ключевые особенности & Преимущества • S332D Объединяет в себе особенности и преимущества: • MS2711D • S331D • За исключением: Опции 50 – Анализатора T1/E1 который не может быть установлен в S332D!

20. Аппаратная часть • S331D • Опция 5 - Мониторингмощности (требуется внешний детектор) • Опция 29 – Селективный измеритель мощности • Опция 31 – Встроенный GPS приёмник (включая GPS антенну) • Опция 50 – Анализатор E1/T1 • Ограничения: Опция 5 не может быть установлена вместе сОпцией 50!!

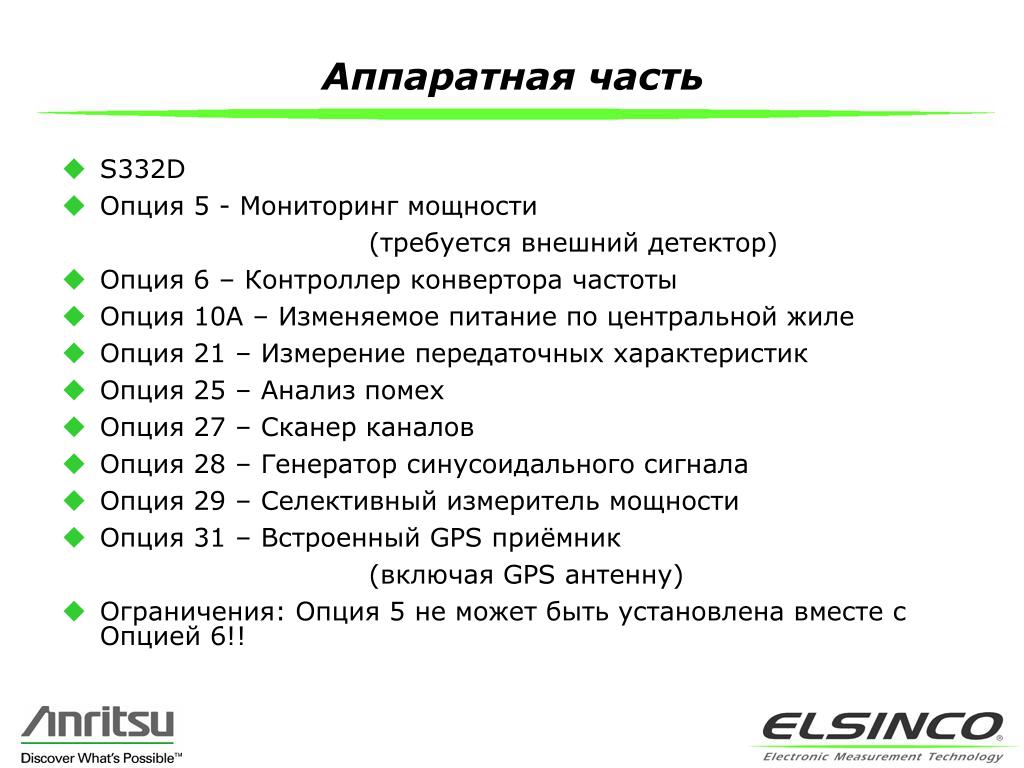

21. Аппаратная часть • S332D • Опция 5 - Мониторингмощности (требуется внешний детектор) • Опция 6 – Контроллер конвертора частоты • Опция 10A – Изменяемое питание по центральной жиле • Опция 21 – Измерение передаточных характеристик • Опция 25 – Анализ помех • Опция 27 – Сканер каналов • Опция 28 – Генератор синусоидального сигнала • Опция 29 – Селективный измеритель мощности • Опция 31 – Встроенный GPS приёмник (включая GPS антенну) • Ограничения: Опция 5 не может быть установлена вместе сОпцией 6!!

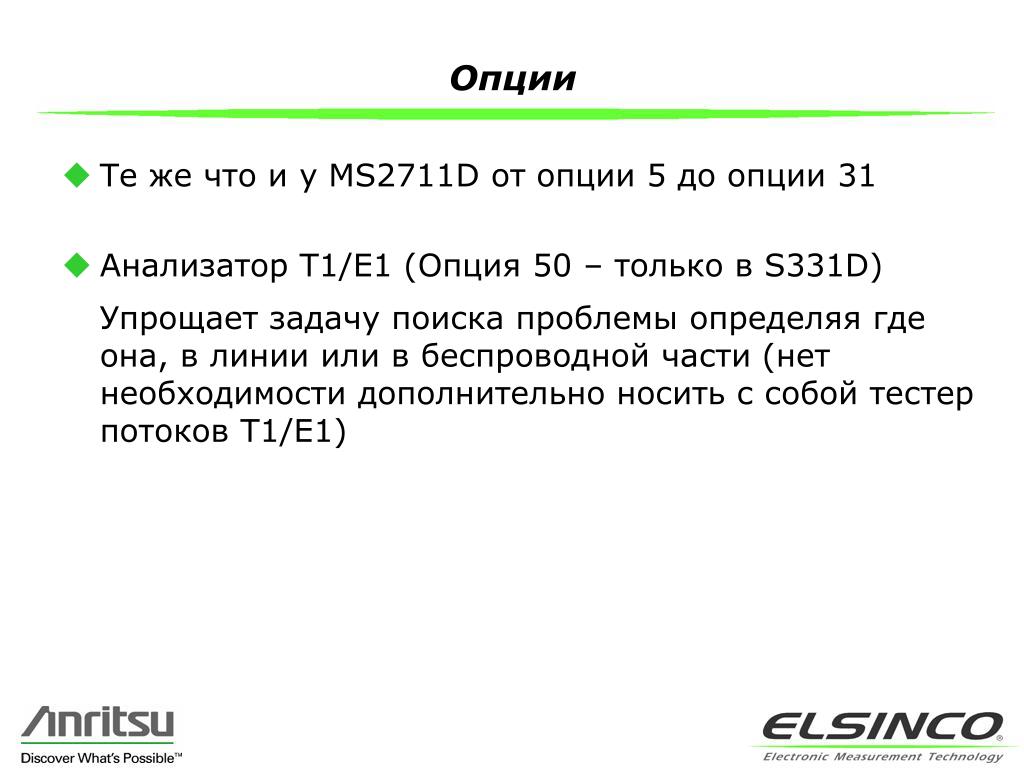

22. Опции • Те же что и у MS2711D от опции 5 до опции 31 • Анализатор T1/E1 (Опция 50 – только в S331D) Упрощает задачу поиска проблемы определяя где она, в линии или в беспроводной части (нет необходимости дополнительно носить с собой тестер потоков T1/E1)

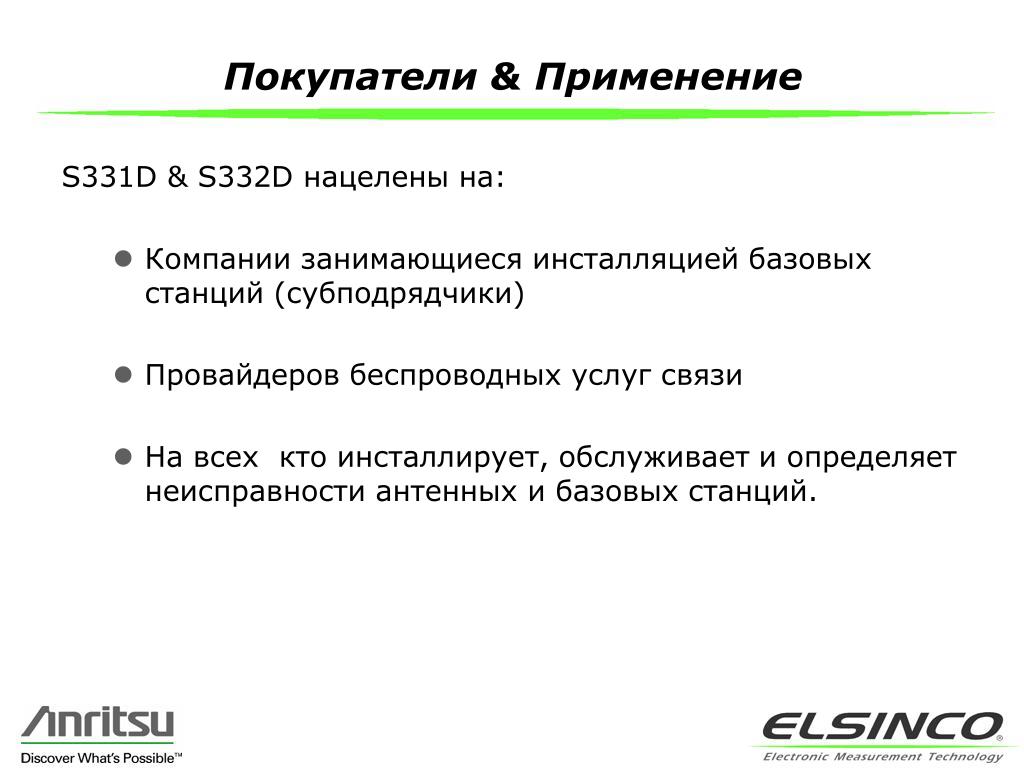

23. Покупатели & Применение S331D & S332D нацелены на: • Компании занимающиеся инсталляцией базовых станций (субподрядчики) • Провайдеров беспроводных услуг связи • На всех кто инсталлирует, обслуживаети определяет неисправности антенных и базовых станций.

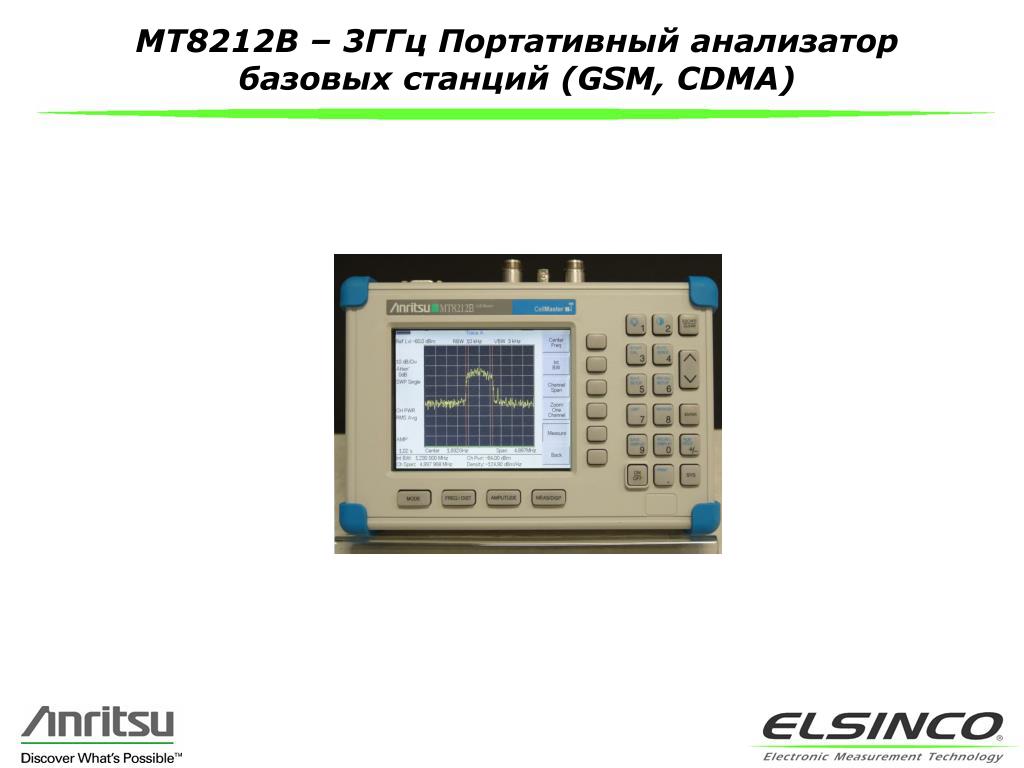

24. MT8212B – 3ГГцПортативный анализатор базовых станций (GSM, CDMA)

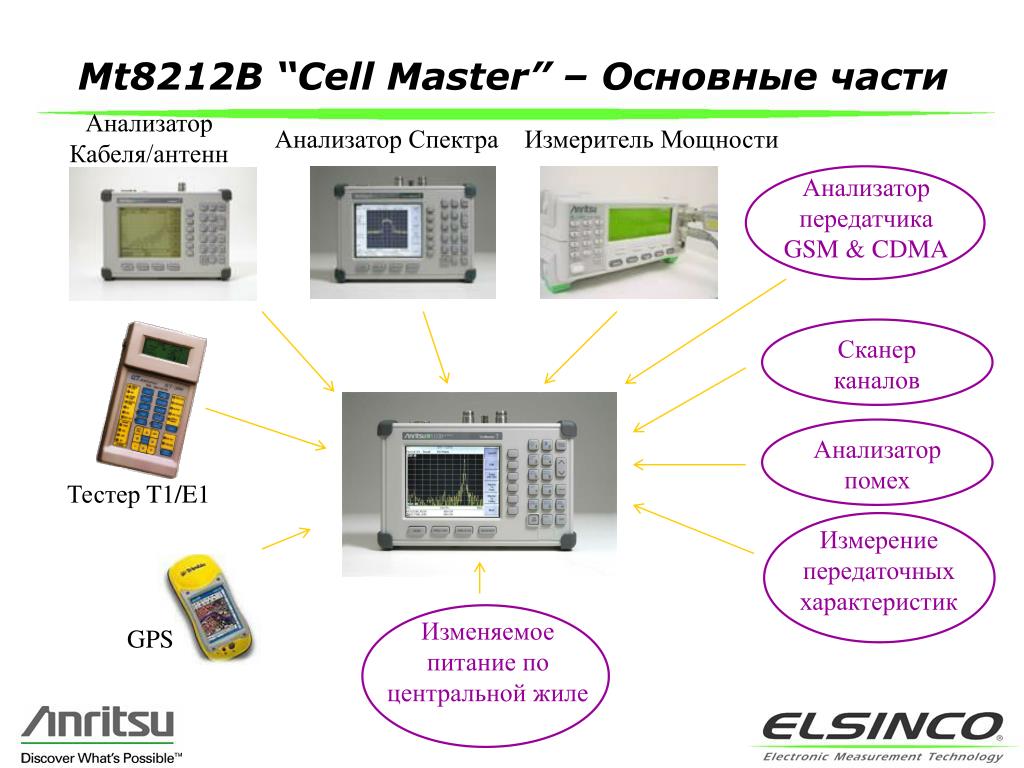

25. Анализатор передатчика GSM & CDMA Анализатор помех Сканер каналов Mt8212B “Cell Master” – Основные части Анализатор Кабеля/антенн Анализатор Спектра Измеритель Мощности Тестер T1/E1 Измерение передаточных характеристик Изменяемое питание по центральной жиле GPS

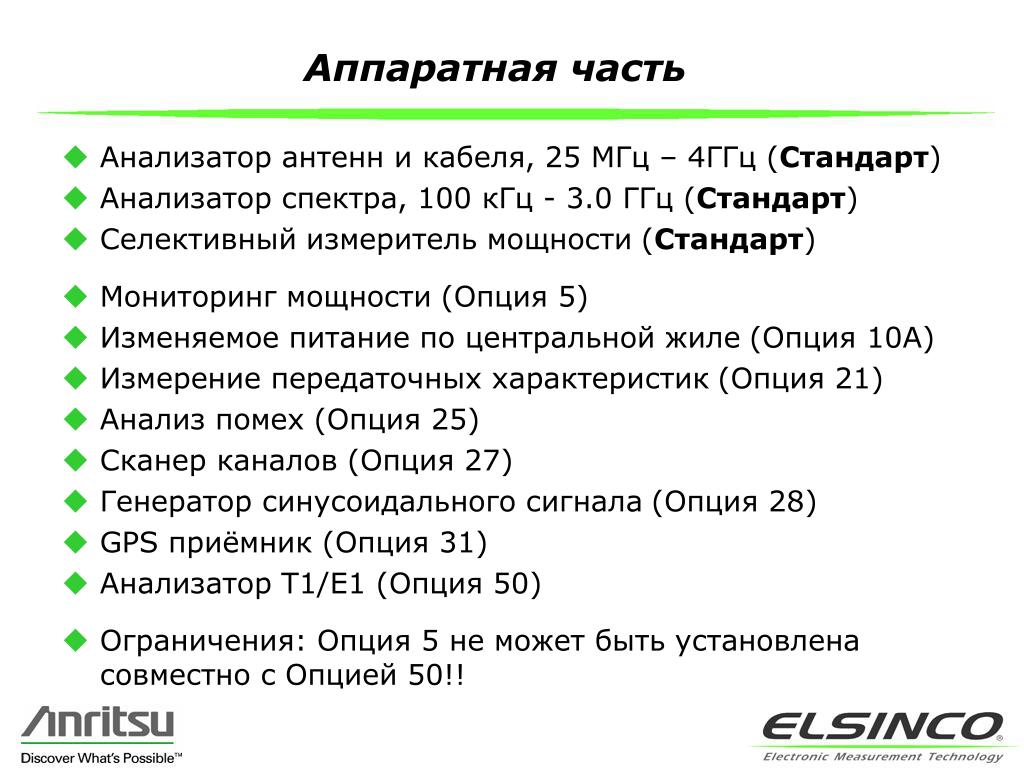

26. Аппаратная часть • Анализатор антенн и кабеля, 25 МГц – 4ГГц (Стандарт) • Анализатор спектра, 100 кГц - 3.0 ГГц (Стандарт) • Селективный измеритель мощности (Стандарт) • Мониторинг мощности (Опция 5) • Изменяемое питание по центральной жиле (Опция 10A) • Измерение передаточных характеристик (Опция 21) • Анализ помех (Опция 25) • Сканер каналов (Опция 27) • Генератор синусоидального сигнала (Опция 28) • GPS приёмник (Опция 31) • Анализатор T1/E1 (Опция 50) • Ограничения: Опция 5 не может быть установлена совместно сОпцией 50!!

27. Опции • Измерения по эфиру CDMAOne & CDMA2000 (Опция 33) –требуютсяопции 31 & 43 • Измерения по эфиру 1xEV-DO (Опция 34) - требуютсяопции 31 & 63 • Измерения GSM (Опция 40) • Измерения CDMA (Опция 42) • CDMAOne & CDMA2000 демодуляция (Опция 43) • Измерения CDMA 2000 1xEV-DO (Опция 62) • CDMA 2000 1xEV-DO демодулятор (Опция 63)

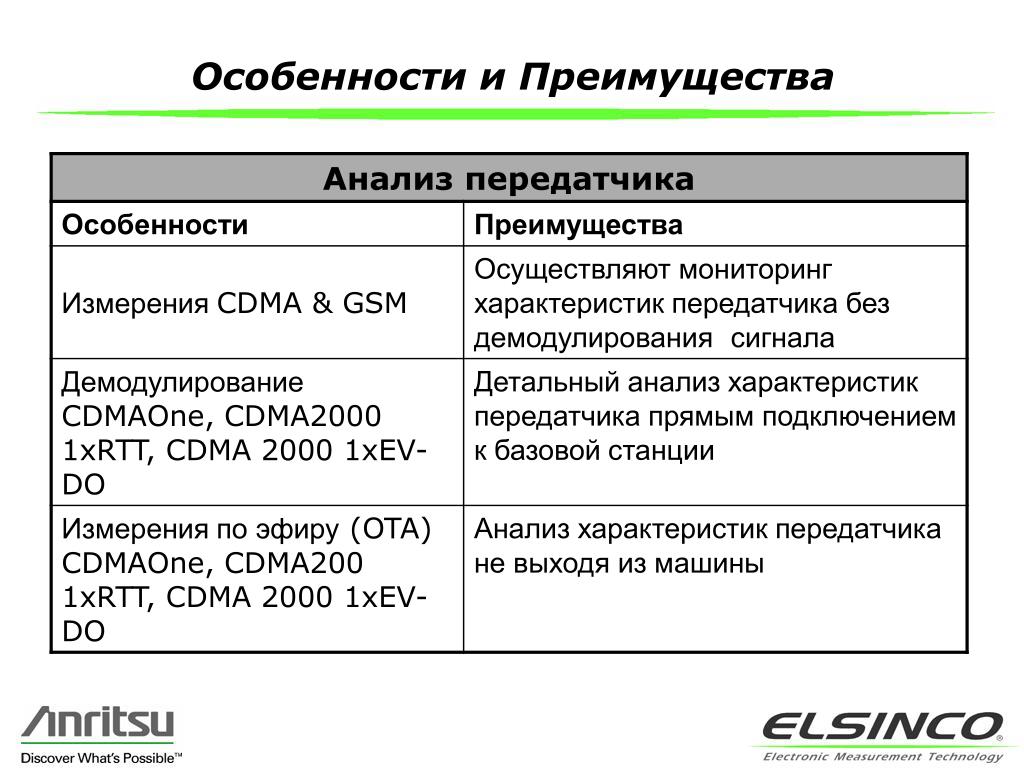

28. Особенности и Преимущества

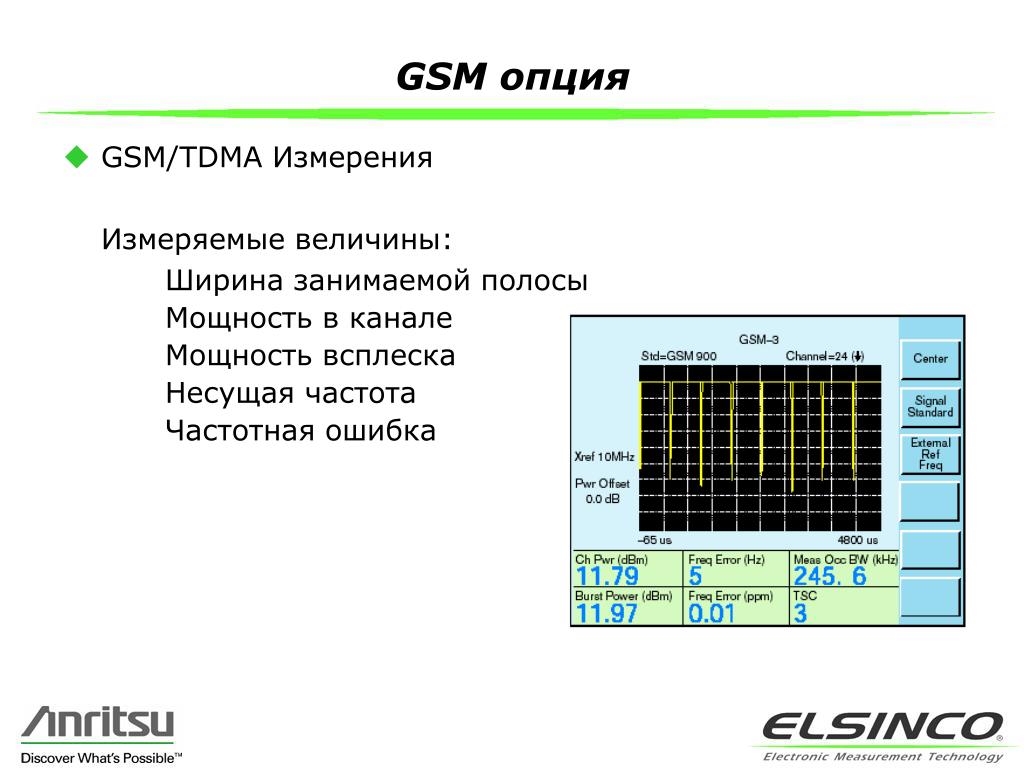

29. GSM опция • GSM/TDMA Измерения Измеряемые величины: Ширина занимаемой полосы Мощность в канале Мощность всплеска Несущая частота Частотная ошибка

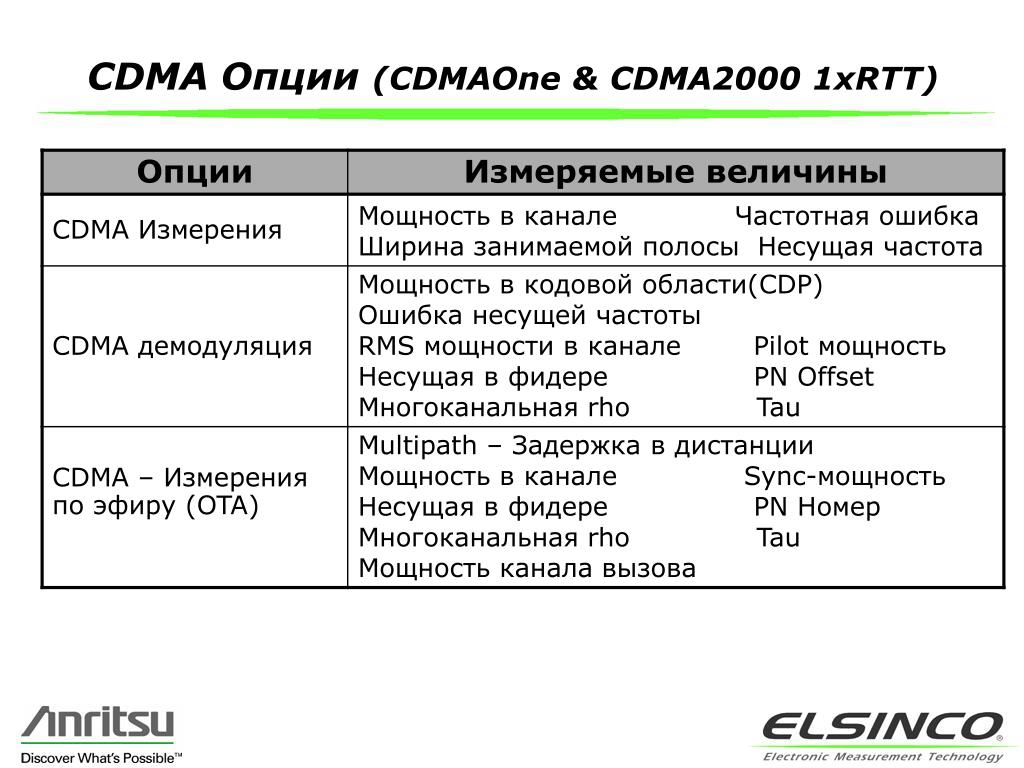

30. CDMA Опции(CDMAOne & CDMA2000 1xRTT)

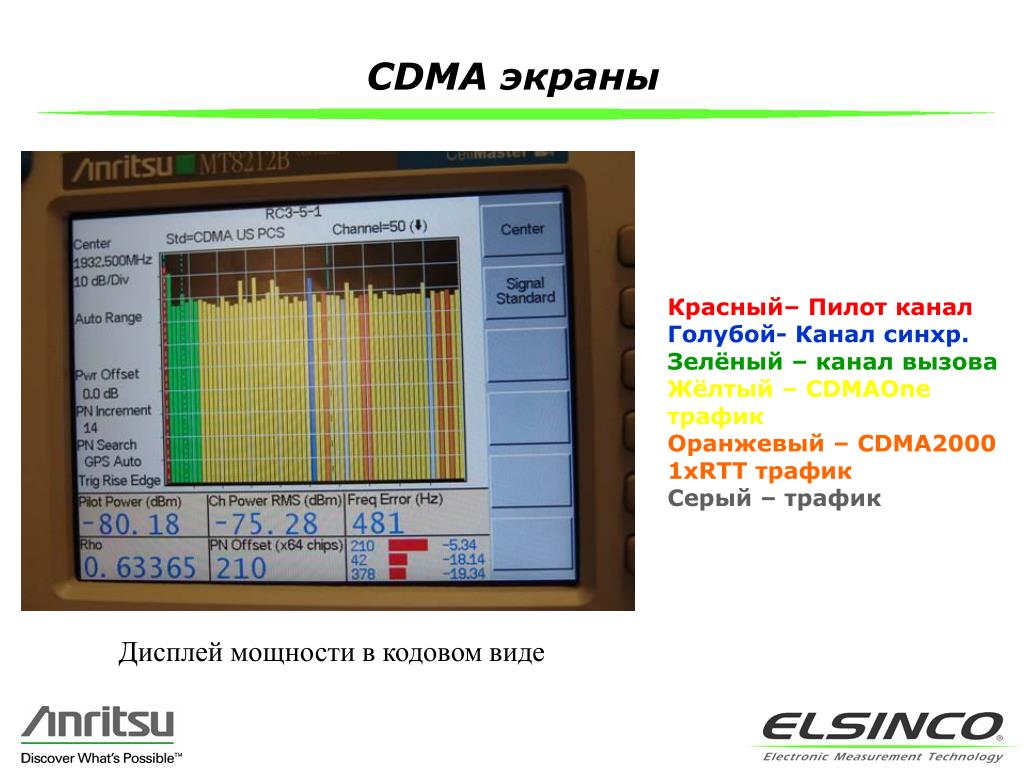

31. CDMA экраны Красный– Пилот канал Голубой- Канал синхр. Зелёный – канал вызова Жёлтый – CDMAOne трафик Оранжевый – CDMA2000 1xRTT трафик Серый – трафик Дисплей мощности в кодовом виде

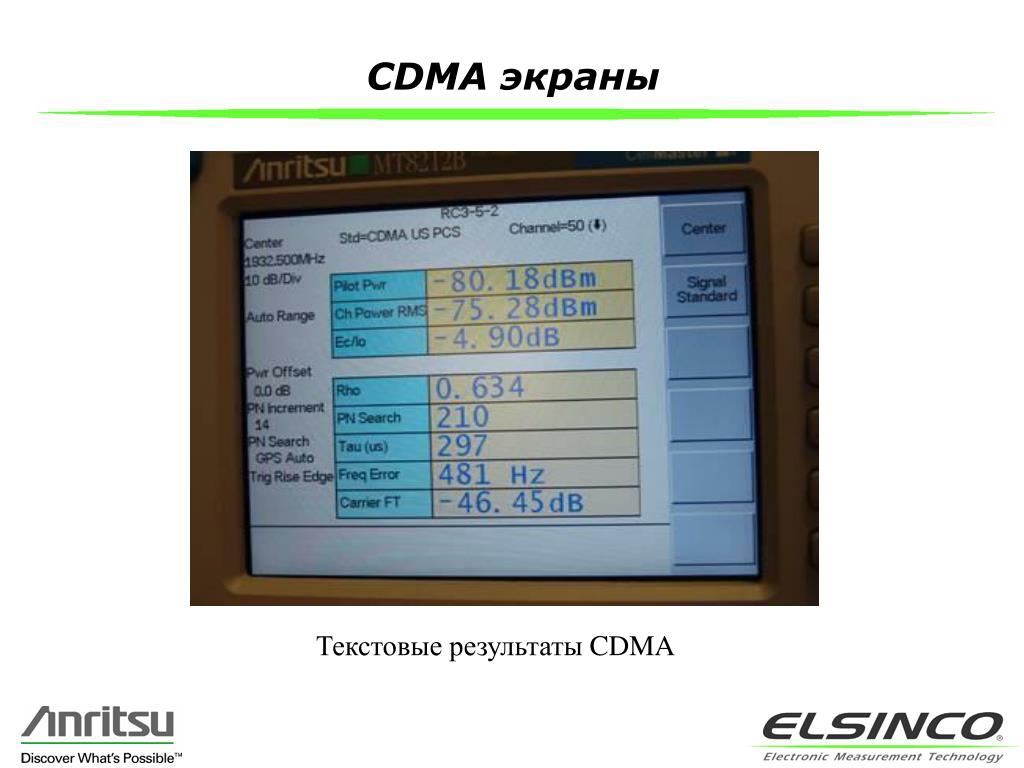

32. CDMA экраны Текстовые результаты CDMA

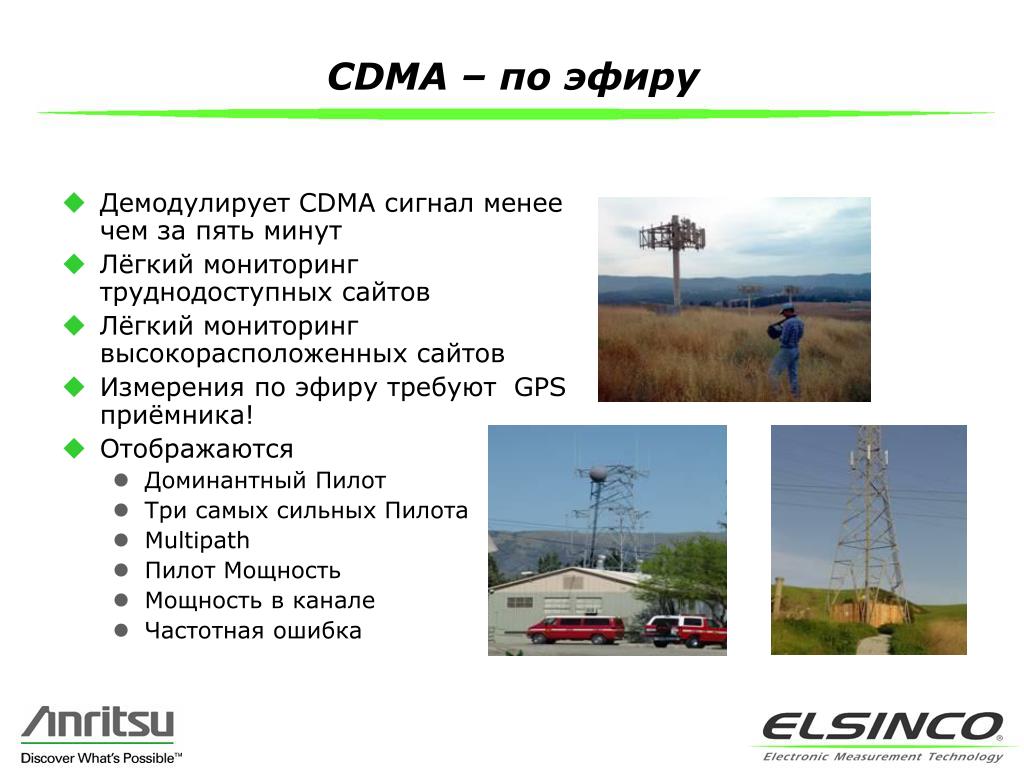

33. CDMA – по эфиру • Демодулирует CDMA сигнал менее чем за пять минут • Лёгкий мониторинг труднодоступных сайтов • Лёгкий мониторинг высокорасположенных сайтов • Измерения по эфиру требуют GPS приёмника! • Отображаются • Доминантный Пилот • Три самых сильных Пилота • Multipath • Пилот Мощность • Мощность в канале • Частотная ошибка

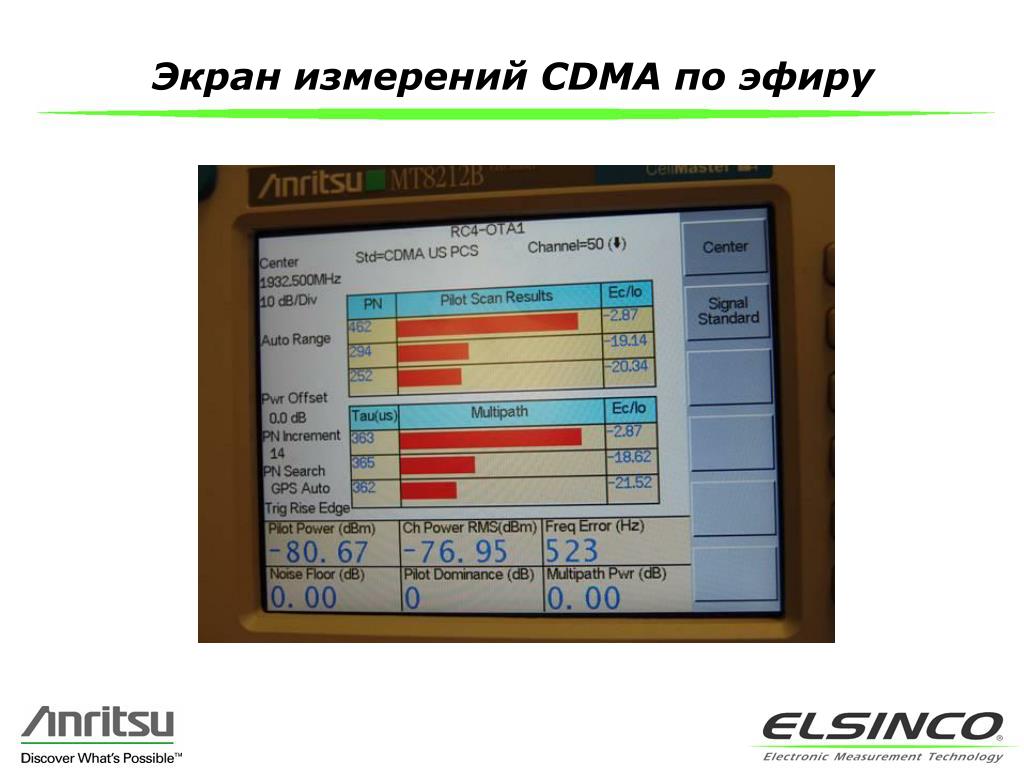

34. Экран измерений CDMA по эфиру

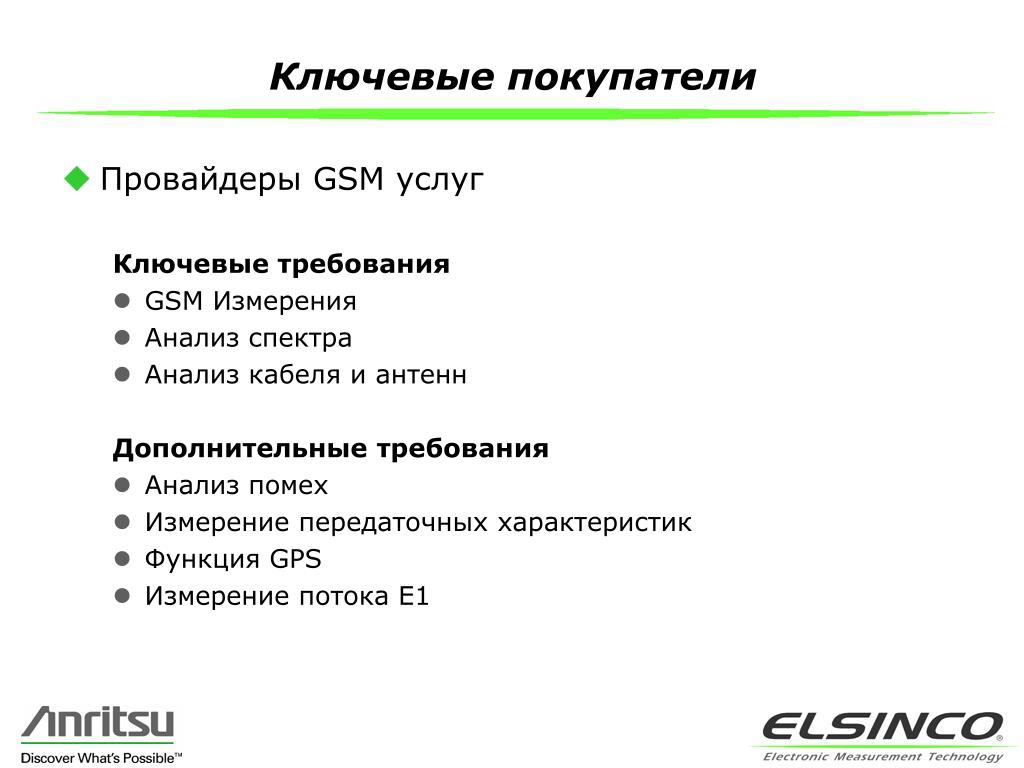

35. Ключевые покупатели • Провайдеры GSM услуг Ключевые требования • GSM Измерения • Анализ спектра • Анализ кабеля и антенн Дополнительные требования • Анализ помех • Измерение передаточных характеристик • Функция GPS • Измерение потока E1

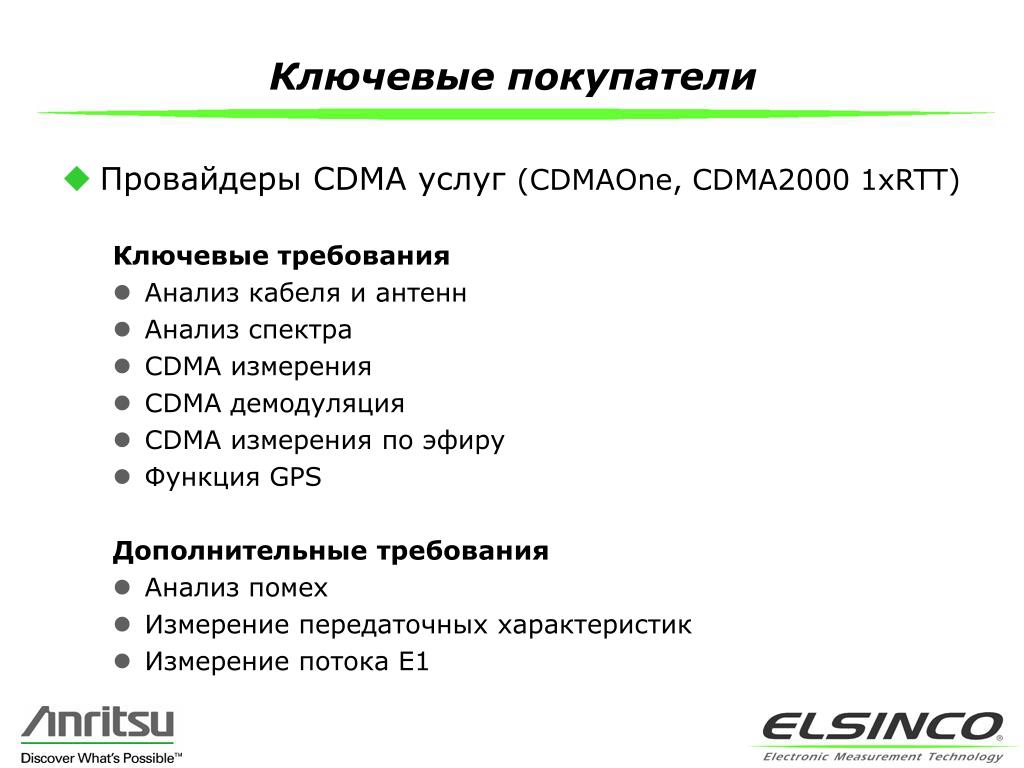

36. Ключевые покупатели • Провайдеры CDMA услуг(CDMAOne, CDMA2000 1xRTT) Ключевые требования • Анализ кабеля и антенн • Анализ спектра • CDMA измерения • CDMA демодуляция • CDMA измеренияпо эфиру • Функция GPS Дополнительные требования • Анализ помех • Измерение передаточных характеристик • Измерение потока E1

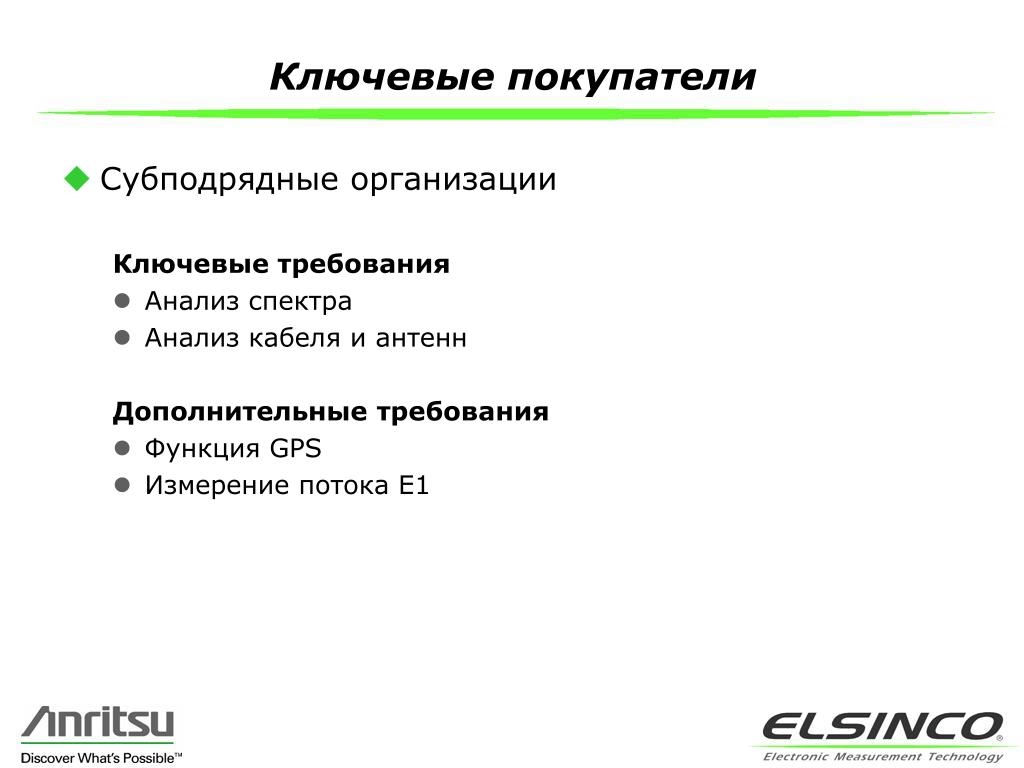

37. Ключевые покупатели • Субподрядные организации Ключевые требования • Анализ спектра • Анализ кабеля и антенн Дополнительные требования • Функция GPS • Измерение потока E1

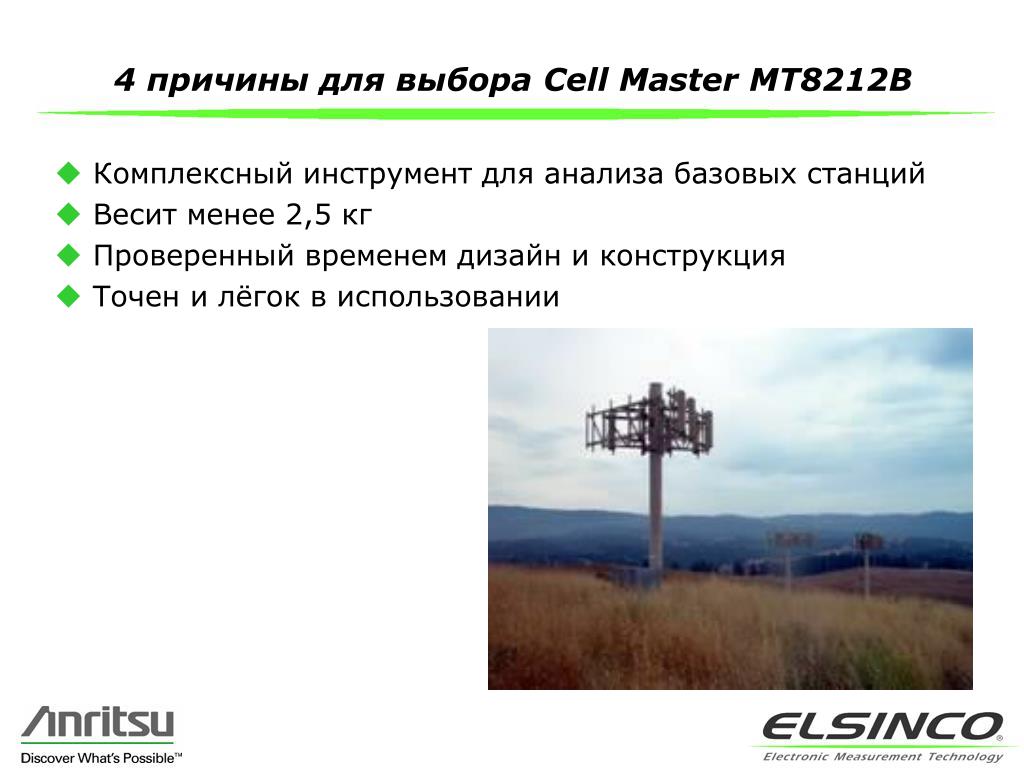

38. 4 причины для выбора Cell Master MT8212B • Комплексный инструмент для анализа базовых станций • Весит менее 2,5 кг • Проверенный временем дизайн и конструкция • Точен и лёгок в использовании

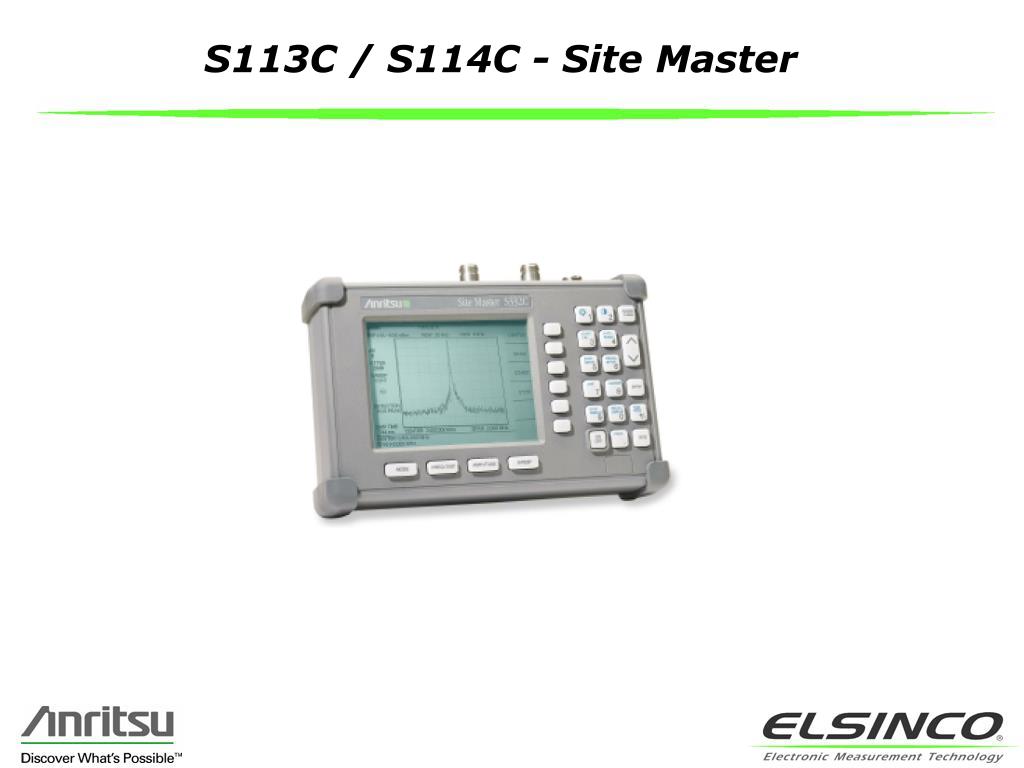

39. S113C / S114C - Site Master

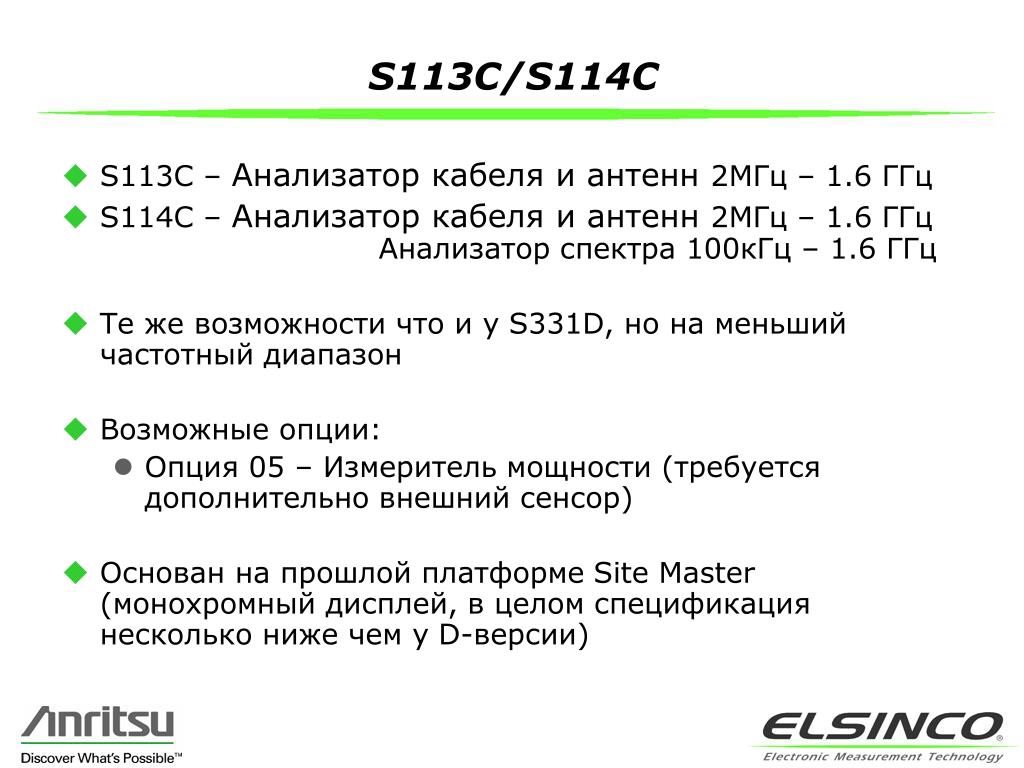

40. S113C/S114C • S113C – Анализатор кабеля и антенн 2МГц – 1.6 ГГц • S114C – Анализатор кабеля и антенн 2МГц – 1.6 ГГцАнализатор спектра 100кГц – 1.6 ГГц • Те же возможности что и у S331D, но на меньший частотный диапазон • Возможные опции: • Опция 05 – Измеритель мощности (требуется дополнительно внешний сенсор) • Основан на прошлой платформе Site Master (монохромный дисплей, в целом спецификация несколько ниже чем у D-версии)

41. S113C/S114C • Цена на S113C & S114C почти эквивалентна S331D / S332D и поэтому покупатели обычно приобретают модели S331D / S332D(даже если им не требуется более расширенный частотный диапазон) • Причина по которой покупатель всё же выбирает модели S113C или S114C это: Возможность анализа кабеля и антенн от 2МГц (в отличие от S331D / S332D начинаются с 25МГц)

42. S251C - Двухпортовый Site Master

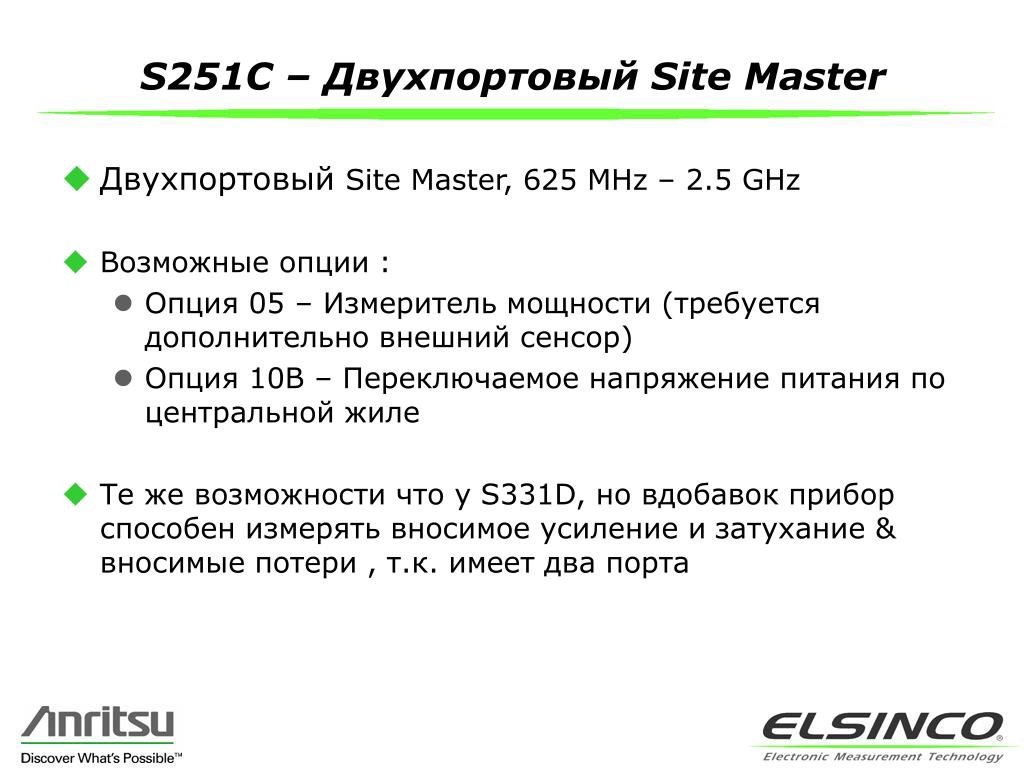

43. S251C – Двухпортовый Site Master • Двухпортовый Site Master, 625 MHz – 2.5 GHz • Возможные опции : • Опция 05 – Измеритель мощности (требуется дополнительно внешний сенсор) • Опция 10B – Переключаемое напряжение питания по центральной жиле • Те же возможности что у S331D, но вдобавок прибор способен измерять вносимое усиление изатухание & вносимые потери, т.к. имеет два порта

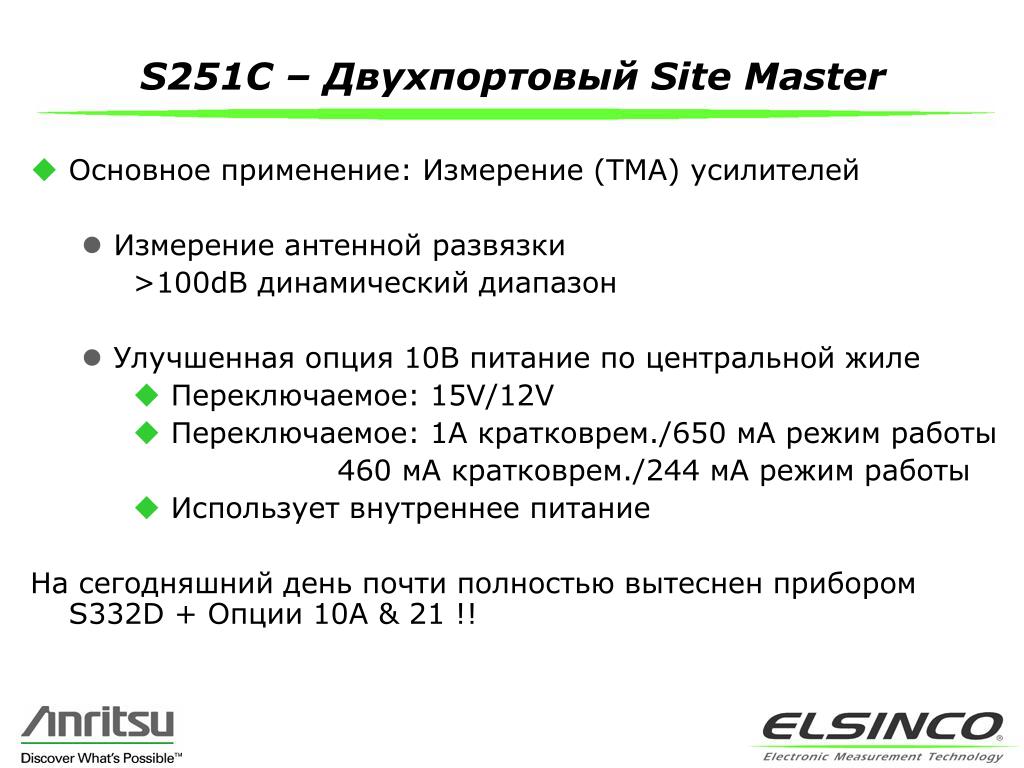

44. S251C – Двухпортовый Site Master • Основное применение: Измерение (TMA) усилителей • Измерение антенной развязки >100dB динамический диапазон • Улучшенная опция 10B питание по центральной жиле • Переключаемое: 15V/12V • Переключаемое: 1A кратковрем./650 мАрежим работы 460 мАкратковрем./244 мАрежим работы • Использует внутреннее питание На сегодняшний день почти полностью вытеснен прибором S332D + Опции 10A & 21 !!

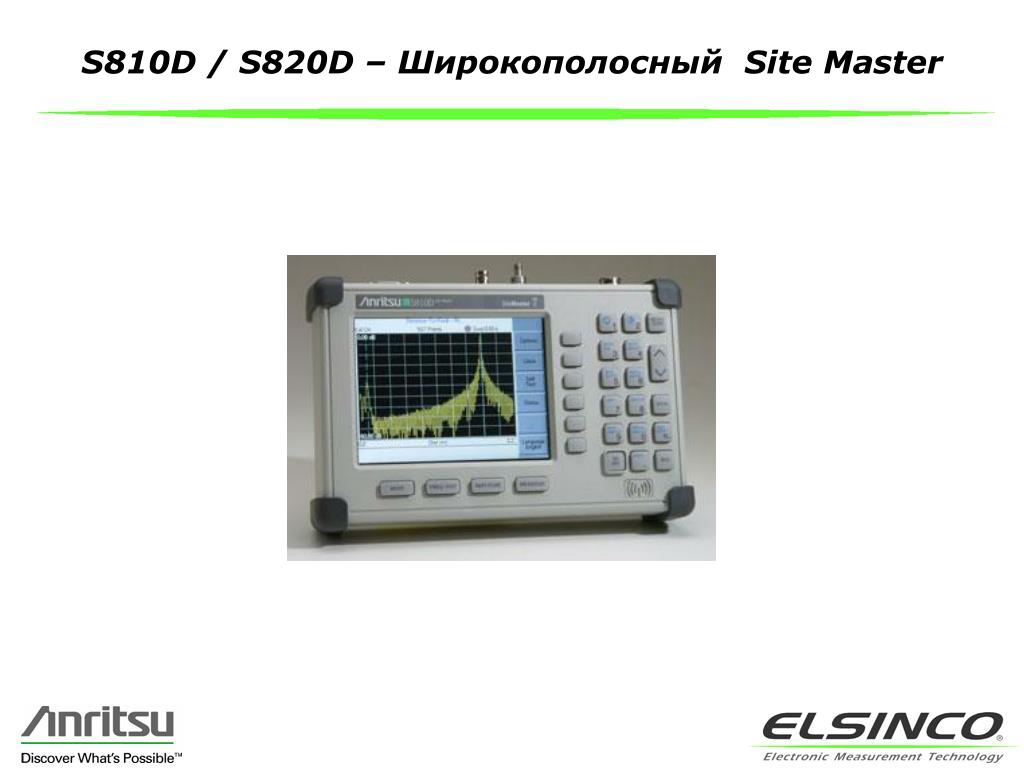

45. S810D / S820D – Широкополосный Site Master

46. S810D/S820D • S810D – Анализатор кабеля и антенн 25МГц – 10 ГГц • S820D – Анализатор кабеля и антенн 25МГц – 20 ГГц • Те же возможности что у S331D, но на более высокие частоты • Возможные Опции: • Опция 05 – Измеритель мощности (требуется дополнительно сенсор) • Опция 11NF – смена стандартного K-f коннекторана N-f коннектор • Опция 31 – GPS приёмник (включая GPS антенну)

47. S810D/S820D - конкуренция • Эти приборы не имеют аналогов или конкурентов в своём частотном диапазоне до 10ГГц и до 20 ГГц соответственно!!!

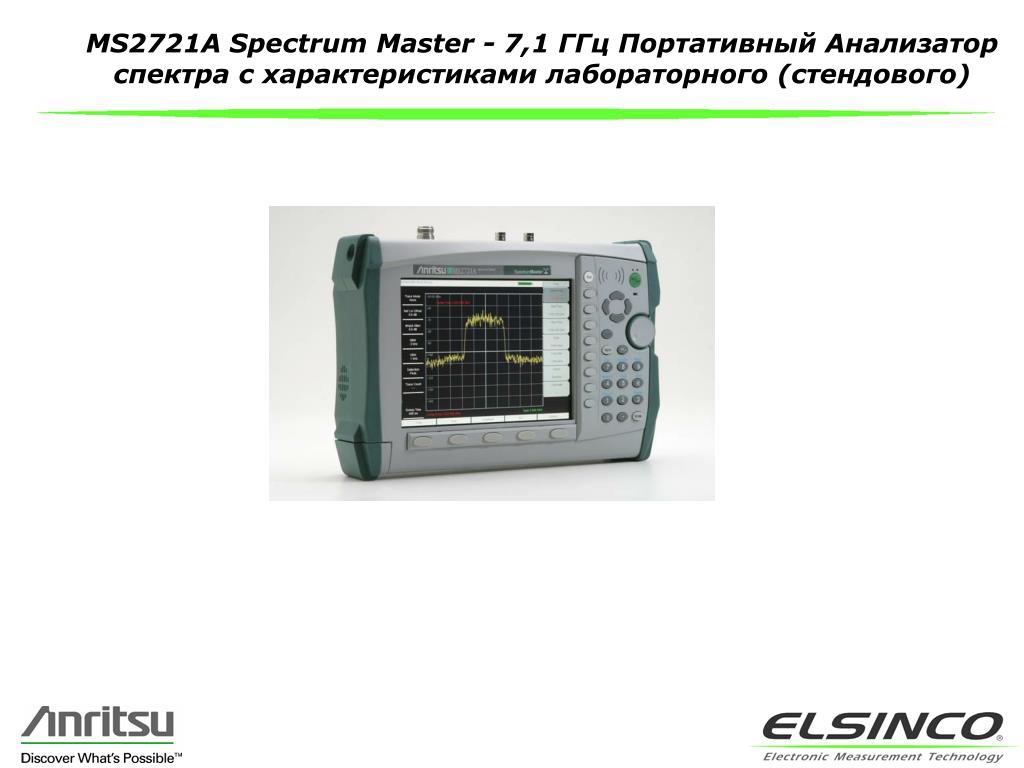

48. MS2721A Spectrum Master - 7,1 ГГцПортативный Анализатор спектра с характеристикамилабораторного (стендового)

49. Обзор основных возможностей Spectrum Master MS2721Aна сегодняшний день самый продвинутый портативный анализатор спектрана рынке. Его возможности это: • Единый частотныйдиапазон от 100 кГц (9 кГц) до 7,1 ГГц • Лучший отображаемый усреднённый уровень шумана 1 ГГц (DANL) -153 dBm • Защита по входудо +43 dBm • Быстрое время свипирования • Встроенные измерения одним нажатием • Напряженность поля, Мощность в канале, Ширина занимаемой полосы, Отношение мощности в соседнем канале, и отношение Сигнал/Шум • AM/FM/SSB демодуляторсо встроенным динамиком и выходом на наушники

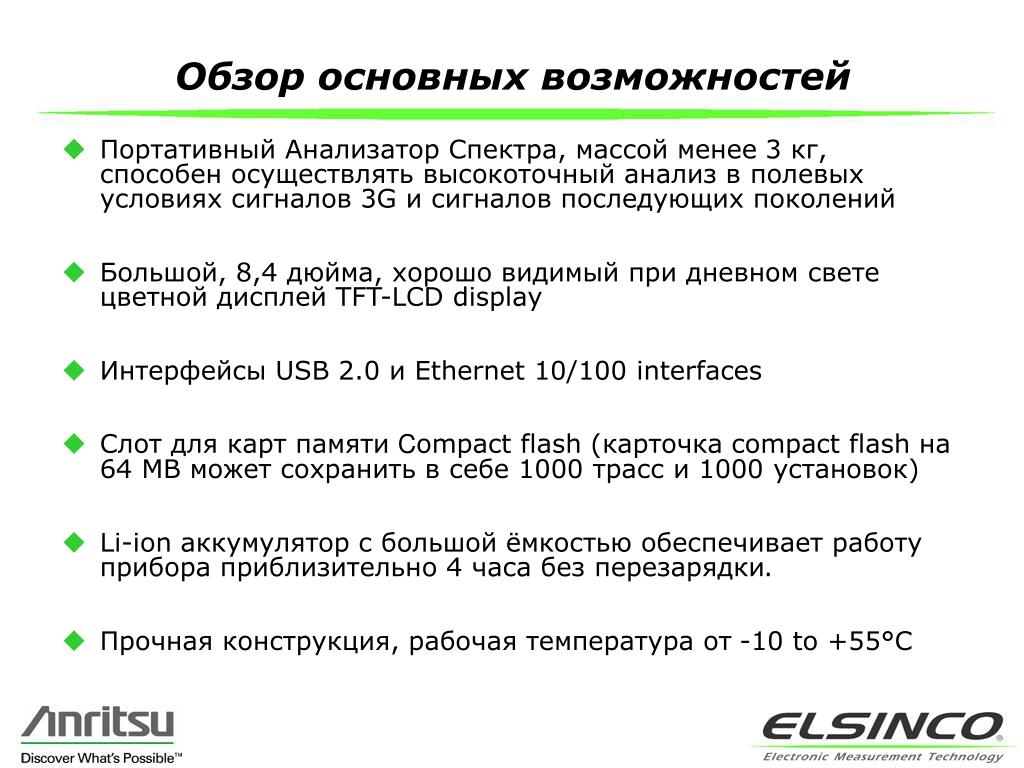

50. Обзор основных возможностей • Портативный Анализатор Спектра, массой менее 3 кг,способен осуществлять высокоточный анализ в полевых условиях сигналов 3G и сигналов последующих поколений • Большой, 8,4 дюйма, хорошо видимый при дневном свете цветной дисплей TFT-LCD display • Интерфейсы USB 2.0 и Ethernet 10/100 interfaces • Слот для карт памятиCompact flash (карточка compact flash на 64 MB может сохранить в себе 1000 трасси 1000 установок) • Li-ion аккумулятор с большой ёмкостью обеспечивает работу прибора приблизительно 4 часа без перезарядки. • Прочная конструкция, рабочая температура от -10 to +55°C
