ISO (ТК 193) Стандарты на природный газ

1. Филипп Лоуренс (Cameron Measurement Systems, США) Председатель ПК-3 «Добыча природного газа» ТК 193 - США Подготовлено для: Конференции «НЕФТЕГАЗСТАНДАРТ», сентябрь 2010г. ISO (ТК 193) Стандарты на природный газ

2. 23 страны-участника, 25 стран-наблюдателей Создан в 1989 г. Опубликовано 45 стандартов В стадии подготовки находятся 10 стандартов Первоначально ориентированный на вопросы транспортировки и переработки, ТК теперь занимается также стандартизацией в области разведки и добычи природного газа (ПК 3) Общая структура ISO и ТК 193 ISO ТК 193 ISO«Природный газ» Общие сведения об ISO • 157 стран-членов15 000 стандартов Техническое руководящее бюро Генеральная ассамблея ISO Совет ISO Свыше 200 технических комитетов

3. Стандартизация: - Терминологии - Требований к качеству - Методов измерения - Отбора проб, анализа и тестирования в отношении природного газа и заменителей природного газа, во всех аспектах, от добычи газа до доставки всем возможным конечным потребителям в международном масштабе. Первоначально эта организация была ориентирована на вопросы транспортировки и переработки Сфера деятельности ТК 193 ISO «Природный газ»

4. - Повышение спроса - Повышение объемов добычи - Повышение сбыта - Либерализация рынка газа - Развитие инфраструктуры - Прочая деятельность, связанная с добычей Для чего нужны стандарты ISO в отношении природного газа Измерение Качество

5. Экономические соображения [1] - Транспортировка/Распределение газа Производители Промышленные клиенты Промышленные клиенты Транспор-тировщики газа Газораспре-делительная компания Конечный потребитель

6. Экономические соображения [1] - Измерение энергии Измерение объема/массы 2 x 1012 м3 Теплотворная способность Пересчет объема H V $ E= H x V 109 долл. США Погрешность 1%

7. $ $ A $ $ B $ C $ Экономические соображения [2a] - Газ/Конденсат от различных бизнес единиц Установка Подготовки Газа B3 A1 В море B2 БЕ A B1 Коммерческий учет Газ - МДж ($) - м3 Конденсат - кг ($) - м3 БЕ B БЕ C C1 $ На берегу C2

8. $ $ $ $ $ $ $ $ $ ПРОИЗВОДСТВЕННЫЕ МОЩНОСТИ для каждой фазы S(вход) = S(выход) Экономические соображения [2b] - Баланс производственных фондов ГАЗ, СЖИГАЕМЫЙ В ФАКЕЛЕ, ПОТРЕБЛЕНИЕ ДЛЯ СОБСТВЕННЫХ НУЖД ТОВАРНЫЙ ГАЗ ТОВАРНЫЕ НЕФТЕПРОДУКТЫ УТИЛИЗАЦИЯ ВОДЫ ВОДА ВОДА ГАЗ НЕФТЬ ГАЗ РЕЗЕРВУАР

9. - Безопасность - Число Уоббе - Одоризация - Коррозия - Сера, ароматические углеводороды, конденсаты - Здоровье и окружающая среда - Токсичные соединения Помимо экономической выгоды

10. ТК 193 ISO«Природный газ» Секретариат: Институт стандартизации Нидерландов Секретарь: Г-н В.П. Бийль Председатель: Г-н Лекс Ширз (Нидерланды) Сфера деятельности: Стандартизация терминологии, требований к качеству, методов измерения, отбора образцов, анализа и тестирования в отношении природного газа и заменителей природного газа (газового топлива), во всех аспектах, от добычи газа до доставки всем возможным конечным потребителям в международном масштабе.

11. ПК-3 «Добыча природного газа» ПК-1 «Анализ природного газа» Рабочие группы ПК-2 неиспользуемый Отбор проб влажного газа Обозначения качества Измерение на скважие Влажный газ Терминология Одоризация Метановое число Определение энергии Структура ТК 193 Термодинамические свойства Содержание углеводорода /Температура конденсации Расчеты погрешностей Газы проверочной калибровки Редакция 6974 (Определение состава с установленной погрешностью посредством газовой хроматографии) Редакция 6976(Вычисление показателя CV, плотности, относительной плотности и числа Уоббе по составу)

12. Пример: К чему относится измерение потока влажного газа или сжигаемого на факеле газа: - Это природный газ, т.е. ТК 193? - Это измерение параметров потока в закрытом трубопроводе, т.е. ТК 30? Другие примеры: - Виртуальное измерение - Состав и фазовое поведение при измерении - Измерение многофазового потока - Погрешности измерения потока - Измерение на скважине - и т.д.

13. Технический отчет по влажному газу – РГ-2 / ПК-3 Однородная модель Пар, BS 3812 Справочник Shell Мердок, 1000 фунтов на квадратный дюйм, абс. Мердок, 20 фунтов на квадратный дюйм, абс. Beta-0.37, Ting Feb.1993 г. Beta-0.54, Ting Feb.1993 г. Beta-0.68, Ting Feb. 1993 г. Погрешность (%) Весовая доля жидкости Природный газ - Диафрагма; Влияние жидкости в потоке

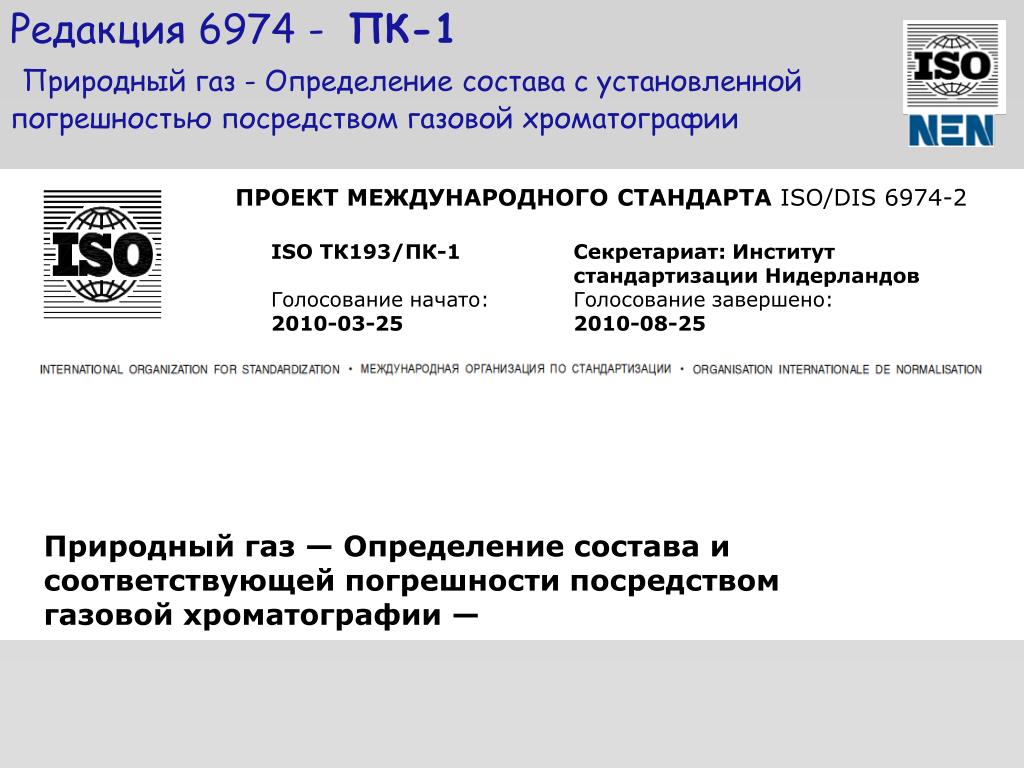

14. Редакция 6974 - ПК-1Природный газ - Определение состава с установленной погрешностью посредством газовой хроматографии ПРОЕКТ МЕЖДУНАРОДНОГО СТАНДАРТА ISO/DIS 6974-2 ISO ТК193/ПК-1 Голосование начато: 2010-03-25 Секретариат: Институт стандартизации Нидерландов Голосование завершено: 2010-08-25 Природный газ — Определение состава и соответствующей погрешности посредством газовой хроматографии —

15. Часть 1 Инструкции по специальному анализу Часть 2 Характеристики системы измерения и статистика обработки данных Часть 3 Определение содержания водорода, гелия, кислорода, азота,двуокиси углерода и углеводородов до C8 с использованием двух ректификационных колонн насадочного типа Часть 4 Определение содержания азота, двуокиси углерода и углеводородов C1 - C5 и C6+ для лабораторного исследования и оперативной системы измерения с использованием двух ректификационных колонн насадочного типа Часть 5 Определение содержания азота, двуокиси углерода и углеводорода C1 - C5 и C6+ для лабораторного исследования и оперативного применения в технологическом процессес использованием трех ректификационных колонн Редакция 6974Природный газ - Определение состава с установленной погрешностью посредством газовой хроматографии

16. Как в ISO и API описываются измерения характеристик углеводородов • API -Американский нефтяной институт • Охватывает все вопросы, связанные с измерением характеристик углеводородов • Координация посредством COPM • Серьезная ориентированность на нефтегазовую промышленность • Компактное объединение, простая логистика • Ориентированность на США • ISO-Международная организация по стандартизации • Различные технические комитеты (ТК), занимающиеся различными вопросами • Более сложное координирование (обуславливается каждым конкретным случаем) • Также охватывает другие отрасли • Всемирное объединение, более сложная логистика • Ориентированность на весь мир

17. Из обзорной презентации ISO для COPM, Даллас, март 2006г.; автор Пола Уоткинс (API) • Соглашение API-EI и ISO • API, EI (IP) и ISO помогут выработать более эффективные способы сотрудничества в целях создания, где это применимо, согласованных стандартов.

18. Сделать сразу Краткое изложение …. • Сделать правильно • Сделать в международном масштабе

19. !!! Нет необходимости в дополнительных комментариях о важности международной стандартизации • Международная организация по стандартизации (ISO) и Международная электротехническая комиссия (IEC) объявили 14 октября Всемирным днем стандартов, призванным почтить деятельность добровольцев, приложивших значительные усилия для создания международных стандартов.... • США отмечают Всемирный день стандартов 11 октября; • Финляндия отмечает 13 октября; • а Италия отмечает 18 октября.
