第 6 章 Android Service 组件

1. 第6章 Android Service组件

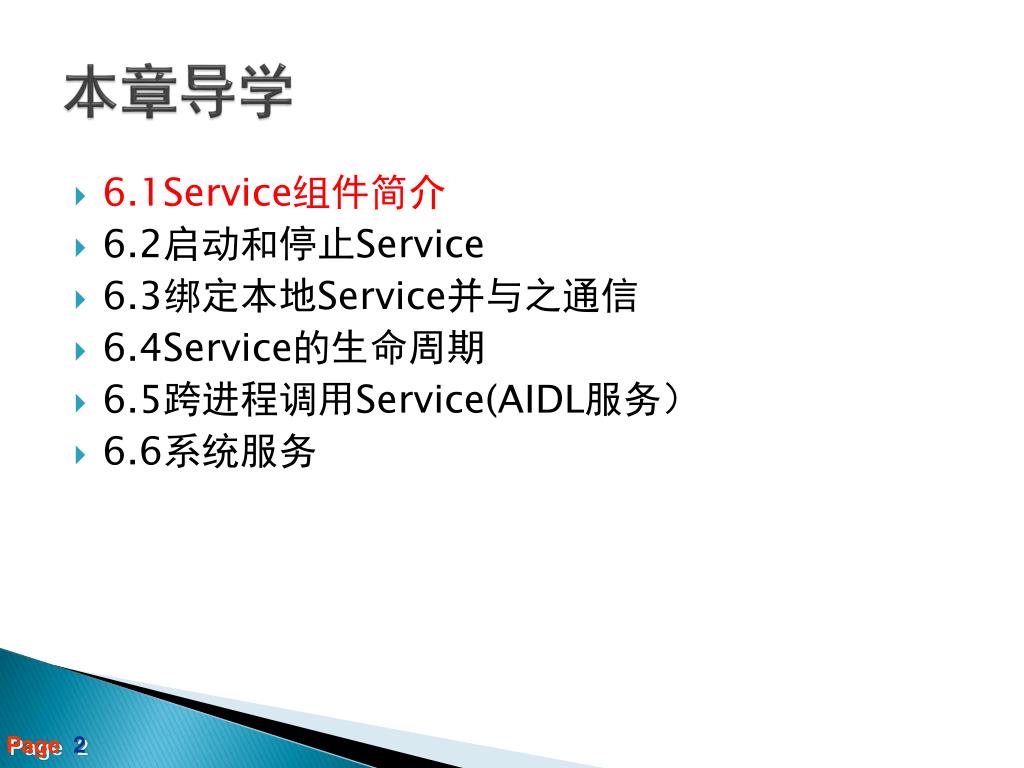

2. 本章导学 • 6.1Service组件简介 • 6.2启动和停止Service • 6.3绑定本地Service并与之通信 • 6.4Service的生命周期 • 6.5跨进程调用Service(AIDL服务） • 6.6系统服务

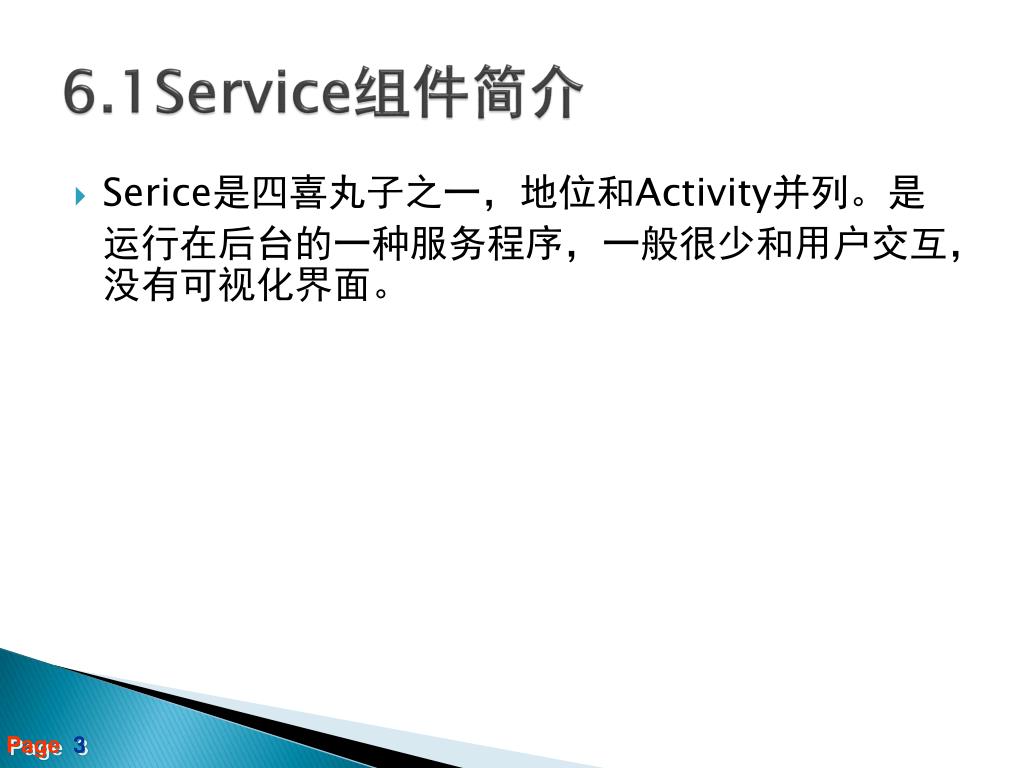

3. 6.1Service组件简介 • Serice是四喜丸子之一，地位和Activity并列。是运行在后台的一种服务程序，一般很少和用户交互，没有可视化界面。

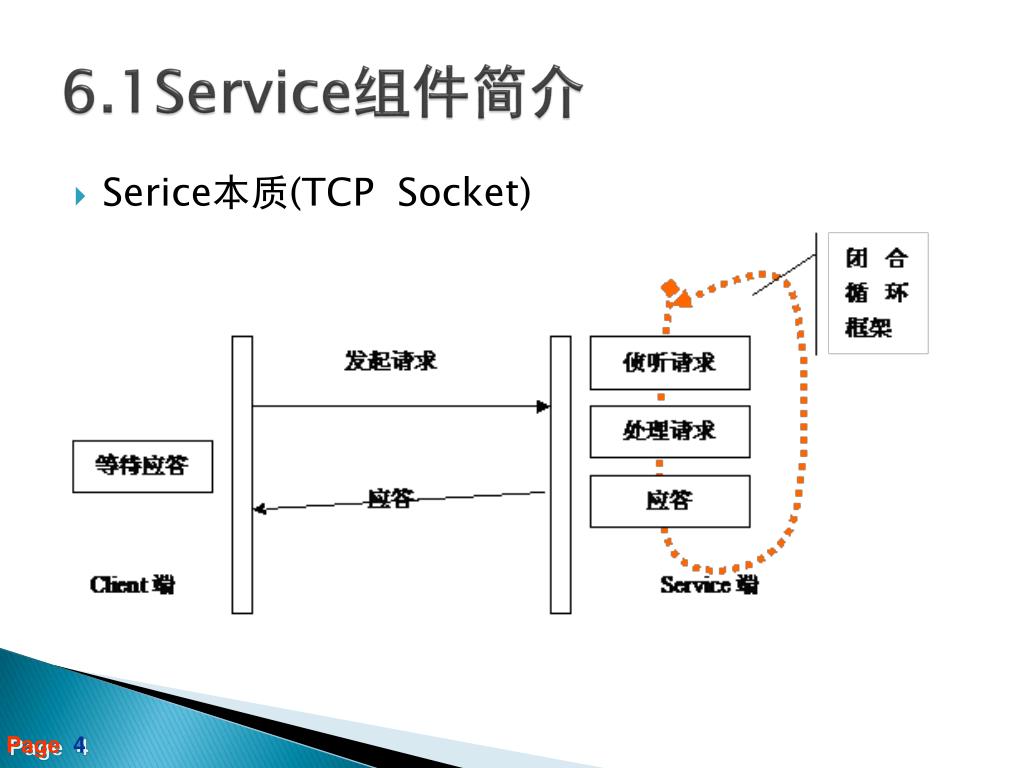

4. 6.1Service组件简介 • Serice本质(TCP Socket)

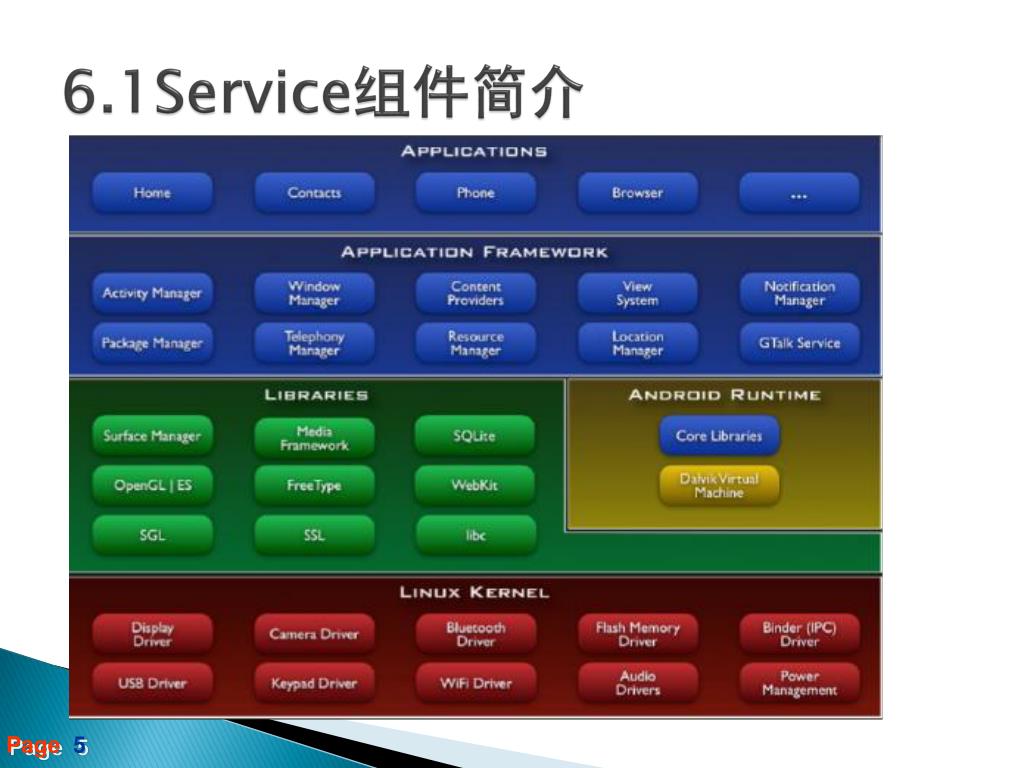

5. 6.1Service组件简介

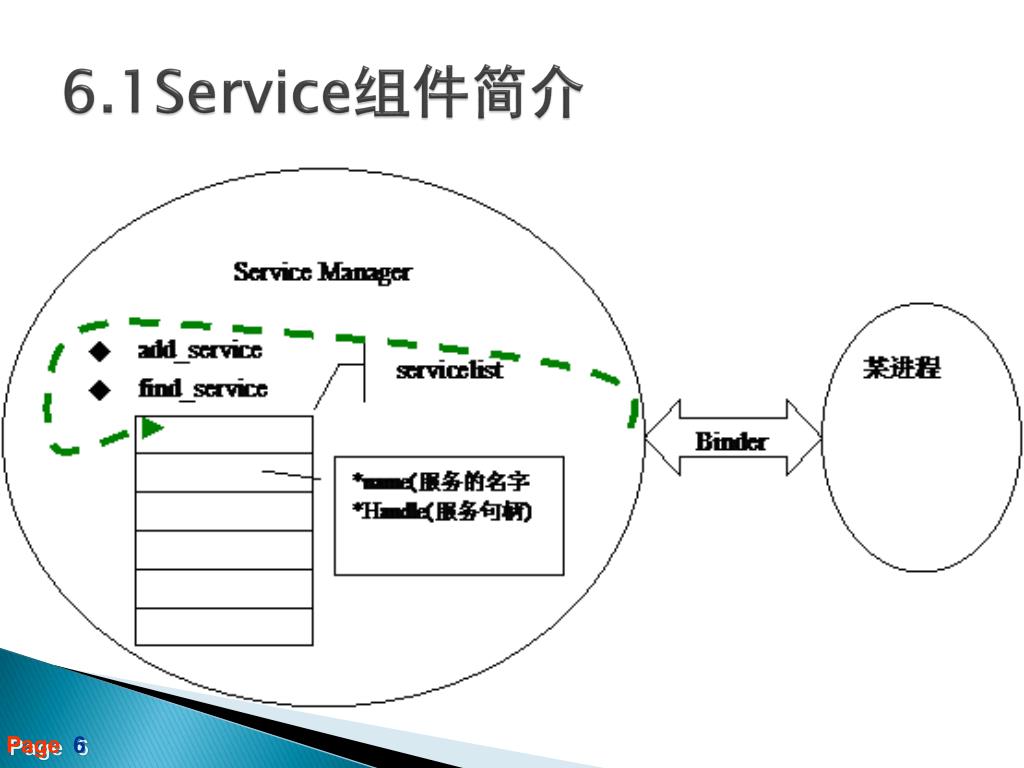

6. 6.1Service组件简介

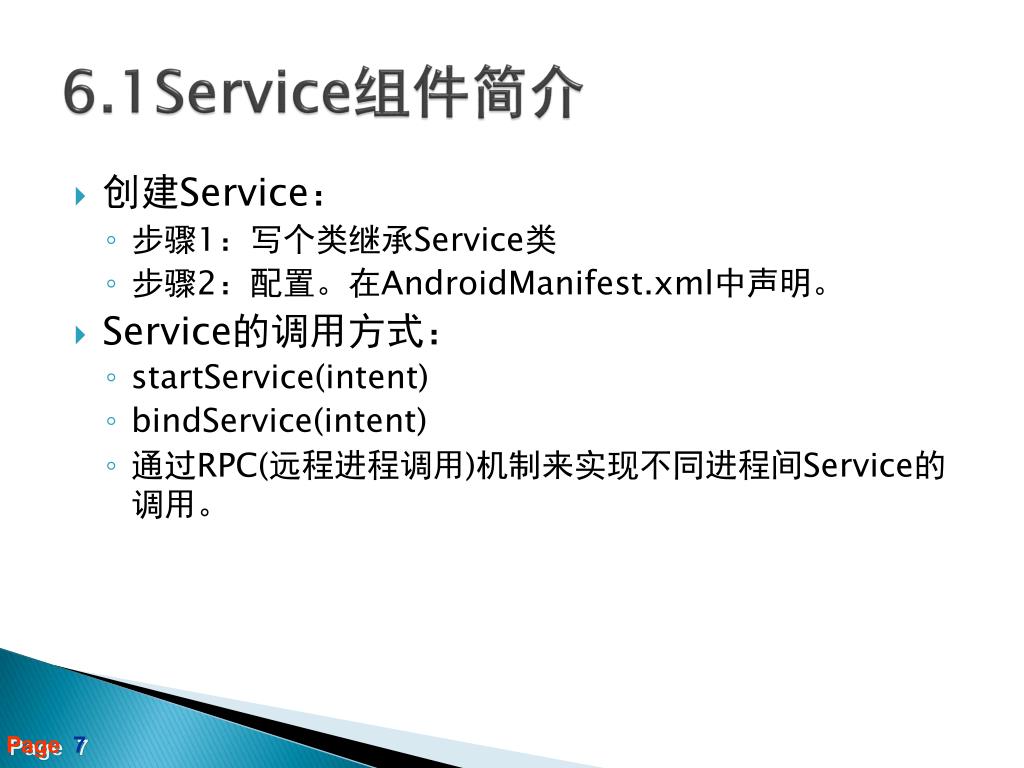

7. 6.1Service组件简介 • 创建Service： • 步骤1：写个类继承Service类 • 步骤2：配置。在AndroidManifest.xml中声明。 • Service的调用方式： • startService(intent) • bindService(intent) • 通过RPC(远程进程调用)机制来实现不同进程间Service的调用。

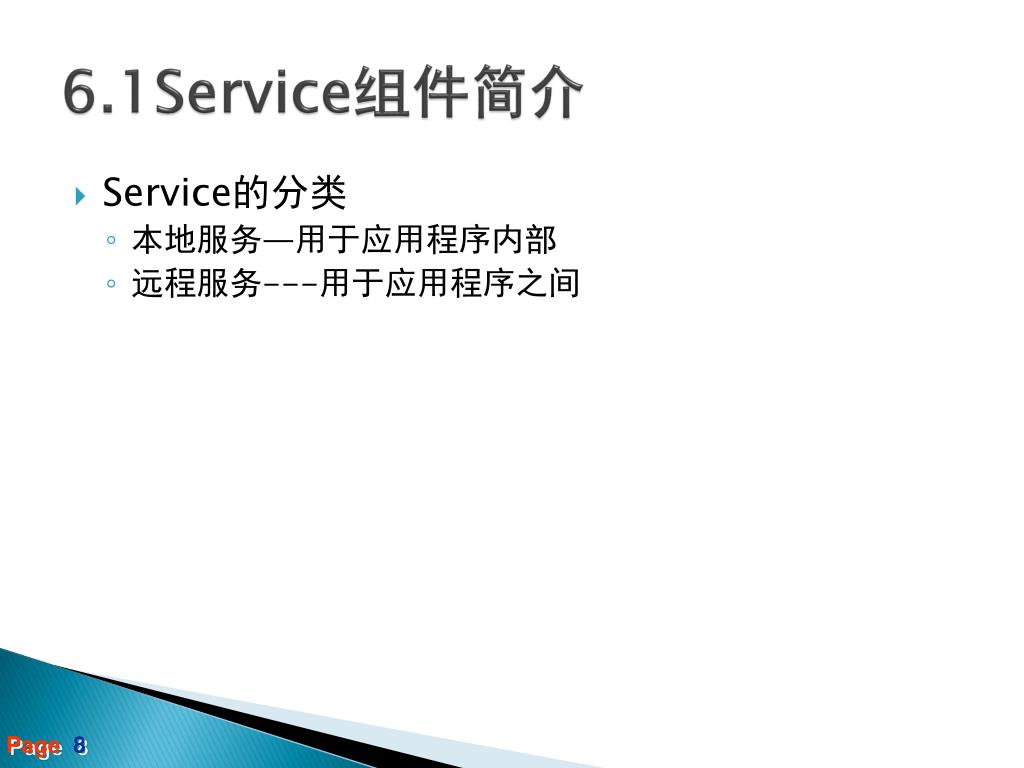

8. 6.1Service组件简介 • Service的分类 • 本地服务—用于应用程序内部 • 远程服务---用于应用程序之间

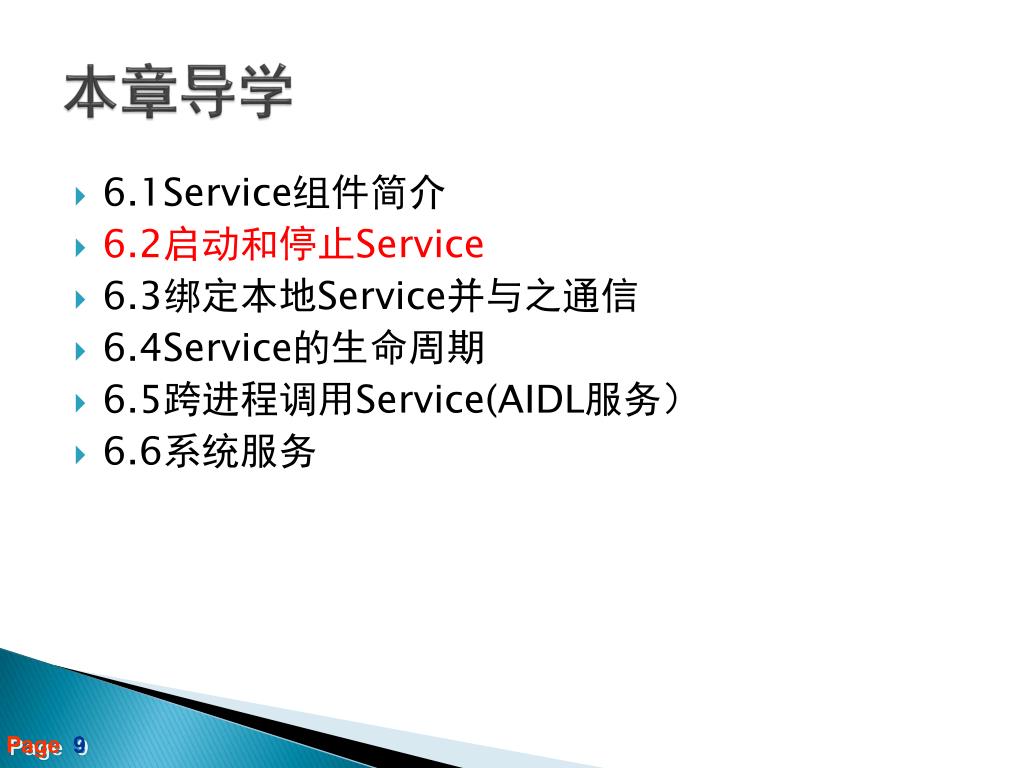

9. 本章导学 • 6.1Service组件简介 • 6.2启动和停止Service • 6.3绑定本地Service并与之通信 • 6.4Service的生命周期 • 6.5跨进程调用Service(AIDL服务） • 6.6系统服务

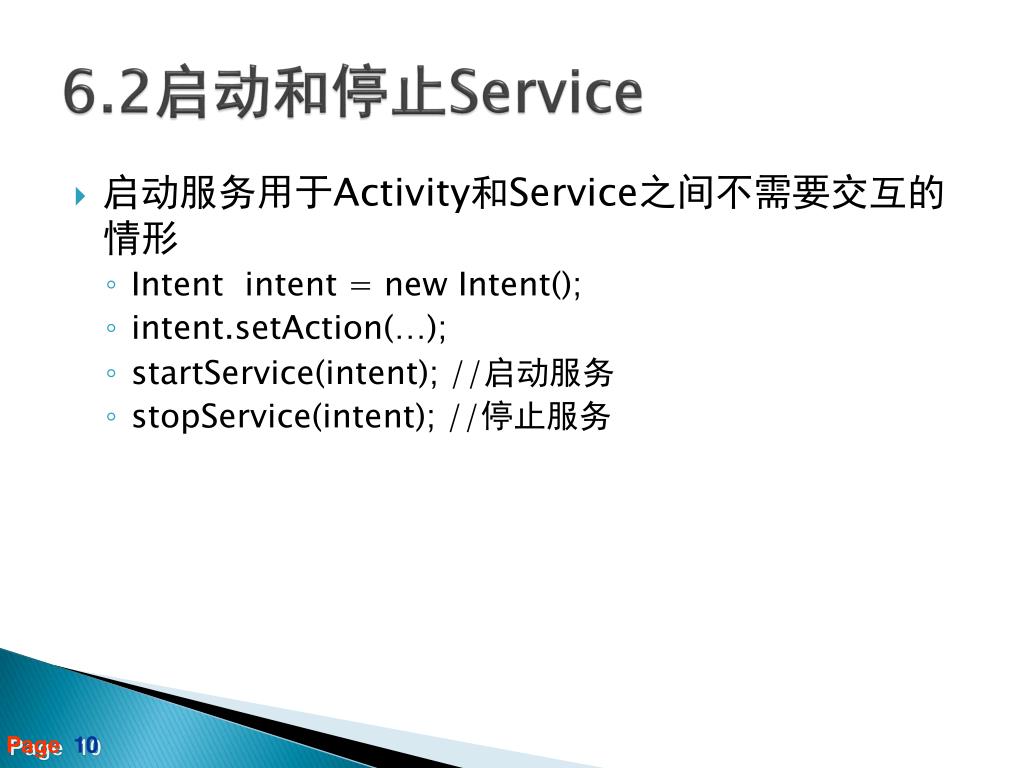

10. 6.2启动和停止Service • 启动服务用于Activity和Service之间不需要交互的情形 • Intent intent = new Intent(); • intent.setAction(…); • startService(intent); //启动服务 • stopService(intent); //停止服务

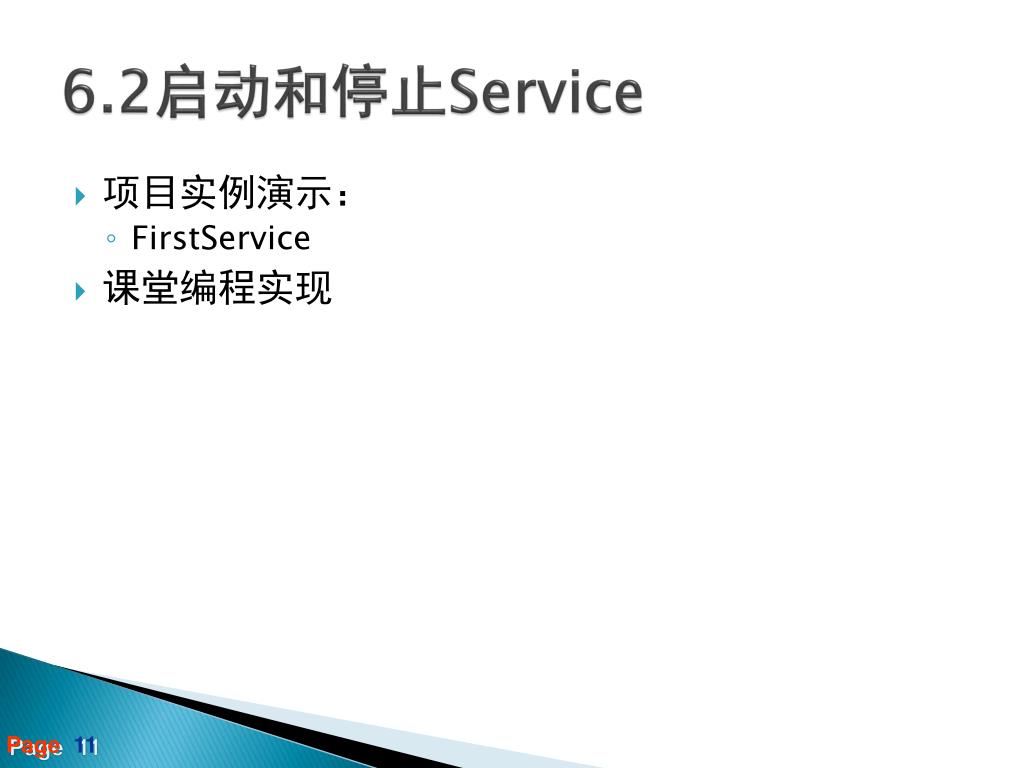

11. 6.2启动和停止Service • 项目实例演示： • FirstService • 课堂编程实现

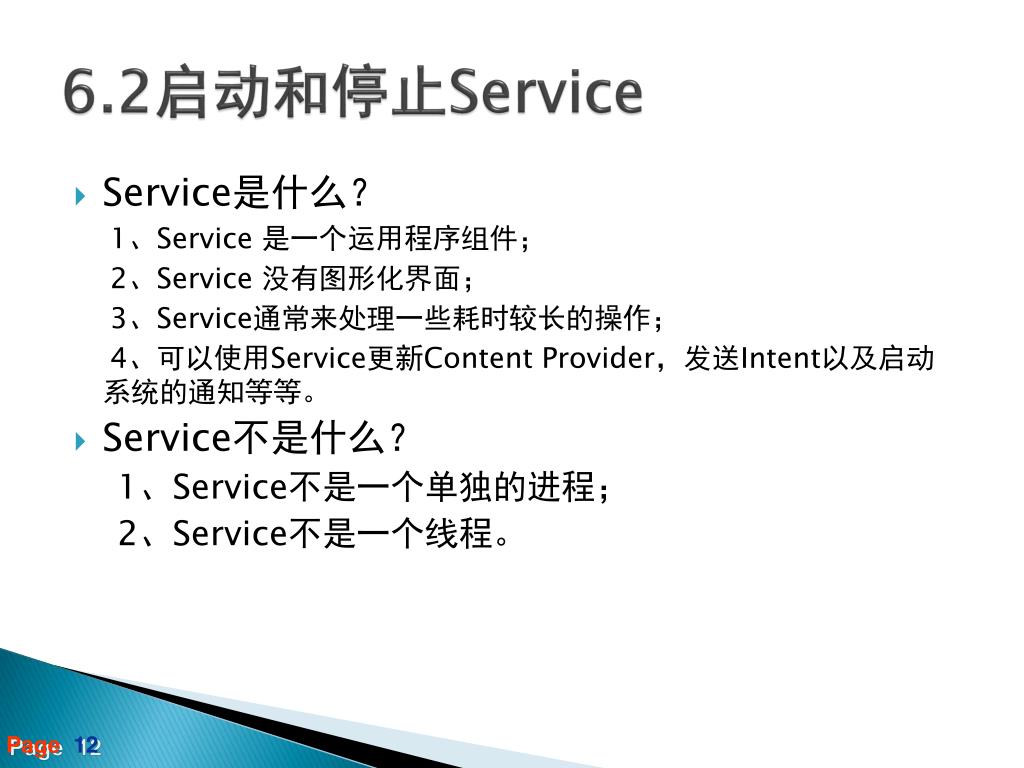

12. 6.2启动和停止Service • Service是什么？ 1、Service 是一个运用程序组件； 2、Service 没有图形化界面； 3、Service通常来处理一些耗时较长的操作； 4、可以使用Service更新Content Provider，发送Intent以及启动系统的通知等等。 • Service不是什么？ 1、Service不是一个单独的进程； 2、Service不是一个线程。

13. 本章导学 • 6.1Service组件简介 • 6.2启动和停止Service • 6.3绑定本地Service并与之通信 • 6.4Service的生命周期 • 6.5跨进程调用Service(AIDL服务） • 6.6系统服务

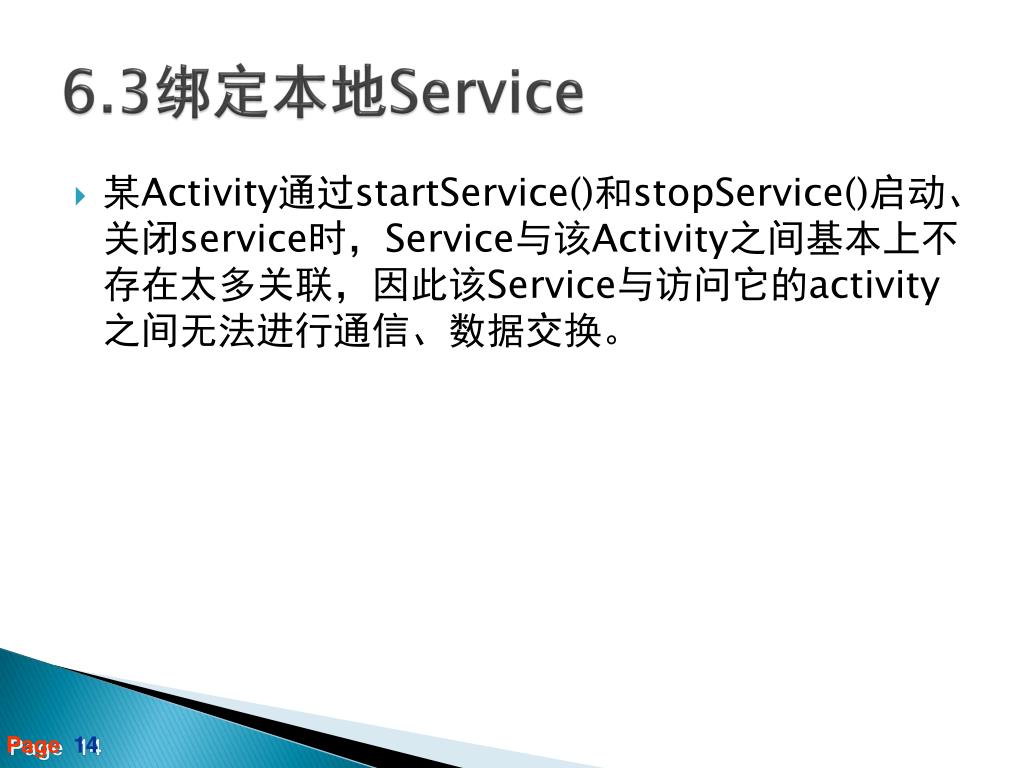

14. 6.3绑定本地Service • 某Activity通过startService()和stopService()启动、关闭service时，Service与该Activity之间基本上不存在太多关联，因此该Service与访问它的activity之间无法进行通信、数据交换。

15. 6.3绑定本地Service • 数据交换：通过bindService()和unbindService()方法启动、关闭服务。（数据库连接） • 绑定Service需要三个参数：bindService(intent service , ServiceConnection conn , int flag); • 第一个是sevice：该参数通过Intent指定要启动的service; • conn：该参数是一个ServiceConnection对象，该对象用于监听访问者与Service之间的连接情况。当访问者与Service之间连接成功时将回调ServiceConnection对象的方法onServiceConnected(ComponentName name, IBinder service)；当访问者与Service之间断开时将回调 ServiceConnection对象的方法onServiceDisconnected(ComponentName name)。 • flag:指定绑定时是否自动创建service。

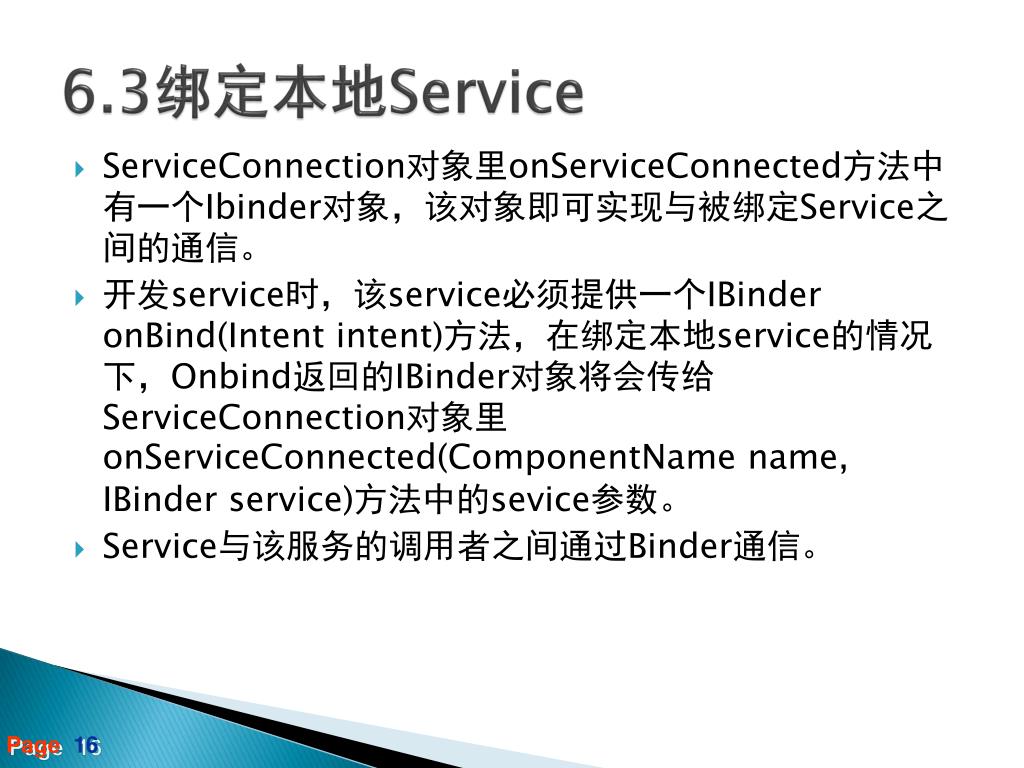

16. 6.3绑定本地Service • ServiceConnection对象里onServiceConnected方法中有一个Ibinder对象，该对象即可实现与被绑定Service之间的通信。 • 开发service时，该service必须提供一个IBinder onBind(Intent intent)方法，在绑定本地service的情况下，Onbind返回的IBinder对象将会传给ServiceConnection对象里onServiceConnected(ComponentName name, IBinder service)方法中的sevice参数。 • Service与该服务的调用者之间通过Binder通信。

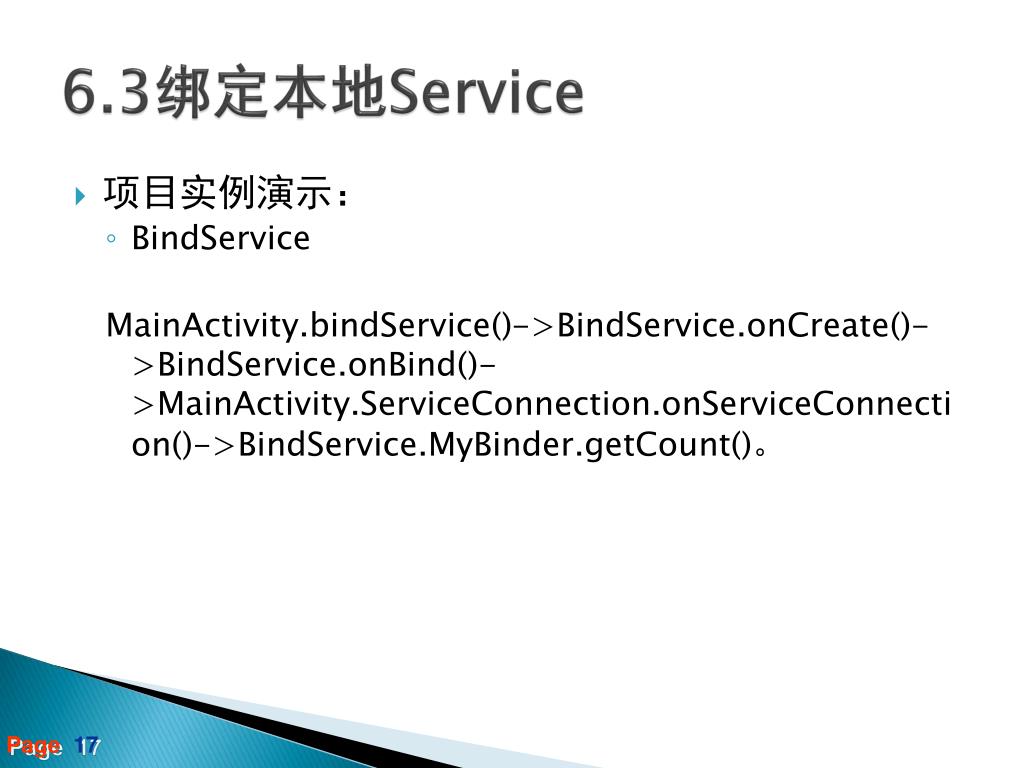

17. 6.3绑定本地Service • 项目实例演示： • BindService MainActivity.bindService()->BindService.onCreate()->BindService.onBind()->MainActivity.ServiceConnection.onServiceConnection()->BindService.MyBinder.getCount()。

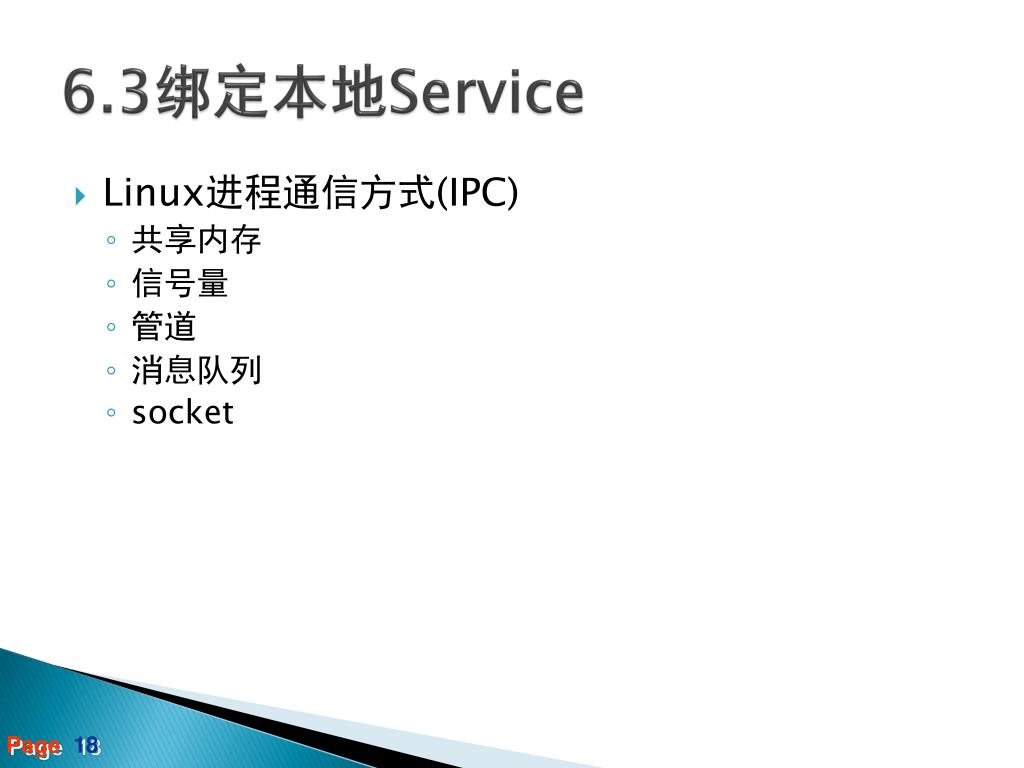

18. 6.3绑定本地Service • Linux进程通信方式(IPC) • 共享内存 • 信号量 • 管道 • 消息队列 • socket

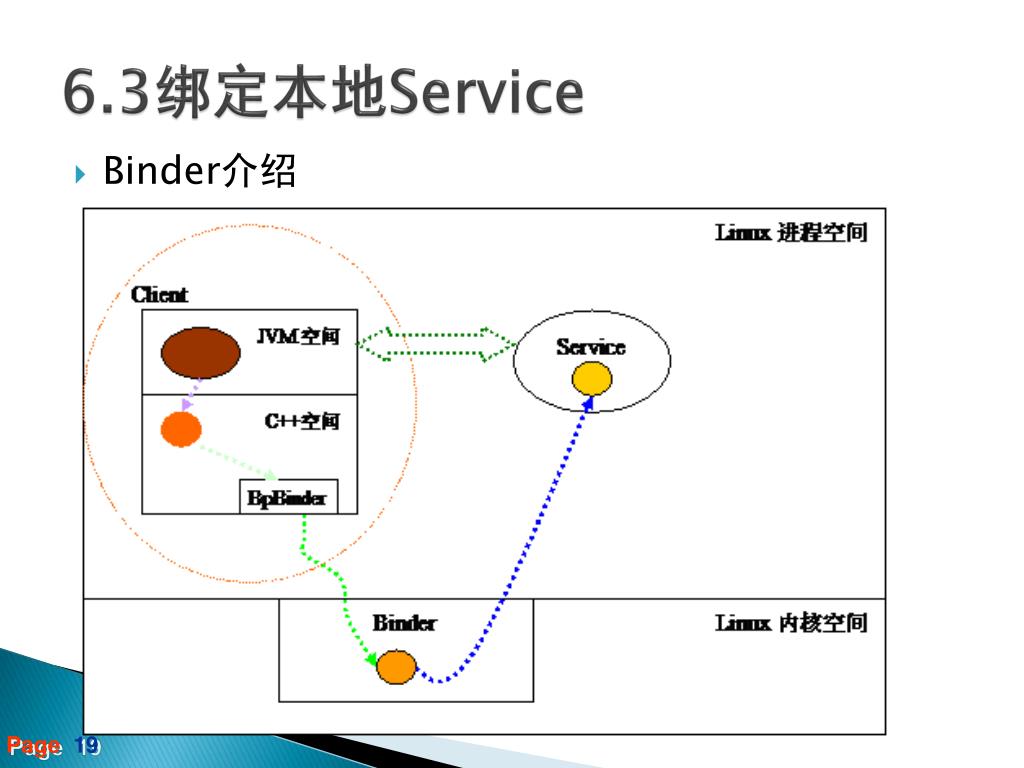

19. 6.3绑定本地Service • Binder介绍

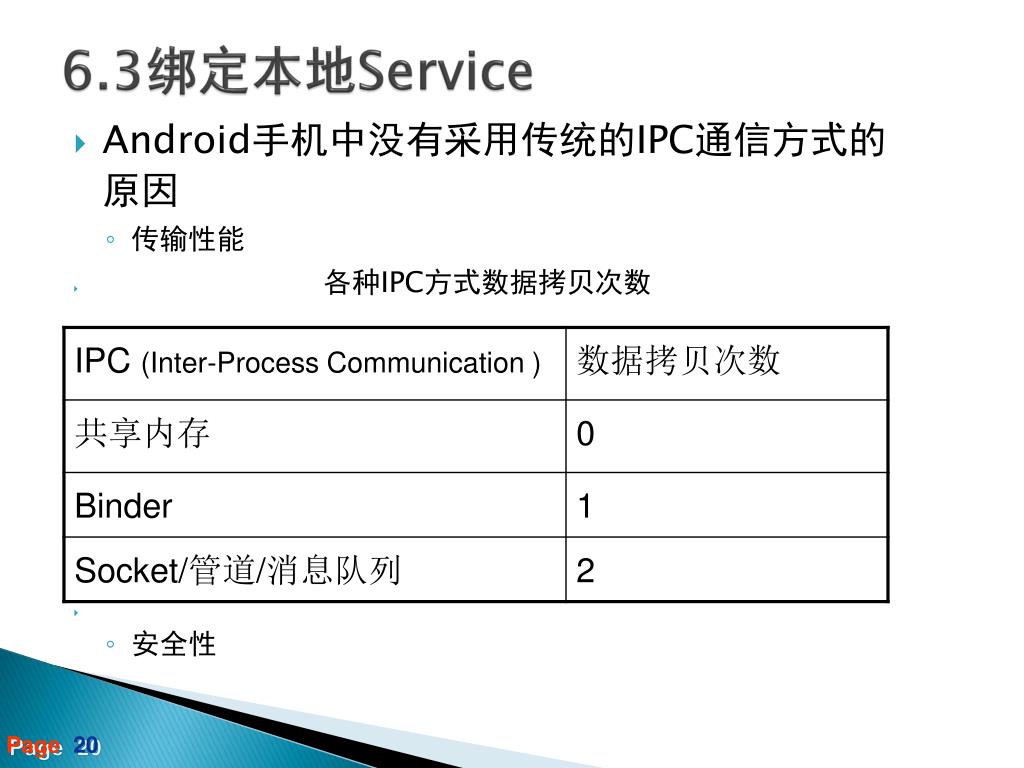

20. 6.3绑定本地Service • Android手机中没有采用传统的IPC通信方式的原因 • 传输性能 • 各种IPC方式数据拷贝次数 • 安全性

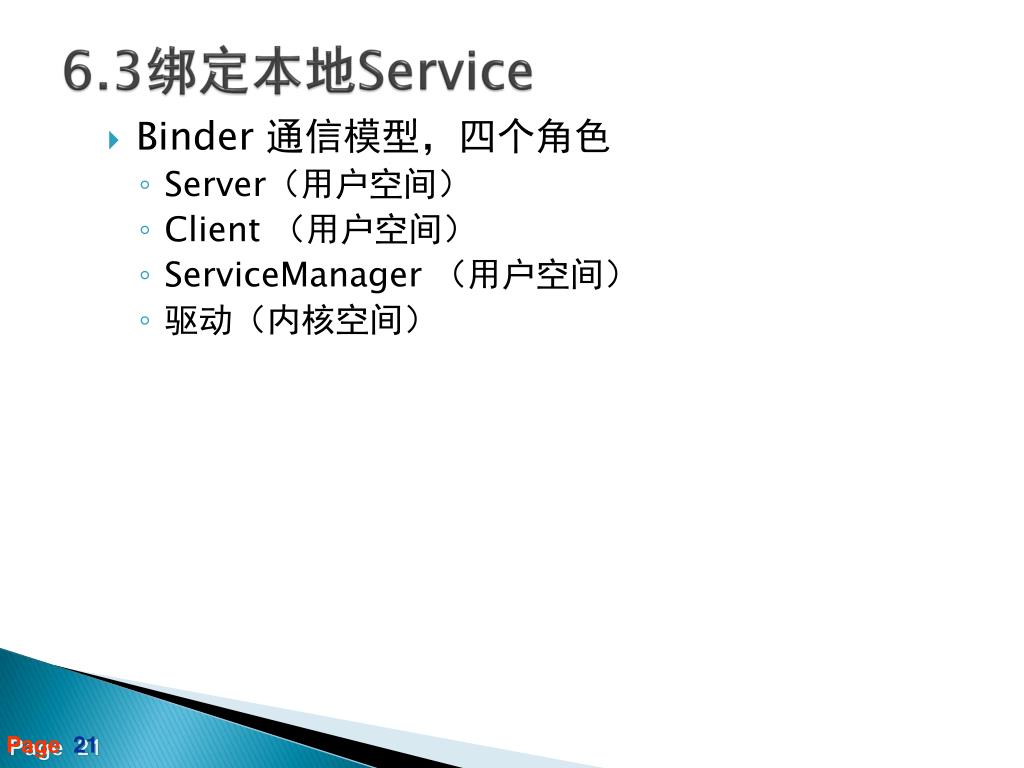

21. 6.3绑定本地Service • Binder 通信模型，四个角色 • Server（用户空间） • Client （用户空间） • ServiceManager （用户空间） • 驱动（内核空间）

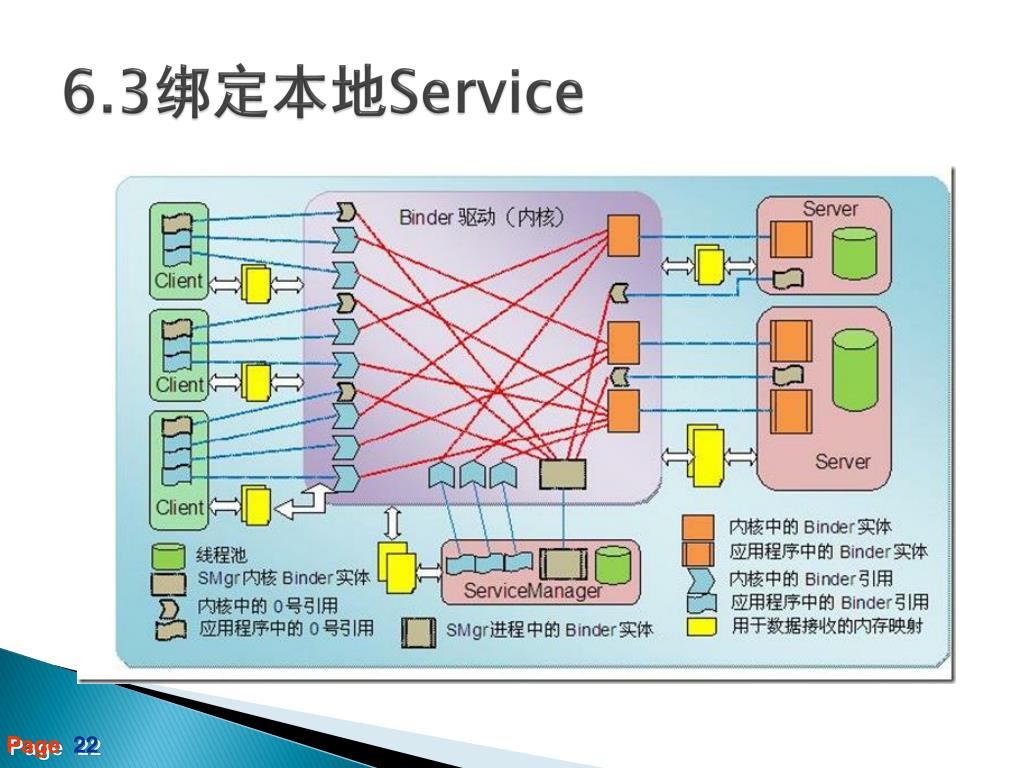

22. 6.3绑定本地Service

23. 本章导学 • 6.1Service组件简介 • 6.2启动和停止Service • 6.3绑定本地Service并与之通信 • 6.4Service的生命周期 • 6.5跨进程调用Service(AIDL服务） • 6.6系统服务

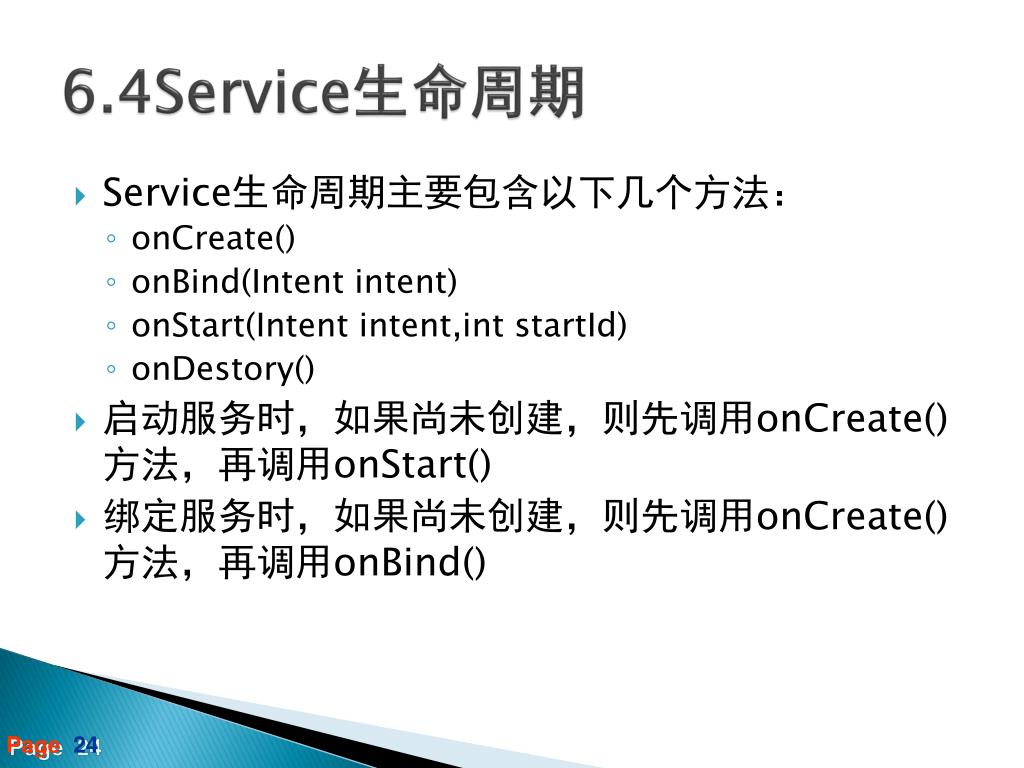

24. 6.4Service生命周期 • Service生命周期主要包含以下几个方法： • onCreate() • onBind(Intent intent) • onStart(Intent intent,int startId) • onDestory() • 启动服务时，如果尚未创建，则先调用onCreate()方法，再调用onStart() • 绑定服务时，如果尚未创建，则先调用onCreate()方法，再调用onBind()

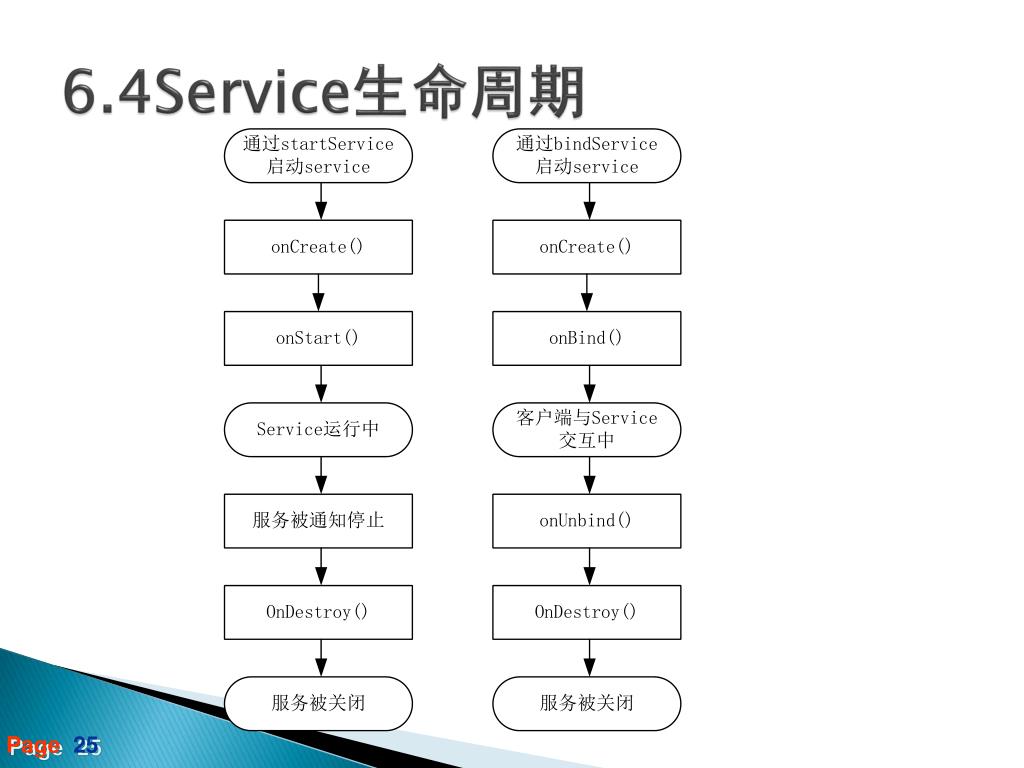

25. 6.4Service生命周期

26. 本章导学 • 6.1Service组件简介 • 6.2启动和停止Service • 6.3绑定本地Service并与之通信 • 6.4Service的生命周期 • 6.5跨进程调用Service(AIDL服务） • 6.6系统服务

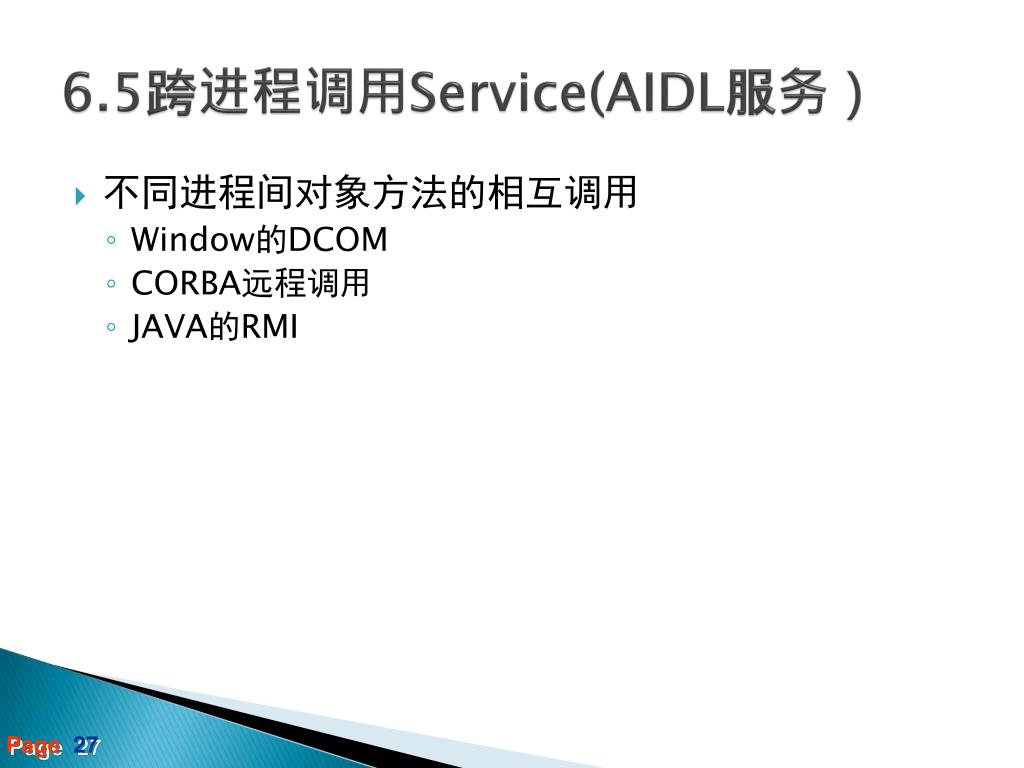

27. 6.5跨进程调用Service(AIDL服务） • 不同进程间对象方法的相互调用 • Window的DCOM • CORBA远程调用 • JAVA的RMI

28. 6.5跨进程调用Service(AIDL服务） • AIDL服务： • 为了使其他的应用程序也可以访问本应用程序提供的服务，Android系统采用了远程过程调用（Remote Procedure Call，RPC）方式来实现。与很多其他的基于RPC的解决方案一样，Android使用一种接口定义语言（Interface Definition Language，IDL）来公开服务的接口。因此，可以将这种可以跨进程访问的服务称为AIDL（Android Interface Definition Language）服务。

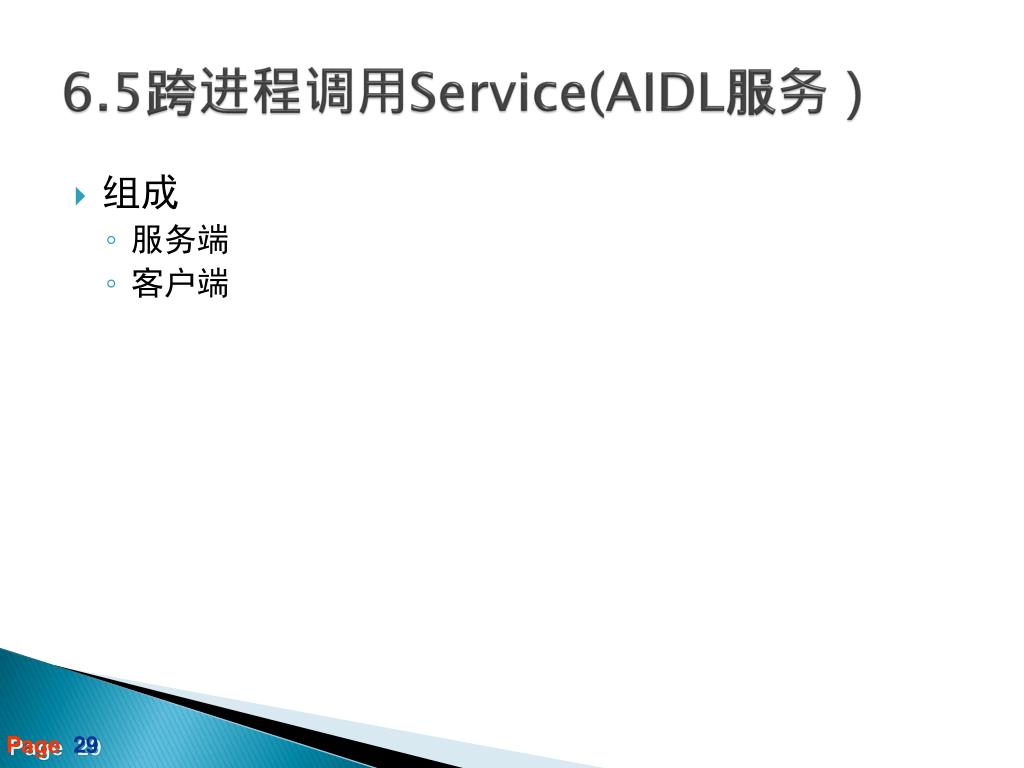

29. 6.5跨进程调用Service(AIDL服务） • 组成 • 服务端 • 客户端

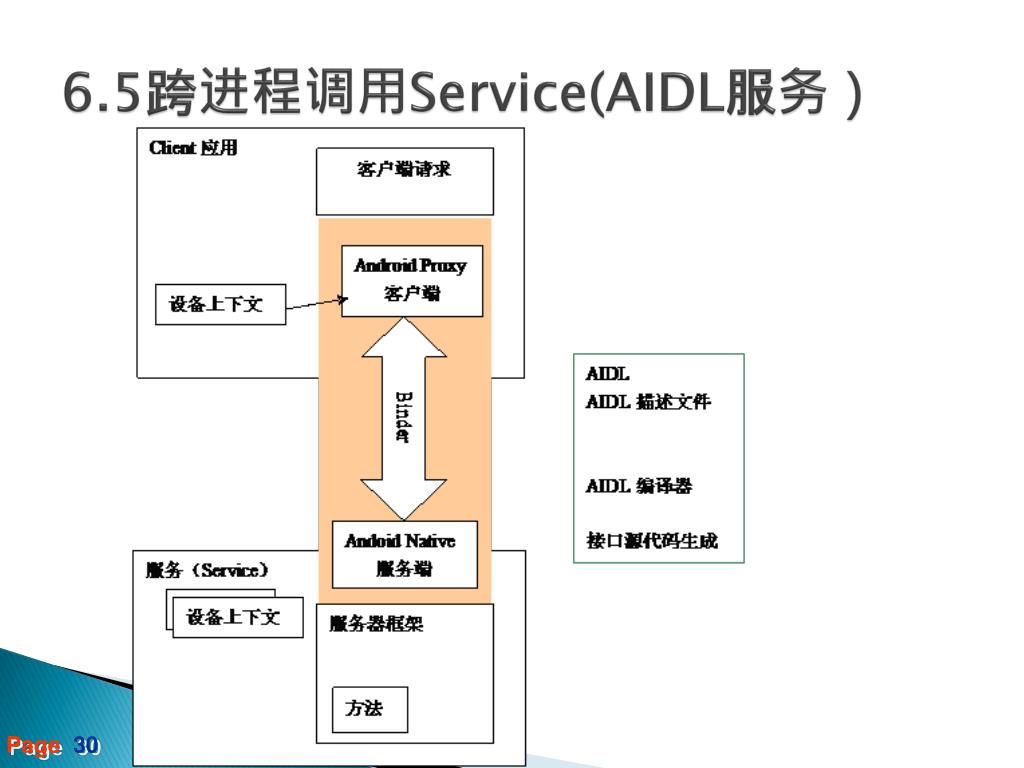

30. 6.5跨进程调用Service(AIDL服务）

31. 6.5.1服务端实现 • 步骤1：新建服务端工程，AidlService

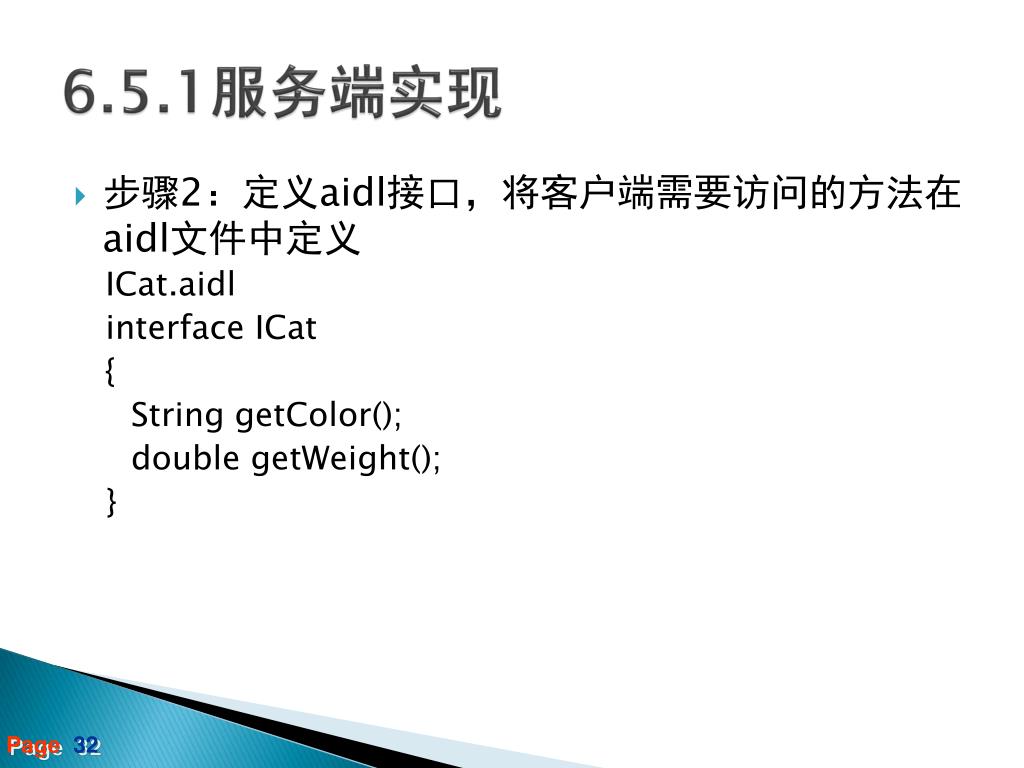

32. 6.5.1服务端实现 • 步骤2：定义aidl接口，将客户端需要访问的方法在aidl文件中定义 ICat.aidl interface ICat { String getColor(); double getWeight(); }

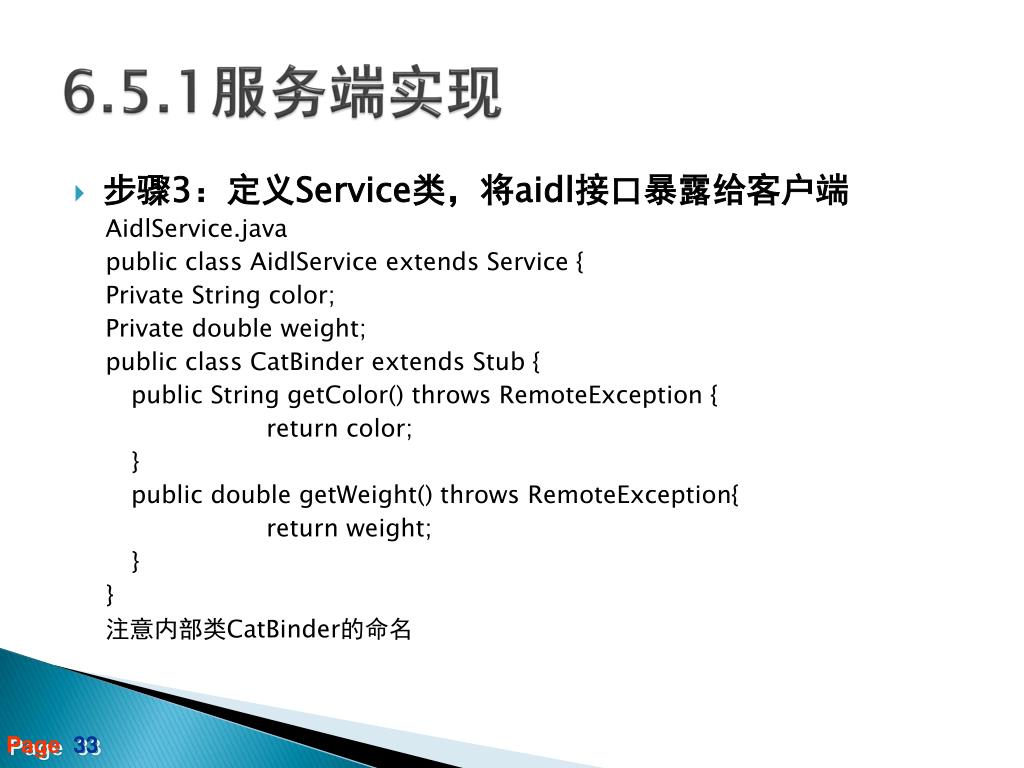

33. 6.5.1服务端实现 • 步骤3：定义Service类，将aidl接口暴露给客户端 AidlService.java public class AidlService extends Service { Private String color; Private double weight; public class CatBinder extends Stub { public String getColor() throws RemoteException { return color; } public double getWeight() throws RemoteException{ return weight; } } 注意内部类CatBinder的命名

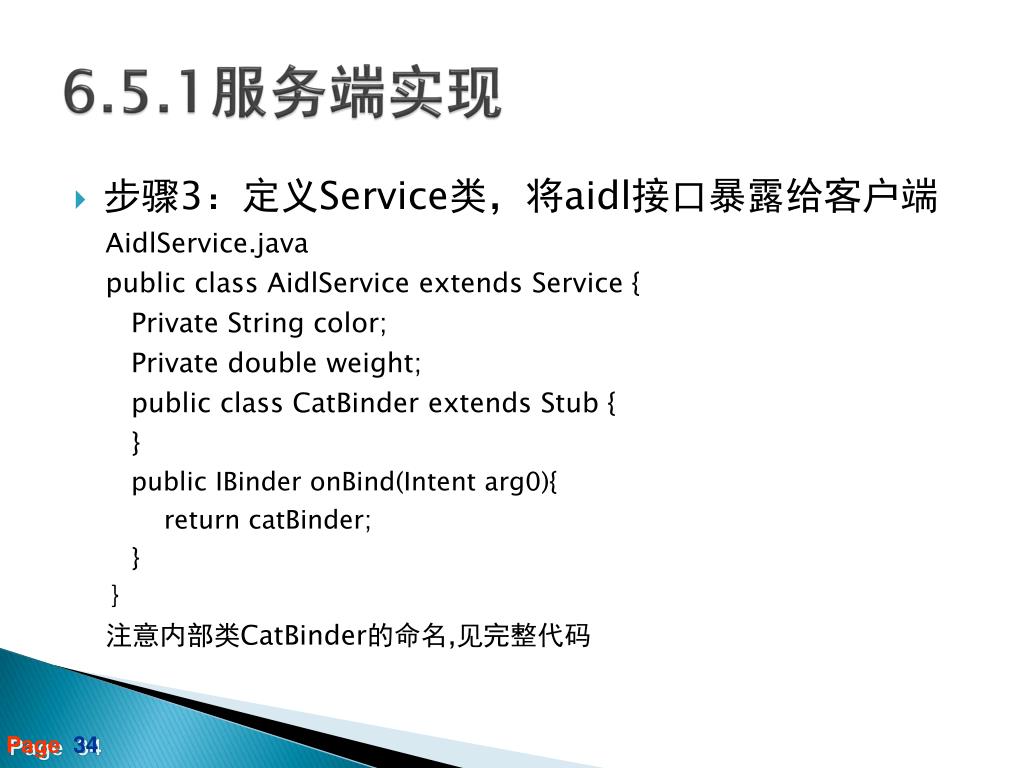

34. 6.5.1服务端实现 • 步骤3：定义Service类，将aidl接口暴露给客户端 AidlService.java public class AidlService extends Service { Private String color; Private double weight; public class CatBinder extends Stub { } public IBinder onBind(Intent arg0){ return catBinder; } ｝ 注意内部类CatBinder的命名,见完整代码

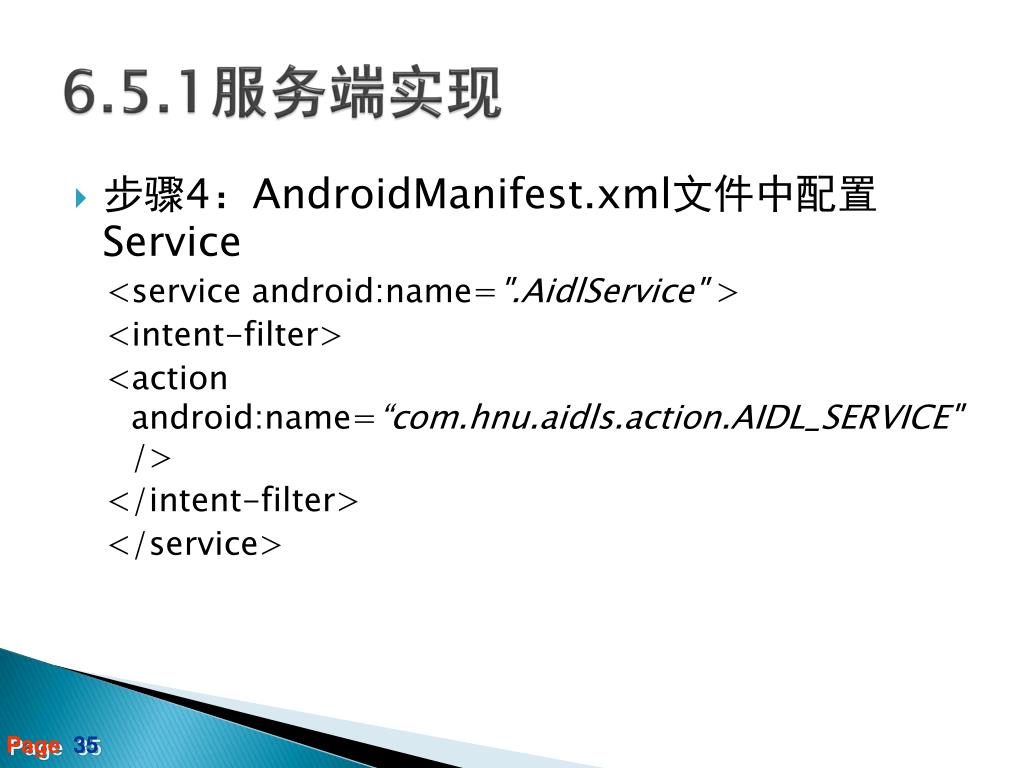

35. 6.5.1服务端实现 • 步骤4：AndroidManifest.xml文件中配置Service <service android:name=".AidlService" > <intent-filter> <action android:name=“com.hnu.aidls.action.AIDL_SERVICE" /> </intent-filter> </service>

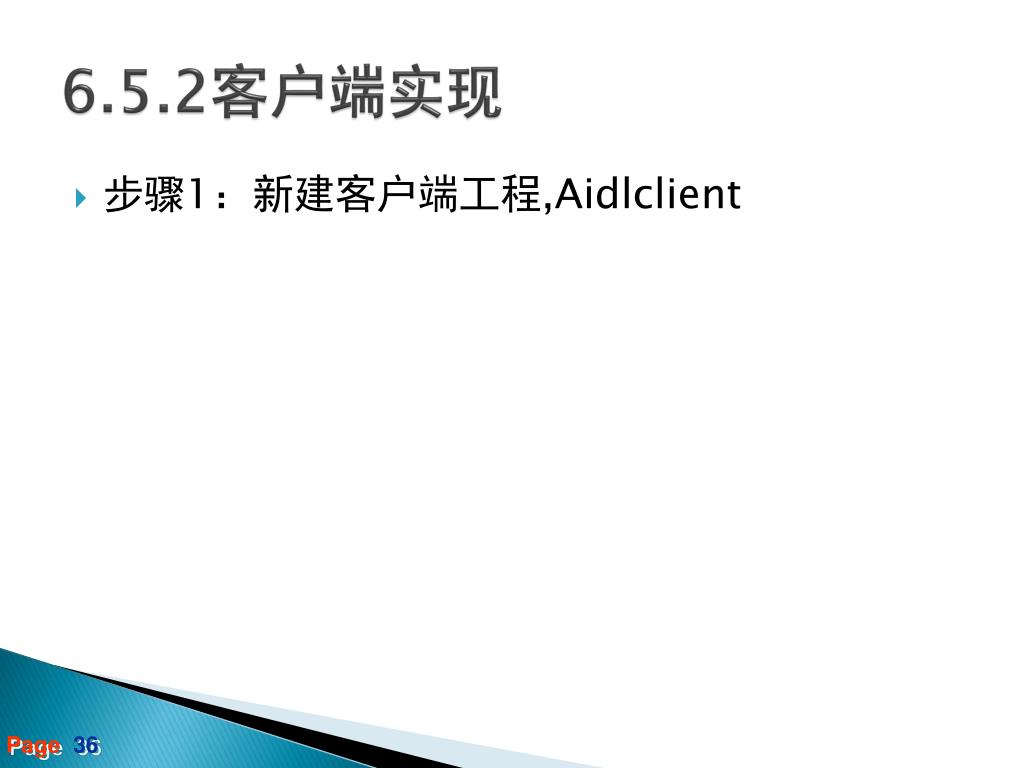

36. 6.5.2客户端实现 • 步骤1：新建客户端工程,Aidlclient

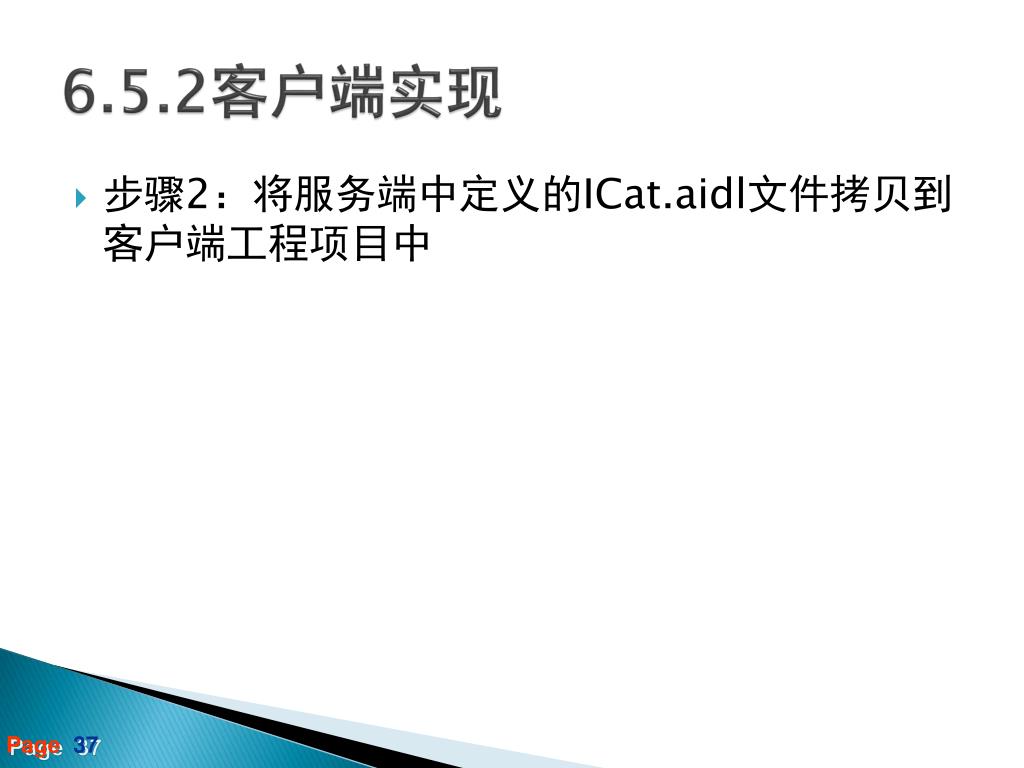

37. 6.5.2客户端实现 • 步骤2：将服务端中定义的ICat.aidl文件拷贝到客户端工程项目中

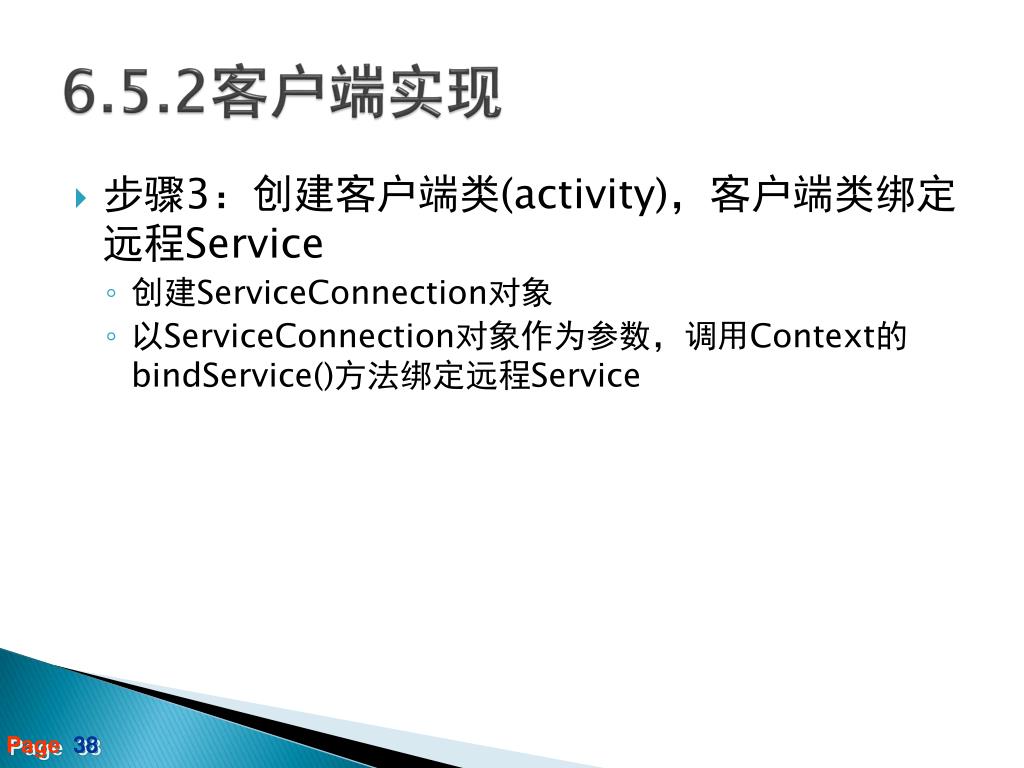

38. 6.5.2客户端实现 • 步骤3：创建客户端类(activity)，客户端类绑定远程Service • 创建ServiceConnection对象 • 以ServiceConnection对象作为参数，调用Context的 bindService()方法绑定远程Service

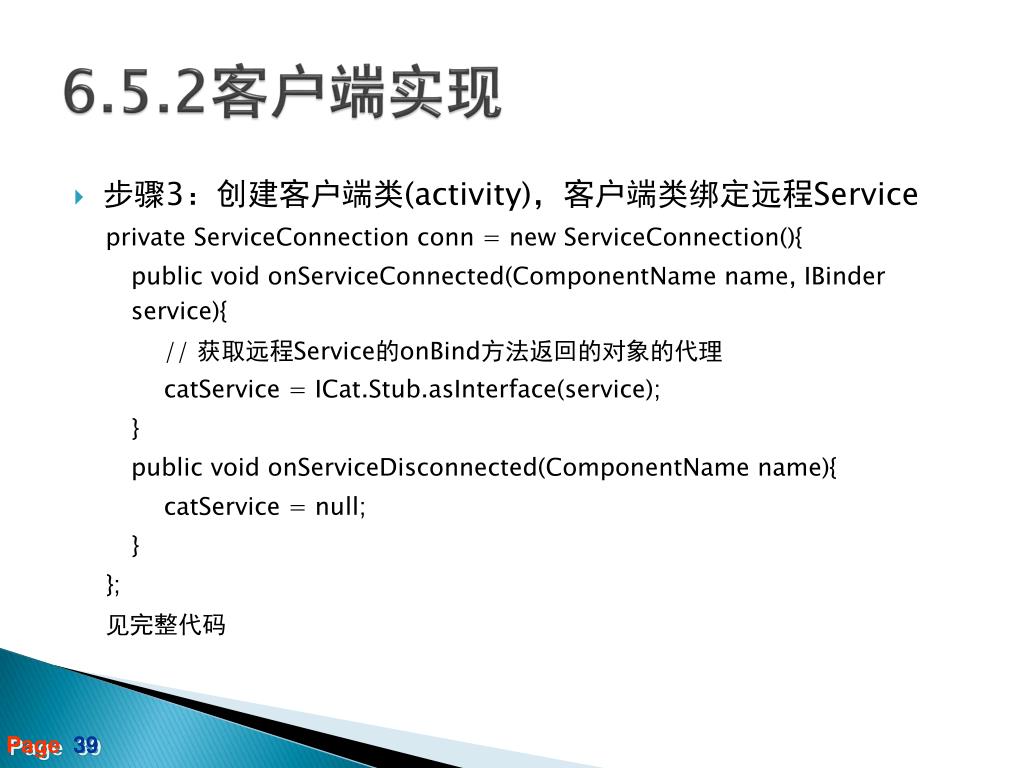

39. 6.5.2客户端实现 • 步骤3：创建客户端类(activity)，客户端类绑定远程Service private ServiceConnection conn = new ServiceConnection(){ public void onServiceConnected(ComponentName name, IBinder service){ // 获取远程Service的onBind方法返回的对象的代理 catService = ICat.Stub.asInterface(service); } public void onServiceDisconnected(ComponentName name){ catService = null; } }; 见完整代码

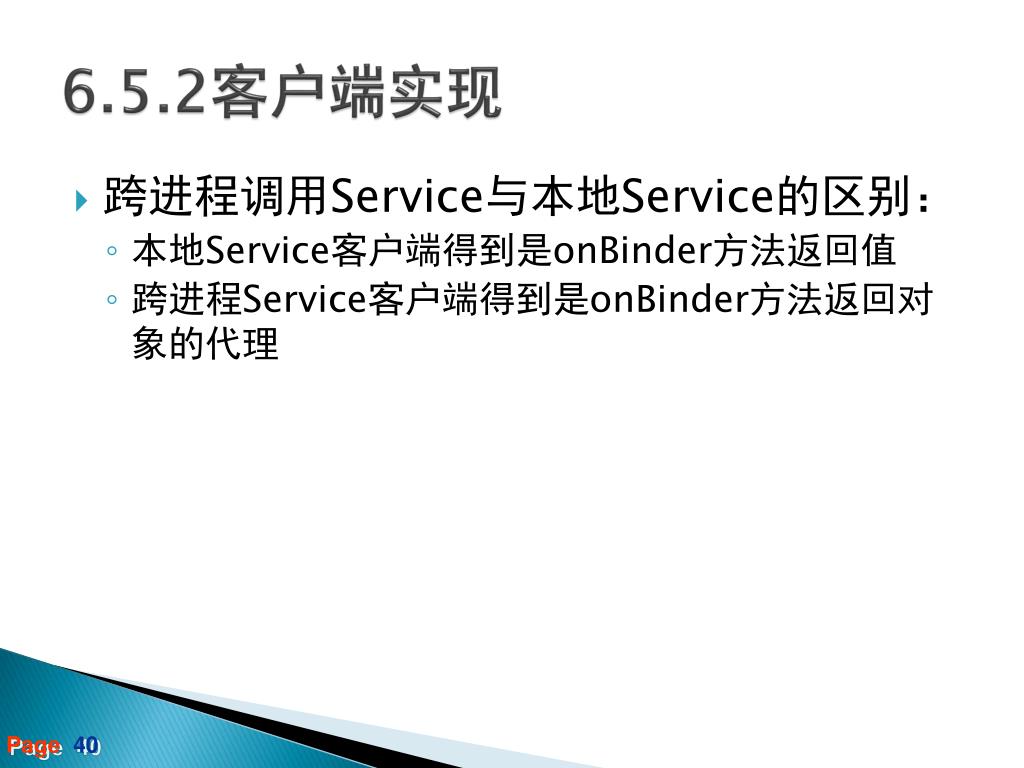

40. 6.5.2客户端实现 • 跨进程调用Service与本地Service的区别： • 本地Service客户端得到是onBinder方法返回值 • 跨进程Service客户端得到是onBinder方法返回对象的代理

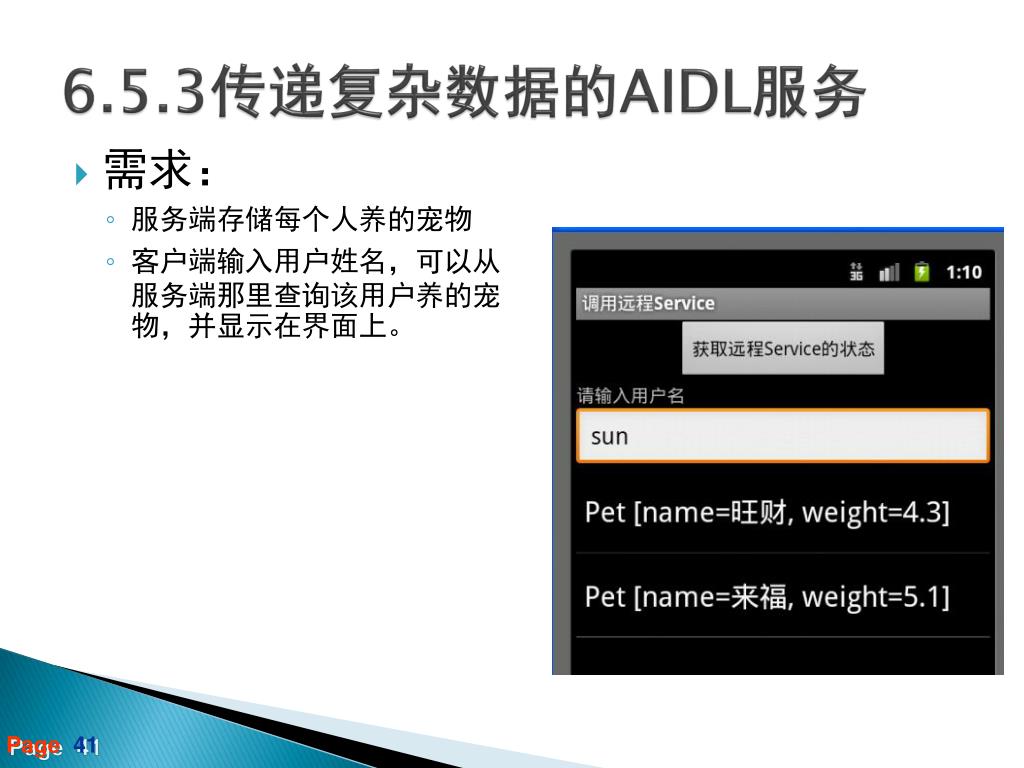

41. 6.5.3传递复杂数据的AIDL服务 • 需求： • 服务端存储每个人养的宠物 • 客户端输入用户姓名，可以从服务端那里查询该用户养的宠物，并显示在界面上。

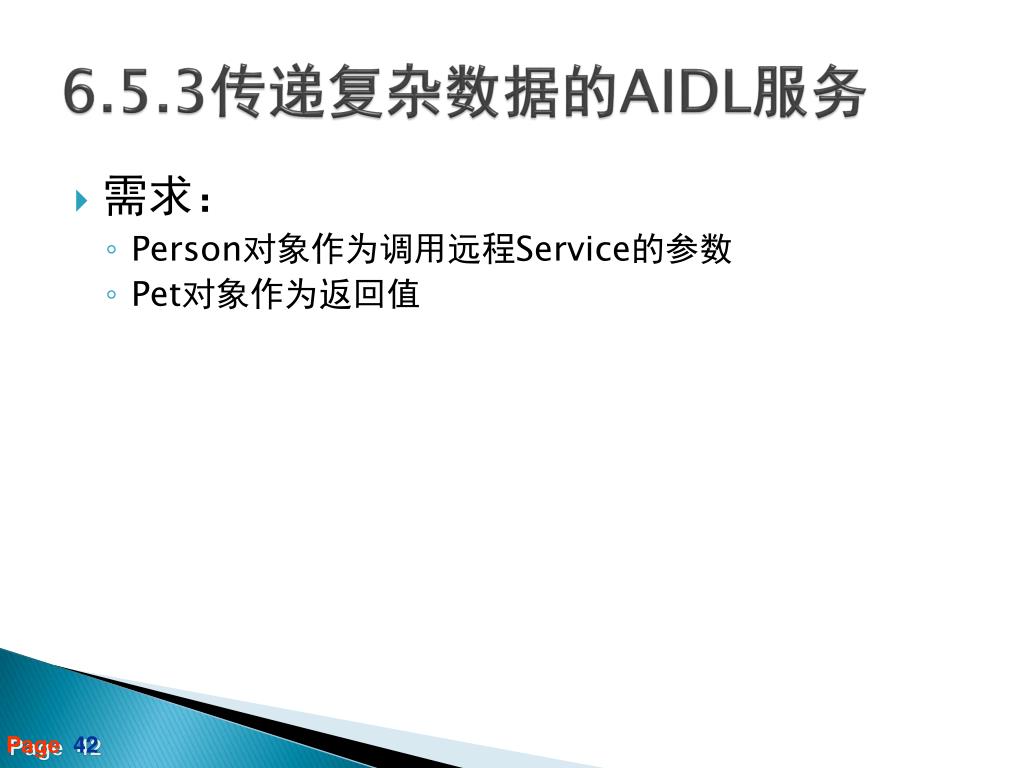

42. 6.5.3传递复杂数据的AIDL服务 • 需求： • Person对象作为调用远程Service的参数 • Pet对象作为返回值

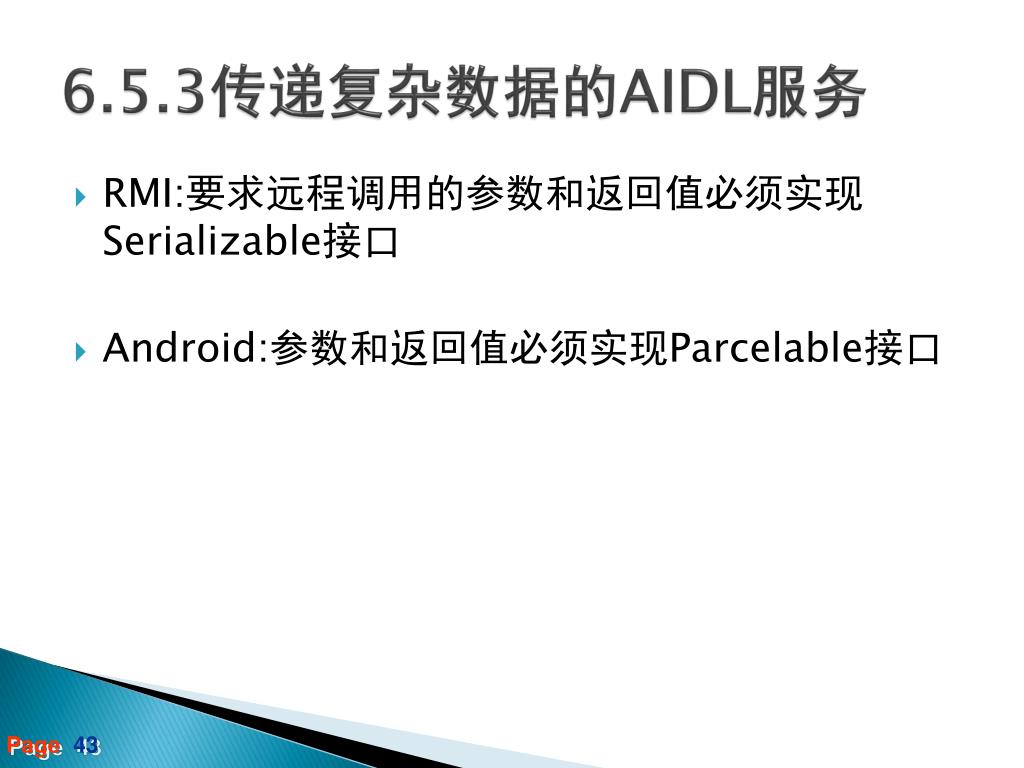

43. 6.5.3传递复杂数据的AIDL服务 • RMI:要求远程调用的参数和返回值必须实现Serializable接口 • Android:参数和返回值必须实现Parcelable接口

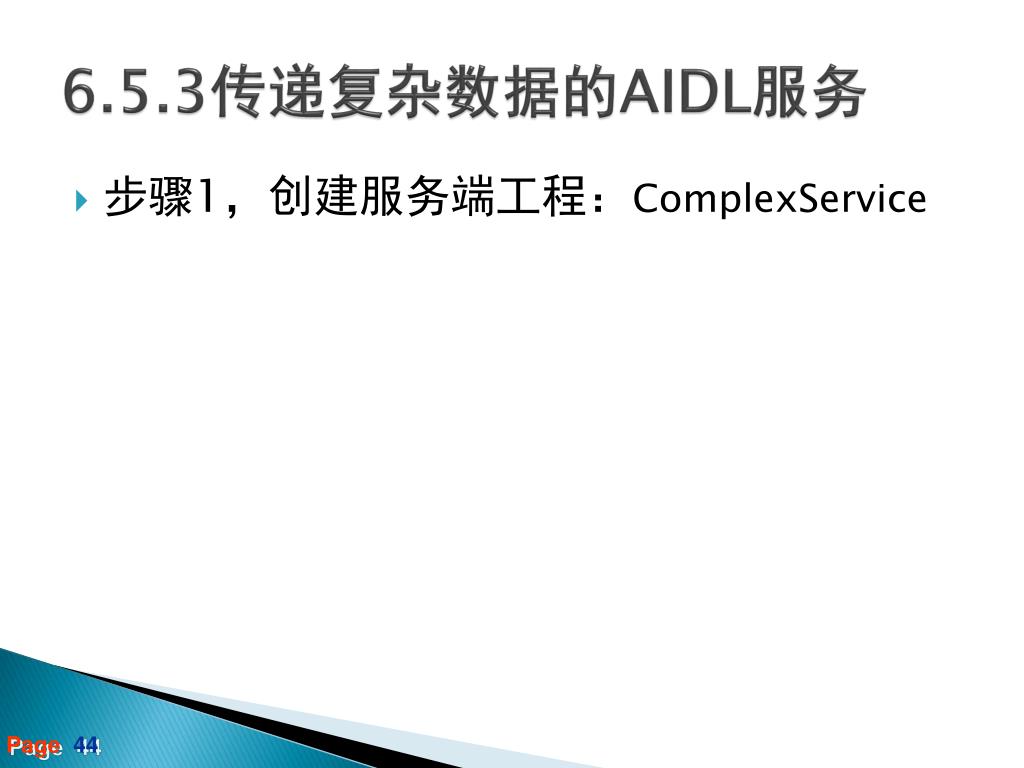

44. 6.5.3传递复杂数据的AIDL服务 • 步骤1，创建服务端工程：ComplexService

45. 6.5.3传递复杂数据的AIDL服务 • 步骤2，定义3个aidl文件 • IPet.aidl • Person.aidl • Pet.aidl

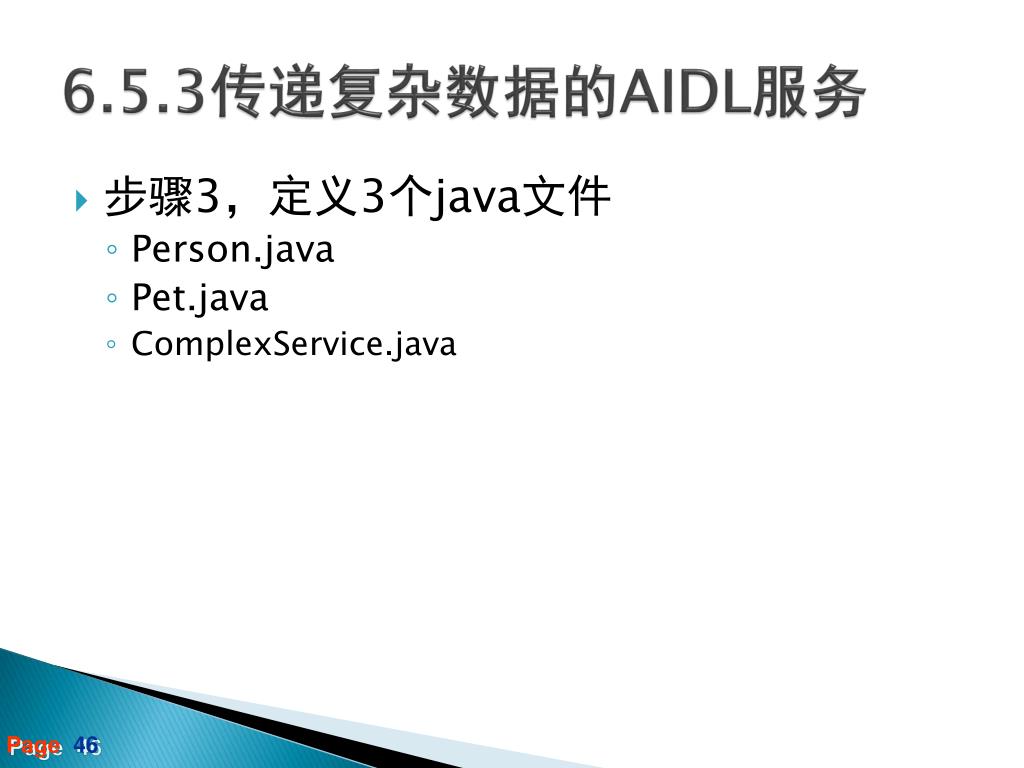

46. 6.5.3传递复杂数据的AIDL服务 • 步骤3，定义3个java文件 • Person.java • Pet.java • ComplexService.java

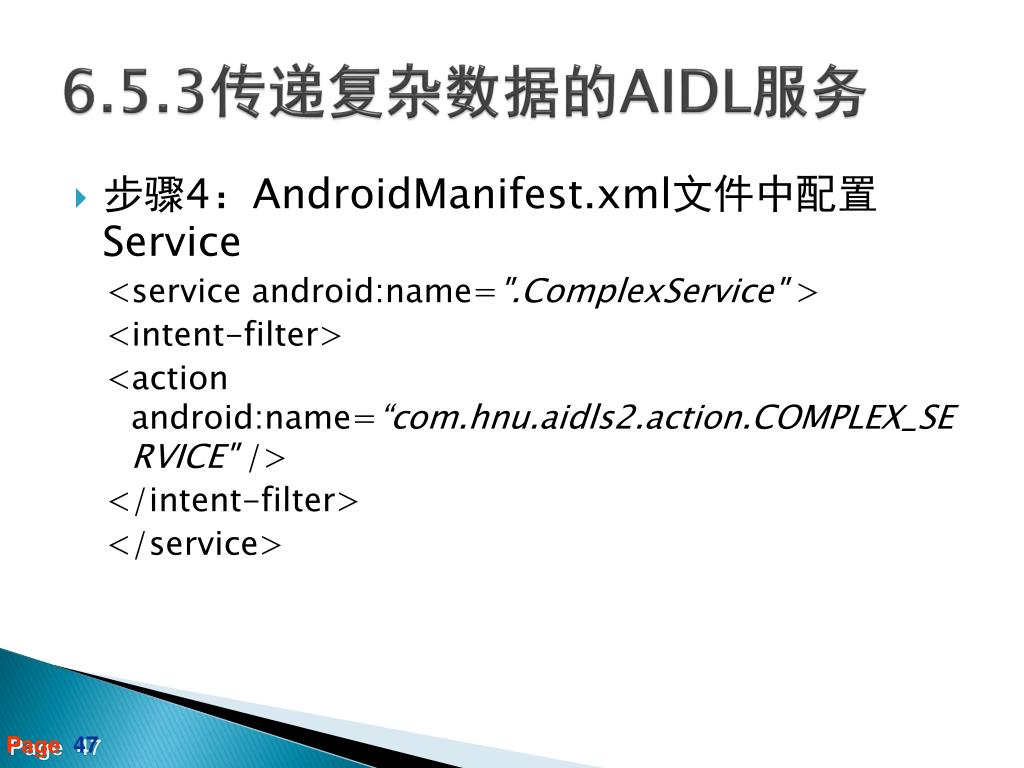

47. 6.5.3传递复杂数据的AIDL服务 • 步骤4：AndroidManifest.xml文件中配置Service <service android:name=".ComplexService" > <intent-filter> <action android:name=“com.hnu.aidls2.action.COMPLEX_SERVICE" /> </intent-filter> </service>

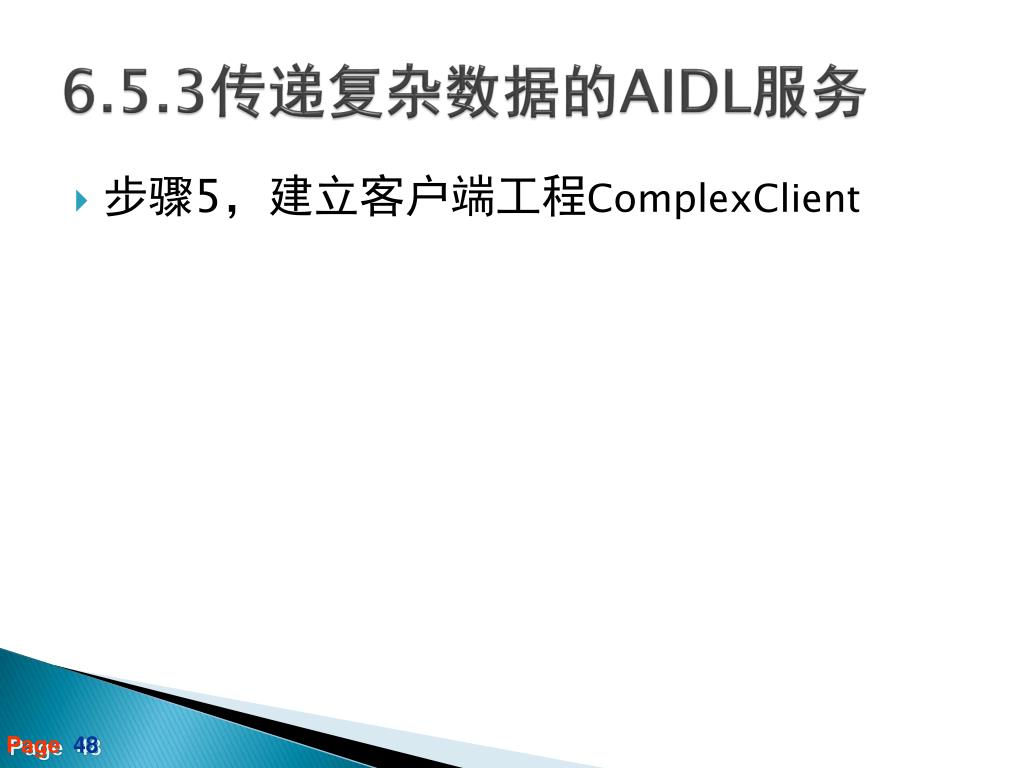

48. 6.5.3传递复杂数据的AIDL服务 • 步骤5，建立客户端工程ComplexClient

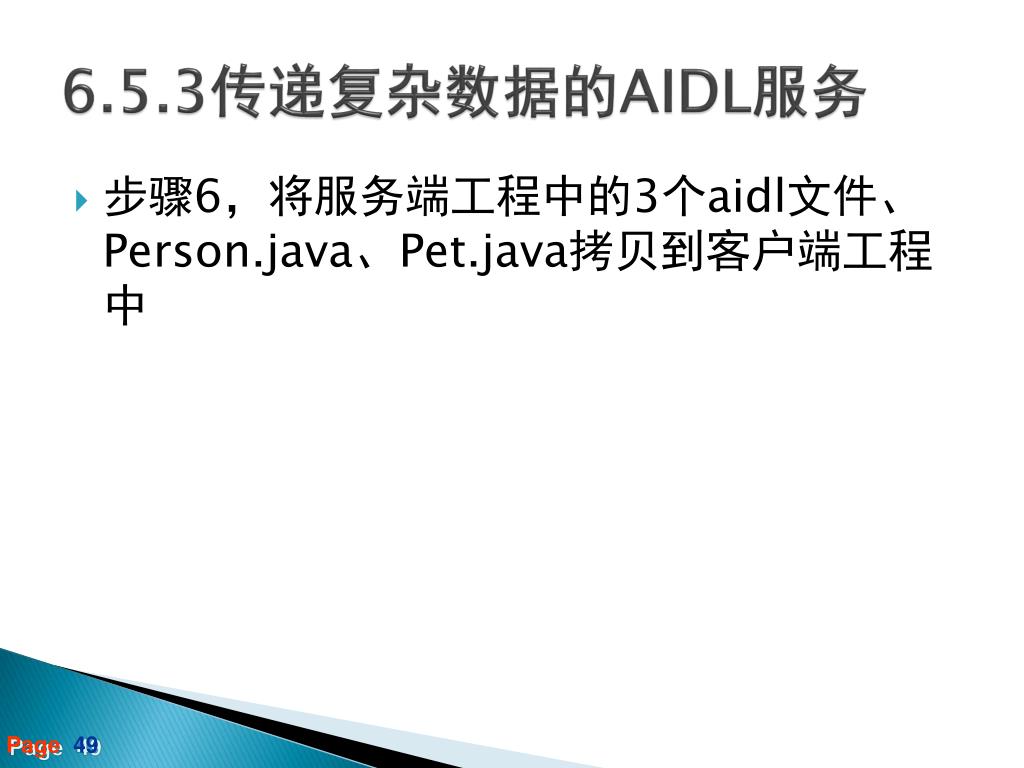

49. 6.5.3传递复杂数据的AIDL服务 • 步骤6，将服务端工程中的3个aidl文件、Person.java、Pet.java拷贝到客户端工程中

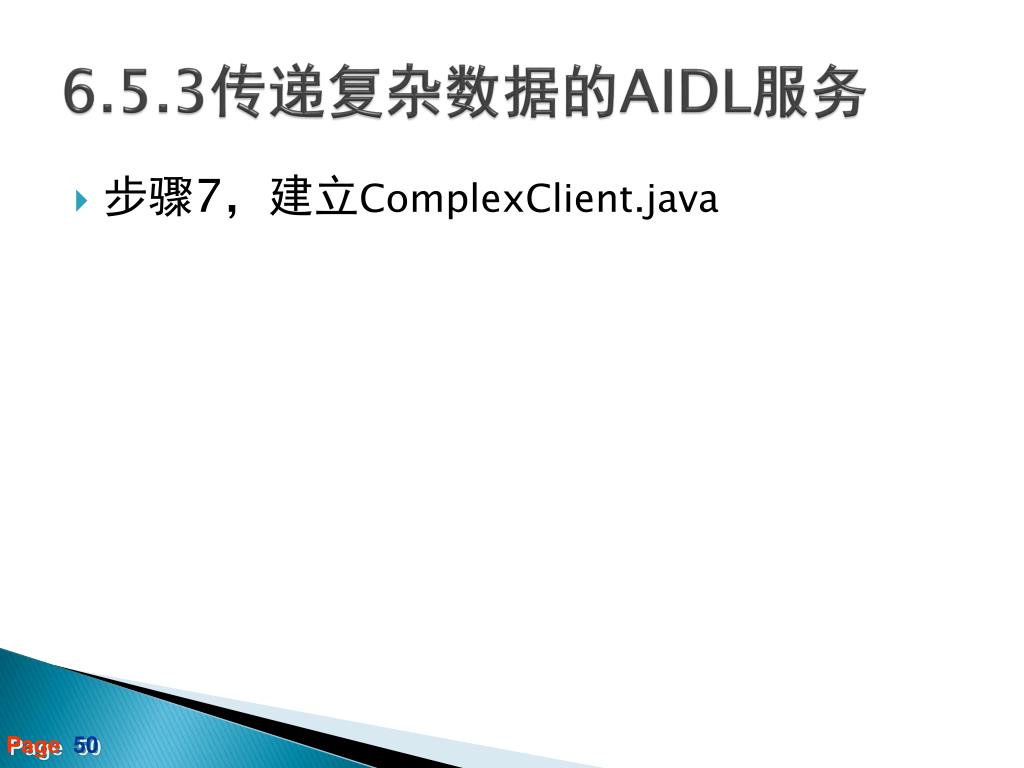

50. 6.5.3传递复杂数据的AIDL服务 • 步骤7，建立ComplexClient.java
