  1. ИННОВАЦИОННЫЙ МЕТОД БОРЬБЫ С ГОЛОЛЁДОМНА ПРОВОДАХ КОНТАКТНОЙ СЕТИ И ВОЗДУШНЫХ ЛИНИЯХ ЭЛЕКТРОПЕРЕДАЧ В УСЛОВИЯХ ПОВЫШЕННОЙ ВЛАЖНОСТИИ ОТРИЦАТЕЛЬНЫХ ТЕМПЕРАТУР Презентация метода. НИЛ САПР КС. УрГУПС. Екатеринбург

  2. УрГУПС НИЛ САПР КС Контактные сети и основные магистральные ЛЭП не имеют резерва. Значительное число воздушных линий электропередачи и контактной сети в России находятся в третьем, четвертом и особом районах по гололеду, подверженных в зимнее время и в межсезонье образованию сверхрасчетных гололедных отложений.

  3. УрГУПС НИЛ САПР КС Проблемы связанные с обледенением проводов контактной сети и ЛЭП: • нарушение целостности системы электропитания

  4. УрГУПС НИЛ САПР КС • автоколебания, пляска проводов • пережоги контактных проводов вследствие увеличения стрелы провеса, а также к увеличения переходного сопротивления в точке контакта полоз токоприемника – КП.

  5. УрГУПС НИЛ САПР КС В настоящее время для удаления гололеда с КП и ЛЭП применяют: — плавку гололеда — профилактический подогрев — вибропантографы — специальные гололедообивочные барабаны — антигололедную смазку — ручное удаление гололеда при помощи изолированных штанг и шестов

  6. УрГУПС НИЛ САПР КС Опыт эксплуатации показывает, что на тех дорогах, где применяются профилактические меры по борьбе с гололедом вероятность обрыва и выхода из строя устройств подвески значительным образом снижается. Целью работы является исследование нового антигололедного материала.

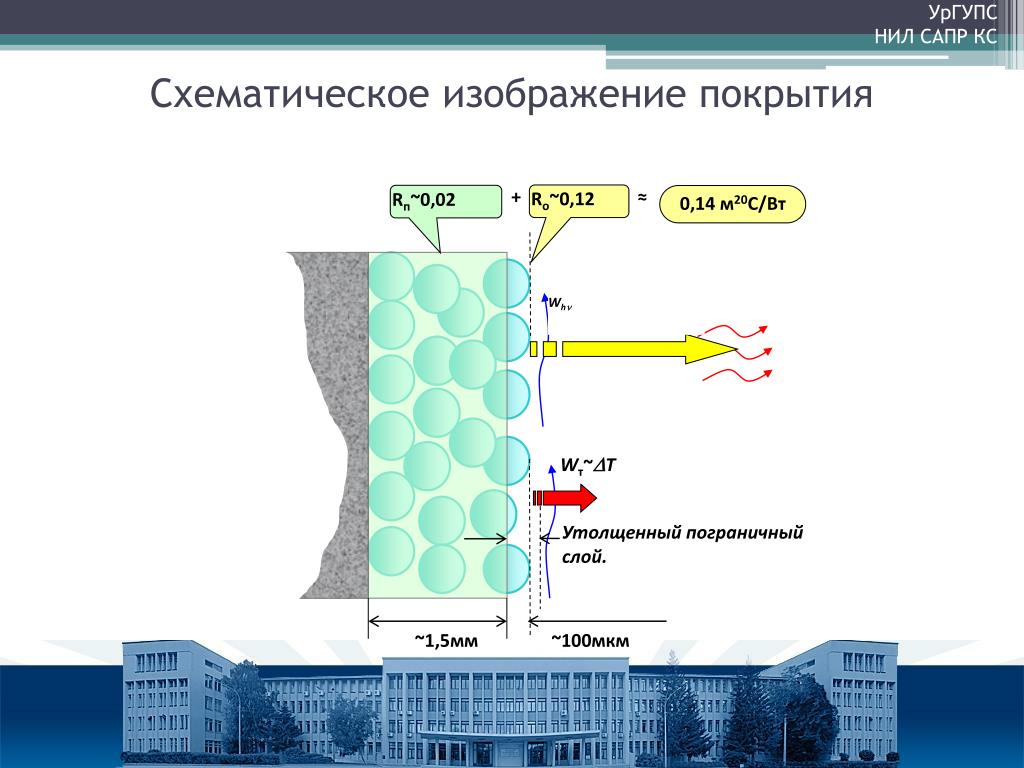

  7. УрГУПС НИЛ САПР КС ≈ + Rо~0,12 Rп~0,02 0,14 м20С/Вт Wh Wт~Т Утолщенный пограничный слой. ~1,5мм ~100мкм Схематическое изображение покрытия

  8. УрГУПС НИЛ САПР КС Преимущества покрытия: • легкость при высокой прочности • эластичность • отличная адгезия к металлу • стойкость к ультрафиолетовому излучению • дольше выдерживает релаксационный период резкого похолодания • антикоррозионный и антиконденсатный • простота нанесения • высокая температура деструкции

  9. УрГУПС НИЛ САПР КС Антигололедное покрытие Это композиционный продукт, зарекомендовавший себя как антикоррозионное, антиконденсатное и антиобледенительное покрытие. Покрытие наносится на провода контактной сети и ЛЭП.

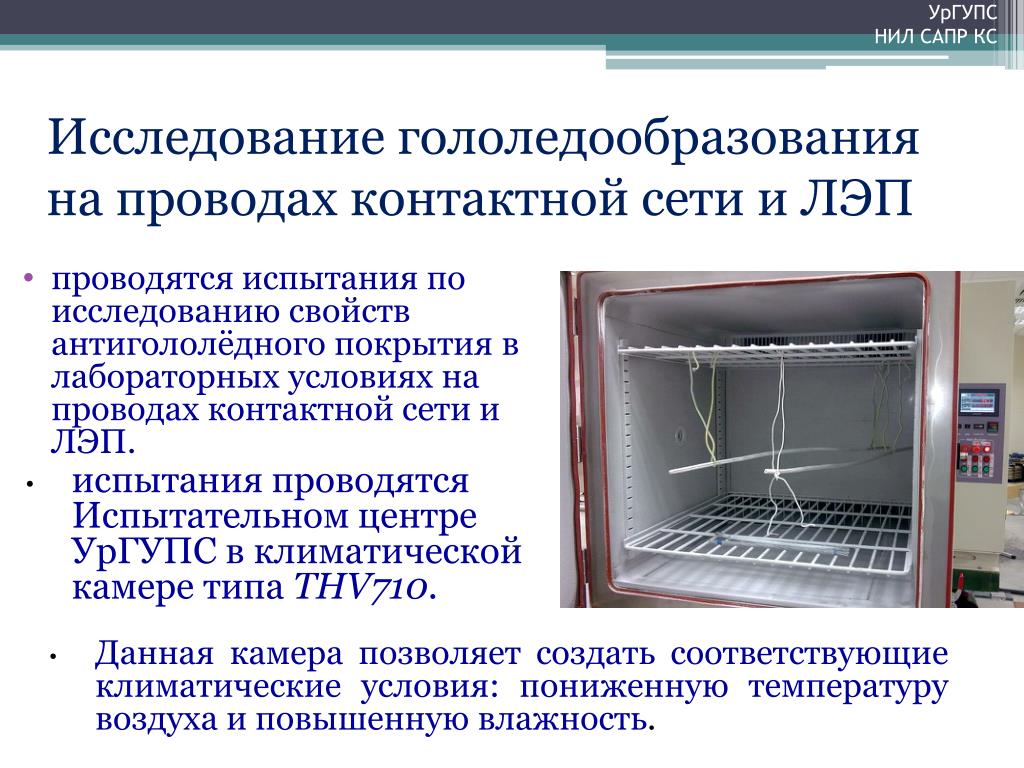

  10. УрГУПС НИЛ САПР КС Исследование гололедообразования на проводах контактной сети и ЛЭП • проводятся испытания по исследованию свойств антигололёдного покрытия в лабораторных условиях на проводах контактной сети и ЛЭП. • испытания проводятся Испытательном центре УрГУПС в климатической камере типа THV710. • Данная камера позволяет создать соответствующие климатические условия: пониженную температуру воздуха и повышенную влажность.

  11. УрГУПС НИЛ САПР КС Исследуемые образцы В качестве образцов были выбраны: два провода марки МФ-100; три провода марок ПБСМ-70, А-95 и А-120 Все образцы на 50 % покрываются антигололедным материалом, кроме одного контактного провода, который остается без покрытия (для сравнения).

  12. УрГУПС НИЛ САПР КС Подготовка образцов Покрытие наносилось после подготовки образцов: • визуальный осмотр целостности образцов; • удаление мелких частиц и влаги.

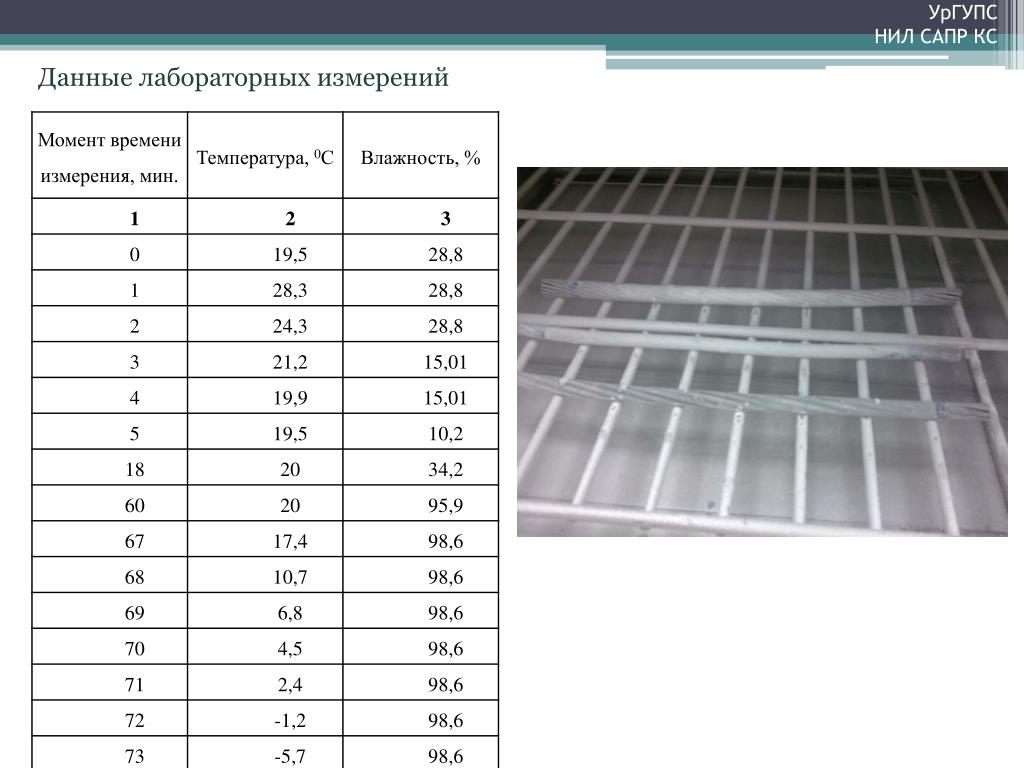

  13. УрГУПС НИЛ САПР КС Данные лабораторных измерений

  14. УрГУПС НИЛ САПР КС Кривые зависимостей температуры от времени и влажности от времени f, % t, 0C t, мин t, мин

  15. УрГУПС НИЛ САПР КС Выводы: • цели по исследованию антиобледенительных свойств достигнуты • материал обладает высокой прочностью и легкостью • отлично сцепляется с проводами • антикоррозионный и антиконденсатный • прост в нанесения

  16. УрГУПС НИЛ САПР КС В дальнейшем будет продолжена работа по исследованию и внедрению в производство антигололёдного покрытия в более суровых климатических условиях, с резкими перепадами температуры воздуха, с ветровыми нагрузками и повышением температуры провода (аварийный режим), а так же проведены опытные испытания на участке контактной сети и ЛЭП.
