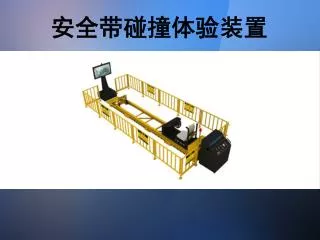

安全带碰撞体验装置. 装置简介. 该装置是在确保体验者人身安全的前提下,模拟车辆发生意外碰撞的牵引式碰撞体验平台。 装置使体验者切身感受车辆在碰撞过程中的冲击力和安全带的作用效果,增强体验者在驾车乘车时系好安全带的安全意识。. 体验过程. 体验者坐上座椅,系上安全带,工作人员选择碰撞速度,按下启动按钮;. 滑动平台在电机带动下向前滑动,到达指定速度后匀速滑动,过程中液晶电视机实时播放体验过程;. 发生碰撞,安全带自动拉紧,约束使用者身体在座椅上;. 碰撞后滑动平台平稳停止于终点,液晶电视左侧用文字显示碰撞速度、相当于多少米坠下,右侧回放碰撞过程;.
E N D
装置简介 该装置是在确保体验者人身安全的前提下,模拟车辆发生意外碰撞的牵引式碰撞体验平台。装置使体验者切身感受车辆在碰撞过程中的冲击力和安全带的作用效果,增强体验者在驾车乘车时系好安全带的安全意识。
体验过程 体验者坐上座椅,系上安全带,工作人员选择碰撞速度,按下启动按钮; 滑动平台在电机带动下向前滑动,到达指定速度后匀速滑动,过程中液晶电视机实时播放体验过程; 发生碰撞,安全带自动拉紧,约束使用者身体在座椅上; 碰撞后滑动平台平稳停止于终点,液晶电视左侧用文字显示碰撞速度、相当于多少米坠下,右侧回放碰撞过程; 体验结束,体验者离开,工作人员按下回拉按钮,滑动平台回到起点。
装置特色 • 真实座舱体验,极高的模拟还原度。 • 运行动画同步,告别单纯物理体验。 • 全程摄像回放,对比体验更加深刻。 • 安全带自主检测,体验安全系数更高。 • 三段可时速选择,体验的范围更广泛。
装置特色 • 使用高品质液压缓冲器(使用寿命达200万次),真实的模拟汽车碰撞时车身钣金变形吸收能量的变化过程。让体验者体验到汽车碰撞过程中,安全带对人体保护真实感。 • 采用多个各类传感器,控制和保护装置安全运行。 • 设置电锁和紧急停止按钮等安全装置。 • 设置了手动(低速)检测按钮,用于定期检测各部件是否正常(各部分设有故障代码)。
装置特色 • 支采用了S形压力传感器,计算出体验者体验过程中的撞击力度。 • 具有传感器故障自动检测报警功能。 • 采用了高清摄像头,让体验者体验后,能看到自己在体验过程中受惯性作用力身体的变化,与安全带对人体保护的过程。 • 无人体验时,循环播放“系安全带对人体保护重要性”的宣传教育视频。
装置特色 开机自检模块 开机自动检测各装置状态,有问题则反馈错误。 功能模块 待机准备模块 待机播放宣传视频。自动检测是否有人体验。 选择速度模块 准备完毕后,由管理员选择体验速度(低中高)。 体验过程模块 根据给定速度运动,过程中实时播放体验过程。 录像回放模块 播放体验过程的视频回放并对比撞车实验。 体验结算模块 结算撞击速度和力度,播放安全带相关法规。
开机自动检测各装置状态,有问题即时反馈错误给管理人员。增强了装置的稳定性,保证了体验的体验过程中的人生安全。开机自动检测各装置状态,有问题即时反馈错误给管理人员。增强了装置的稳定性,保证了体验的体验过程中的人生安全。 当车再起点位置的时候,通过压力传感器检测是否有体验者,如果有体验者则进入准备状态,否则播放宣传视频。 装置特色 开机自检模块 待机准备模块 功能模块
在确认体验者准备完毕的情况下,管理员可以通过控制台选择本次模拟的体验速度,分为:“低速”、“中速”、“高速”3档。在确认体验者准备完毕的情况下,管理员可以通过控制台选择本次模拟的体验速度,分为:“低速”、“中速”、“高速”3档。 由工作人员启动电机,牵引滑动平台,在给定速度下碰撞碰撞体,显示器会在其过程中实时播放体验过程。 装置特色 选择速度模块 体验过程模块 功能模块
当滑车撞击停稳后,播放体验过程的全程视频回放并将其和撞车实验视频进行对比,使体验者直观感受到不系安全带的严重后果。当滑车撞击停稳后,播放体验过程的全程视频回放并将其和撞车实验视频进行对比,使体验者直观感受到不系安全带的严重后果。 体验结束后会显示本次模拟体验的相关信息,包括撞击速度和撞击力,并以文字说明不系安全带的危害,还会对相关法律法规进行说明。 装置特色 录像回放模块 体验结算模块 功能模块
硬件组成 科学完善的操控平台 真实的座舱体验 高品质液压缓冲器 高清摄像头 报警灯 滑轨 液晶显示器
急停按钮 • 在设备运行时出现故障,按此按钮可将设备紧急停止。结束紧急情况后,向右旋转,则开关弹出,底座运动功能恢复。 控制面板功能 电控锁 • 用钥匙打开此锁,可给整个设备通电运行。 电源指示 • 设备通电后电源指示灯亮。 开始 • 按此按钮设备开始运行。 工作指示 • 设备运行时此灯亮,其他时间此灯不亮。 档位开关 • 设备运行的速度控制,分为3个挡,分别为快、中、慢三档。 前进 • 设备向前运行。 后 退 • 设备向后运行。
显 示 屏 技术参数 • 42寸LG A+液晶屏 机台尺寸 • (长x宽x高)7600 x 1260 x 1760(mm) • (长度按照不同客户需要可定做4米到 7.4米) 重 量 • 850Kg 电 压 • AC220V/50 Hz 整机功率 • 4500W
