线缆技术基础培训 （技术部）

1. 线缆技术基础培训（技术部） 杨学雷 2009-6-12

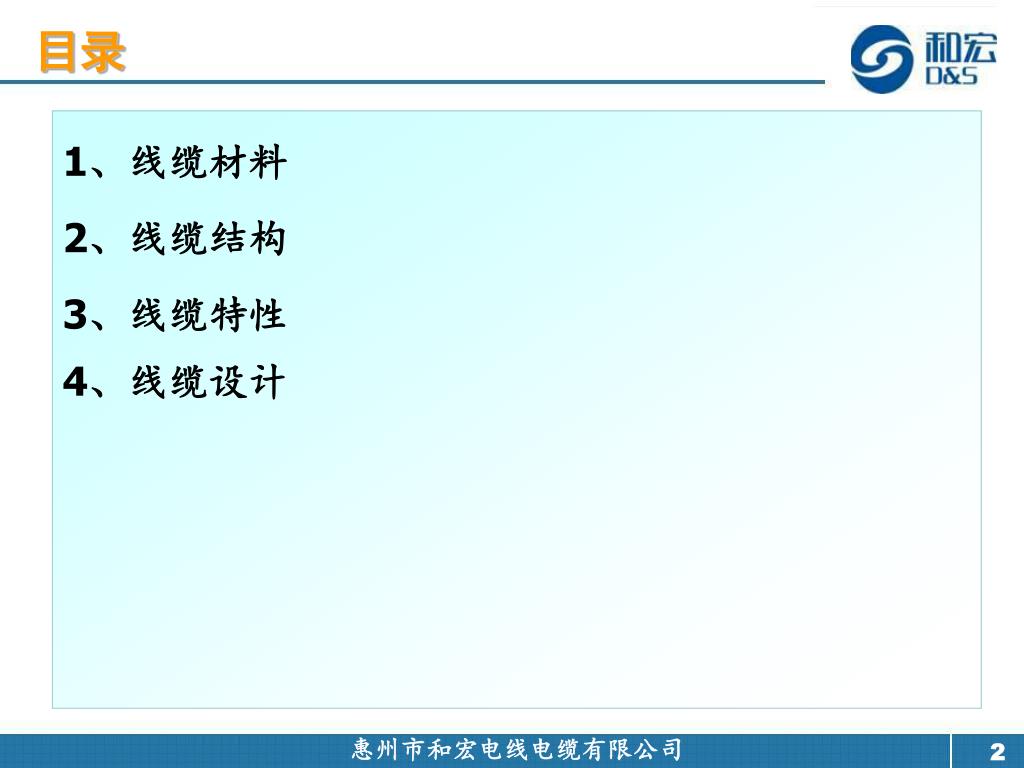

2. 目录 1、线缆材料 2、线缆结构 3、线缆特性 4、线缆设计

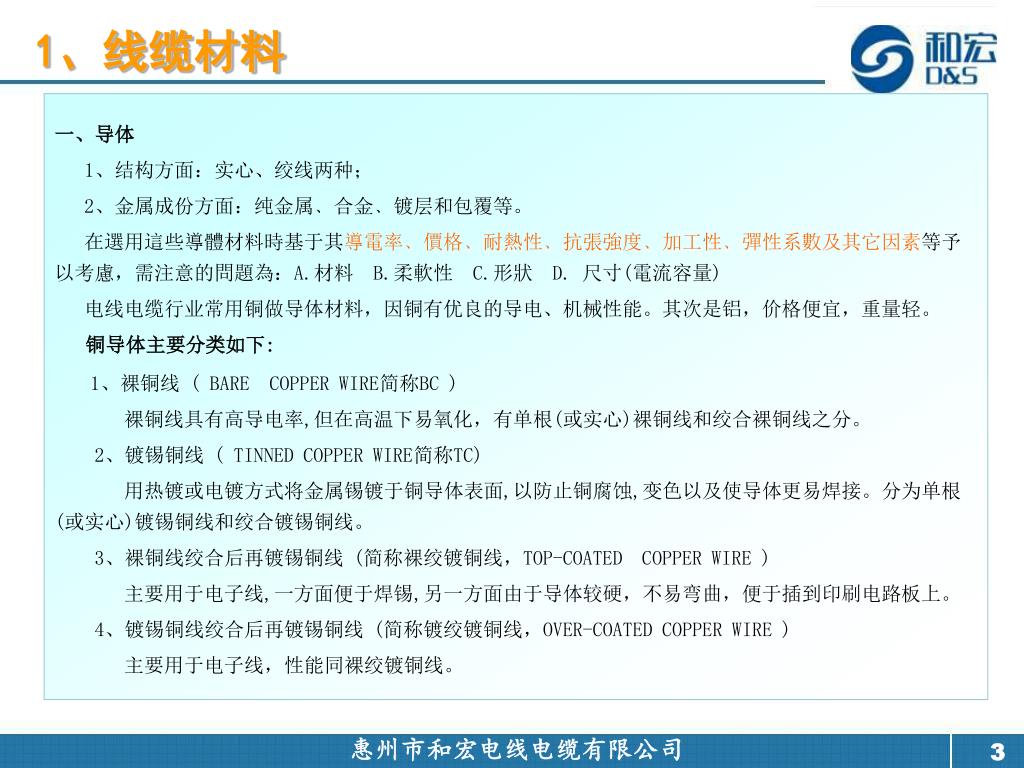

3. 1、线缆材料 一、导体 1、结构方面：实心、绞线两种； 2、金属成份方面：纯金属﹑合金﹑镀层和包覆等。 在選用這些導體材料時基于其導電率﹑價格﹑耐熱性﹑抗張強度﹑加工性﹑彈性系數及其它因素等予以考慮，需注意的問題為：A.材料 B.柔軟性 C.形狀 D. 尺寸(電流容量) 电线电缆行业常用铜做导体材料，因铜有优良的导电、机械性能。其次是铝，价格便宜，重量轻。 铜导体主要分类如下: 1、裸铜线 ( BARE COPPER WIRE简称BC ) 裸铜线具有高导电率,但在高温下易氧化，有单根(或实心)裸铜线和绞合裸铜线之分。 2、镀锡铜线 ( TINNED COPPER WIRE简称TC) 用热镀或电镀方式将金属锡镀于铜导体表面,以防止铜腐蚀,变色以及使导体更易焊接。分为单根(或实心)镀锡铜线和绞合镀锡铜线。 3、裸铜线绞合后再镀锡铜线 (简称裸绞镀铜线，TOP-COATED COPPER WIRE ) 主要用于电子线,一方面便于焊锡,另一方面由于导体较硬，不易弯曲，便于插到印刷电路板上。 4、镀锡铜线绞合后再镀锡铜线 (简称镀绞镀铜线，OVER-COATED COPPER WIRE ) 主要用于电子线，性能同裸绞镀铜线。

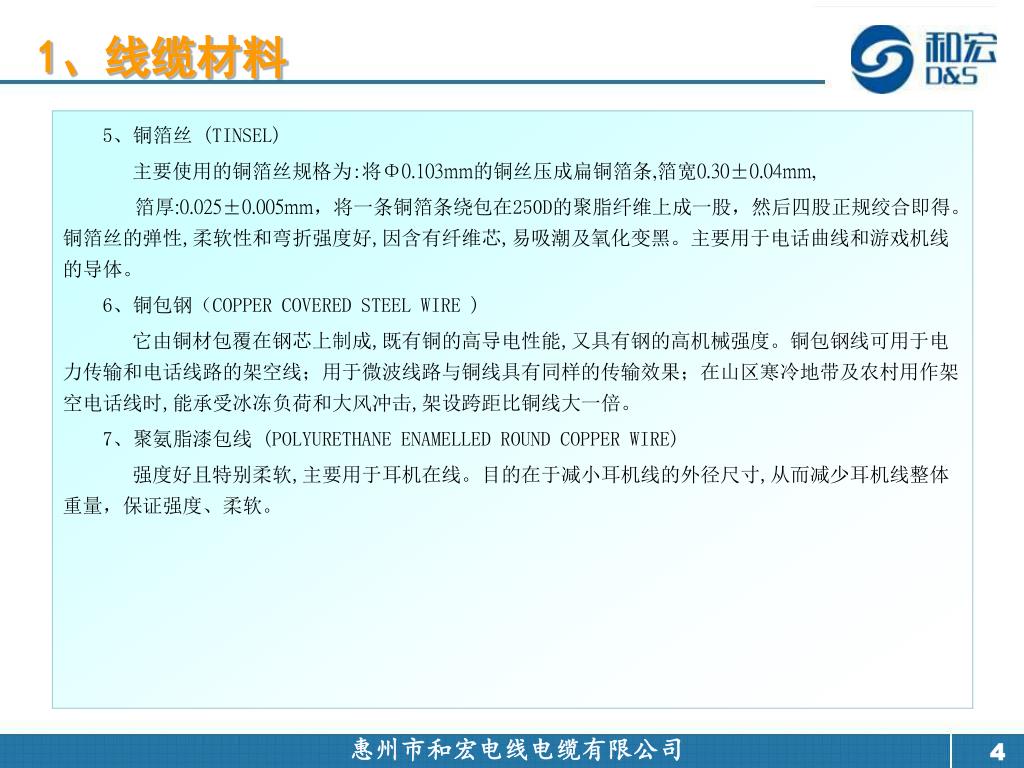

4. 1、线缆材料 5、铜箔丝 (TINSEL) 主要使用的铜箔丝规格为:将Φ0.103mm的铜丝压成扁铜箔条,箔宽0.30±0.04mm, 箔厚:0.025±0.005mm，将一条铜箔条绕包在250D的聚脂纤维上成一股，然后四股正规绞合即得。铜箔丝的弹性,柔软性和弯折强度好,因含有纤维芯,易吸潮及氧化变黑。主要用于电话曲线和游戏机线的导体。 6、铜包钢（COPPER COVERED STEEL WIRE ) 它由铜材包覆在钢芯上制成,既有铜的高导电性能,又具有钢的高机械强度。铜包钢线可用于电力传输和电话线路的架空线；用于微波线路与铜线具有同样的传输效果；在山区寒冷地带及农村用作架空电话线时,能承受冰冻负荷和大风冲击,架设跨距比铜线大一倍。 7、聚氨脂漆包线 (POLYURETHANE ENAMELLED ROUND COPPER WIRE) 强度好且特别柔软,主要用于耳机在线。目的在于减小耳机线的外径尺寸,从而减少耳机线整体重量，保证强度、柔软。

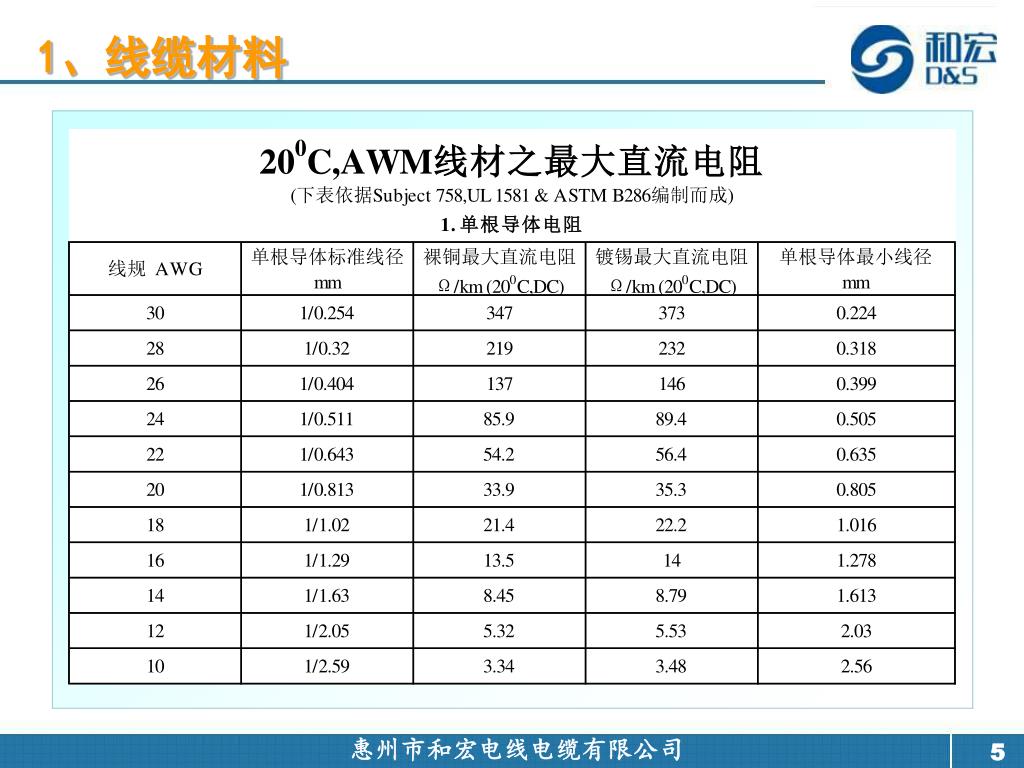

5. 1、线缆材料

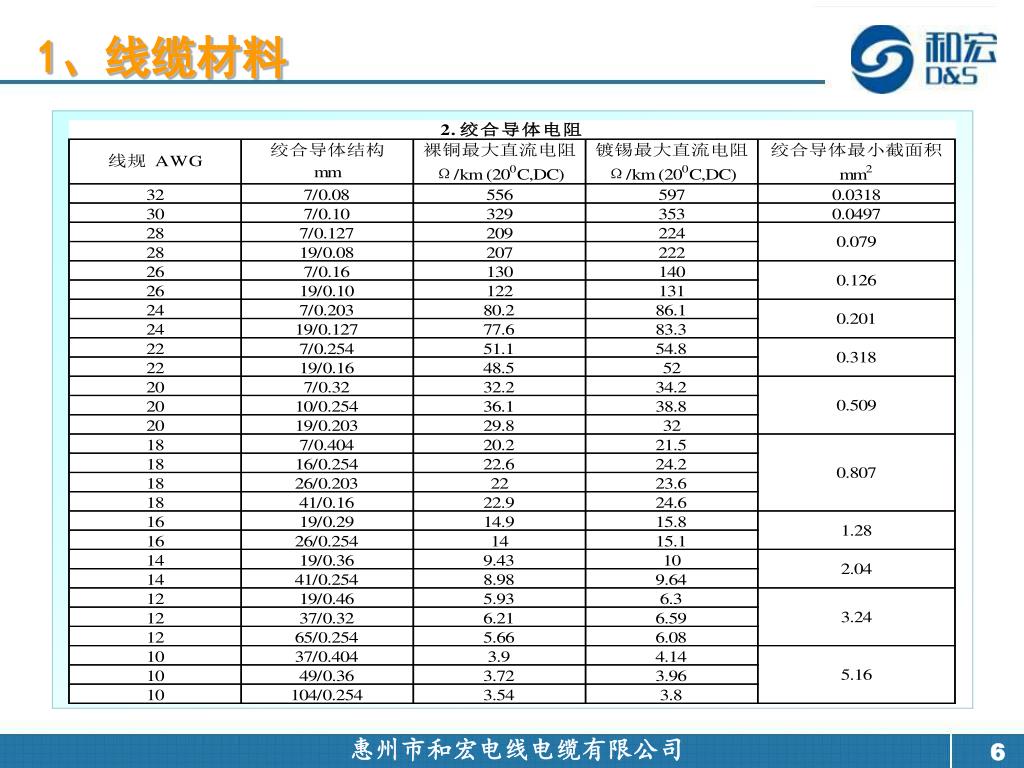

6. 1、线缆材料

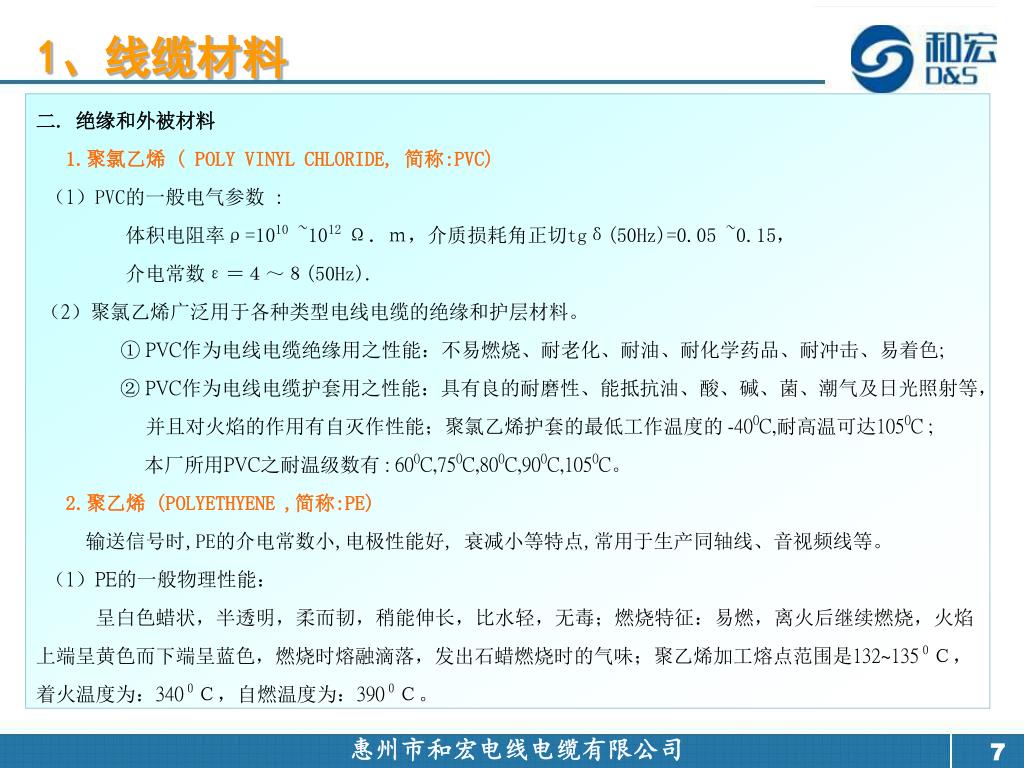

7. 1、线缆材料 二. 绝缘和外被材料 1.聚氯乙烯 ( POLY VINYL CHLORIDE, 简称:PVC) （1）PVC的一般电气参数 : 体积电阻率ρ=1010 ~1012 Ω．ｍ，介质损耗角正切tgδ(50Hz)=0.05 ~0.15， 介电常数ε＝４～８(50Hz). （2）聚氯乙烯广泛用于各种类型电线电缆的绝缘和护层材料。 ① PVC作为电线电缆绝缘用之性能：不易燃烧、耐老化、耐油、耐化学药品、耐冲击、易着色; ②PVC作为电线电缆护套用之性能：具有良的耐磨性、能抵抗油、酸、碱、菌、潮气及日光照射等， 并且对火焰的作用有自灭作性能；聚氯乙烯护套的最低工作温度的-400C,耐高温可达1050C ; 本厂所用PVC之耐温级数有: 600C,750C,800C,900C,1050C。 2.聚乙烯 (POLYETHYENE ,简称:PE) 输送信号时,PE的介电常数小,电极性能好, 衰减小等特点,常用于生产同轴线、音视频线等。 （1）PE的一般物理性能： 呈白色蜡状，半透明，柔而韧，稍能伸长，比水轻，无毒；燃烧特征：易燃，离火后继续燃烧，火焰 上端呈黄色而下端呈蓝色，燃烧时熔融滴落，发出石蜡燃烧时的气味；聚乙烯加工熔点范围是132~135０Ｃ， 着火温度为：340０Ｃ，自燃温度为：390０Ｃ。

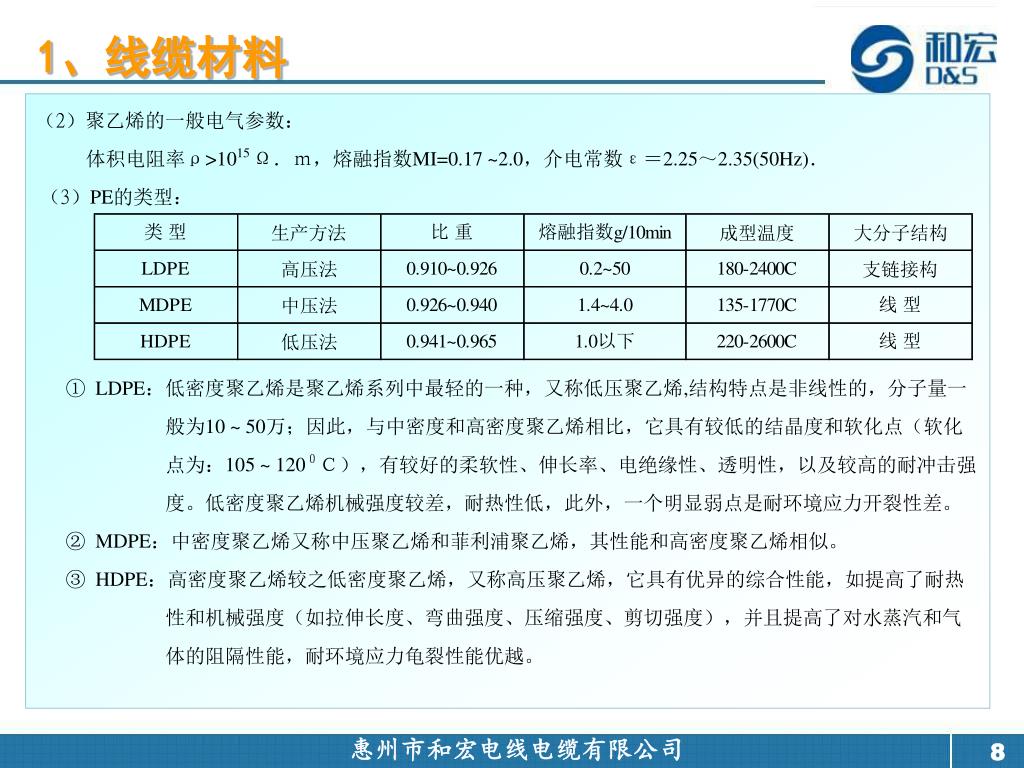

8. 1、线缆材料 （2）聚乙烯的一般电气参数： 体积电阻率ρ>1015 Ω．ｍ，熔融指数MI=0.17 ~2.0，介电常数ε＝2.25～2.35(50Hz)． （3）PE的类型： ① LDPE：低密度聚乙烯是聚乙烯系列中最轻的一种，又称低压聚乙烯,结构特点是非线性的，分子量一 般为10 ~ 50万；因此，与中密度和高密度聚乙烯相比，它具有较低的结晶度和软化点（软化 点为：105 ~ 120０Ｃ），有较好的柔软性、伸长率、电绝缘性、透明性，以及较高的耐冲击强 度。低密度聚乙烯机械强度较差，耐热性低，此外，一个明显弱点是耐环境应力开裂性差。 ②MDPE：中密度聚乙烯又称中压聚乙烯和菲利浦聚乙烯，其性能和高密度聚乙烯相似。 ③ HDPE：高密度聚乙烯较之低密度聚乙烯，又称高压聚乙烯，它具有优异的综合性能，如提高了耐热 性和机械强度（如拉伸长度、弯曲强度、压缩强度、剪切强度），并且提高了对水蒸汽和气 体的阻隔性能，耐环境应力龟裂性能优越。

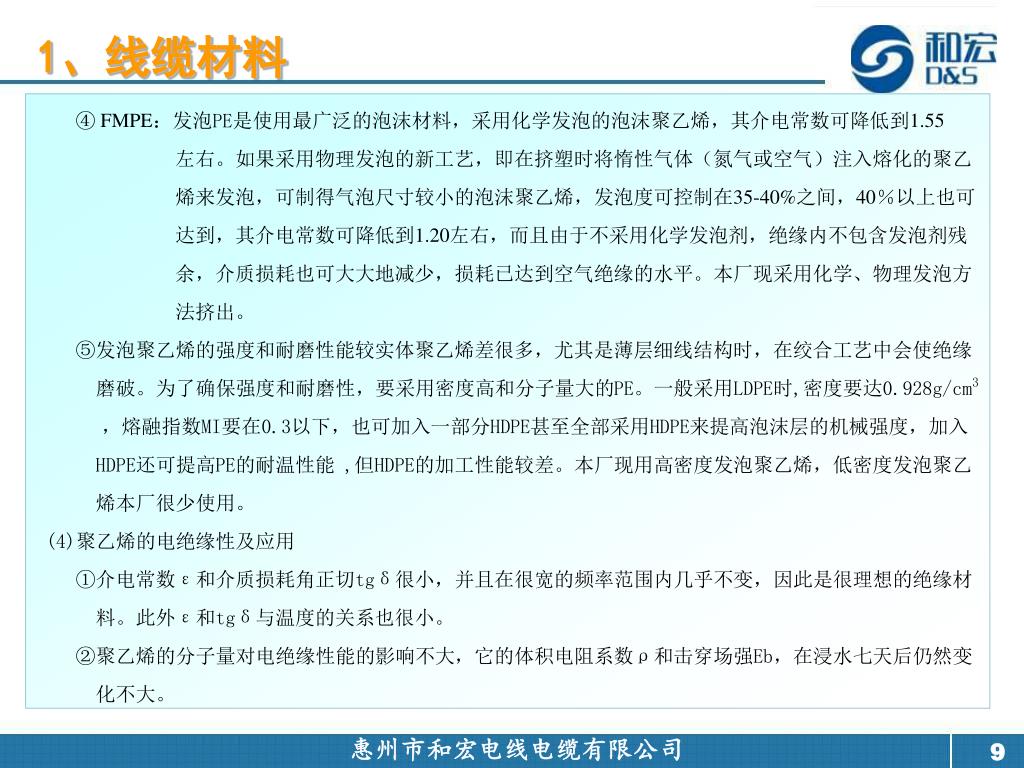

9. 1、线缆材料 ④ FMPE：发泡PE是使用最广泛的泡沫材料，采用化学发泡的泡沫聚乙烯，其介电常数可降低到1.55 左右。如果采用物理发泡的新工艺，即在挤塑时将惰性气体（氮气或空气）注入熔化的聚乙 烯来发泡，可制得气泡尺寸较小的泡沫聚乙烯，发泡度可控制在35-40%之间，40％以上也可 达到，其介电常数可降低到1.20左右，而且由于不采用化学发泡剂，绝缘内不包含发泡剂残 余，介质损耗也可大大地减少，损耗已达到空气绝缘的水平。本厂现采用化学、物理发泡方 法挤出。 ⑤发泡聚乙烯的强度和耐磨性能较实体聚乙烯差很多，尤其是薄层细线结构时，在绞合工艺中会使绝缘 磨破。为了确保强度和耐磨性，要采用密度高和分子量大的PE。一般采用LDPE时,密度要达0.928g/cm3 ，熔融指数MI要在0.3以下，也可加入一部分HDPE甚至全部采用HDPE来提高泡沫层的机械强度，加入 HDPE还可提高PE的耐温性能 ,但HDPE的加工性能较差。本厂现用高密度发泡聚乙烯，低密度发泡聚乙 烯本厂很少使用。 (4)聚乙烯的电绝缘性及应用 ①介电常数ε和介质损耗角正切tgδ很小，并且在很宽的频率范围内几乎不变，因此是很理想的绝缘材 料。此外ε和tgδ与温度的关系也很小。 ②聚乙烯的分子量对电绝缘性能的影响不大，它的体积电阻系数ρ和击穿场强Eb，在浸水七天后仍然变 化不大。

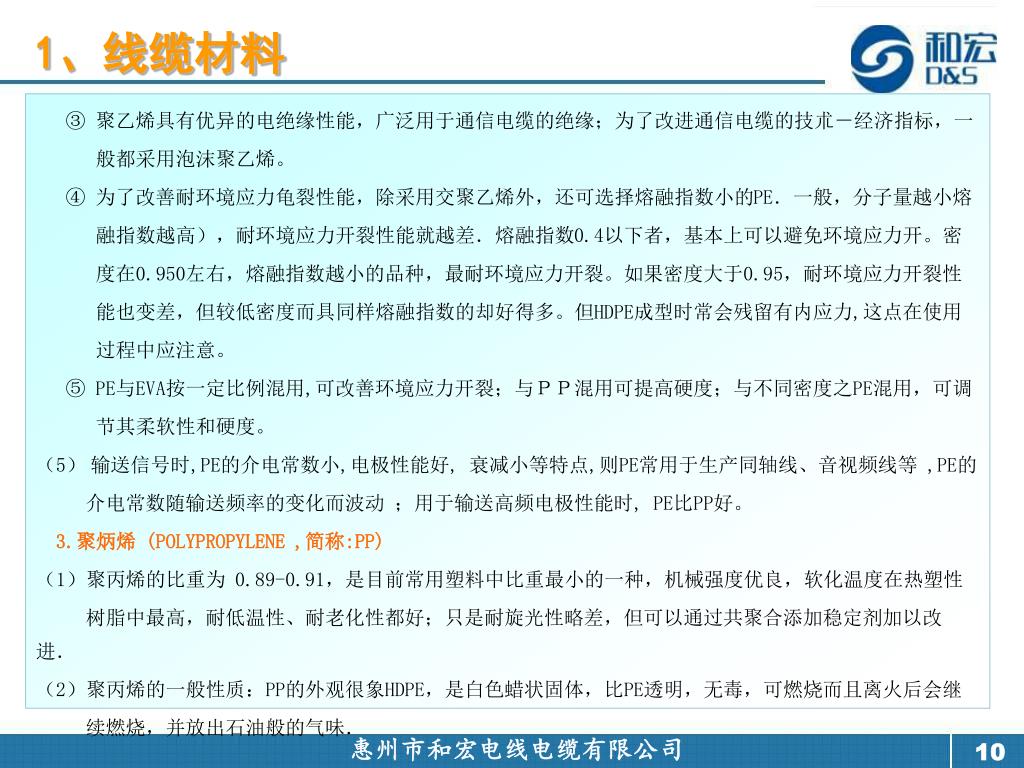

10. 1、线缆材料 ③ 聚乙烯具有优异的电绝缘性能，广泛用于通信电缆的绝缘；为了改进通信电缆的技朮－经济指标，一 般都采用泡沫聚乙烯。 ④ 为了改善耐环境应力龟裂性能，除采用交聚乙烯外，还可选择熔融指数小的PE．一般，分子量越小熔 融指数越高），耐环境应力开裂性能就越差．熔融指数0.4以下者，基本上可以避免环境应力开。密 度在0.950左右，熔融指数越小的品种，最耐环境应力开裂。如果密度大于0.95，耐环境应力开裂性 能也变差，但较低密度而具同样熔融指数的却好得多。但HDPE成型时常会残留有内应力,这点在使用 过程中应注意。 ⑤ PE与EVA按一定比例混用,可改善环境应力开裂；与ＰＰ混用可提高硬度；与不同密度之PE混用，可调 节其柔软性和硬度。 （5）输送信号时,PE的介电常数小,电极性能好, 衰减小等特点,则PE常用于生产同轴线、音视频线等 ,PE的 介电常数随输送频率的变化而波动 ；用于输送高频电极性能时, PE比PP好。 3.聚炳烯 (POLYPROPYLENE ,简称:PP) （1）聚丙烯的比重为 0.89-0.91，是目前常用塑料中比重最小的一种，机械强度优良，软化温度在热塑性 树脂中最高，耐低温性、耐老化性都好；只是耐旋光性略差，但可以通过共聚合添加稳定剂加以改进． （2）聚丙烯的一般性质：PP的外观很象HDPE，是白色蜡状固体，比PE透明，无毒，可燃烧而且离火后会继 续燃烧，并放出石油般的气味．

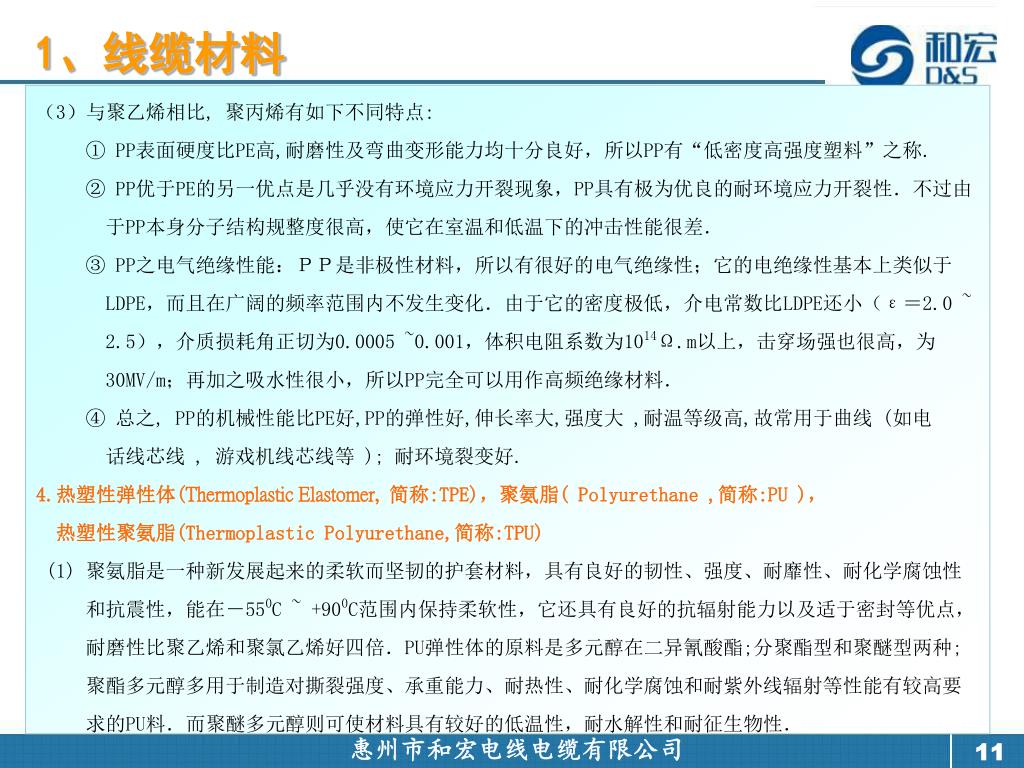

11. 1、线缆材料 （3）与聚乙烯相比, 聚丙烯有如下不同特点: ① PP表面硬度比PE高,耐磨性及弯曲变形能力均十分良好，所以PP有“低密度高强度塑料”之称. ② PP优于PE的另一优点是几乎没有环境应力开裂现象，PP具有极为优良的耐环境应力开裂性．不过由 于PP本身分子结构规整度很高，使它在室温和低温下的冲击性能很差． ③ PP之电气绝缘性能：ＰＰ是非极性材料，所以有很好的电气绝缘性；它的电绝缘性基本上类似于 LDPE，而且在广阔的频率范围内不发生变化．由于它的密度极低，介电常数比LDPE还小（ε＝2.0 ~ 2.5），介质损耗角正切为0.0005 ~0.001，体积电阻系数为1014Ω.m以上，击穿场强也很高，为 30MV/m；再加之吸水性很小，所以PP完全可以用作高频绝缘材料． ④ 总之, PP的机械性能比PE好,PP的弹性好,伸长率大,强度大 ,耐温等级高,故常用于曲线 (如电 话线芯线 , 游戏机线芯线等 ); 耐环境裂变好. 4.热塑性弹性体(Thermoplastic Elastomer,简称:TPE)，聚氨脂( Polyurethane ,简称:PU )， 热塑性聚氨脂(Thermoplastic Polyurethane,简称:TPU) (1) 聚氨脂是一种新发展起来的柔软而坚韧的护套材料，具有良好的韧性、强度、耐靡性、耐化学腐蚀性 和抗震性，能在－550C ~ +900C范围内保持柔软性，它还具有良好的抗辐射能力以及适于密封等优点， 耐磨性比聚乙烯和聚氯乙烯好四倍．PU弹性体的原料是多元醇在二异氰酸酯;分聚酯型和聚醚型两种; 聚酯多元醇多用于制造对撕裂强度、承重能力、耐热性、耐化学腐蚀和耐紫外线辐射等性能有较高要 求的PU料．而聚醚多元醇则可使材料具有较好的低温性，耐水解性和耐征生物性．

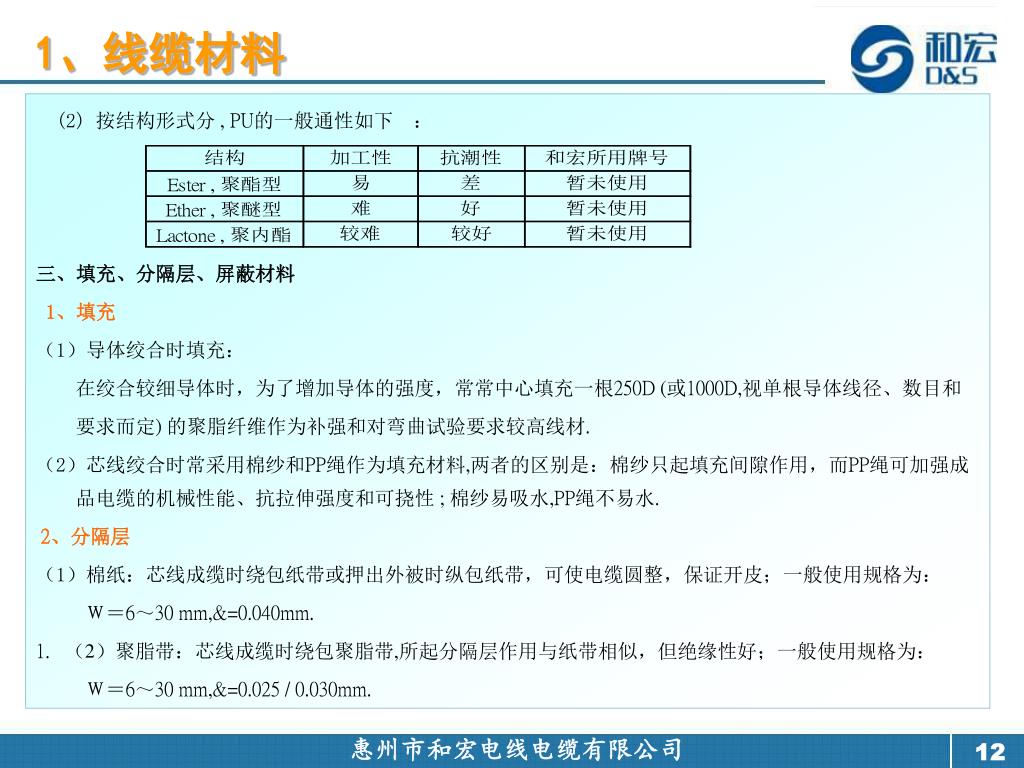

12. 1、线缆材料 (2) 按结构形式分, PU的一般通性如下　： 三、填充、分隔层、屏蔽材料 1、填充 （1）导体绞合时填充： 在绞合较细导体时，为了增加导体的强度，常常中心填充一根250D (或1000D,视单根导体线径、数目和 要求而定) 的聚脂纤维作为补强和对弯曲试验要求较高线材. （2）芯线绞合时常采用棉纱和PP绳作为填充材料,两者的区别是：棉纱只起填充间隙作用，而PP绳可加强成 品电缆的机械性能、抗拉伸强度和可挠性; 棉纱易吸水,PP绳不易水. 2、分隔层 （1）棉纸：芯线成缆时绕包纸带或押出外被时纵包纸带，可使电缆圆整，保证开皮；一般使用规格为： Ｗ＝6～30 mm,&=0.040mm. 1. （2）聚脂带：芯线成缆时绕包聚脂带,所起分隔层作用与纸带相似，但绝缘性好；一般使用规格为： Ｗ＝6～30 mm,&=0.025 / 0.030mm.

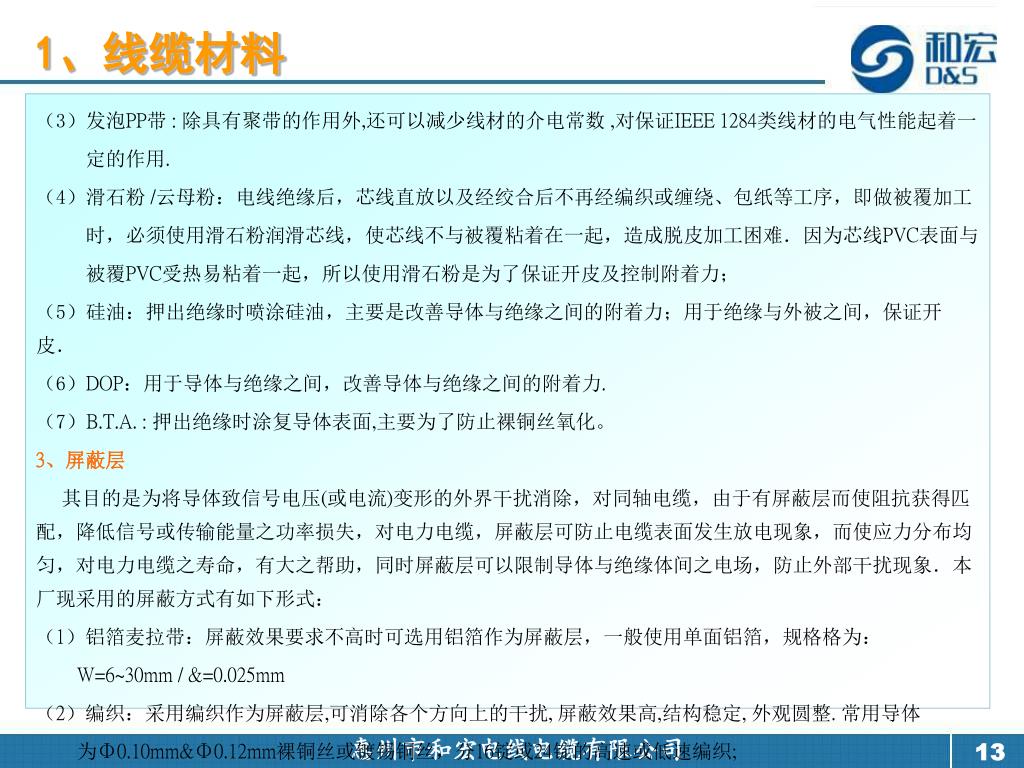

13. 1、线缆材料 （3）发泡PP带: 除具有聚带的作用外,还可以减少线材的介电常数,对保证IEEE 1284类线材的电气性能起着一 定的作用. （4）滑石粉/云母粉：电线绝缘后，芯线直放以及经绞合后不再经编织或缠绕、包纸等工序，即做被覆加工 时，必须使用滑石粉润滑芯线，使芯线不与被覆粘着在一起，造成脱皮加工困难．因为芯线PVC表面与 被覆PVC受热易粘着一起，所以使用滑石粉是为了保证开皮及控制附着力； （5）硅油：押出绝缘时喷涂硅油，主要是改善导体与绝缘之间的附着力；用于绝缘与外被之间，保证开皮． （6）DOP：用于导体与绝缘之间，改善导体与绝缘之间的附着力. （7）B.T.A. : 押出绝缘时涂复导体表面,主要为了防止裸铜丝氧化。 3、屏蔽层 其目的是为将导体致信号电压(或电流)变形的外界干扰消除，对同轴电缆，由于有屏蔽层而使阻抗获得匹配，降低信号或传输能量之功率损失，对电力电缆，屏蔽层可防止电缆表面发生放电现象，而使应力分布均匀，对电力电缆之寿命，有大之帮助，同时屏蔽层可以限制导体与绝缘体间之电场，防止外部干扰现象．本厂现采用的屏蔽方式有如下形式： （1）铝箔麦拉带：屏蔽效果要求不高时可选用铝箔作为屏蔽层，一般使用单面铝箔，规格格为： W=6~30mm / &=0.025mm （2）编织：采用编织作为屏蔽层,可消除各个方向上的干扰, 屏蔽效果高,结构稳定, 外观圆整. 常用导体 为Φ0.10mm&Φ0.12mm裸铜丝或镀锡铜丝，分16锭或24锭的高速或低速编织;

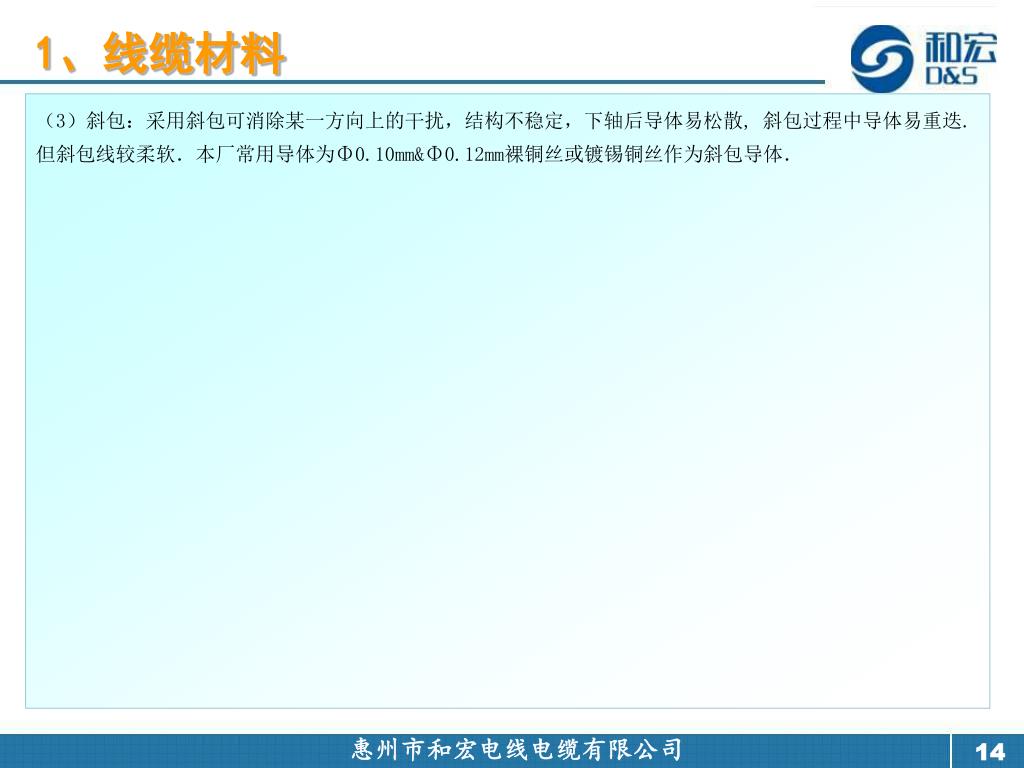

14. 1、线缆材料 （3）斜包：采用斜包可消除某一方向上的干扰，结构不稳定，下轴后导体易松散, 斜包过程中导体易重迭. 但斜包线较柔软．本厂常用导体为Φ0.10mm&Φ0.12mm裸铜丝或镀锡铜丝作为斜包导体．

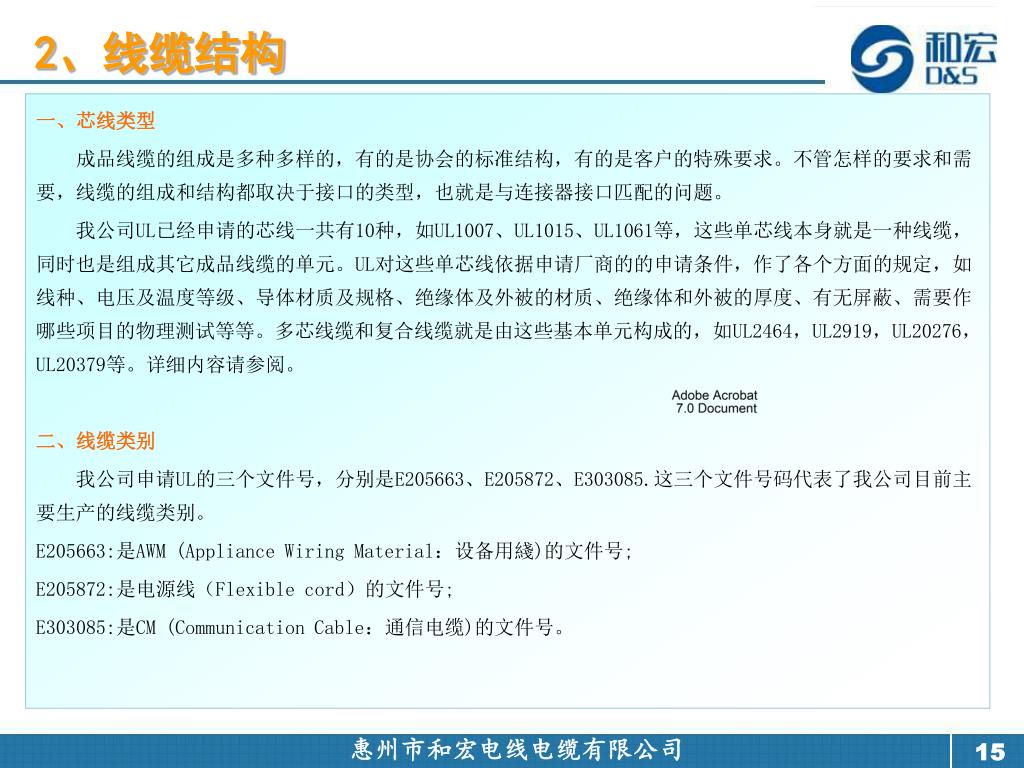

15. 2、线缆结构 一、芯线类型 成品线缆的组成是多种多样的，有的是协会的标准结构，有的是客户的特殊要求。不管怎样的要求和需要，线缆的组成和结构都取决于接口的类型，也就是与连接器接口匹配的问题。 我公司UL已经申请的芯线一共有10种，如UL1007、UL1015、UL1061等，这些单芯线本身就是一种线缆，同时也是组成其它成品线缆的单元。UL对这些单芯线依据申请厂商的的申请条件，作了各个方面的规定，如线种、电压及温度等级、导体材质及规格、绝缘体及外被的材质、绝缘体和外被的厚度、有无屏蔽、需要作哪些项目的物理测试等等。多芯线缆和复合线缆就是由这些基本单元构成的，如UL2464，UL2919，UL20276，UL20379等。详细内容请参阅。 二、线缆类别 我公司申请UL的三个文件号，分别是E205663、E205872、E303085.这三个文件号码代表了我公司目前主要生产的线缆类别。 E205663:是AWM (Appliance Wiring Material：设备用綫)的文件号; E205872:是电源线（Flexible cord）的文件号; E303085:是CM (Communication Cable：通信电缆)的文件号。

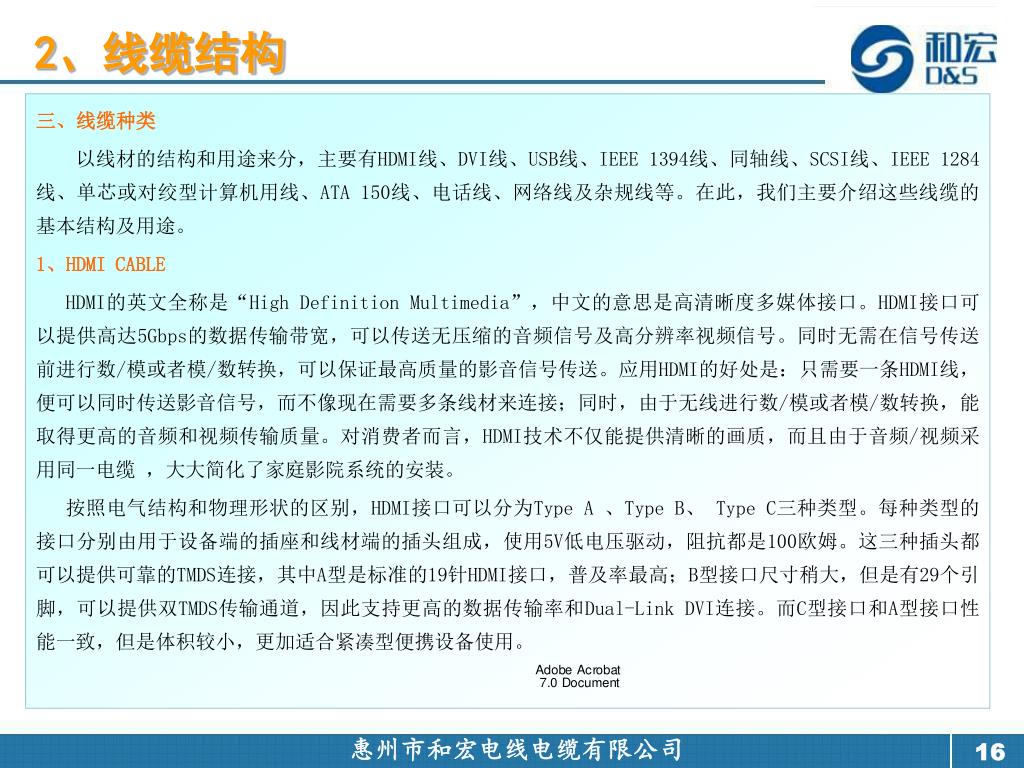

16. 2、线缆结构 三、线缆种类 以线材的结构和用途来分，主要有HDMI线、DVI线、USB线、IEEE 1394线、同轴线、SCSI线、IEEE 1284线、单芯或对绞型计算机用线、ATA 150线、电话线、网络线及杂规线等。在此，我们主要介绍这些线缆的基本结构及用途。 1、HDMI CABLE HDMI的英文全称是“High Definition Multimedia”，中文的意思是高清晰度多媒体接口。HDMI接口可以提供高达5Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。应用HDMI的好处是：只需要一条HDMI线，便可以同时传送影音信号，而不像现在需要多条线材来连接；同时，由于无线进行数/模或者模/数转换，能取得更高的音频和视频传输质量。对消费者而言，HDMI技术不仅能提供清晰的画质，而且由于音频/视频采用同一电缆 ，大大简化了家庭影院系统的安装。 按照电气结构和物理形状的区别，HDMI接口可以分为Type A 、Type B、 Type C三种类型。每种类型的接口分别由用于设备端的插座和线材端的插头组成，使用5V低电压驱动，阻抗都是100欧姆。这三种插头都可以提供可靠的TMDS连接，其中A型是标准的19针HDMI接口，普及率最高；B型接口尺寸稍大，但是有29个引脚，可以提供双TMDS传输通道，因此支持更高的数据传输率和Dual-Link DVI连接。而C型接口和A型接口性能一致，但是体积较小，更加适合紧凑型便携设备使用。

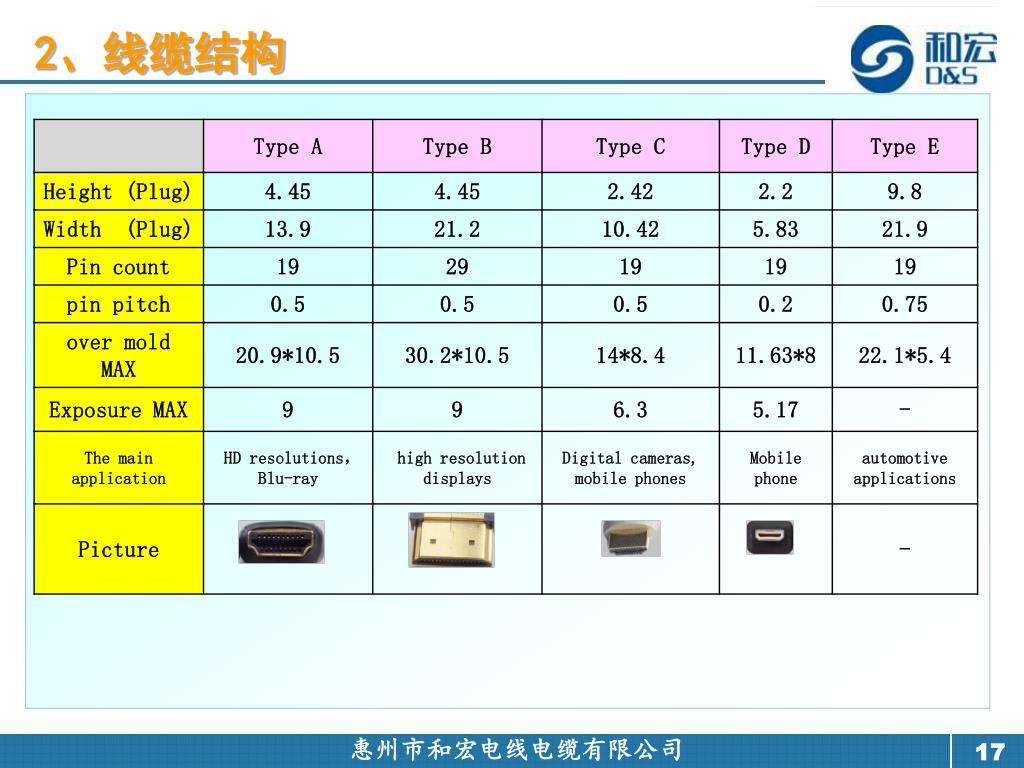

17. 2、线缆结构

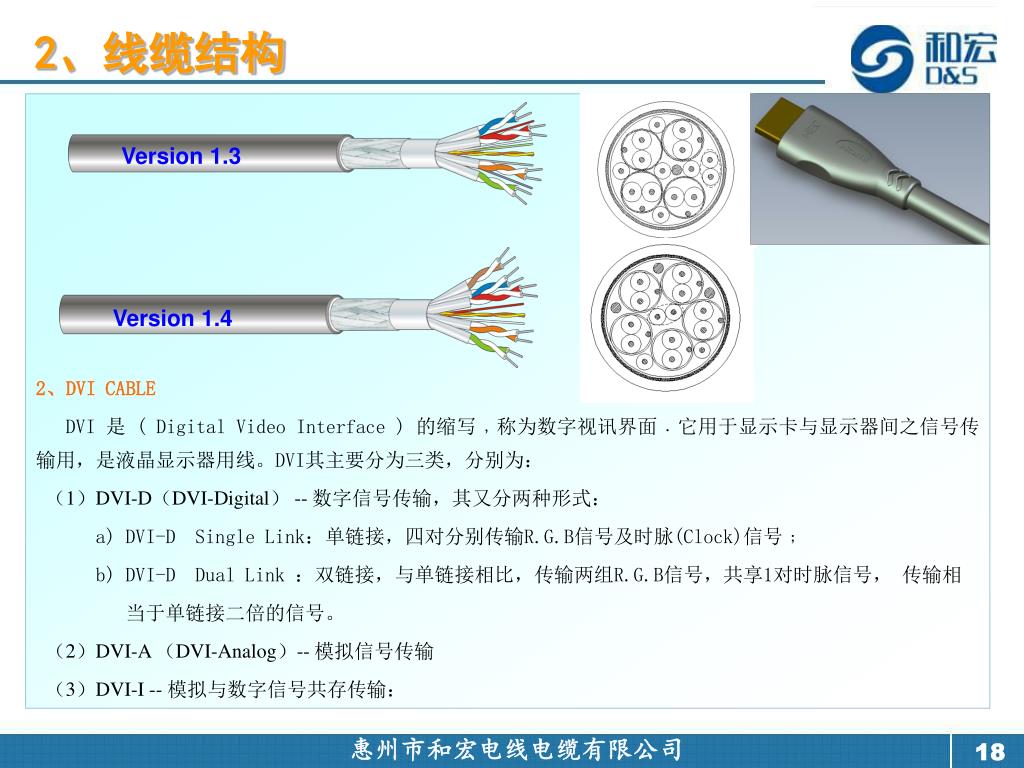

18. 2、线缆结构 2、DVI CABLE DVI 是 ( Digital Video Interface ) 的缩写﹐称为数字视讯界面﹒它用于显示卡与显示器间之信号传输用，是液晶显示器用线。DVI其主要分为三类，分别为： （1）DVI-D（DVI-Digital） -- 数字信号传输，其又分两种形式： a) DVI-D Single Link：单链接，四对分别传输R.G.B信号及时脉(Clock)信号﹔ b) DVI-D Dual Link ：双链接，与单链接相比，传输两组R.G.B信号，共享1对时脉信号， 传输相 当于单链接二倍的信号。 （2）DVI-A （DVI-Analog）-- 模拟信号传输 （3）DVI-I -- 模拟与数字信号共存传输： Version 1.3 Version 1.4

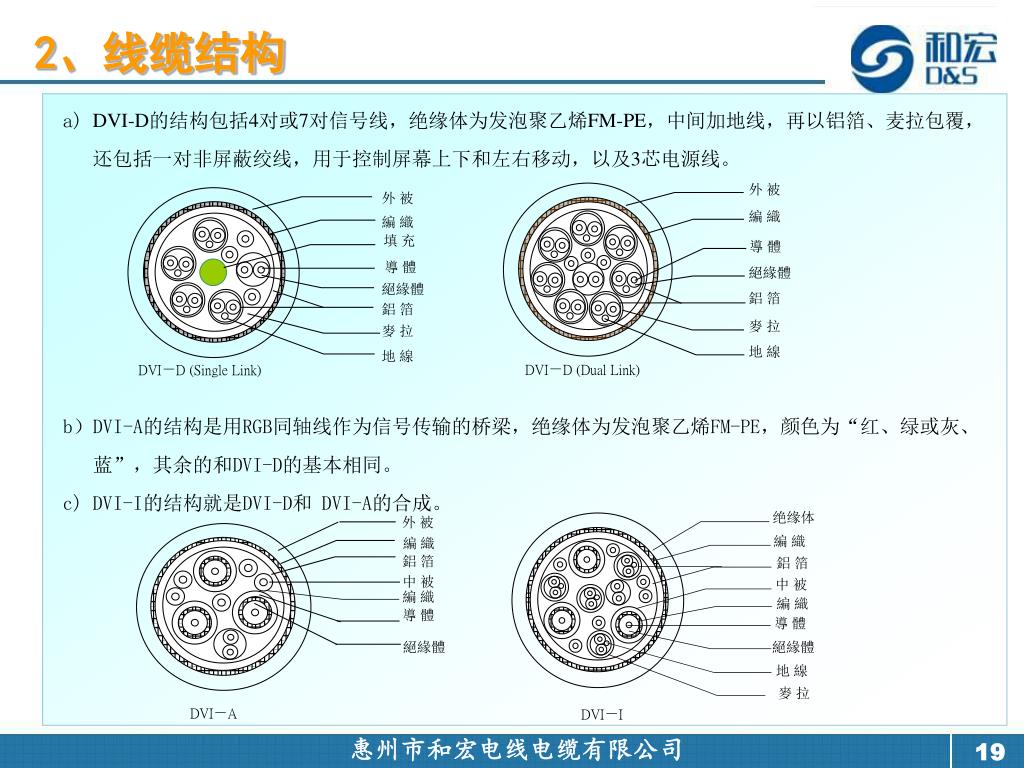

19. 填 充 導 體 外 被 編 織 絕緣體 絕緣體 麥 拉 DVI－I DVI－D (Single Link) 绝缘体 編 織 鋁 箔 鋁 箔 中 被 中 被 編 織 編 織 導 體 導 體 地 線 外 被 外 被 DVI－A 編 織 編 織 導 體 絕緣體 絕緣體 鋁 箔 鋁 箔 麥 拉 麥 拉 地 線 地 線 DVI－D (Dual Link) 2、线缆结构 a) DVI-D的结构包括4对或7对信号线，绝缘体为发泡聚乙烯FM-PE，中间加地线，再以铝箔、麦拉包覆， 还包括一对非屏蔽绞线，用于控制屏幕上下和左右移动，以及3芯电源线。 b）DVI-A的结构是用RGB同轴线作为信号传输的桥梁，绝缘体为发泡聚乙烯FM-PE，颜色为“红、绿或灰、 蓝”，其余的和DVI-D的基本相同。 c) DVI-I的结构就是DVI-D和 DVI-A的合成。

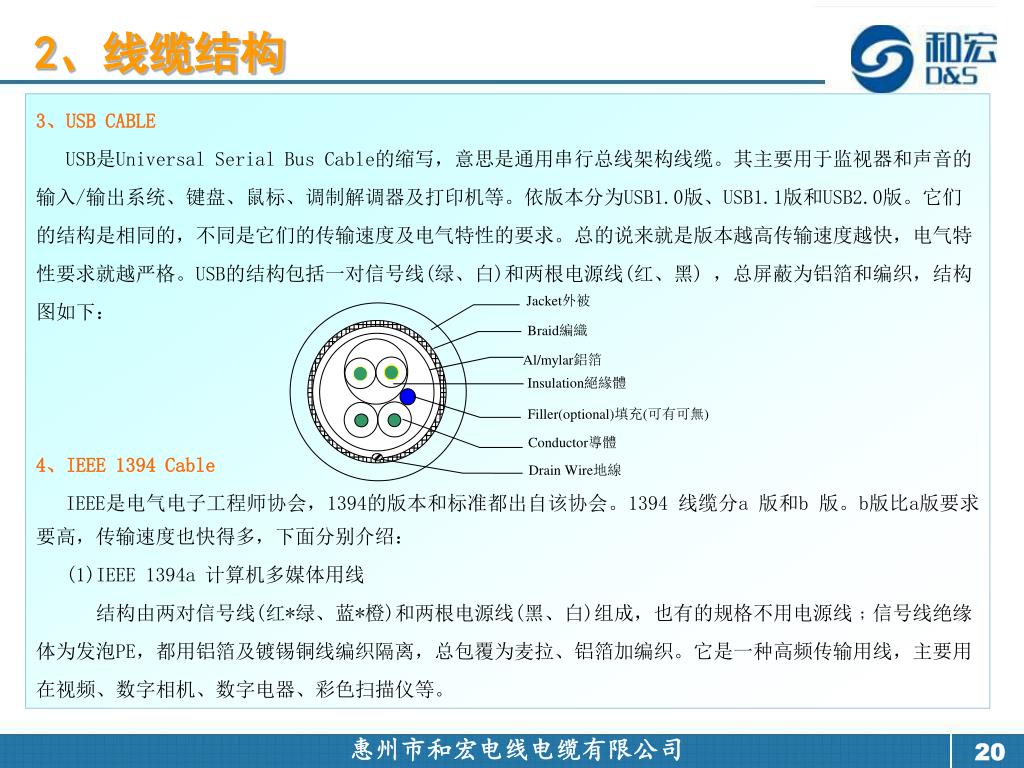

20. Jacket外被 Braid編織 Al/mylar鋁箔 Insulation絕緣體 Filler(optional)填充(可有可無) Conductor導體 Drain Wire地線 2、线缆结构 3、USB CABLE USB是Universal Serial Bus Cable的缩写，意思是通用串行总线架构线缆。其主要用于监视器和声音的 输入/输出系统、键盘、鼠标、调制解调器及打印机等。依版本分为USB1.0版、USB1.1版和USB2.0版。它们 的结构是相同的，不同是它们的传输速度及电气特性的要求。总的说来就是版本越高传输速度越快，电气特 性要求就越严格。USB的结构包括一对信号线(绿、白)和两根电源线(红、黑) ，总屏蔽为铝箔和编织，结构 图如下： 4、IEEE 1394 Cable IEEE是电气电子工程师协会，1394的版本和标准都出自该协会。1394 线缆分a 版和b 版。b版比a版要求要高，传输速度也快得多，下面分别介绍： (1)IEEE 1394a 计算机多媒体用线 结构由两对信号线(红*绿、蓝*橙)和两根电源线(黑、白)组成，也有的规格不用电源线﹔信号线绝缘 体为发泡PE，都用铝箔及镀锡铜线编织隔离，总包覆为麦拉、铝箔加编织。它是一种高频传输用线，主要用 在视频、数字相机、数字电器、彩色扫描仪等。

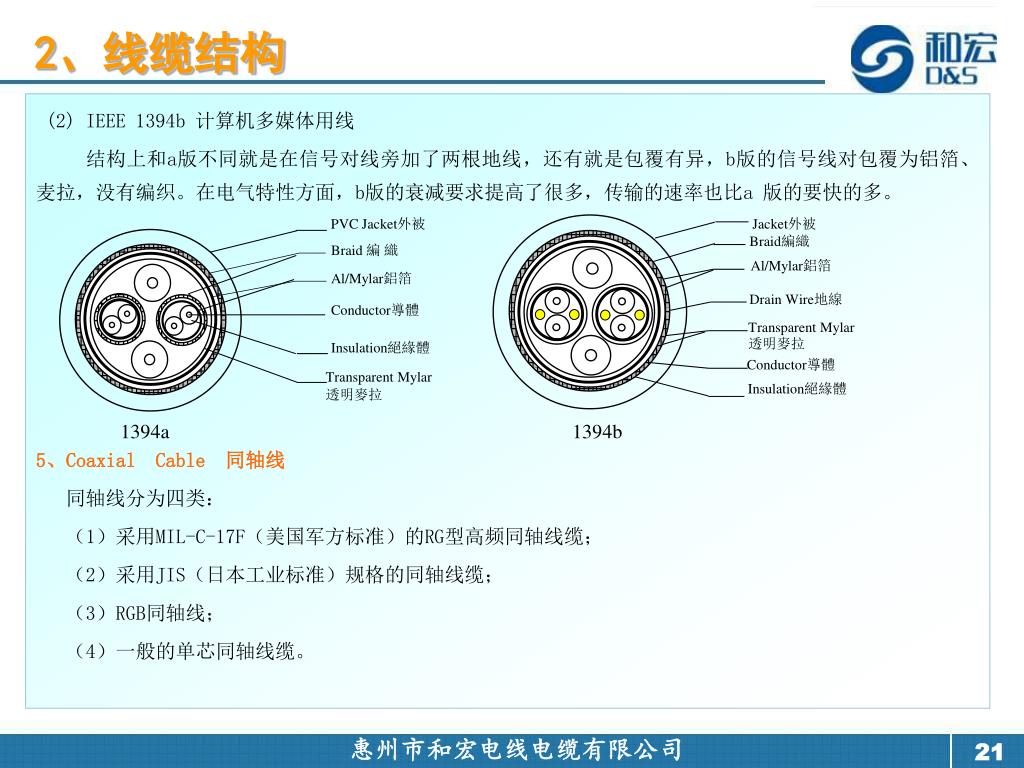

21. Jacket外被 Transparent Mylar 透明麥拉 PVC Jacket外被 Braid 編 織 Al/Mylar鋁箔 Conductor導體 Insulation絕緣體 Braid編織 Al/Mylar鋁箔 Drain Wire地線 Transparent Mylar 透明麥拉 Conductor導體 Insulation絕緣體 2、线缆结构 (2) IEEE 1394b 计算机多媒体用线 结构上和a版不同就是在信号对线旁加了两根地线，还有就是包覆有异，b版的信号线对包覆为铝箔、麦拉，没有编织。在电气特性方面，b版的衰减要求提高了很多，传输的速率也比a 版的要快的多。 5、Coaxial Cable 同轴线 同轴线分为四类： （1）采用MIL-C-17F（美国军方标准）的RG型高频同轴线缆； （2）采用JIS（日本工业标准）规格的同轴线缆； （3）RGB同轴线； （4）一般的单芯同轴线缆。 1394a 1394b

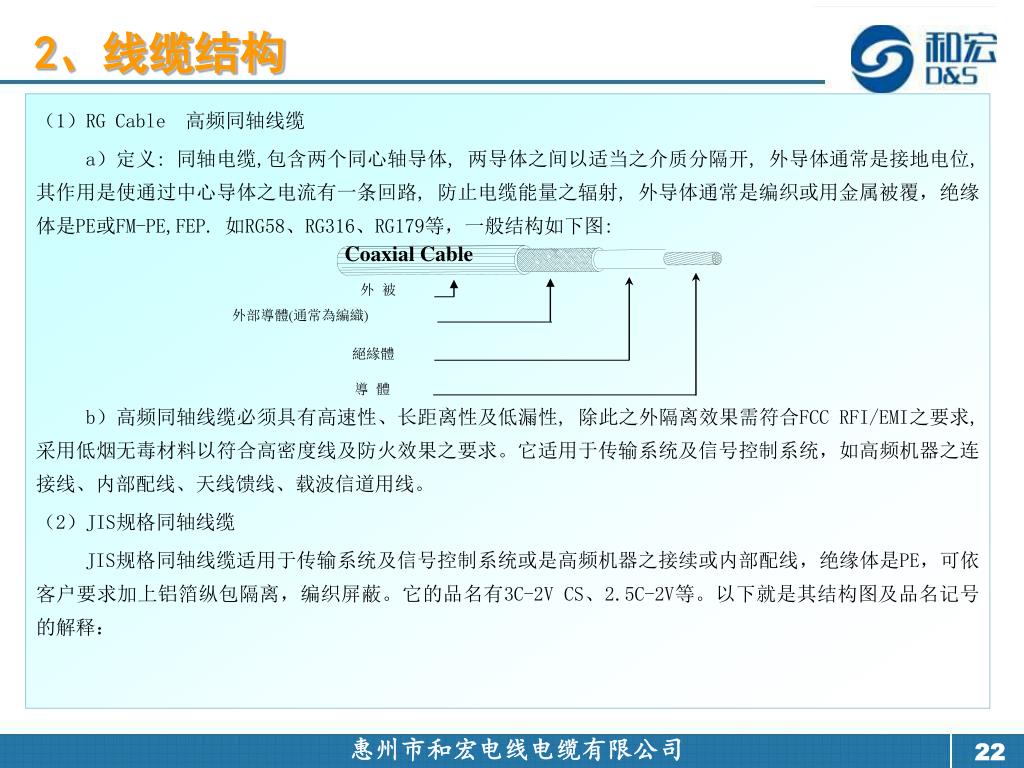

22. Coaxial Cable 外 被 外部導體(通常為編織) 絕緣體 導 體 2、线缆结构 （1）RG Cable 高频同轴线缆 a）定义: 同轴电缆,包含两个同心轴导体, 两导体之间以适当之介质分隔开, 外导体通常是接地电位, 其作用是使通过中心导体之电流有一条回路, 防止电缆能量之辐射, 外导体通常是编织或用金属被覆，绝缘体是PE或FM-PE,FEP. 如RG58、RG316、RG179等，一般结构如下图: b）高频同轴线缆必须具有高速性、长距离性及低漏性, 除此之外隔离效果需符合FCC RFI/EMI之要求,采用低烟无毒材料以符合高密度线及防火效果之要求。它适用于传输系统及信号控制系统，如高频机器之连接线、内部配线、天线馈线、载波信道用线。 （2）JIS规格同轴线缆 JIS规格同轴线缆适用于传输系统及信号控制系统或是高频机器之接续或内部配线，绝缘体是PE，可依客户要求加上铝箔纵包隔离，编织屏蔽。它的品名有3C-2V CS、2.5C-2V等。以下就是其结构图及品名记号的解释：

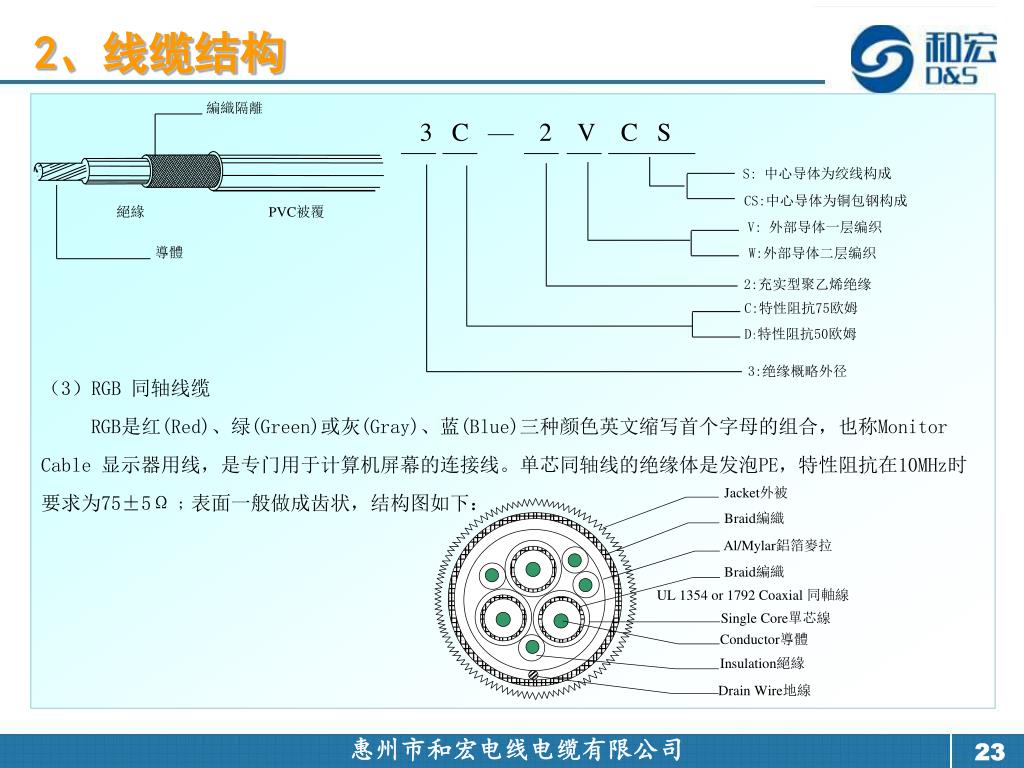

23. 3 C — 2 V C S S: 中心导体为绞线构成 CS:中心导体为铜包钢构成 V: 外部导体一层编织 2:充实型聚乙烯绝缘 C:特性阻抗75欧姆 Jacket外被 D:特性阻抗50欧姆 3:绝缘概略外径 Braid編織 Al/Mylar鋁箔麥拉 Braid編織 UL 1354 or 1792 Coaxial 同軸線 Single Core單芯線 Conductor導體 Insulation絕緣 Drain Wire地線 編織隔離 絕緣 PVC被覆 導體 2、线缆结构 （3）RGB 同轴线缆 RGB是红(Red)、绿(Green)或灰(Gray)、蓝(Blue)三种颜色英文缩写首个字母的组合，也称Monitor Cable 显示器用线，是专门用于计算机屏幕的连接线。单芯同轴线的绝缘体是发泡PE，特性阻抗在10MHz时 要求为75±5Ω﹔表面一般做成齿状，结构图如下： W:外部导体二层编织

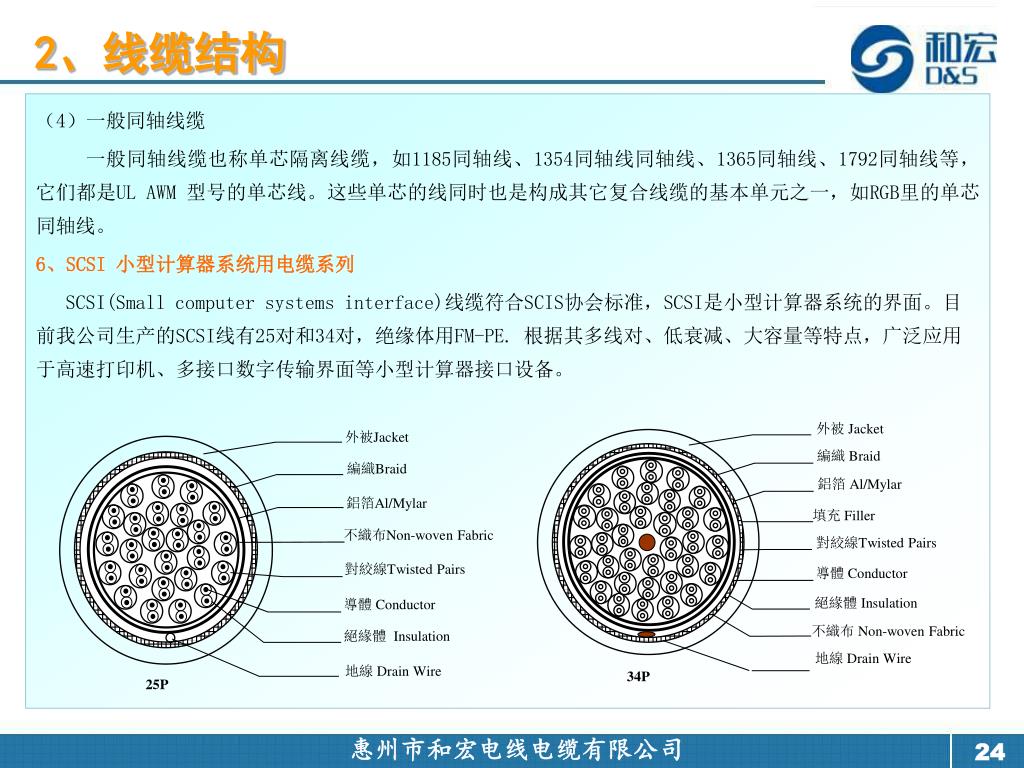

24. 25P 外被Jacket 外被 Jacket 編織Braid 編織 Braid 鋁箔Al/Mylar 鋁箔 Al/Mylar 不織布Non-woven Fabric 填充 Filler 對絞線Twisted Pairs 對絞線Twisted Pairs 導體 Conductor 導體 Conductor 絕緣體 Insulation 絕緣體 Insulation 不織布 Non-woven Fabric 地線 Drain Wire 地線 Drain Wire 34P 2、线缆结构 （4）一般同轴线缆 一般同轴线缆也称单芯隔离线缆，如1185同轴线、1354同轴线同轴线、1365同轴线、1792同轴线等，它们都是UL AWM 型号的单芯线。这些单芯的线同时也是构成其它复合线缆的基本单元之一，如RGB里的单芯同轴线。 6、SCSI 小型计算器系统用电缆系列 SCSI(Small computer systems interface)线缆符合SCIS协会标准，SCSI是小型计算器系统的界面。目前我公司生产的SCSI线有25对和34对，绝缘体用FM-PE. 根据其多线对、低衰减、大容量等特点，广泛应用于高速打印机、多接口数字传输界面等小型计算器接口设备。

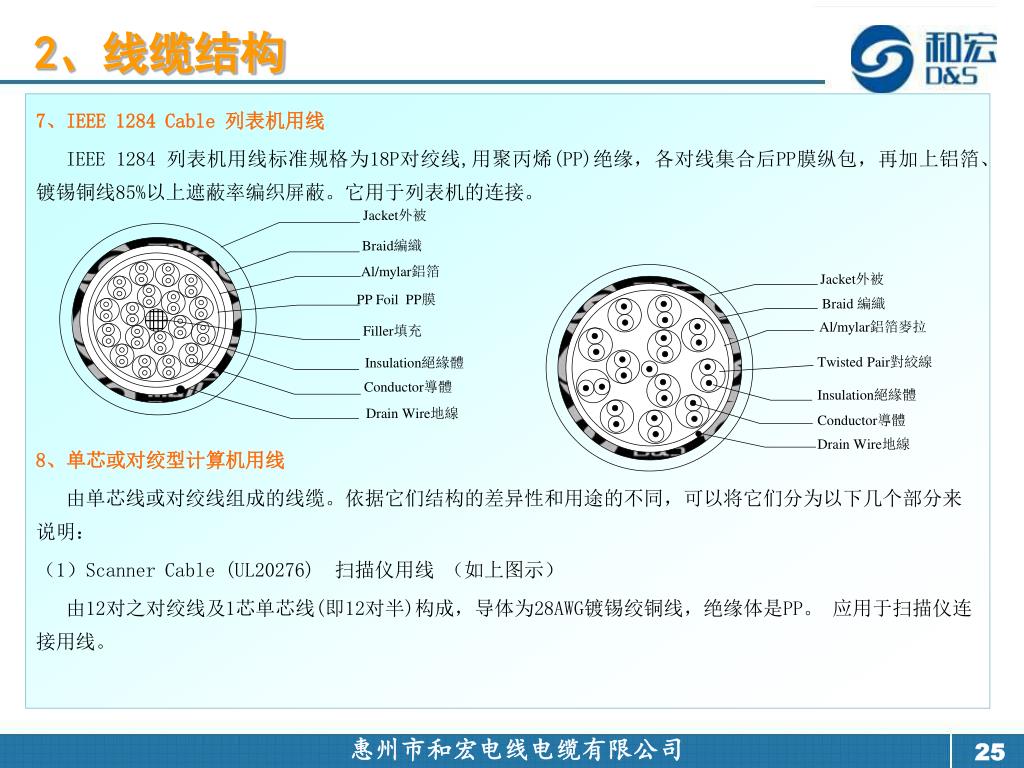

25. Jacket外被 Braid 編織 Al/mylar鋁箔麥拉 Twisted Pair對絞線 Insulation絕緣體 Conductor導體 Drain Wire地線 Jacket外被 Braid編織 Al/mylar鋁箔 PP Foil PP膜 Filler填充 Insulation絕緣體 Conductor導體 Drain Wire地線 2、线缆结构 7、IEEE 1284 Cable 列表机用线 IEEE 1284 列表机用线标准规格为18P对绞线,用聚丙烯(PP)绝缘，各对线集合后PP膜纵包，再加上铝箔、镀锡铜线85%以上遮蔽率编织屏蔽。它用于列表机的连接。 8、单芯或对绞型计算机用线 由单芯线或对绞线组成的线缆。依据它们结构的差异性和用途的不同，可以将它们分为以下几个部分来说明： （1）Scanner Cable (UL20276) 扫描仪用线（如上图示） 由12对之对绞线及1芯单芯线(即12对半)构成，导体为28AWG镀锡绞铜线，绝缘体是PP。 应用于扫描仪连接用线。

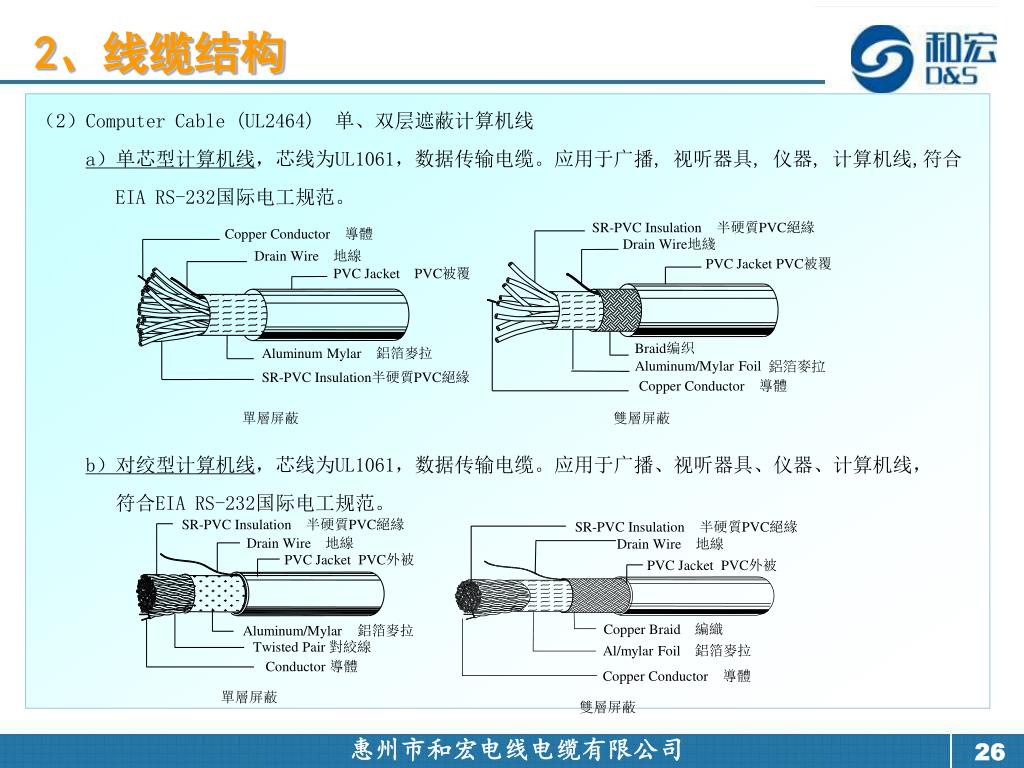

26. SR-PVC Insulation　半硬質PVC絕緣 Drain Wire　地線 SR-PVC Insulation　半硬質PVC絕緣 Copper Conductor　導體 PVC Jacket PVC外被 Drain Wire地綫 Drain Wire　地線 PVC Jacket PVC被覆 PVC JacketPVC被覆 Aluminum/Mylar　鋁箔麥拉 Braid编织 Twisted Pair 對絞線 Aluminum Mylar　鋁箔麥拉 Aluminum/Mylar Foil 鋁箔麥拉 Conductor 導體 SR-PVC Insulation半硬質PVC絕緣 Copper Conductor　導體 單層屏蔽 雙層屏蔽 SR-PVC Insulation　半硬質PVC絕緣 Drain Wire　地線 PVC Jacket PVC外被 Copper Braid　編織 Al/mylar Foil　鋁箔麥拉 Copper Conductor　導體 單層屏蔽 雙層屏蔽 2、线缆结构 （2）Computer Cable (UL2464) 单、双层遮蔽计算机线 a）单芯型计算机线，芯线为UL1061，数据传输电缆。应用于广播, 视听器具, 仪器, 计算机线,符合 EIA RS-232国际电工规范。 b）对绞型计算机线，芯线为UL1061，数据传输电缆。应用于广播、视听器具、仪器、计算机线， 符合EIA RS-232国际电工规范。

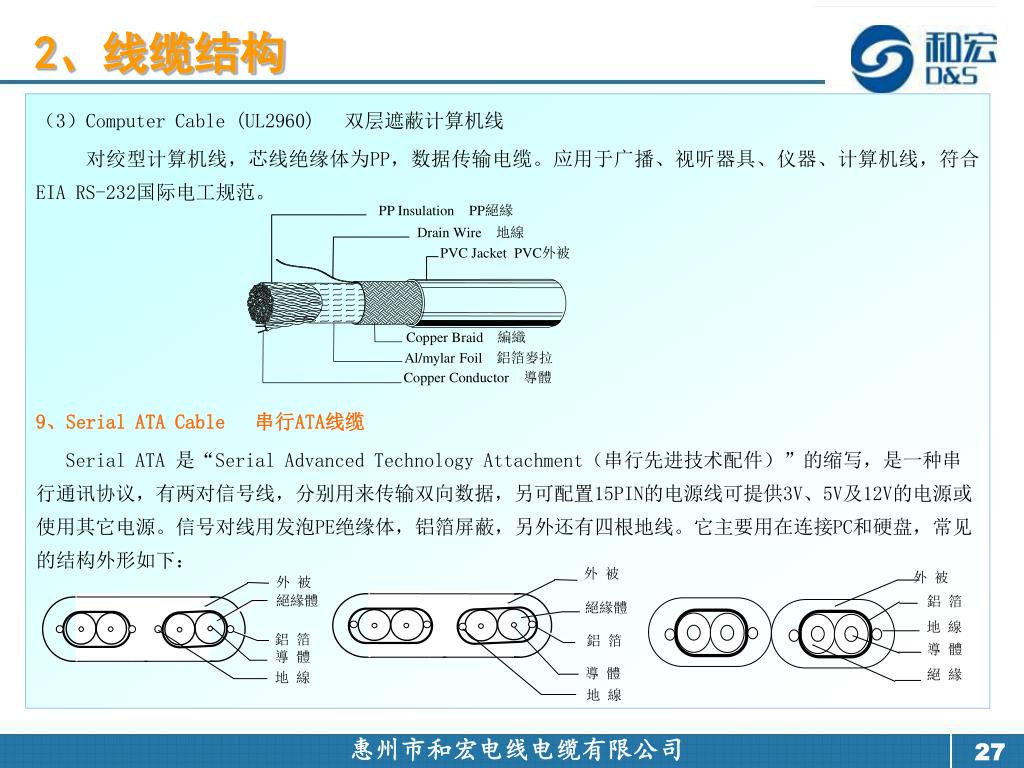

27. 外 被 鋁 箔 地 線 導 體 絕 緣 PP InsulationPP絕緣 Drain Wire　地線 PVC Jacket PVC外被 Copper Braid　編織 Al/mylar Foil　鋁箔麥拉 Copper Conductor　導體 鋁 箔 外 被 絕緣體 外 被 鋁 箔 導 體 絕緣體 地 線 導 體 地 線 2、线缆结构 （3）Computer Cable (UL2960) 双层遮蔽计算机线 对绞型计算机线，芯线绝缘体为PP，数据传输电缆。应用于广播、视听器具、仪器、计算机线，符合EIA RS-232国际电工规范。 9、Serial ATA Cable 串行ATA线缆 Serial ATA 是“Serial Advanced Technology Attachment（串行先进技术配件）”的缩写，是一种串行通讯协议，有两对信号线，分别用来传输双向数据，另可配置15PIN的电源线可提供3V、5V及12V的电源或使用其它电源。信号对线用发泡PE绝缘体，铝箔屏蔽，另外还有四根地线。它主要用在连接PC和硬盘，常见的结构外形如下：

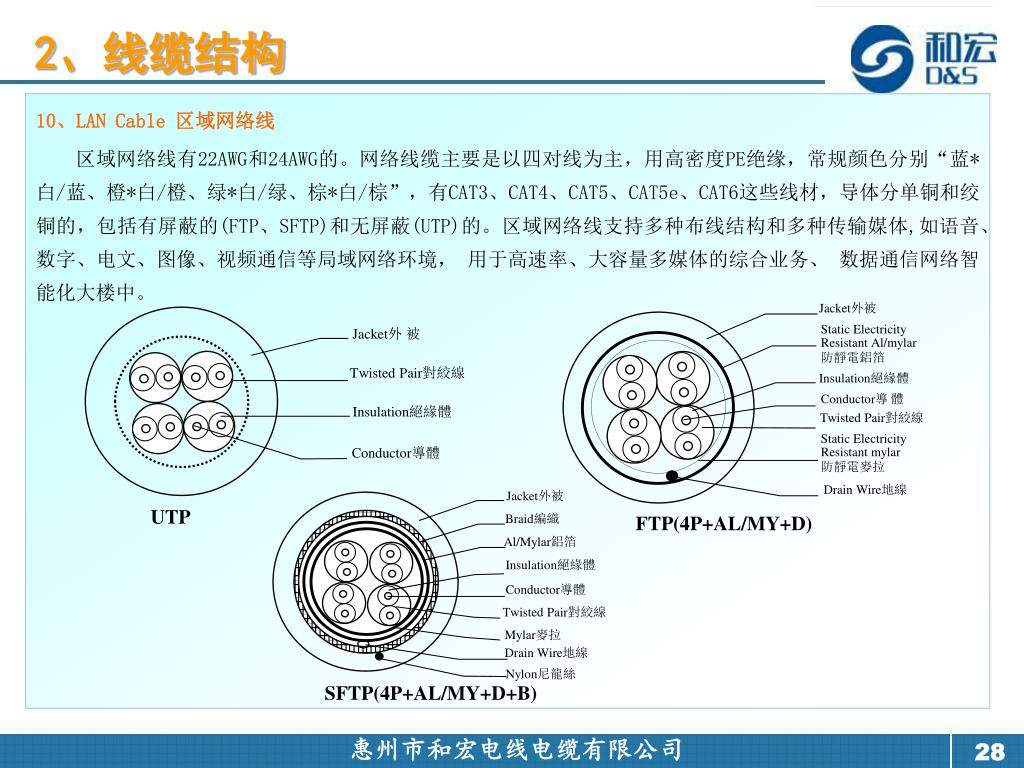

28. Jacket外被 Static Electricity Resistant Al/mylar 防靜電鋁箔 Insulation絕緣體 Twisted Pair對絞線 Static Electricity Resistant mylar 防靜電麥拉 FTP(4P+AL/MY+D) SFTP(4P+AL/MY+D+B) Jacket外 被 Twisted Pair對絞線 Insulation絕緣體 Conductor導體 Jacket外被 Braid編織 Al/Mylar鋁箔 Insulation絕緣體 Conductor導體 Twisted Pair對絞線 Mylar麥拉 Drain Wire地線 Nylon尼龍絲 2、线缆结构 10、LAN Cable 区域网络线 区域网络线有22AWG和24AWG的。网络线缆主要是以四对线为主，用高密度PE绝缘，常规颜色分别“蓝*白/蓝、橙*白/橙、绿*白/绿、棕*白/棕”，有CAT3、CAT4、CAT5、CAT5e、CAT6这些线材，导体分单铜和绞铜的，包括有屏蔽的(FTP、SFTP)和无屏蔽(UTP)的。区域网络线支持多种布线结构和多种传输媒体,如语音、数字、电文、图像、视频通信等局域网络环境， 用于高速率、大容量多媒体的综合业务、 数据通信网络智能化大楼中。 Conductor導 體 Drain Wire地線 UTP

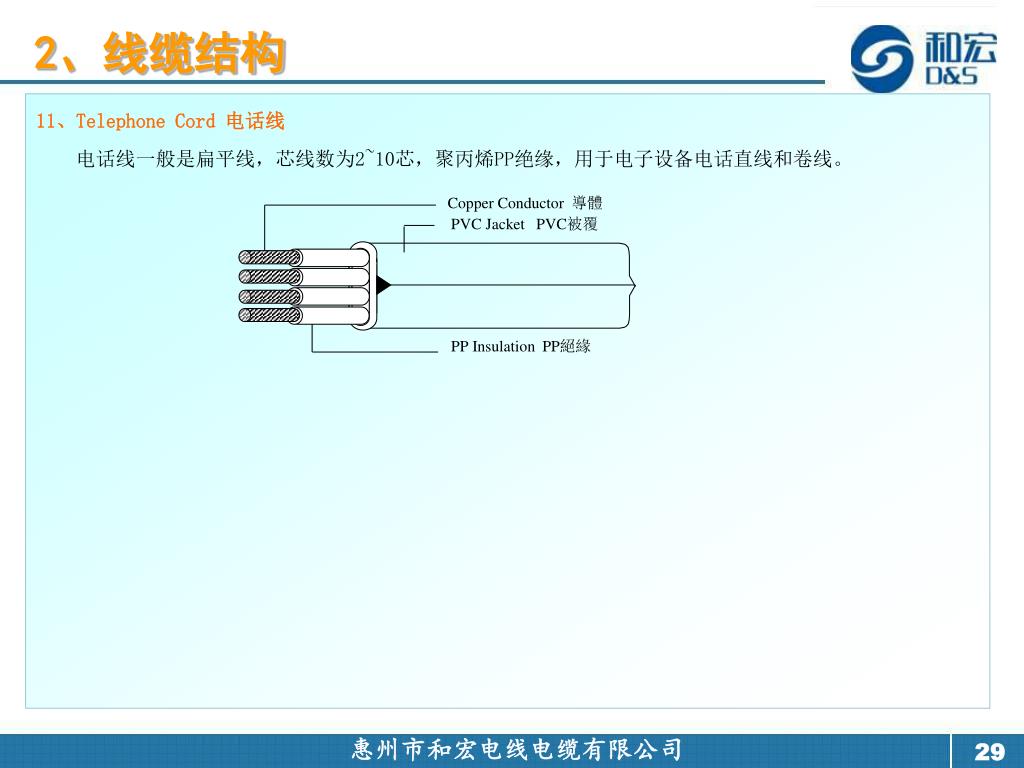

29. Copper Conductor 導體 PVC Jacket PVC被覆 PP Insulation PP絕緣 2、线缆结构 11、Telephone Cord 电话线 电话线一般是扁平线，芯线数为2~10芯，聚丙烯PP绝缘，用于电子设备电话直线和卷线。

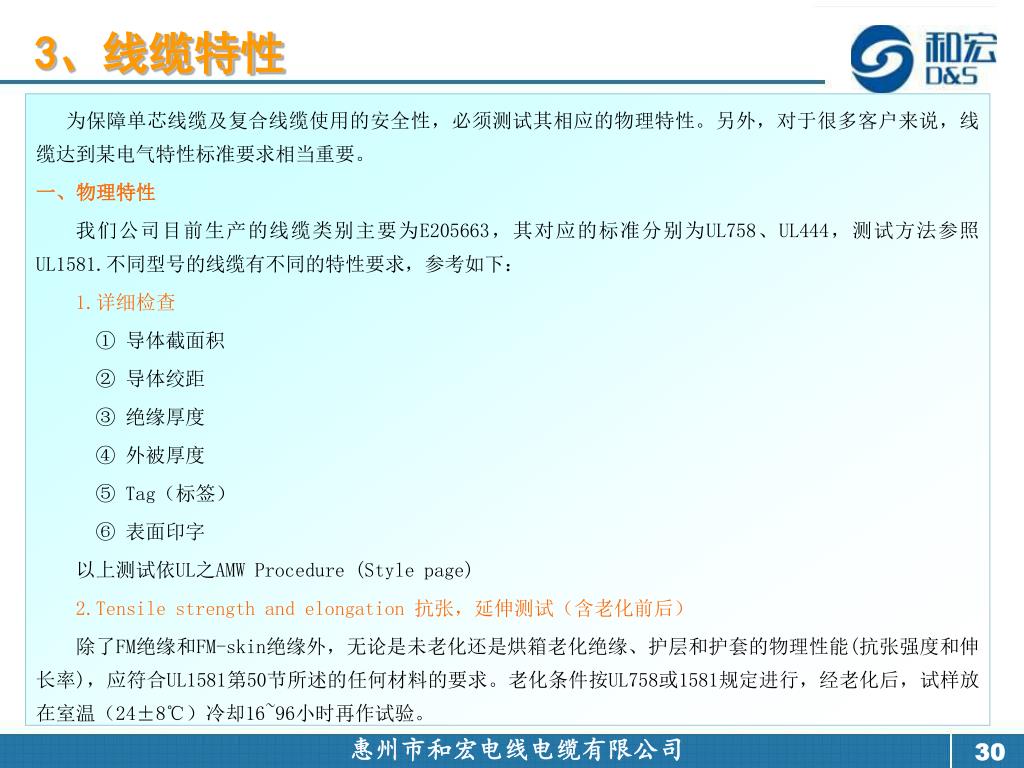

30. 3、线缆特性 为保障单芯线缆及复合线缆使用的安全性，必须测试其相应的物理特性。另外，对于很多客户来说，线缆达到某电气特性标准要求相当重要。 一、物理特性 我们公司目前生产的线缆类别主要为E205663，其对应的标准分别为UL758、UL444，测试方法参照UL1581.不同型号的线缆有不同的特性要求，参考如下： 1.详细检查 ① 导体截面积 ② 导体绞距 ③ 绝缘厚度 ④ 外被厚度 ⑤ Tag（标签） ⑥ 表面印字 以上测试依UL之AMW Procedure (Style page) 2.Tensile strength and elongation 抗张，延伸测试（含老化前后） 除了FM绝缘和FM-skin绝缘外，无论是未老化还是烘箱老化绝缘、护层和护套的物理性能(抗张强度和伸长率)，应符合UL1581第50节所述的任何材料的要求。老化条件按UL758或1581规定进行，经老化后，试样放在室温（24±8℃）冷却16~96小时再作试验。

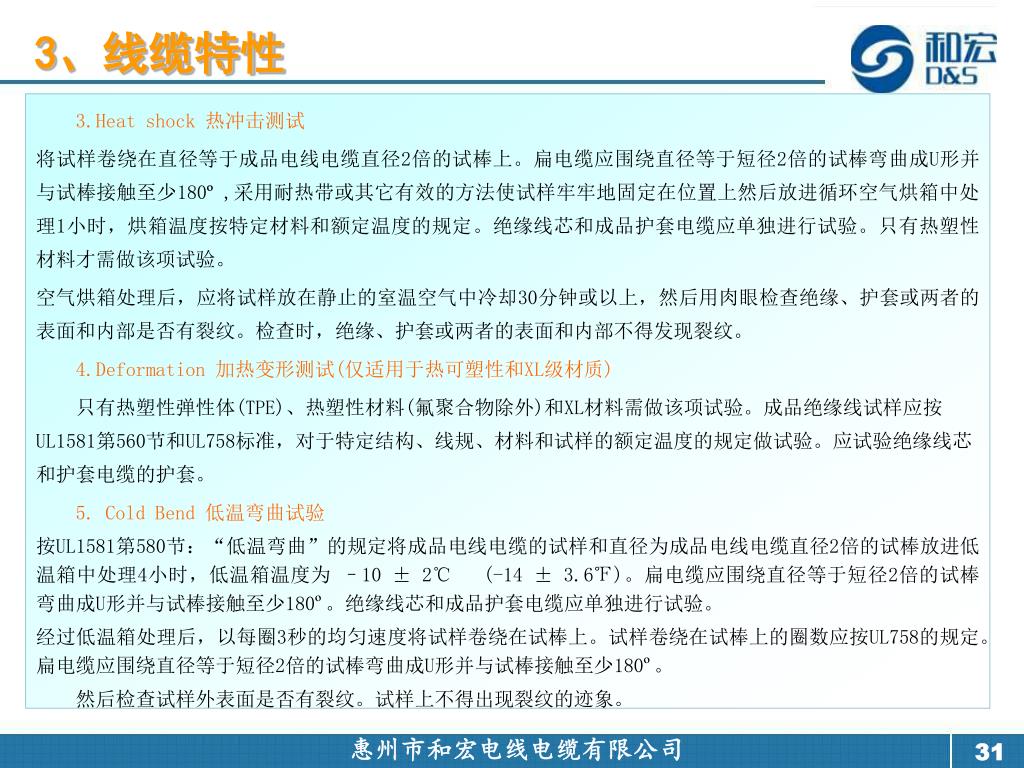

31. 3、线缆特性 3.Heat shock 热冲击测试 将试样卷绕在直径等于成品电线电缆直径2倍的试棒上。扁电缆应围绕直径等于短径2倍的试棒弯曲成U形并与试棒接触至少180º ,采用耐热带或其它有效的方法使试样牢牢地固定在位置上然后放进循环空气烘箱中处理1小时，烘箱温度按特定材料和额定温度的规定。绝缘线芯和成品护套电缆应单独进行试验。只有热塑性材料才需做该项试验。 空气烘箱处理后，应将试样放在静止的室温空气中冷却30分钟或以上，然后用肉眼检查绝缘、护套或两者的表面和内部是否有裂纹。检查时，绝缘、护套或两者的表面和内部不得发现裂纹。 4.Deformation 加热变形测试(仅适用于热可塑性和XL级材质) 只有热塑性弹性体(TPE)、热塑性材料(氟聚合物除外)和XL材料需做该项试验。成品绝缘线试样应按UL1581第560节和UL758标准，对于特定结构、线规、材料和试样的额定温度的规定做试验。应试验绝缘线芯和护套电缆的护套。 5. Cold Bend 低温弯曲试验 按UL1581第580节：“低温弯曲”的规定将成品电线电缆的试样和直径为成品电线电缆直径2倍的试棒放进低温箱中处理4小时，低温箱温度为 –10 ± 2℃ (-14 ± 3.6℉)。扁电缆应围绕直径等于短径2倍的试棒弯曲成U形并与试棒接触至少180º。绝缘线芯和成品护套电缆应单独进行试验。 经过低温箱处理后，以每圈3秒的均匀速度将试样卷绕在试棒上。试样卷绕在试棒上的圈数应按UL758的规定。扁电缆应围绕直径等于短径2倍的试棒弯曲成U形并与试棒接触至少180º。 然后检查试样外表面是否有裂纹。试样上不得出现裂纹的迹象。

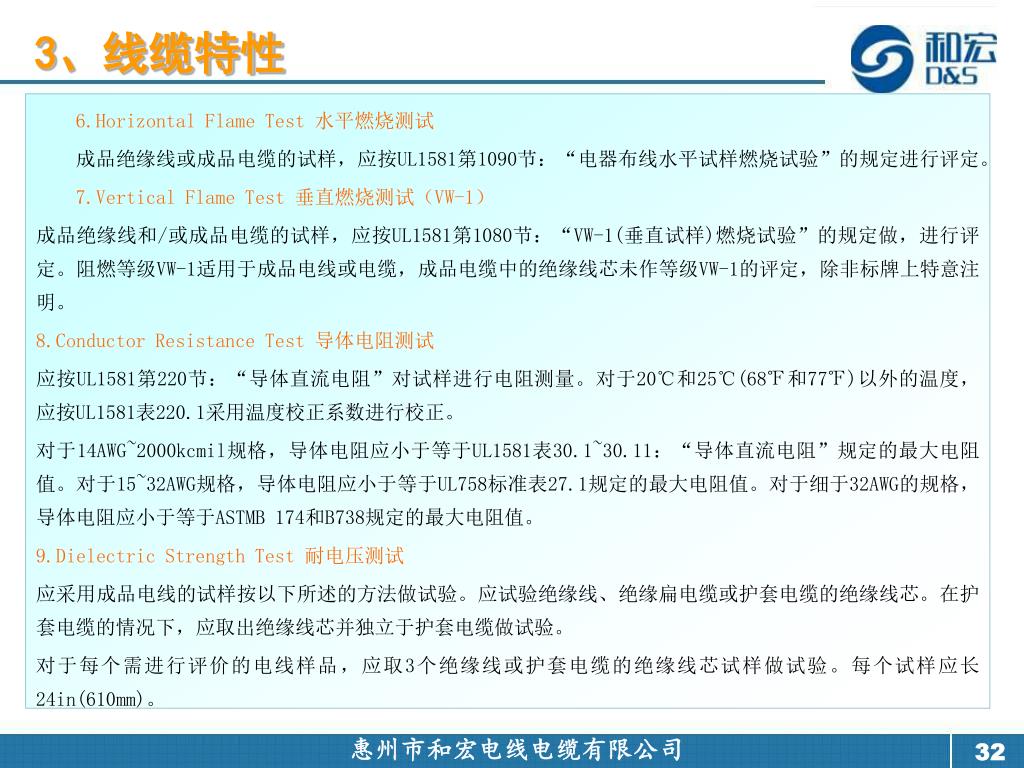

32. 3、线缆特性 6.Horizontal Flame Test 水平燃烧测试 成品绝缘线或成品电缆的试样，应按UL1581第1090节：“电器布线水平试样燃烧试验”的规定进行评定。 7.Vertical Flame Test 垂直燃烧测试（VW-1） 成品绝缘线和/或成品电缆的试样，应按UL1581第1080节：“VW-1(垂直试样)燃烧试验”的规定做，进行评定。阻燃等级VW-1适用于成品电线或电缆，成品电缆中的绝缘线芯未作等级VW-1的评定，除非标牌上特意注明。 8.Conductor Resistance Test 导体电阻测试 应按UL1581第220节：“导体直流电阻”对试样进行电阻测量。对于20℃和25℃(68℉和77℉)以外的温度，应按UL1581表220.1采用温度校正系数进行校正。 对于14AWG~2000kcmil规格，导体电阻应小于等于UL1581表30.1~30.11：“导体直流电阻”规定的最大电阻值。对于15~32AWG规格，导体电阻应小于等于UL758标准表27.1规定的最大电阻值。对于细于32AWG的规格，导体电阻应小于等于ASTMB 174和B738规定的最大电阻值。 9.Dielectric Strength Test 耐电压测试 应采用成品电线的试样按以下所述的方法做试验。应试验绝缘线、绝缘扁电缆或护套电缆的绝缘线芯。在护套电缆的情况下，应取出绝缘线芯并独立于护套电缆做试验。 对于每个需进行评价的电线样品，应取3个绝缘线或护套电缆的绝缘线芯试样做试验。每个试样应长24in(610mm)。

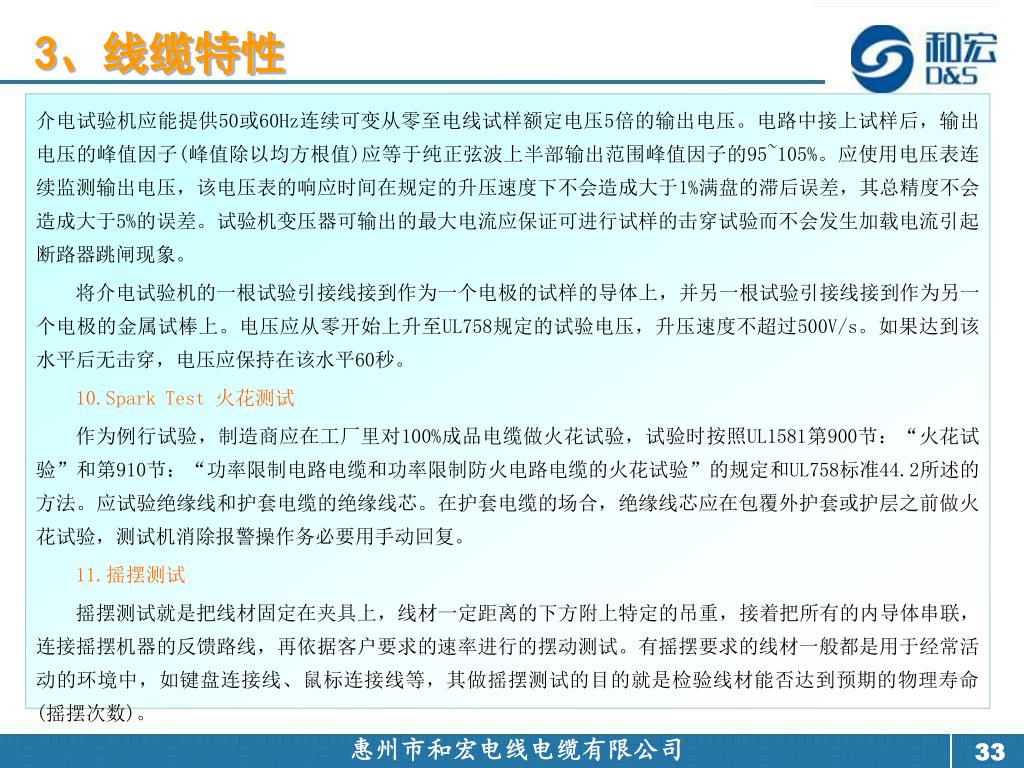

33. 3、线缆特性 介电试验机应能提供50或60Hz连续可变从零至电线试样额定电压5倍的输出电压。电路中接上试样后，输出电压的峰值因子(峰值除以均方根值)应等于纯正弦波上半部输出范围峰值因子的95~105%。应使用电压表连续监测输出电压，该电压表的响应时间在规定的升压速度下不会造成大于1%满盘的滞后误差，其总精度不会造成大于5%的误差。试验机变压器可输出的最大电流应保证可进行试样的击穿试验而不会发生加载电流引起断路器跳闸现象。 将介电试验机的一根试验引接线接到作为一个电极的试样的导体上，并另一根试验引接线接到作为另一个电极的金属试棒上。电压应从零开始上升至UL758规定的试验电压，升压速度不超过500V/s。如果达到该水平后无击穿，电压应保持在该水平60秒。 10.Spark Test 火花测试 作为例行试验，制造商应在工厂里对100%成品电缆做火花试验，试验时按照UL1581第900节：“火花试验”和第910节：“功率限制电路电缆和功率限制防火电路电缆的火花试验”的规定和UL758标准44.2所述的方法。应试验绝缘线和护套电缆的绝缘线芯。在护套电缆的场合，绝缘线芯应在包覆外护套或护层之前做火花试验，测试机消除报警操作务必要用手动回复。 11.摇摆测试 摇摆测试就是把线材固定在夹具上，线材一定距离的下方附上特定的吊重，接着把所有的内导体串联，连接摇摆机器的反馈路线，再依据客户要求的速率进行的摆动测试。有摇摆要求的线材一般都是用于经常活动的环境中，如键盘连接线、鼠标连接线等，其做摇摆测试的目的就是检验线材能否达到预期的物理寿命(摇摆次数)。

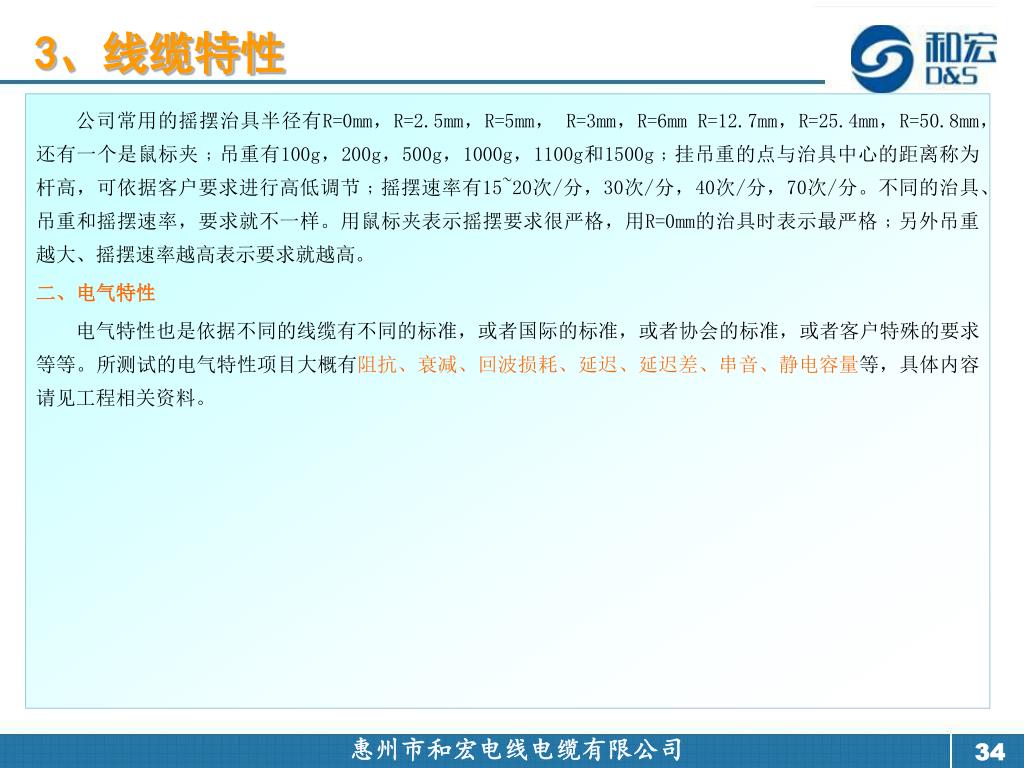

34. 3、线缆特性 公司常用的摇摆治具半径有R=0mm，R=2.5mm，R=5mm， R=3mm，R=6mm R=12.7mm，R=25.4mm，R=50.8mm，还有一个是鼠标夹﹔吊重有100g，200g，500g，1000g，1100g和1500g﹔挂吊重的点与治具中心的距离称为杆高，可依据客户要求进行高低调节﹔摇摆速率有15~20次/分，30次/分，40次/分，70次/分。不同的治具、吊重和摇摆速率，要求就不一样。用鼠标夹表示摇摆要求很严格，用R=0mm的治具时表示最严格﹔另外吊重越大、摇摆速率越高表示要求就越高。 二、电气特性 电气特性也是依据不同的线缆有不同的标准，或者国际的标准，或者协会的标准，或者客户特殊的要求等等。所测试的电气特性项目大概有阻抗、衰减、回波损耗、延迟、延迟差、串音、静电容量等，具体内容请见工程相关资料。

35. 4、线缆设计

36. Thank you !
