10.4.1 有源滤波器

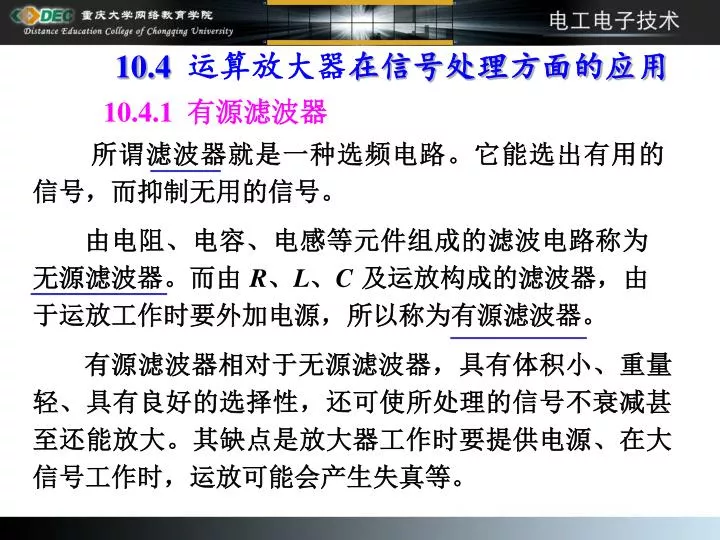

1. 10.4运算放大器在信号处理方面的应用 10.4.1有源滤波器 所谓滤波器就是一种选频电路。它能选出有用的信号，而抑制无用的信号。 由电阻、电容、电感等元件组成的滤波电路称为无源滤波器。而由 R、L、C 及运放构成的滤波器，由于运放工作时要外加电源，所以称为有源滤波器。 有源滤波器相对于无源滤波器，具有体积小、重量轻、具有良好的选择性，还可使所处理的信号不衰减甚至还能放大。其缺点是放大器工作时要提供电源、在大信号工作时，运放可能会产生失真等。

2. RF R1 – R + + + + uo + ui – C uC – – 10.4运算放大器在信号处理方面的应用 10.4.1有源滤波器 1. 有源低通滤波器 设图中 ui 为某一频率的正弦量 由 RC 电路得出 由同相比例运算关系得出

3. 1.有源低通滤波器 式中 故 称为截止角频率 若  为变量，则该电路的传递函数 其模为 幅角为

4.  0 O 1. 有源低通滤波器 低通滤波器具有使 低频信号易通过，而抑 制高频信号的作用。 频率特性 时， 时， 时，

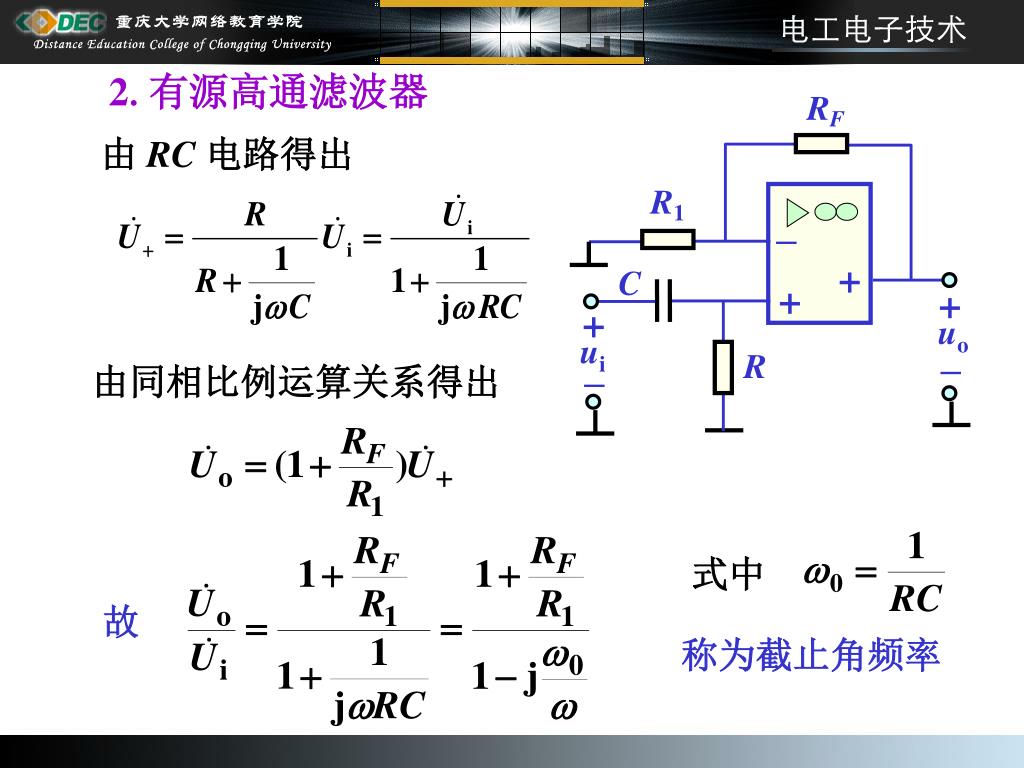

5. RF R1 – + C + + + uo ui – R – 2.有源高通滤波器 由 RC 电路得出 由同相比例运算关系得出 式中 故 称为截止角频率

6. 2.有源高通滤波器 若  为变量，则该电路的传递函数 频率特性 其模为 幅角为   0 时， O 高通滤波器具有使高频信号易通过，而抑制低频信号的作用。 时， 时，
