  1. BluetoothでGo! Bar Windows 8 in 名古屋 with 8.1 けきょ（Kouji Matsui @kekyo2）

  2. 自己紹介 • けきょ @kekyo2 （あまりtweetしてません） • 会社やってます • 「Micoci」と「まどべんよっかいち」 • 主にWindows。C#, C++/CLI, ATL, C++0x, x86/x64アセンブラ, WDM, Azure, TFS, OpenCV, Geo, JNI, 鯖管理, MCP少々, 自作PC, 昔マイコン, 複式簿記経理 • アプリケーションフレームワーク設計・アーキテクトが仕事の主体。最近はWPFを使ったMVVMに足をツッコミ中

  3. Windows 8と言えば… • Bluetooth 4.0対応 • で、4.0で何が追加されたの？

  4. Bluetooth 4.0って？ • 「Bluetooth 4.0 LE」ですよ • 「Low Energy」ですよ • 別名、「Bluetooth Smart」ですよ • 何か呼称がごちゃごちゃしてますが、3.0以前の規格とLEに互換性は無いです。（大人の事情で4.0としたのかも？） • 1.0～4.0全部ひっくるめて使えるのが、「Bluetooth Smart Ready」です（レシーバーしかない、多分）

  5. Bluetooth 4.0 LEって？ • コンシューマーブランド「Bluetooth Smart」 • 「超」低消費電力デバイス向けの規格ボタン電池で半年～1年 • 3.0以前と互換性なし • プロファイルがいっぱい増えた • ライバルは、「Zigbee」「ANT+」「RFID」か？

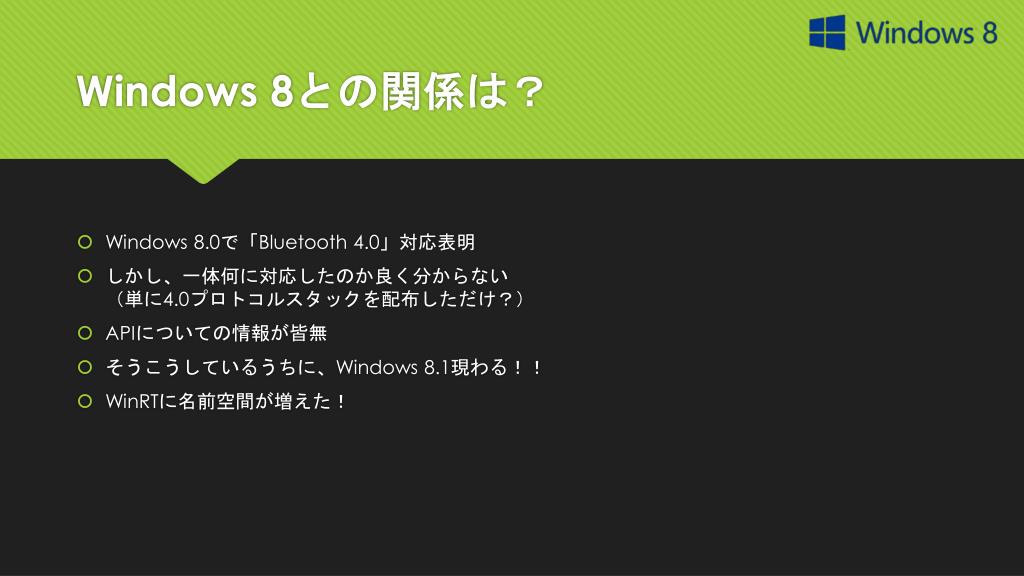

  6. Windows 8との関係は？ • Windows 8.0で「Bluetooth 4.0」対応表明 • しかし、一体何に対応したのか良く分からない（単に4.0プロトコルスタックを配布しただけ？） • APIについての情報が皆無 • そうこうしているうちに、Windows 8.1現わる！！ • WinRTに名前空間が増えた！

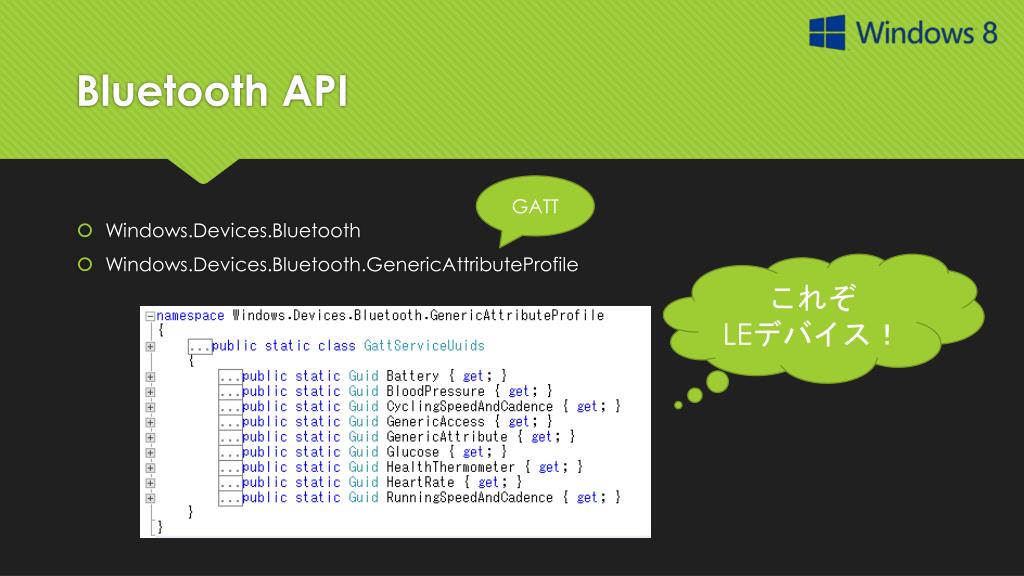

  7. Bluetooth API GATT • Windows.Devices.Bluetooth • Windows.Devices.Bluetooth.GenericAttributeProfile これぞ LEデバイス！

  8. 公式サンプルコード • 「Bluetooth Generic Attribute Profile - Heart Rate Service」Demonstrates use of the Bluetooth Generic Attribute Profile (Gatt) Windows Runtime API to interact with a Bluetooth Gatt device which contains a Heart Rate Service.http://code.msdn.microsoft.com/windowsapps/Bluetooth-Generic-5a99ef95汚いサンプルコード…(T_T)

  9. 取りあえずやってみた • Bluetooth Smartデバイスが無ければ話にならない • 幸い？ロードバイク乗りなので… • Wahoo FITNESS BLUE HR （心拍計）http://www.wahoofitness.com/devices/wahoo-blue-hr-heart-rate-strap.html# • レシーバーは PLANEX BT-MICRO4

  10. Demo（サンプルコード）

  11. まあ… • サンプルコードを動かしただけでは面白くない • WinRTって、噂ではデスクトップからも呼び出せるらしいし • WPFから使えた方が、私的に面白いかも？ • 本当にデスクトップアプリケーションから、デバイスにアクセス出来るか？

  12. APIはどう使うの？ • デスクトップアプリケーションからWinRTを使うには、Bingって下さい例： http://www.codeproject.com/Articles/457335/How-to-call-WinRT-APIs-from-NET-desktop-apps • Windows 8.1の場合は、「TargetPlatformVersion」を「8.1」にすること（8.0では、新しいAPIは使えない） • Bluetooth APIはWindows.winmdに含まれているので、追加のアセンブリは不要

  13. APIはどう使うの？ • デバイスセレクタの取得var selector =GattDeviceService.GetDeviceSelectorFromUuid(GattServiceUuids.HeartRate); • デバイスの列挙IEnumerable<DeviceInformation> dis = awaitDeviceInformation.FindAllAsync(selector); • デバイスの初期化varservice = await GattDeviceService.FromIdAsync(deviceInformation.Id); • 心拍情報のイベントをフックvar characteristics =service.GetCharacteristics(GattCharacteristicUuids.HeartRateMeasurement);characteristics[0].ValueChanged += (sender, e) => { … }; 心拍計

  14. イベントで心拍数が得られるんだ！（喜） • いやいや、得られるのは、ペイロードの「生」データ（バイト列）です解析はプロトコルに合わせて独自に行う必要があります（爆）orz • プロトコルの情報は、Bluetooth SIGで調べる必要がありますhttps://developer.bluetooth.org/gatt/Pages/GATT-Specification-Documents.aspx（ペイロードの説明は全部文書で、ボックス図がないです。辛い…） • とりあえず、心拍計については、サンプルコードのデコーダーが参考になるでしょう

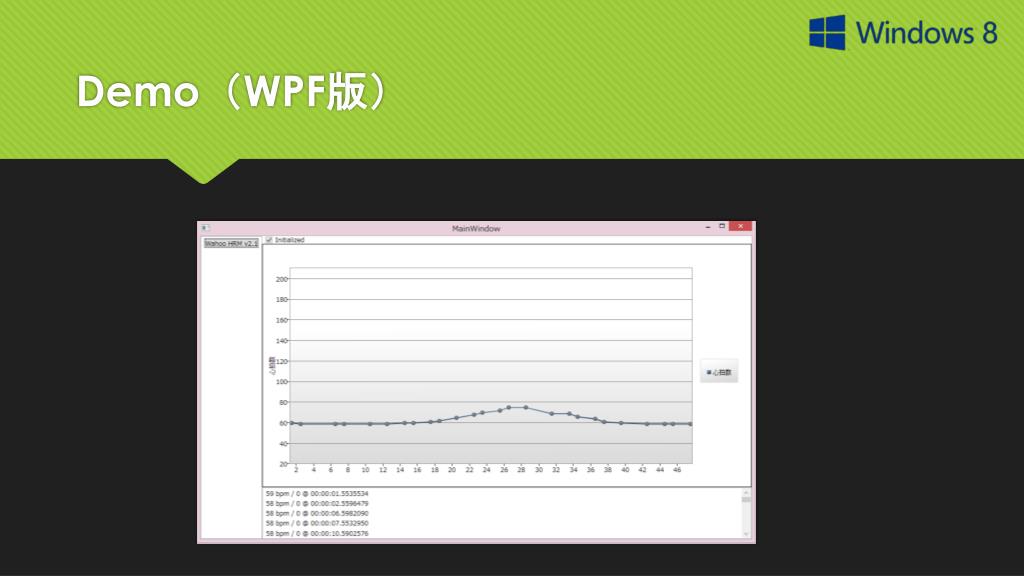

  15. Demo（WPF版）

  16. それでは、引き続きお楽しみ下さい • ありがとうございました
