丙纶行业知识

1. 丙纶行业知识 ----------来自中国丙纶网

2. 培训总概

3. 第一部分：丙纶上游 原料主要构成： 聚丙烯（PP）：粒料、粉料、回料、填充料 母粒：色母粒、功能母粒 油剂：纺丝油剂、功能油剂

4. 第一部分：丙纶上游--PP特性 中文名称：聚丙烯 英文名称：polypropylene，PP 聚丙烯具有许多优良特性： 1、相对密度小，仅为0.89-0.91，是塑料中最轻的品种之一。 2、良好的力学性能，除耐冲击性外，其他力学性能均比聚乙烯好，成型加工性能好。 3、具有较高的耐热性，连续使用温度可达110-120℃。 4、化学性能好，几乎不吸水，与绝大多数化学药品不反应。 5、质地纯净，无毒性 6、电绝缘性好。

5. 第一部分：丙纶上游--PP缺点 它有很多优点但也有缺点： 1、耐冲击性能差，特别实在低温下更差 2、耐光老化性差 3、着色性不好 4、易燃烧

6. 第一部分：丙纶上游--PP石化厂家 中石化华北分公司： 燕山石化齐鲁石化 中沙天津天津联合青岛大炼油济南炼厂中石化华中分公司： 中原石化洛阳石化荆门石化武汉凤凰湖南长盛中石化华东分公司： 上海石化扬子石化镇海炼化九江石化 南京炼厂中石化华南分公司： 茂名石化广州石化福建炼厂湛江东兴海南炼化北海炼厂中石油厂家： 大庆石化大庆炼化抚顺石化辽阳石化大连有机兰港石化兰州石化独山子石化 庆阳石化锦西石化华北石化宁夏石化大港石化呼和浩特其他企业： 延安炼厂绍兴富陵台塑宁波大连西太辽通化工神华包头神华宁煤大唐多伦 徐州海天山东玉皇

7. 第一部分：丙纶上游--PP 常见种类

8. 第一部分：丙纶上游--PP国内现状 丙纶丝： 高强丝用新料较多。 普强黑丝用回料较多，成品的抗老化等性能会大打折扣。 无纺布： 品质要求高的一般以新料为主，粉料居多。 低价竞争的则通常加了填充料，产品稳定性会受影响。 三者差价有几千，究竟用哪一种料，还是要看企业自身定位和客户群体。

9. 第一部分：丙纶上游--PP走势 2013年2月1日-8月14日 广州石化F401走势图

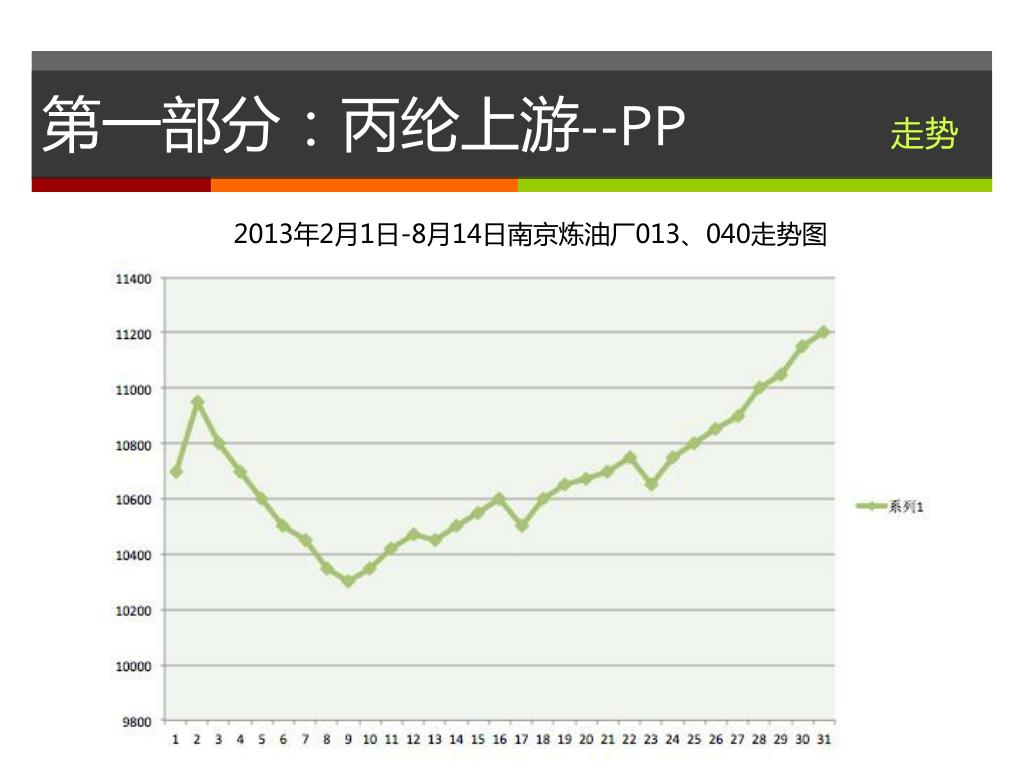

10. 第一部分：丙纶上游--PP走势 2013年2月1日-8月14日南京炼油厂013、040走势图

11. 第一部分：丙纶上游—母粒 分类 母粒：由超量的化学助剂、载体树脂和分散剂所组成。 色母粒：把超常量的颜料（染料）均匀载附于树脂中而得到的聚集体。 功能母粒：各种塑料助剂的浓缩物，直接添加助剂不易分散，使用效率不高，因而常以母粒的形式添加，母粒具有各种功能。

12. 第一部分：丙纶上游—母粒 用途 抗老化母粒：高效吸收或强烈反射紫外线 ,抑制或延缓氧化降解过程 抗氧化母粒：保持性能稳定,阻止制品老化,延长寿命 抗静电母粒 :无毒无害，符合卫生标准 ,稳定的光学性能 抗紫外线母粒：缓解制品在使用过程中受紫外线光照射而引起的降解作用 阻燃母粒：高效阻燃 ,使用方便、卫生 ,耐迁移性和紫外光稳定性好 降温母粒 :挥发性小，效率高 ,不易造成过滤网堵塞和断丝现象,分散性好 抗菌母粒 :长期抗菌、无毒、无污染 导电母粒：具有永久而稳定的导电性能 填充母粒：分散性、可纺性好,压滤值低,磨损性小,可有效降低成本

13. 第一部分：丙纶上游—母粒 分析 时下各厂家配方体系不同，各种助剂种类繁多，质量差异大，并且多数企业缺少综合测试色母粒内在质量所需的仪器，使得改进配方体系时缺失必要的依据而无法优化载体、颜料、分散剂、稳定剂等影响其质量的配置。 未来出路：做强、做精，以质量赢得效益。

14. 第一部分：丙纶上游—油剂 用途 化纤油剂是指应用于化纤生产与加工过程中必不可少的一类纺织助剂，其主要作用是调节化学纤维的摩擦性能，防止或消除静电积累，赋予纤维平滑、集束、抗静电、柔软等性能，使化学纤维顺利通过纺丝、拉伸、加弹、纺纱及织造等工序。

15. 第一部分：丙纶上游—油剂 功能型 特种功能油剂： 持久性亲水油剂、拒水整理剂、抗静电剂、抗菌剂、阻燃剂、高效抗菌剂、滑爽剂、 水刺无纺布纤维油剂、无泡沫短纤维油剂。

16. 第二部分：丙纶成品丝的特点 1．形态 丙纶的纵面平直光滑，截面呈圆形。 2．密度 质地轻，其密度仅为0.91g/cm3是常见化学纤维中密度最轻的品种，所以同样重量的丙纶可比其他纤维得到的较高的覆盖面积。 3．强伸性 丙纶的强度高，伸长大，初始模量较高，弹性优良。所以丙纶耐磨性好。此外，丙纶的湿强基本等于干强，所以它是制作渔网、缆绳的理想材料。 4．吸湿性和染色性 丙纶的吸湿性很小，几乎不吸湿，一般大气条件下的回潮率接近于零。但它有芯吸作用，能通过织物中的毛细管传递水蒸气，但本身不起任何吸收作用。丙纶的染色性较差，色谱不全，但可以采用原液着色的方法来弥补不足。

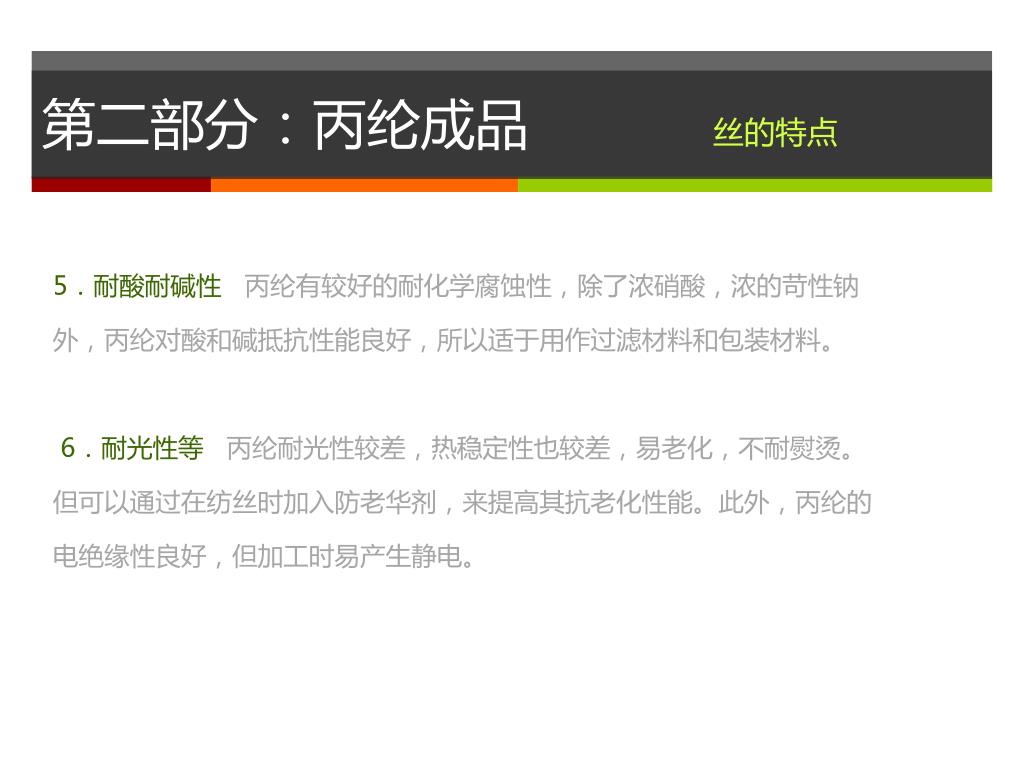

17. 第二部分：丙纶成品丝的特点 5．耐酸耐碱性 丙纶有较好的耐化学腐蚀性，除了浓硝酸，浓的苛性钠外，丙纶对酸和碱抵抗性能良好，所以适于用作过滤材料和包装材料。 6．耐光性等 丙纶耐光性较差，热稳定性也较差，易老化，不耐熨烫。但可以通过在纺丝时加入防老华剂，来提高其抗老化性能。此外，丙纶的电绝缘性良好，但加工时易产生静电。

18. 第二部分：丙纶成品丝的分类 按长短分：丙纶长丝、丙纶短纤（有无纺布用和工程用之分） 按工艺分： 二步纺、一步纺（FDY）、中空丝（轻体丝）、膨体丝（BCF）、拉伸变形丝（DTY）、预取向丝（POY）、空变丝（ATY）、细旦、单丝、丙纶线、纱线 按强度分：高强丝、普强丝 按色彩分：本色、有色 按功能分：常规丝、有功能型（常见抗老化、抗静电、抗菌） 按用途分：工业用丝（高强为主）、民用丝（普强为主） 按形状分：常规丝、异形丝（比如Y型、一型）

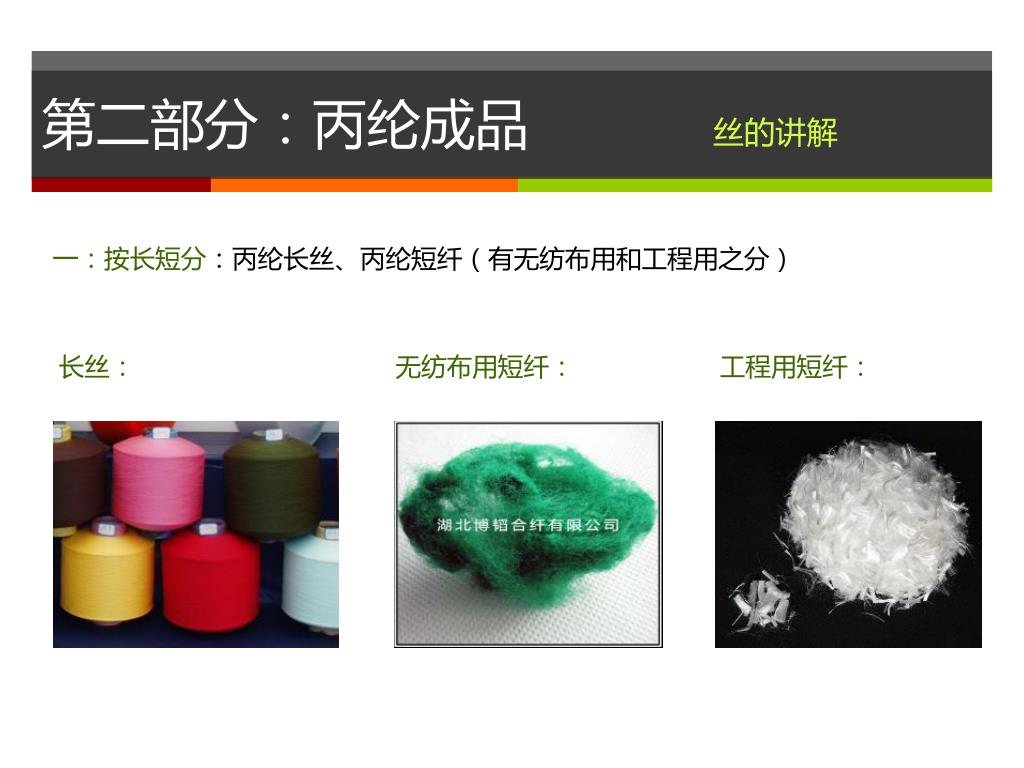

19. 第二部分：丙纶成品丝的讲解 一：按长短分：丙纶长丝、丙纶短纤（有无纺布用和工程用之分） 长丝： 无纺布用短纤： 工程用短纤：

20. 第二部分：丙纶成品丝的讲解 一：按工艺分： 两步法: 纺出的丝条先卷绕成卷， 再进行拉伸、变形和卷绕。 一步法: 将纺丝、牵伸变形融为一体， 各工序连续，一台机器上完成。 人工和占地少、成本低、质量稳定。

21. 第二部分：丙纶成品丝的讲解 一：按工艺分： 中空丝（轻体丝）： 特性：截面为空心,相对重量减少30%。 用途：汽车坐垫用丝，手提袋绳用丝，织带用丝等。 膨体丝（BCF）： 特性：颜色鲜丽、不易褪色、抗静电效果好。 其织物毯面酷似羊毛地毯，条干丰满、回弹性好。 用途：纺织、装饰布、汽车毯、地毯。

22. 第二部分：丙纶成品丝的讲解 一：按工艺分： 拉伸变形丝（DTY）： 特性：是POY在加弹机器上进行拉伸、倍捻后的成品丝。 具有蓬松性、隔热性、手感舒适、光泽柔和。 用途：服装面料、袜子、床上用品及装饰用品等。 预取向丝（POY）： 特性：由高速纺丝得到在未取向丝和拉伸丝之间的取向卷绕丝。 纺丝速度为3000～6000m/m in。 用途：需经加弹机拉伸变形后制成DTY，在纺织上用途广范，POY不直接用于织造。

23. 第二部分：丙纶成品丝的讲解 一：按工艺分： 空变丝（ATY）： 特性：利用压缩空气，使化学纤维的长丝发生喷气变形，丝束外圈局部起小卷，再使它部分断裂，形成若干端头露在外面，由它织成的织物，外观和手感接近用短纤维织成的织物，还有吸湿性。 用途：衣料、家具布、毡毯或汽车用布等。

24. 第二部分：丙纶成品丝的讲解 一：按工艺分： 丙纶细旦丝： 特性：0.9~1.4dtex的纤维成为细旦丝；0.55~1.1dtex为微细旦丝；而0.55dtex以下的纤维为超细旦丝。比一般纤维更具蓬松、柔软的触感，且能克服天然纤维的易皱、人造纤维不透气的缺点。此外，它还具有保暖、不发霉、无虫驻、质轻、防水等许多无可替代的优良特性。 用途：服装面料、防雨服、登山服、旅行帐蓬、 防护服、泳衣、保暖内衣、内衣裤、针织面料等。

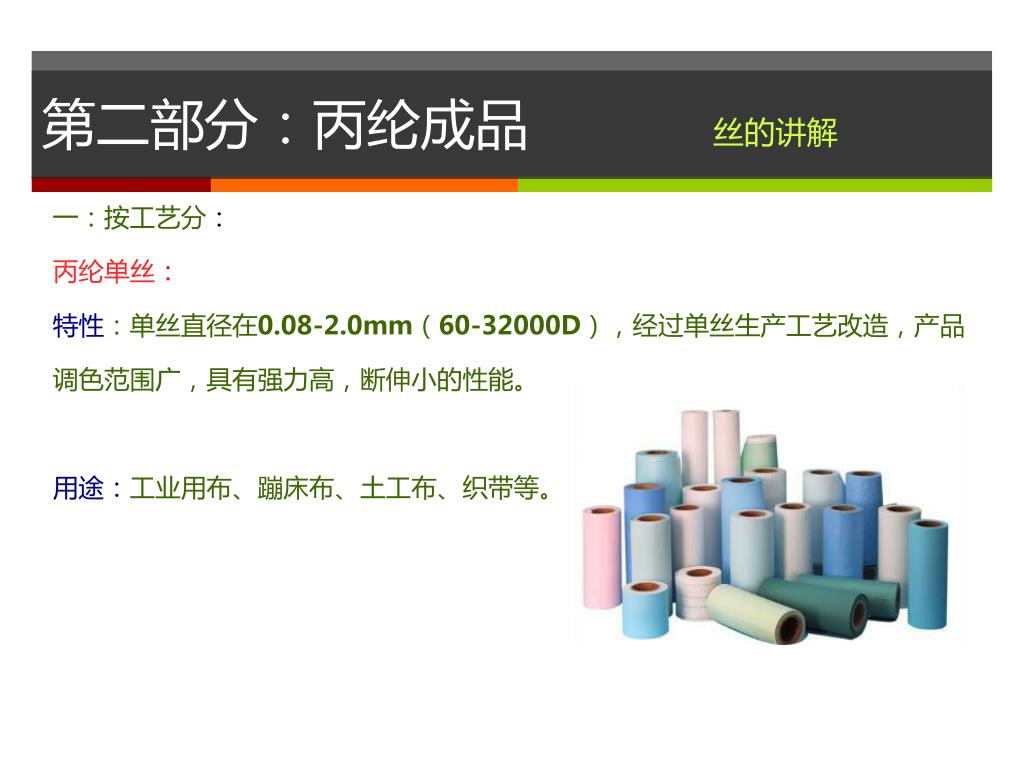

25. 第二部分：丙纶成品丝的讲解 一：按工艺分： 丙纶单丝： 特性：单丝直径在0.08-2.0mm（60-32000D），经过单丝生产工艺改造，产品调色范围广，具有强力高，断伸小的性能。 用途：工业用布、蹦床布、土工布、织带等。

26. 第二部分：丙纶成品丝的讲解 一：按工艺分： 丙纶线： 丙纶纤维经过牵伸加捻，变成丙纶线。 特性：强度高、抗老化、耐磨、耐海水腐蚀、弹性好。 用途：编织袋缝制、足球、排球、棒球、溜溜球用线、缆绳用线、网具用线、鞋料线、箱包线、风筝线、绞边线、废边线、集装袋专用线、缝纫线、捆钞线、窗帘线、建筑线、工程线、织带线、玩具线、伞绳线、轴装线.光电缆绕扎线、渔网线等行业。

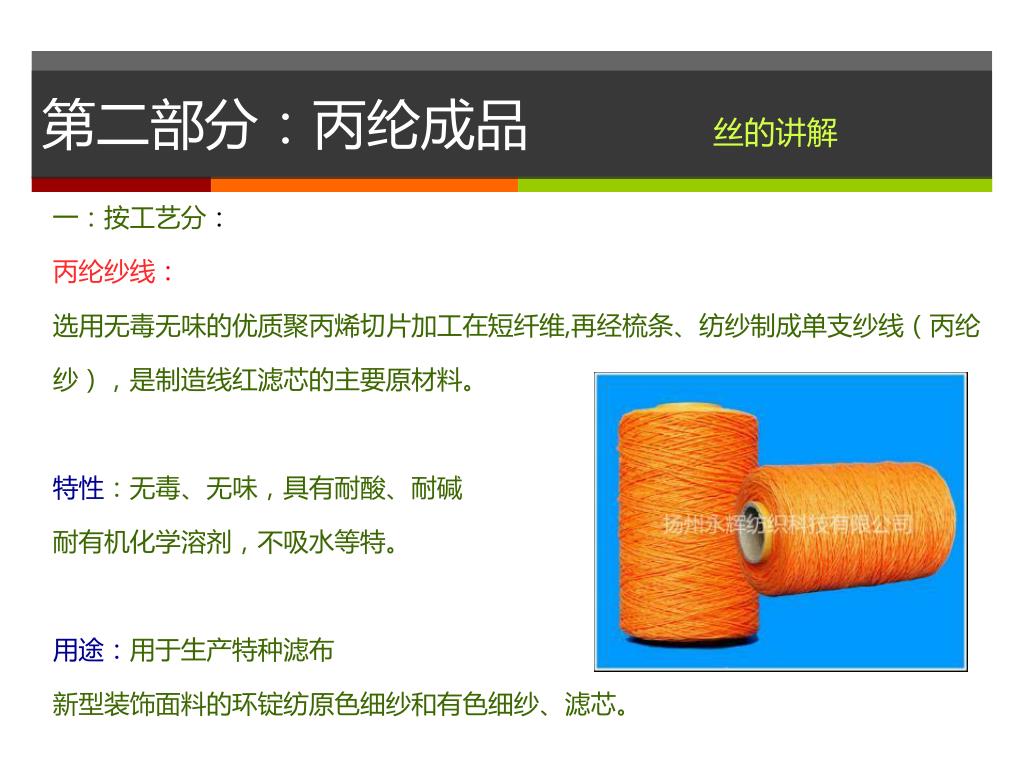

27. 第二部分：丙纶成品丝的讲解 一：按工艺分： 丙纶纱线： 选用无毒无味的优质聚丙烯切片加工在短纤维,再经梳条、纺纱制成单支纱线（丙纶纱），是制造线红滤芯的主要原材料。 特性：无毒、无味，具有耐酸、耐碱 耐有机化学溶剂，不吸水等特。 用途：用于生产特种滤布 新型装饰面料的环锭纺原色细纱和有色细纱、滤芯。

28. 第二部分：丙纶成品丝的讲解 二：按强度分： 丙纶高强丝： 特性：强度高（7.5克旦）、抗老化、耐磨、耐海水腐蚀、弹性好。 用途：线类、集装袋、消防水带、土工布、安全绳、安全网、安全带、滤布等。 丙纶普强丝： 特性：色泽鲜艳、透气、导湿、保暖、轻盈、手感好、耐老化、抗紫外线。 用途：各类箱包带、工艺礼品、面料、手提绳、手套、头盔、宠物带等。

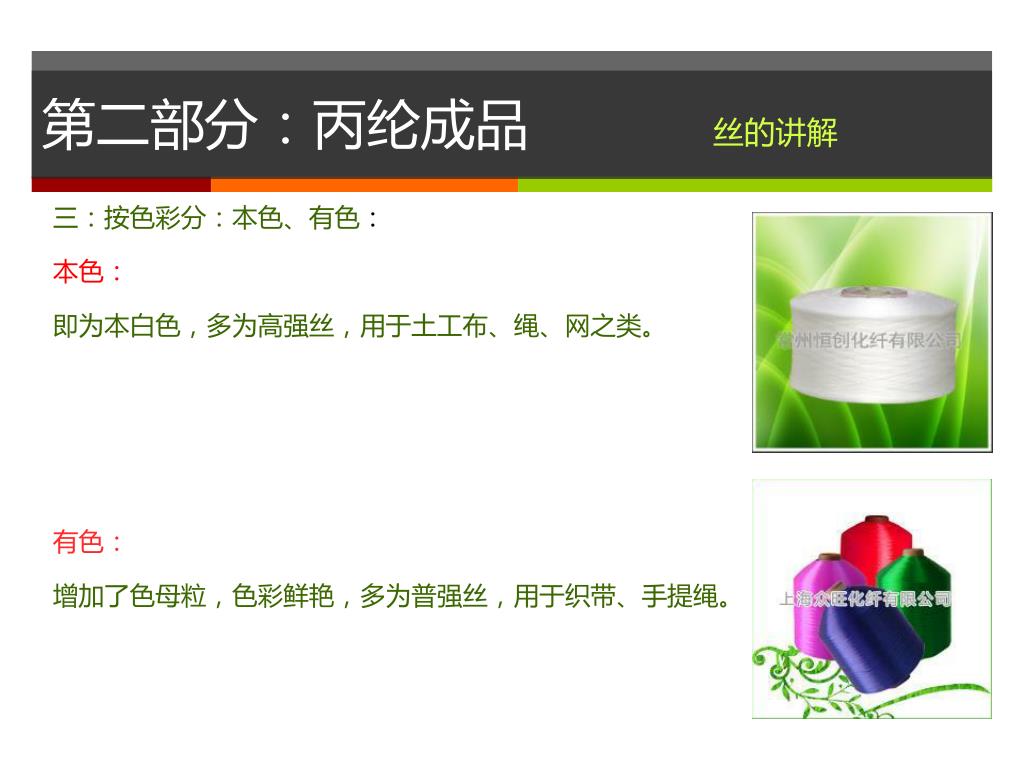

29. 第二部分：丙纶成品丝的讲解 三：按色彩分：本色、有色： 本色： 即为本白色，多为高强丝，用于土工布、绳、网之类。 有色： 增加了色母粒，色彩鲜艳，多为普强丝，用于织带、手提绳。

30. 第二部分：丙纶成品丝的讲解 四：按功能分：常规丝、有功能型： 常规丝： 不添加任何功能母粒的丙纶丝。 功能型： 增加了各种功能母粒，常见有抗老化、抗菌、抗静电、阻燃、可染。

31. 第二部分：丙纶成品丝的讲解 五：按用途分：工业用丝、民用丝： 工业用丝： 通常为高强丝，用在工业上的。 比如机织土工布、工地上用的安全绳、网、带等。 民用丝： 普强丝为主 比如与人们生活息息相关的背包带、手提带、挂绳等。

32. 第二部分：丙纶成品工程纤维 常见工程纤维分类： 聚丙烯纤维、聚酯纤维、聚丙烯腈纤维、聚乙烯醇短切纤维、芳纶纤维 玻璃纤维、碳纤维、钢纤维、塑钢纤维、木质素纤维、玄武岩纤维 工艺：长丝经切断机加工之后，得到各种长度的短切工程纤维。 +=

33. 第二部分：丙纶成品工程纤维 聚丙烯纤维： 介绍： 聚丙烯工程纤维：以聚丙烯和其他原料合成的纤维。在混凝土加入聚丙烯工程纤维后，纤维能轻易迅速均匀分散混凝土中形成一种乱向支撑体系，分散了混凝土的定向应力，阻止混凝土中原裂缝的发生和发展，消除或减少原生微裂缝的数量和尺度，极大提高了混凝土防裂抗渗能力，改善混凝土韧性，从而延长混凝土的使用寿命。另外由于纤维本身具有一定的强度，纤维均匀分散在混凝土中并形成锚固作用，其在瞬间可吸收一定的破坏能量。降低混凝土的脆性，提高混凝土的韧性，改变混凝土的破坏特性。

34. 第二部分：丙纶成品工程纤维 聚丙烯纤维： 技术参数：

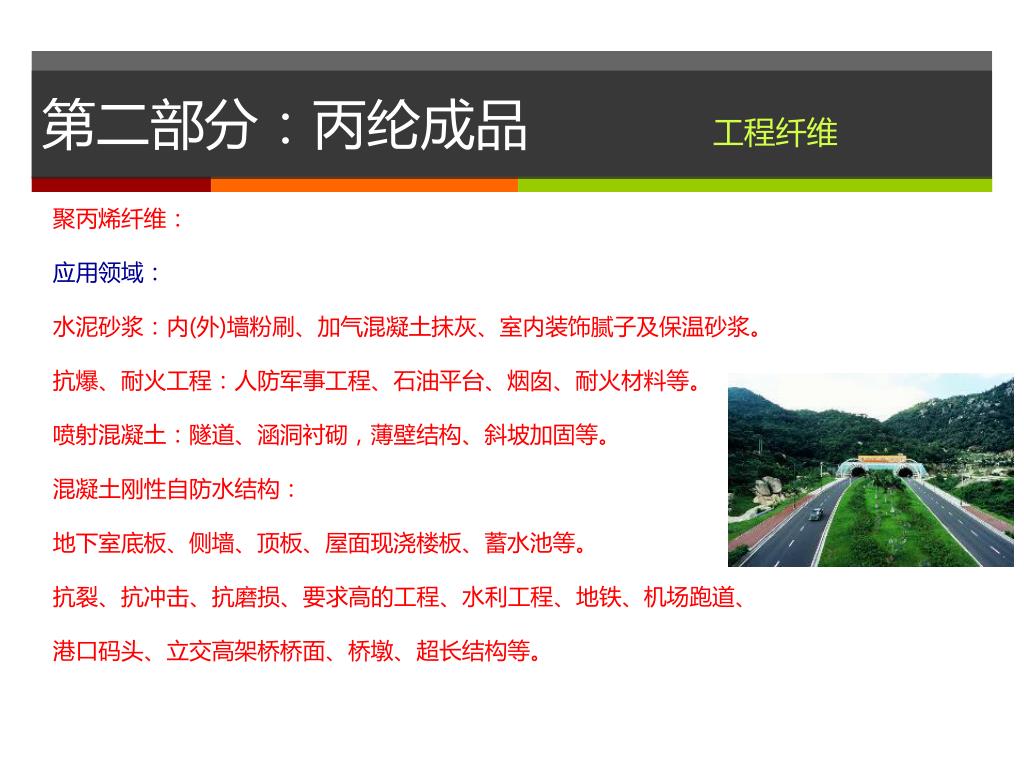

35. 第二部分：丙纶成品工程纤维 聚丙烯纤维： 应用领域： 水泥砂浆：内(外)墙粉刷、加气混凝土抹灰、室内装饰腻子及保温砂浆。 抗爆、耐火工程：人防军事工程、石油平台、烟囱、耐火材料等。 喷射混凝土：隧道、涵洞衬砌，薄壁结构、斜坡加固等。 混凝土刚性自防水结构： 地下室底板、侧墙、顶板、屋面现浇楼板、蓄水池等。 抗裂、抗冲击、抗磨损、要求高的工程、水利工程、地铁、机场跑道、 港口码头、立交高架桥桥面、桥墩、超长结构等。

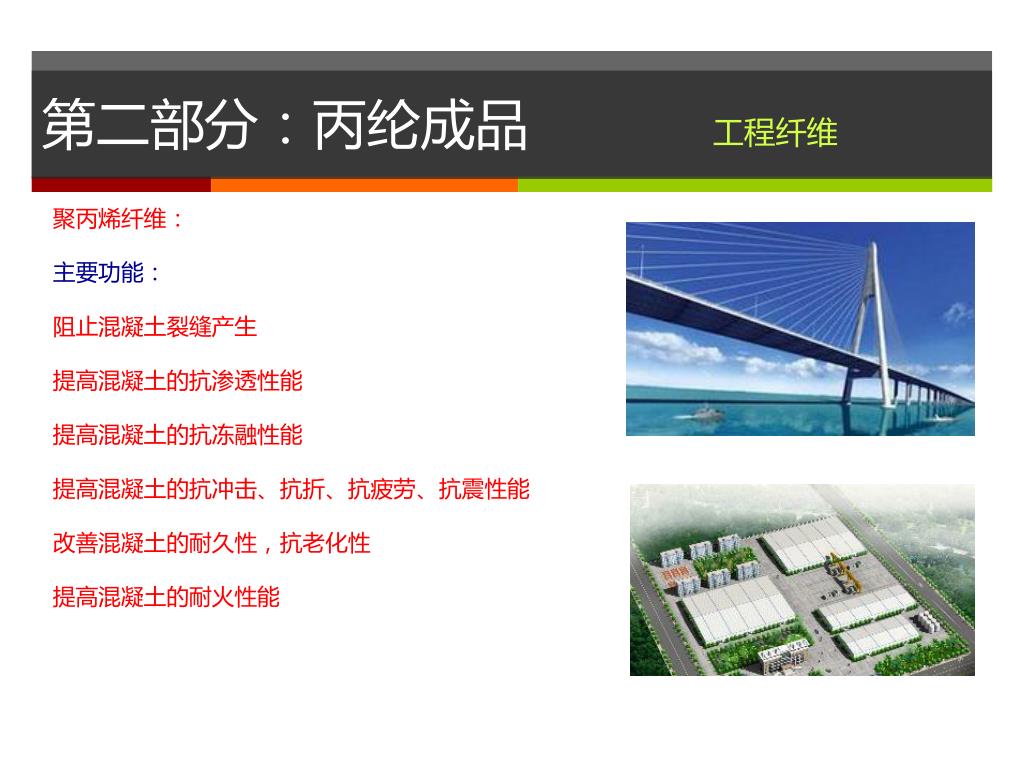

36. 第二部分：丙纶成品工程纤维 聚丙烯纤维： 主要功能： 阻止混凝土裂缝产生 提高混凝土的抗渗透性能 提高混凝土的抗冻融性能 提高混凝土的抗冲击、抗折、抗疲劳、抗震性能 改善混凝土的耐久性，抗老化性 提高混凝土的耐火性能

37. 第二部分：丙纶成品工程纤维 聚丙烯纤维： 施工建议： 普通抹面砂浆建议每方砂浆掺量： 0.9-1.2kg一般1kg/m³ 保温砂浆建议每吨添加量为： 1-3kg 混凝土建议每方混凝土掺量为： 0.6-1.8kg，一般0.9kg/m³

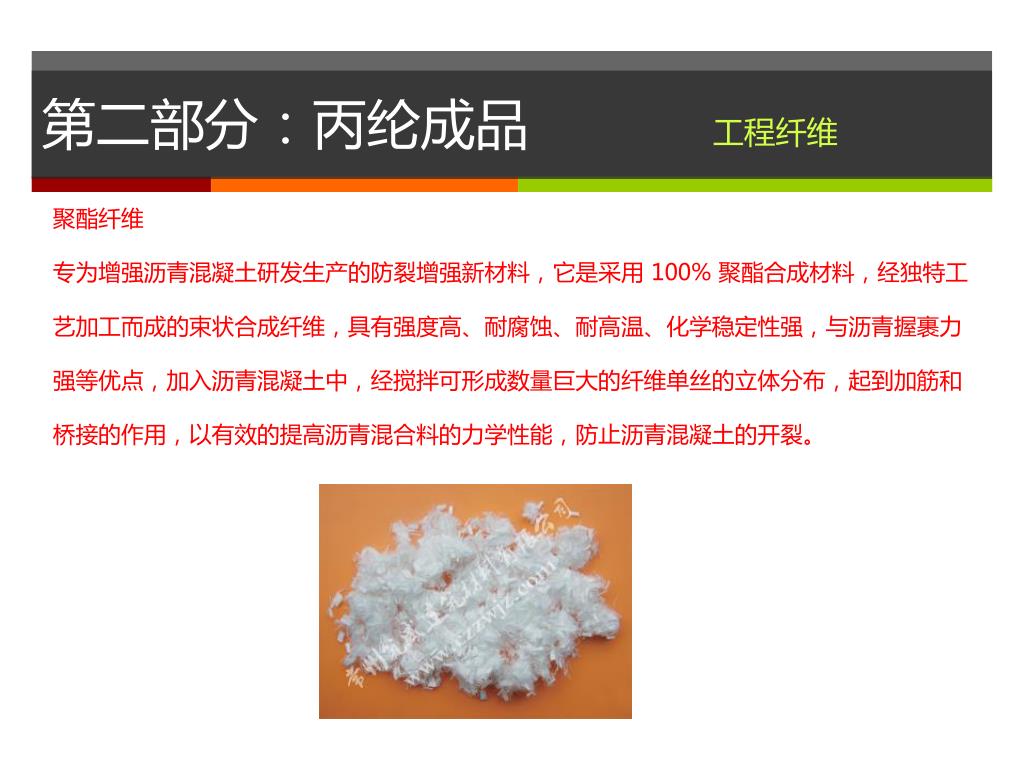

38. 第二部分：丙纶成品工程纤维 聚酯纤维 专为增强沥青混凝土研发生产的防裂增强新材料，它是采用 100% 聚酯合成材料，经独特工艺加工而成的束状合成纤维，具有强度高、耐腐蚀、耐高温、化学稳定性强，与沥青握裹力强等优点，加入沥青混凝土中，经搅拌可形成数量巨大的纤维单丝的立体分布，起到加筋和桥接的作用，以有效的提高沥青混合料的力学性能，防止沥青混凝土的开裂。

39. 第二部分：丙纶成品工程纤维 聚酯纤维： 性能参数

40. 第二部分：丙纶成品工程纤维 聚酯纤维： 主要功能 ◆ 改善沥青混凝土的低温抗裂性     气温骤降和低温环境下，一般沥青路面会发生收缩或来不及应力松弛而产生开裂。若将聚酯纤维加入到沥青混凝土中，使混合料的内部具有大量均匀分布纵横交错的纤维单丝，使沥青混合料的弹性提高，使其具有良好的抗变形能力，在低温下仍保持柔韧性和较高的抗拉强度，有效的抵抗收缩应力，减少温缩裂缝，从而改善了沥青混凝土的低温抗裂性能。 ◆  改善沥青混凝土的抗疲劳性     在混合料中均匀分布和加筋作用，使其劲度模量提高 11.3-1.4 倍，疲劳特性改善。     聚酯纤维可明显的改善沥青混凝土的水稳定性，抗剥落性，耐磨性和耐久性，有效抵抗反射裂缝的产品，从而大大提高路面的质量，延长路面的使用寿命。     聚酯纤维可有效的提高抗拉、抗压、抗剪切以及抗冲击强度。相关实验表明：抗拉、抗压强度各提高 15-18% 。

41. 第二部分：丙纶成品工程纤维 聚酯纤维： 建议掺加量

42. 第二部分：丙纶成品工程纤维 聚丙烯腈纤维： 聚丙烯腈纤维是一种高弹性聚丙烯腈纤维，添加入水泥混凝土中可满足以下主要要求： ◆ 调节水含量，避免水分蒸发过快引起的收缩裂缝 ◆ 提高抗冲击力，延长混凝土使用寿命 ◆ 直接加入水泥混凝土中 ◆ 耐碱性极强 ◆ 具有物化惰性

43. 第二部分：丙纶成品工程纤维 聚丙烯腈纤维： 性能参数：

44. 第二部分：丙纶成品工程纤维 聚乙烯醇短切纤维： 以聚乙烯醇为主要原料经溶解、纺丝、热定型、切断、打包制成高强度高模量纤维。 该产品具有高强度、高模量、低伸度、分散性好的优点，并有耐酸、碱、盐、耐磨损、耐日照、耐腐、霉、防虫蛀等特点，与水泥的亲和性较好，可适用于各种增强材料，广泛用于建材、安全网及工业用纺织品。 产品性能 1、外观：微黄色。 2、耐酸碱性：在长时间高温下，强度损失比其他纤维都低。 3、耐光性：在长时间的日照下，纤维强度损失率大大低于其它纤维。 4、耐腐蚀性：纤维埋入地下长时间不发霉、不腐烂、不虫蛀。 5、分散性：纤维不粘连，遇水分散良好，与水泥等的亲和性较好。

45. 第二部分：丙纶成品工程纤维 芳纶纤维： 芳纶全称为"聚对苯二甲酰对苯二胺",英文为Aramid fiber（帝人芳纶的商品名为 Twaron杜邦公司的商品名为Kevlar），是一种新型高科技合成纤维，具有超高强度、高模量和耐高温、耐酸耐碱、重量轻等优良性能,其强度是钢丝的 5～6倍 ，模量为钢丝或玻璃纤维的2～3倍，韧性是钢丝的2倍，而重量仅为钢丝的1/5左右，在560度的温度下，不分解，不融化。它具有良好的绝缘性和抗老化性能，具有很长的生命周期。 强度高、尺寸稳定性好，无脆性、耐高温、耐腐蚀、有韧性、收缩率小、耐磨性好、表面积大，能很好的与其它物质结合，是一种补强材料，回潮率为8%，平均长度为2-2.5mm，表面积为8m2/g。

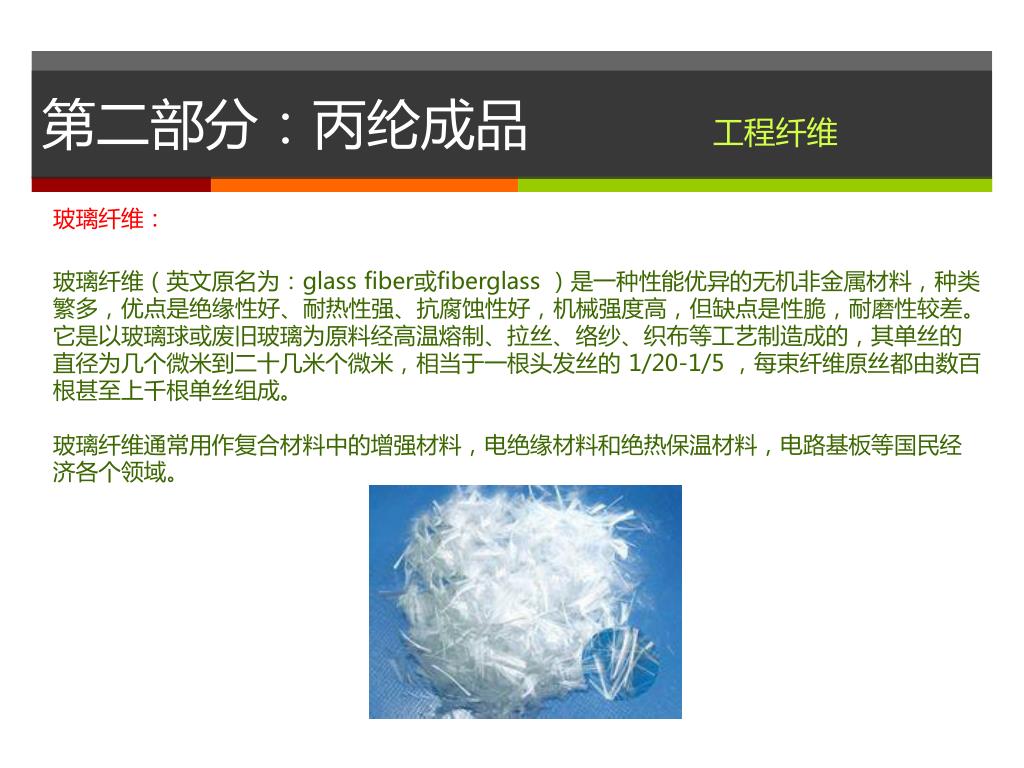

46. 第二部分：丙纶成品工程纤维 玻璃纤维： 玻璃纤维（英文原名为：glass fiber或fiberglass ）是一种性能优异的无机非金属材料，种类繁多，优点是绝缘性好、耐热性强、抗腐蚀性好，机械强度高，但缺点是性脆，耐磨性较差。它是以玻璃球或废旧玻璃为原料经高温熔制、拉丝、络纱、织布等工艺制造成的，其单丝的直径为几个微米到二十几米个微米，相当于一根头发丝的 1/20-1/5 ，每束纤维原丝都由数百根甚至上千根单丝组成。 玻璃纤维通常用作复合材料中的增强材料，电绝缘材料和绝热保温材料，电路基板等国民经济各个领域。

47. 第二部分：丙纶成品工程纤维 玻璃纤维 特征： (1)拉伸强度高，伸长小(3%)。 (2)弹性系数高，刚性佳。 (3)弹性限度内伸长量大且拉伸强度高，故吸收冲击能量大。 (4)为无机纤维，具不燃性，耐化学性佳。 (5)吸水性小。 (6)尺度安定性，耐热性均佳。 (7)加工性佳，可作成股、束、毡、织布等不同形态之产品。 (8)透明可透过光线。 (9)与树脂接着性良好之表面处理剂之开发完成。 (10)价格便宜。 (11)不易燃烧，高温下可熔成玻璃状小珠。

48. 第二部分：丙纶成品工程纤维 碳纤维 特征： 碳纤维是由有机纤维经碳化及石墨化处理而得到的微晶石墨材料。 碳纤维是一种力学性能优异的新材料，它的比重不到钢的1/4，碳纤维树脂复合材料抗拉强度一般都在3500Mpa以上，是钢的7~9倍，抗拉弹性模量为230~430Gpa亦高于钢。因此CFRP的比强度即材料的强度与其密度之比可达到2000Mpa/(g/cm3)以上，而A3钢的比强度仅为59Mpa/(g/cm3)左右，其比模量也比钢高。材料的比强度愈高，则构件自重愈小，比模量愈高，则构件的刚度愈大，从这个意义上已预示了碳纤维在工程的广阔应用前景。

49. 第二部分：丙纶成品工程纤维 碳纤维 碳纤维是含碳量高于90%的无机高分子纤维。其中含碳量高于99%的称石墨纤维。碳纤维的轴向强度和模量高，密度低、比性能高，无蠕变，非氧化环境下耐超高温，耐疲劳性好，比热及导电性介于非金属和金属之间，热膨胀系数小且具有各向异性，耐腐蚀性好，X射线透过性好。 但其耐冲击性较差，容易损伤，在强酸作用下发生氧化，与金属（比如铝）复合时会发生金属碳化、渗碳及电化学腐蚀现象。因此，碳纤维在使用前须进行表面处理。

50. 第二部分：丙纶成品工程纤维 钢纤维 原料为钢材，以切断细钢丝法、冷轧带钢剪切、钢锭铣削或钢水快速冷凝法制成长径比（纤维长度与其直径的比值，当纤维截面为非圆形时，采用换算等效截面圆面积的直径）为30～100的纤维。 为增强砂浆或混凝土而加入的、长度和直径在一定范围内的细钢丝。 其截面有矩形、锯齿形、弯月形的；截面尺寸沿长度而交替变化的；波形的；圆圈状的；端部放大的或带弯钩的等。
