Presentation Transcript
slide1

Neurónové siete

identifikácia, modelovanie a riadenie neurónovými sieťami

slide2

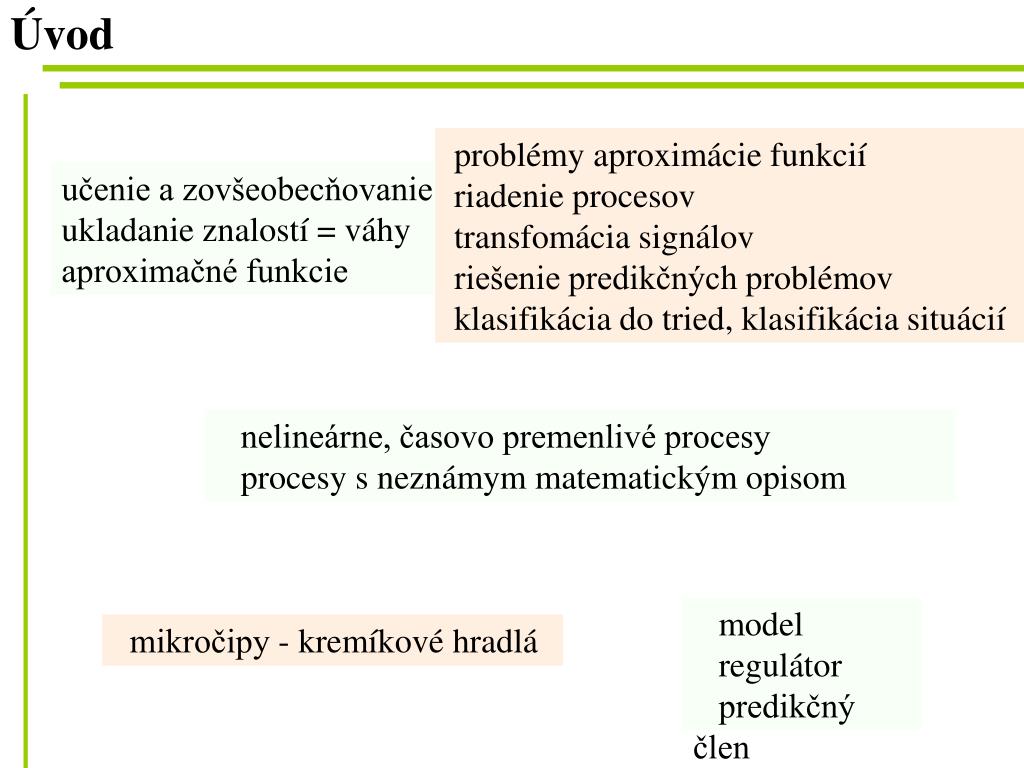

Úvod

problémy aproximácie funkcií

riadenie procesov

transfomácia signálov

riešenie predikčných problémov

klasifikácia do tried, klasifikácia situácií

učenie a zovšeobecňovanie

ukladanie znalostí = váhy

aproximačné funkcie

nelineárne, časovo premenlivé procesy

procesy s neznámym matematickým opisom

model

regulátor

predikčný člen

mikročipy - kremíkové hradlá

slide3

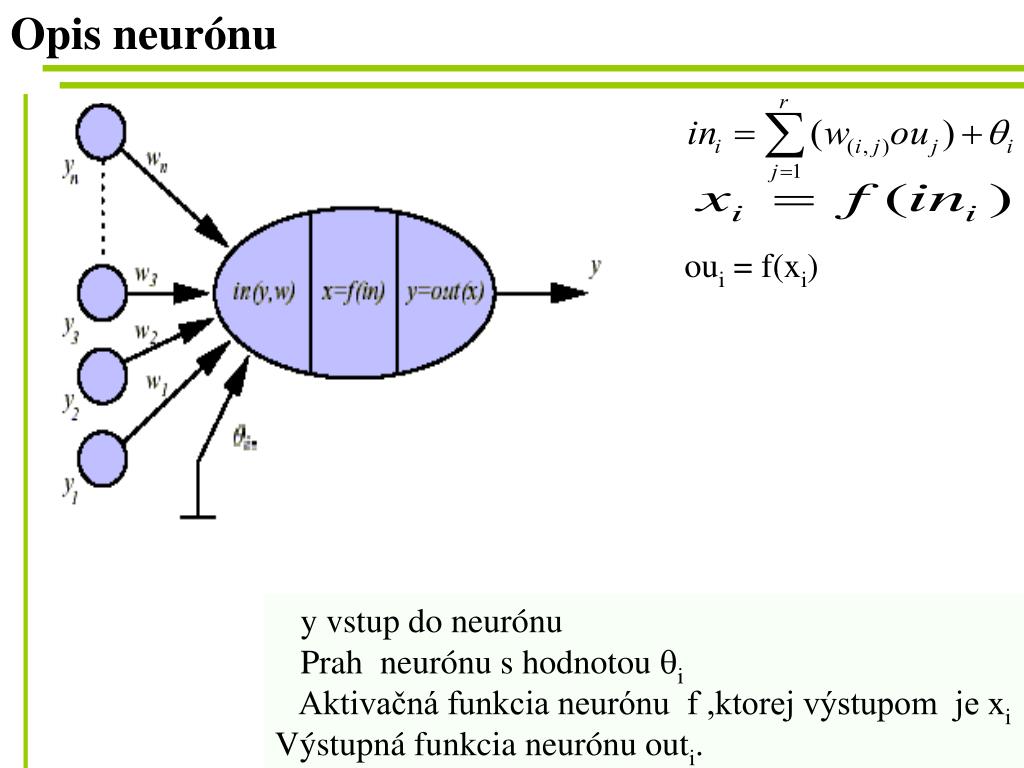

Opis neurónu

oui = f(xi)

y vstup do neurónu

Prah neurónu s hodnotou i

Aktivačná funkcia neurónu f ,ktorej výstupom je xi Výstupná funkcia neurónu outi.

slide4

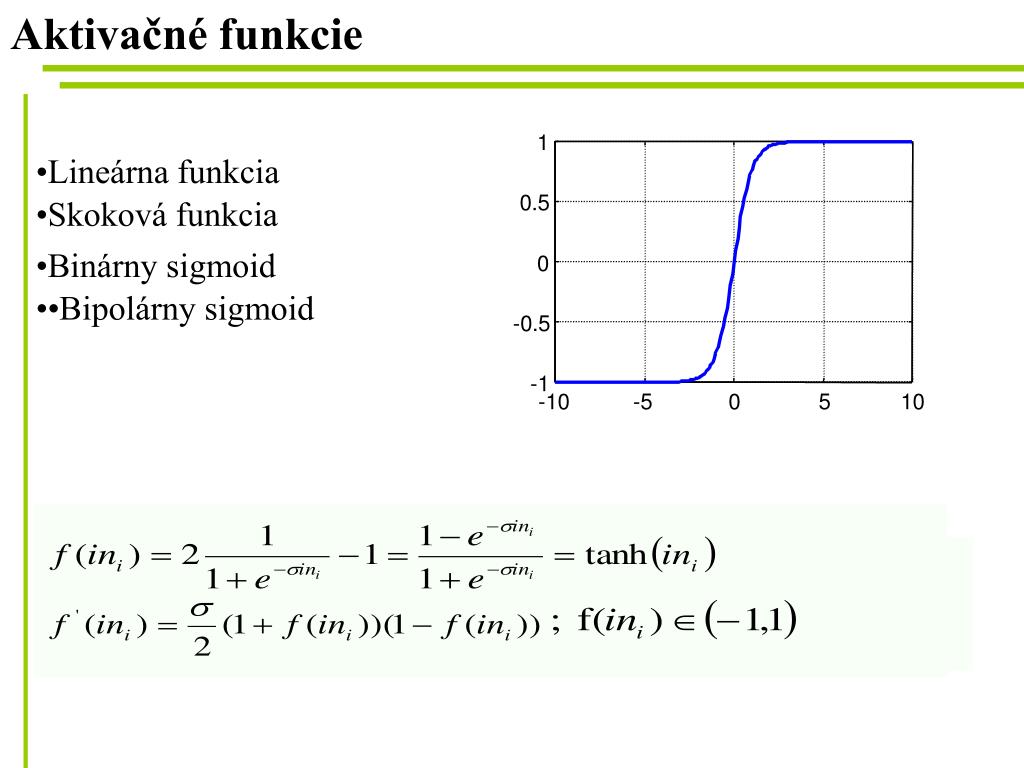

Aktivačné funkcie

D

D

G

G

g

•Lineárna funkcia

•Skoková funkcia

•Binárny sigmoid

••Bipolárny sigmoid

1, ini 0

f(ini)=

0, ini < 0 alebo -1, ini < 0

slide5

Modely neurónov

Von Neumannov model

McCulloch – Pittsov váhový model

Rosenblattov model

Adaptive Linear neuron

•• xi>=P y=1 inak y=-1 <0;1> •F(q) = 1/(1+e-kq) ;

<-1;1> F(q) = tanh(q);q=xiwi.

•• asociatívna a reaktívna vrstva •• q=xiwi, y=sgn(q)), y=1,-1

slide6

Topológia neurónových sietí

Dopredná a rekurentná neurónová sieť

•••učiteľ(asociatívne pamäte)

• bez učiteľa

• pevné váhy (Hammingova a Hopfieldova sieť)

• adaptívne učenie

•• sekvenčné

•• blokovo – sekvenčné

•• asynchrónne

• synchrónne

slide7

Opis reaktorov

G(s) =

Konštanty

k1 = 50 h-1

k2 = 100 h-1

k3 = 100 h-1

CAF = 10 mol.l-1

V = 1 l

CA0 = 3 mol.l-3

CB0 = 1,12 mol.l-3

F0/V = 34,3

y = CB

slide8

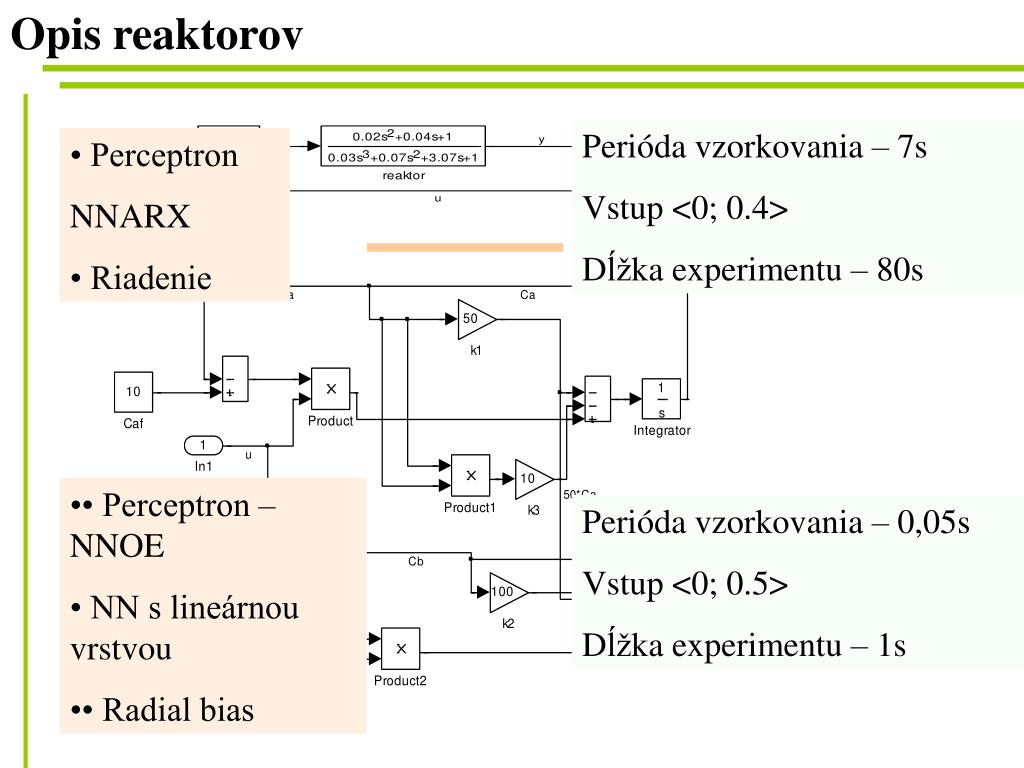

Opis reaktorov

Perióda vzorkovania – 7s

Vstup <0; 0.4>

Dĺžka experimentu – 80s

• Perceptron

NNARX

• Riadenie

•• Perceptron – NNOE

• NN s lineárnou vrstvou

•• Radial bias

Perióda vzorkovania – 0,05s

Vstup <0; 0.5>

Dĺžka experimentu – 1s

slide9

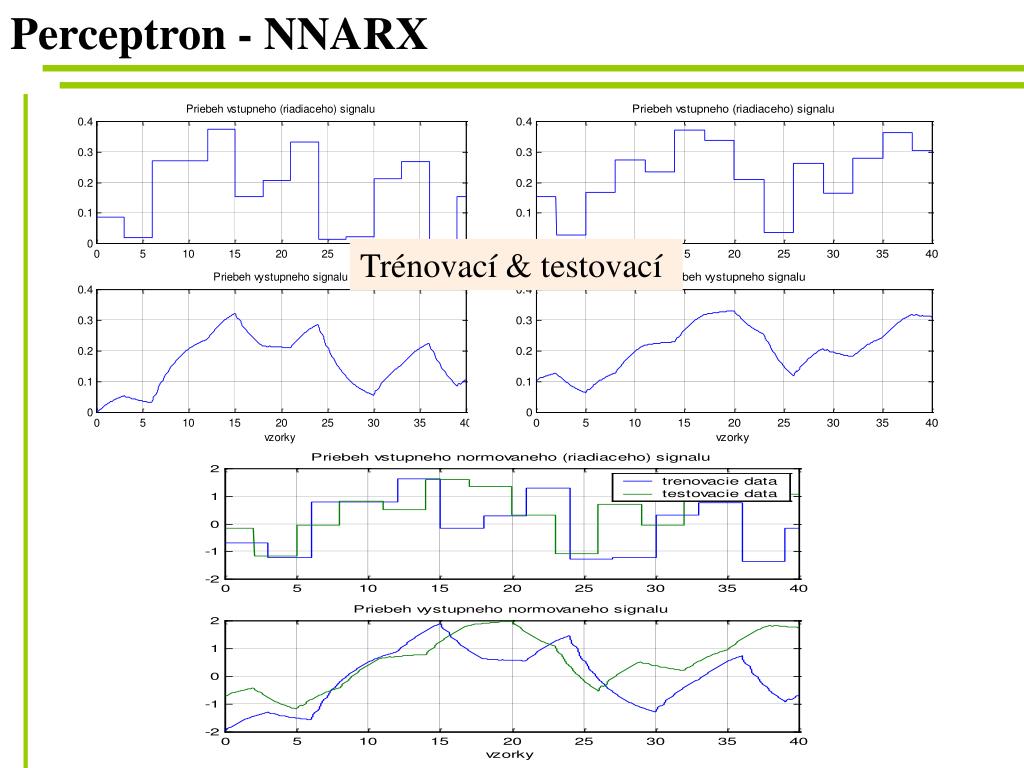

Perceptron - NNARX

Trénovací & testovací

slide10

Perceptron, MPL

f(x)=e-ini^2

•Senzorová vrstva

•••Asociatívna vrstva

•Výstupný neurón

••• Bez skrytej vrstvy

•• MPL + skrytá vrstva

slide11

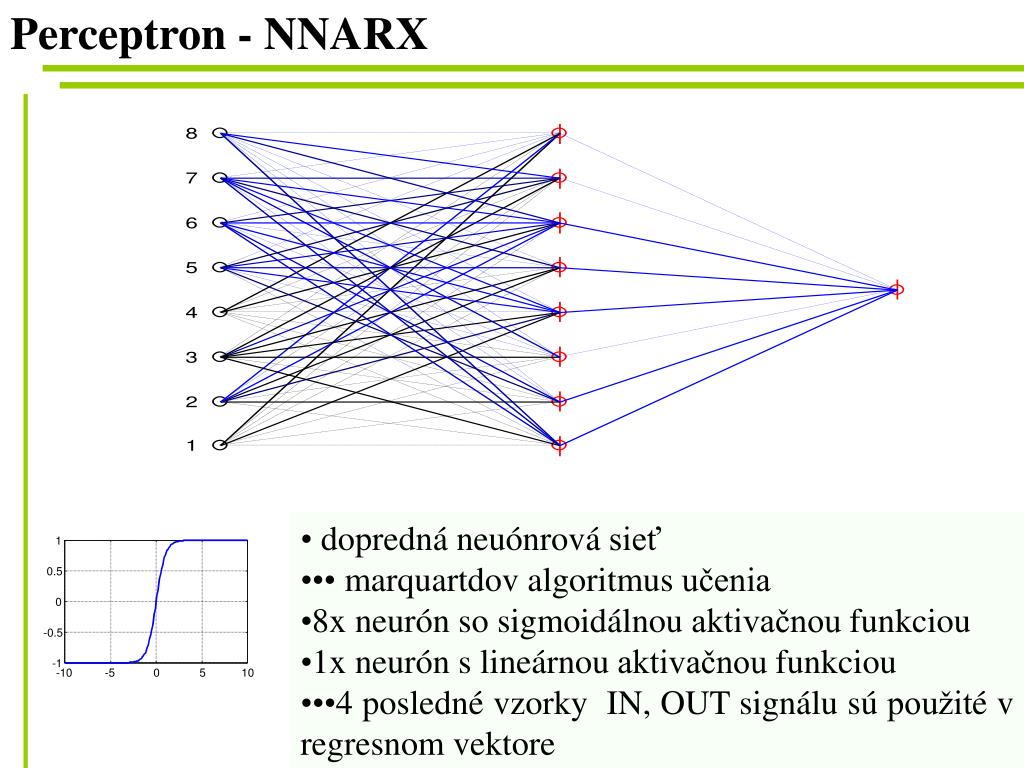

Perceptron - NNARX

• dopredná neuónrová sieť

••• marquartdov algoritmus učenia

•8x neurón so sigmoidálnou aktivačnou funkciou

•1x neurón s lineárnou aktivačnou funkciou

•••4 posledné vzorkyIN, OUT signálu sú použité v regresnom vektore

slide12

Režimy učenia

• Gradientová metóda (jednoduchý perceptron)

• Backpropagation (R)

- gradientová optimalizačná metóda

• Marquardtov algoritmus (RT)

••Levenberg – Marquardtov algoritmus (MR)

- aproximácia Newtonovej optimalizačnej metódy

Hebbovo pravidlo : wij(t+1)= ai(t) j(t)

Delta pravidlo : wij(t+1)= (di(t) – ai(t)) j(t)

• režim učenia a režim života

•korektné a stabilné váhy za efektívny čas

••• trénovacie dáta = najširšia množina (učí sa)

••• učenie s a bez učiteľa ( (ne)kontrolované )

slide13

Perceptron - NNARX

priebeh chýb pri trénovaní NN

• • 80 iterácií

• pretrénovanie pomocou OBS ( Optimal Brain Surgeon

• odmormovanie

slide14

Dáta pre perceptron – NNOE, RBF, Lind

Trénovacie & testovacie

dáta

slide15

Radial Bias Function

• novšia verzia mnohovrstvového perceptronu

• dopredná neurónová sieť s jednou skrytou vrstvou

•• prenosová funkcia je typu radiálna bázová

• výstup - uzly (euklidovská vzdialenosť)

• Act RBF Gaussian – gaussovská funkcia.

slide16

Radial Bias Function

SSE = 4.1599e-004.

slide17

Perceptron - NNOE

• dopredná neuónová sieť

••• marquardov algoritmus učenia

• 4x neurón so sigmoidálnou aktivačnou funkciou

•1x neurón s lineárnou aktivačnou funkciou

••• 4 posledné vzorkyIN, OUT signálu sú použité v regresnom vektore

slide18

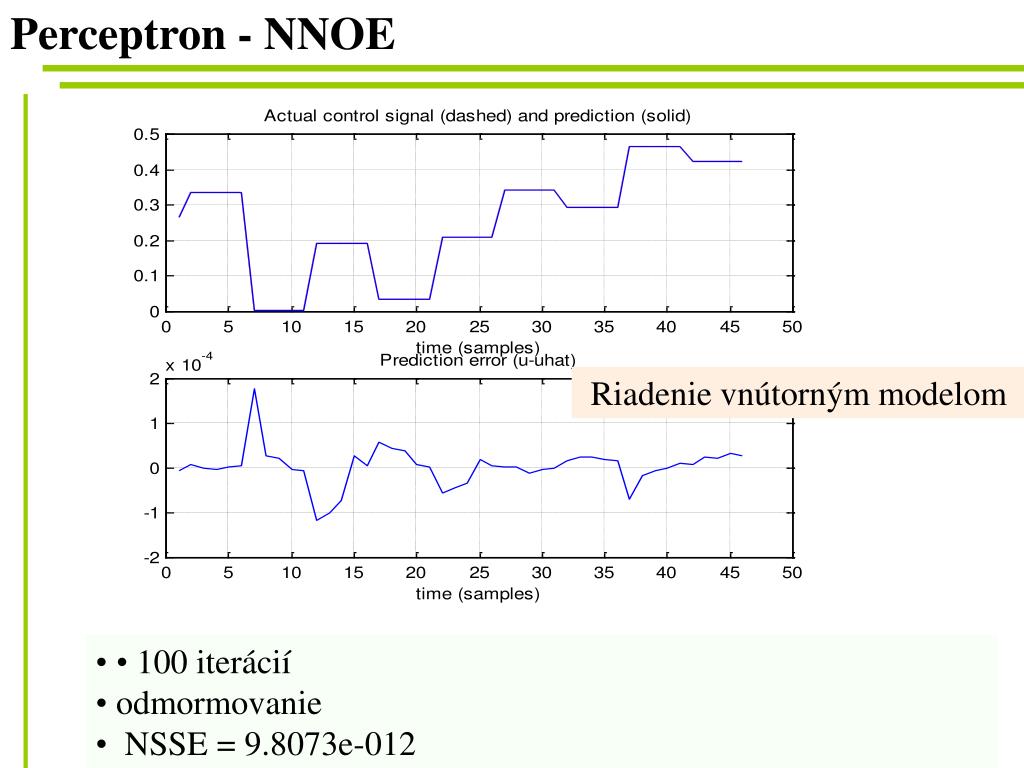

Perceptron - NNOE

Riadenie vnútorným modelom

• • 100 iterácií

• odmormovanie

• NSSE = 9.8073e-012

slide19

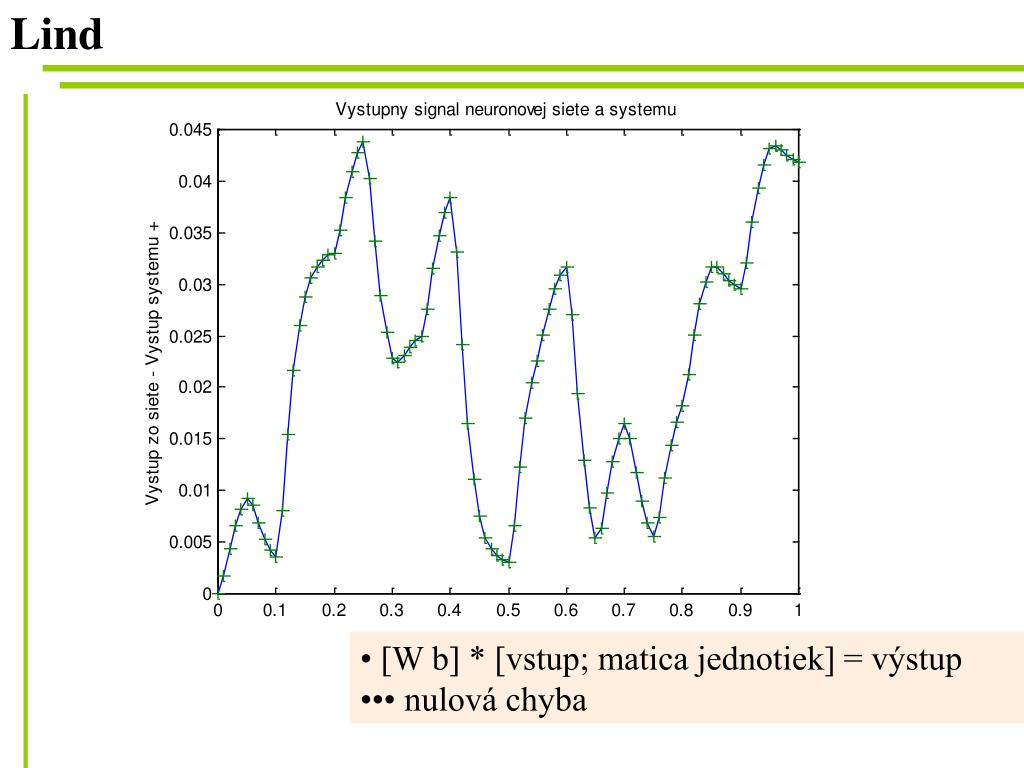

Lind

• [W b] * [vstup; matica jednotiek] = výstup

••• nulová chyba

slide20

Perceptron – NNARX - Riadenie

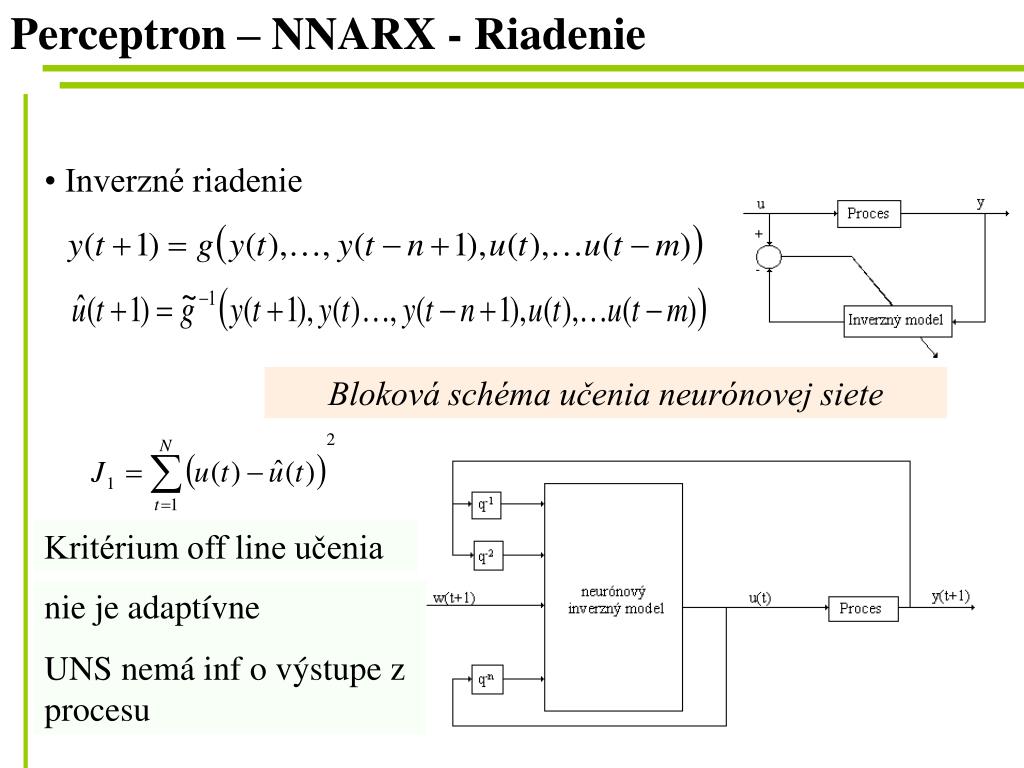

Bloková schéma učenia neurónovej siete

Kritérium off line učenia

• Inverzné riadenie

nie je adaptívne

UNS nemá inf o výstupe z procesu

slide21

Perceptron – NNARX - Riadenie

• 2 neurónové siete

•nie je vhodné pre systémy nestabilné v oro

• Vnútorným modelom

slide22

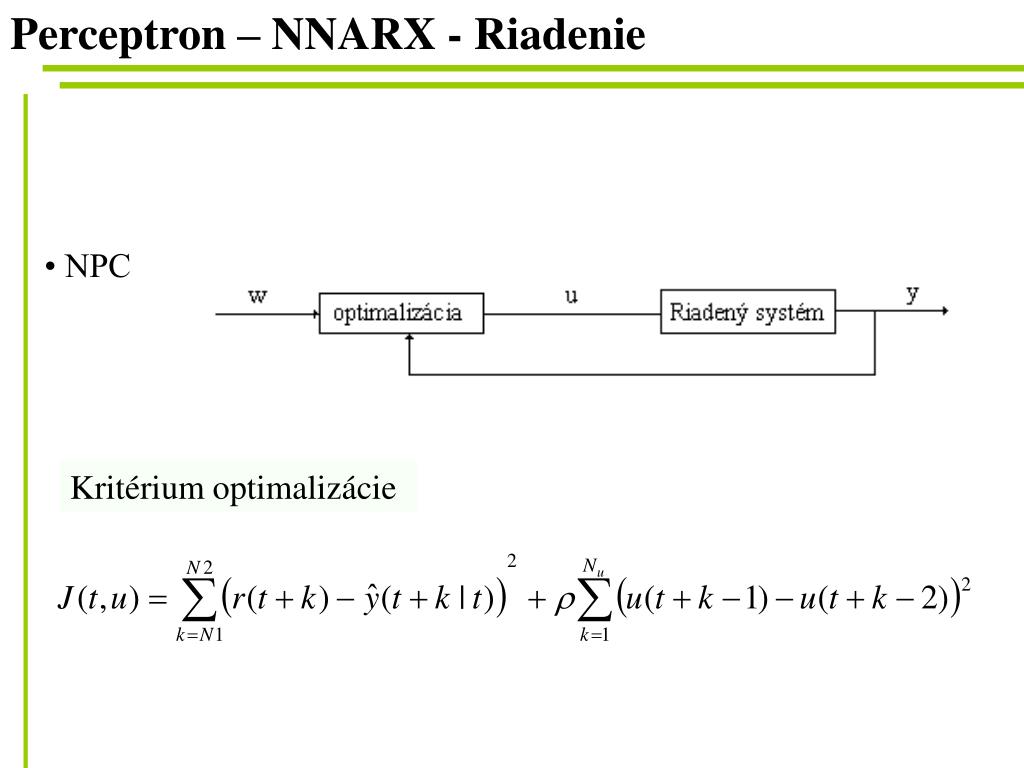

Perceptron – NNARX - Riadenie

Kritérium optimalizácie

• NPC

slide23

Perceptron – NNARX - Riadenie

••• PID

Využíva na neurónový model na predikciu výstupov

slide24

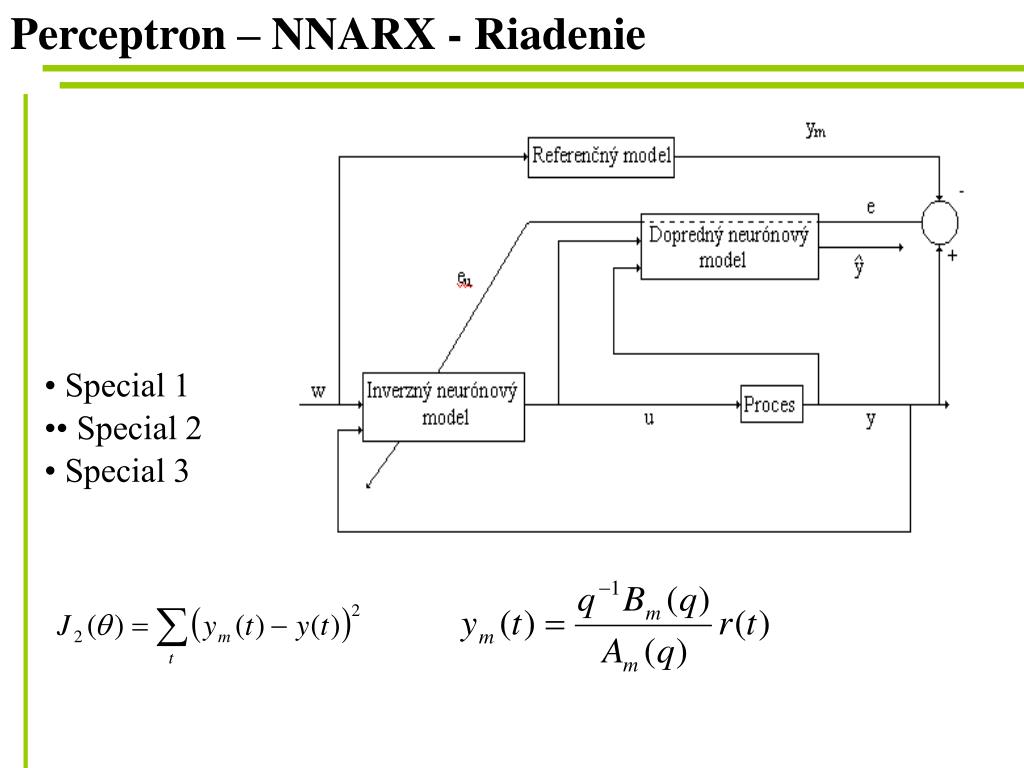

Perceptron – NNARX - Riadenie

• Special 1

•• Special 2

• Special 3

slide25

Perceptron – NNARX - Riadenie

••• Rekurzívny back-propagation algoritmus

• Rozdielne variácie rekurzívnych Gauss-Newtonových algoritmov

pseudo - lineárna regresia

• Special 1

•• Special 2

• Special 3

rekurzívna predikčná chyba

slide26

Perceptron – NNARX - Riadenie

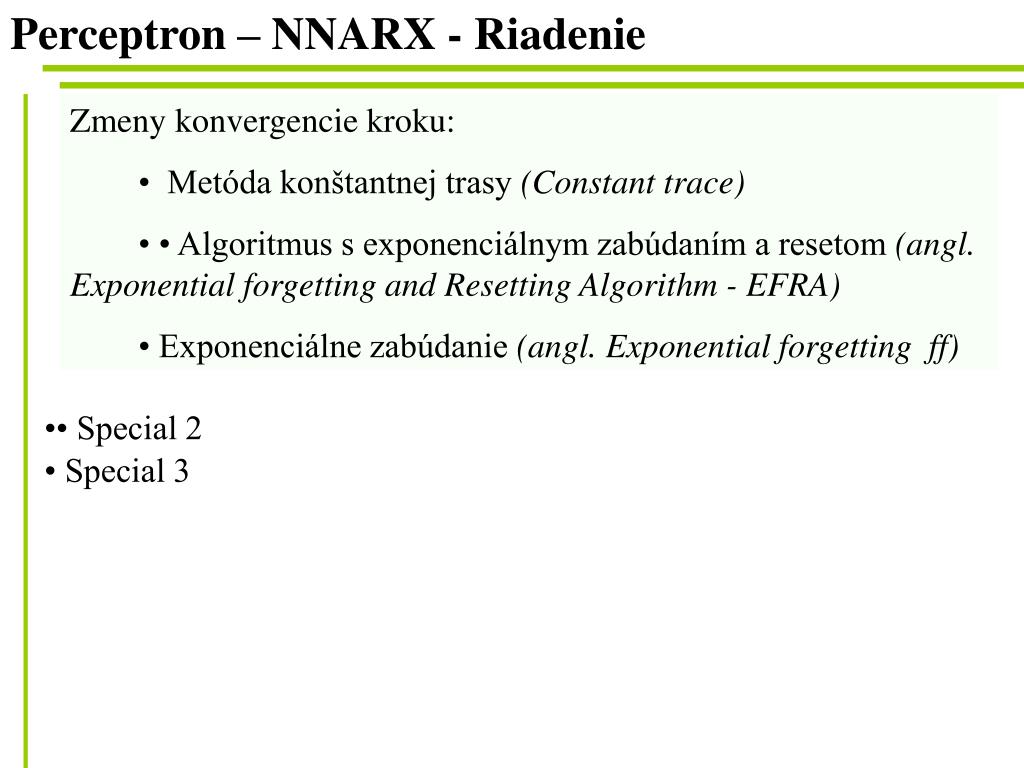

Zmeny konvergencie kroku:

• Metóda konštantnej trasy (Constant trace)

• • Algoritmus s exponenciálnym zabúdaním a resetom (angl. Exponential forgetting and Resetting Algorithm - EFRA)

• Exponenciálne zabúdanie (angl. Exponential forgetting ff)

•• Special 2

• Special 3

slide27

Perceptron – NNARX - Riadenie

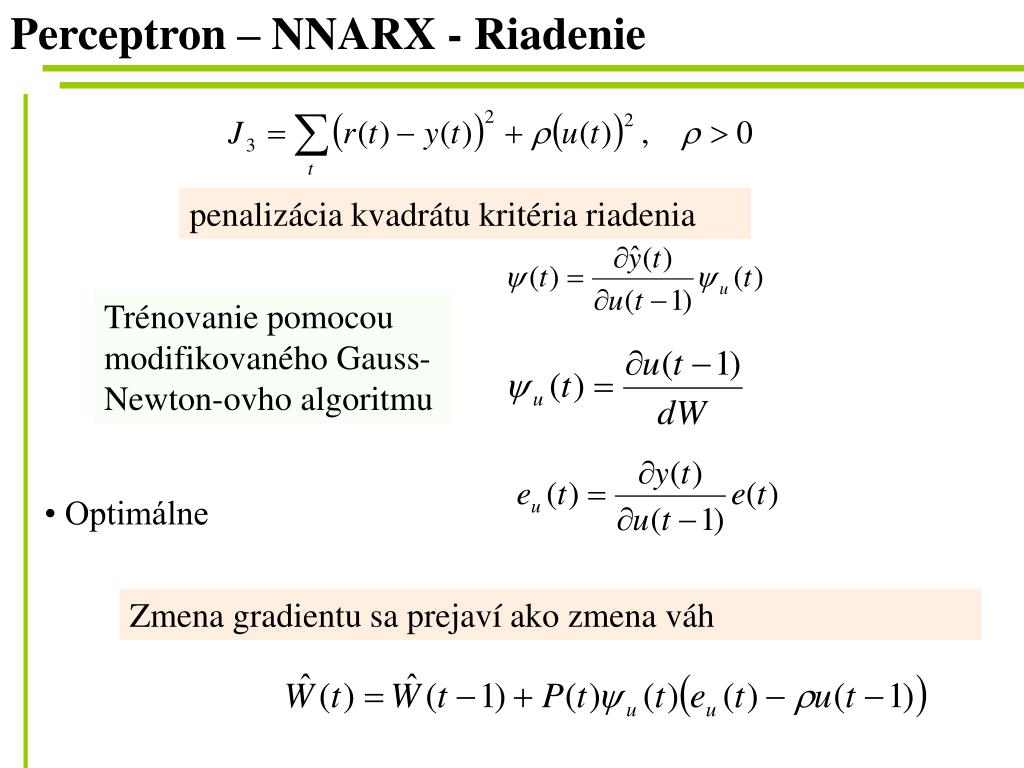

penalizácia kvadrátu kritéria riadenia

Trénovanie pomocou modifikovaného Gauss-Newton-ovho algoritmu

Zmena gradientu sa prejaví ako zmena váh

• Optimálne

slide28

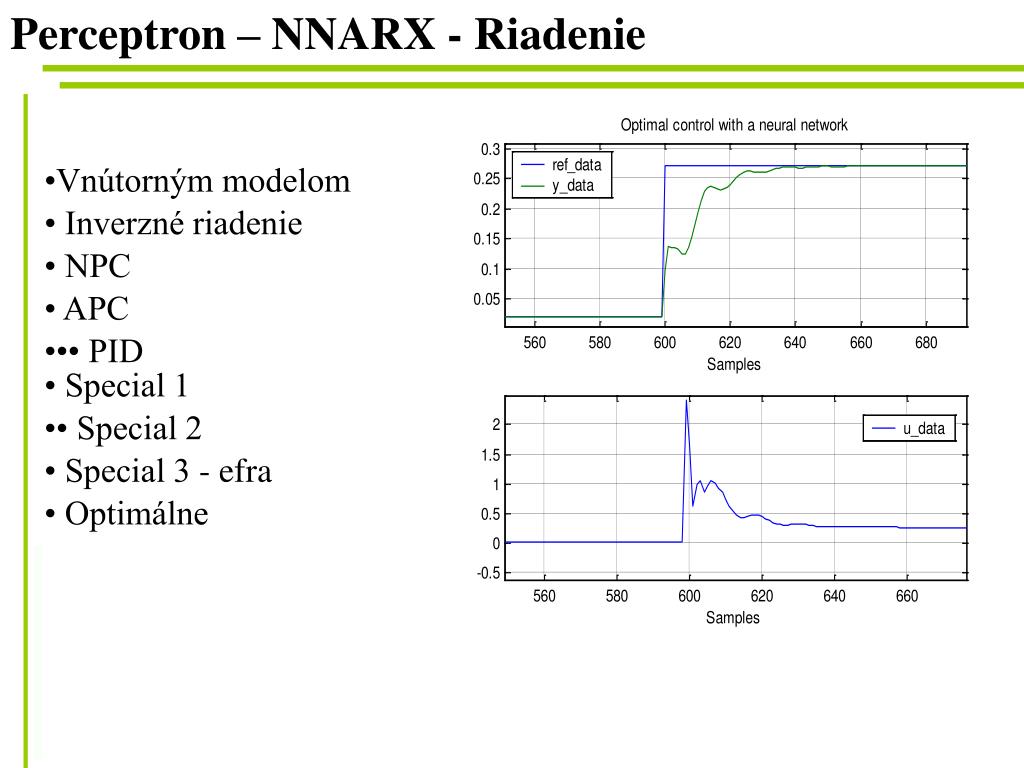

Perceptron – NNARX - Riadenie

•Vnútorným modelom

• Inverzné riadenie

• NPC

• APC

••• PID

• Special 1

•• Special 2

• Special 3 - efra

• Optimálne

N1 = 1 (ako oneskorenie!)

N2 = 5 ( >= nb )

Nu = 3

rho = 0.7

N1 = 1 (ako oneskorenie!)

N2 = 5 ( >= nb )

Nu = 3

rho = 1

K=5

Td=1

alf=1

Wi=0.5 (1/Ti)

Exponenciálny

krok zabúdania

trparms = [0.995 10]; ( ff [lambda p0] )

Exponeciálny

krok zabúdania

trparms = [0.995 0.001 0.98] efra [alfa beta delta lambda]

Konštantný krok

zabúdania )

trparms = [0.995 100 0.001] ct [lambda alpha_max alpha_min]

8x sigmoid, 1 linearny

NN = [ 4 4 1]

slide29

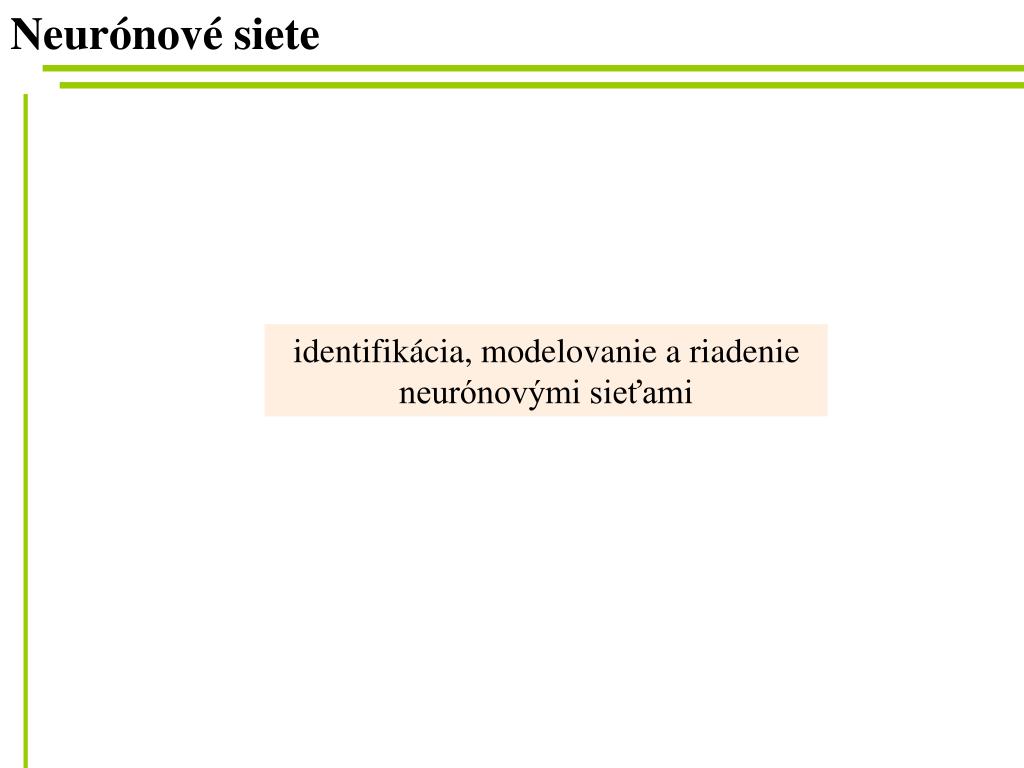

Neurónové siete

identifikácia, modelovanie a riadenie neurónovými sieťami
