1.Комуникационни мрежи-определение, оснавна функция и класификация

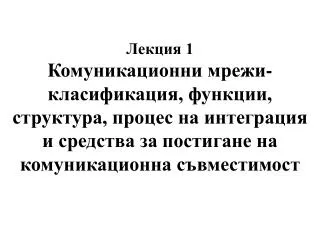

1. Лекция 1Комуникационни мрежи-класификация, функции, структура, процес на интеграция и средства за постигане на комуникационна съвместимост

2. Основни въпроси:1.Комуникационни мрежи-определе-ние, класификации и функции.2.Структури на комуникационните мрежи.3.Интеграция на комуникационните мрежи и средства за постигане на ко- муникационна съвместимост.

3. 1.Комуникационни мрежи-определение, оснавна функция и класификация 1.1.Комуникационни мрежи.Подмрежи. Ком.мрежа У-во за достъп У-во за достъп У-во получател У-во източник Ком.мрежа - съвкупност от различни комуникиращи устройстваи софтуер, свързани помежду си посредством комуникационни линии.

4. Основни елементи на КМ: -крайни устройства (DTE -Data Terminal Equipment); -мрежови възли (КМВ и ММВ); -преносна среда (Media). Комуникационнаподмрежа - съвкупност от комуникационни линии и съединените чрез тях междинни мрежови възли (ММВ) . Краен възел Ком.подмрежа Краен възел ММВ Краен възел

5. Интермрежа-съвкупност от взаимосвързани комуника- ционни мрежи WAN Маршрутизатор Маршрутизатор WAN WAN WAN Маршрутизатор Маршрутизатор LAN M WAN LAN M LAN M

6. Основна функция:да пренесе определен тип информация меж-ду крайните устройства на потребителите;1.2.Видове комуникационни мрежи -в зависимост от преносната среда: проводни и радио-мрежи; -в зависимост от вида на използваните сигнали: аналого-ви и цифрови, -в зависимост от вида на използваната комутация: с кому-тация на каналите, с комутация на съобщенията, с комутация на пакетите и с бърза комутация на пакетите; -в зависимост от вида на предаваната информация: за реч, за телеграфия и факс, за данни, за видеоинформация; -в зависимост от обхвата на действие: локални, регионал-ни и глобални.2.Структури на комуникационните мрежи. -определение; -граф - G={A,B}; A={a1,…,an}; B={bij};

7. Връх Връх Ребро • Връх на графа; степен на свързаност на даден връх; • ребро; тегло на реброто; насочени и ненасочени ребра; • Виове мрежови структури: • -радиална; • -дървовидна; • -линейна; • -йерархична; • -решетка; • -пръстеновидна (ринг) Ребро а)Пълносвързан граф б)Непълносвързан граф

8. FAX Видео PC, сървъри Цифров телефон МАД интерфейсен кабел Аналогов телефон Точки за достъп до услугите аб.л. КМ ТВ аб.л. ГСЛ КВ МСЛ аб.л. Фиг.1.3 Структура на КМ с две йерархични нива на на възлите КМ – комуникационна мрежа; КВ – краен възел; ТВ – транзитен възел; ГСЛ – градска (селищна) съединителна линия; МСЛ – магистрални съединителна линия; МАД – мрежа за абонатен достъп; аб.л. - абонатна линия.

9. 3. Интеграция на комуникационните мрежи и средства за постигане на комуникационна съвместимост • 3.1.Интеграция на комуникационните мрежи • Конвергенция между информационните и комуникационните технологии: интегрирана многоцелева мрежа, способна да пренася различен тип информация под формата на сигнали, обработвана по универсален начин и прехвърляна от нейните елементи; • IDN (Integrated Digital Network); • Насложени цифрови мрежи; • ISDN (Integrated Services Digital Network); • Мрежи с пакетна (Х.25)и бърза пакетна комутация (Frame Re-lay); • Мрежи с асинхронен трансвер (АТМ); • Универсални мобилни системи (мрежи (UMTS).

10. 3.2. Средства за постигане на комуникационна съвмести-мост • Комуникационно-информационна съвместимост - способност на комуникиращите мрежови елементи да обменят информа-ция, използвайки единни протоколи и интерфейси

11. КУ МОДЕМ МОДЕМ КУ КМ • 3.2.1.Елементи на физическия интерфейс за достъп в КМ. • Интерфейси за достъп • Крайна апаратура (КА)- две части: КУ (DTE) + УСПД (DCE); • Интерфейс за достъп - DTE-DCE - крайна точка, в която опе-раторът на КМ включва своя апаратура за да достави исканата от потребителя услуга за пренос на данни. Той разделя КУ от модема и се реализира чрез кабелна връзка със стандартни куп-лунзи. КУ принадлежи на потребителя; • Канал за данни-връзката между КУ, осъществяваща исканата услуга за пренос на данни; • Спецификации на интерфейса за достъп DTE-DCE:

12. 1.Интерфейсни вериги и техните функции - ITU-препоръки V.24 и X.24; • 2.Електрически параметри- дефинират конфигурацията, видът (симетрични, несиметрични), формата и електрическите хара-ктеристики на сигналите във веригите на интерфейса; • 3.Куплунзи и разположението на веригите в тях; • 4.Изискванията за качеството на сигнала в интерфейсните вериги. • 3.2.2.Интерфейси от серия V.**. • Под това име севодят всички интерфейси DTE-DCE за достъп до линия за предаване на данни по аналогова телефон-на линия. Базирани са на списък от сигнални вериги (преда-ване, приемане, управление, индикация, тактова честота и допълнителни линии) между КУ и модема, препоръчани от ITU-T;

13. Спецификация на електрическитепараметри- препоръки: V.24, V.28, V.10/ X.26, V.11/X.27, V>35, V.36. V.37 • 3.2.3. Интерфейси от серия Х.**. • Предназначени са за предаване на данни по цифрови линии. Базирани са на препоръка X.24. КУ се включва към към ада-птер, съгласуващ достъпа до мрежата. Основен е интерфей-са Х.24, използващ следните типове вериги: • заземителни (G, Gaи Gb); • вериги за данни (T и R); • вериги за управление (C и R); • вериги за тактова честота (S, X ,B и F). • Освен интерфейса Х.24 серията включва още: • Х.20 и Х.20 bis; • Х.21 и Х.21 bis.
