dibujo tecnico y normalizacion

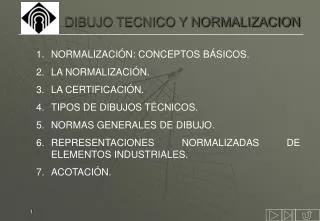

DIBUJO TECNICO Y NORMALIZACION
  • NORMALIZACIÓN: CONCEPTOS BÁSICOS.
  • LA NORMALIZACIÓN.
  • LA CERTIFICACIÓN.
  • TIPOS DE DIBUJOS TÉCNICOS.
  • NORMAS GENERALES DE DIBUJO.
  • REPRESENTACIONES NORMALIZADAS DE ELEMENTOS INDUSTRIALES.
  • ACOTACIÓN.
normalizaci n conceptos b sicos
NORMALIZACIÓN: CONCEPTOS BÁSICOS.
  • ¿Qué es la normalización?
  • ¿Qué es una norma?
  • Ventajas de la Normalización
  • ¿Qué se normaliza?
  • Clasificación de las normas
  • ¿Qué es una norma UNE?
  • ¿Cómo se elabora una norma UNE?
  • Tipos de documentos UNE
qu es la normalizaci n
¿Qué es la normalización?
  • La normalización es una actividad colectiva encaminada a establecer soluciones a situaciones repetitivas.
  • En particular, esta actividad consiste en la elaboración, difusión y aplicación de normas.
  • La normalización ofrece a la sociedad importantes beneficios, al facilitar la adaptación de los productos, procesos y servicios a los fines a los que se destinan, protegiendo la salud y el medio ambiente, previendo los obstáculos al comercio y facilitando la cooperación tecnológica.
qu es una norma
¿Qué es una norma?
  • Las normas son documentos técnicosque contienen especificaciones técnicas de aplicación voluntaria.
  • Las normas ofrecen un lenguaje común de comunicación y son elaboradas por consenso de las partes interesadas (empresas, administración, usuarios y consumidores).
  • Están basadas en los resultados de la experiencia y el desarrollo tecnológico.
  • Son aprobados por un OrganismoNacional, Regional o Internacional de Normalizaciónreconocido.
  • Están disponibles al público
ventajas de la normalizaci n
Ventajas de la Normalización
  • Para los distribuidores y comerciantes:
    • Almacenamiento.
    • Mercado.
    • Comercialización
  • Para los fabricantes:
    • Compra y recepción de materiales.
    • Almacenamiento.
    • Proyectos.
    • Inversión.
    • Fabricación.
    • Verificación.
  • Para la Administración:
    • Elaboración de textos legales.
    • Políticas de calidad, de seguridad y medioambientales.
    • Desarrollo económico.
    • Agiliza el comercio
  • Para los usuarios:
    • Precio
    • Calidad
    • Reposición
qu se normaliza
¿Qué se normaliza?

El campo de actividad de las normas es muy amplio:

Materiales (plásticos, acero, papel, etc.)

Elementos y Productos (tornillos, televisores, tuberías…)

Máquinas y Conjuntos (motores, ascensores…)

Métodos de Ensayo

Temas Generales (medio ambiente, calidad del agua, reglas de seguridad, unidades de medida, etc.)

Gestión y Aseguramiento de la Calidad

Gestión Medioambiental

Gestión de prevención de riesgos en el trabajo

clasificaci n de las normas
Clasificación de las normas
  • POR SU CARÁCTER:
      • NORMAS OBLIGATORIAS
      • NORMAS “CUASI-OBLIGATORIAS”
      • NORMAS RECOMENDADAS
clasificaci n de las normas1
Clasificación de las normas
  • POR SU CONTENIDO:
      • NORMAS INDUSTRIALES:
        • NORMAS DE CALIDAD
        • NORMAS DIMENSIONALES
        • NORMAS DE TRABAJO
        • NORMAS ORGÁNICAS
      • NORMAS FUNDAMENTALES O CIENTÍFICAS
clasificaci n de las normas2

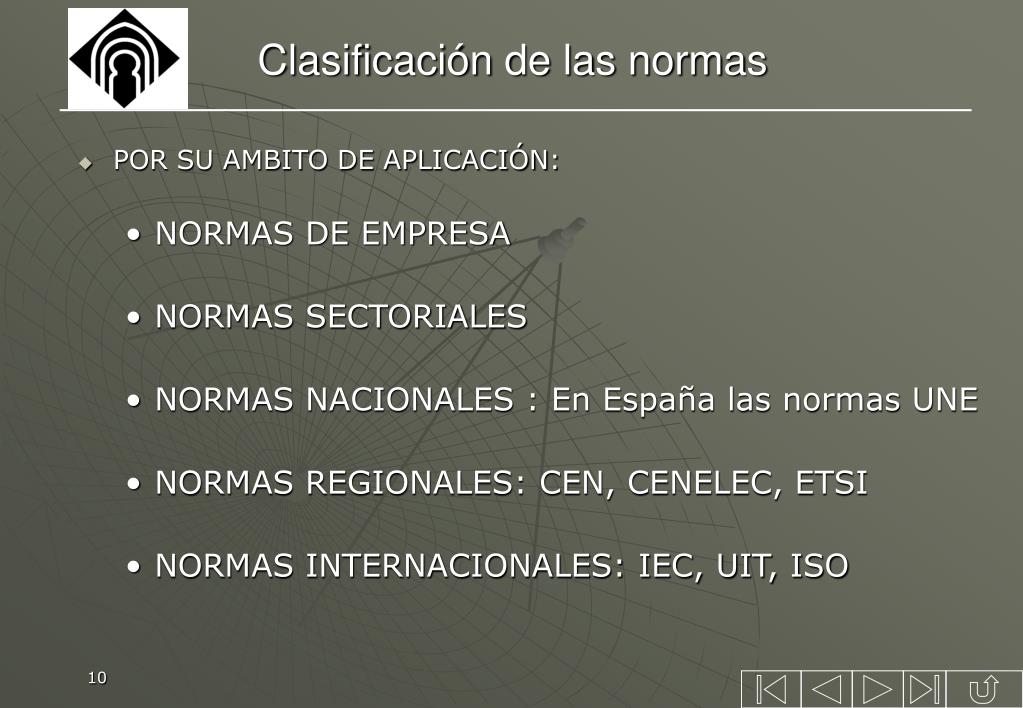

Clasificación de las normas
  • POR SU AMBITO DE APLICACIÓN:
    • NORMAS DE EMPRESA
    • NORMAS SECTORIALES
    • NORMAS NACIONALES : En España las normas UNE
    • NORMAS REGIONALES: CEN, CENELEC, ETSI
    • NORMAS INTERNACIONALES: IEC, UIT, ISO
qu es una norma une
¿Qué es una norma UNE?

Una norma UNE es una especificación técnica de aplicación repetitiva o continuada cuya observancia no es obligatoria, establecida con participación de todas las partes interesadas, que aprueba AENOR, organismo reconocido a nivel nacional e internacional por su actividad normativa (Ley 21/1992, de 16 de julio, de Industria).

Designación de la norma:

c mo se elabora una norma une
¿Cómo se elabora una norma UNE?
  • La elaboración de una norma UNE, incluida la adopción de normas europeas, se lleva a cabo en el seno de los Comités Técnicos de Normalización (CTN) a través de las siguientes fases:
    • Trabajos preliminares
    • Elaboración del proyecto de norma
    • Información pública en el BOE
    • Elaboración de la propuesta de norma
    • Registro, edición y difusión de la norma UNE
la normalizaci n
LA NORMALIZACIÓN

En España:

En Europa:

En el Mundo:

aenor qu es
AENOR ¿Qué es?
  • AENOR es una entidad privada dedicada al desarrollo de las actividades de Normalización y Certificación (N+C) que tiene como propósito contribuir a mejorar la calidad y competitividad de las empresas, productos y servicios, así como proteger el medioambiente y, con ello, el bienestar de la sociedad en su conjunto.
  • AENOR es el organismo nacional de normalización de ETSI, con competencia en todos los sectores industriales y de servicios (eléctrico, no eléctrico y telecomunicaciones) y es miembro de pleno derecho y participa activamente en los foros internacionales (ISO/IEC), europeos (CEN/CENELEC) y americanos (COPANT)
  • Como entidad de certificación, ofrece la más completa gama de marcas de certificación de productos y servicios, certificación de sistemas de la calidad UNE-EN ISO 9000, de sistemas de gestión medioambiental UNE-EN ISO 14001, verificación medioambiental y sistemas de la calidad QS 9000, EAQF/94 y VDA 6.1 para el sector de automoción.
aenor cu l es su misi n
AENOR ¿Cuál es su misión?
  • Elaborar normas técnicas españolas con la participación abierta a todas las partes interesadas y colaborar impulsando la aportación española en la elaboración de normas europeas e internacionales.
  • Certificar productos, servicios y empresas (sistemas) confiriendo a los mismos un valor competitivo diferencial que contribuya a favorecer los intercambios comerciales y la cooperación internacional.
  • Orientar la gestión a la satisfacción de nuestros clientes y la participación activa de nuestras personas, con criterios de gestión total de la calidad, y obtener resultados que garanticen un desarrollo competitivo.
  • Impulsar la difusión de una cultura que nos relacione y nos identifique como apoyo a quien busca la excelencia.
cen cenelec y etsi

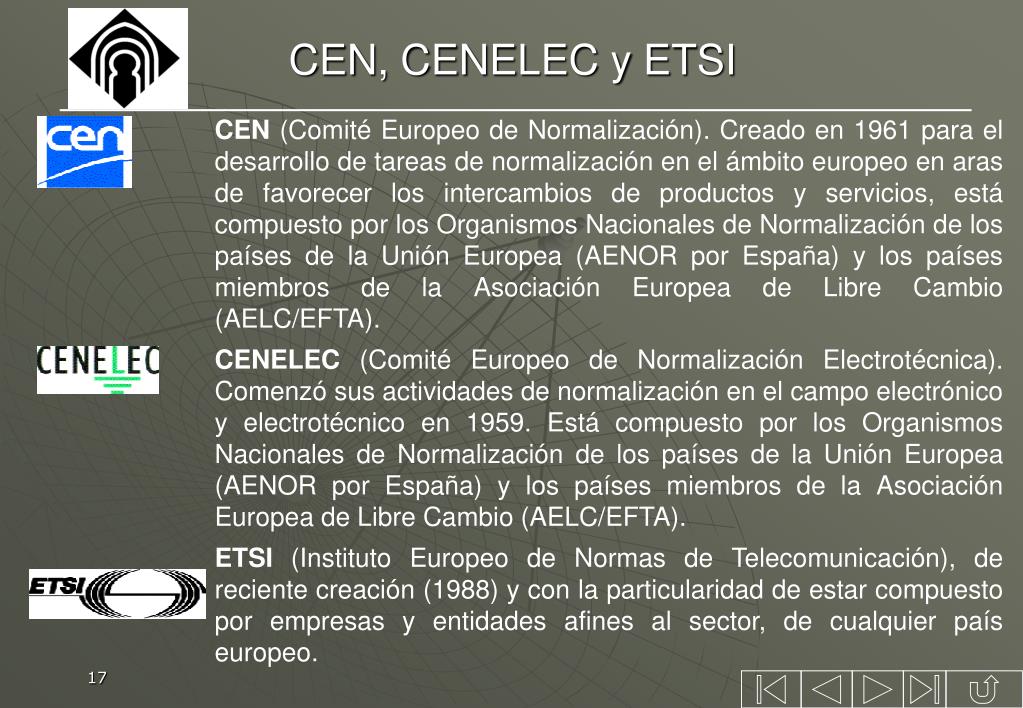

CEN, CENELEC y ETSI

CEN (Comité Europeo de Normalización). Creado en 1961 para el desarrollo de tareas de normalización en el ámbito europeo en aras de favorecer los intercambios de productos y servicios, está compuesto por los Organismos Nacionales de Normalización de los países de la Unión Europea (AENOR por España) y los países miembros de la Asociación Europea de Libre Cambio (AELC/EFTA).

CENELEC (Comité Europeo de Normalización Electrotécnica). Comenzó sus actividades de normalización en el campo electrónico y electrotécnico en 1959. Está compuesto por los Organismos Nacionales de Normalización de los países de la Unión Europea (AENOR por España) y los países miembros de la Asociación Europea de Libre Cambio (AELC/EFTA).

ETSI (Instituto Europeo de Normas de Telecomunicación), de reciente creación (1988) y con la particularidad de estar compuesto por empresas y entidades afines al sector, de cualquier país europeo.

iso iec y uit
ISO, IEC y UIT
  • ISO (Organización Internacional de Normalización). Creado en 1947 para promocionar el desarrollo de las actividades de normalización en el mundo, al objeto de facilitar el intercambio internacional y desarrollar la cooperación intelectual, científica, tecnológica y económica. En la actualidad forman parte de ISO, 133 organismos nacionales de normalización.(www.iso.org)
  • IEC (Comisión Electrotécnica Internacional). Se estableció en 1906 para elaborar normas internacionales con el objetivo de promover la calidad, la aptitud para la función, la seguridad, la reproducibilidad, la compatibilidad con los aspectos medioambientales de los materiales, los productos y los sistemas eléctricos y electrónicos. En la actualidad, forman parte de IEC, 51 comités nacionales. (www.iec.ch)
  • UIT (Unión Internacional de Telecomunicaciones). Desarrolla la normalización en el sector de las telecomunicaciones. (www.itu.int)
certificaci n conceptos b sicos
CERTIFICACIÓN: CONCEPTOS BÁSICOS.
  • La certificación es la acción mediante la que se manifiesta que se dispone de la confianza adecuada en que un producto, proceso o servicio debidamente identificado, es conforme con una norma u otro documento normativo especificado.
  • AENOR desarrolla esta actividad, disponiendo de los mecanismos precisos para la certificación de productos, servicios y sistemas de la calidad.
  • Con el fin de demostrar las características anteriores, AENOR ha sido acreditada por la Entidad Nacional de Acreditación (ENAC) para certificar:
  • - sistemas de aseguramiento de la calidad según UNE-EN ISO 9000.
  • -sistemas de gestión medioambiental según ISO 14001.
  • -sistemas para la calidad QS 9000, EAQF/94 y VDA 6.1 para el sector de automoción.
certificacion de productos
CERTIFICACIONDEPRODUCTOS

Certificar un producto es verificar que sus propiedades y características están de acuerdo con las normas y especificaciones técnicas que le son de aplicación.

Las marcas AENOR evidencian la certificación del producto que las lleva y constituyen un elemento diferenciador en el mercado:

Ofrecen al consumidor una mayor confianza en el producto

Protegen contra la competencia desleal

Permiten comparar ofertas

Facilitan la venta de productos y su introducción en nuevos mercados

marca aenor
marca AENOR

Es una marca de conformidad que atestigua que un producto satisface los requisitos establecidos en determinadas normas UNE, relativos a aspectos de seguridad y aptitud para la función.

Es una marca de conformidad con normas UNE de criterios ecológicos, concebida para distinguir aquellos productos que tengan una menor incidencia sobre el medio ambiente durante su ciclo de vida

tipos de dibujos t cnicos
TIPOS DE DIBUJOS TÉCNICOS
  • Según UNE 1166-1 :1996. Documentación técnica de productos. Vocabulario. Parte 1 : Términos relativos con los dibujos técnicos : Generalidades y tipos de dibujo (ISO 10209-1 :1992),
  • DIBUJO TÉCNICO o DIBUJO como información técnica, recogida sobre un soporte adecuado, presentada gráficamente de acuerdo con las normas y generalmente a escala.
  • Atendiendo al proceso de diseño y ejecución, se pueden clasificar en:
      • DIBUJO DE PROYECTO Y DE ANTEPROYECTO
      • DIBUJO DE SUBCONJUNTO
      • DIBUJO GENERAL DE CONJUNTO
      • DIBUJO DE DESPIECE
      • DIBUJO DE EJECUCIÓN
      • DIBUJO DE FABRICACIÓN
      • DIBUJO DE MODELO
dibujo de proyecto y de anteproyecto
DIBUJO DE PROYECTO Y DE ANTEPROYECTO

Son dibujos que contienen los primeros trabajos de diseño y cálculos de la oficina de proyectos. Este tipo de dibujo se hace sin definir la forma real de los elementos.

dibujo de subconjunto
DIBUJO DE SUBCONJUNTO

Representa varias piezas de un mecanismo en su forma, posición y escala.

dibujo general de conjunto
DIBUJO GENERAL DE CONJUNTO

Representa el mecanismo al completo con todas sus piezas ensambladas para su funcionamiento.

dibujo de despiece
DIBUJO DE DESPIECE

Representa una pieza individual perfectamente definida sin ningún tipo de ambigüedad.

dibujo de ejecuci n
DIBUJO DE EJECUCIÓN

Dibujo obtenido a partir de los datos de diseño del dibujo de proyecto y que define cada una de las piezas sin indeterminación de formas, medidas y características complementarias para su fabricación

dibujo de fabricaci n
DIBUJO DE FABRICACIÓN
  • Dibujo realizado a partir del dibujo de ejecución reflejando todos los datos para fabricar y verificar la pieza. Puede ser a su vez:
    • Dibujo de operación, define las operaciones a realizar en una determinada máquina o en un conjunto de ellas
    • Dibujo de ensamblaje, representa las piezas en el orden de montaje y sirve para mostrar el proceso de ensamblaje de diferentes elementos
    • Dibujo de verificación, destinado al control del calidad de la pieza.
dibujo de fabricaci n1
DIBUJO DE FABRICACIÓN

DIBUJO DE OPERACIÓN

DIBUJO DE ENSAMBLAJE

DIBUJO DE VERIFICACIÓN

dibujo de modelo
DIBUJO DE MODELO

DIBUJO DE MODELO

normas generales de dibujo
NORMAS GENERALES DE DIBUJO
  • Soporte. En la realización de planos técnicos se utilizan soportes (papel) de diferentes tipos. Se utilizará papel blanco de 80 gr. o superior.
  • Formatos, Márgenes, Cuadro de rotulación, Plegado de planos.
  • UNE-EN ISO 5457:2000Documentación técnica de producto. Formatos y presentación de los elementos gráficos de las hojas de dibujo. (ISO 5457:1999).
  • UNE 1035 :1995Dibujos técnicos. Cuadro de rotulación (ISO 7200 :1984)
  • UNE 1027 :1995 Dibujos técnicos. Plegado de planos
une 1027 1995
UNE 1027 :1995

Plegado tipo A

Plegado tipo C

une en iso 5455 1996
UNE-EN ISO 5455:1996

Dibujos técnicos. Escalas (ISO 5455 :1979)

une 1032 1982
UNE 1032 :1982

Dibujos técnicos. Principios generales de representación (ISO 128 :1982)

escritura
ESCRITURA

UNE-EN ISO 3098-0:1998 Documentación técnica de productos. Escritura. Requisitos Generales (ISO 3098-0 :1997)

UNE-EN ISO 3098-5:1998 Documentación técnica de productos. Escritura. Parte 5: Escritura en diseño asistido por ordenador (DAO), del alfabeto atino, las cifras y los signos.(ISO 3098-5: 1997)

une en iso 6433 1996
UNE-EN ISO 6433 :1996

Dibujos técnicos. Referencias de los elementos (ISO 6433 :1981)

une 1135 1989
UNE 1135 :1989

Dibujos técnicos. Lista de elementos (ISO 7573 :1983)

representaciones normalizadas de elementos industriales
REPRESENTACIONES NORMALIZADAS DE ELEMENTOS INDUSTRIALES
  • Toda pieza o mecanismo tiene una forma y unas dimensiones definidas, y están construidas de un material determinado. Toda esta información debe reflejarse en los planos para que puedan ser fabricadas de una forma exacta.

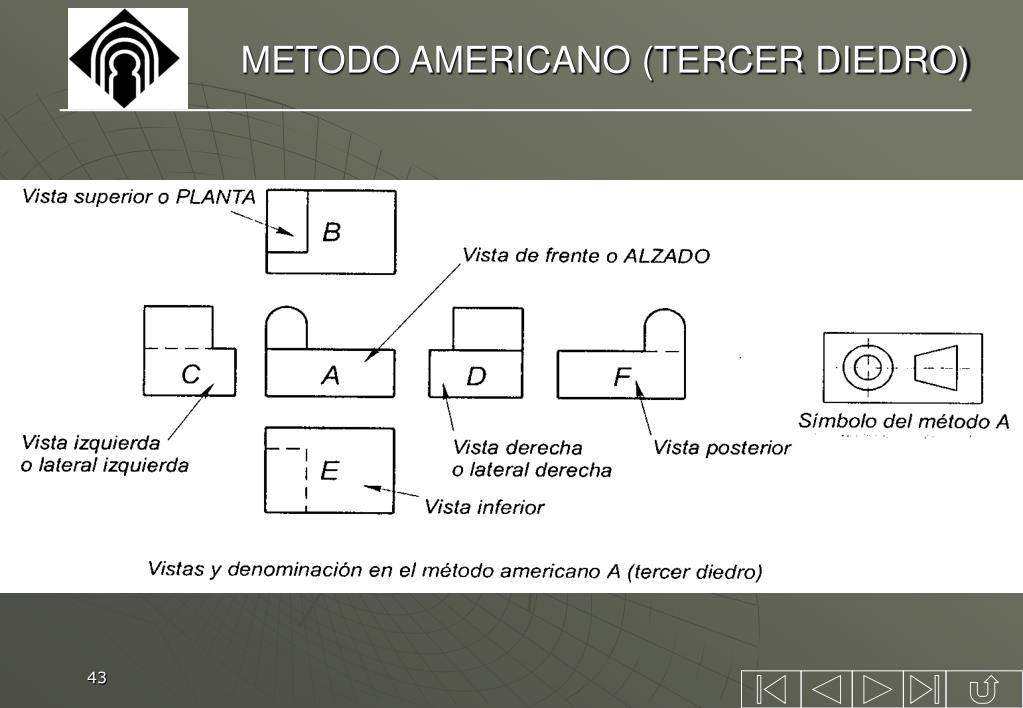

  • En UNE 1032 :1982 Dibujos técnicos. Principios generales de representación (ISO 128:1982) se definen los principios generales de representación aplicables a los dibujos técnicos realizados según los métodos de proyección ortogonales. Se obtienen así las vistas principales (alzado, planta y perfil), los cortes y las secciones; y otros acuerdos o convenios que simplifican la ejecución de las vistas e interpretación de las piezas.
acotaci n
ACOTACIÓN
  • En UNE 1039:1994 Dibujos Técnicos. Acotación. Principios generales, definiciones, métodos de ejecución e indicaciones especiales. se establece los principios generales de acotación aplicables a los dibujos técnicos de todos los sectores (mecánica, electricidad, ingeniería civil, arquitectura, etc.)
  • La acotación consiste en la consignación mediante un convenio normalizado de signos y cifras de información precisa sobre la pieza representada. Incluye, además de información dimensional, otros datos como puede ser acabados superficiales o tolerancias.
  • La acotación de piezas puede realizarse de tres formas:
acotaci n respecto a la funci n
ACOTACIÓN RESPECTO A LA FUNCIÓN

Expresan directamente aquellas cotas que son imprescindibles para el buen funcionamiento del elemento o mecanismo.

acotaci n respecto a la fabricacion

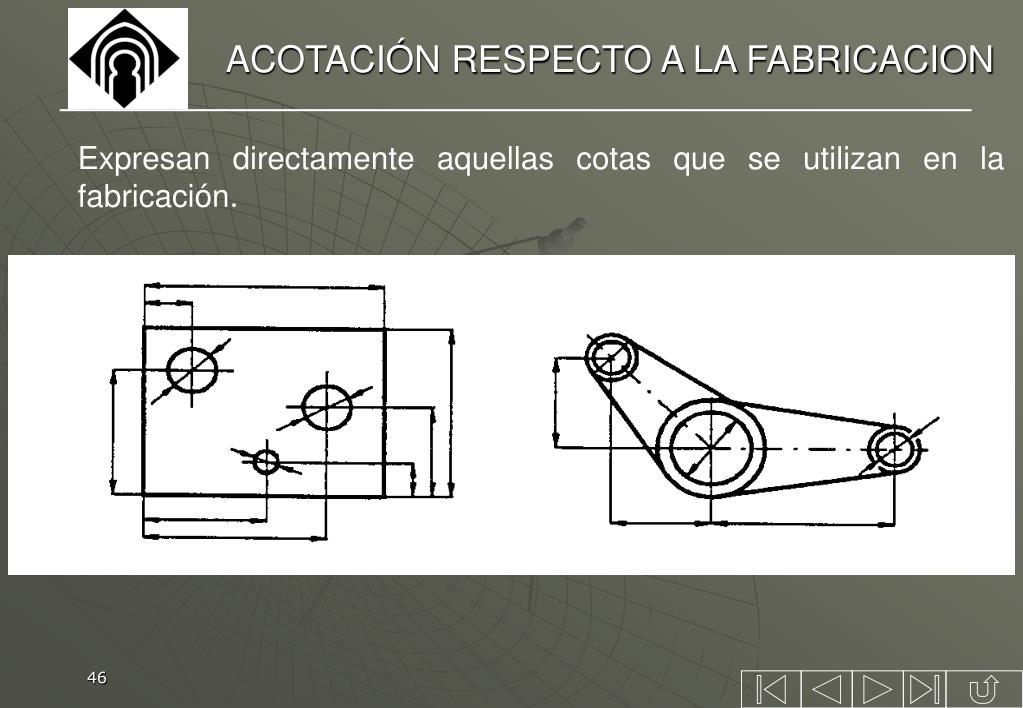

ACOTACIÓN RESPECTO A LA FABRICACION

Expresan directamente aquellas cotas que se utilizan en la fabricación.

acotaci n respecto a la verificacion o control
ACOTACIÓN RESPECTO A LA VERIFICACION O CONTROL

Indican aquellas cotas que necesitan ser comprobadas para la verificación de las piezas una vez construidas.

acotaci n1
ACOTACIÓN

Como criterio general de acotación se establece que la acotación de cualquier pieza se debe empezar por las cotas funcionales (F), a continuación se establecen el resto de las cotas para definir sin indeterminación la pieza (cotas no funcionales (NF) y por último si se considera conveniente, se acotan las auxiliares (AUX).
