Obserwowalność i odtwarzalność

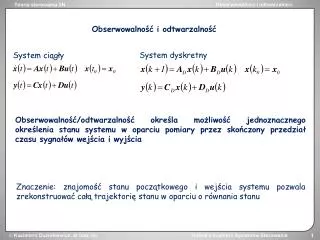

1. Obserwowalność i odtwarzalność System dyskretny System ciągły Obserwowalność/odtwarzalność określa możliwość jednoznacznego określenia stanu systemu w oparciu pomiary przez skończony przedział czasu sygnałów wejścia i wyjścia Znaczenie: znajomość stanu początkowego i wejścia systemu pozwala zrekonstruować całą trajektorię stanu w oparciu o równania stanu

2. Systemy ciągłe Obserwowalność stanu Stan obserwowalny Stan systemu liniowego jest obserwowalny jeżeli można go określić znając wyjście dla chwil ze skończonego przedziału, Jeżeli każdy stan jest obserwowalny, mówimy, że system jest całkowicie obserwowalny lub krócej obserwowalny

3. Obserwowalność systemu ciągłego liniowego stacjonarnego Twierdzenie OSC LS1 System liniowy stacjonarny jest obserwowalny wtedy i tylko wtedy, gdy macierz obserwowalności, nazywana macierzą obserwowalności Kalmana ma rząd n, tzn. rząd systemu

4. Wymiar macierzy obserwowalnośći: nqxn; n – wymiar stanu, q – wymiar wyjścia Dla q=1 macierz obserwowalności jest macierzą kwadratową i dla sprawdzenia obserwowalności wystarczy sprawdzić nieosobliwość macierzy obserwowalności

5. Inne testy obserwowalności systemów ciągłych Dodatek A

6. Obserwowalność a przekształcenia podobieństwa Obserwowalność zostaje zachowana podczas transformacji podobieństwa

7. Odtwarzalność stanu Stan odtwarzalny Stan systemu liniowego jest odtwarzalny jeżeli można go określić znając wyjście dla chwil ze skończonego przedziału, Jeżeli każdy stan jest odtwarzalny, mówimy, że system jest całkowicie odtwarzalny lub krócej odtwarzalny

8. Dla systemów ciągłych obserwowalność i odtwarzalność są równoważne Odtwarzalność systemu ciągłego liniowego stacjonarnego Twierdzenie OtSCLS1 System liniowy stacjonarny jest odtwarzalny wtedy i tylko wtedy, gdy macierz odtwarzalnośći, nazywana macierzą odtwarzalności Kalmana ma rząd n, tzn. rząd systemu

9. Systemy dyskretne Obserwowalność stanu Stan obserwowalny Stan systemu liniowego jest obserwowalny jeżeli można go określić znając wyjście dla chwil ze skończonego przedziału, Jeżeli każdy stan jest obserwowalny, mówimy, że system jest całkowicie obserwowalny lub krócej obserwowalny

10. Obserwowalność systemu dyskretnego liniowego stacjonarnego Twierdzenie OSD LS1 System liniowy stacjonarny jest obserwowalny wtedy i tylko wtedy, gdy macierz obserwowalności, nazywana macierzą obserwowalności Kalmana ma rząd n, tzn. rząd systemu

11. Inne testy obserwowalności systemów dyskretnych Dodatek B

12. Dla systemów dyskretnych obserwowalność i odtwarzalność nie są równoważne Odtwarzalność systemu dyskretnego liniowego stacjonarnego Twierdzenie OtSDLS1 System liniowy stacjonarny jest odtwarzalny wtedy, gdy macierz oodtwarzalności, nazywana macierzą odtwarzalności Kalmana ma rząd n, tzn. rząd systemu

13. Dekompozycja na podprzestrzenie sterowalne/osiągalne Jeżeli system jest niesterowalny/nieosiągalny można go zdekomponować na część sterowalną i niesterowalną Twierdzenie o dekompozycji na podprzestrzenie sterowalne Jeżeli system liniowy stacjonarny o macierzach A, B i C nie jest sterowalny (tzn. A jest wymiaru nxn i rank(Mc = p < n) wówczas może być znalezione przekształcenie podobieństwa takie, że macierze systemu po transformacji mają postać gdzie, , a para macierzy {AC, BC} jest sterowalna, oraz

14. Macierz transformacji Q może być utworzona w następujący sposób: Macierz MC ma wymiar n x nm, a ponieważ jest rządu p, można spośród jej kolumn wybrać p kolumn liniowo niezależnych Załóżmy, że będą to kolumny Następnie wybieramy n – p wektorów tak, aby macierz była nieosobliwa

15. Przykład 1. Rozważamy system dwuwymiarowy ( dwa wejścia, dwa wyjścia) Macierz sterowalności Kalmana Rząd macierzy Kalmana System jest niesterowalny

16. Dwie pierwsze kolumny macierzy sterowalności są liniowo niezależne, dobierzemy wektor Wówczas oraz Macierze systemu po transformacji podobieństwa

17. Macierze podsystemu sterowalnego Niesterowalna część systemu opisana równaniem stanu Macierz transmitancji systemu przed i po transformacji

18. Związki pomiędzy zmiennymi stanu Wartość własna części niesterowalne wynosi System jest stabilizowalny

19. Dekompozycja na podprzestrzenie obserwowalne/odtwarzalne Jeżeli system jest nieobserwowalny można go zdekomponować na część obserwowalną i nieobserwowalną Twierdzenie o dekompozycji na podprzestrzenie obserwowalna Jeżeli system liniowy stacjonarny o macierzach A, B i C nie jest sterowalny (tzn. A jest wymiaru nxn i rank(Mo = p < n) wówczas może być znalezione przekształcenie podobieństwa takie, że macierze systemu po transformacji mają postać gdzie, , , a para macierzy {Ao, Bo} jest obserwowalna, oraz

20. Macierz transformacji P może być utworzona w następujący sposób: Macierz Mo ma wymiar nr x n, a ponieważ jest rządu p, można spośród jej wierszy wybrać p wierszy liniowo niezależnych Załóżmy, że będą to kolumny Następnie wybieramy n – p wektorów tak, aby macierz n x n była nieosobliwa

21. Przykład 2. Rozważamy system dwuwymiarowy ( 2 wejścia, dwa wyjścia) System jest sterowalny lecz nieobserwowalny – macierz obserwowalności Kalmana Rząd macierzy Kalmana System jest nieobserwowalny

22. Dwa pierwsze wiersze macierzy obserwowalności są liniowo niezależne, dobierzemy wektor Wówczas oraz Macierze systemu po transformacji podobieństwa

23. Macierze podsystemu obserwowalnego Macierz transmitancji systemu przed i po transformacji

24. Wartości własne systemu oryginalnego Podsystemu obserwowalnego Wartość własna części nieobserwowalnej wynosi System jest niewykrywalny

25. Ilustracja związków sterowalności i obserwowalności systemów ciągłych oraz ich stabilności Przykład 3. Rozważmy system SISO Policzmy macierz tranzycji Przyjmijmy zerowe warunki początkowe i skokowe wejście poza tym

26. Korzystając z macierzy tranzycji możemy policzyć odpowiedź stanu dla zerowych warunków początkowych

27. oraz odpowiedź wyjścia dla zerowych warunków początkowych

28. Odpowiedź wyjścia stabilizuje się

29. ale odpowiedź stanu wykazuje niestabilność Złe zachowanie stanu zostało „ukryte” na wyjściu – nie jest widoczne na wyjściu

30. Zbadajmy obserwowalność systemu Mamy n=2, p=1 oraz Zatem System jest nieobserwowalny

31. Zmieńmy warunki początkowe Wyjście systemu Wyjście systemu dla tych warunków początkowych Takie samo jak dla zerowych w.p.

32. Twierdzenie Niech będzie dany system liniowy stacjonarny SISO będą wejściami odcinkami ciągłymi oraz i niech są określone przez i Następujące stwierdzenia są równoważne są obserwowalne (i) (ii)

33. Przykład 4. Rozważmy system SISO Zbadajmy obserwowalność systemu Mamy n=2, p=1 oraz

34. Zatem rank Mo = 2 – system jest obserwowalny Policzmy macierz tranzycji

35. Korzystając z macierzy tranzycji możemy policzyć odpowiedź stanu dla zerowych warunków początkowych i skokowego wejścia oraz odpowiedź wyjścia dla zerowych warunków początkowych i skokowego wejścia

36. Zmieńmy warunki początkowe z zerowych na Odpowiedź stanu dla nowych warunków początkowych i skokowego wejścia

37. Odpowiedź wyjścia systemu dla nowych warunków początkowych

38. Odpowiedź wyjścia systemu Odpowiedź stanu systemu

39. Równania stanu Zbadajmy sterowalność systemu n=2 System jest niesterowalny

40. Przykład 5. Rozważmy system SISO Zbadajmy obserwowalność systemu Mamy n=2, p=1 oraz

41. Zatem rank Mo = 2 – system jest obserwowalny Zbadajmy sterowalność systemu n=2, r=1 rank Mc = 2 – system jest sterowalny

42. Policzmy macierz tranzycji Zadajmy wejście Odpowiedź wyjścia (zerowe w.p.) Odpowiedź stanu (zerowe w.p.)

43. Odpowiedź wyjścia (zerowe w.p.) Odpowiedź stanu (zerowe w.p.) System jest nieminimalnofazowy

44. Dziękuję za uczestnictwo w wykładzie i uwagę

45. Dodatek A Inne testy sterowalności systemów ciągłych

46. Twierdzenie OSC LS2 System liniowy stacjonarny jest obserwowalny wtedy i tylko wtedy, gdy nie istnieje żadem prawostronny wektor własny macierz A, taki że co oznacza, że żaden wektor własny macierz A nie jest ortogonalny do wszystkich kolumn macierz C

47. Twierdzenie OSC LS3 System liniowy stacjonarny jest obserwowalny wtedy i tylko wtedy, gdy macierz o wymiarze (r+n)xn ma rząd n dla dowolnego zespolonego skalara s Test obserwowalności w oparciu o twierdzenia 2 i 3 nosi nazwę testu Popov’a – Belevitch’a-Hautus’a

48. Twierdzenie OSC LS4 Diagonalny system liniowy stacjonarny z jednokrotnymi wartościami własnymi jest obserwowalny wtedy i tylko wtedy, gdy macierz C nie ma kolumn zerowych

49. Dodatek B Inne testy obserwowalności systemów dyskretnych

50. Twierdzenie OSD LS2 System liniowy stacjonarny jest obserwowalny wtedy i tylko wtedy, gdy nie istnieje żadem prawostronny wektor własny macierz AD, taki że co oznacza, że żaden wektor własny macierz AD nie jest ortogonalny do wszystkich kolumn macierz CD
