  1. 智能控制电路项目实践

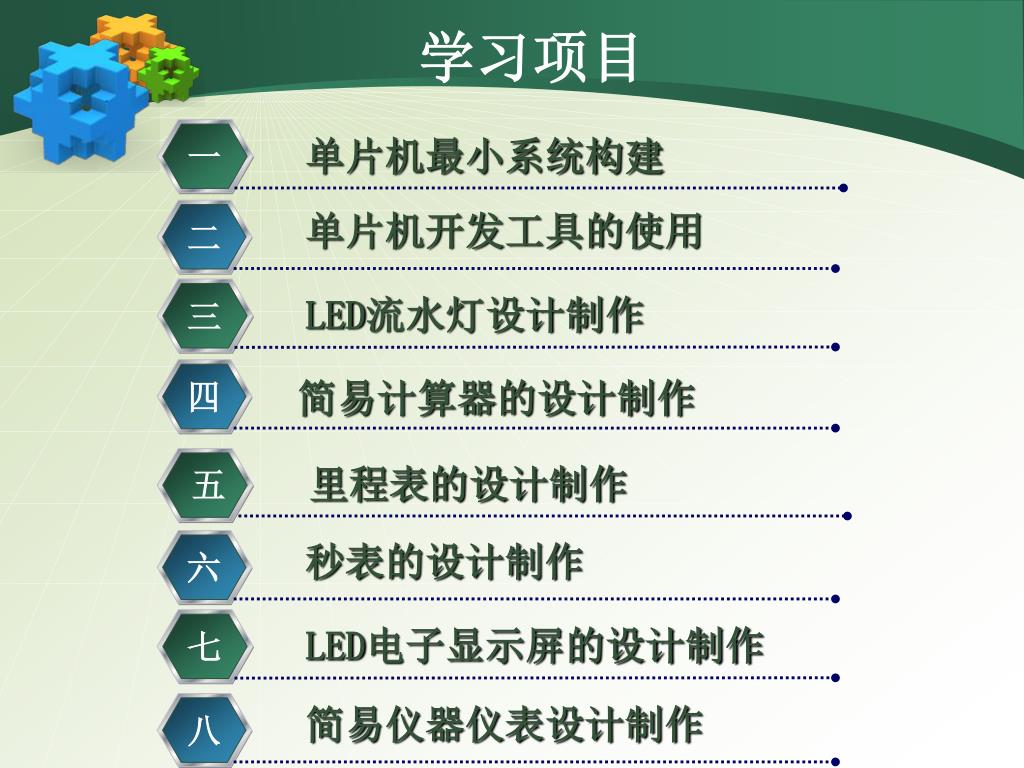

  2. 单片机开发工具的使用 简易仪器仪表设计制作 秒表的设计制作 里程表的设计制作 LED电子显示屏的设计制作 LED流水灯设计制作 简易计算器的设计制作 五 四 七 三 六 八 二 学习项目 单片机最小系统构建 一

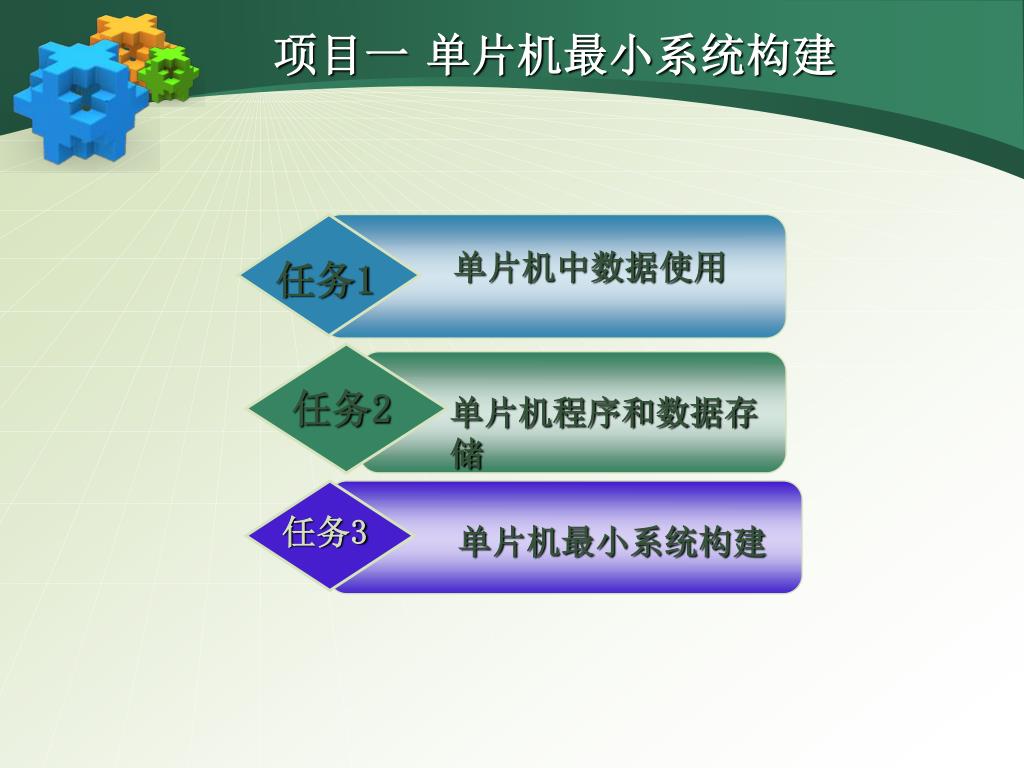

  3. 任务1 任务3 任务2 单片机中数据使用 单片机最小系统构建 单片机程序和数据存储 项目一 单片机最小系统构建

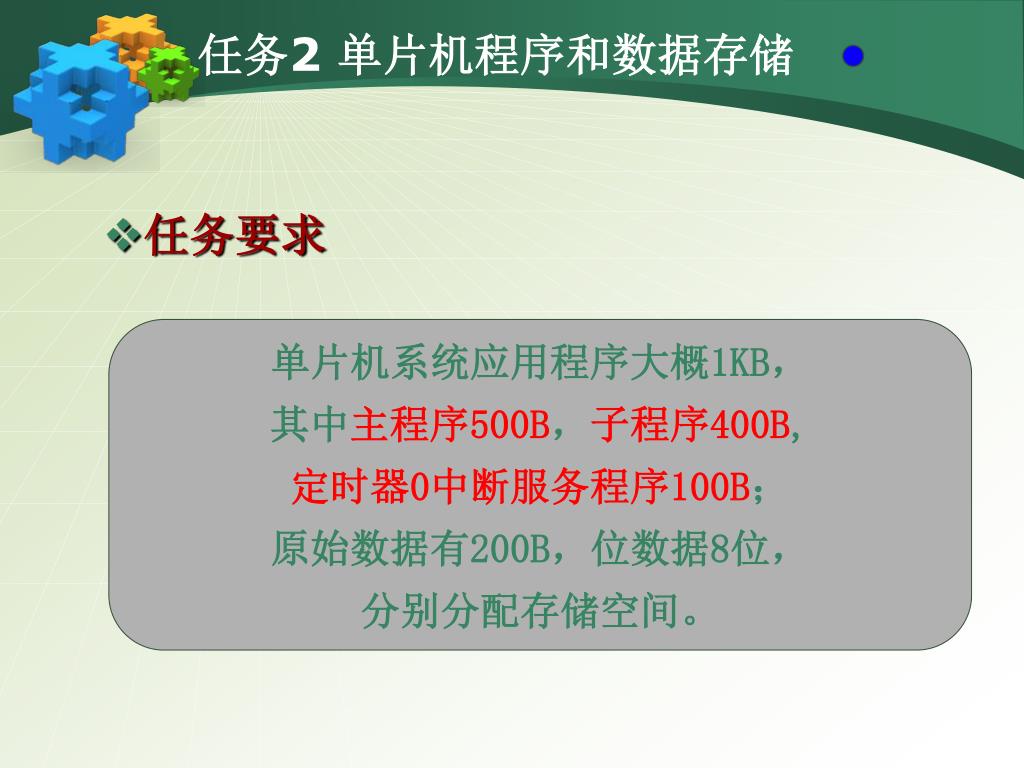

  4. 任务2单片机程序和数据存储 • 任务要求 单片机系统应用程序大概1KB， 其中主程序500B，子程序400B, 定时器0中断服务程序100B； 原始数据有200B，位数据8位， 分别分配存储空间。

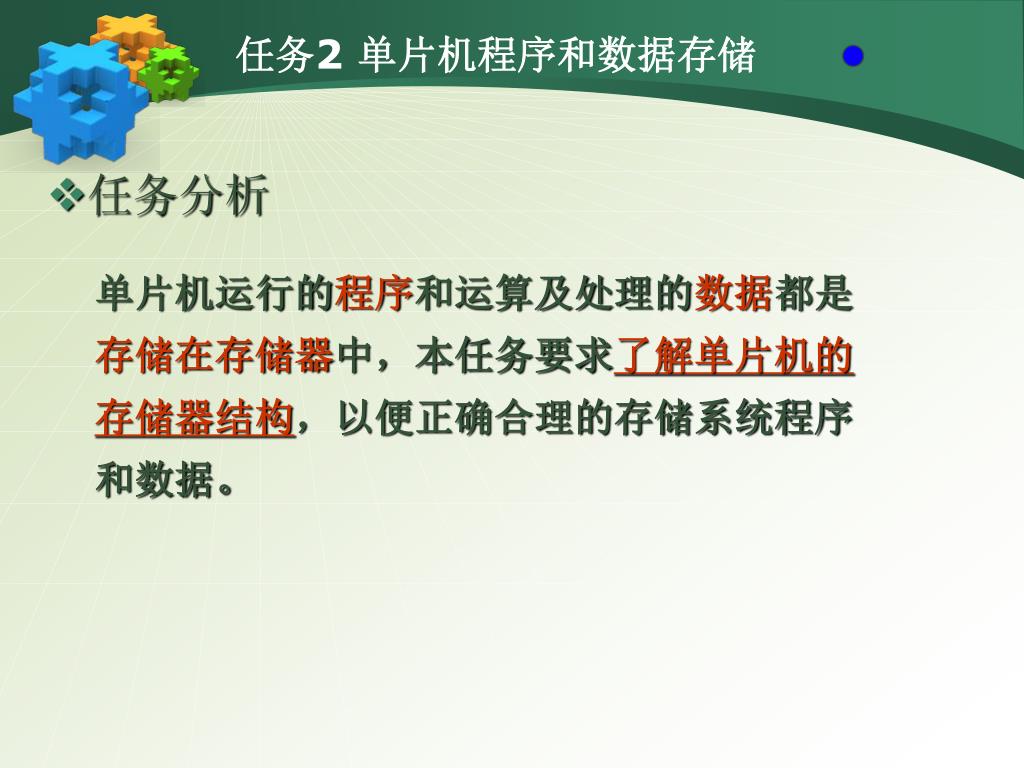

  5. 任务2 单片机程序和数据存储 • 任务分析 单片机运行的程序和运算及处理的数据都是存储在存储器中，本任务要求了解单片机的存储器结构，以便正确合理的存储系统程序和数据。

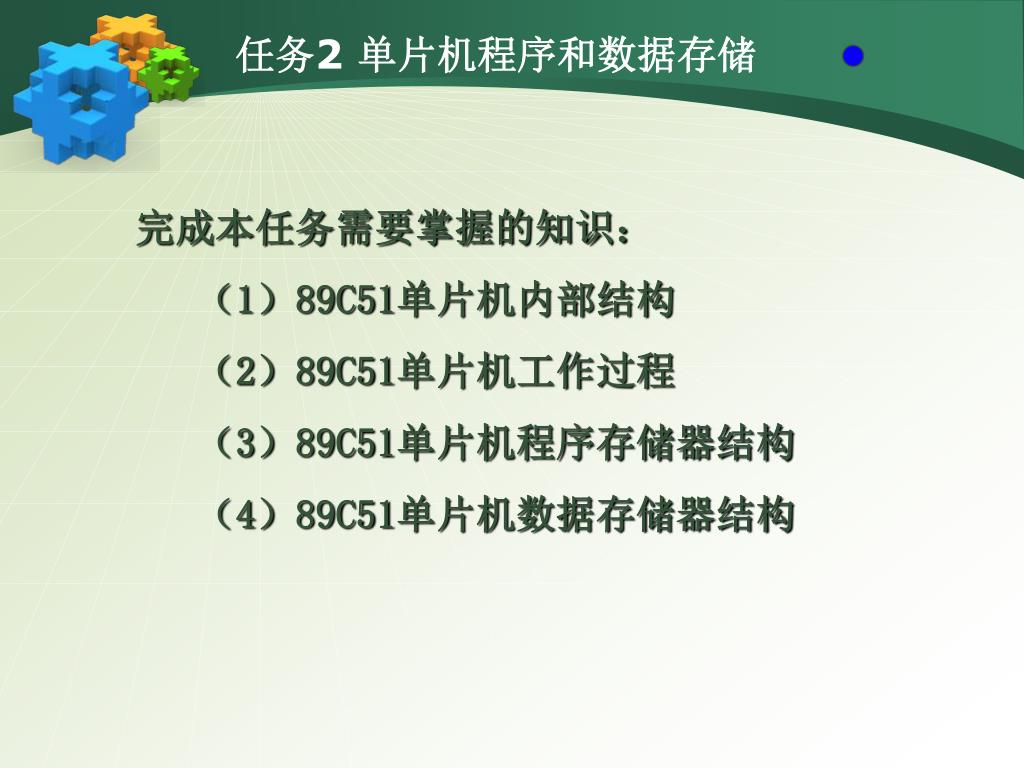

  6. 任务2 单片机程序和数据存储 完成本任务需要掌握的知识： （1）89C51单片机内部结构 （2）89C51单片机工作过程 （3）89C51单片机程序存储器结构 （4）89C51单片机数据存储器结构

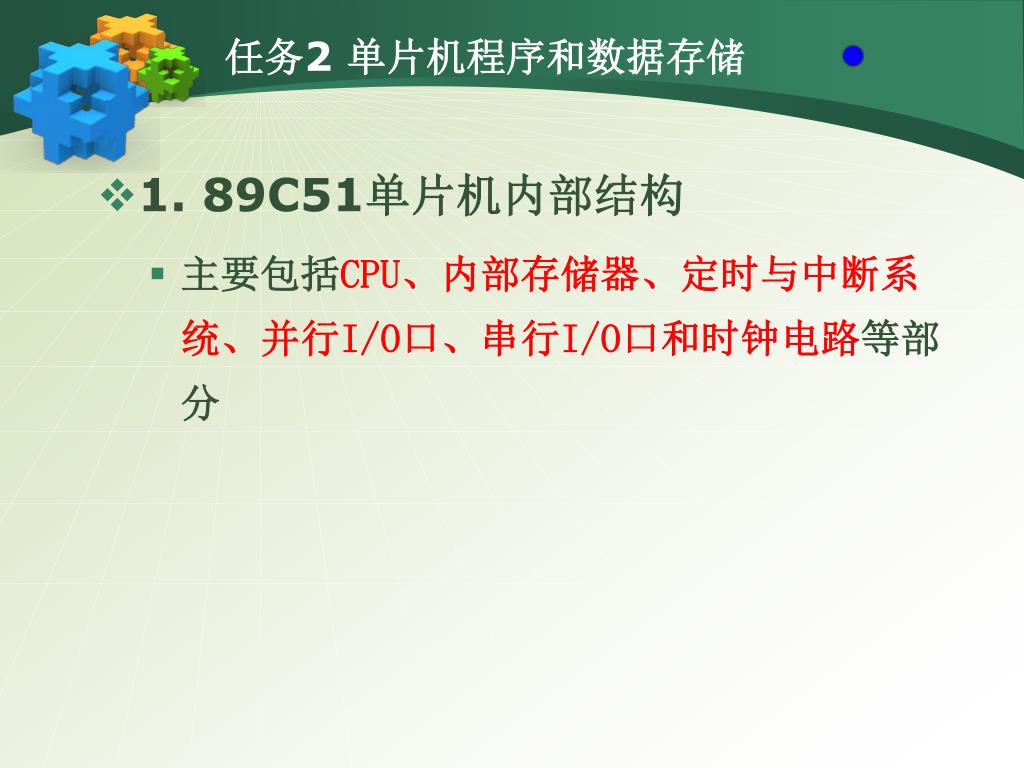

  7. 任务2 单片机程序和数据存储 • 1. 89C51单片机内部结构 • 主要包括CPU、内部存储器、定时与中断系统、并行I/O口、串行I/O口和时钟电路等部分

  8. 时钟源 T0 T1 ROM 时钟电路 SFR 和 RAM 定时 / 计数器 内 部 总 线 CPU 并行端口 串行端口 中断系统 P0 P1 P2 P3 TXD RXD INT0 INT1 任务2 单片机程序和数据存储

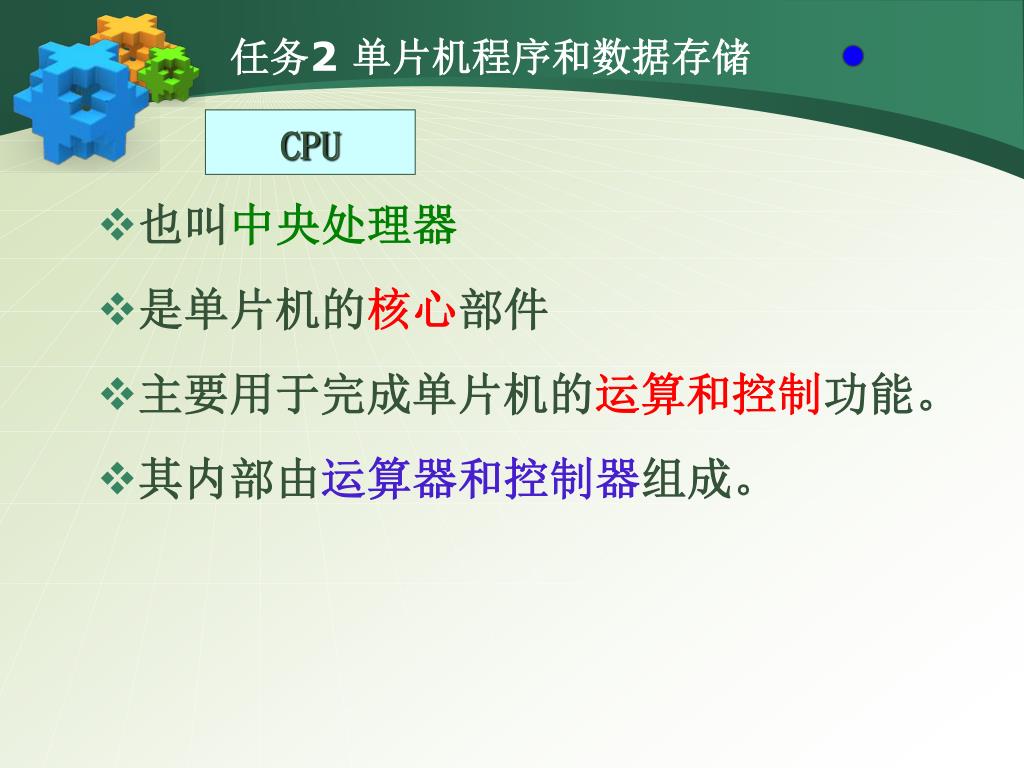

  9. 任务2 单片机程序和数据存储 CPU • 也叫中央处理器 • 是单片机的核心部件 • 主要用于完成单片机的运算和控制功能。 • 其内部由运算器和控制器组成。

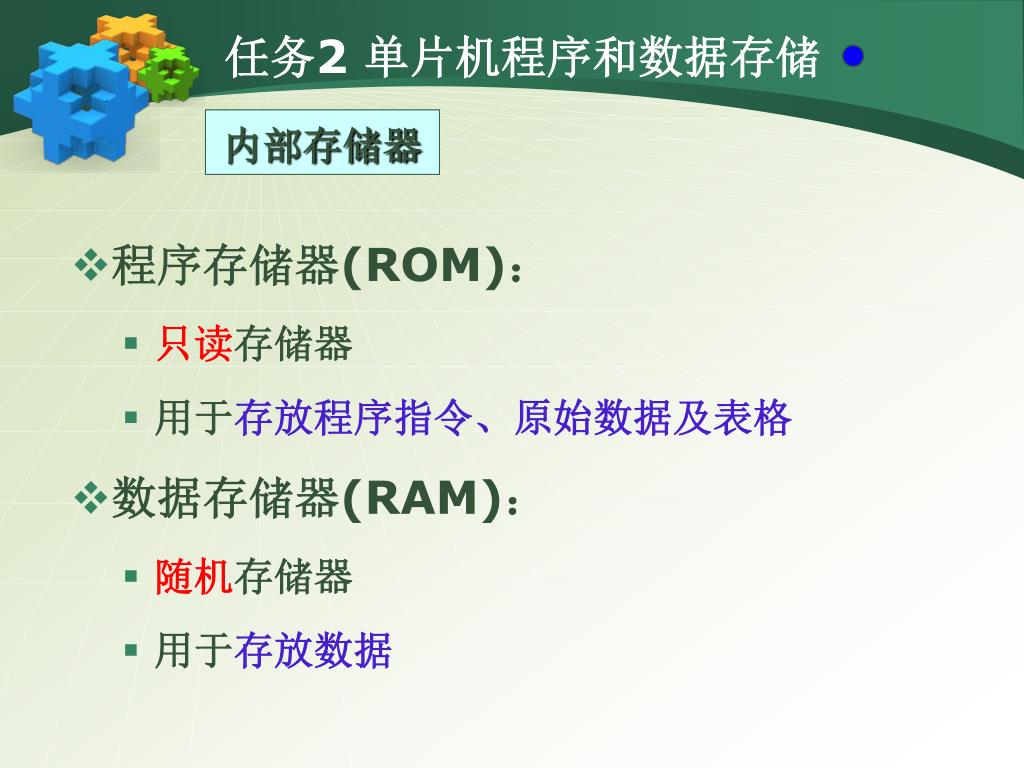

  10. 任务2 单片机程序和数据存储 内部存储器 • 程序存储器(ROM)： • 只读存储器 • 用于存放程序指令、原始数据及表格 • 数据存储器(RAM)： • 随机存储器 • 用于存放数据

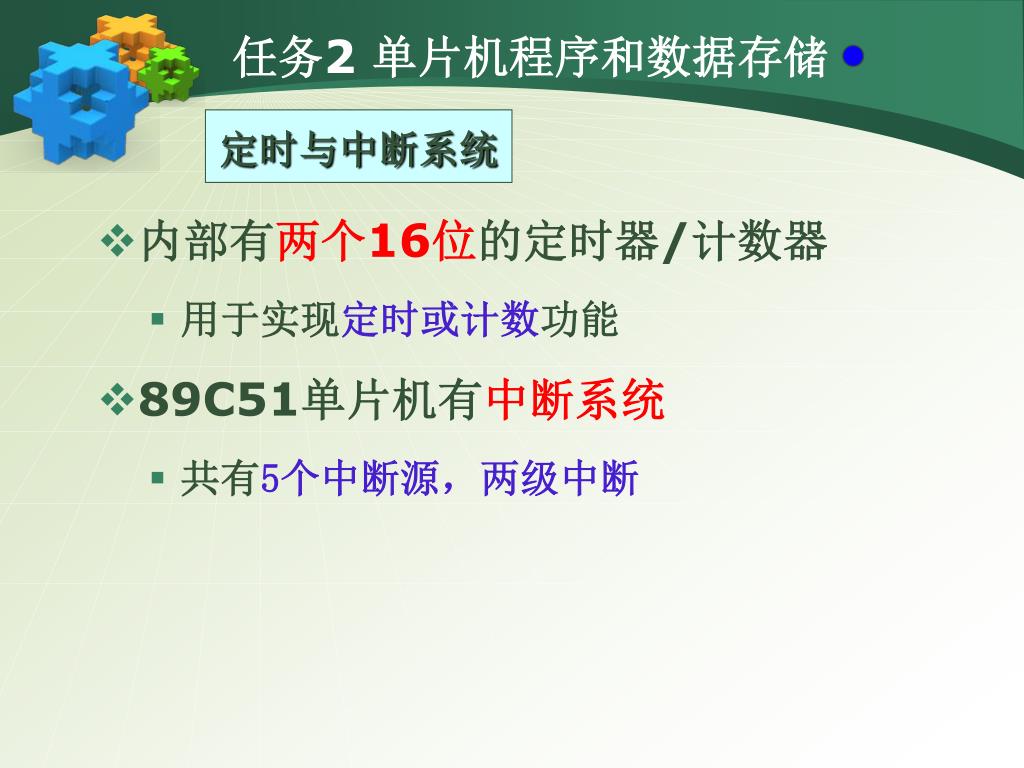

  11. 任务2 单片机程序和数据存储 定时与中断系统 • 内部有两个16位的定时器/计数器 • 用于实现定时或计数功能 • 89C51单片机有中断系统 • 共有5个中断源，两级中断

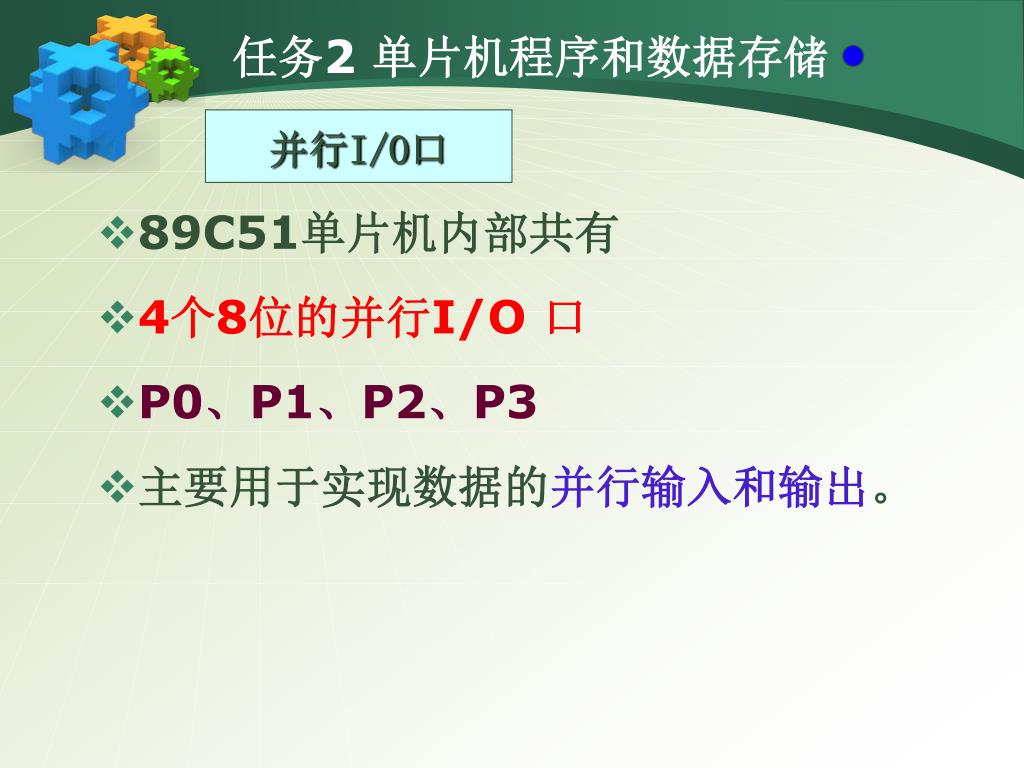

  12. 任务2 单片机程序和数据存储 并行I/O口 • 89C51单片机内部共有 • 4个8位的并行I/O 口 • P0、P1、P2、P3 • 主要用于实现数据的并行输入和输出。

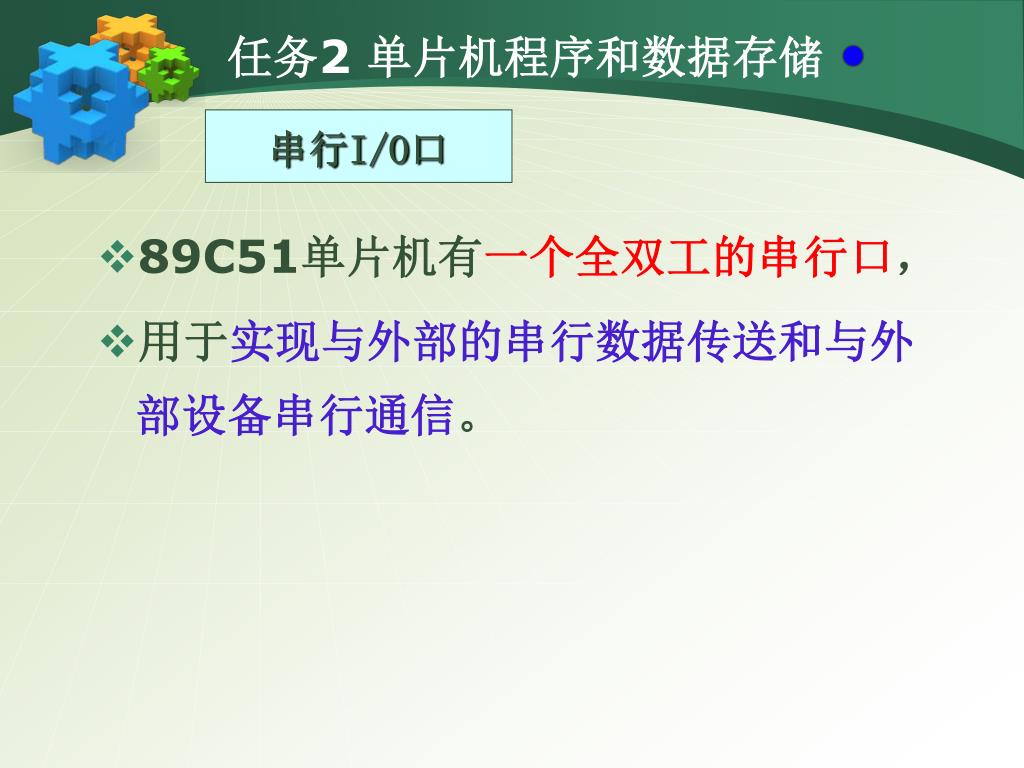

  13. 任务2 单片机程序和数据存储 串行I/O口 • 89C51单片机有一个全双工的串行口， • 用于实现与外部的串行数据传送和与外部设备串行通信。

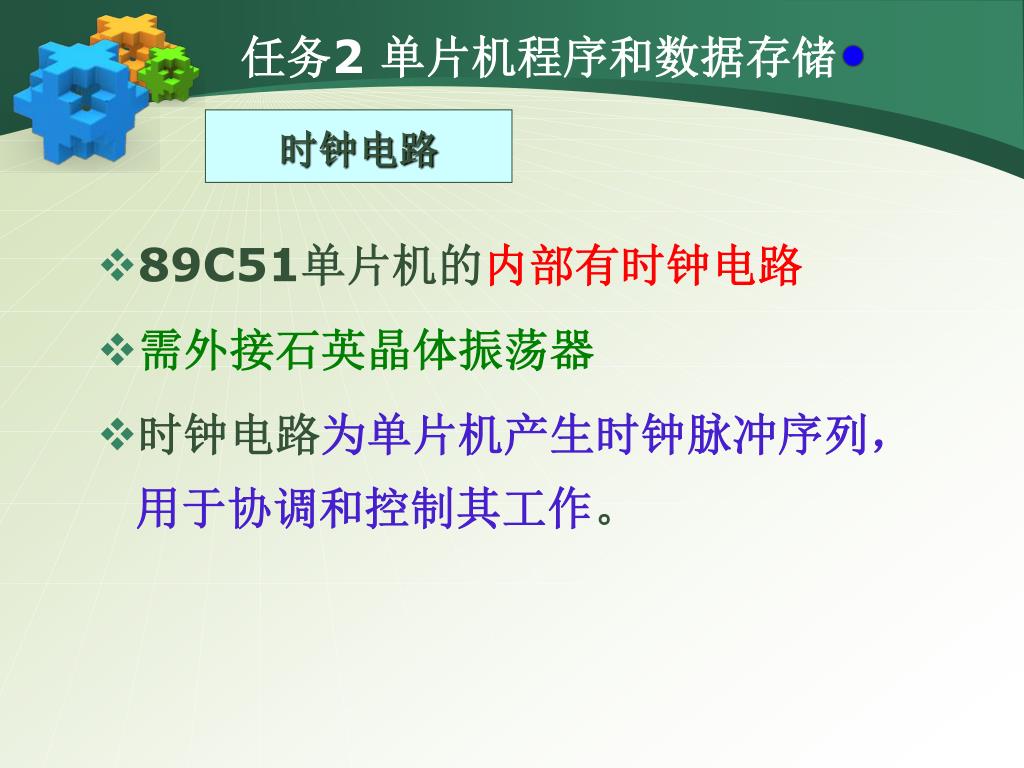

  14. 任务2 单片机程序和数据存储 时钟电路 • 89C51单片机的内部有时钟电路 • 需外接石英晶体振荡器 • 时钟电路为单片机产生时钟脉冲序列，用于协调和控制其工作。

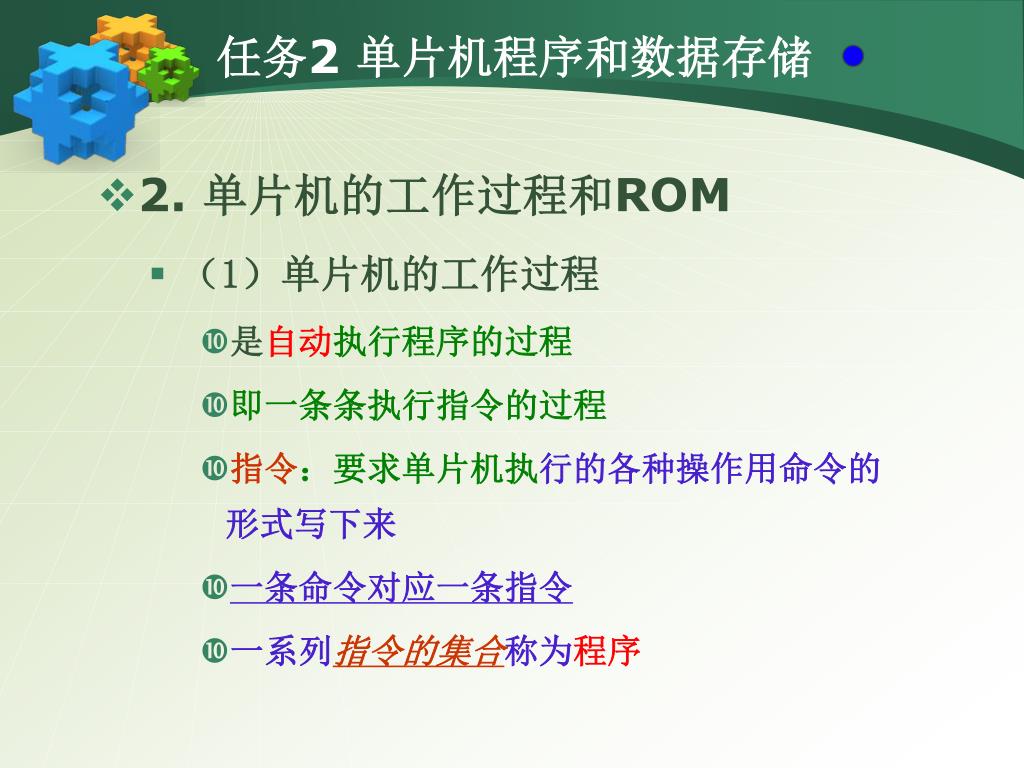

  15. 任务2 单片机程序和数据存储 • 2. 单片机的工作过程和ROM • （1）单片机的工作过程 • 是自动执行程序的过程 • 即一条条执行指令的过程 • 指令：要求单片机执行的各种操作用命令的形式写下来 • 一条命令对应一条指令 • 一系列指令的集合称为程序

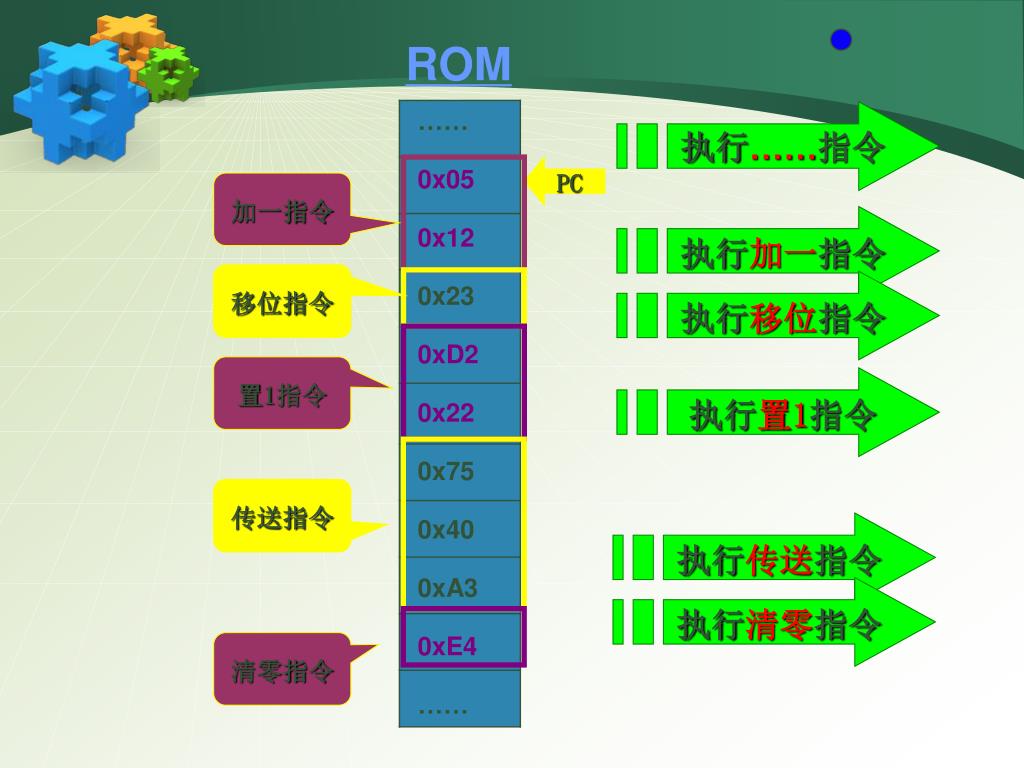

  16. ROM …… 0x05 0x12 0x23 0xD2 0x22 0x75 0x40 0xA3 0xE4 …… 执行……指令 PC 加一指令 执行加一指令 移位指令 执行移位指令 置1指令 执行置1指令 传送指令 执行传送指令 执行清零指令 清零指令

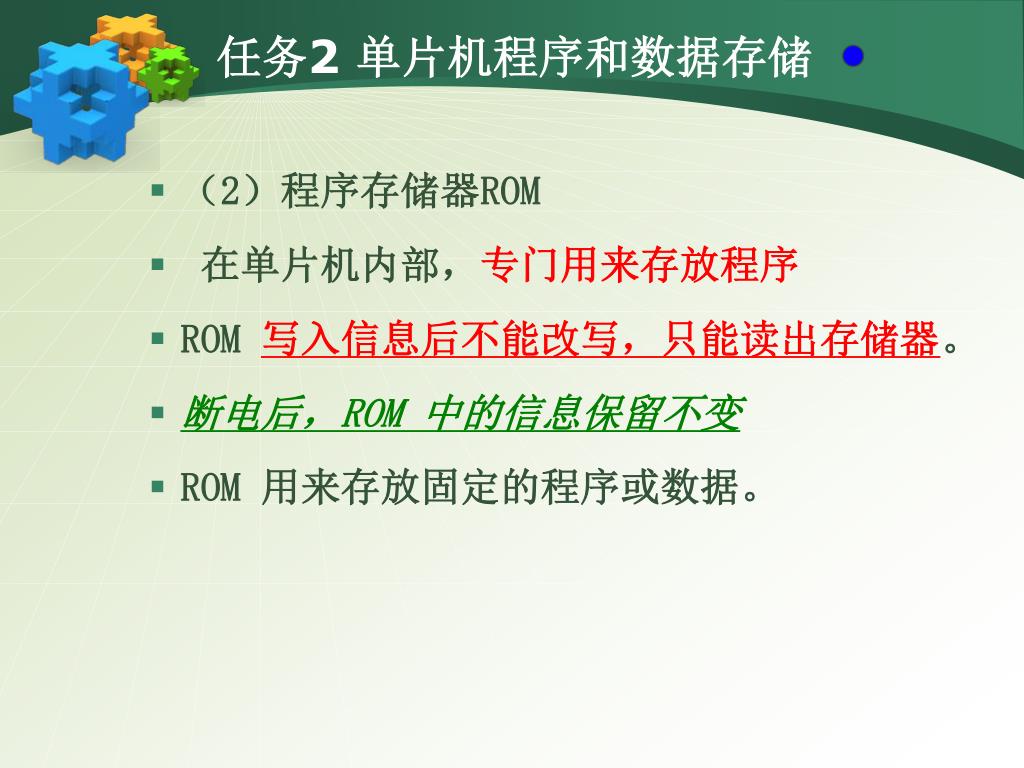

  17. 任务2 单片机程序和数据存储 • （2）程序存储器ROM • 在单片机内部，专门用来存放程序 • ROM 写入信息后不能改写，只能读出存储器。 • 断电后，ROM 中的信息保留不变 • ROM 用来存放固定的程序或数据。

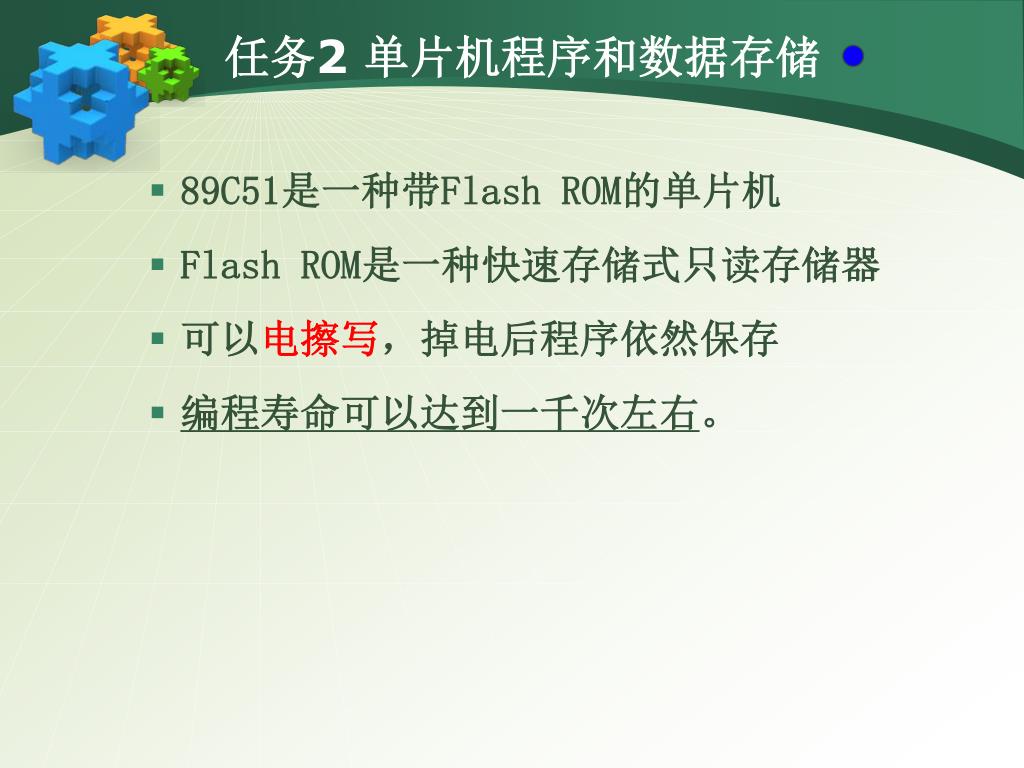

  18. 任务2 单片机程序和数据存储 • 89C51是一种带Flash ROM的单片机 • Flash ROM是一种快速存储式只读存储器 • 可以电擦写，掉电后程序依然保存 • 编程寿命可以达到一千次左右。

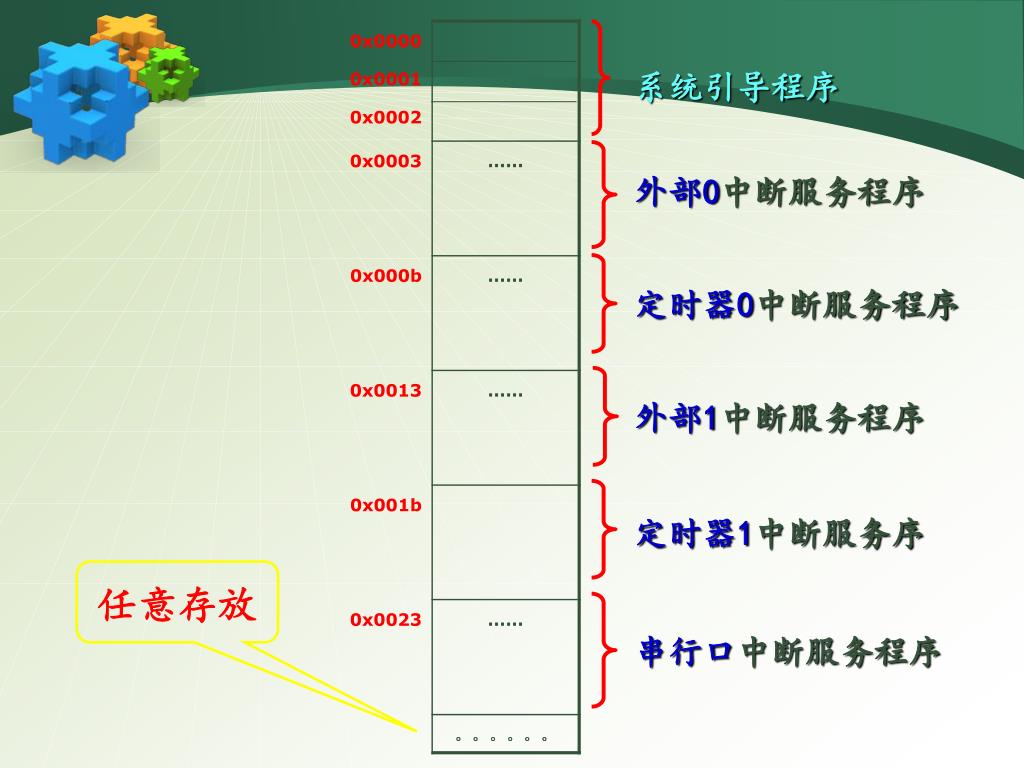

  19. 系统引导程序 外部0中断服务程序 定时器0中断服务程序 外部1中断服务程序 定时器1中断服务序 任意存放 串行口中断服务程序

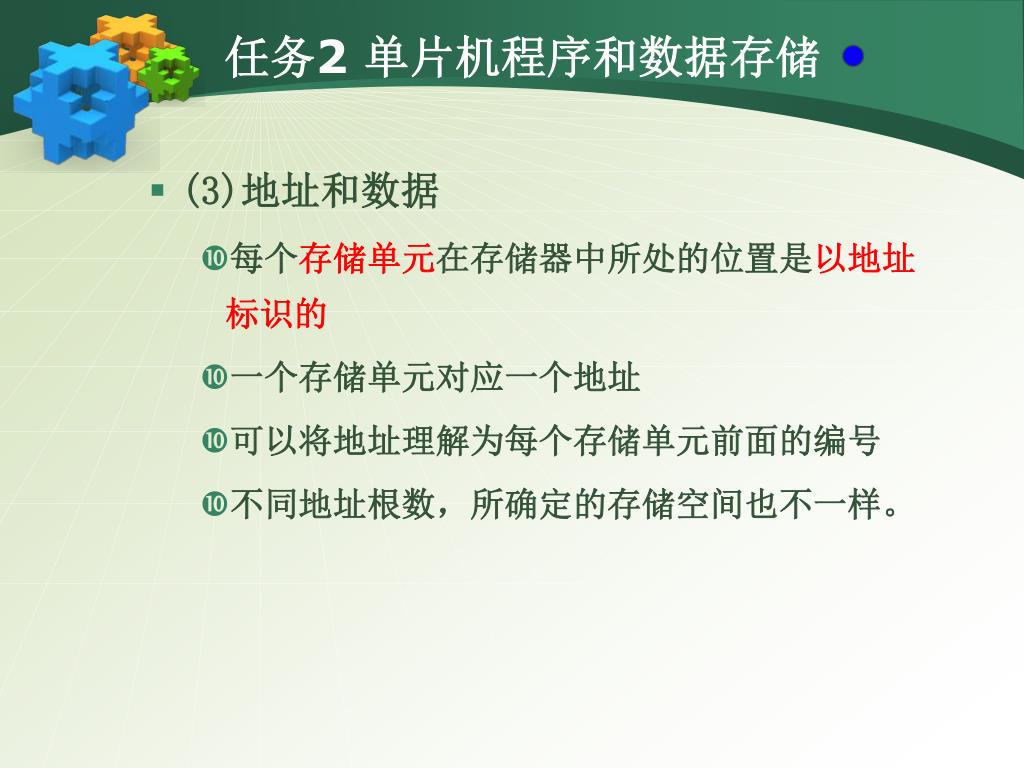

  20. 任务2 单片机程序和数据存储 • (3)地址和数据 • 每个存储单元在存储器中所处的位置是以地址标识的 • 一个存储单元对应一个地址 • 可以将地址理解为每个存储单元前面的编号 • 不同地址根数，所确定的存储空间也不一样。

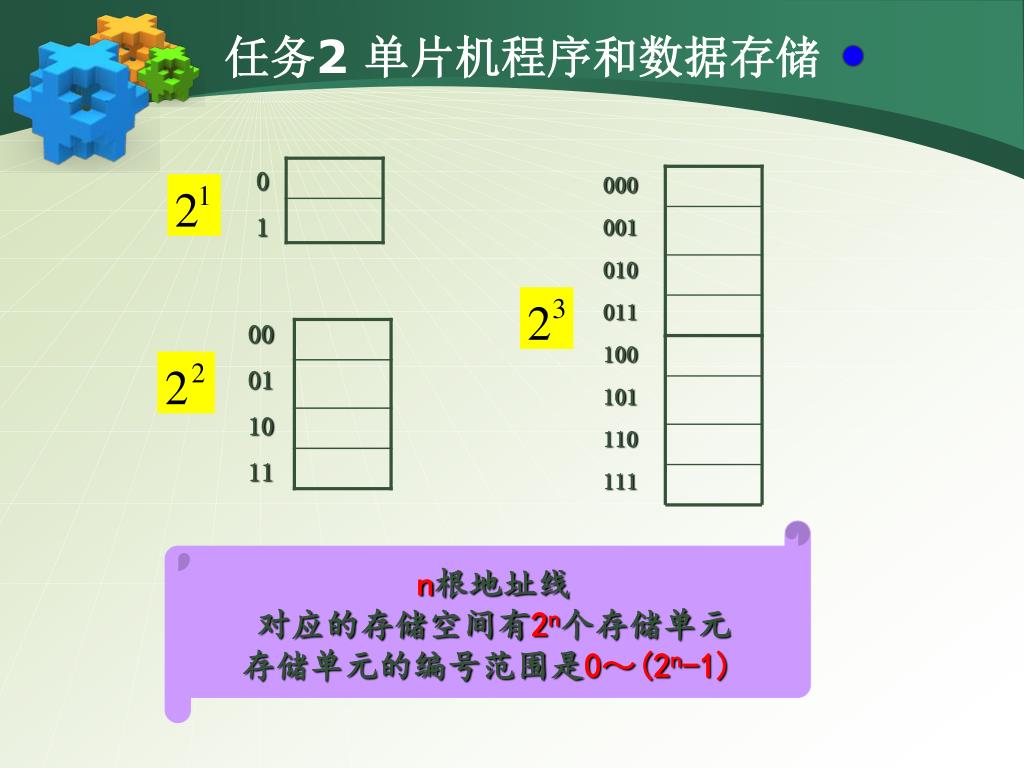

  21. 任务2 单片机程序和数据存储 0 1 000 001 010 011 100 101 110 111 00 01 10 11 n根地址线 对应的存储空间有2n个存储单元 存储单元的编号范围是0～(2n-1)

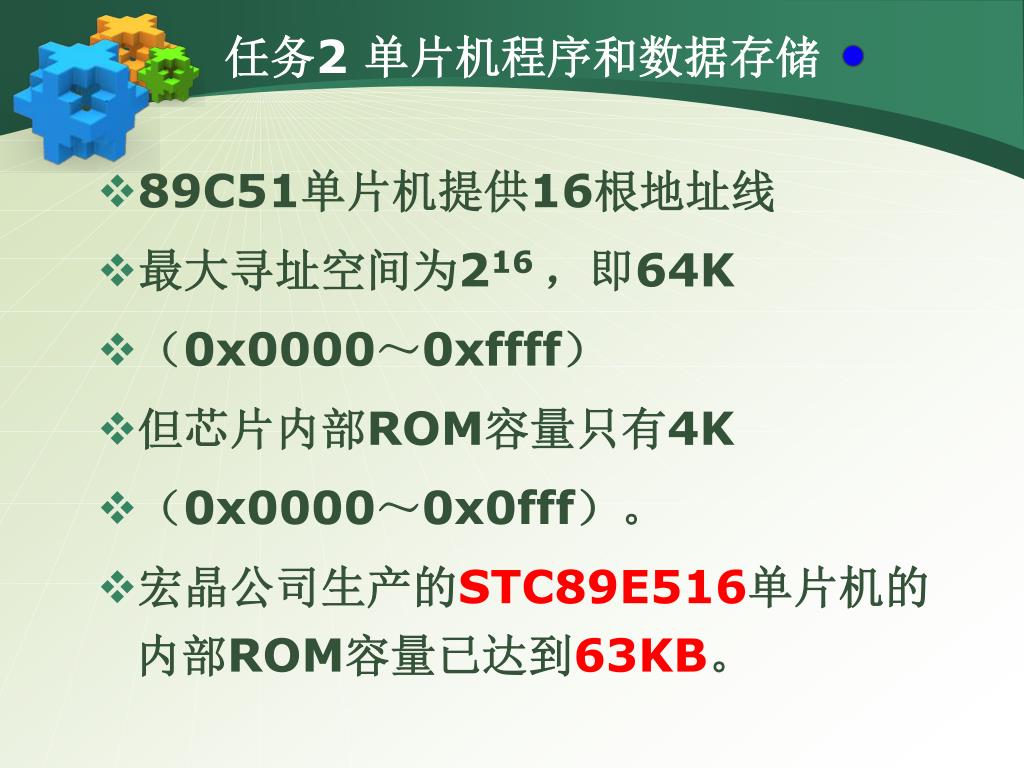

  22. 任务2 单片机程序和数据存储 • 89C51单片机提供16根地址线 • 最大寻址空间为216 ，即64K • （0x0000～0xffff） • 但芯片内部ROM容量只有4K • （0x0000～0x0fff）。 • 宏晶公司生产的STC89E516单片机的内部ROM容量已达到63KB。

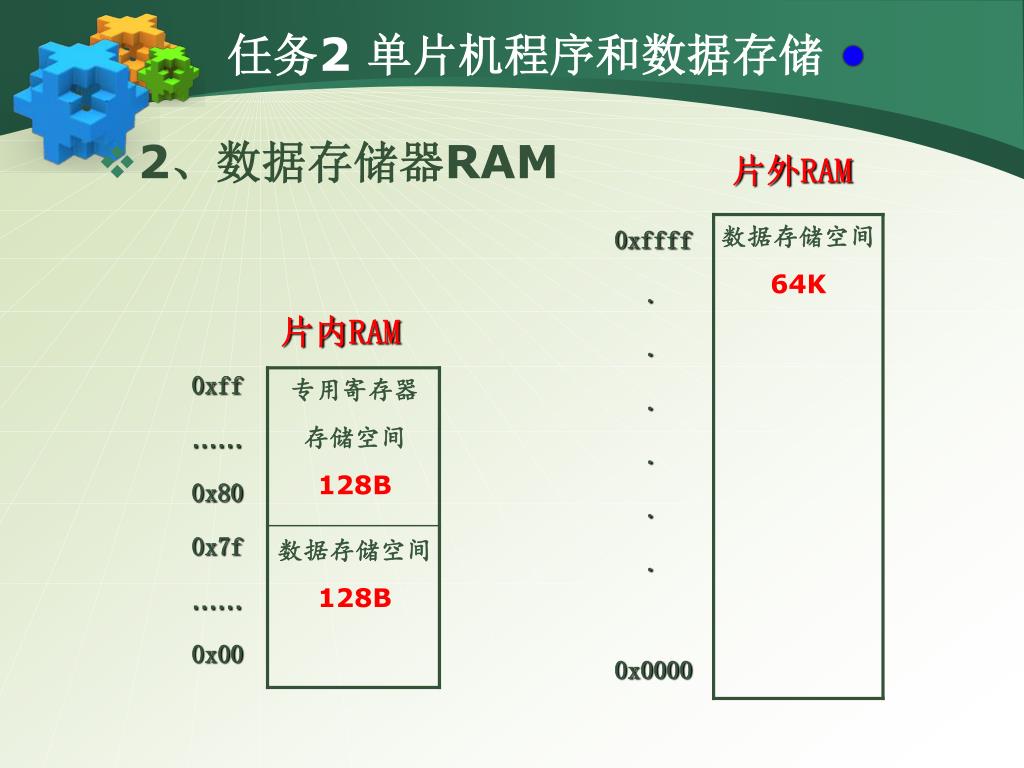

  23. 任务2 单片机程序和数据存储 片外RAM • 2、数据存储器RAM 0xffff . . . . . . 0x0000 数据存储空间 64K 片内RAM 0xff …… 0x80 0x7f …… 0x00 专用寄存器 存储空间 128B 数据存储空间 128B

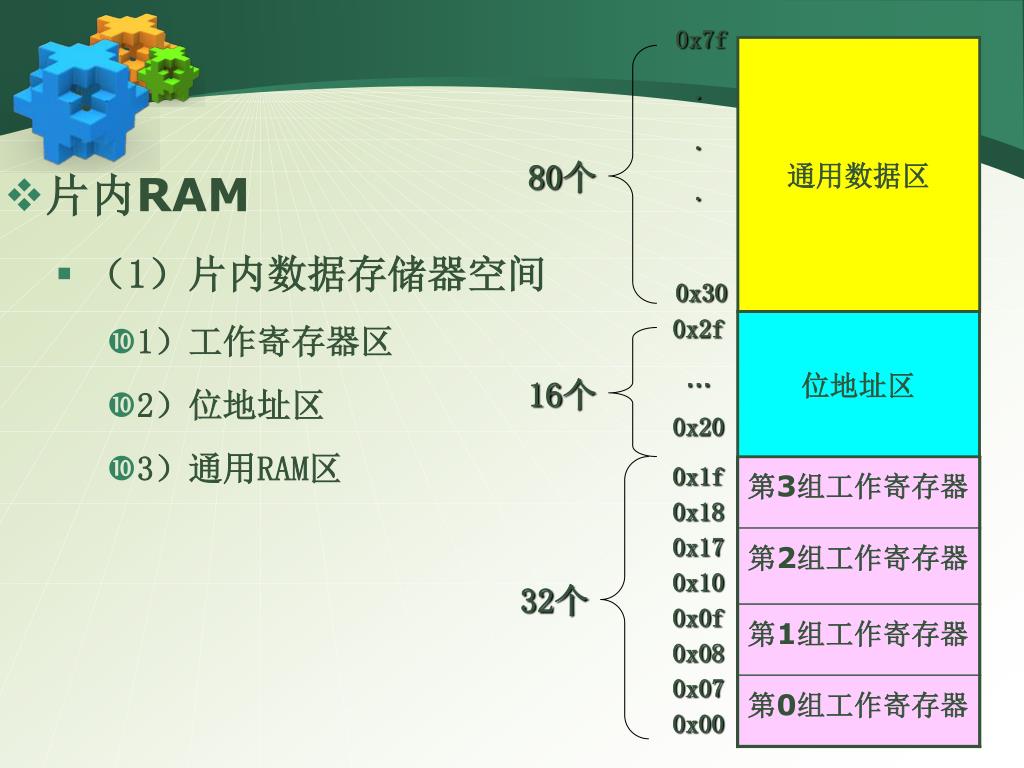

  24. 0x7f . . . 0x30 通用数据区 80个 • 片内RAM • （1）片内数据存储器空间 • 1）工作寄存器区 • 2）位地址区 • 3）通用RAM区 0x2f … 0x20 位地址区 16个 0x1f 0x18 0x17 0x10 0x0f 0x08 0x07 0x00 32个

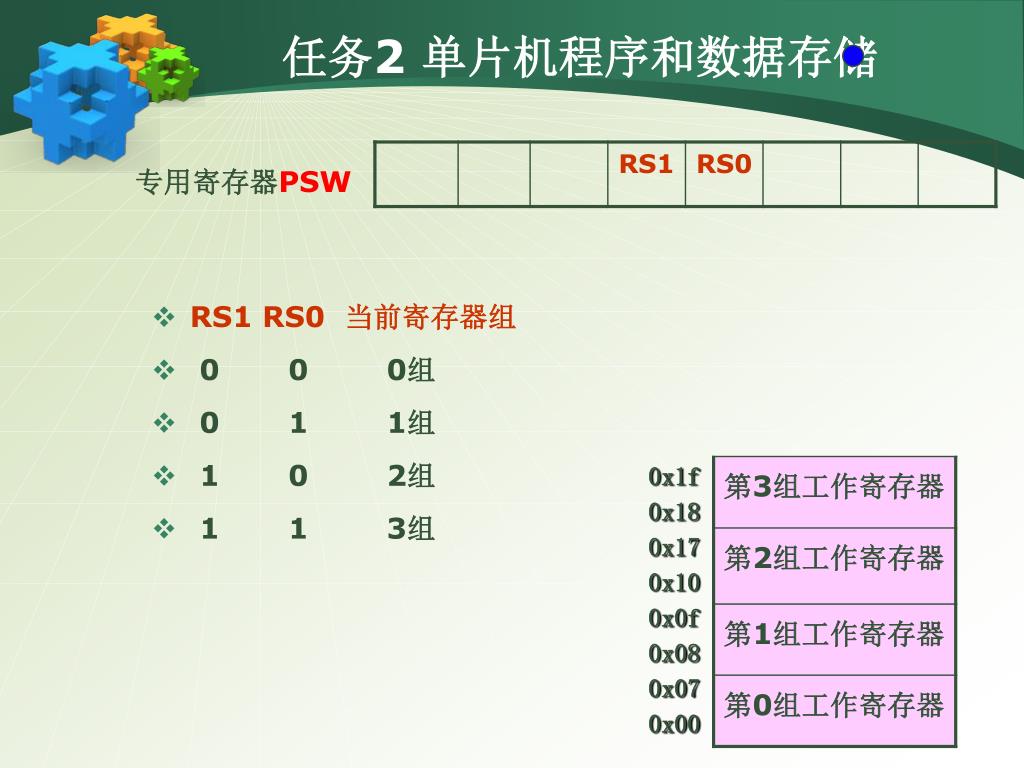

  25. 任务2 单片机程序和数据存储 专用寄存器PSW • RS1 RS0 当前寄存器组 • 0 0 0组 • 0 1 1组 • 1 0 2组 • 1 1 3组 0x1f 0x18 0x17 0x10 0x0f 0x08 0x07 0x00

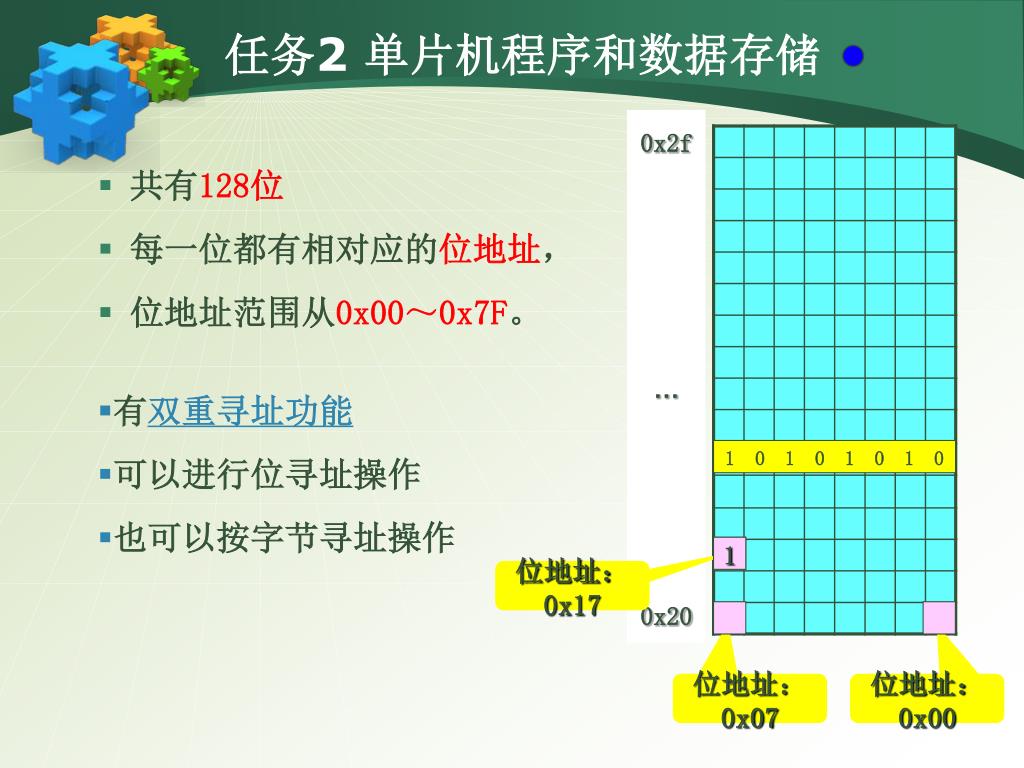

  26. 任务2 单片机程序和数据存储 0x2f … 0x20 • 共有128位 • 每一位都有相对应的位地址， • 位地址范围从0x00～0x7F。 0x2f … 0x20 位地址区 • 有双重寻址功能 • 可以进行位寻址操作 • 也可以按字节寻址操作 1 0 1 0 1 0 1 0 1 位地址：0x17 位地址：0x07 位地址：0x00

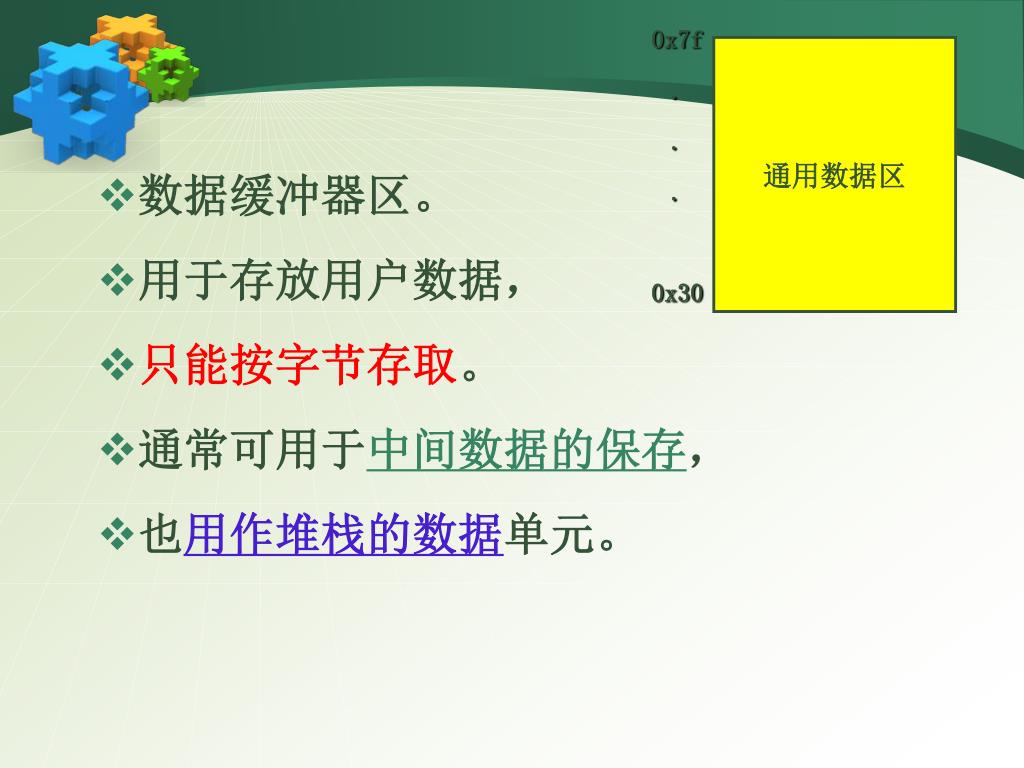

  27. 0x7f . . . 0x30 通用数据区 • 数据缓冲器区。 • 用于存放用户数据， • 只能按字节存取。 • 通常可用于中间数据的保存， • 也用作堆栈的数据单元。

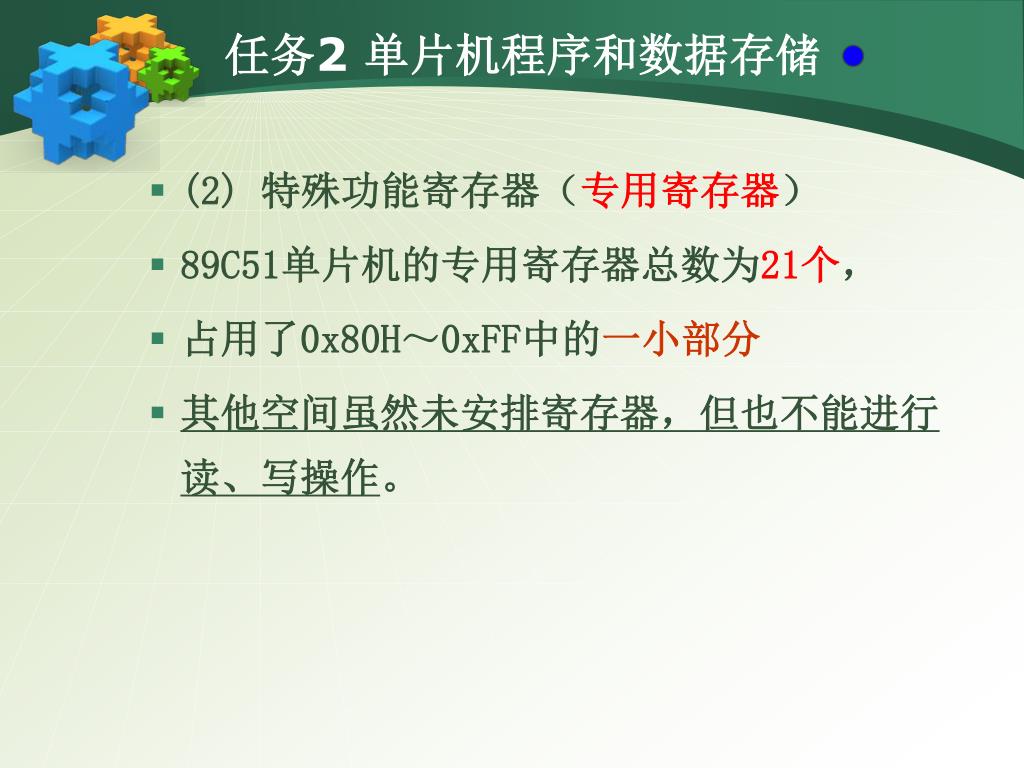

  28. 任务2 单片机程序和数据存储 • (2) 特殊功能寄存器（专用寄存器） • 89C51单片机的专用寄存器总数为21个， • 占用了0x80H～0xFF中的一小部分 • 其他空间虽然未安排寄存器，但也不能进行读、写操作。

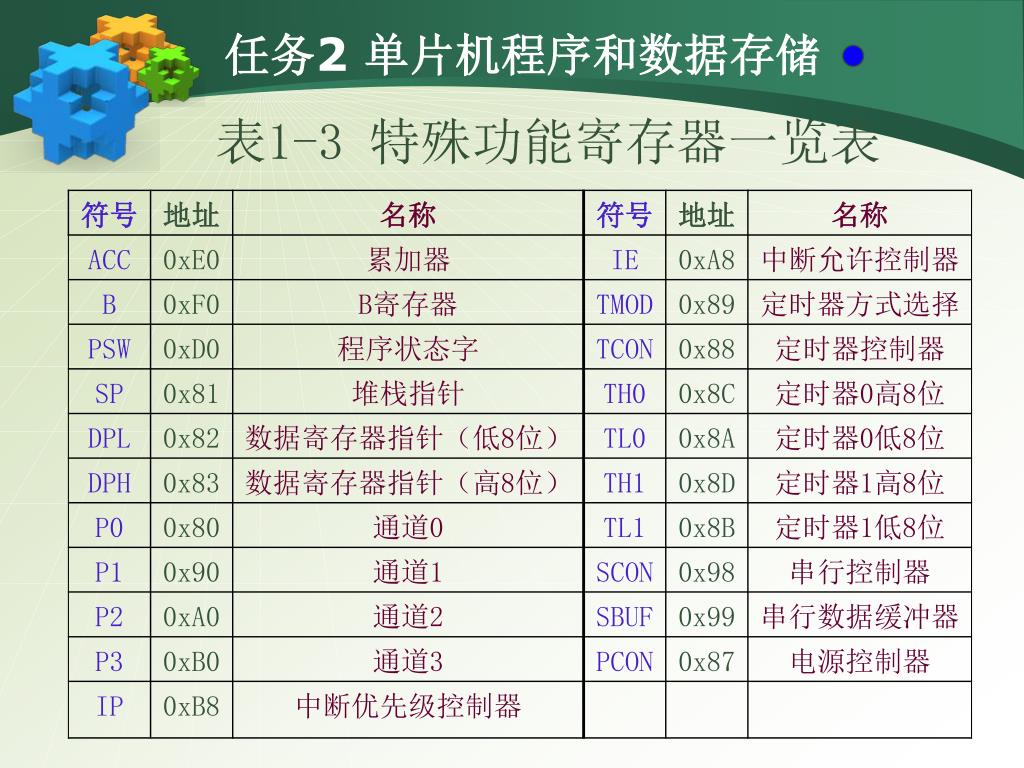

  29. 任务2 单片机程序和数据存储 表1-3 特殊功能寄存器一览表

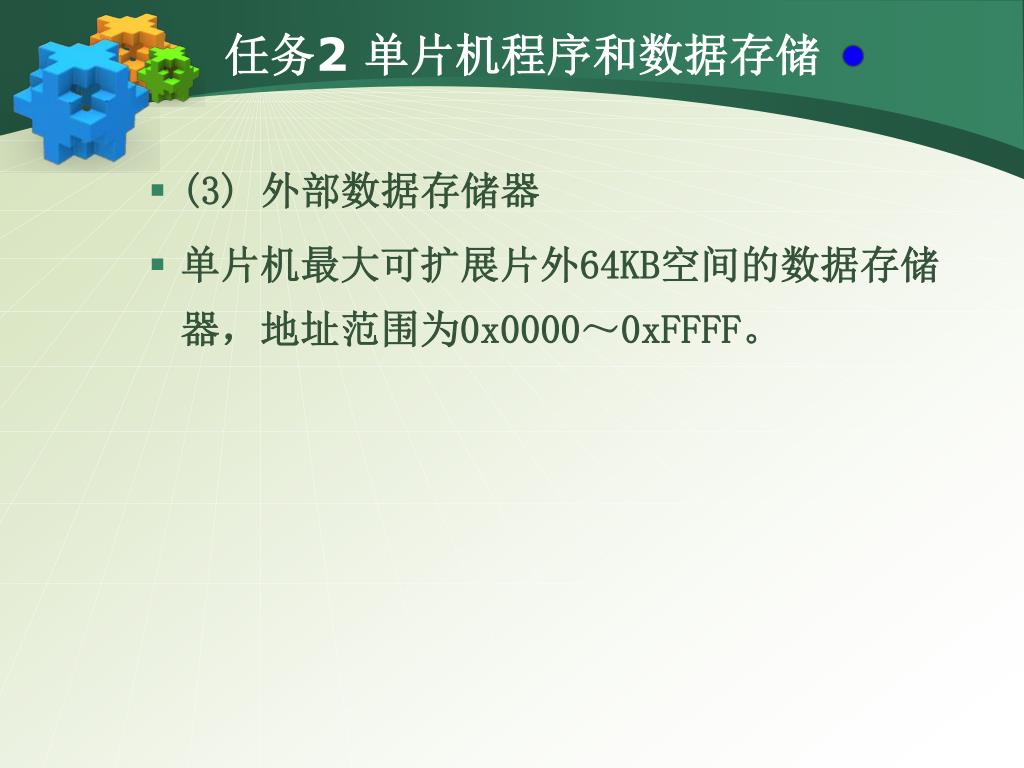

  30. 任务2 单片机程序和数据存储 • (3) 外部数据存储器 • 单片机最大可扩展片外64KB空间的数据存储器，地址范围为0x0000～0xFFFF。

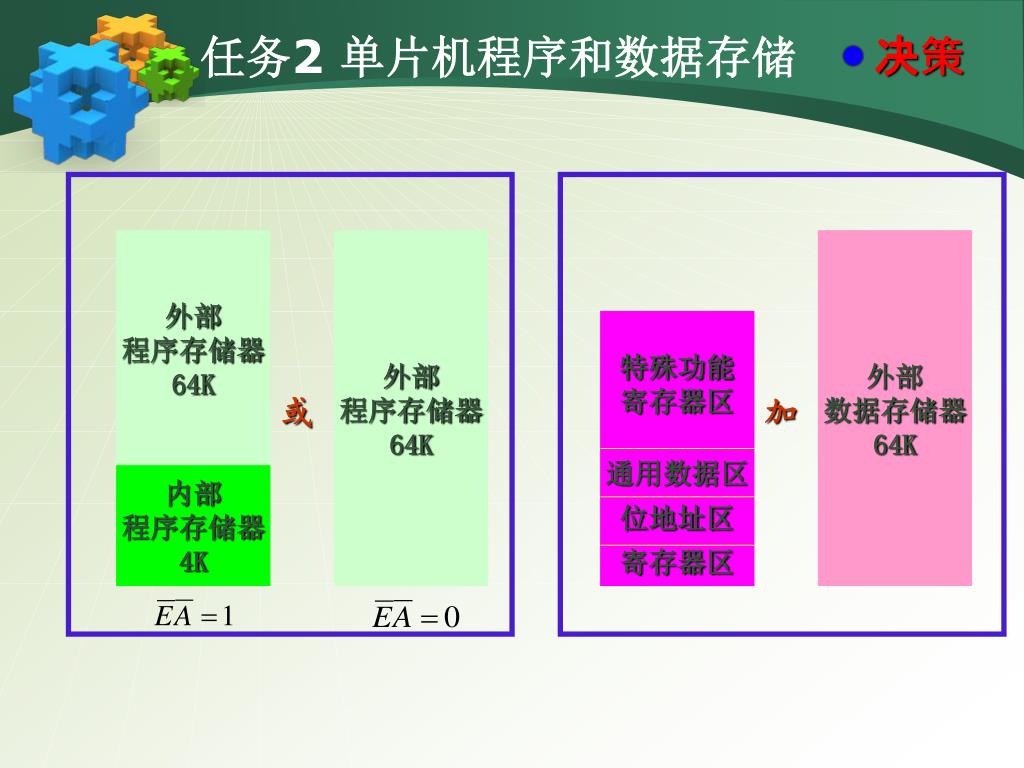

  31. 决策 任务2 单片机程序和数据存储 外部 程序存储器 64K 外部 程序存储器 64K 外部 数据存储器 64K 特殊功能 寄存器区 通用数据区 位地址区 寄存器区 或 加 内部 程序存储器 4K

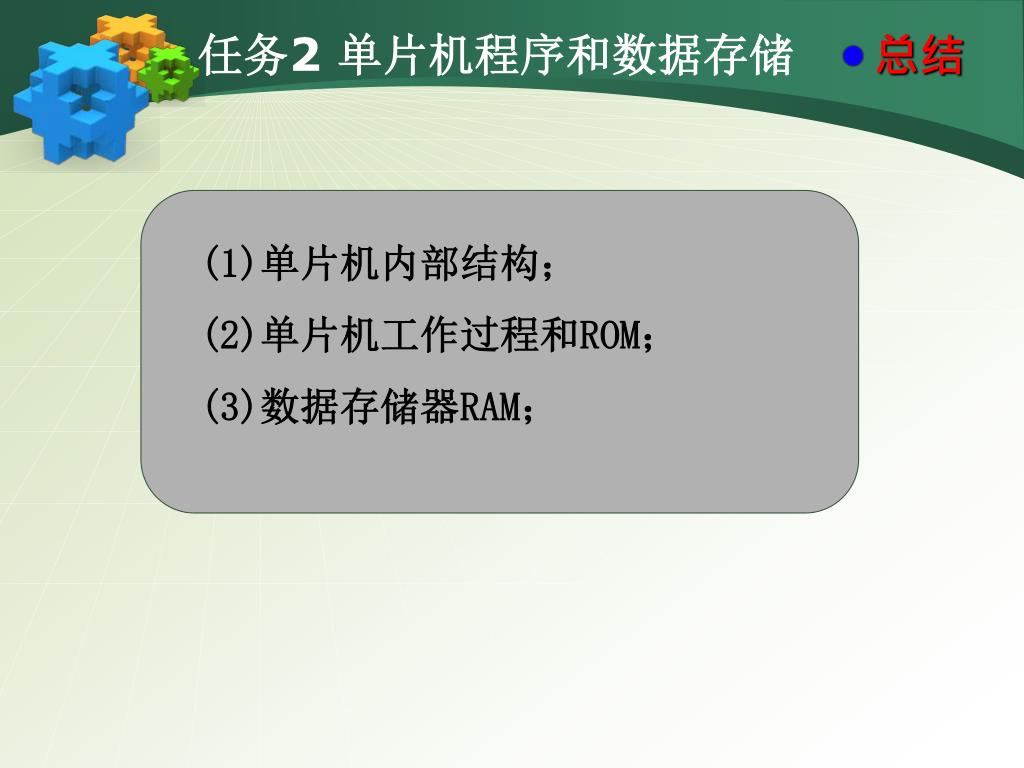

  32. 总结 任务2 单片机程序和数据存储 (1)单片机内部结构； (2)单片机工作过程和ROM； (3)数据存储器RAM；

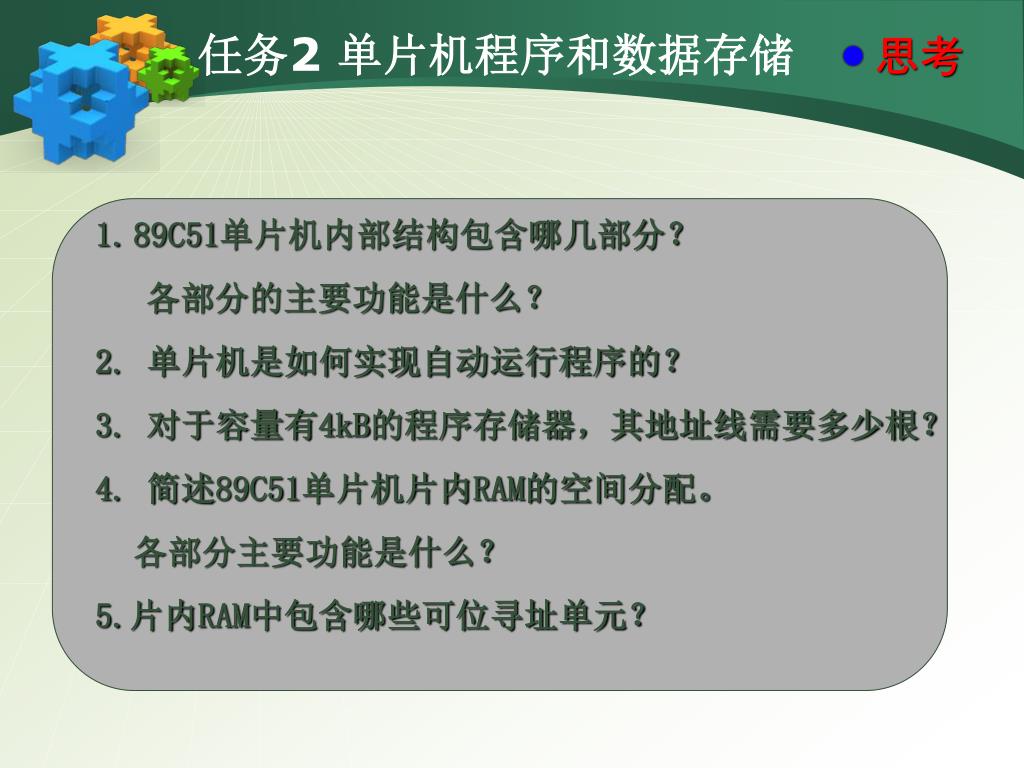

  33. 思考 任务2 单片机程序和数据存储 • 89C51单片机内部结构包含哪几部分？ • 各部分的主要功能是什么？ • 2. 单片机是如何实现自动运行程序的？ • 3. 对于容量有4kB的程序存储器，其地址线需要多少根？ • 4. 简述89C51单片机片内RAM的空间分配。 • 各部分主要功能是什么？ • 5.片内RAM中包含哪些可位寻址单元？

  34. Thank You !
