TMS320C24X 寻址方式和指令系统汇编语言例程讲解 DSP芯片技术及应用

例一： 1 完成Z=X+Y; 2 将位于数据区地址201H开始的4个单元的数值复制到300H开始的4个单元； DSP芯片技术及应用

.global start ；定义全局标号 .sect “.reset” B start ；汇编语言程序的执行直接从用户指定的入口开始，此处，start是入口标号，这个标号可自定；在CC中，可以在optional 中注明汇编程序的入口地址，那么该段可以不用编写 DSP芯片技术及应用

.text .bss x,1 ；三个变量各为一个字；（16位，非初始化段） .bss y,1 .bss z,1 .text start: DSP芯片技术及应用

ldp #x ; 因下面诸变量使用直接 ；寻址，装载DP值 splk #1,x ; 变量赋初值，x=1 splk #2,y ; y=2 lacc x ; 将x的值装载至累加器 add y ; 累加器加上y的值 sacl z ; 将累加器结果（32位）的低；16位存放到变量z DSP芯片技术及应用

ldp #4 ; 直接寻址，装载DP值，页指 ；针指向片内数据区DARAM B0 splk #1,1 ; 绝对地址201H开始的四个单元；存1，2，3，4 splk #2,2 splk #3,3 splk #4,4 DSP芯片技术及应用

; 以下使用间接寻址将201H开始的4个单元的数 ; 转存到300H开始的4个单元 lar ar0,#201h ; 源起始地址存在辅助寄存器0 lar ar1,#300h ; 目的起始地址存在辅助寄存器1 lar ar2,#3 ; 循环计数值为移动数-1 mar*,ar0 ; 设置当前辅助寄存器为ar0 DSP芯片技术及应用

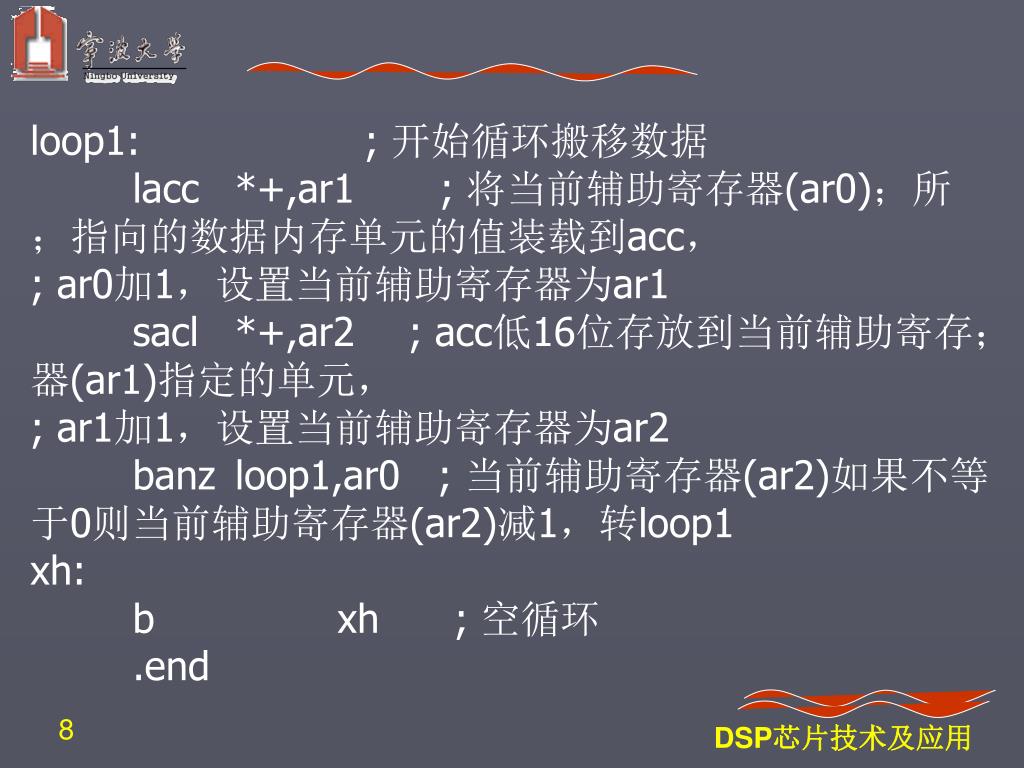

loop1: ; 开始循环搬移数据 lacc *+,ar1 ; 将当前辅助寄存器(ar0)；所；指向的数据内存单元的值装载到acc， ; ar0加1，设置当前辅助寄存器为ar1 sacl *+,ar2 ; acc低16位存放到当前辅助寄存；器(ar1)指定的单元， ; ar1加1，设置当前辅助寄存器为ar2 banz loop1,ar0 ; 当前辅助寄存器(ar2)如果不等于0则当前辅助寄存器(ar2)减1，转loop1 xh: b xh ; 空循环 .end DSP芯片技术及应用

移动部分另一种方法： mar*,ar1 rpt #3 bldd #201h，*+ DSP芯片技术及应用

例二： 完成汇编编程中中断矢量的段的编写 DSP芯片技术及应用

DSP芯片技术及应用

混编中要注意的冠以符号的汇编伪指令 .ref 识别在当前模块中使用但在其他模块中定义的符号 .def 识别在当前模块中定义且可以被其他模块使用的符号 .global 声明外部符号以便在连接时它可以用至其他模块本指令对于已定义的符号起.def的作用，对未定义的符号起.ref作用 DSP芯片技术及应用
