  1. Tablet Grafis XI MM

  2. Apa itu Tablet Grafis? Perangkatkeras (hardware) atau input device komputer yang membolehkanpemakainyauntukmenggambardengantangandanmemasukkangambaratausketsalangsungkekomputer, layaknyamenggambardiataskertasmenggunakanpensil.

  3. Sejarah dan Latar Belakang Pada awalnya dikenal sebagai spark (busi/percikan api) atau tablet akustik yang menggunakan stylus dengan cara kerja yang mengubah percikan pada busi (spark plug). Sistem ini relatif rumit dan mahal, selain itu juga sensitif terhadap suara bising dari luar, dikarenakan salah satu instrumen dalam system ini adalah mikrofon yang menerjemahkan percikan tadi ke dalam sinyal listrik.

  4. Tablet Grafis yang bisa disebut paling mirip dengan tablet grafis masa kini adalah RAND Tablet yang dikenal juga sebagai Grafacon (Graphic Converter), pertama kali diluncurkan pada 1964. RAND tablet menggunakan susunan kabel yang saling silang di bawah alas yang menerjemahkan koordinat vertikal dan horizontal ke dalam sinyal – sinyal listrik. Stylus kemudian menerima kembali sinyal tersebut, yang kemudian diterjemahkan kembali sebagai informasi posisi koordinat.

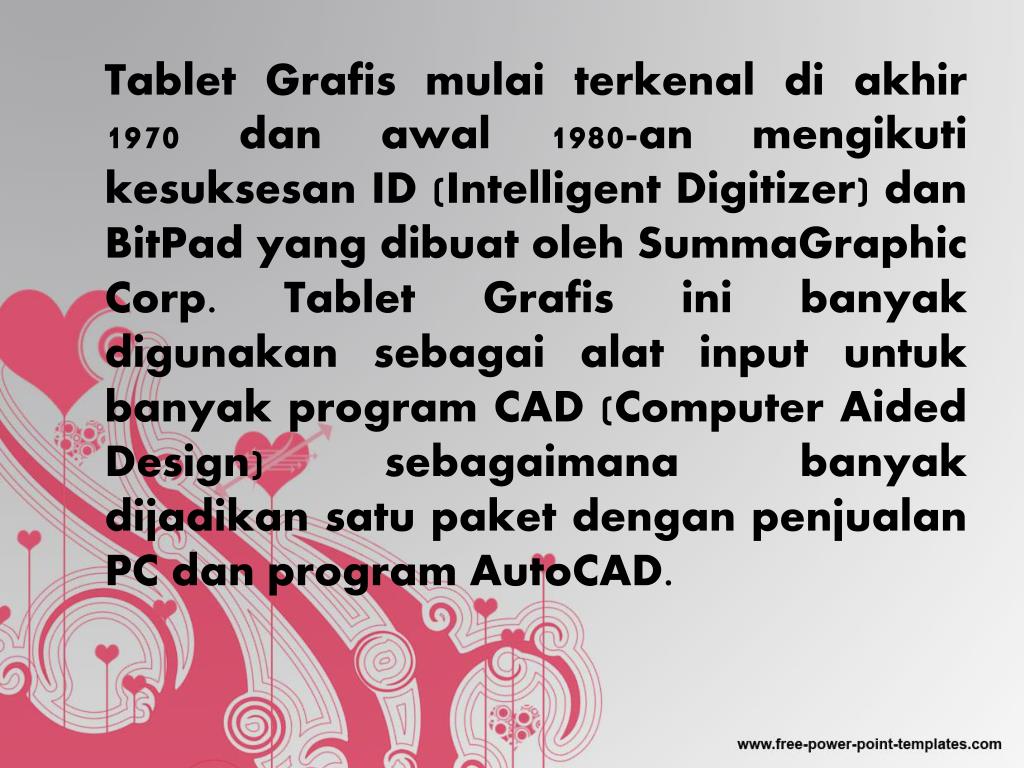

  5. Tablet Grafis mulai terkenal di akhir 1970 dan awal 1980-an mengikuti kesuksesan ID (Intelligent Digitizer) dan BitPad yang dibuat oleh SummaGraphic Corp. Tablet Grafis ini banyak digunakan sebagai alat input untuk banyak program CAD (Computer Aided Design) sebagaimana banyak dijadikan satu paket dengan penjualan PC dan program AutoCAD.

  6. Summagraphic juga membuat versi pabrikan dari BitPad yang dipasarkan oleh Apple Computer sebagai aksesori komputer buatan mereka. Tablet jenis ini menggunakan teknologi ‘magnetostrictive’ yang menggunakan jaringan yang terbuat dari alloy spesial yang diregangkan ke dalam sebuah lapisan padat untuk mengukur secara tepat letak stylus atau kursor.

  7. Tablet untuk PC rumahan yang pertama adalah KoalaPAD, walaupun awalnya ditujukkan untuk digunakan pada Apple II, KoalaPad memperluas penggunaannya hingga dapat digunakan pada TRS-80, Commodore 64 dan komputer Atari 8-bit. Sebenarnya Atari sendiri juga memproduksi Tablet Grafis dan diakui kualitasnya cukup baik.

  8. Cara penggunaan • Tablet pasif Jenis inilah yang paling umum digunakan pada saat ini, khususnya buatan Wacom, menggunakan teknologi induksi electromagnetik, di mana baik jaringan vertical dan horizontal dari tablet berfungsi mentransmisikan dan menerima sinyal induksi tersebut.

  9. Adapun kapan saat harus mentransmisikan dan menerima sinyal listrik ditentukan oleh Stylus. Sistem terbaru dari tablet Grafis biasanya menambahkan fitur sensitif terhadap tekanan (pressure-sensitive) dan satu atau lebih tombol untuk mengaktifkannya, yang ditempatkan di stylus, bukan pada alasnya. Dengan menggunakan sinyal elektromagnetik, berarti tablet yang menggunakan cara ini tidak membutukan baterai sebagai sumber energi tambahan.

  10. 2. Tablet aktif Tablet jenis ini menggunakan sumber energi tambahan berupa baterai untuk menghasilkan kualitas grafis yang lebih baik. Tablet jenis ini biasanya harganya lebih mahal.

  11. Kursor (disebut juga puck) berfungsi layaknya mouse pada komputer, hanya saja kursor ini dapat memiliki sebanyak 16 tombol dan memiliki jendela dengan helai-helai rambut (crosshairs) di dalamnya sebagai tempat posisi ujung titik yang dituju. Sementara Pena digital (disebut juga stylus) mirip dengan pena ballpoint, hanya saja memakai tidak memakai tinta melainkan dilengkapi oleh ujung elektronik.

  12. Bagian-bagian Tablet Grafis Sebuah Tablet Grafis terdiri dari tablet digital dan sebuah kursor ataupun sebuah pena digital (pen). Tablet digital memiliki permukaan yang pipih sebagai alas gambar yang terdiri atas perlengkapan elektronik yang dapat mendeteksi gerakan kursor atau pena digital kemudian menerjemahkannya menjadi sinyal digital yang dikirim langsung ke komputer.

  13. Setiap titik atau gerakan pada tablet merepresentasikan titik atau gerakan pada layer monitor, inilah yang membedakannya dengan fungsi mouse yang tergantung pada letak kursor. Hasil gambar tidak akan terlihat pada tablet itu sendiri, melainkan pada monitor komputer.

  14. Tablet berbeda dengan teknologi layar sentuh (touchscreen), karena graphic tablet memiliki tingkat kepresisian yang lebih tinggi dan tidak dapat dioperasikan hanya dengan sentuhan tangan, tetapi harus dengan stylus (kecuali bagi yang sudah dilengkapi fitur pressure sensitive). Selain versi umum, tersedia juga versi khusus anak – anak dengan teknologi yang lebih sederhana dan fitur yang jauh lebih sedikit, sehingga harganya juga lebih murah.

  15. Aksesoris Aksesori yang pertama kali digunakan untuk tablet adalah stylus yang berbentuk seperti mouse, hanya saja cara penggunaannya berbeda. Saat ini, semua graphic tablet dilengkapi dengan stylus dan mouse, selain itu untuk beberapa tipe yang lebih mahal biasanya juga dilengkapi berbagai peralatan lain untuk mendukung kualitas grafis yang lebih baik.

  16. Stylus Alat ini berbentuk seperti pulpen biasa, hanya saja tidak menggunakan tinta. Sebagian besar stylus saat ini dilangkapi dengan fitur pressure-sensitive, yang tingkatannya berbeda tergantung pada tingkatan graphic tablet itu sendiri. Stylus dari graphic tablet tingkat rendah biasanya memiliki 256 level sensitivitas, tingkat menengah 512 level dan tingkat tinggi 1024 level.

  17. Penghapus Stylus Sama seperti penghapus pensil, alat ini ditempatkan di bagian atas Stylus dan cara penggunaannya pun tidak ada bedanya dengan penghapus pensil biasa. Selain sebagai penghapus, alat ini juga dapat difungsikan sebagai kuas, yang tentunya juga memiliki tingkat sensitivitas sendiri.

  18. Mouse Agak berbada dengan mouse biasa, mouse yang digunakan pada graphic tablet biasanya memiliki tingkat keakuratan yang relatif tinggi dan mampu digunakan dengan dua macam cara; absolute dan relatif. Cara absolute adalah cara penggunaan mouse dengan tingkat kepresisian tinggi (biasanya digunakan untuk mendukung stylus), sedangkan cara relative adalah cara penggunaan mouse seperti biasa.

  19. Sebenarnya ada banyak peralatan lain untuk mendukung pengoperasian graphic tablet, namun seperti yang telah dibicarakan di atas, hal itu bergantung kepada tingkatan graphic tablet itu sendiri. Makin mahal maka peralatan pendukungnya juga makin lengkap.

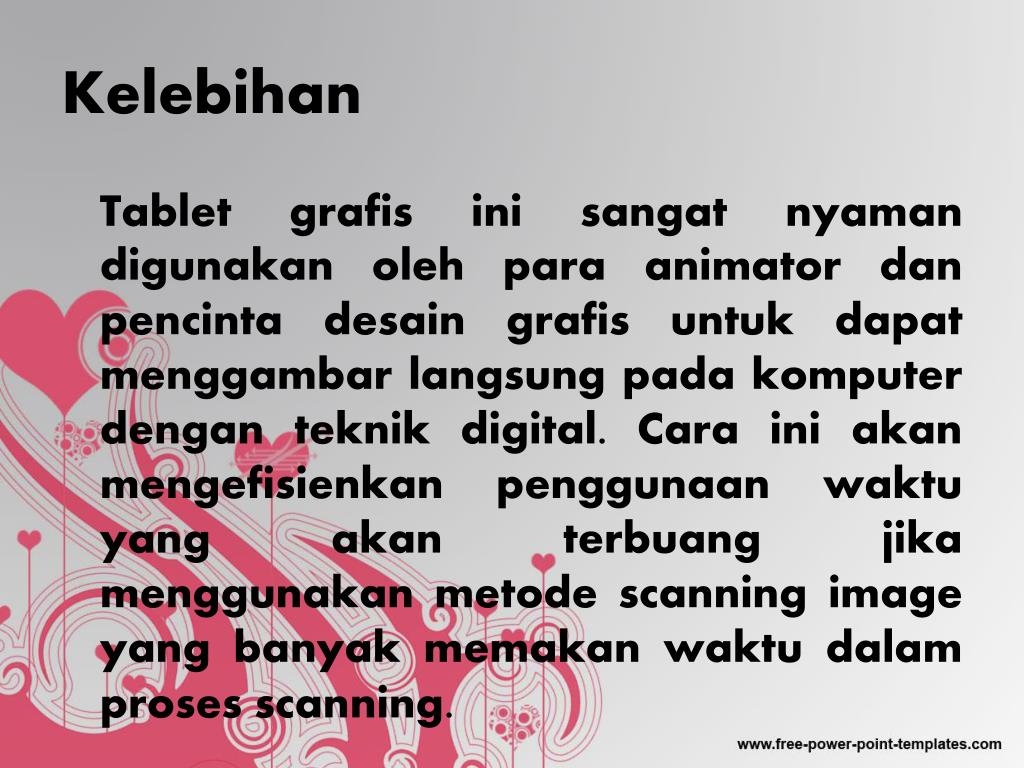

  20. Kelebihan Tablet grafis ini sangat nyaman digunakan oleh para animator dan pencinta desain grafis untuk dapat menggambar langsung pada komputer dengan teknik digital. Cara ini akan mengefisienkan penggunaan waktu yang akan terbuang jika menggunakan metode scanning image yang banyak memakan waktu dalam proses scanning.

  21. Kesimpulan Tablet Grafis adalah alat input yang memungkinkan penggunanya untuk menggambar pada komputer dengan tangan, seperti menggambar di atas kertas. Umumnya terdiri dari dua bagian yaitu, tablet digital sebagai alas gambar dan stylus pen sebagai alat untuk menggambar.
