Street Light / Park Lamps / SecurityLamps //LED 램프 태양광 가로등 및 에너지절약형LED 등기구제안서

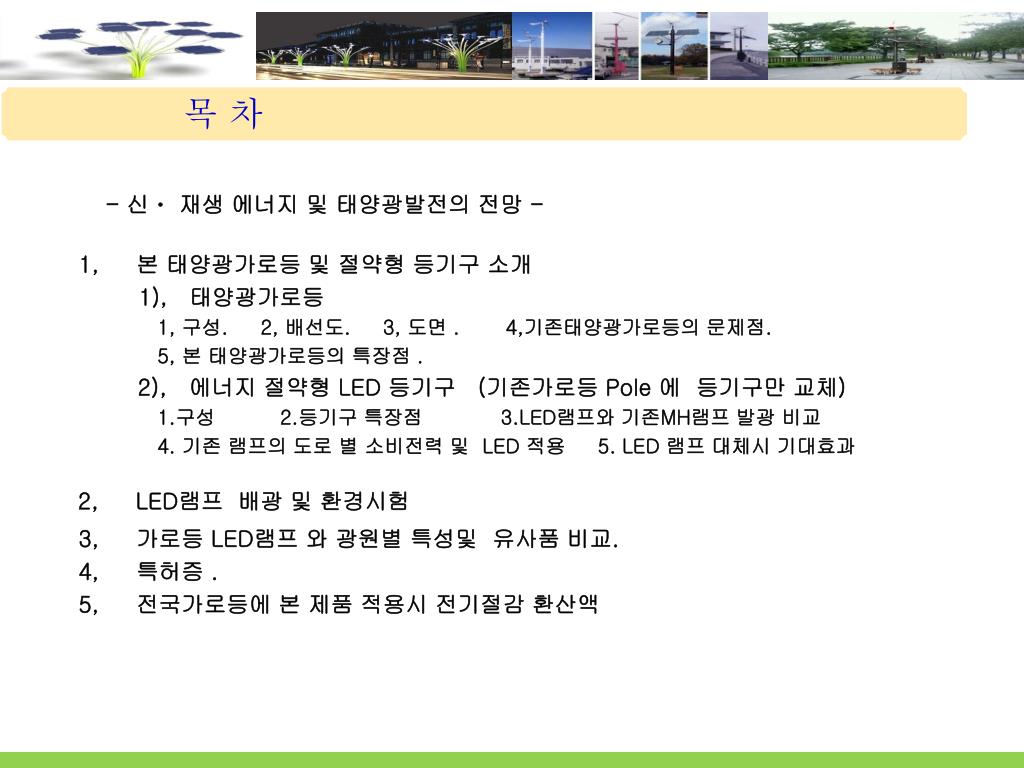

목 차 - 신ㆍ 재생 에너지 및 태양광발전의 전망 - 1, 본 태양광가로등 및 절약형 등기구 소개 1), 태양광가로등 1, 구성. 2, 배선도. 3, 도면 . 4,기존태양광가로등의 문제점. 5, 본 태양광가로등의 특장점 . 2), 에너지 절약형 LED 등기구(기존가로등 Pole 에 등기구만 교체) 1.구성 2.등기구 특장점 3.LED램프와 기존MH램프 발광 비교 4. 기존 램프의 도로 별 소비전력 및 LED 적용 5. LED 램프 대체시 기대효과 3, 가로등 LED램프 와 광원별 특성및 유사품 비교. 4, 특허증 . 5, 전국가로등에 본 제품 적용시 전기절감 환산액 2, LED램프 배광 및 환경시험

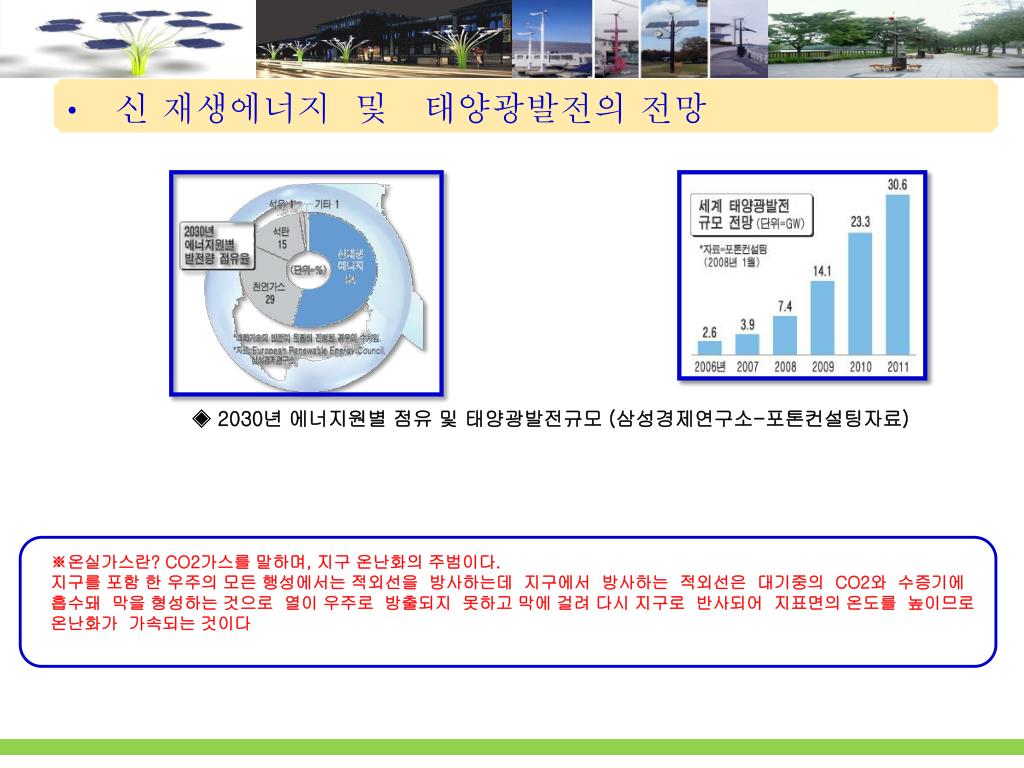

신 재생에너지 및 태양광발전의 전망 ◈ 2030년 에너지원별 점유 및 태양광발전규모 (삼성경제연구소-포톤컨설팅자료) ※온실가스란? CO2가스를 말하며, 지구 온난화의 주범이다. 지구를 포함 한 우주의 모든 행성에서는 적외선을 방사하는데 지구에서 방사하는 적외선은 대기중의 CO2와 수증기에 흡수돼 막을 형성하는 것으로 열이우주로 방출되지 못하고 막에 걸려 다시 지구로 반사되어 지표면의 온도를 높이므로 온난화가 가속되는 것이다

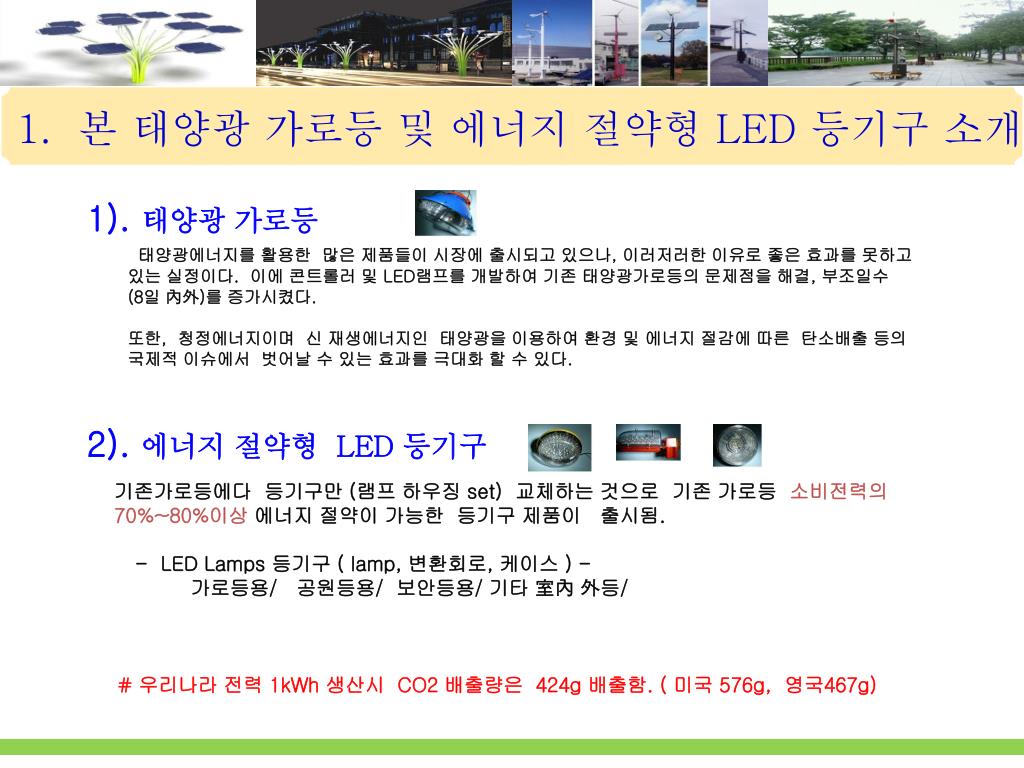

1. 본 태양광 가로등 및 에너지 절약형 LED 등기구 소개 1). 태양광 가로등 • 태양광에너지를 활용한 많은 제품들이 시장에 출시되고 있으나, 이러저러한 이유로 좋은 효과를 못하고 • 있는 실정이다. 이에 콘트롤러 및 LED램프를 개발하여 기존 태양광가로등의 문제점을 해결, 부조일수 • (8일 內外)를 증가시켰다. • 또한, 청정에너지이며 신 재생에너지인 태양광을 이용하여 환경 및 에너지 절감에 따른 탄소배출 등의 • 국제적 이슈에서 벗어날 수 있는 효과를 극대화 할 수 있다. 2). 에너지 절약형 LED 등기구 • 기존가로등에다 등기구만 (램프 하우징 set) 교체하는 것으로 기존 가로등 소비전력의 • 70%~80%이상 에너지 절약이 가능한 등기구 제품이 출시됨. - LED Lamps 등기구 ( lamp, 변환회로, 케이스 ) - 가로등용/ 공원등용/ 보안등용/ 기타 室內 外등/ # 우리나라 전력 1kWh 생산시 CO2 배출량은 424g 배출함. ( 미국 576g, 영국467g)

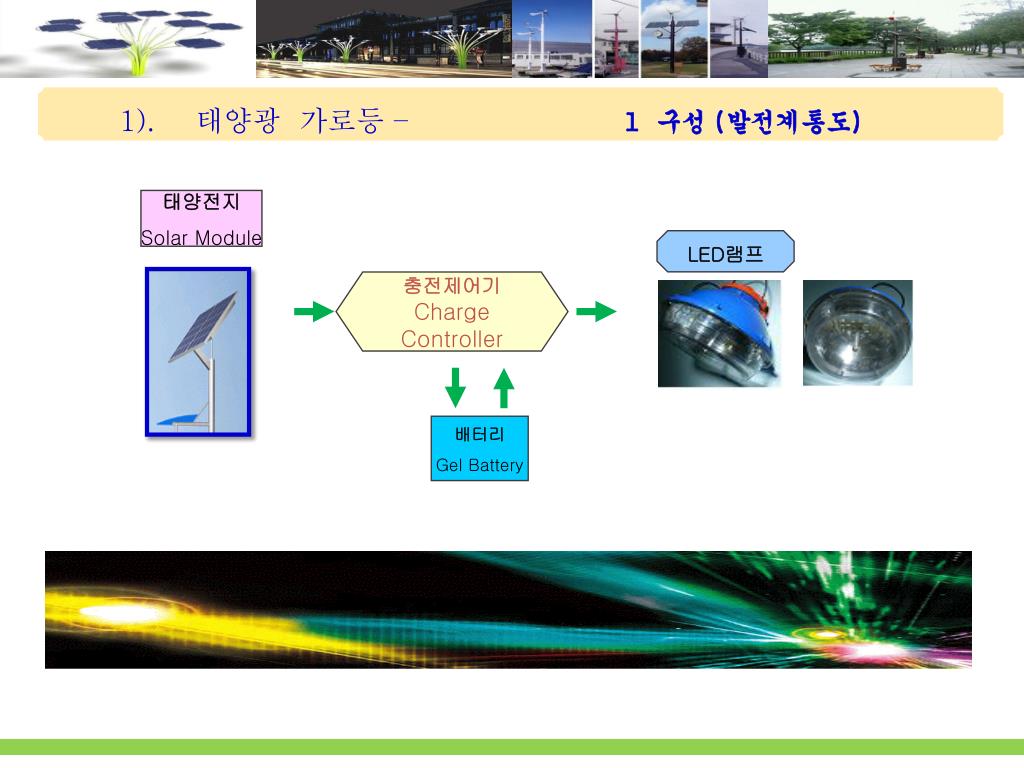

1).태양광 가로등 – 1 구성 (발전계통도) 태양전지 Solar Module LED램프 충전제어기Charge Controller 배터리 Gel Battery

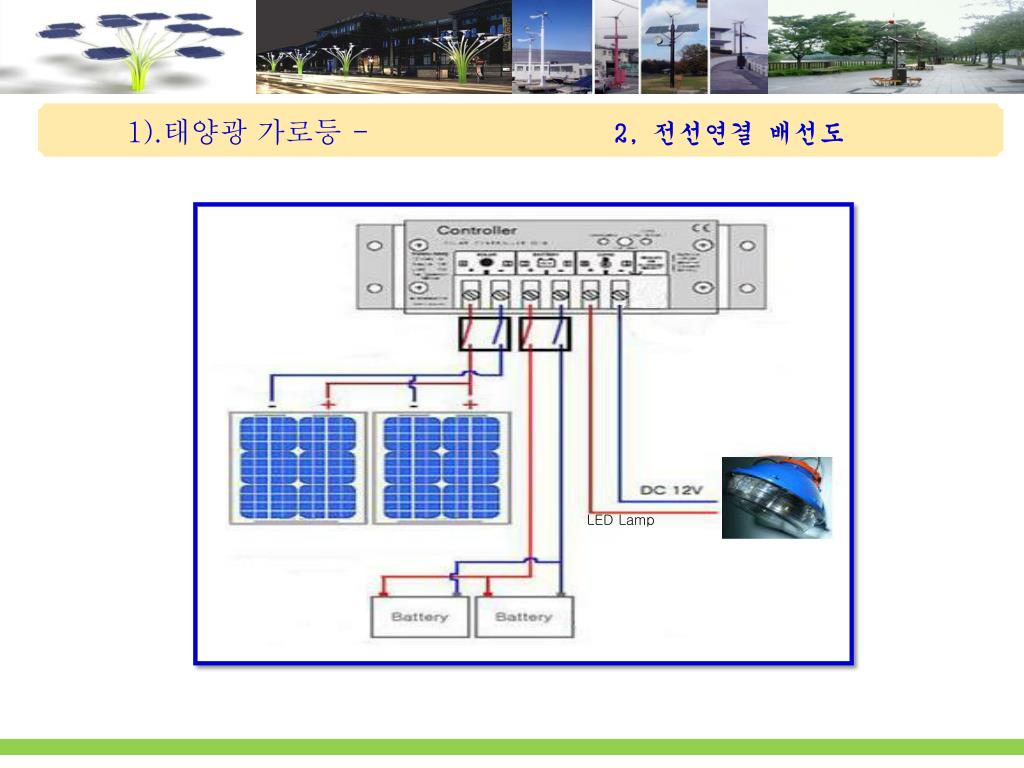

1).태양광 가로등 - 2, 전선연결 배선도 LED Lamp

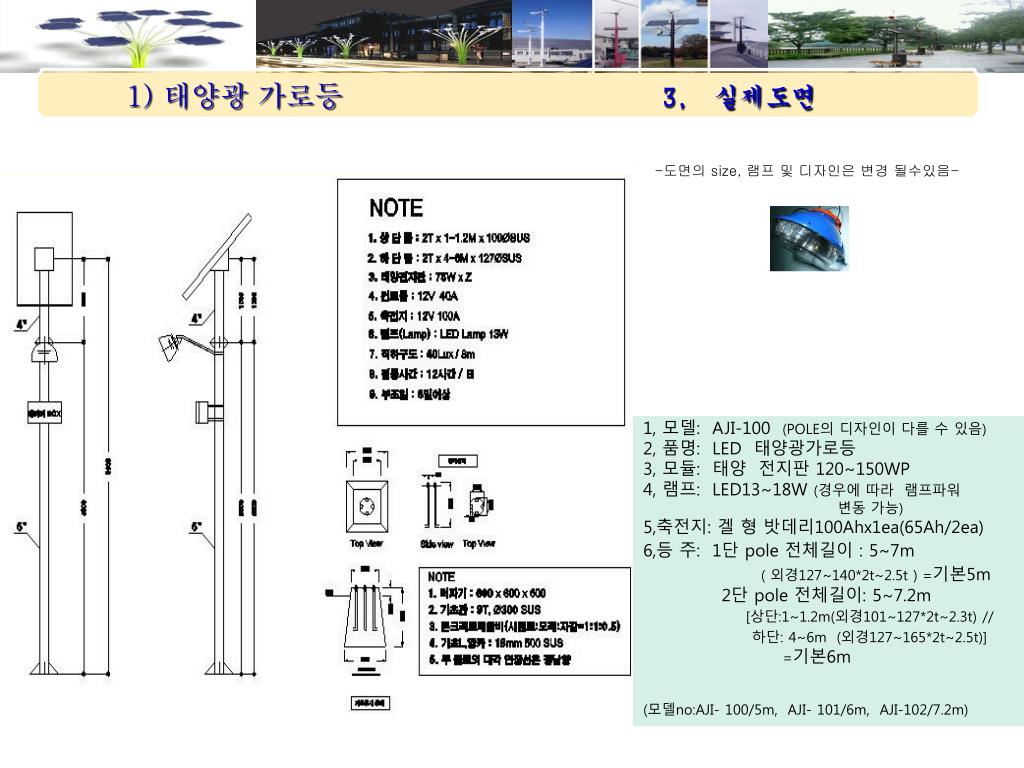

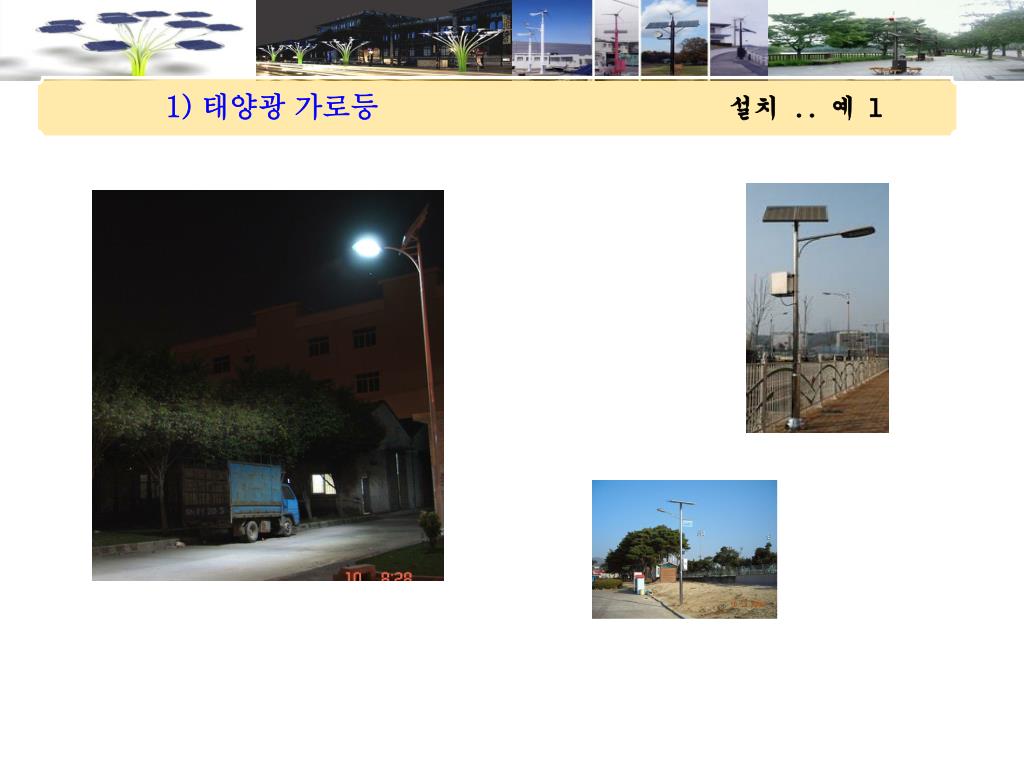

1) 태양광 가로등 3, 실제도면 -도면의 size, 램프 및 디자인은 변경 될수있음- 1, 모델: AJI-100 (POLE의 디자인이 다를 수 있음) 2, 품명: LED 태양광가로등 3, 모듈: 태양 전지판 120~150WP 4, 램프: LED13~18W (경우에 따라 램프파워 변동 가능) 5,축전지: 겔 형 밧데리100Ahx1ea(65Ah/2ea) 6,등 주: 1단 pole 전체길이 : 5~7m ( 외경127~140*2t~2.5t) =기본5m 2단 pole 전체길이: 5~7.2m [상단:1~1.2m(외경101~127*2t~2.3t) // 하단: 4~6m (외경127~165*2t~2.5t)] =기본6m (모델no:AJI- 100/5m, AJI- 101/6m, AJI-102/7.2m)

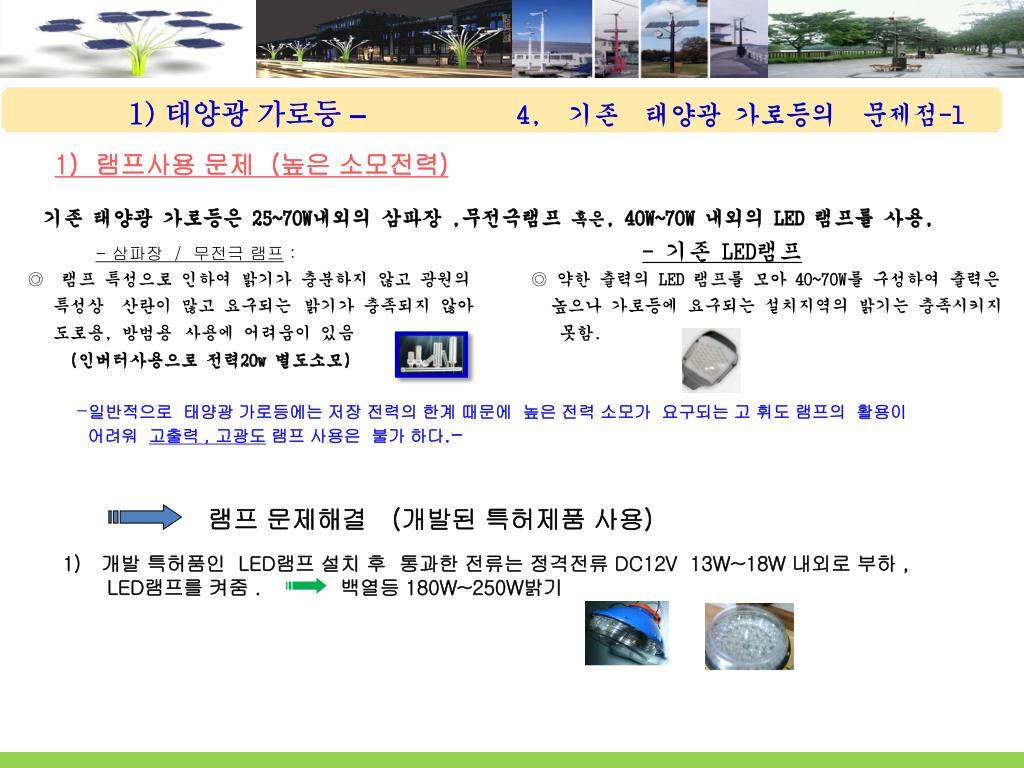

1) 태양광 가로등 –4, 기존 태양광 가로등의 문제점-1 1) 램프사용 문제 (높은 소모전력) 기존 태양광 가로등은 25~70W내외의 삼파장 ,무전극램프 혹은, 40W~70W 내외의 LED 램프를 사용, - 삼파장 / 무전극 램프: - 기존 LED램프 ◎램프 특성으로 인하여 밝기가 충분하지 않고 광원의 ◎ 약한 출력의 LED 램프를 모아 40~70W를 구성하여 출력은 특성상 산란이 많고 요구되는밝기가 충족되지 않아 높으나 가로등에 요구되는 설치지역의 밝기는 충족시키지 도로용, 방범용사용에 어려움이 있음 못함. (인버터사용으로 전력20w 별도소모) -일반적으로 태양광 가로등에는 저장 전력의 한계 때문에 높은 전력 소모가 요구되는 고 휘도 램프의 활용이 어려워 고출력 , 고광도 램프 사용은 불가 하다.- 램프 문제해결 (개발된 특허제품 사용) • 개발 특허품인 LED램프 설치 후 통과한 전류는 정격전류 DC12V 13W~18W 내외로 부하 , • LED램프를 켜줌 . 백열등 180W~250W밝기

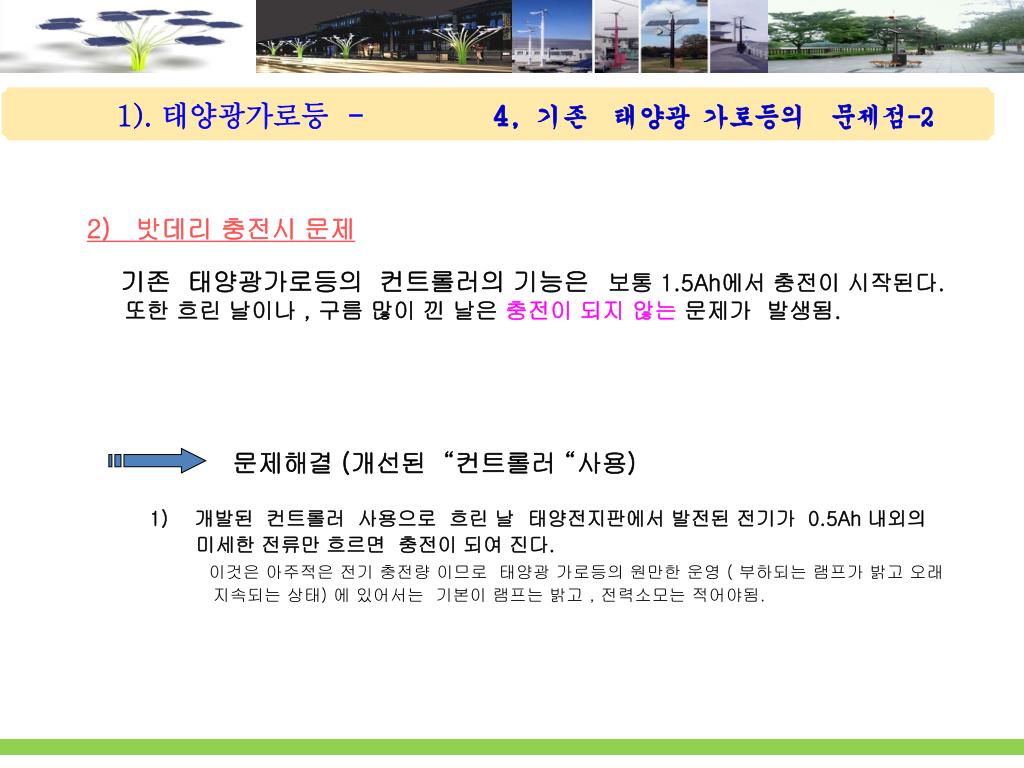

1). 태양광가로등 -4,기존 태양광 가로등의 문제점-2 2) 밧데리 충전시 문제 기존 태양광가로등의 컨트롤러의 기능은보통 1.5Ah에서 충전이 시작된다. 또한 흐린 날이나 , 구름 많이 낀 날은 충전이 되지 않는 문제가 발생됨. 문제해결 (개선된 “컨트롤러 “사용) 1) 개발된 컨트롤러 사용으로 흐린 날 태양전지판에서발전된 전기가 0.5Ah 내외의 미세한 전류만 흐르면 충전이 되여 진다. 이것은 아주적은 전기 충전량 이므로 태양광 가로등의 원만한 운영 ( 부하되는 램프가 밝고 오래 지속되는 상태) 에 있어서는 기본이 램프는 밝고 , 전력소모는 적어야됨.

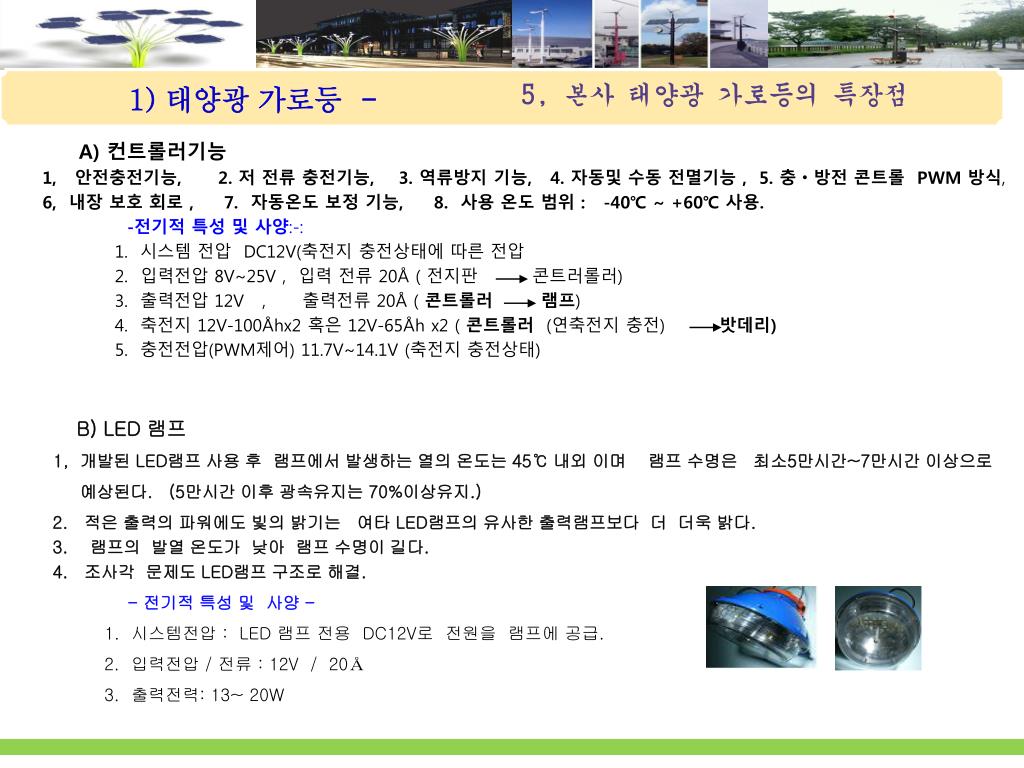

1) 태양광 가로등 - 5, 본사 태양광 가로등의 특장점 A) 컨트롤러기능 1, 안전충전기능,2. 저 전류 충전기능, 3. 역류방지 기능, 4. 자동및 수동 전멸기능 , 5. 충ㆍ방전 콘트롤 PWM 방식, 6, 내장 보호 회로 , 7. 자동온도 보정 기능, 8. 사용 온도 범위 : -40℃ ~ +60℃ 사용. -전기적 특성 및 사양:-: 1. 시스템 전압 DC12V(축전지 충전상태에 따른 전압 2. 입력전압 8V~25V , 입력 전류 20Å ( 전지판 콘트러롤러) 3. 출력전압 12V , 출력전류 20Å ( 콘트롤러 램프) 4. 축전지 12V-100Åhx2 혹은 12V-65Åh x2 ( 콘트롤러 (연축전지 충전) 밧데리) 5. 충전전압(PWM제어) 11.7V~14.1V (축전지 충전상태) B) LED 램프 1, 개발된 LED램프 사용 후 램프에서 발생하는 열의 온도는 45℃ 내외 이며 램프 수명은 최소5만시간~7만시간 이상으로 예상된다. (5만시간 이후 광속유지는 70%이상유지.) 2. 적은 출력의 파워에도 빛의 밝기는 여타 LED램프의 유사한 출력램프보다 더 더욱 밝다. 3. 램프의 발열 온도가 낮아 램프 수명이 길다. 4. 조사각 문제도 LED램프 구조로 해결. - 전기적 특성 및 사양 - 1. 시스템전압 : LED 램프 전용 DC12V로 전원을 램프에 공급. 2. 입력전압 / 전류 : 12V / 20Å 3. 출력전력: 13~ 20W

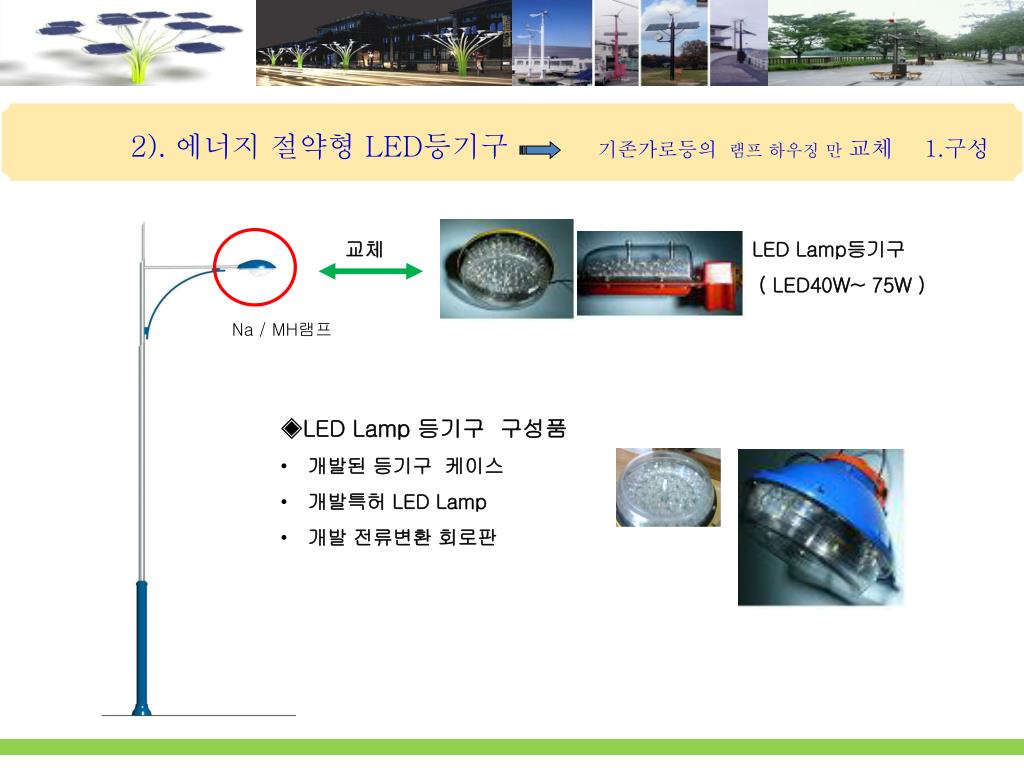

2). 에너지 절약형 LED등기구 기존가로등의램프 하우징 만 교체 1.구성 교체 LED Lamp등기구 ( LED40W~ 75W ) Na / MH램프 • ◈LED Lamp 등기구 구성품 • 개발된 등기구 케이스 • 개발특허 LED Lamp • 개발 전류변환 회로판

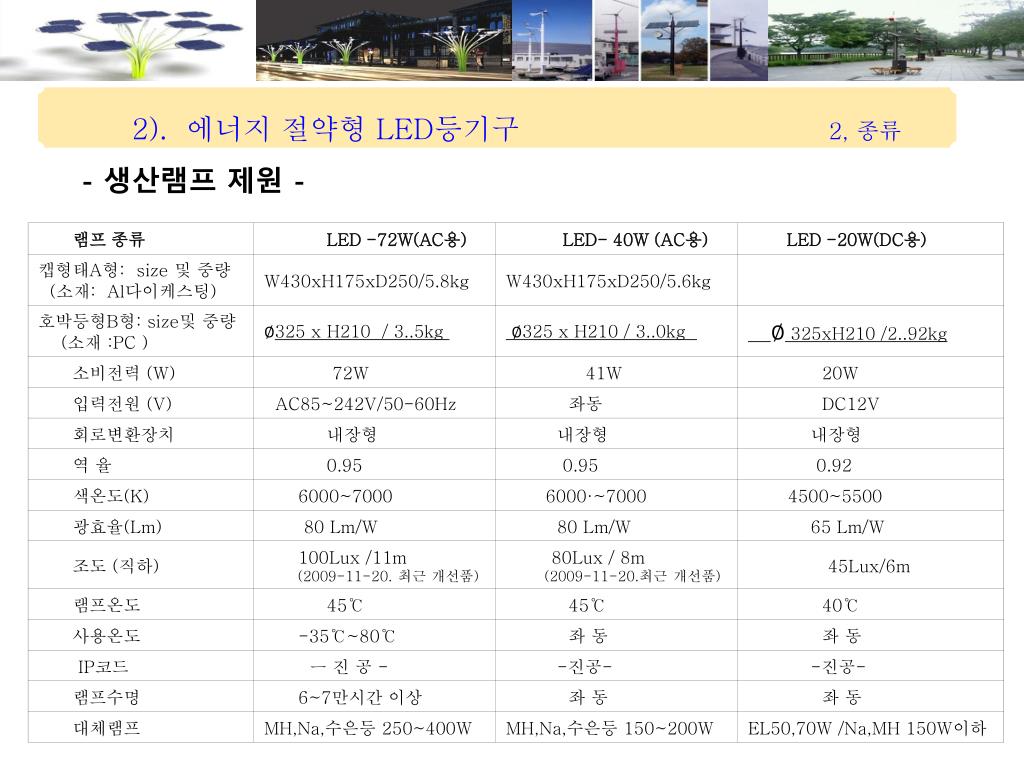

2). 에너지 절약형 LED등기구2, 종류 - 생산램프 제원 -

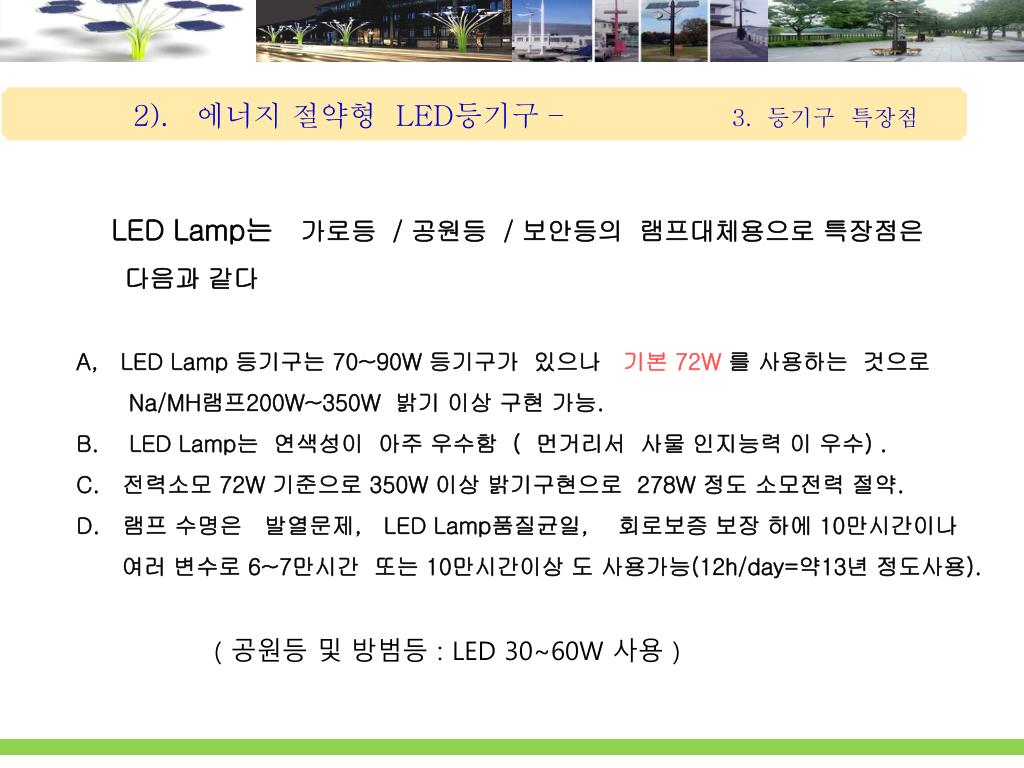

2). 에너지 절약형 LED등기구 –3. 등기구 특장점 • LED Lamp는 가로등 / 공원등 / 보안등의 램프대체용으로 특장점은 • 다음과 같다 • A, LED Lamp 등기구는 70~90W 등기구가 있으나 기본 72W 를 사용하는 것으로 • Na/MH램프200W~350W 밝기 이상구현 가능. • B. LED Lamp는 연색성이 아주 우수함 ( 먼거리서 사물 인지능력 이 우수) . • C. 전력소모 72W 기준으로 350W 이상 밝기구현으로 278W 정도 소모전력 절약. • D. 램프 수명은 발열문제, LED Lamp품질균일, 회로보증 보장 하에 10만시간이나 • 여러 변수로 6~7만시간 또는 10만시간이상 도 사용가능(12h/day=약13년 정도사용). • ( 공원등 및 방범등 : LED 30~60W 사용 )

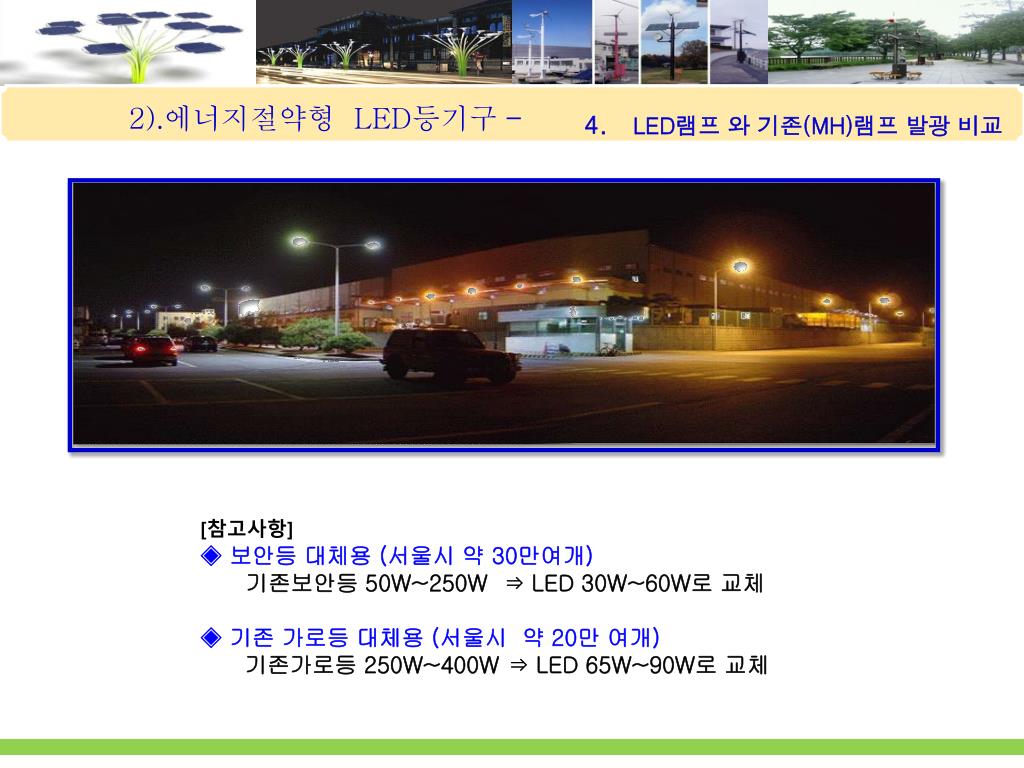

2).에너지절약형 LED등기구 – 4. LED램프 와 기존(MH)램프 발광 비교 [참고사항] ◈ 보안등 대체용 (서울시 약 30만여개) 기존보안등 50W~250W ⇒ LED 30W~60W로 교체 ◈ 기존 가로등 대체용 (서울시 약 20만 여개) 기존가로등 250W~400W ⇒ LED 65W~90W로 교체

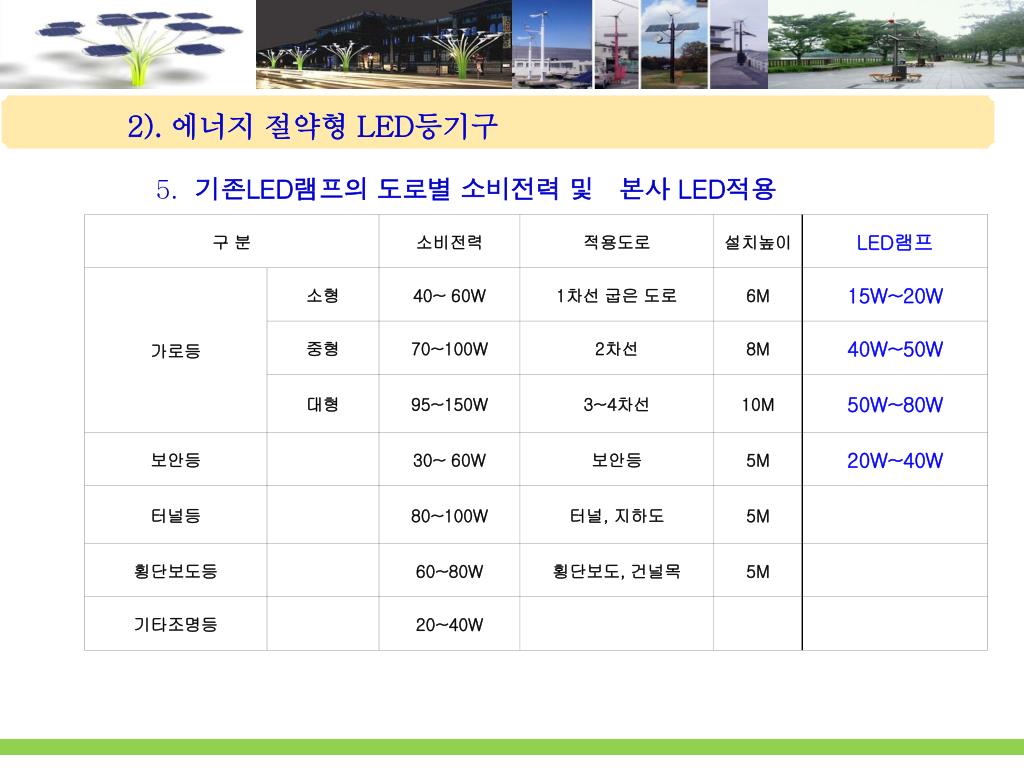

2). 에너지 절약형 LED등기구 5. 기존LED램프의 도로별 소비전력 및 본사 LED적용

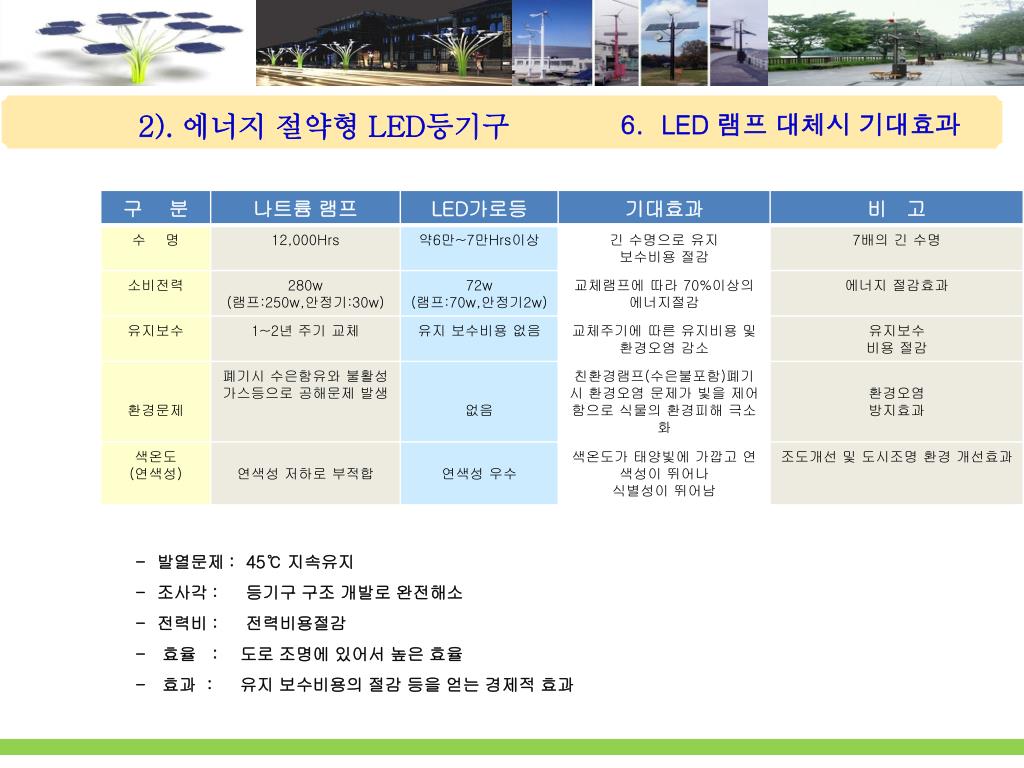

2). 에너지 절약형 LED등기구 6. LED 램프 대체시 기대효과 - 발열문제 : 45℃ 지속유지 - 조사각 : 등기구 구조 개발로 완전해소 - 전력비 : 전력비용절감 - 효율 : 도로 조명에 있어서 높은 효율 - 효과 : 유지 보수비용의 절감 등을 얻는 경제적 효과

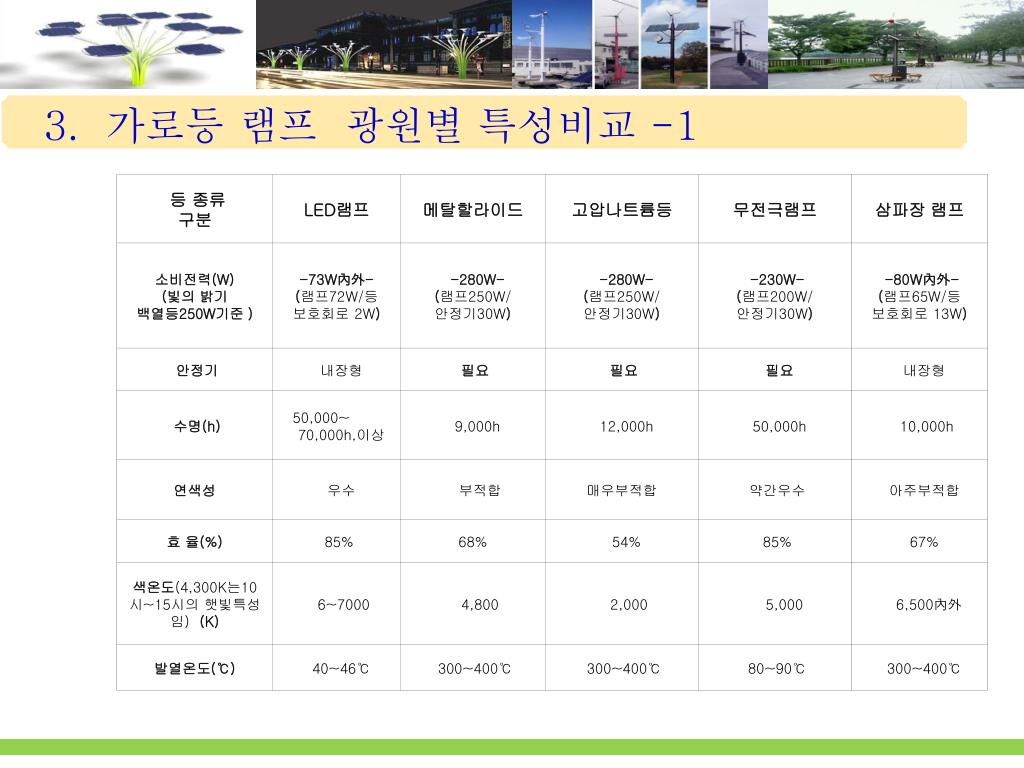

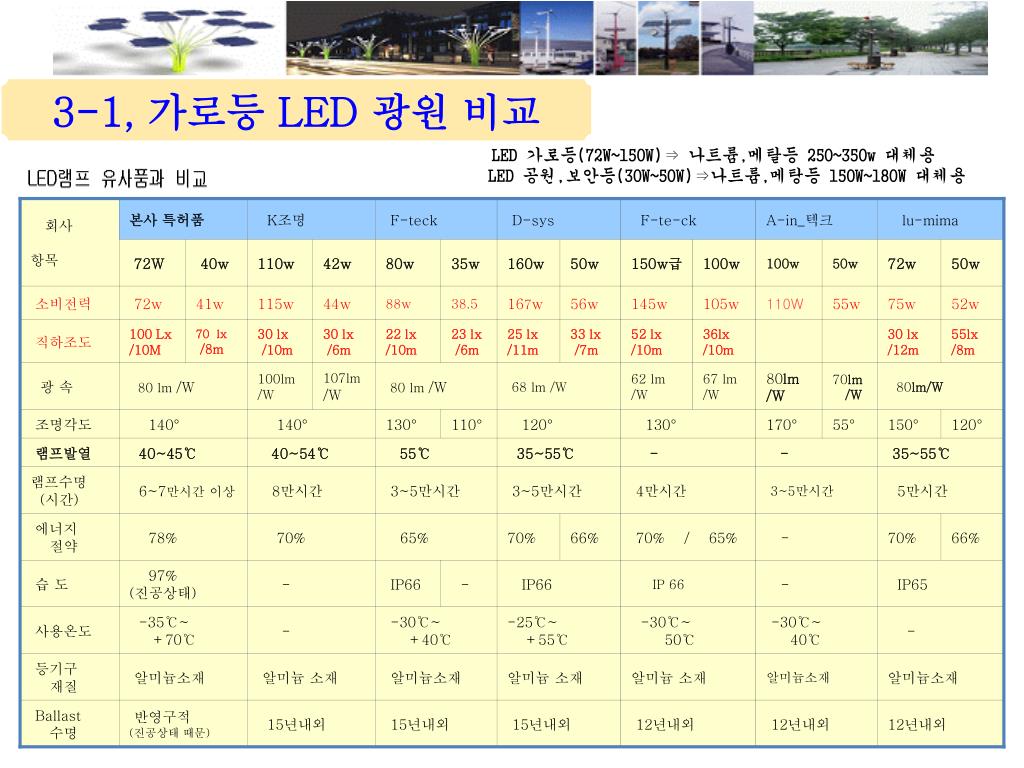

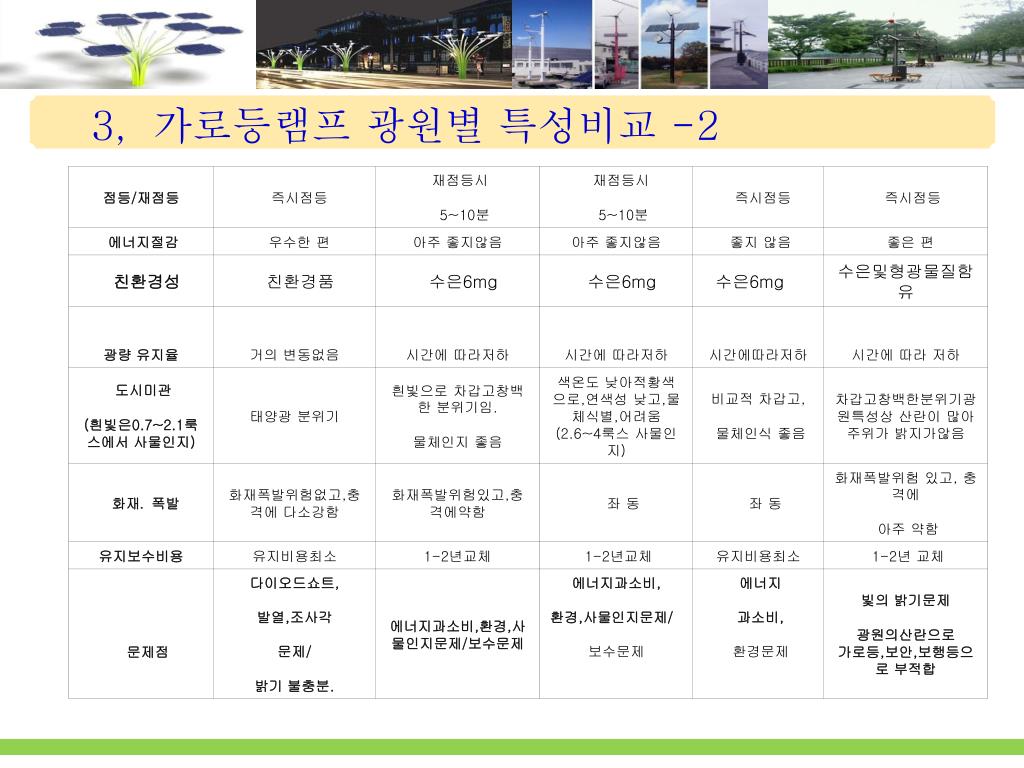

3-1, 가로등 LED 광원 비교 LED 가로등(72W~150W)⇒ 나트륨,메탈등 250~350w 대체용 LED 공원,보안등(30W~50W)⇒나트륨,메탕등 150W~180W 대체용

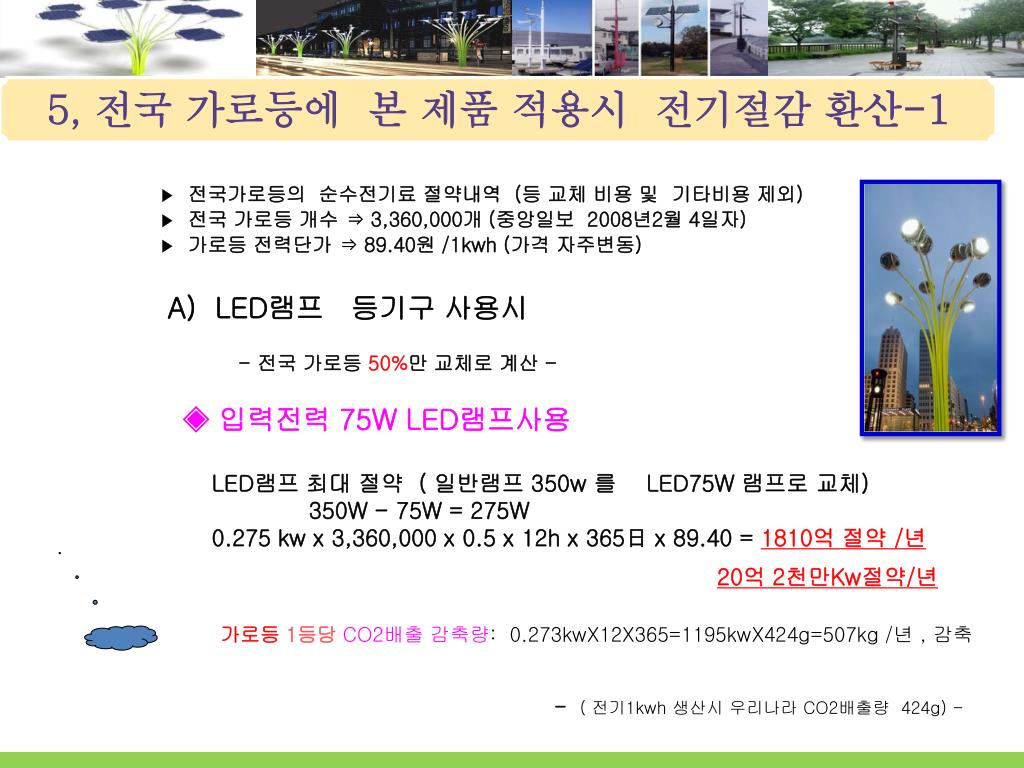

5, 전국 가로등에 본 제품 적용시 전기절감 환산-1 ▶ 전국가로등의 순수전기료 절약내역 (등 교체 비용 및 기타비용 제외) ▶ 전국 가로등 개수 ⇒ 3,360,000개 (중앙일보 2008년2월 4일자) ▶ 가로등 전력단가 ⇒ 89.40원 /1kwh (가격 자주변동) A) LED램프 등기구 사용시 - 전국 가로등 50%만 교체로 계산 - ◈ 입력전력 75W LED램프사용 LED램프 최대 절약 ( 일반램프 350w 를 LED75W 램프로교체) 350W - 75W = 275W 0.275 kw x 3,360,000 x 0.5 x 12h x 365日 x 89.40 =1810억 절약 /년 20억 2천만Kw절약/년 가로등1등당CO2배출 감축량: 0.273kwX12X365=1195kwX424g=507kg /년 , 감축 - ( 전기1kwh 생산시 우리나라 CO2배출량 424g) -

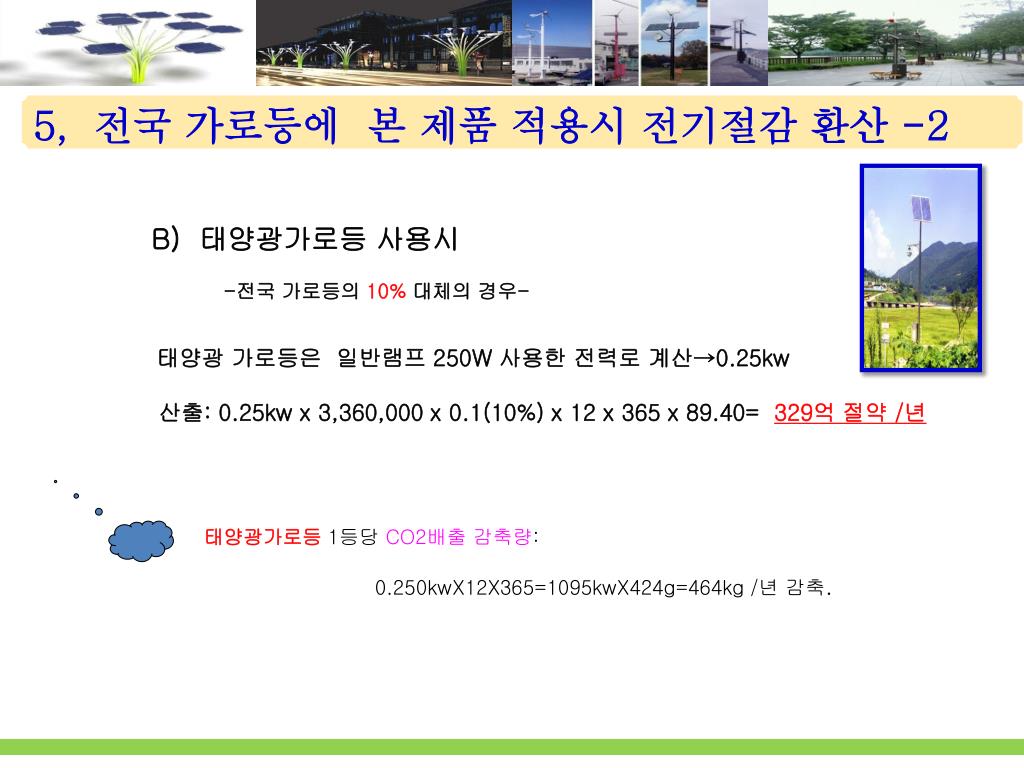

5, 전국 가로등에 본 제품 적용시 전기절감 환산 -2 B) 태양광가로등 사용시 -전국 가로등의 10%대체의 경우- 태양광 가로등은 일반램프 250W 사용한 전력로 계산→0.25kw 산출: 0.25kw x 3,360,000 x 0.1(10%) x 12 x 365 x 89.40= 329억 절약 /년 태양광가로등1등당 CO2배출 감축량: 0.250kwX12X365=1095kwX424g=464kg /년 감축.
