服装结构设计

服装结构设计. 西装八字领的制图与设计. 主讲 : 李杨琳. 有领结构按外观形态主要分为三类：立领、翻领和驳领 一、驳领结构及名称. 二、八字领的做图步骤. 1. 确定衣身基本框架 (B=100 s=41 WL=40). ２．确定驳点位置. 　驳点上下定位：理论上可自由设计 一般二粒扣驳点在 Ｗ L 线附近 一般三粒扣驳点在 Ｗ L 线上 10cm 左右 一般一粒扣驳点在 Ｗ L 线下 10cm 左右 　驳点左右定位：由搭门量决定 单排扣搭门宽根据服装的种类和钮扣的大小决定

baris
Download Presentation

服装结构设计

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 服装结构设计

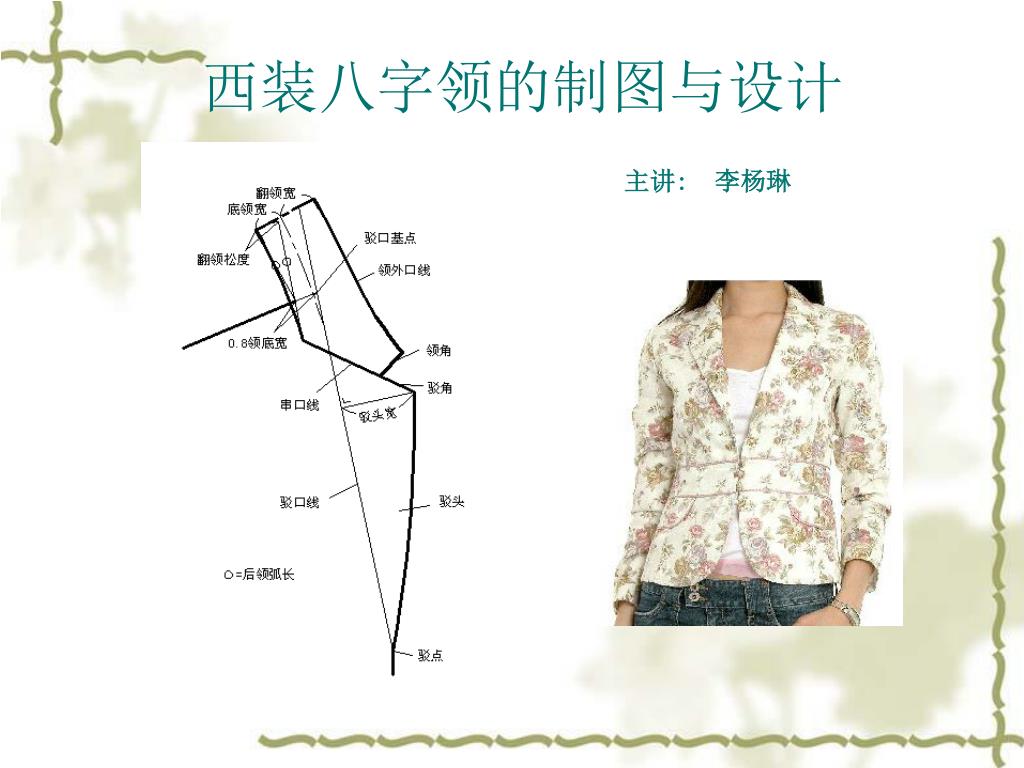

  2. 西装八字领的制图与设计 主讲: 李杨琳

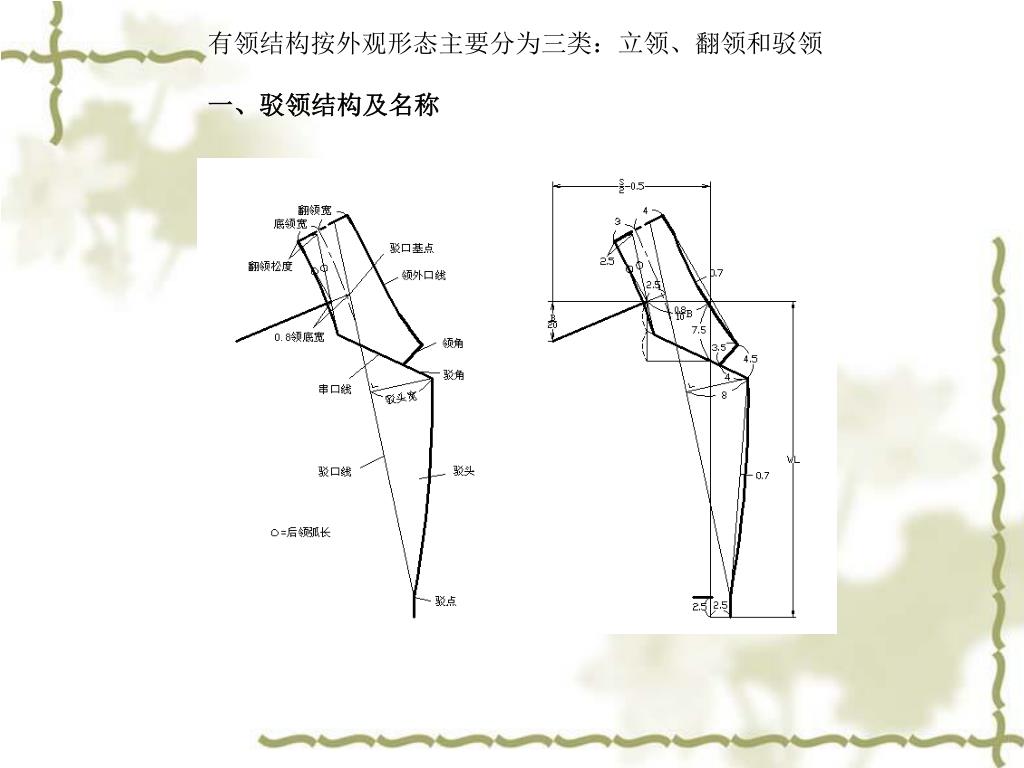

  3. 有领结构按外观形态主要分为三类：立领、翻领和驳领有领结构按外观形态主要分为三类：立领、翻领和驳领 一、驳领结构及名称

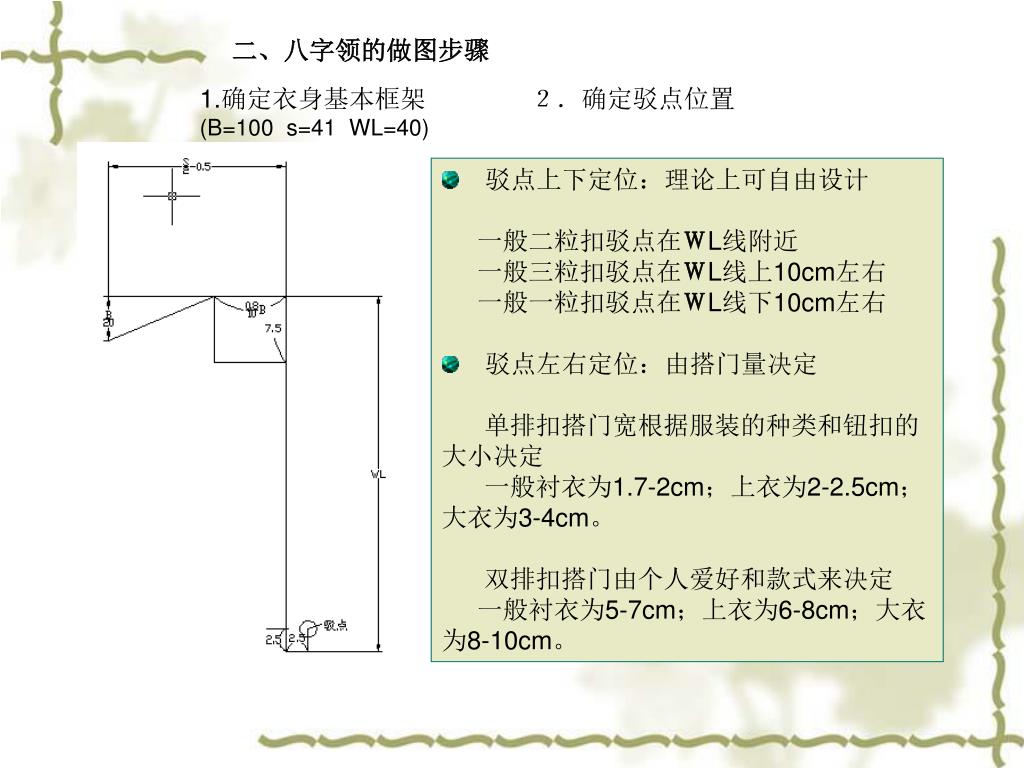

  4. 二、八字领的做图步骤 1.确定衣身基本框架(B=100 s=41 WL=40) ２．确定驳点位置 • 　驳点上下定位：理论上可自由设计 • 一般二粒扣驳点在ＷL线附近 • 一般三粒扣驳点在ＷL线上10cm左右 • 一般一粒扣驳点在ＷL线下10cm左右 • 　驳点左右定位：由搭门量决定 • 单排扣搭门宽根据服装的种类和钮扣的大小决定 • 一般衬衣为1.7-2cm；上衣为2-2.5cm；大衣为3-4cm。 • 双排扣搭门由个人爱好和款式来决定 • 一般衬衣为5-7cm；上衣为6-8cm；大衣为8-10cm。

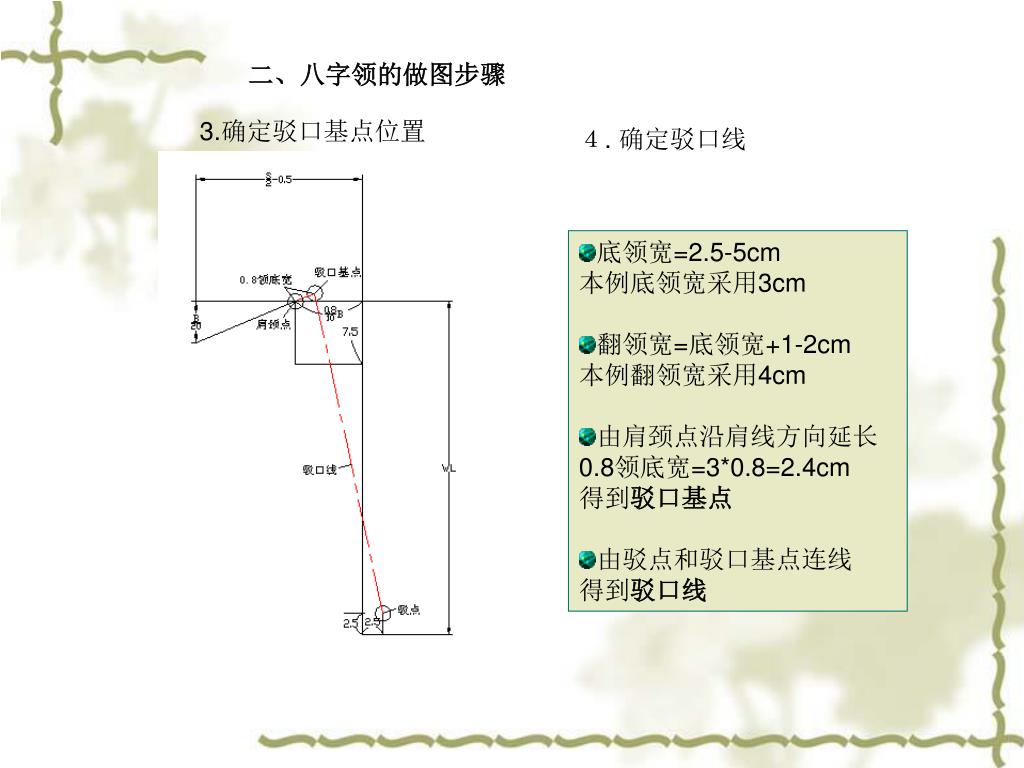

  5. 二、八字领的做图步骤 3.确定驳口基点位置 ４. 确定驳口线 • 底领宽=2.5-5cm • 本例底领宽采用3cm • 翻领宽=底领宽+1-2cm • 本例翻领宽采用4cm • 由肩颈点沿肩线方向延长 • 0.8领底宽=3*0.8=2.4cm • 得到驳口基点 • 由驳点和驳口基点连线 • 得到驳口线

  6. 二、八字领的做图步骤 ５.确定串口线位置 ６. 画出驳头 • 串口线位置的高低和倾斜的角度理论上可自由设计,但常规八字领一般是这样定位:由前领深的1/2和前颈点相连成斜线并沿长 • 作一条线与串口线平行，并令其距离等于8cm，得到Ａ点 • 连接Ａ点和驳点成直线，将其修正为弧线，得到驳头

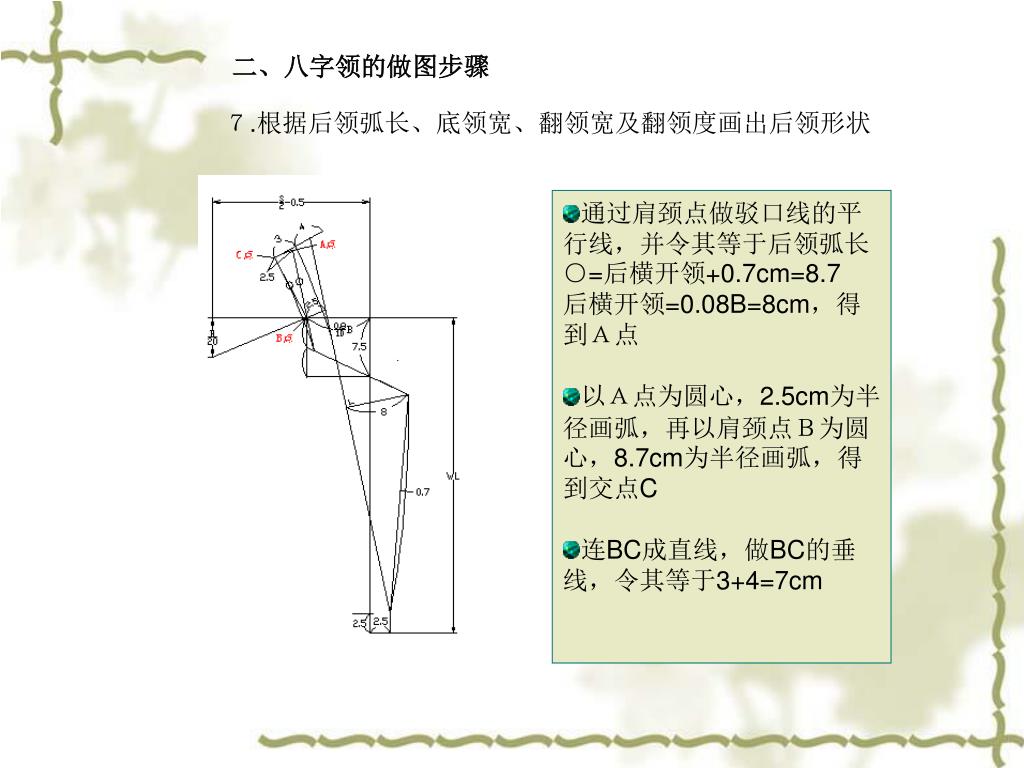

  7. 二、八字领的做图步骤 ７.根据后领弧长、底领宽、翻领宽及翻领度画出后领形状 • 通过肩颈点做驳口线的平行线，并令其等于后领弧长○=后横开领+0.7cm=8.7 • 后横开领=0.08B=8cm，得到Ａ点 • 以Ａ点为圆心，2.5cm为半径画弧，再以肩颈点Ｂ为圆心，8.7cm为半径画弧，得到交点C • 连BC成直线，做BC的垂线，令其等于3+4=7cm

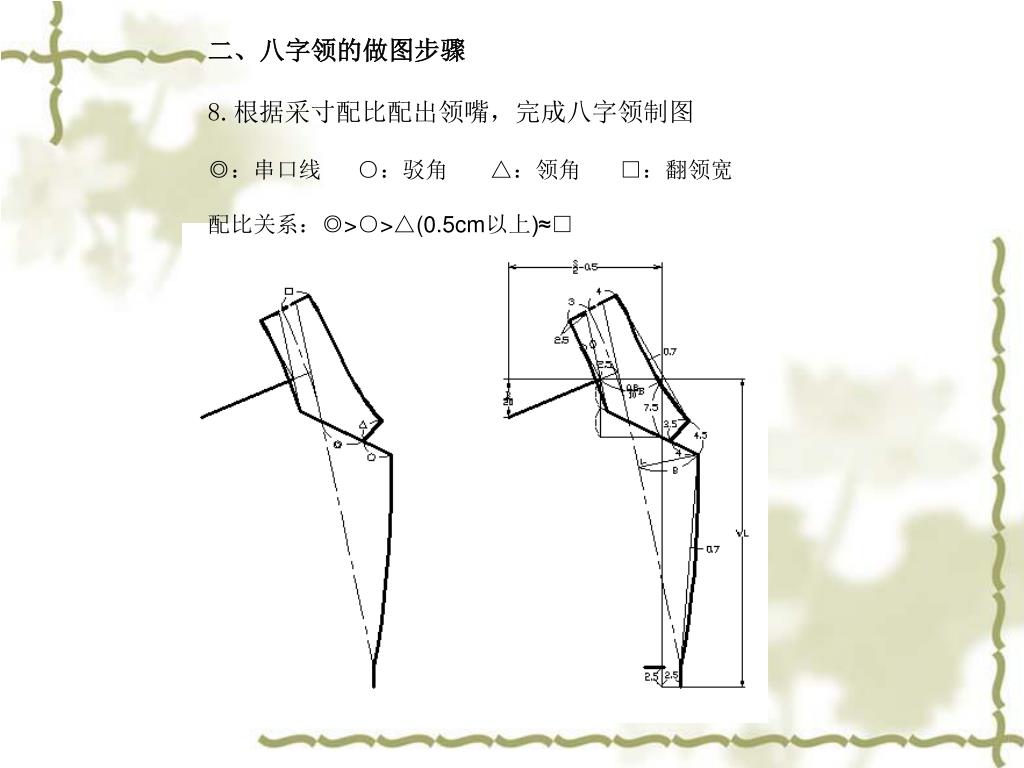

  8. 二、八字领的做图步骤 8.根据采寸配比配出领嘴，完成八字领制图 ◎：串口线 　 ○：驳角 　△：领角 □：翻领宽 配比关系：◎>○>△(0.5cm以上)≈□

  9. 现在用服装CAD软件动态演示一下八字领制图的全过程现在用服装CAD软件动态演示一下八字领制图的全过程 时间大约需要15分钟

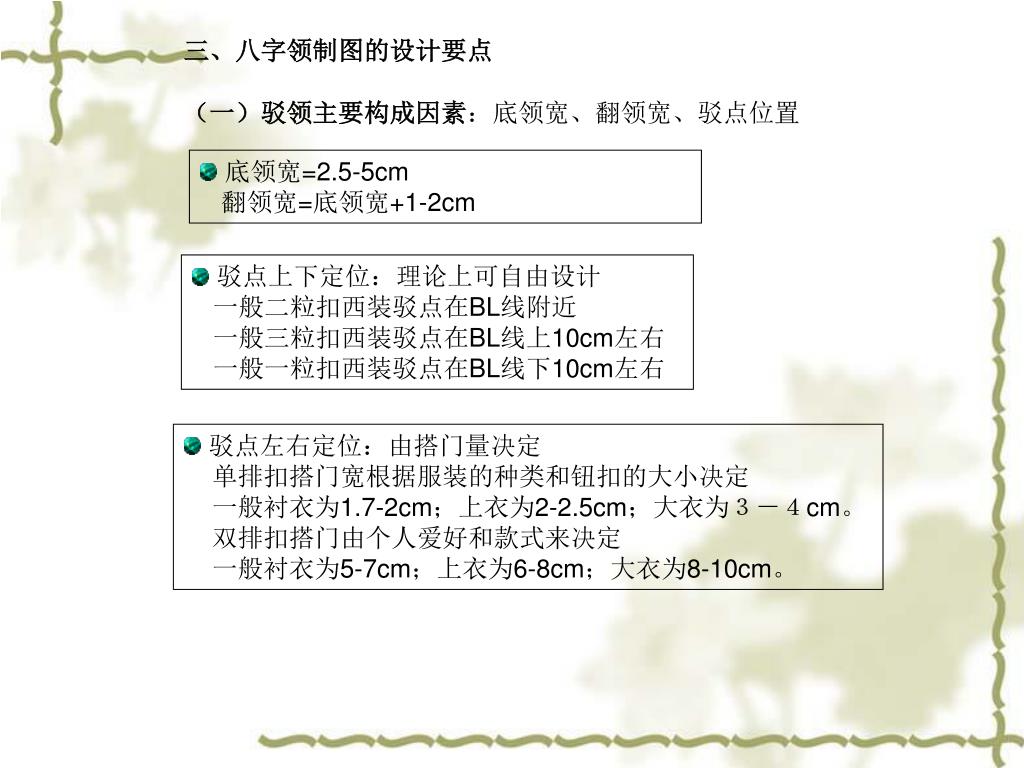

  10. 三、八字领制图的设计要点 （一）驳领主要构成因素：底领宽、翻领宽、驳点位置 • 底领宽=2.5-5cm • 翻领宽=底领宽+1-2cm • 驳点上下定位：理论上可自由设计 • 一般二粒扣西装驳点在BL线附近 • 一般三粒扣西装驳点在BL线上10cm左右 • 一般一粒扣西装驳点在BL线下10cm左右 • 驳点左右定位：由搭门量决定 • 单排扣搭门宽根据服装的种类和钮扣的大小决定 • 一般衬衣为1.7-2cm；上衣为2-2.5cm；大衣为３－４cm。 • 双排扣搭门由个人爱好和款式来决定 • 一般衬衣为5-7cm；上衣为6-8cm；大衣为8-10cm。

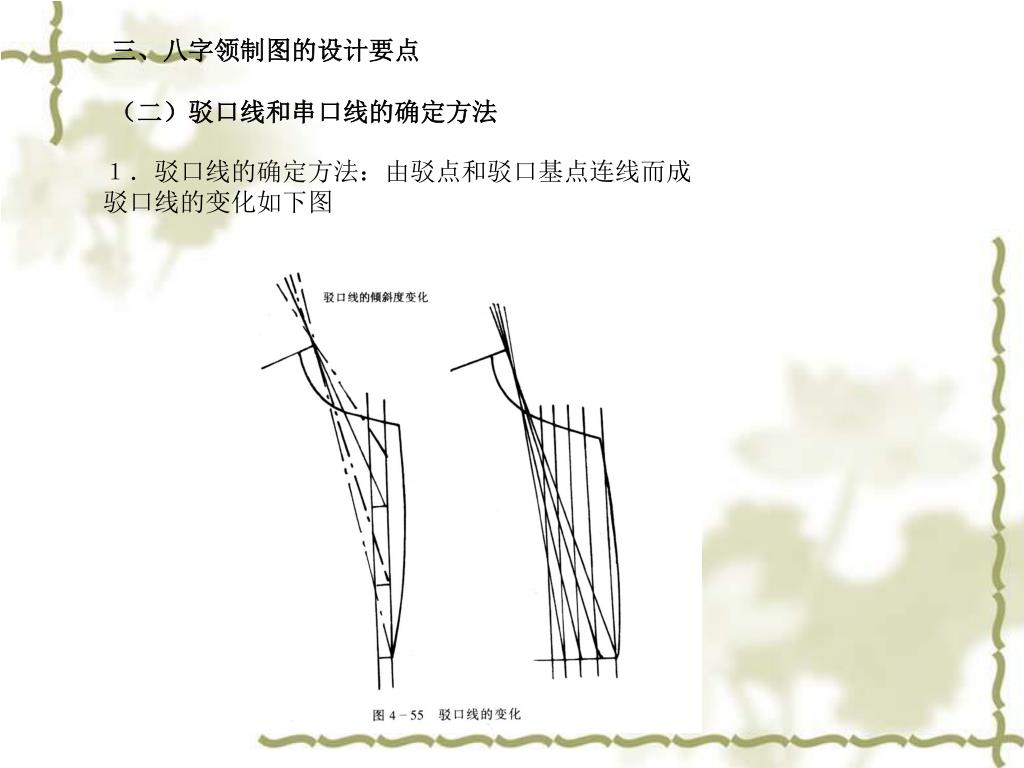

  11. 三、八字领制图的设计要点 （二）驳口线和串口线的确定方法 １．驳口线的确定方法：由驳点和驳口基点连线而成 驳口线的变化如下图

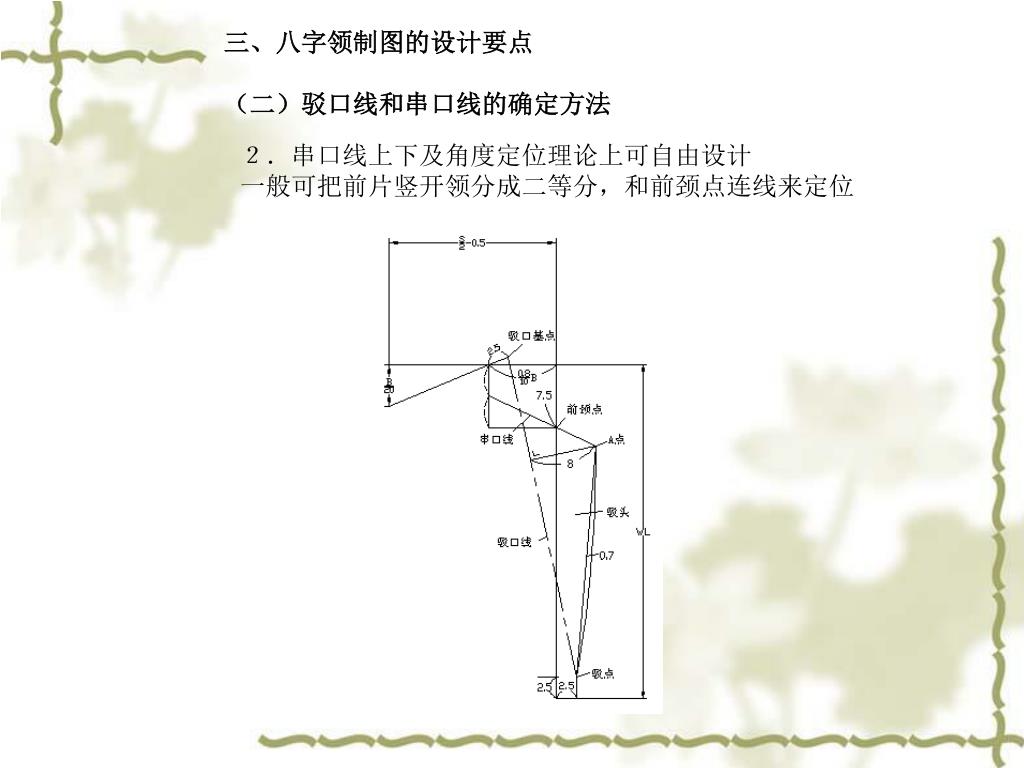

  12. 三、八字领制图的设计要点 （二）驳口线和串口线的确定方法 ２．串口线上下及角度定位理论上可自由设计 一般可把前片竖开领分成二等分，和前颈点连线来定位

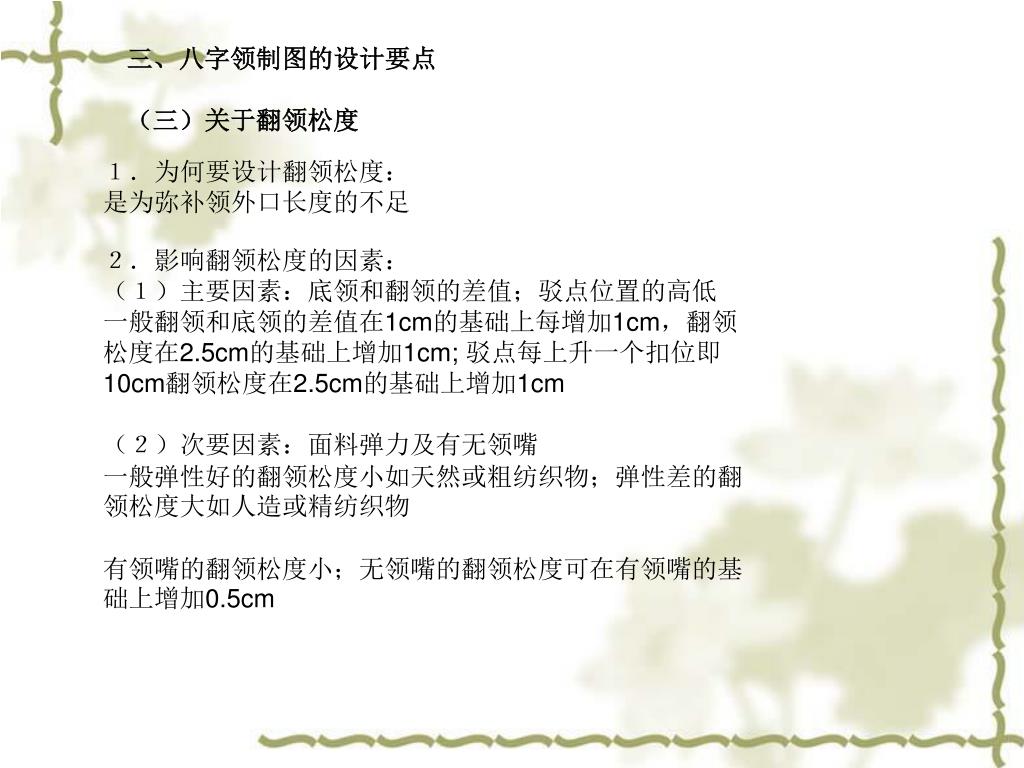

  13. 三、八字领制图的设计要点 （三）关于翻领松度 １．为何要设计翻领松度： 是为弥补领外口长度的不足 ２．影响翻领松度的因素： （１）主要因素：底领和翻领的差值；驳点位置的高低 一般翻领和底领的差值在1cm的基础上每增加1cm，翻领松度在2.5cm的基础上增加1cm; 驳点每上升一个扣位即10cm翻领松度在2.5cm的基础上增加1cm （２）次要因素：面料弹力及有无领嘴 一般弹性好的翻领松度小如天然或粗纺织物；弹性差的翻领松度大如人造或精纺织物 有领嘴的翻领松度小；无领嘴的翻领松度可在有领嘴的基础上增加0.5cm

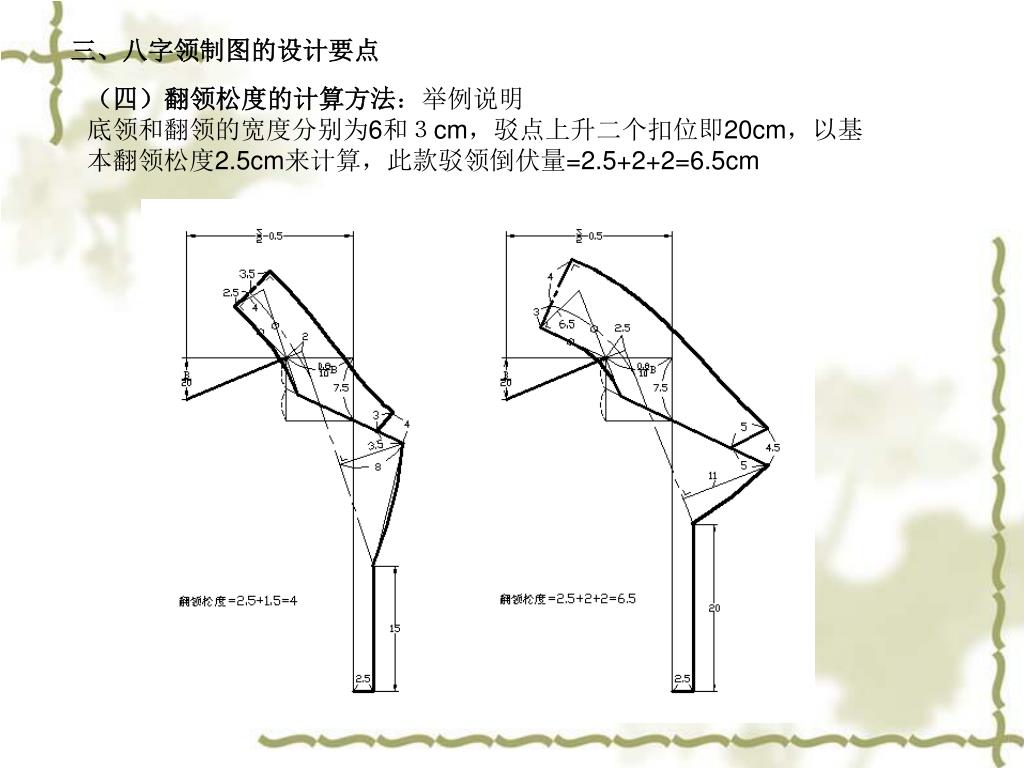

  14. 三、八字领制图的设计要点 （四）翻领松度的计算方法：举例说明 底领和翻领的宽度分别为6和３cm，驳点上升二个扣位即20cm，以基本翻领松度2.5cm来计算，此款驳领倒伏量=2.5+2+2=6.5cm

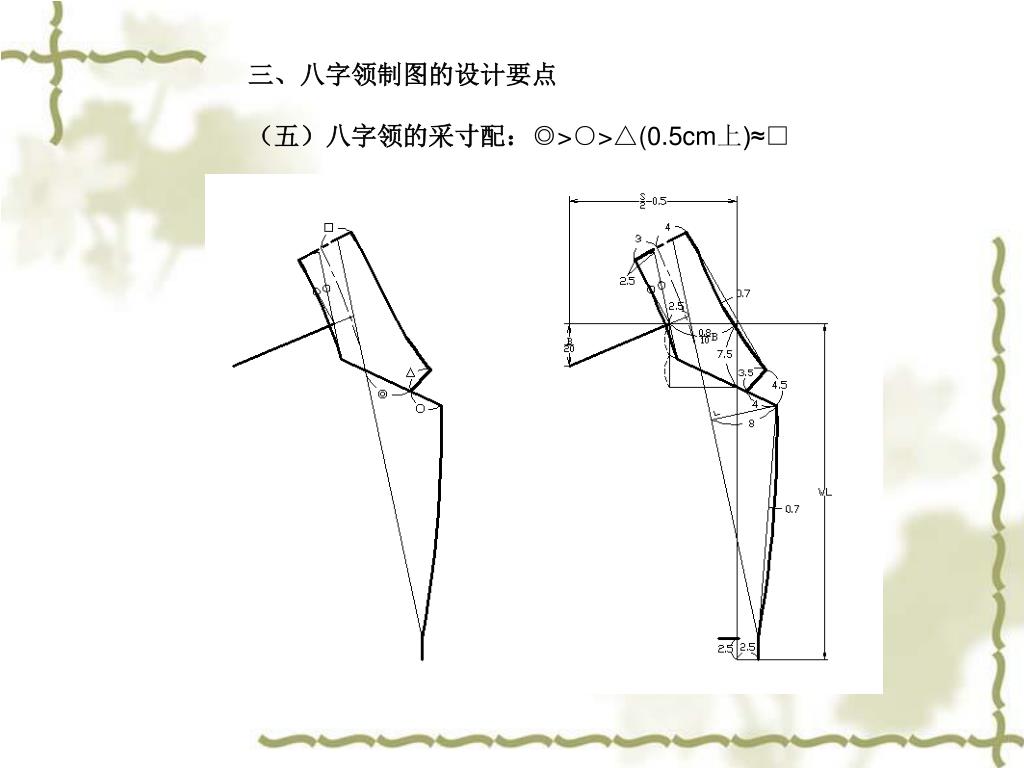

  15. 三、八字领制图的设计要点 （五）八字领的采寸配：◎>○>△(0.5cm上)≈□

  16. 三、八字领制图的设计要点 （六）驳领领型变化： 以上是常规八字领的采寸配比，实际上驳领型的设计是存在很大设计空间的，要根据款式需要进行设计，下面是驳领领型变化的图示

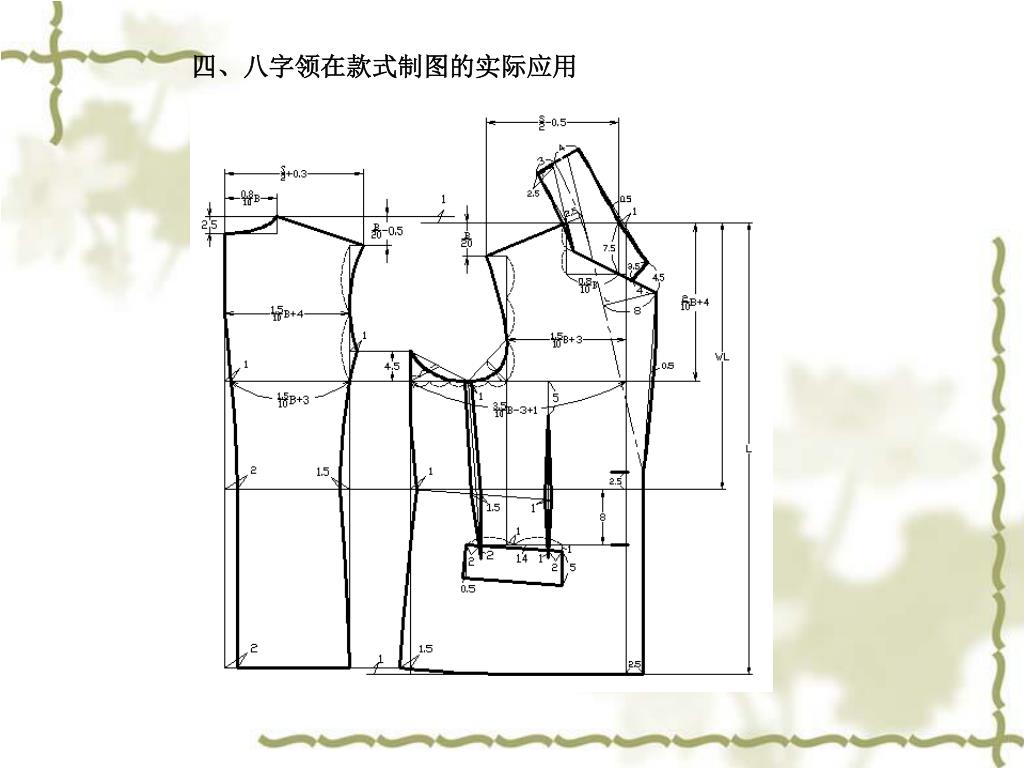

  17. 四、八字领在款式制图的实际应用

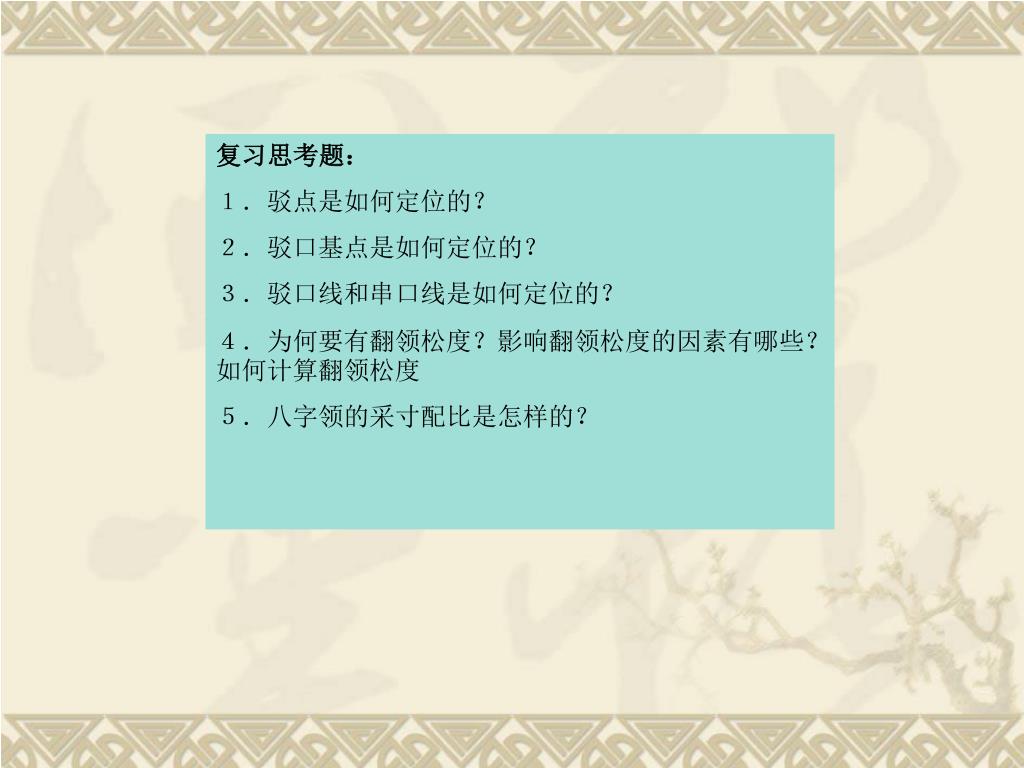

  18. 复习思考题： １．驳点是如何定位的？ ２．驳口基点是如何定位的？ ３．驳口线和串口线是如何定位的？ ４．为何要有翻领松度？影响翻领松度的因素有哪些？如何计算翻领松度 ５．八字领的采寸配比是怎样的？
