  1. Особенности проектирования и производства специализированных печатных плат 3 апреля 2014 г. Александр Акулин Технический директор PCB technology, WWW.PCBTECH.RU Основано на информационных материалах фирм:AT&S, Wurth, Альтоника, EPEC и др.открытых источниках

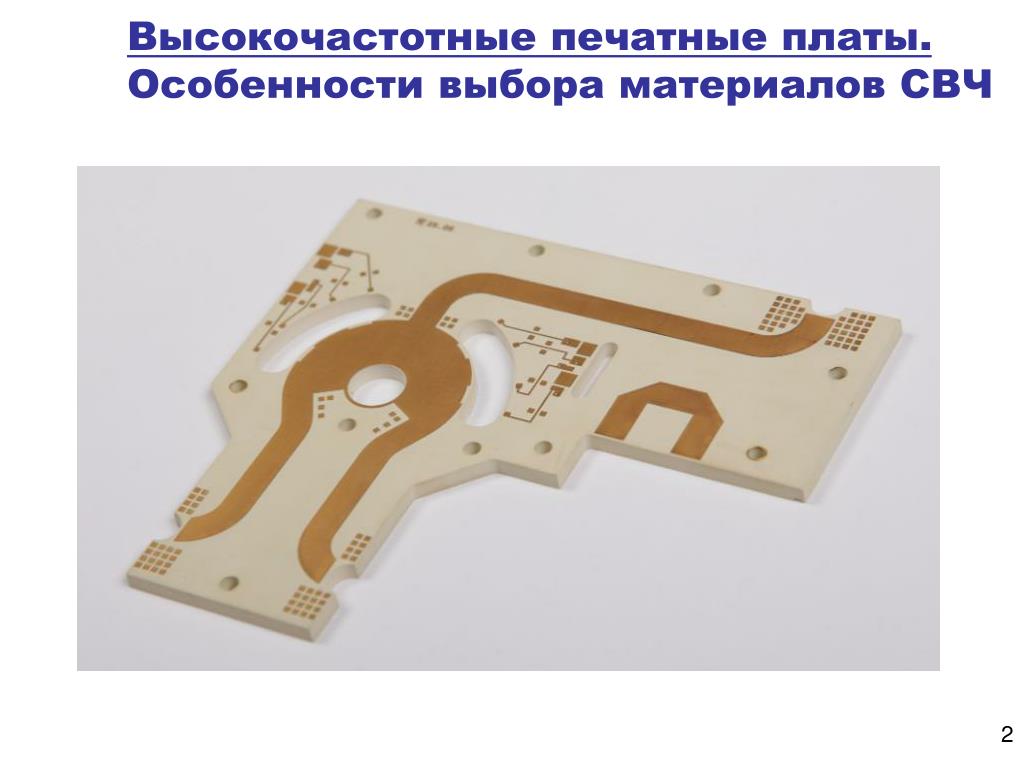

  2. Высокочастотные печатные платы.Особенности выбора материалов СВЧ

  3. Гибридные структурыСВЧ МПП Несимметричная структура Симметричная структура (предпочтительно) Ядро СВЧ Препрег Ядро FR4

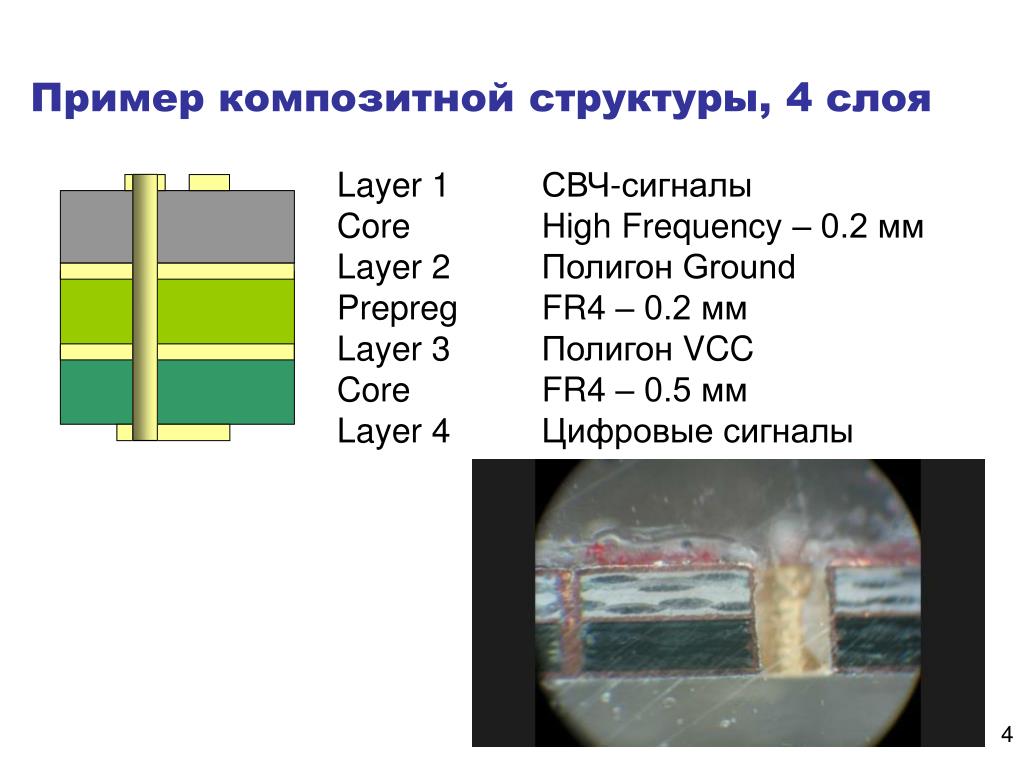

  4. Пример композитной структуры, 4 слоя Layer 1 СВЧ-сигналы Core High Frequency – 0.2 мм Layer 2 Полигон Ground Prepreg FR4 – 0.2 мм Layer 3 Полигон VCC Core FR4 – 0.5 мм Layer 4 Цифровые сигналы

  5. Пример композитной структурыМПП8

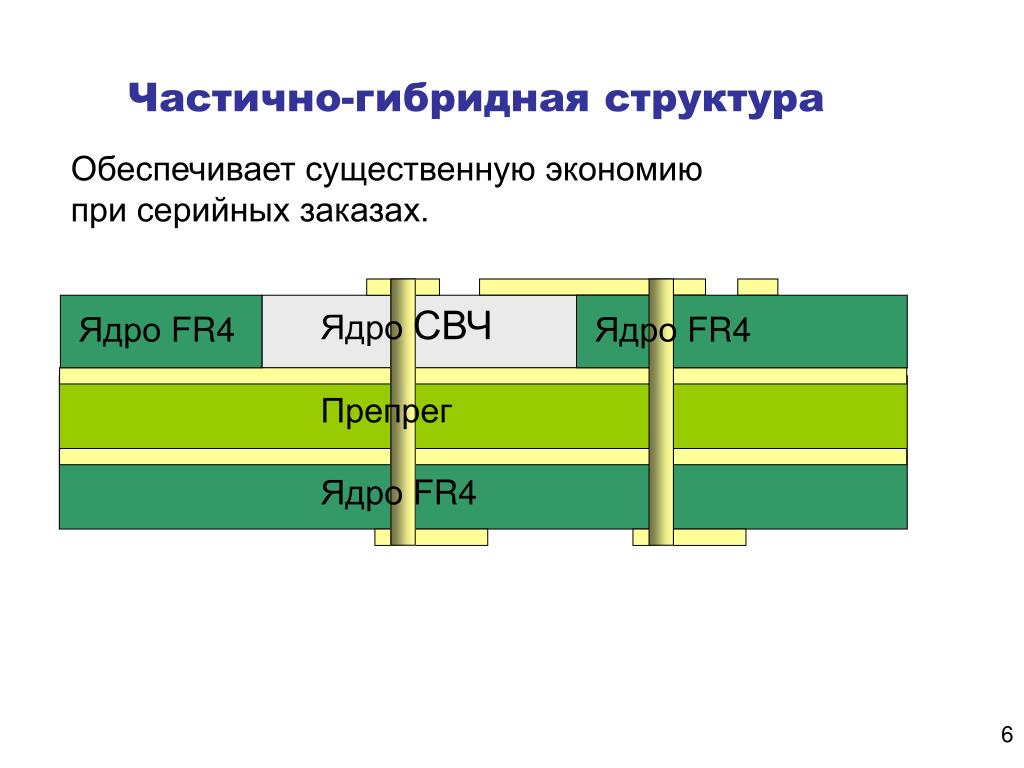

  6. Частично-гибридная структура Обеспечивает существенную экономиюпри серийных заказах. Ядро СВЧ Препрег Ядро FR4 Ядро FR4 Ядро FR4

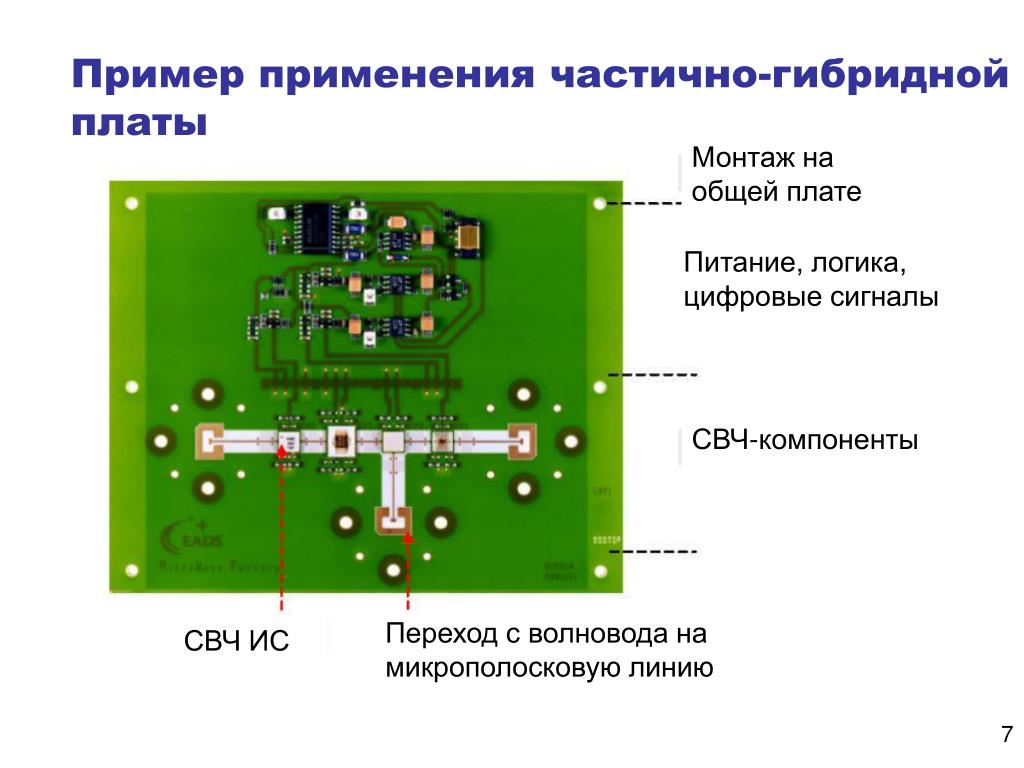

  7. Пример применения частично-гибридной платы Монтаж на общей плате Питание, логика, цифровые сигналы СВЧ-компоненты Переход с волновода на микрополосковую линию СВЧ ИС

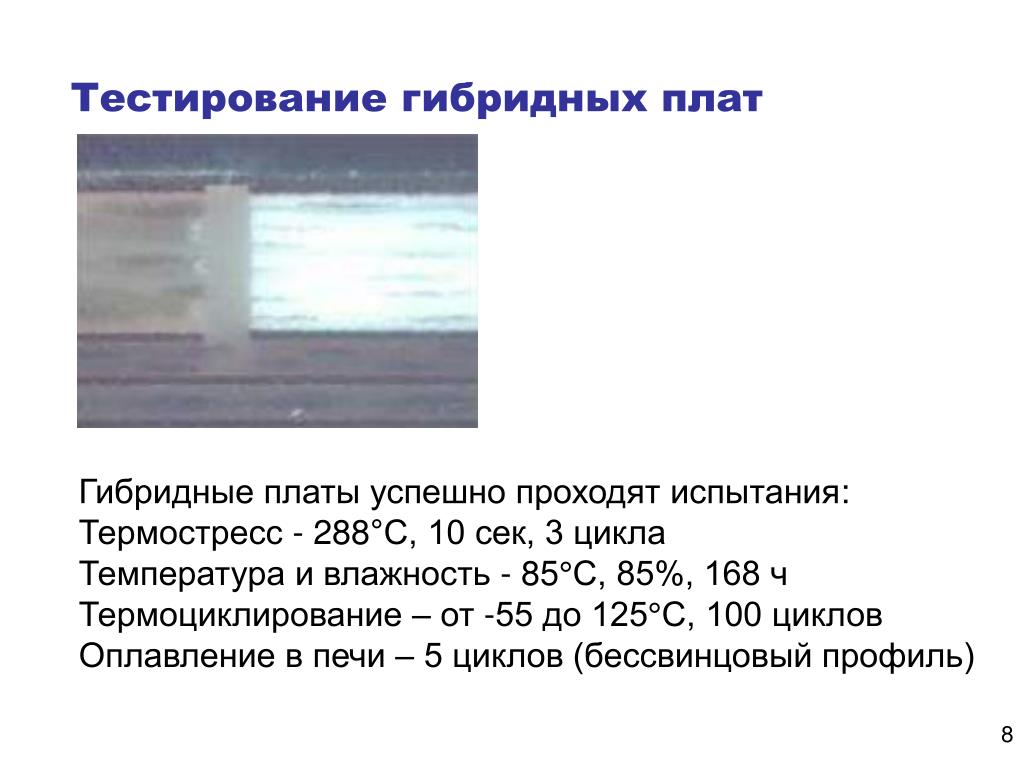

  8. Тестирование гибридных плат Гибридные платы успешно проходят испытания: Термостресс - 288°С, 10 сек, 3 цикла Температура и влажность - 85°С, 85%, 168 ч Термоциклирование – от -55 до 125°С, 100циклов Оплавление в печи – 5 циклов (бессвинцовый профиль)

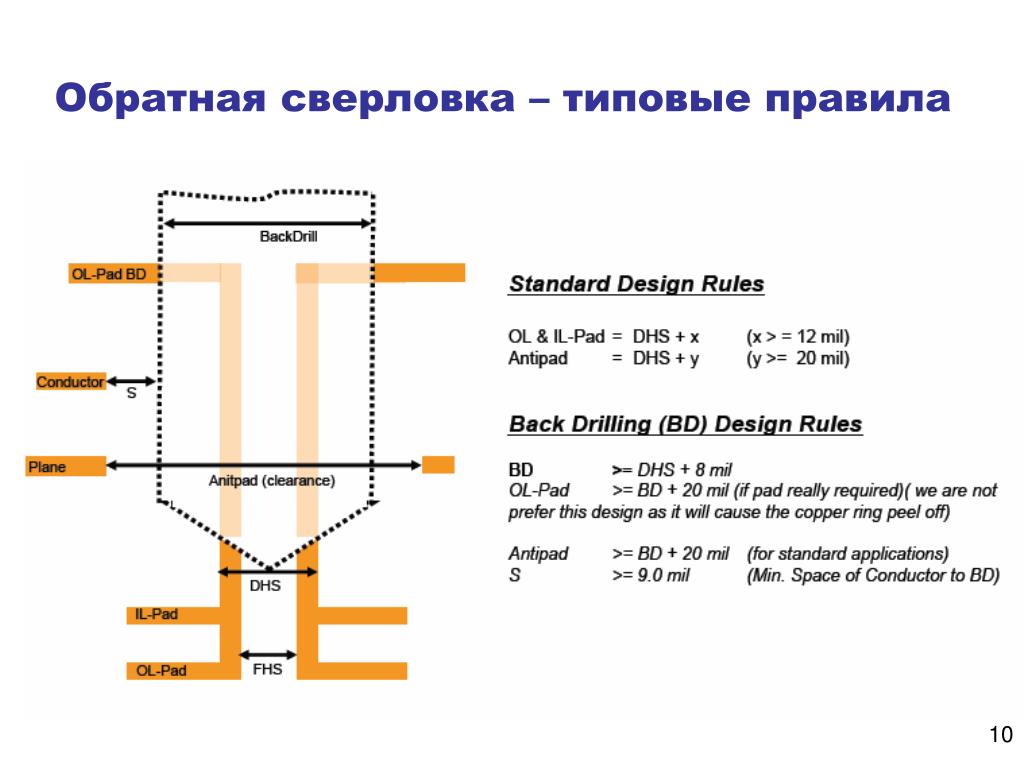

  9. Обратная сверловка Устранение «лишних» участков переходных отверстийс помощью сверления с контролем глубины

  10. Обратная сверловка – типовые правила

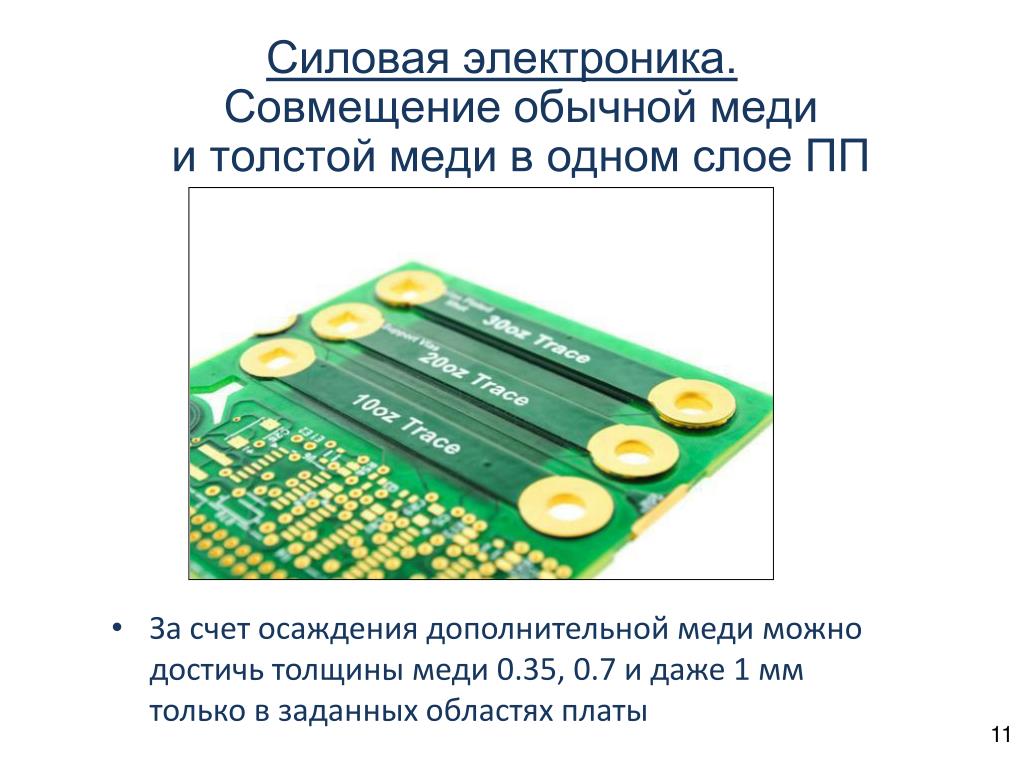

  11. Силовая электроника.Совмещение обычной медии толстой меди в одном слое ПП • За счет осаждения дополнительной меди можно достичь толщины меди 0.35, 0.7 и даже 1 ммтолько в заданных областях платы

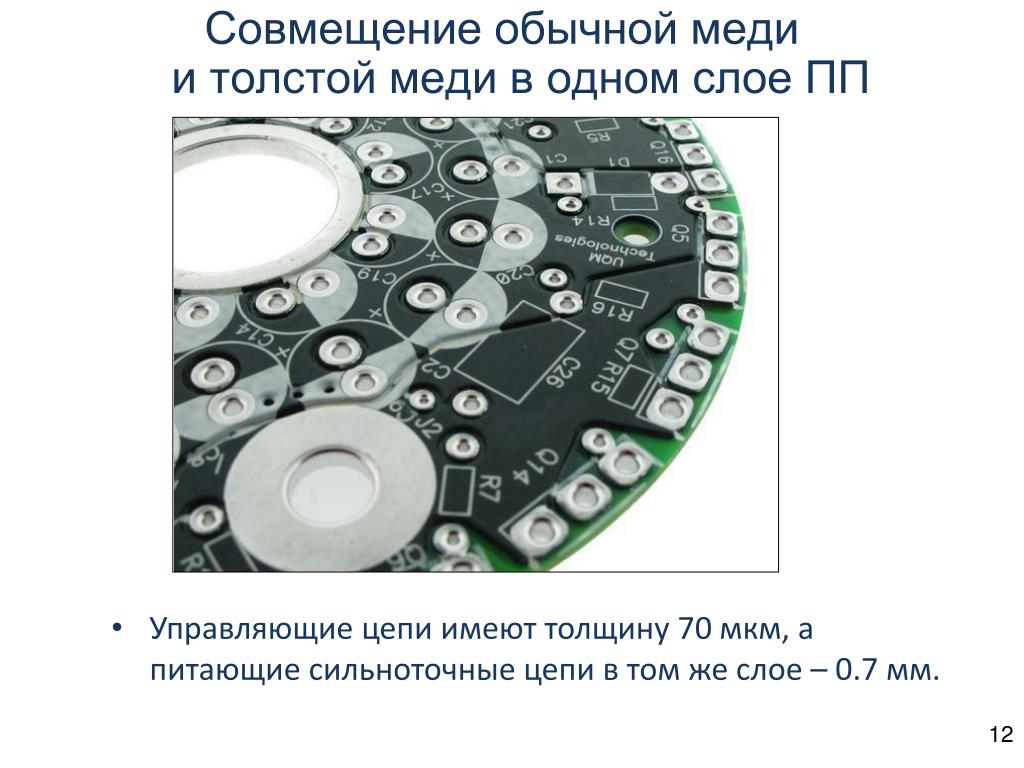

  12. Совмещение обычной медии толстой меди в одном слое ПП • Управляющие цепи имеют толщину 70 мкм, а питающие сильноточные цепи в том же слое – 0.7 мм.

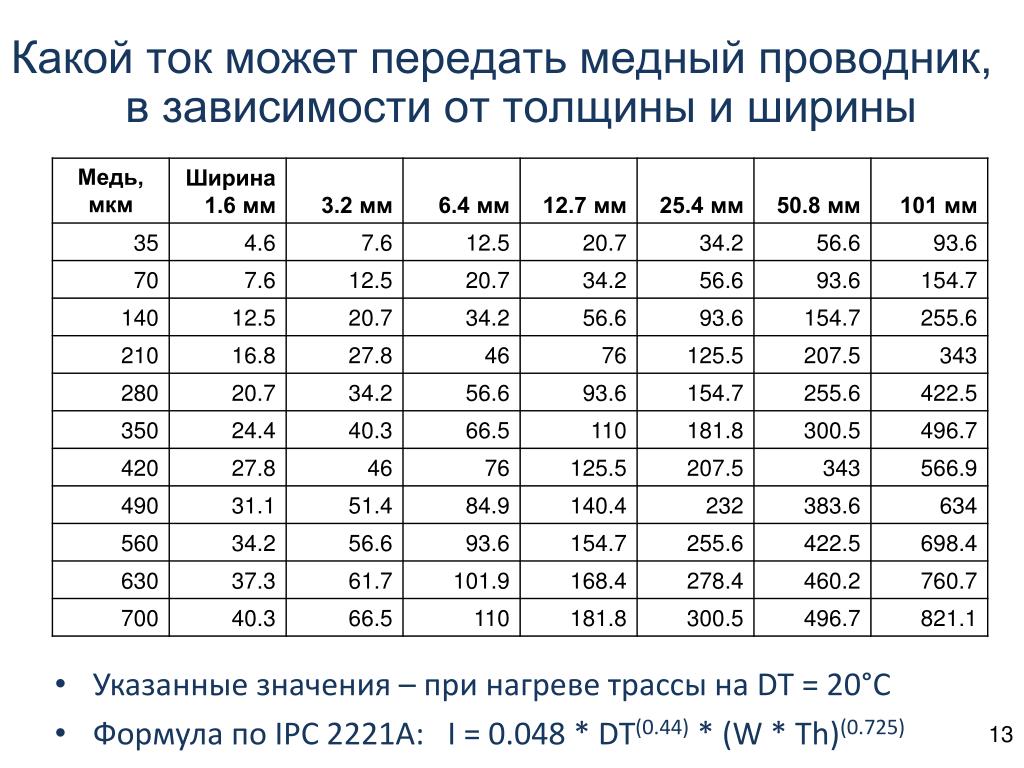

  13. Какой ток может передать медный проводник, в зависимости от толщины и ширины • Указанные значения – при нагреве трассы на DT = 20°C • Формула по IPC 2221A: I = 0.048 * DT(0.44) * (W * Th)(0.725)

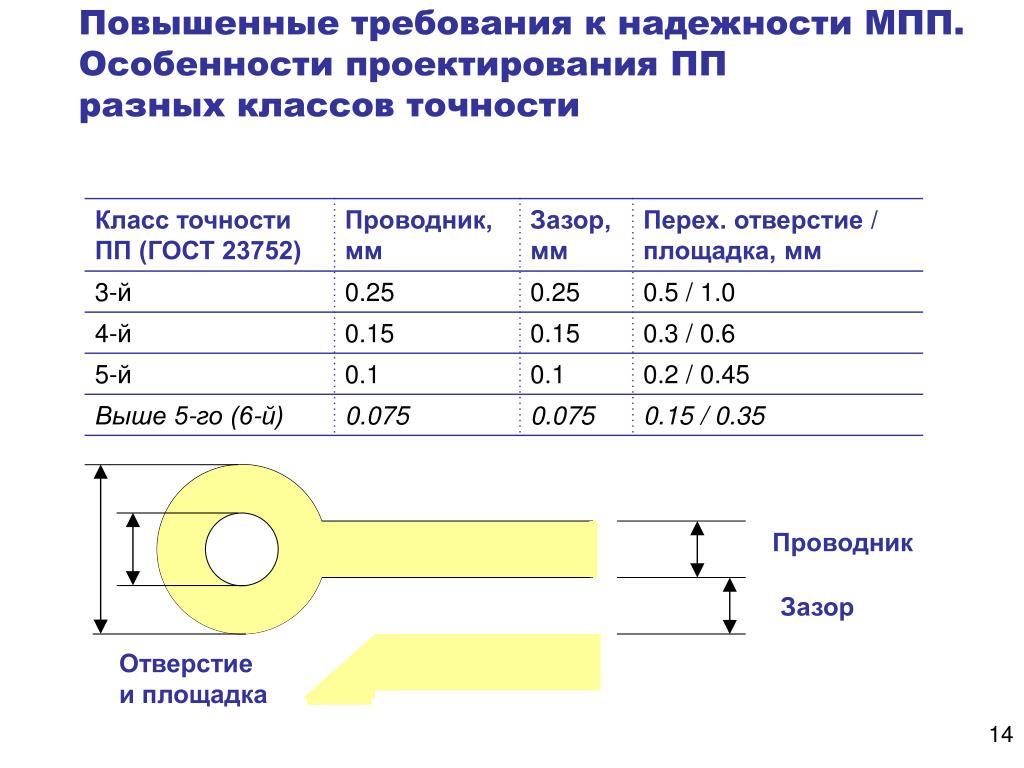

  14. Повышенные требования к надежности МПП.Особенности проектирования ППразных классов точности Проводник Зазор Отверстиеи площадка

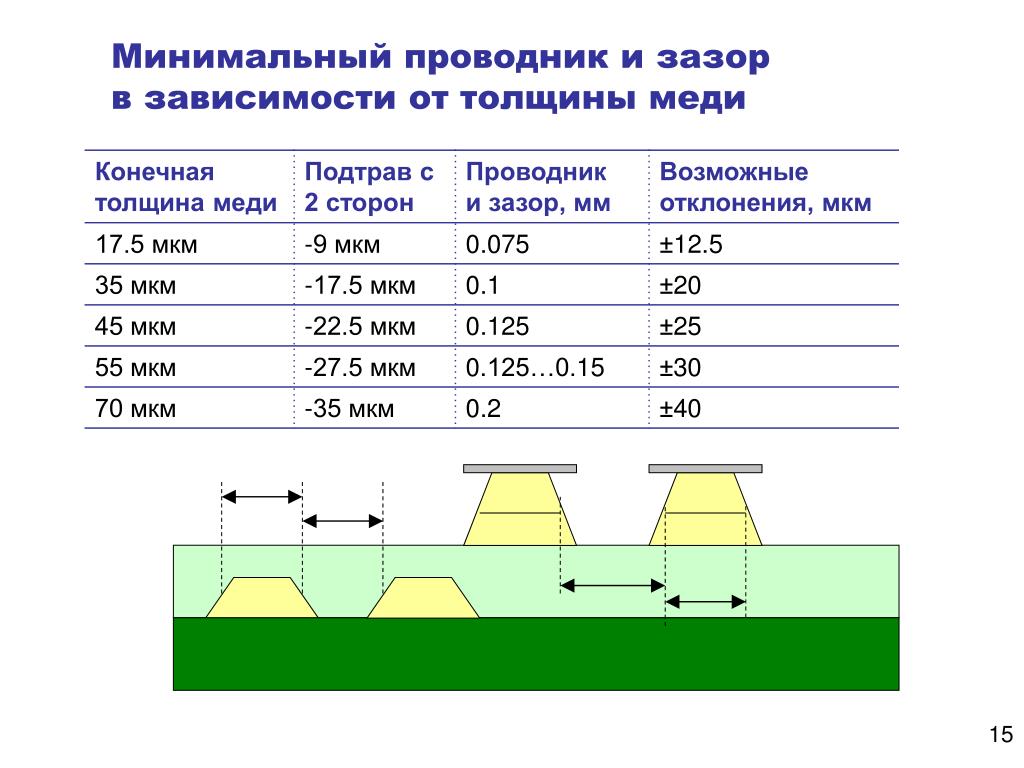

  15. Минимальный проводник и зазорв зависимости от толщины меди

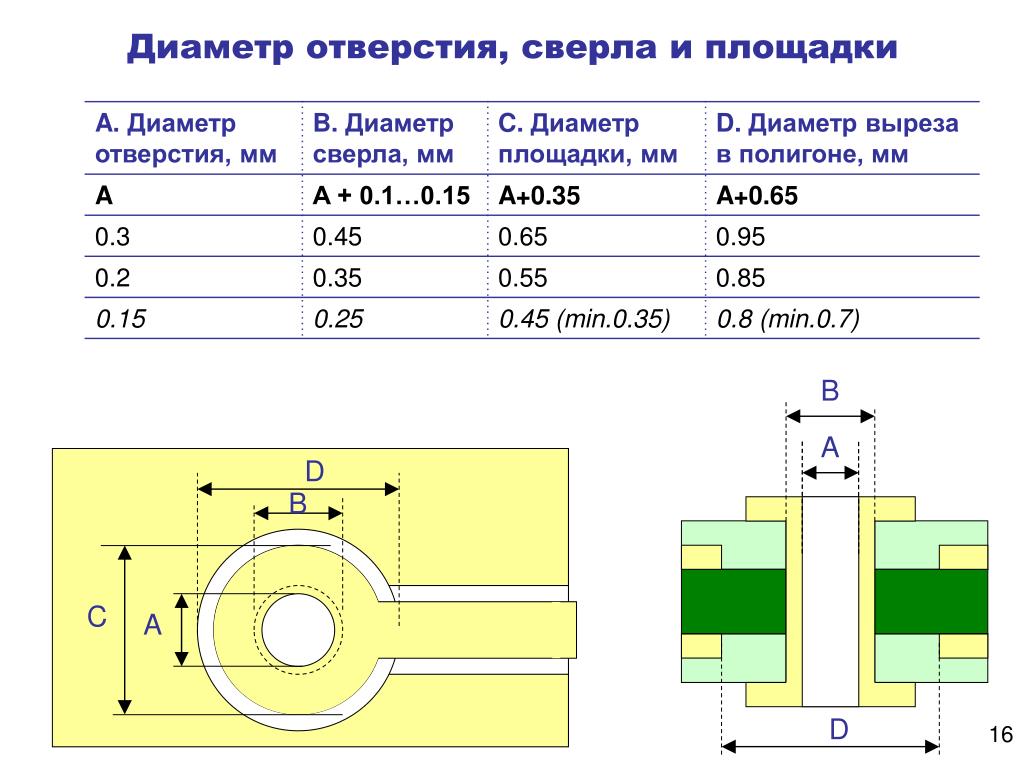

  16. Диаметр отверстия, сверла и площадки B A D B C A D

  17. Отступ вокруг отверстий во внутренних слоях – особое внимание! ≥0.25 мм от сверла,т.е. 0.32 от отверстия!!!

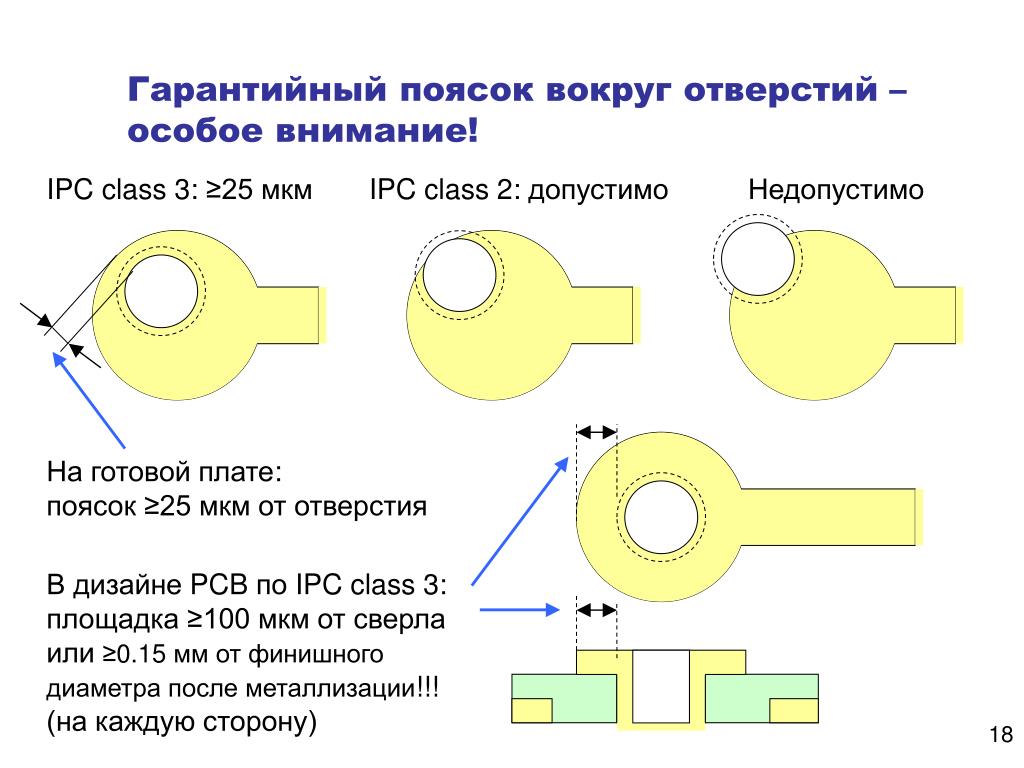

  18. Гарантийный поясок вокруг отверстий – особое внимание! IPC class 3: ≥25 мкм IPC class 2: допустимо Недопустимо На готовой плате:поясок ≥25 мкм от отверстия В дизайне PCB по IPC class 3:площадка ≥100 мкм от сверлаили ≥0.15 мм от финишного диаметра после металлизации!!!(на каждую сторону)

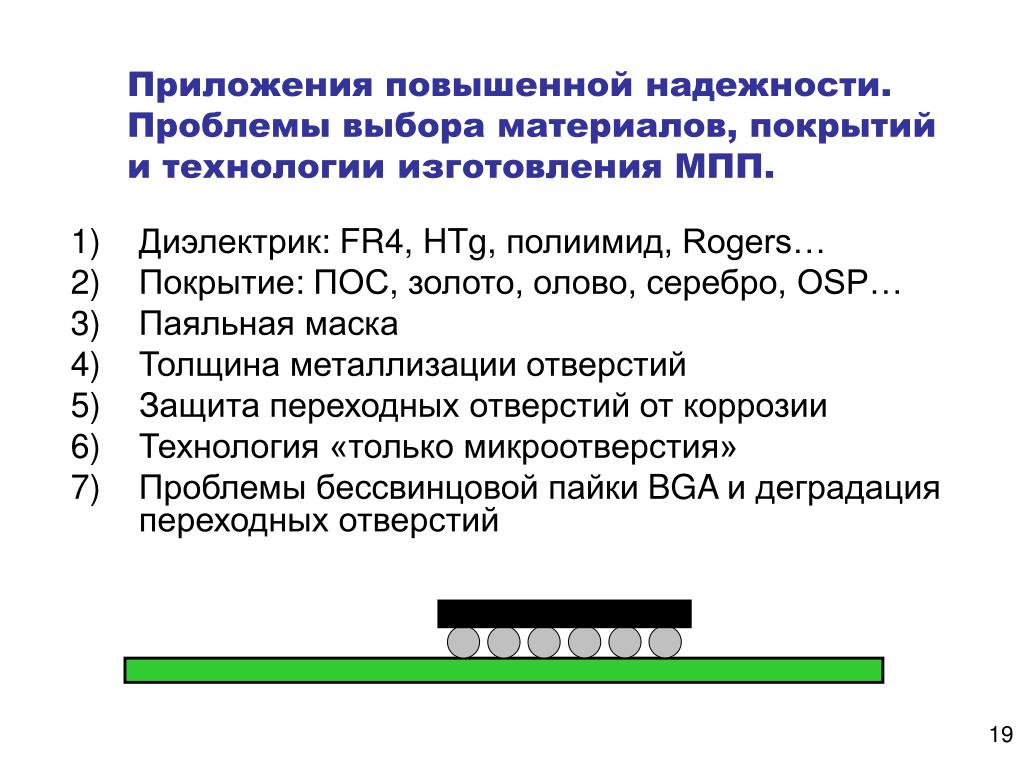

  19. Приложения повышенной надежности.Проблемы выбора материалов, покрытий и технологии изготовления МПП. • Диэлектрик: FR4, HTg, полиимид, Rogers… • Покрытие: ПОС, золото, олово, серебро, OSP… • Паяльная маска • Толщина металлизации отверстий • Защита переходных отверстий от коррозии • Технология «только микроотверстия» • Проблемы бессвинцовой пайки BGA и деградация переходных отверстий

  20. Новая технология выполнения Via • Заполнение • Покрытие медью • Защита от коррозии • Via-In-Pad

  21. Металлизация поверхности заполненного отверстия Заполнение смолой происходит в вакуумной камере,что исключает образование пустот и пузырей.

  22. Лазерные микроотверстия, Via-In-Pad

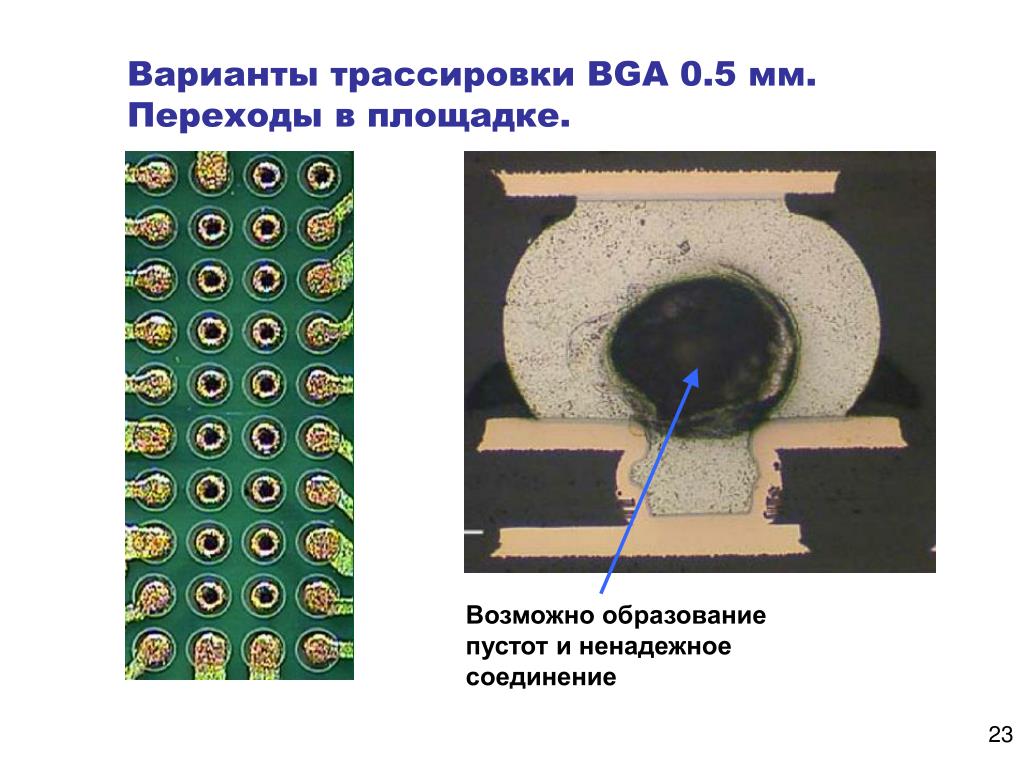

  23. Варианты трассировки BGA 0.5 мм.Переходы в площадке. Возможно образование пустот и ненадежное соединение

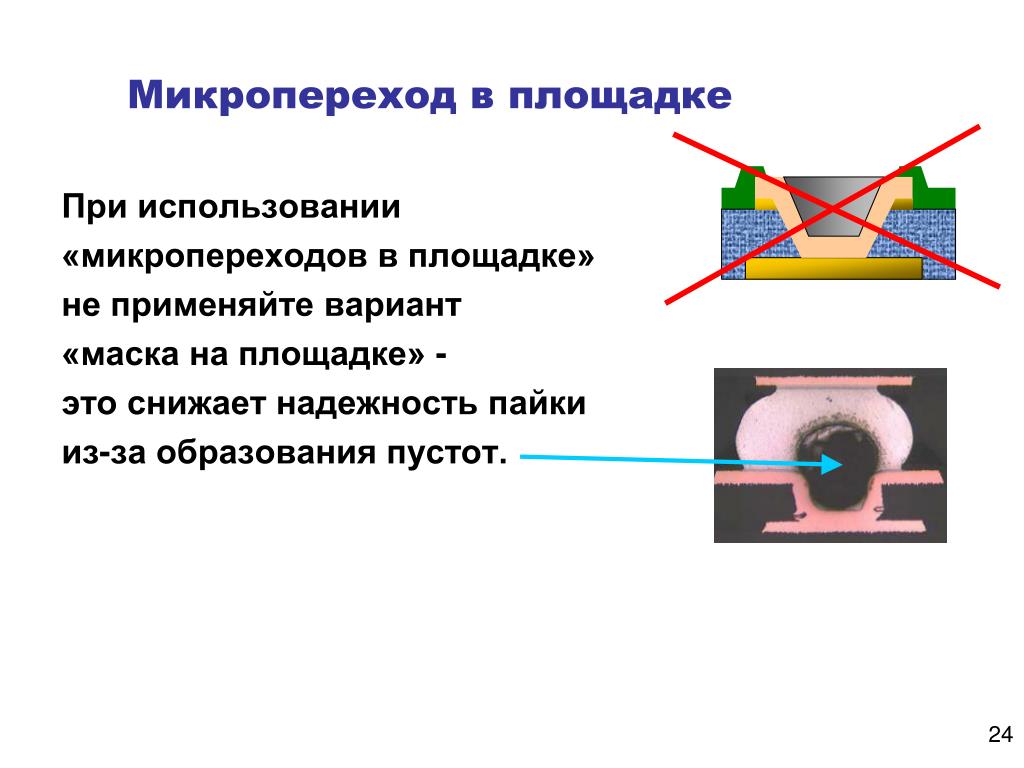

  24. Микропереход в площадке При использовании «микропереходов в площадке» не применяйте вариант «маска на площадке» - это снижает надежность пайки из-за образования пустот.

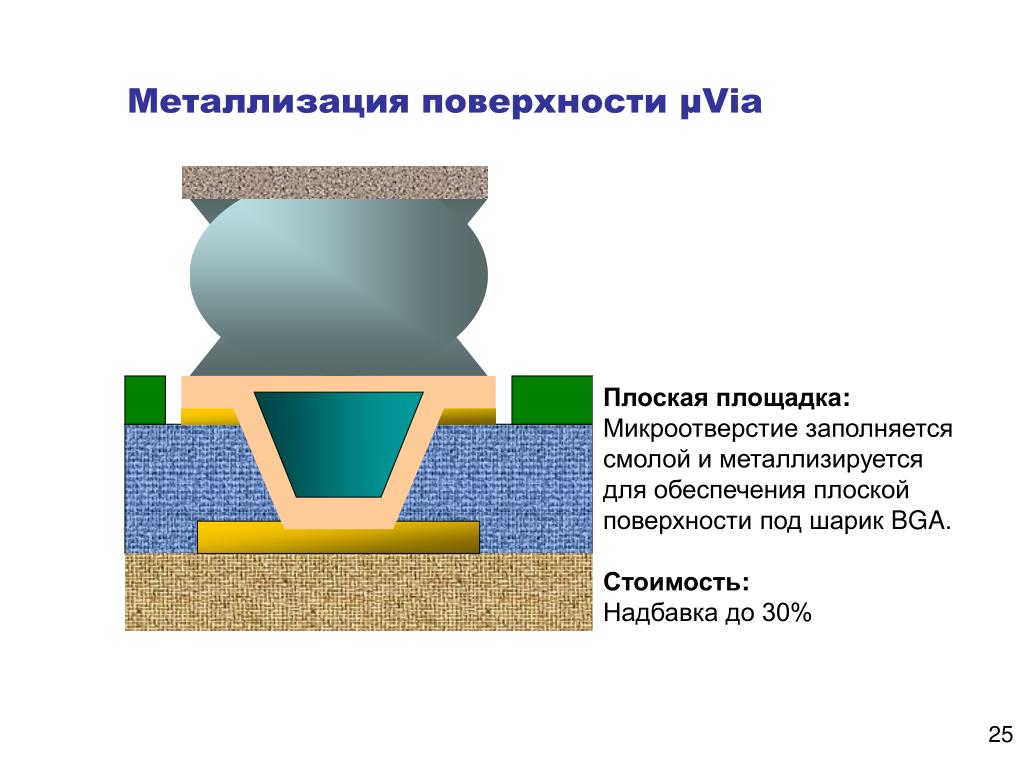

  25. Металлизация поверхности µVia Плоская площадка: Микроотверстие заполняетсясмолой и металлизируетсядля обеспечения плоскойповерхности под шарик BGA. Стоимость: Надбавка до 30%

  26. Заполнение µVia медью µVia с заполнением медью (можно ставить в центре площадки BGA)

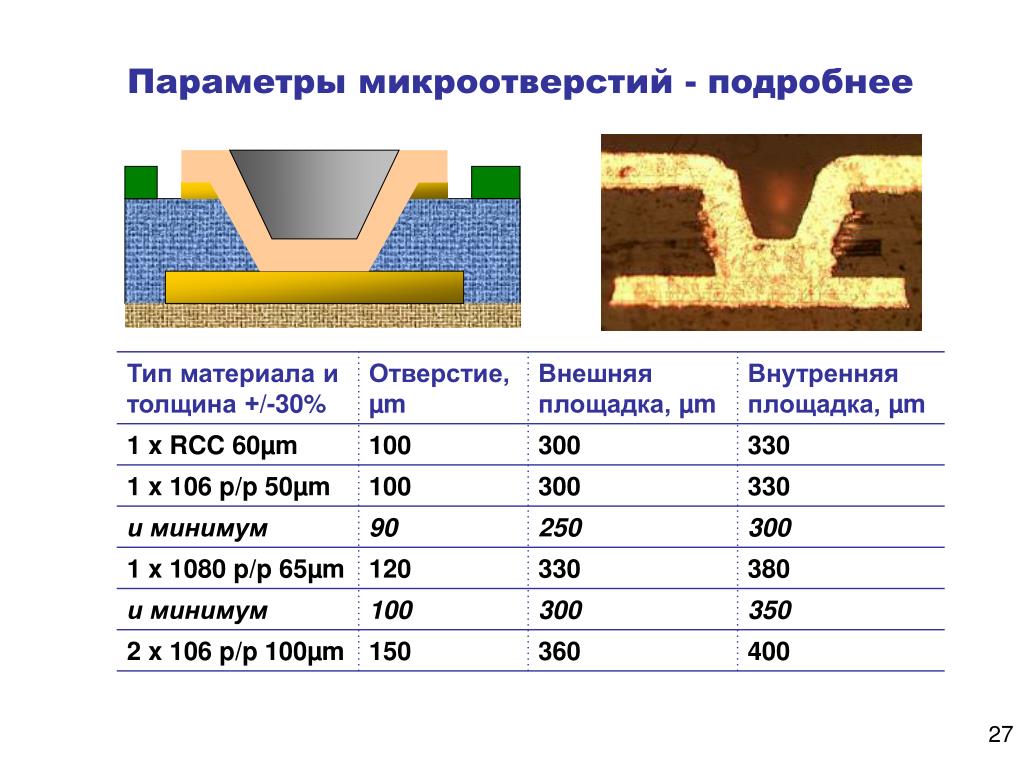

  27. Параметры микроотверстий - подробнее

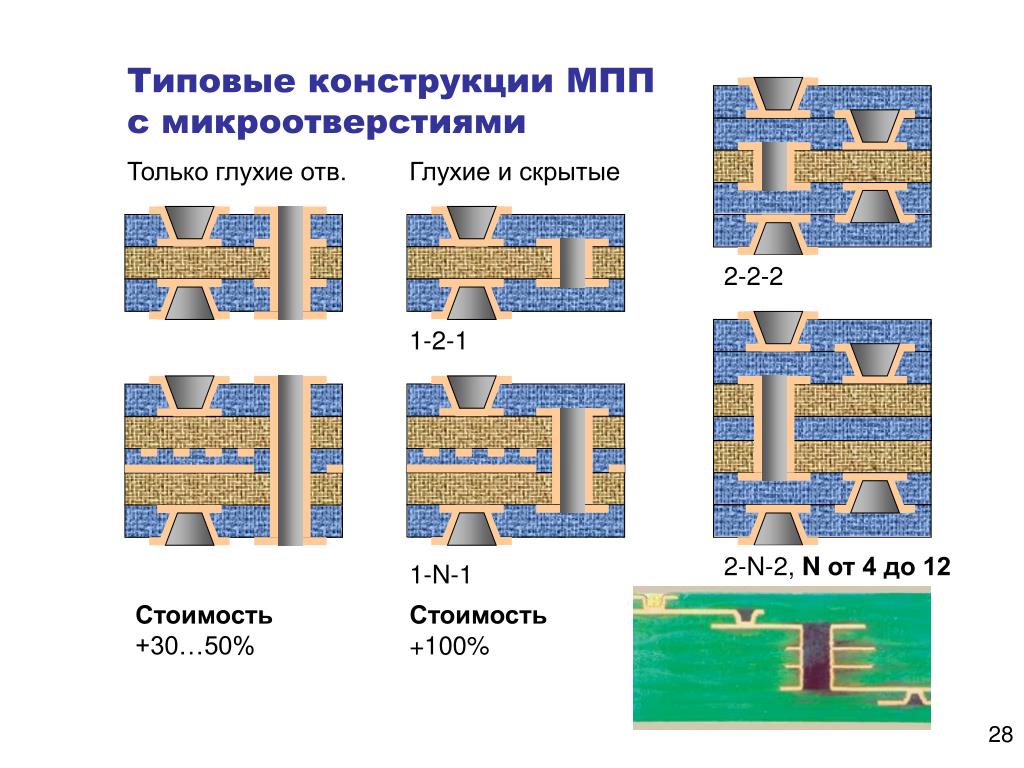

  28. Типовые конструкции МППс микроотверстиями Только глухие отв. Глухие и скрытые 2-2-2 1-2-1 2-N-2, N от 4 до 12 1-N-1 Стоимость +30…50% Стоимость +100%

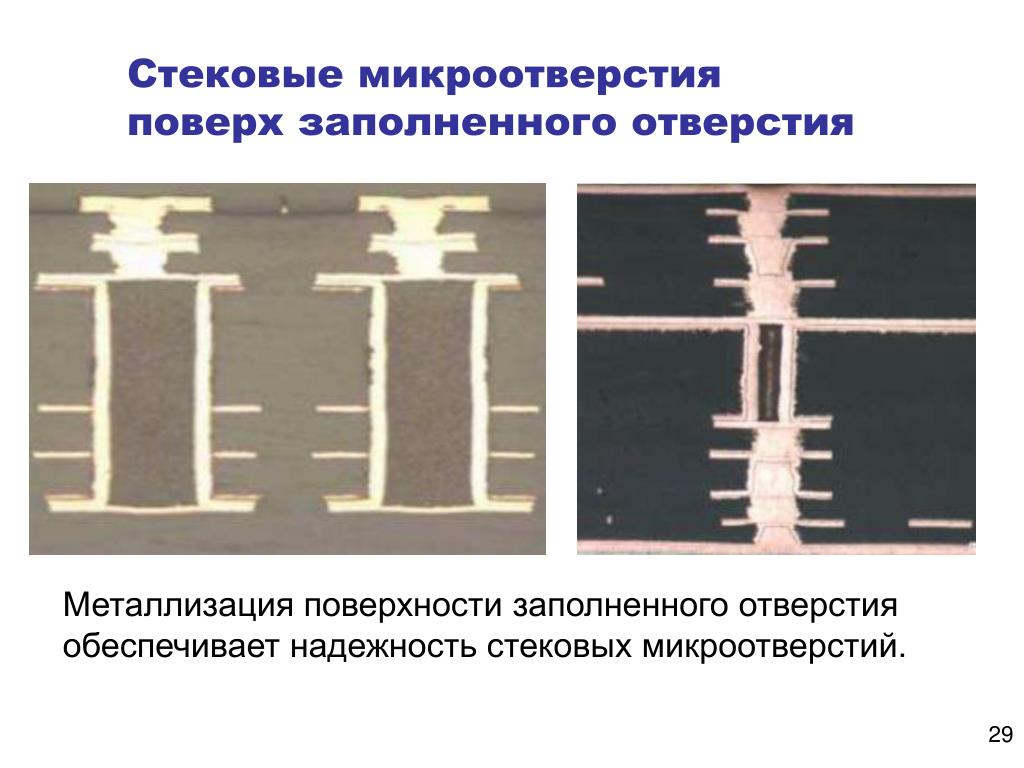

  29. Стековые микроотверстияповерх заполненного отверстия Металлизация поверхности заполненного отверстияобеспечивает надежность стековых микроотверстий.

  30. Надежность лазерных отверстий Симуляция процесса оплавления в печи 260°СТест HATS по IPC-18R-E (ускоренный термошок)Диапазон температур -40…+145°С, 500 циклов

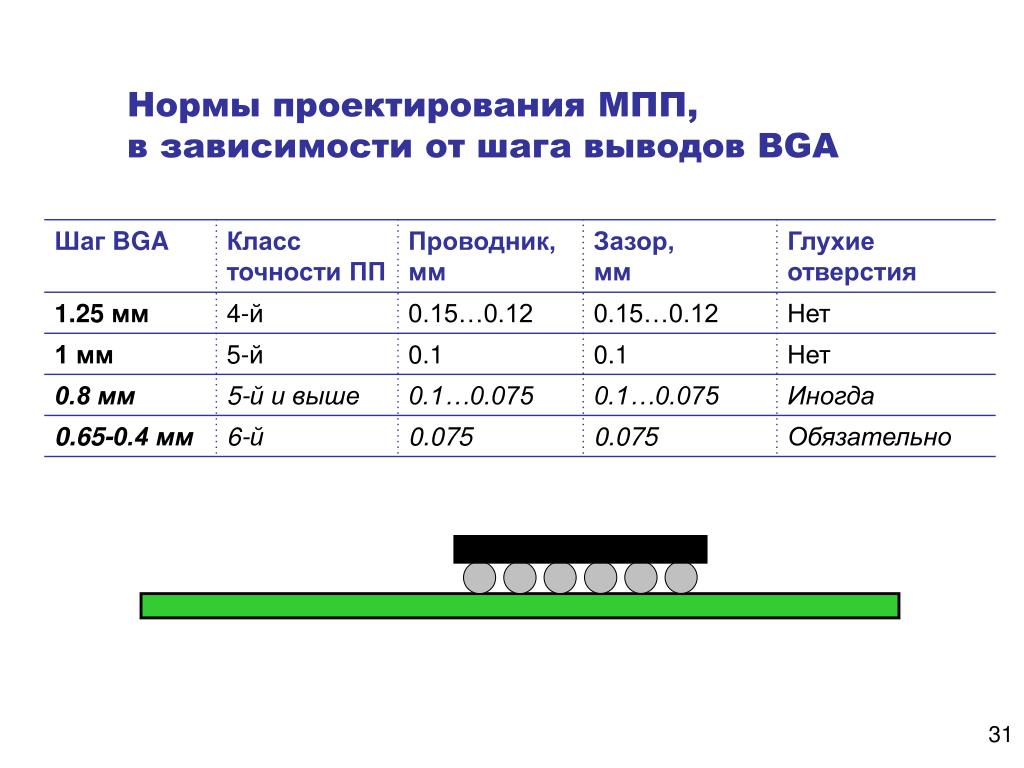

  31. Нормы проектирования МПП,в зависимости от шага выводов BGA

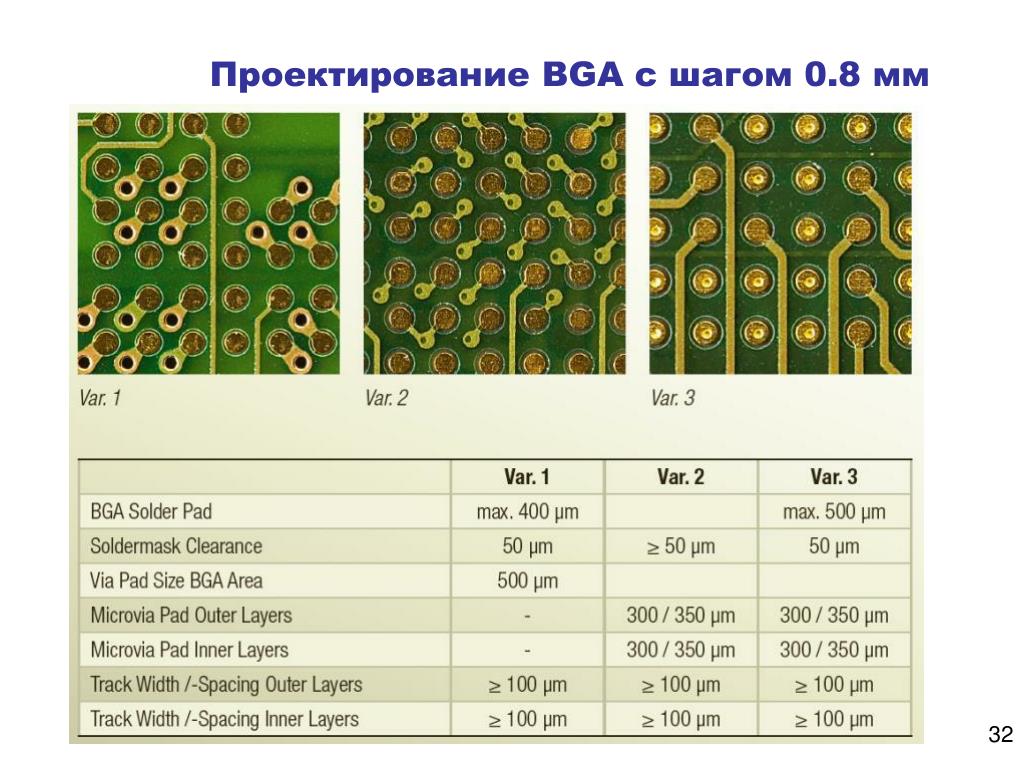

  32. Проектирование BGA с шагом 0.8 мм

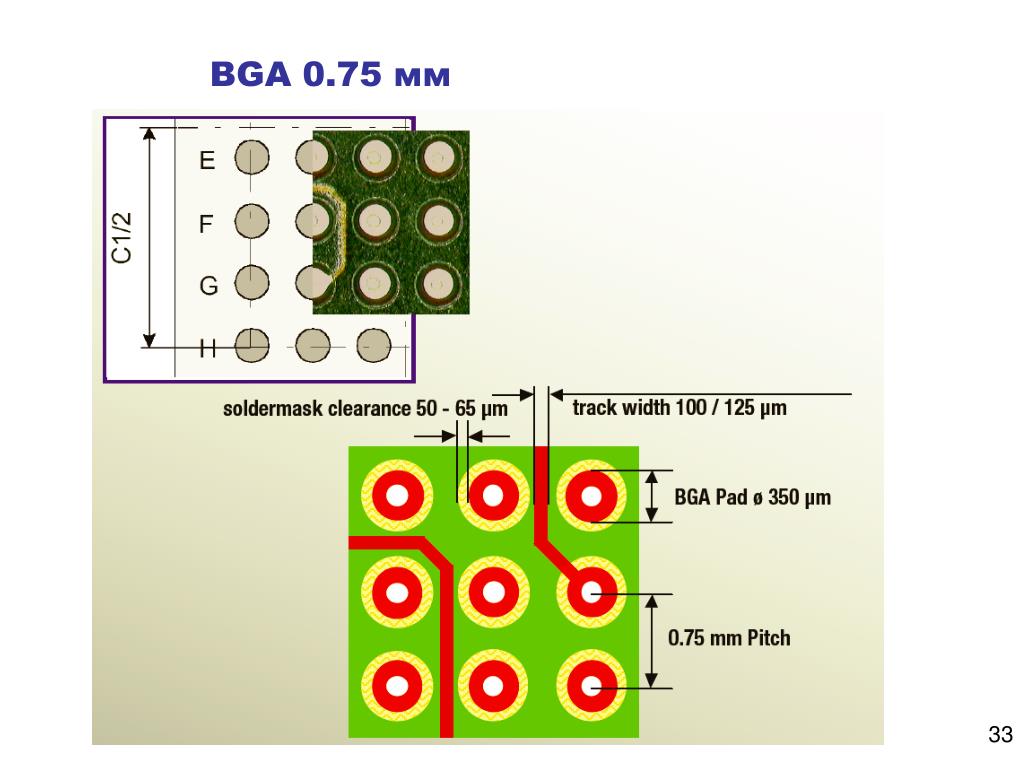

  33. BGA 0.75 мм

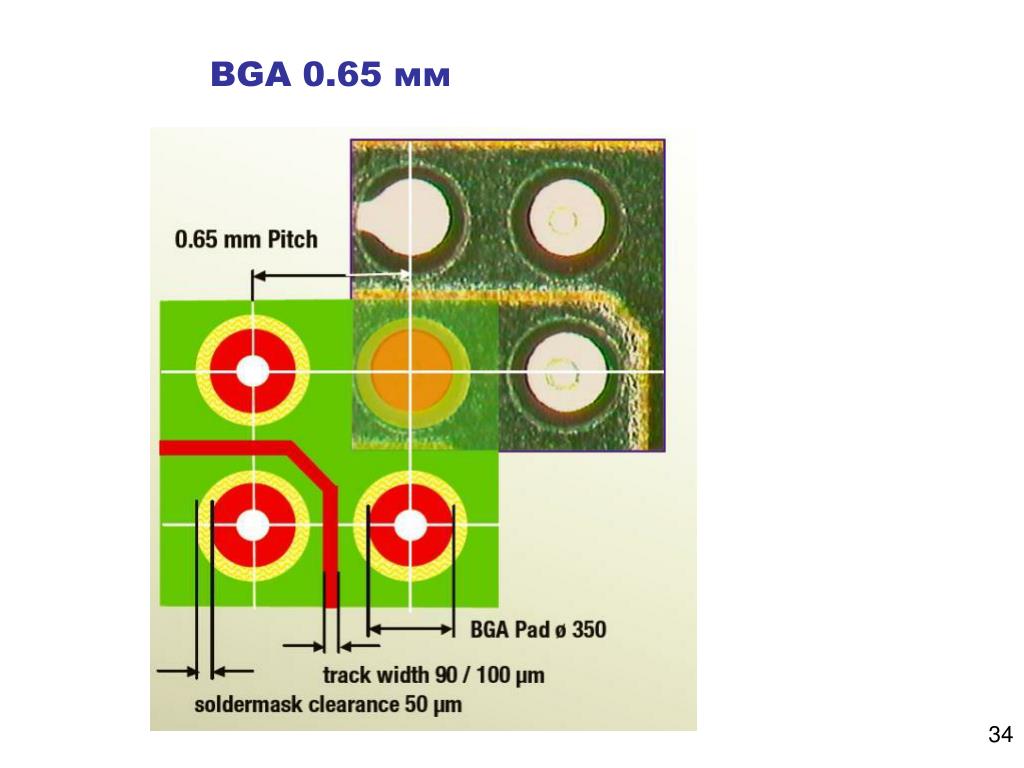

  34. BGA 0.65 мм

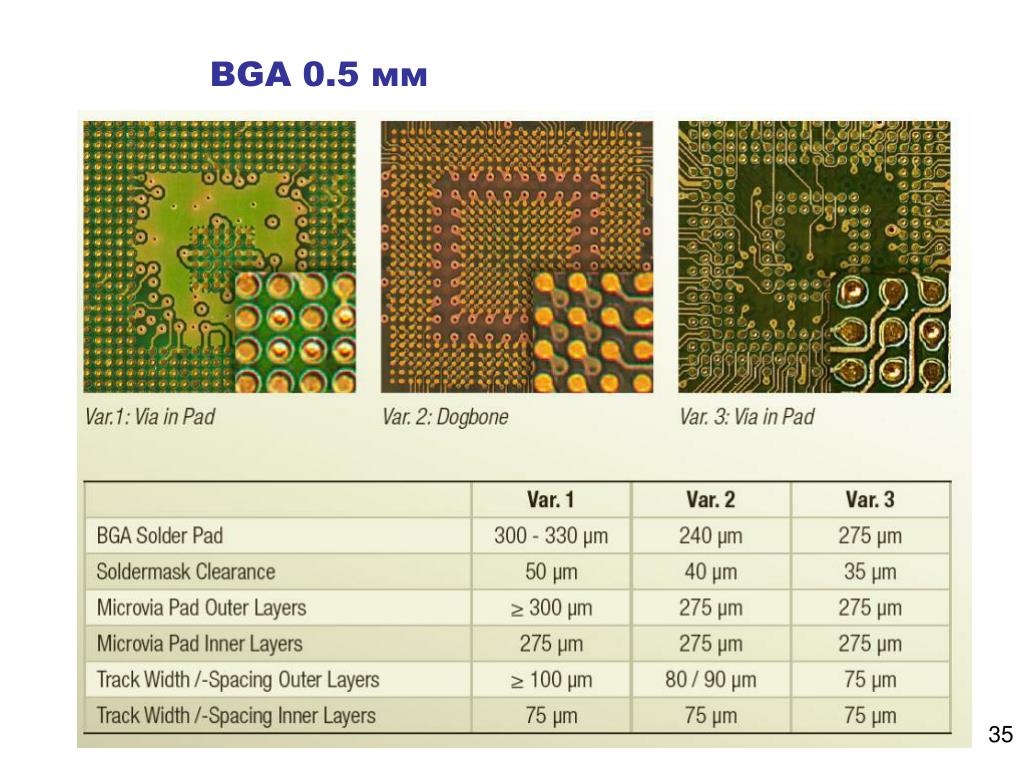

  35. BGA 0.5 мм

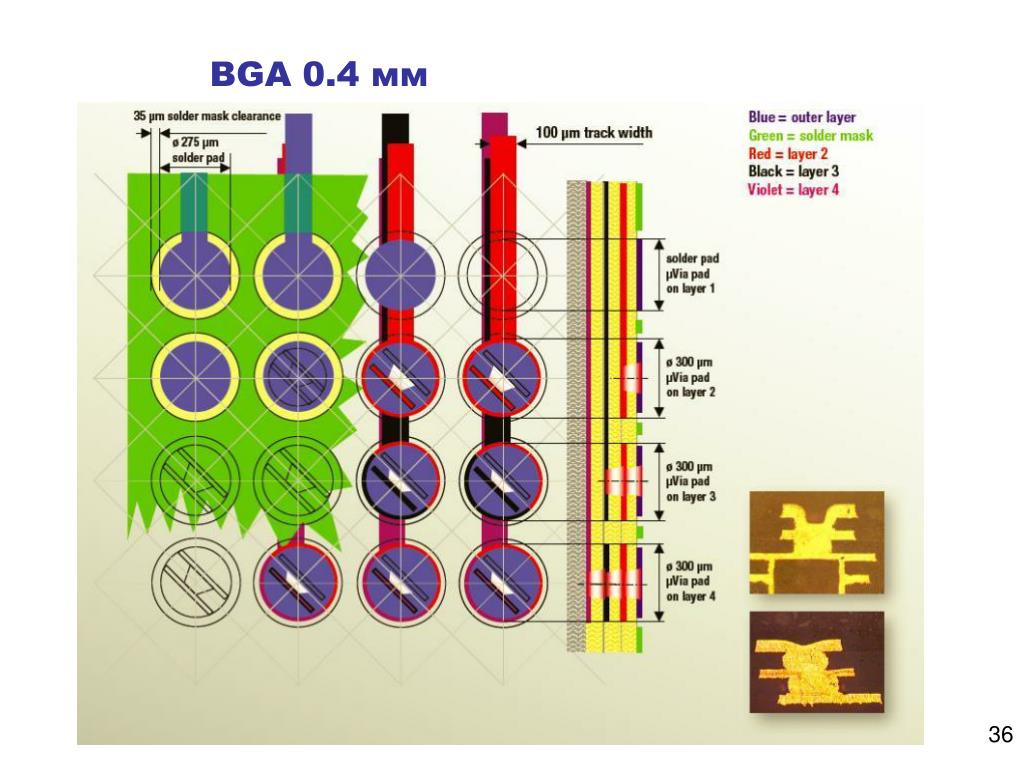

  36. BGA 0.4 мм

  37. Рекомендации по параметрам МПП HDI

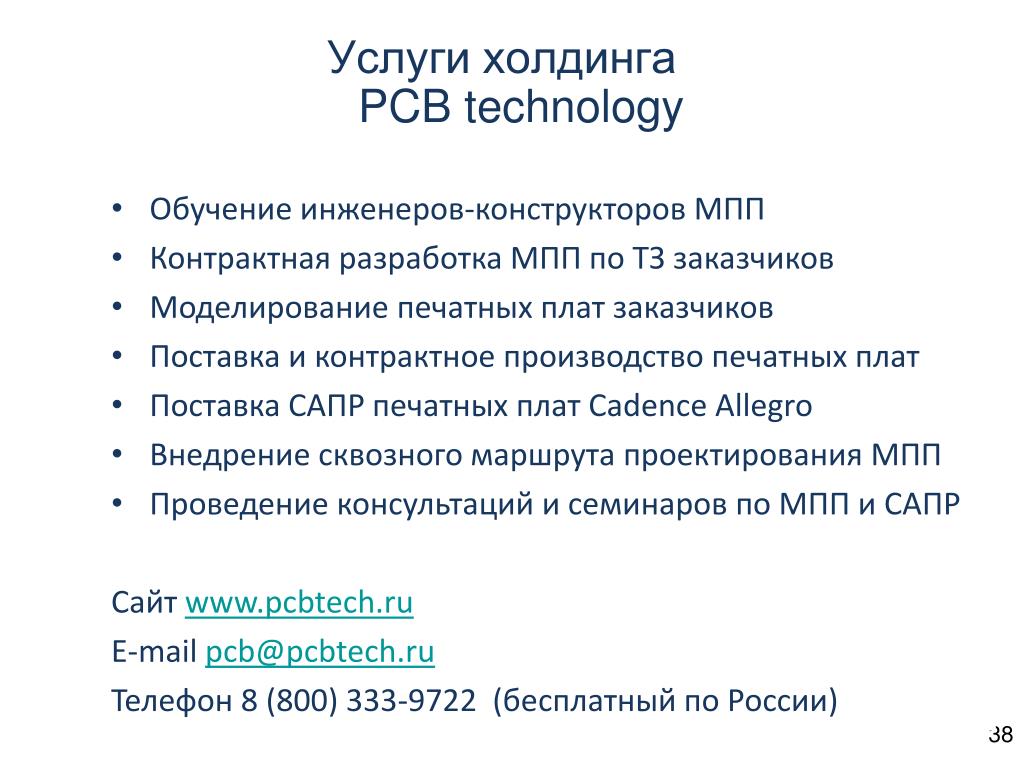

  38. Услуги холдингаPCB technology • Обучение инженеров-конструкторов МПП • Контрактная разработка МПП по ТЗ заказчиков • Моделирование печатных плат заказчиков • Поставка и контрактное производство печатных плат • Поставка САПР печатных плат Cadence Allegro • Внедрение сквозного маршрута проектирования МПП • Проведение консультаций и семинаров по МПП и САПР Сайт www.pcbtech.ru E-mail pcb@pcbtech.ru Телефон 8 (800) 333-9722 (бесплатный по России)

  39. Спасибо за внимание! Есть ли у вас вопросы? Александр Игоревич Акулин технический директор PCB technology (контрактное производство)КБ «Схематика» (дизайн-центр печатных плат)PCB SOFT (поставка САПР Cadence Allegro) http://www.pcbtech.ru
