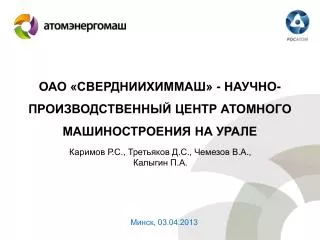

1. ОАО «СвердНИИхиммаш» - научно-производственный Центр атомного машиностроения на Урале Каримов Р.С., Третьяков Д.С., Чемезов В.А., Калыгин П.А. Минск, 03.04.2013

2. Введение 2/1 Радиоактивные отходы (РАО) являются непременным завершающим звеном любой ядерной и радиационной технологии. В процессе эксплуатации энергоблоков АЭС образуются три основных вида РАО: газоаэрозольные, жидкие и твердые. Негативное влияние РАО на людей и окружающую природную среду вызвало необходимость создания оборудования по обращению с РАО, для решения вопросов нераспространения радиоактивных сред за пределы объектов атомной отрасли. Атомная энергетика во всем мире сегодня ориентируется на хранение РАО в кондиционированном виде - безопасной физико-химической форме, позволяющей производить вывоз и последующее захоронение отходов без дополнительной переработки в местах окончательной изоляции. 1

3. Введение 2/2 • В декабре 2012 года создан КОНСОРЦИУМ по выводу из эксплуатации ядерных и радиационных объектов, а также обращению с отработавшим ядерным топливом и радиоактивными отходами: • объединенная компания «НИАЭП-Атомстройэкспорт» – Генеральный подрядчик • ГСПИ – маркетинг внутреннего рынка, проектные работы и комплексные инженерно-радиологические обследования • NUKEM- маркетинг внешнего рынка, внедрение соответствующих технологий и программ управления проектами • ОАО «СвердНИИхиммаш» - разработка, изготовление и поставка специального оборудования 2

4. Опыт разработки оборудования и его внедрения 1 ПЕРЕРАБОТКА ТРО 3

5. Прессование 2/1 «СвердНИИхиммаш» первым в стране разработал комплексы для сортировки и прессования низко- и среднеактивных ТРО. Комплекс состоит из бокса сортировки и измельчения ТРО, а так же и пресса усилием 950 кН. Подобное оборудование поставлено и функционирует на Калининской АЭС, Курской АЭС, УЭХК и Тяньваньской АЭС; проведён монтаж установок на Ростовской и Белоярской АЭС; изготовлено и отгружено оборудование для Куданкуланской АЭС. Разработан пресс для переработки (компактирования) ТРО, на который в 2012 году получен патент РФ №2453437. 4

6. Прессование 2/2 Установка сортировки, измельчения и прессования, Калининская АЭС Сортировка Измельчение Прессование Производительность установки: - по исходным отходам – 3 м3/ч - по конечному продукту – 8-10 бочек/ч 5

7. Сжигание 2/1 Методом сжигания утилизируются горючие твердые и жидкие радиоактивные отходы. Цель сжигания – минимизация объема кондиционированных РАО, направляемых на хранение. С 1988 года на Запорожской АЭС эксплуатируется установка сжигания ТРО производительностью 40 кг/ч. На Белоярской АЭС с 1991 года эксплуатируется установка производительностью 25 кг/ч. В 2007 году введена в эксплуатацию печь сжигания ТРО производительностью 50 кг/ч на Калининской АЭС. 6

8. Сжигание 2/2 Установка сжигания Калининской АЭС Производительность установки сжигания: • по твердым отходам – 50 кг/ч • по жидким отходам – 20 кг/ч Бокс выгрузки золы, транспортёр подачи золы в узел цементирования Подобные печи поставлены и запущены в эксплуатацию на Ростовской (2011 г.) и Смоленской АЭС (2012 г.), для Нововоронежской АЭС-2 в 2012 году изготовлена установка сжигания РАО. 7

9. 2 ПЕРЕРАБОТКА ЖРО 8

10. Битумирование 2/1 Установки битумирования Калининская АЭС Ленинградская АЭС БалаковскаяАЭС Ровенская АЭС 9

11. Битумирование 2/2 Установка битумирования Калининской АЭС • производительность – 240 дм3/ч • время одного цикла – 10-12 ч Помещение приводов битуматора и погружного насоса Узел расфасовки битумного компаунда 10

12. Цементирование • Позволяет отверждать ЖРО путём включения в цементную матрицу с последующей расфасовкой в специальные бочки. • Производительность установки по цементному компаунду 2-3 бочки в час. Вместимость одной бочки 200 литров. Транспортная система с захватом Смеситель установки цементирования В 2012 году предложена инновационно-разработанная установка цементирования, получен патент РФ №121640 на полезную модель. 11

13. Остекловывание Общепринятым в мировой практике способом переработки ЖРО высокой и средней активности является способ остекловывания. Производительность второй печи, работавшей на ФГУП ПО «МАЯК», была самой высокой в мире – 500 л/час по исходному раствору, что позволило остекловывать не только ЖРО, образующиеся от переработки ОЯТ в текущем производстве, но и перерабатывать ранее накопленные от выполнения военных программ ВАО, хранящиеся в специальных железобетонных емкостях и представляющие одну из самых серьезных потенциальных опасностей. Барботёр-холодильник печи Всего на четырех печах переработано более 28000 м3 растворов ВАО. Передано на хранение порядка 6204 т стеклосплава с общей активностью около 642 млн Ки. 12

14. 3 ПИРОХИМИЧЕСКАЯ И ЭЛЕКТРОХИМИЧЕСКАЯ ОБРАБОТКА РАДИАЦИОННО-ЗАГРЯЗНЕННЫХ МАТЕРИАЛОВ ИЗ ГРАФИТА И СПЛАВОВ 13

15. Предложен способ, патент РФ №2436271, на переработку радиационно-загрязненного графита из остановленных уран-графитовых промышленных реакторов и РБМК. • Предложен электролизер, патент РФ №2435241, с оксидно-угольным анодом (грязный графит) для селективного извлечения продуктов деления из графита. На подобном аппарате можно перерабатывать отходы, содержащие оксиды урана, бракованное ядерное топливо. Совместная термическая утилизация радиоактивно загрязненных металлических отходов и отработанных растворов трибутилфосфата, нефтепродуктов, масел может быть реализовано на установке типа «мартеновская печь», патент РФ №121956. 14

16. 4 ВОДОПОДГОТОВКА 15

17. Дистилляционные обессоливающие установки ДОУ третьего поколения ДОУ-50/10 ГП Ростовской АЭС Номинальная производительность по дистилляту – 50 т/ч Солесодержание 1-1,5 мг/дм3 Преимущества ДОУ: • экологическая чистота • стационарный автоматический режим • потребление только собственных ресурсов станции • не требуется сложной предварительной подготовки исходной воды 16

18. Работы, выполняемые институтом Составление исходных данных и ТЗ, включая диагностику и обследование существующего оборудования Разработка КД и согласование ее с надзорными органами, проведение необходимых НИР и ОКР Изготовление оборудования, включая входной контроль качества конструкционных материалов, пооперационный контроль качества изготовления узлов, деталей и заводские испытания оборудования Курирование изготовления оборудования на других машиностроительных заводах Комплектация установок покупными унифицированными изделиями и стандартным оборудованием Шеф-монтаж и пуско-наладка оборудования Обучение обслуживающего персонала Авторское сопровождение в процессе эксплуатации 17

19. Опыт создания оборудования • Комплекс РТ-1 на ПО «МАЯК» для регенерации ОЯТ реакторов ВВЭР-440, БН-600 и АПЛ • Камеры и оборудование установок по производству МОХ - топлива, ТВЭЛовреактора БН-600 • Установки ионообменных фильтров для АЭС • Установки для обращения с РАО (концентрирование, отверждение, компактирование) для комбинатов отрасли и АЭС • Комплексы оборудования по опреснению морских и солоноватых вод, ресурсосберегающей и безотходной технологии водооборота и др. 18

20. Многолетний опыт создания и совершенствования выпускаемого оборудования позволяет ОАО «СвердНИИхиммаш» выполнять работы для предприятий как России, так и стран ближнего и дальнего зарубежья. В 2012 году коллективом института выполнялись работы более чем по 100 договорам. Среди них велись и продолжаются работы по двум направлениям: • Развитие атомного энергетического комплекса России и зарубежных стран • Ядерная и радиационная безопасность России 19

21. Заключение Наш институт имеет все необходимые разрешительные документы - лицензии, сертификаты - для проведения вышеуказанных работ, обладает достаточным опытом, научно-техническим потенциалом: доктор наук, 28 кандидатов наук, действует аспирантура, «Учебно-производственный Центр атомной промышленности». В настоящее время идет проект по внедрению АСУ КТПП, что значительно повысит конкурентоспособность нашего предприятия. ОАО «СвердНИИхиммаш» активно участвует в Производственной системе Росатома как в опытном производстве, так и в НИОКР. ОАО «СвердНИИхиммаш» готов активно, творчески участвовать в программах строительства АЭС в Белоруссии. 20

22. СПАСИБО ЗА ВНИМАНИЕ
