slide1

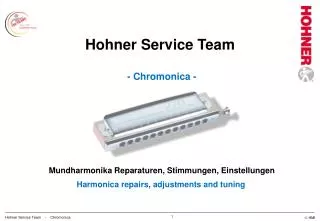

Hohner Service Team

- Chromonica -

Mundharmonika Reparaturen, Stimmungen, Einstellungen

Harmonicarepairs, adjustmentsandtuning

Hohner Service Team - Chromonica

slide2

Hohner Service Team

Ciro Lenti

Service Harmonica

Gabi Hand

Chromonica

Christoph Meissner

Diatonic/ Tuning

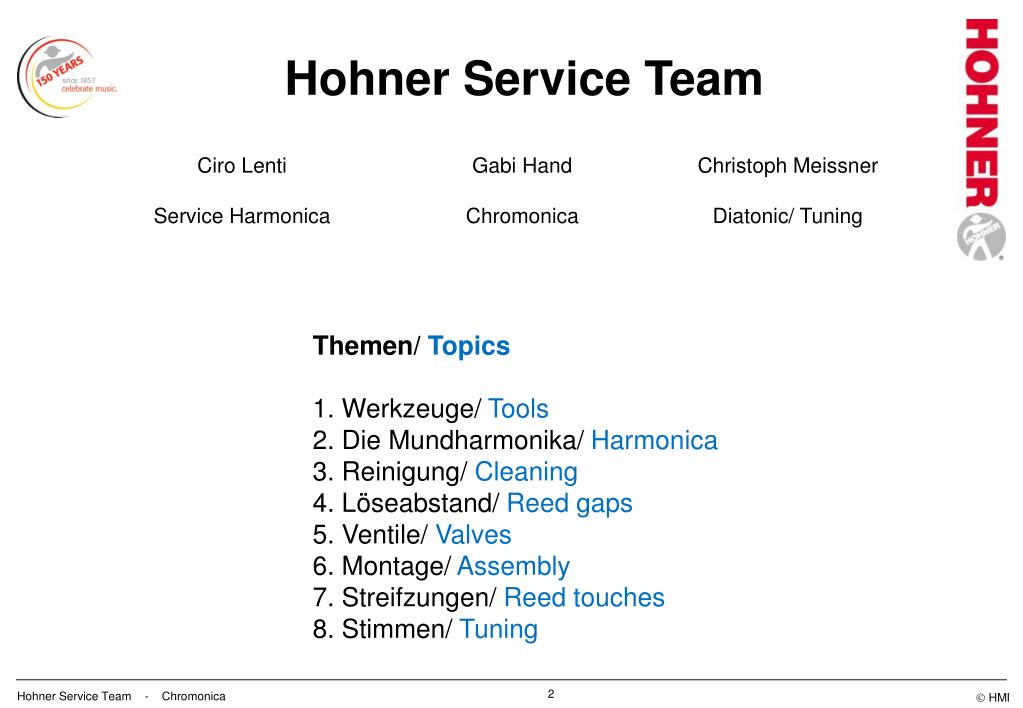

  • Themen/ Topics
  • Werkzeuge/ Tools
  • Die Mundharmonika/ Harmonica
  • Reinigung/ Cleaning
  • Löseabstand/ Reed gaps
  • Ventile/ Valves
  • Montage/ Assembly
  • Streifzungen/ Reed touches
  • Stimmen/ Tuning

Hohner Service Team - Chromonica

slide3

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

1.

Werkzeuge

Tools

6.

2.

3.

7.

8.

5.

1.

4.

1.Spezieller Stimmkratzer/ special tuning scraper

2.Lösblättchen mit Zungen-Zentrierschlüssel/ reed lifting blade with reed wrench

5.Schraubendreher Schlitz + Kreuzschlitz/ screwdriver slot + cross slot

8.Fusselfreies Putztuch/ cleaning cloth

6.Tube Ventilkleber/ tube valve glue

3.Hakenwerkzeug (Angel)/ hook tool

4.Feine Stimmfeile/ fine tuning file

7.Satz Ventile/ set of valves

Hohner Service Team - Chromonica

slide4

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

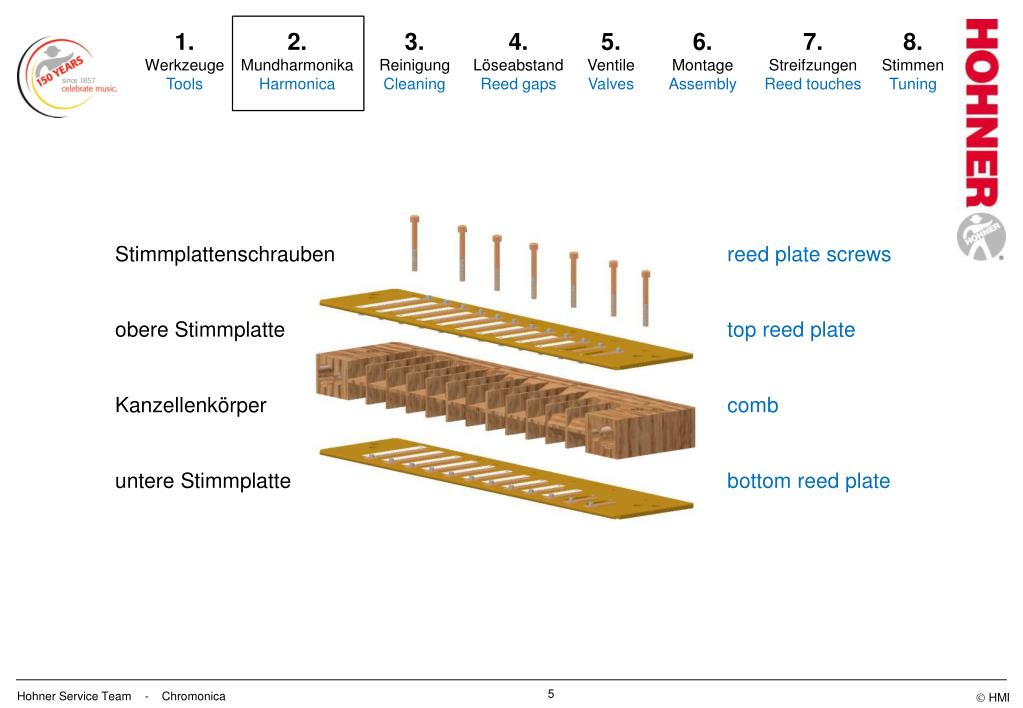

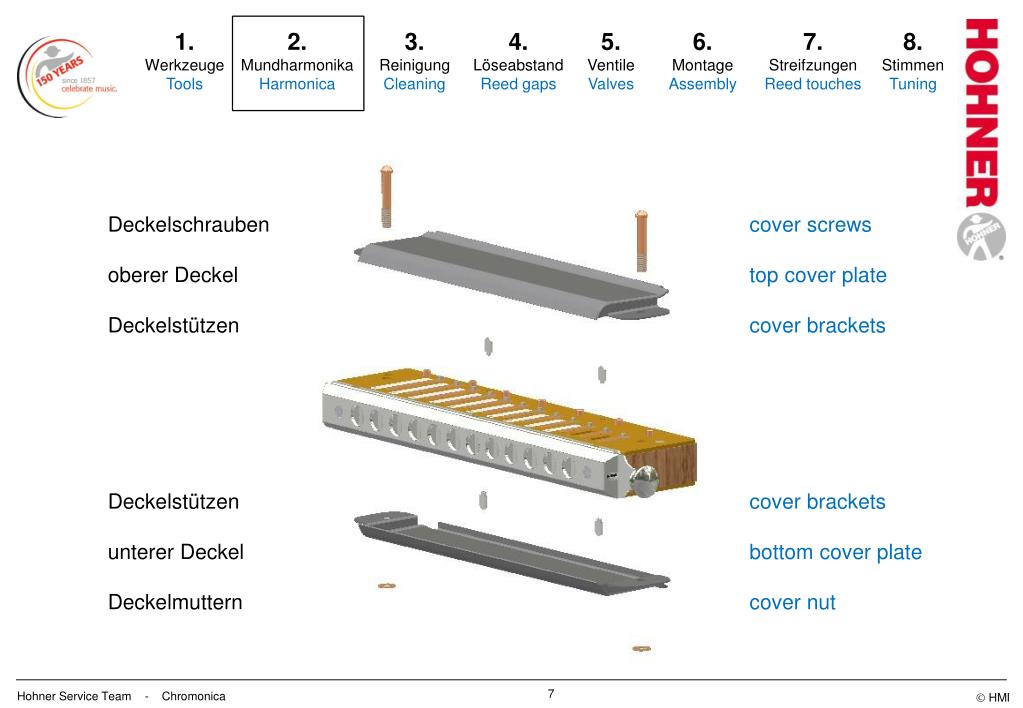

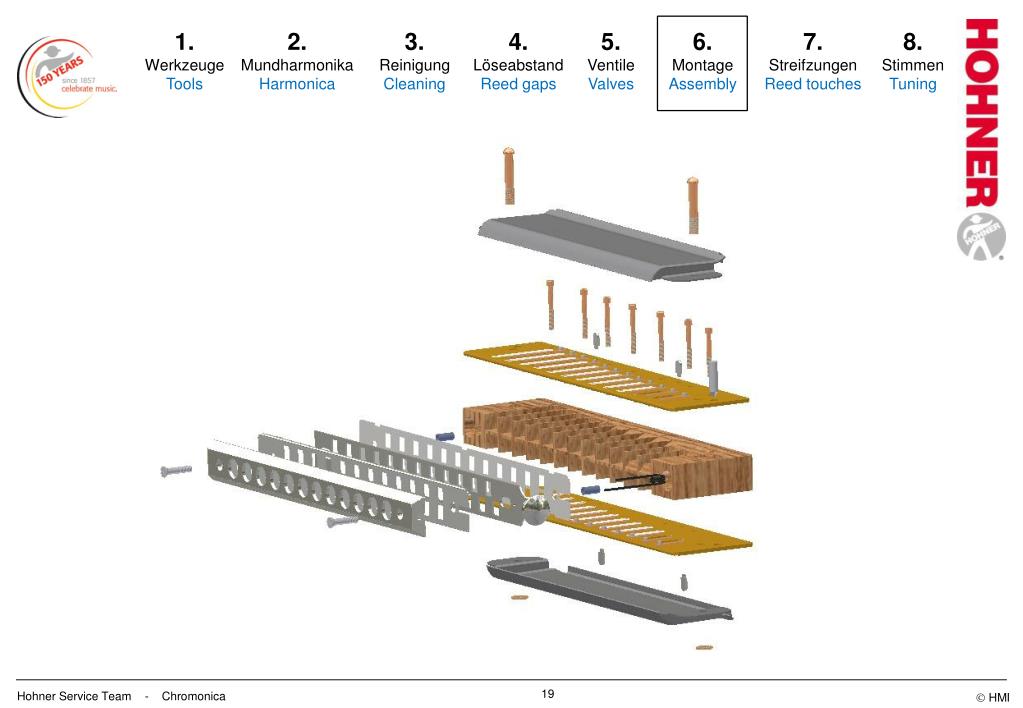

Stimmplattenschrauben

obere Stimmplatte

Kanzellenkörper

untere Stimmplatte

reed plate screws

top reed plate

comb

bottom reed plate

Hohner Service Team - Chromonica

slide5

Bolzen

spring bolt

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

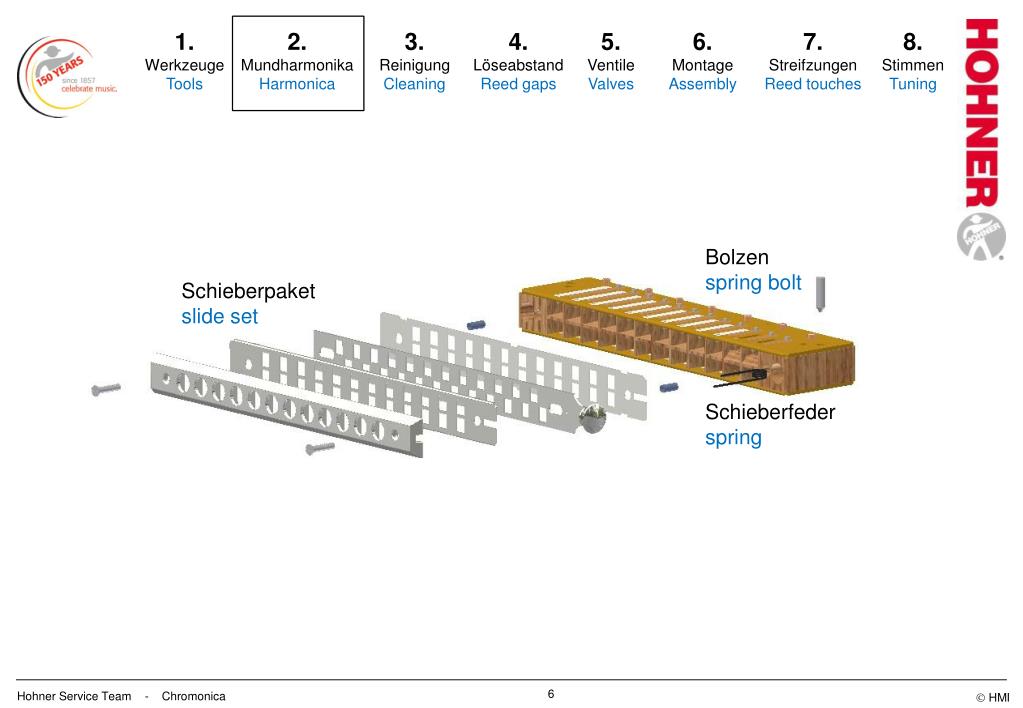

Schieberfeder

spring

Schieberpaket

slide set

Hohner Service Team - Chromonica

slide6

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

cover screws

top cover plate

cover brackets

cover brackets

bottom cover plate

cover nut

Deckelschrauben

oberer Deckel

Deckelstützen

Deckelstützen

unterer Deckel

Deckelmuttern

Hohner Service Team - Chromonica

slide7

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

  • Regelmäßige Reinigung – höhere Lebenszeit
  • Periodical cleaning – longer lifetime

3.

Reinigung

Cleaning

Fusselfreies Putztuch

cleaning cloth

Spiritus

ethyl alcohol

Hohner Service Team - Chromonica

slide8

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

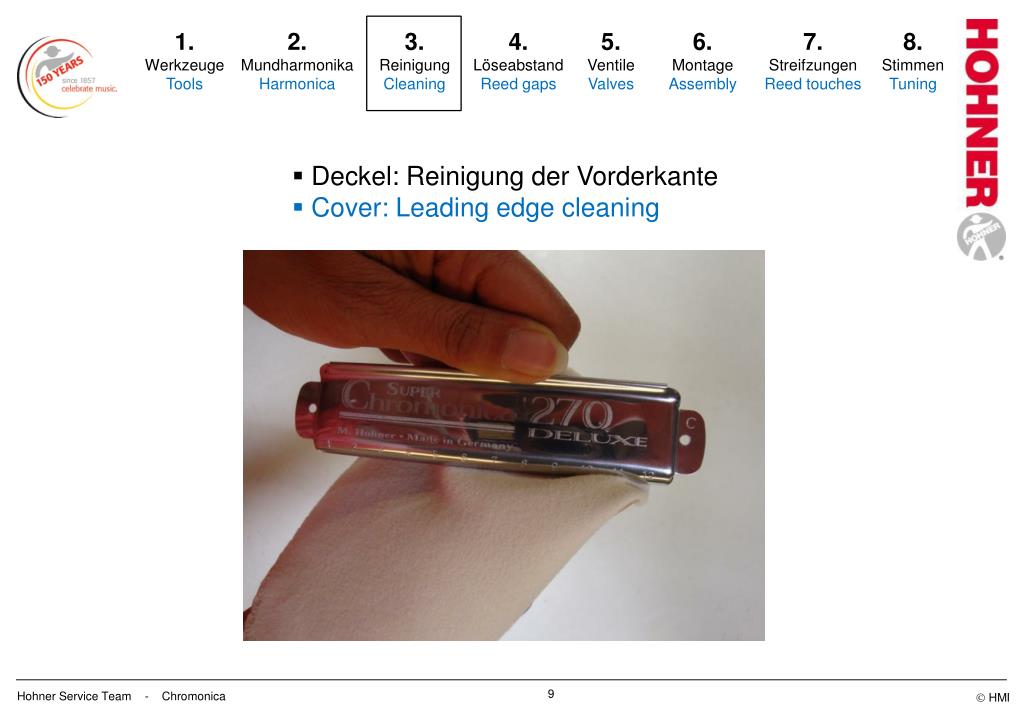

  • Deckel: Reinigung der Vorderkante
  • Cover: Leading edge cleaning

Hohner Service Team - Chromonica

slide9

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

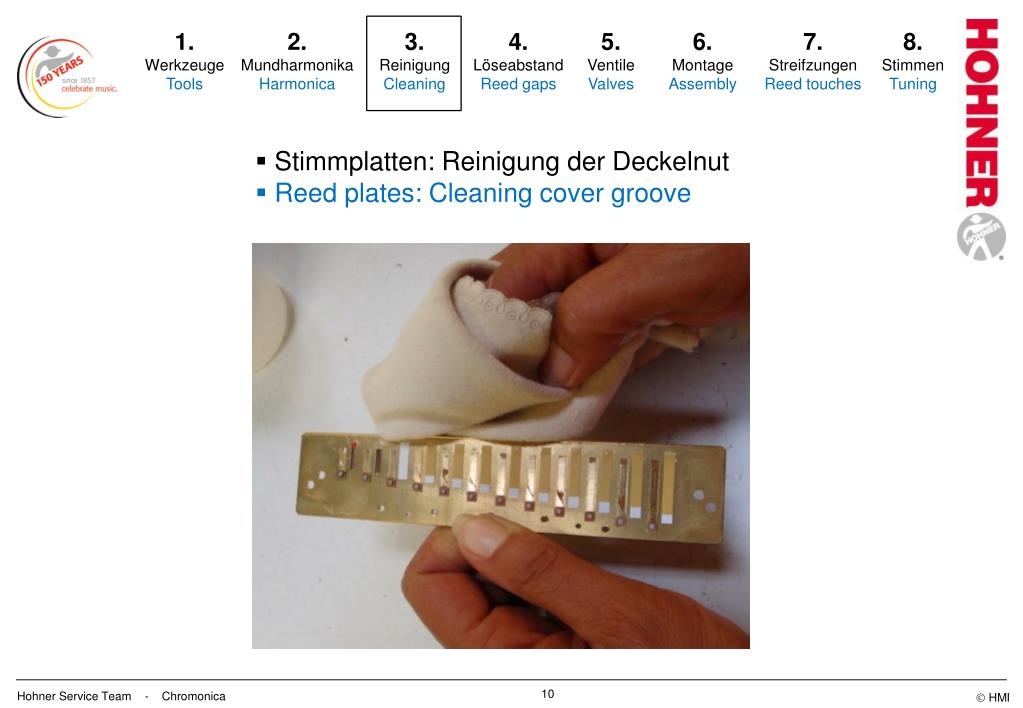

  • Stimmplatten: Reinigung der Deckelnut
  • Reed plates: Cleaning cover groove

Hohner Service Team - Chromonica

slide10

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

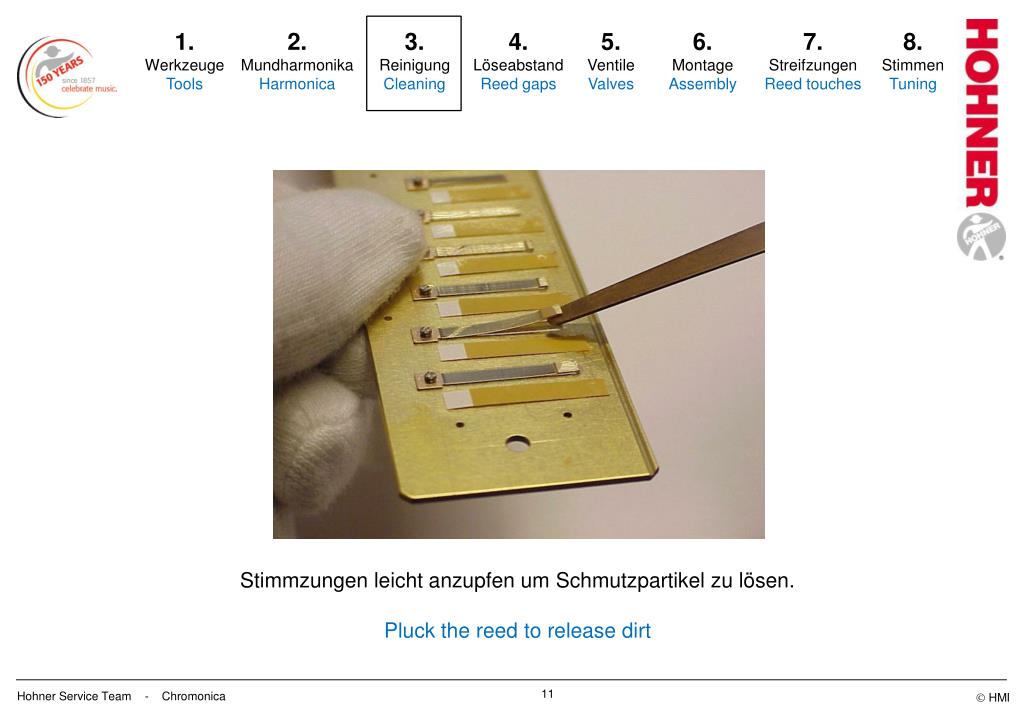

Stimmzungen leicht anzupfen um Schmutzpartikel zu lösen.

Pluck the reed to release dirt

Hohner Service Team - Chromonica

slide11

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

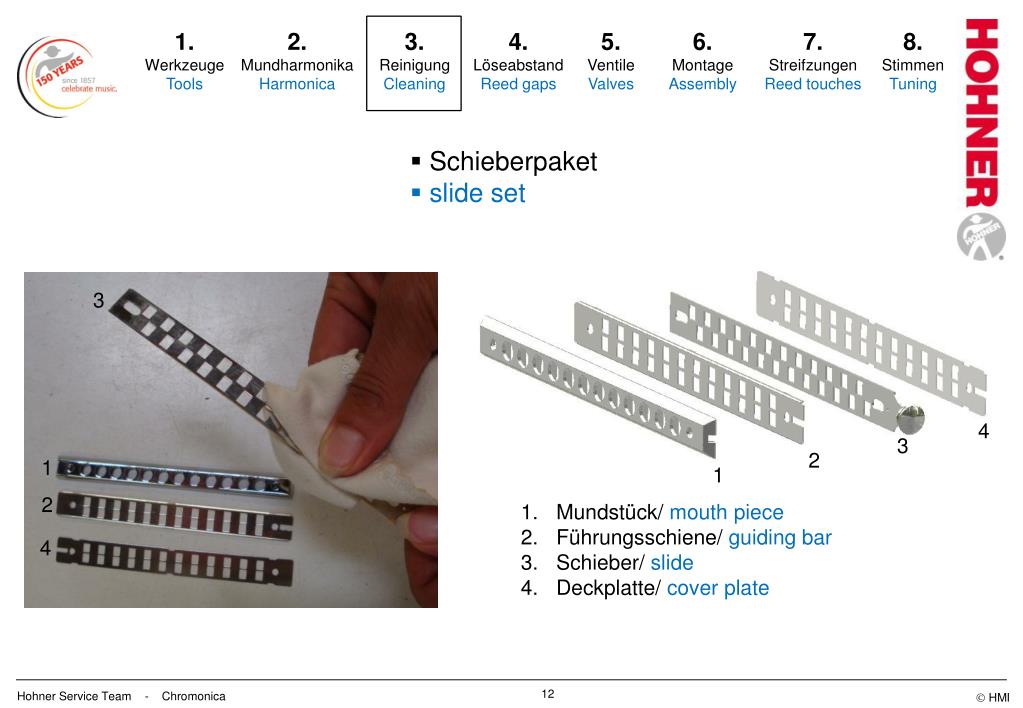

  • Schieberpaket
  • slide set

3

4

3

2

1

1

2

  • Mundstück/ mouth piece
  • Führungsschiene/ guiding bar
  • Schieber/ slide
  • Deckplatte/ cover plate

4

Hohner Service Team - Chromonica

slide12

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

4.

Löseabstand

Reed gaps

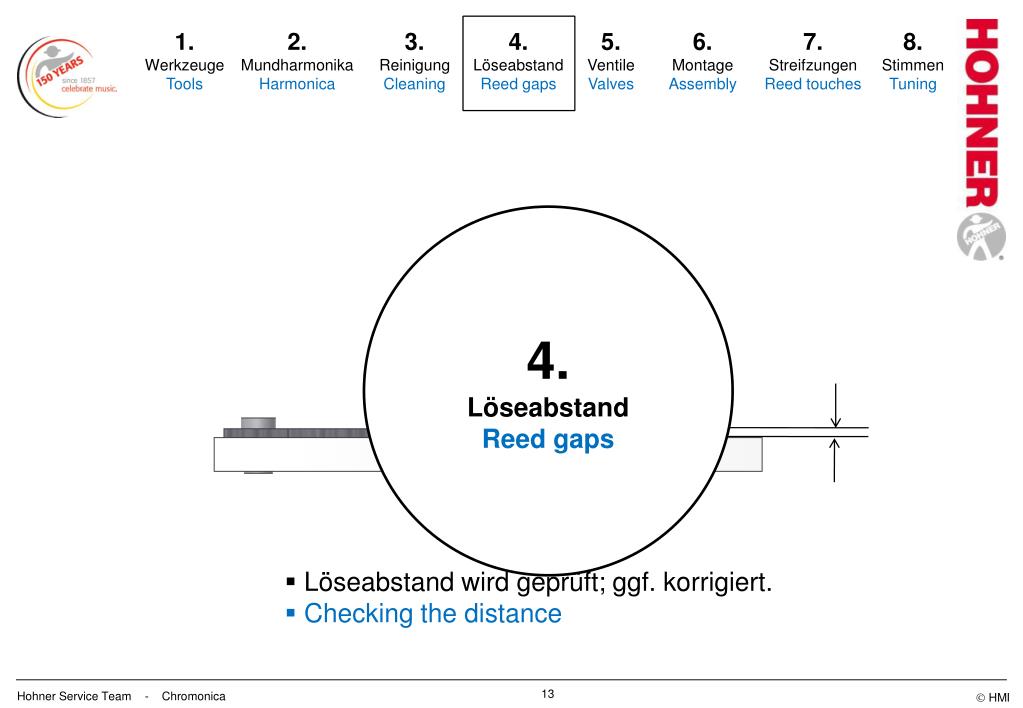

  • Löseabstand wird geprüft; ggf. korrigiert.
  • Checking the distance

Hohner Service Team - Chromonica

slide13

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

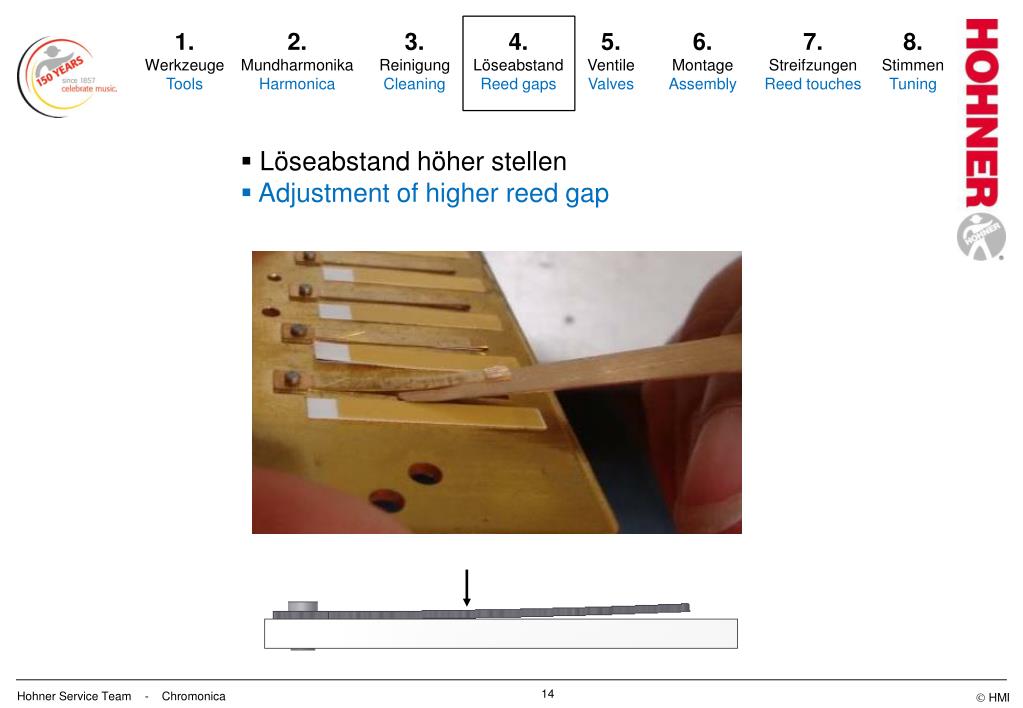

  • Löseabstand höher stellen
  • Adjustment of higher reed gap

Hohner Service Team - Chromonica

slide14

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

  • Löseabstand niedriger stellen
  • Adjustment of lower reed gap

Hohner Service Team - Chromonica

slide15

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

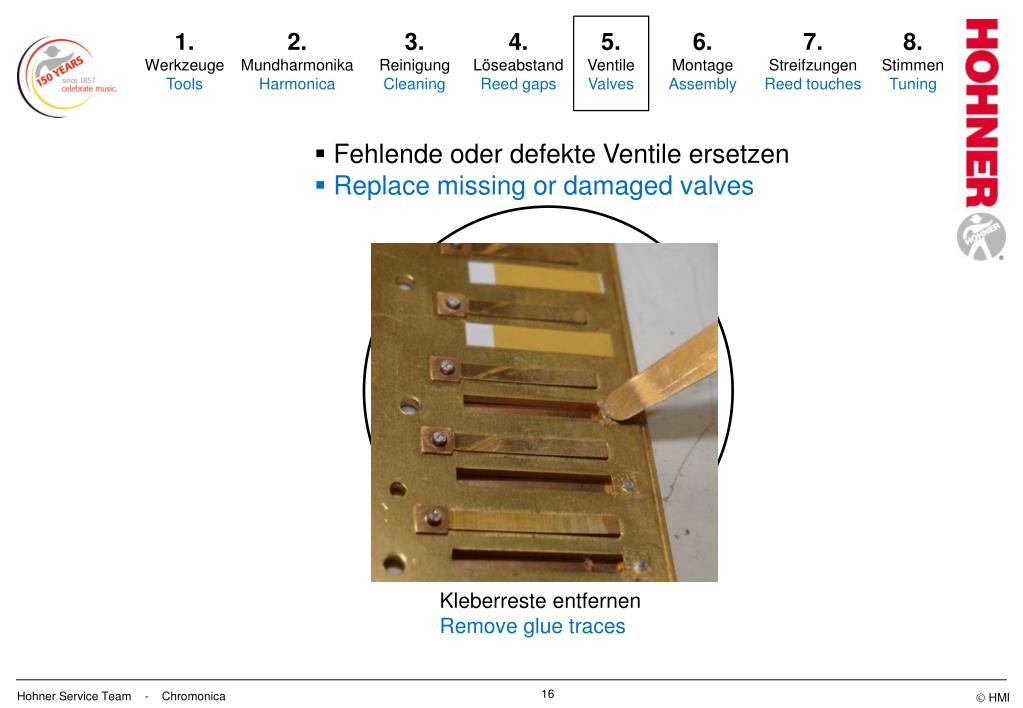

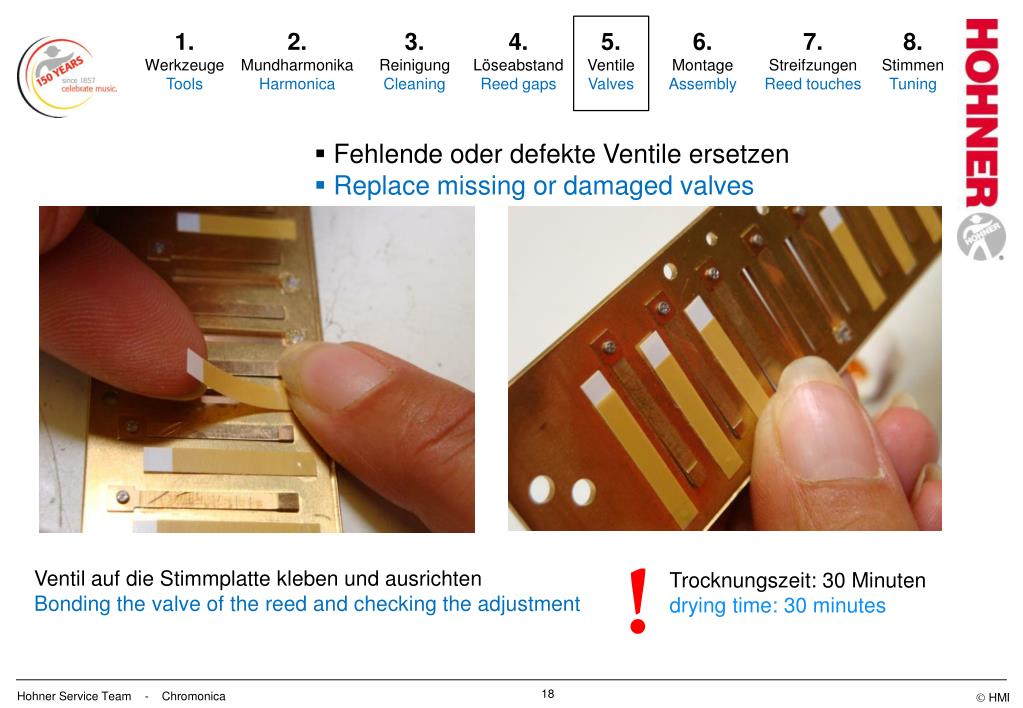

  • Fehlende oder defekte Ventile ersetzen
  • Replace missing or damaged valves

5.

Ventile

Valves

Kleberreste entfernen

Remove glue traces

Hohner Service Team - Chromonica

slide16

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

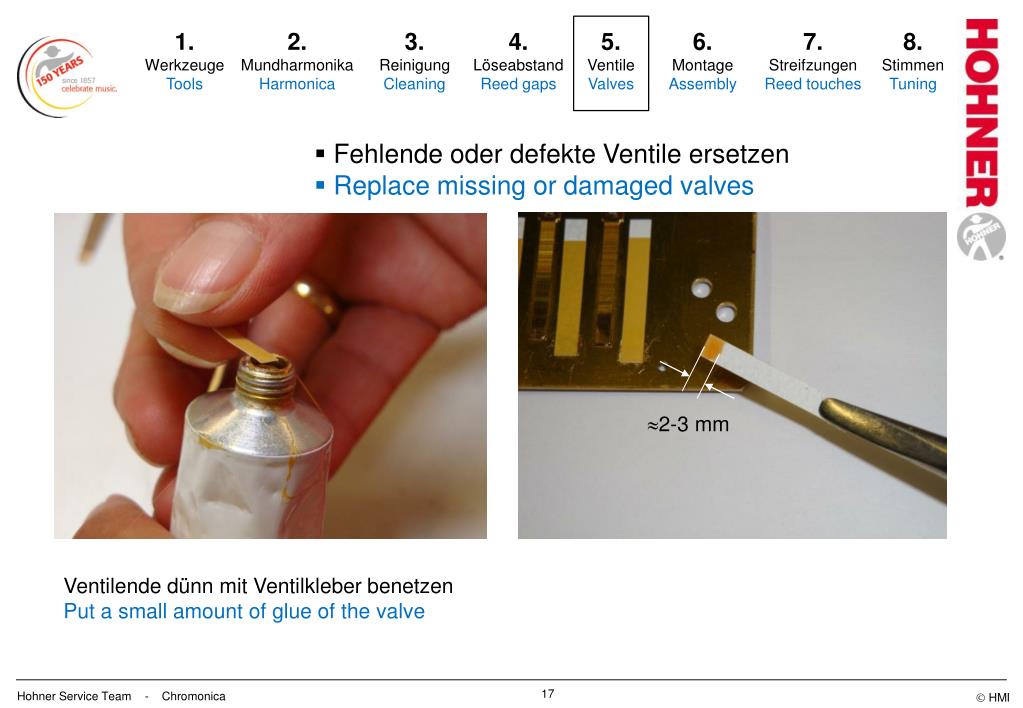

  • Fehlende oder defekte Ventile ersetzen
  • Replace missing or damaged valves

2-3 mm

Ventilende dünn mit Ventilkleber benetzen

Put a small amount of glue of the valve

Hohner Service Team - Chromonica

slide17

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

  • Fehlende oder defekte Ventile ersetzen
  • Replace missing or damaged valves

!

Ventil auf die Stimmplatte kleben und ausrichten

Bonding the valve of the reed and checking the adjustment

Trocknungszeit: 30 Minuten drying time: 30 minutes

Hohner Service Team - Chromonica

slide18

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

Hohner Service Team - Chromonica

slide19

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

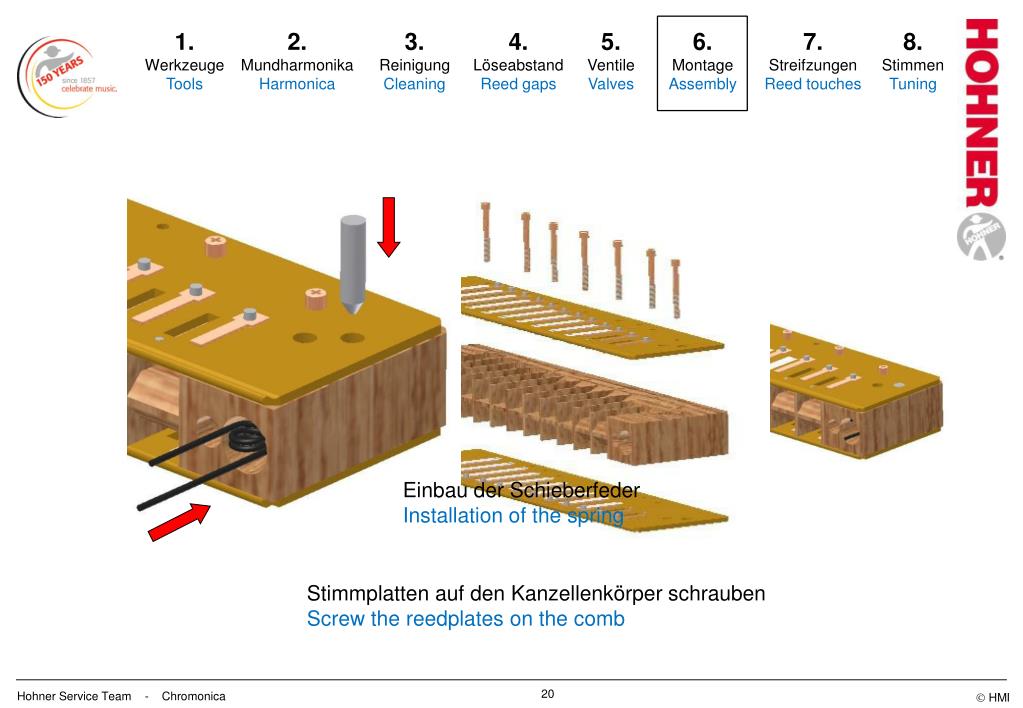

Einbau der Schieberfeder

Installation of the spring

Stimmplatten auf den Kanzellenkörper schrauben

Screw the reedplates on the comb

Hohner Service Team - Chromonica

slide20

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

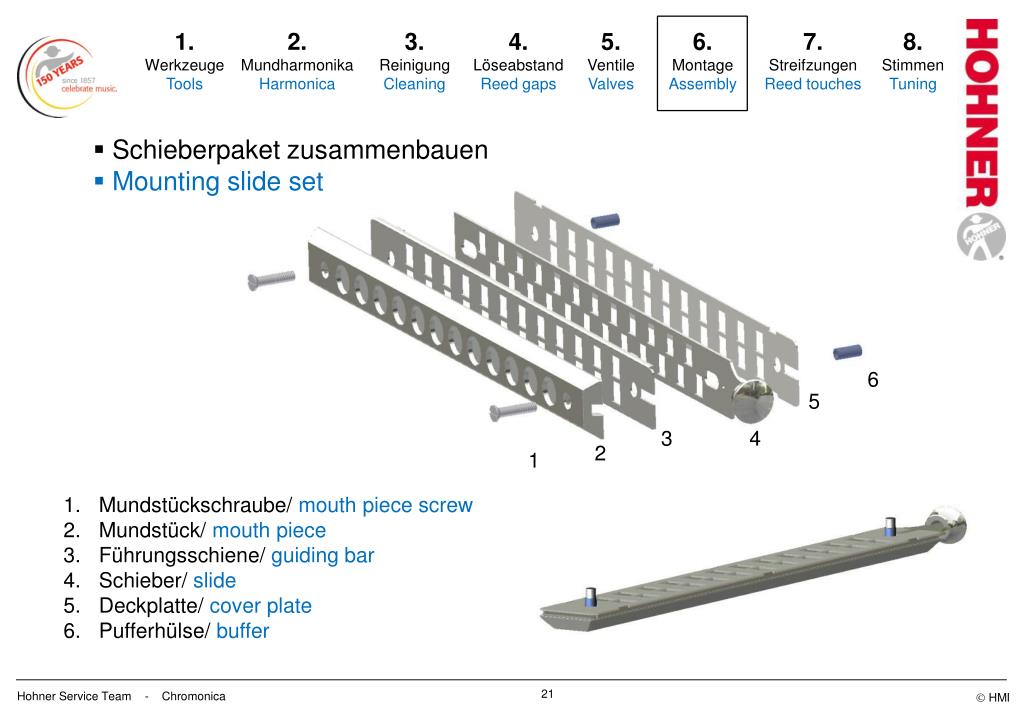

  • Schieberpaket zusammenbauen
  • Mounting slide set

6

5

3

4

2

1

  • Mundstückschraube/ mouth piece screw
  • Mundstück/ mouth piece
  • Führungsschiene/ guiding bar
  • Schieber/ slide
  • Deckplatte/ cover plate
  • Pufferhülse/ buffer

Hohner Service Team - Chromonica

slide21

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

  • Feder in Schieber einfädeln
  • Put the spring in the slide hole
  • Mundstück festschrauben
  • (nur so stark, dass Schieber noch läuft!)
  • mounting mouthpiece
  • (be careful with the force of the screws)

Hohner Service Team - Chromonica

slide22

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

  • Deckelstützen mit kl. Hammer einschlagen
  • Punching the cover brackets with a little hammer

Hohner Service Team - Chromonica

slide23

.

.

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

  • Ausrichten der Stimmzunge – Entfernen von Streifern
  • Centering & adjusting the reeds

7.

Streifzungen

Reed touches

Hohner Service Team - Chromonica

slide24

.

.

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

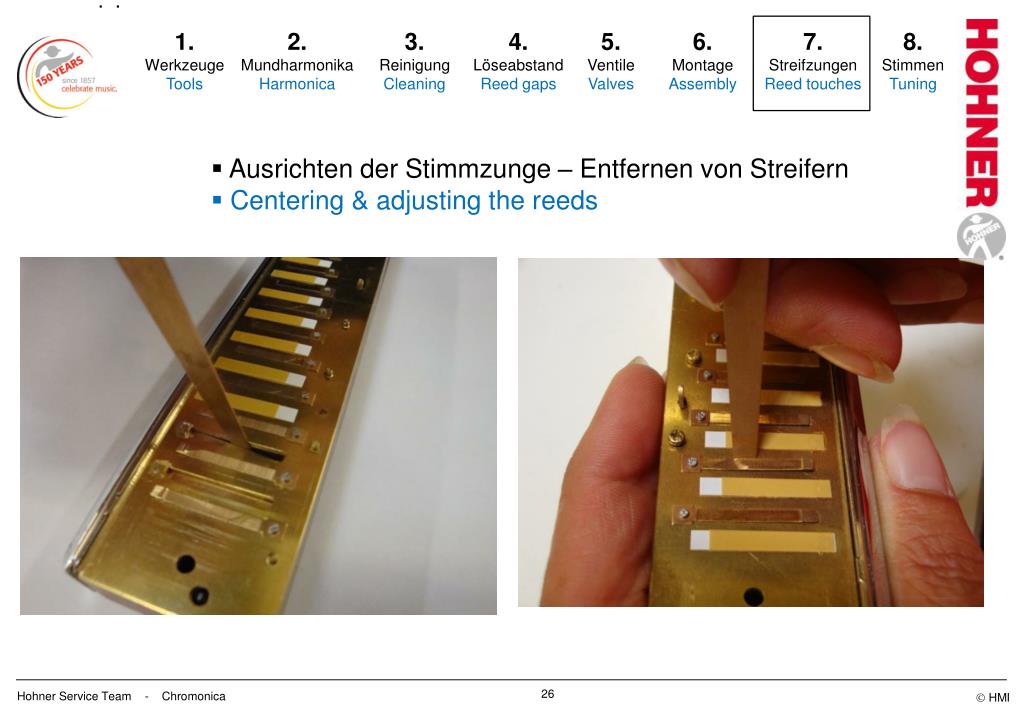

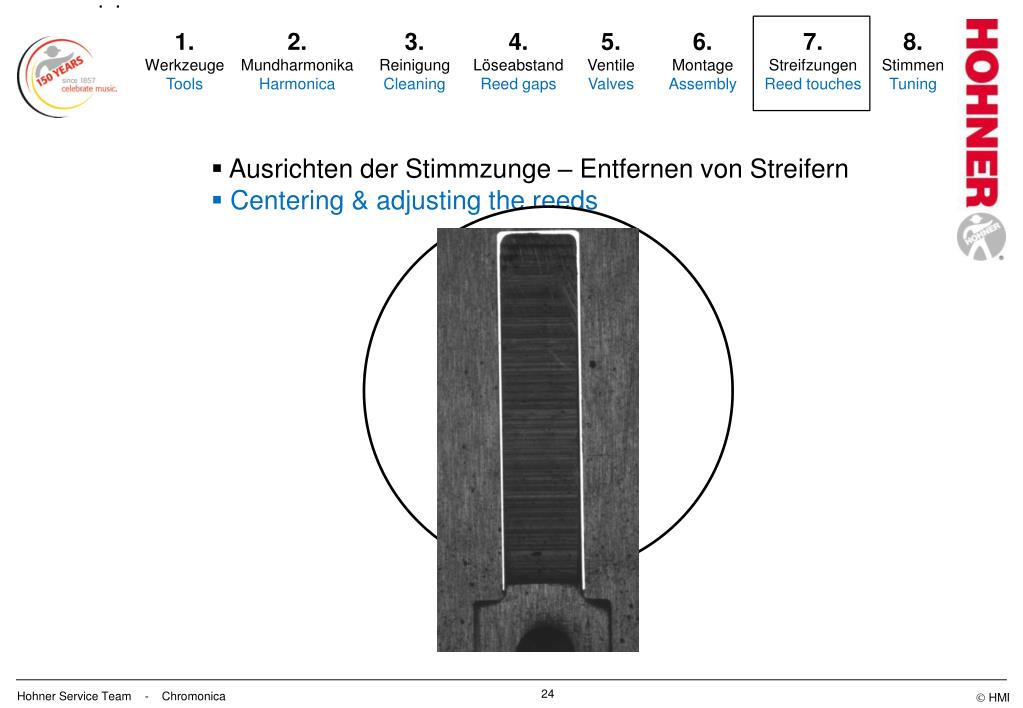

  • Ausrichten der Stimmzunge – Entfernen von Streifern
  • Centering & adjusting the reeds

Hohner Service Team - Chromonica

slide25

.

.

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

  • Ausrichten der Stimmzunge – Entfernen von Streifern
  • Centering & adjusting the reeds

Hohner Service Team - Chromonica

slide26

.

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

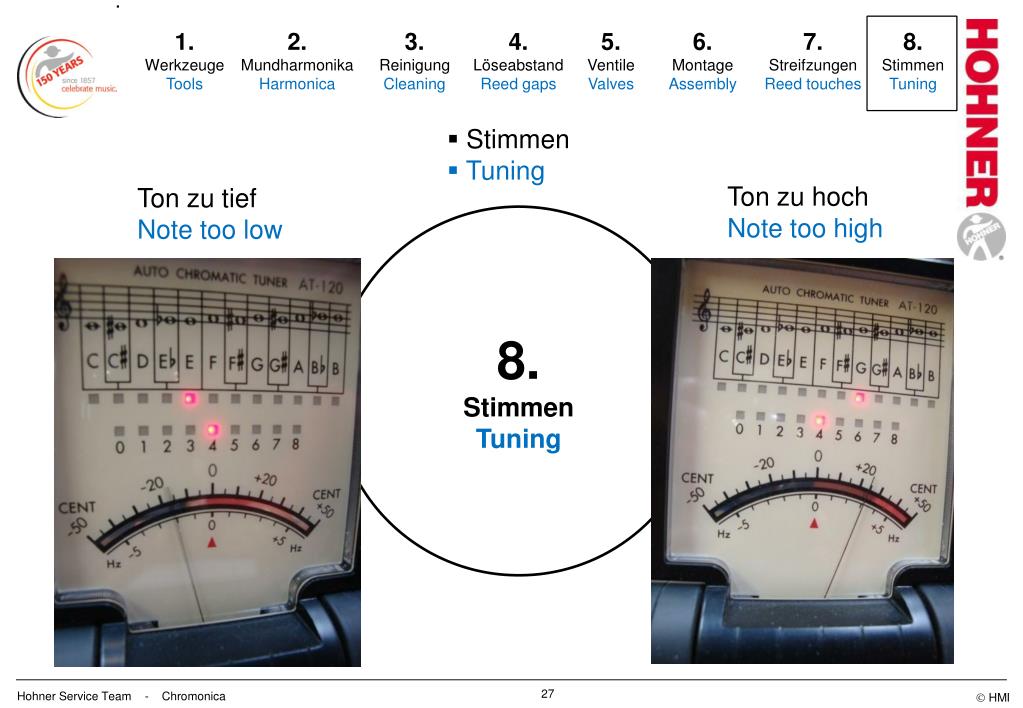

  • Stimmen
  • Tuning

Ton zu hoch

Note too high

Ton zu tief

Note too low

8.

Stimmen

Tuning

Hohner Service Team - Chromonica

slide27

.

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

Ton zu tief

Note too low

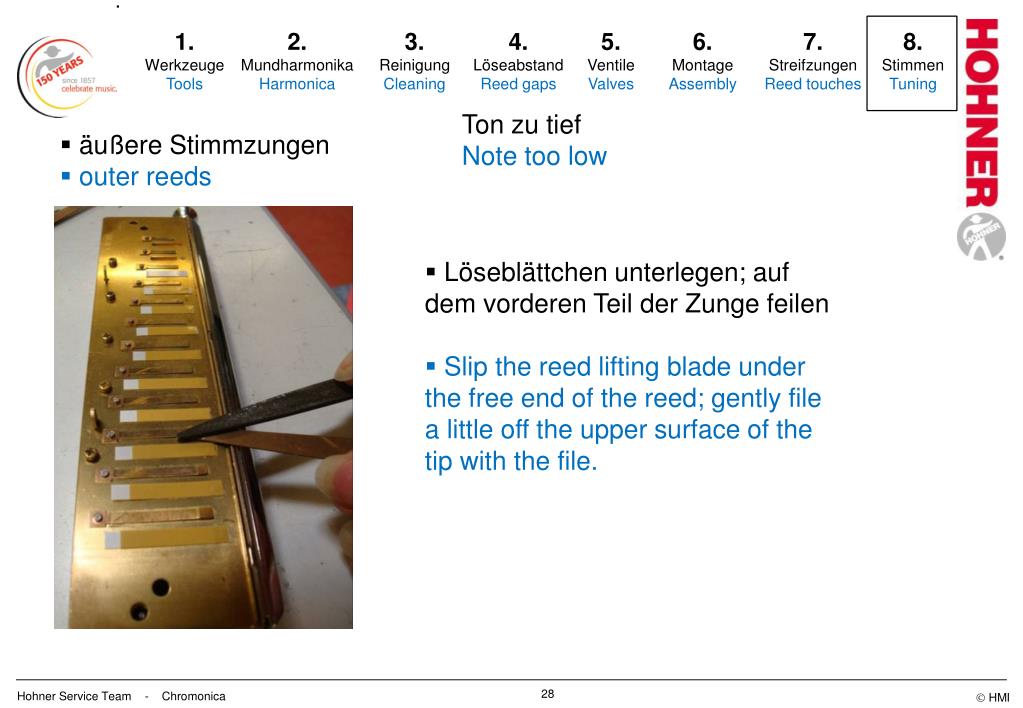

  • äußere Stimmzungen
  • outer reeds
  • Löseblättchen unterlegen; auf dem vorderen Teil der Zunge feilen
  • Slip the reed lifting blade under the free end of the reed; gently file a little off the upper surface of the tip with the file.

Hohner Service Team - Chromonica

slide28

.

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

Ton zu tief

Note too low

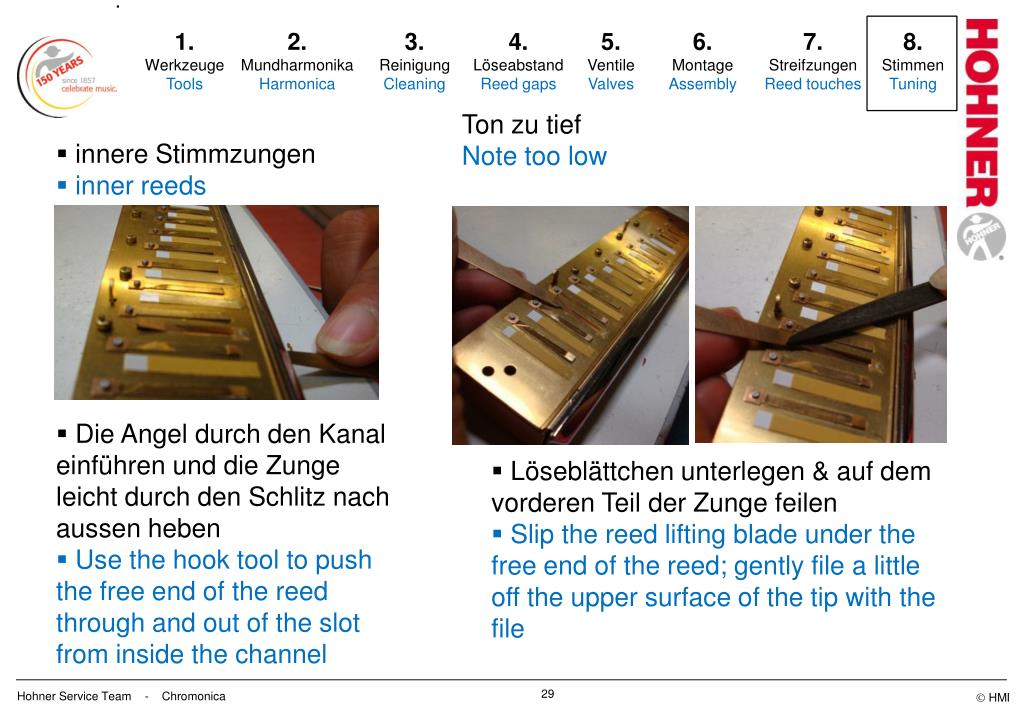

  • innere Stimmzungen
  • inner reeds
  • Die Angel durch den Kanal einführen und die Zunge leicht durch den Schlitz nach aussen heben
  • Use the hook tool to push the free end of the reed through and out of the slot from inside the channel
  • Löseblättchen unterlegen & auf dem vorderen Teil der Zunge feilen
  • Slip the reed lifting blade under the free end of the reed; gently file a little off the upper surface of the tip with the file

Hohner Service Team - Chromonica

slide29

.

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

Ton zu hoch

Note too high

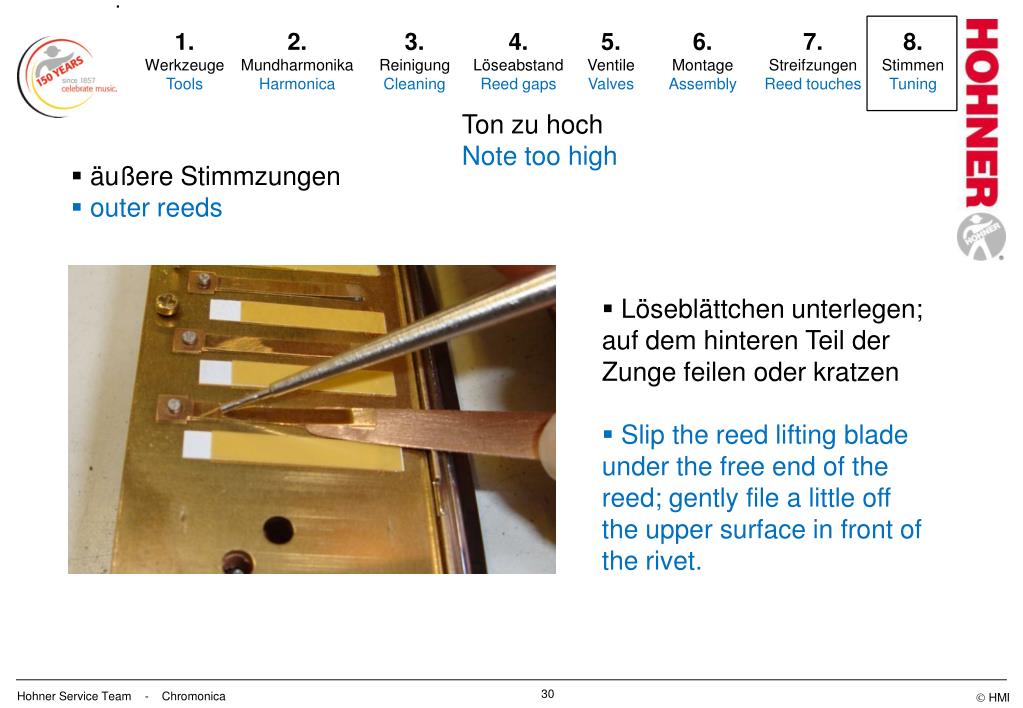

  • äußere Stimmzungen
  • outer reeds
  • Löseblättchen unterlegen; auf dem hinteren Teil der Zunge feilen oder kratzen
  • Slip the reed lifting blade under the free end of the reed; gently file a little off the upper surface in front of the rivet.

Hohner Service Team - Chromonica

slide30

.

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

Ton zu hoch

Note too high

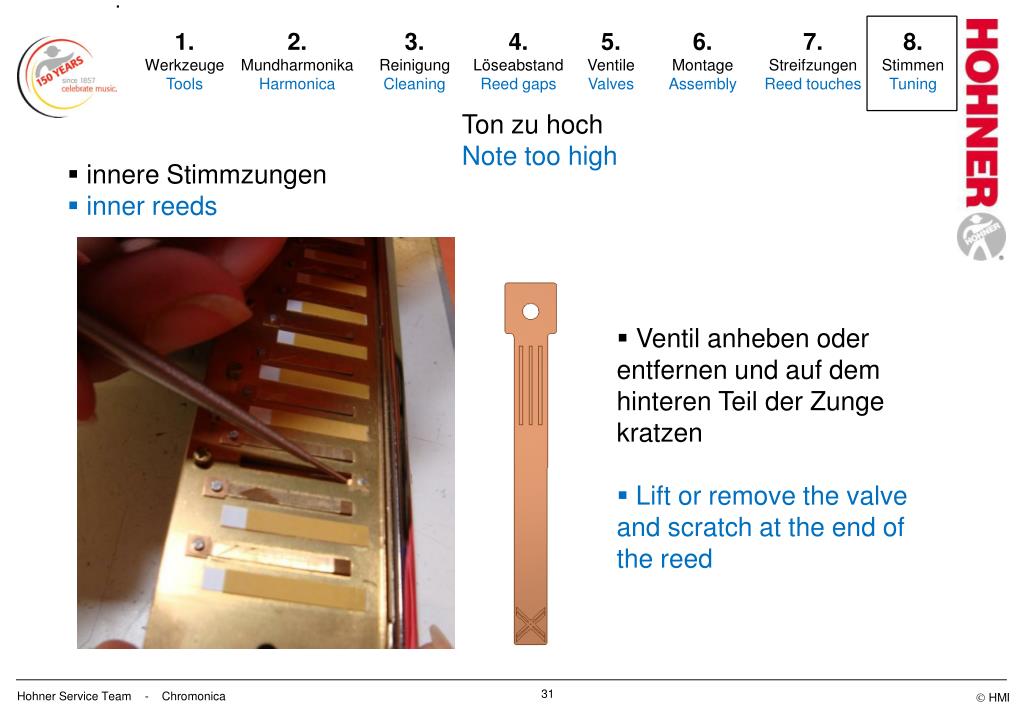

  • innere Stimmzungen
  • inner reeds
  • Ventil anheben oder entfernen und auf dem hinteren Teil der Zunge kratzen
  • Lift or remove the valve and scratch at the end of the reed

Hohner Service Team - Chromonica

slide31

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

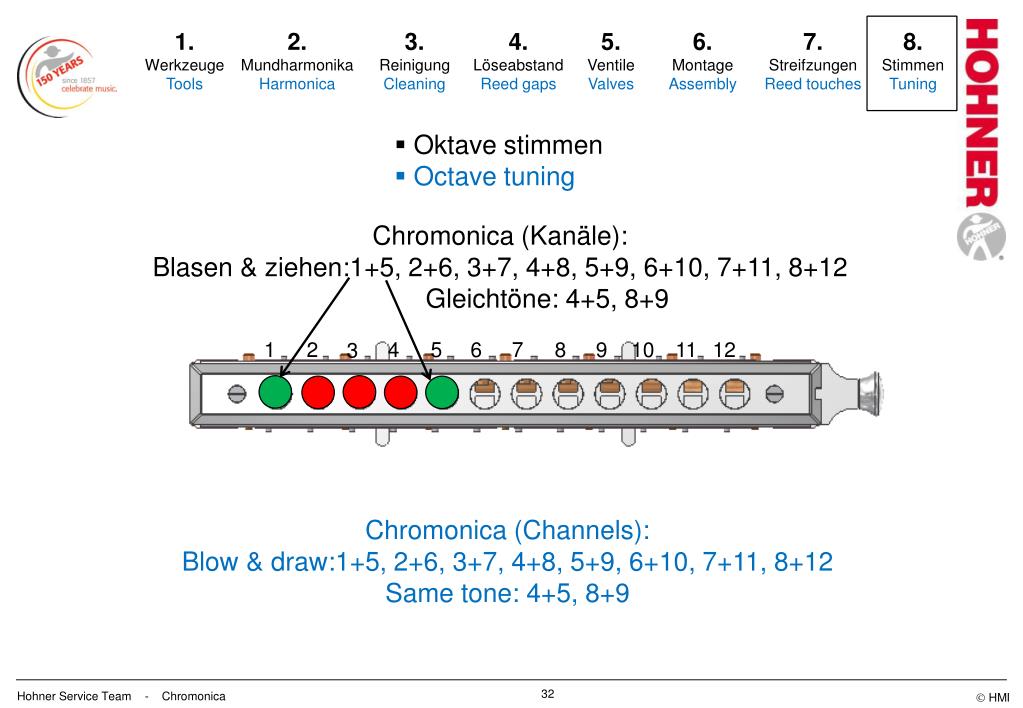

  • Oktave stimmen
  • Octave tuning

Chromonica (Kanäle):

Blasen & ziehen:1+5, 2+6, 3+7, 4+8, 5+9, 6+10, 7+11, 8+12

Gleichtöne: 4+5, 8+9

1

2

4

5

6

7

8

9

10

11

12

3

Chromonica (Channels):

Blow & draw:1+5, 2+6, 3+7, 4+8, 5+9, 6+10, 7+11, 8+12

Same tone: 4+5, 8+9

Hohner Service Team - Chromonica

slide32

1.

Werkzeuge

Tools

2.

Mundharmonika

Harmonica

3.

Reinigung

Cleaning

4.

Löseabstand

Reed gaps

5.

Ventile

Valves

6.

Montage

Assembly

7.

Streifzungen

Reed touches

8.

Stimmen

Tuning

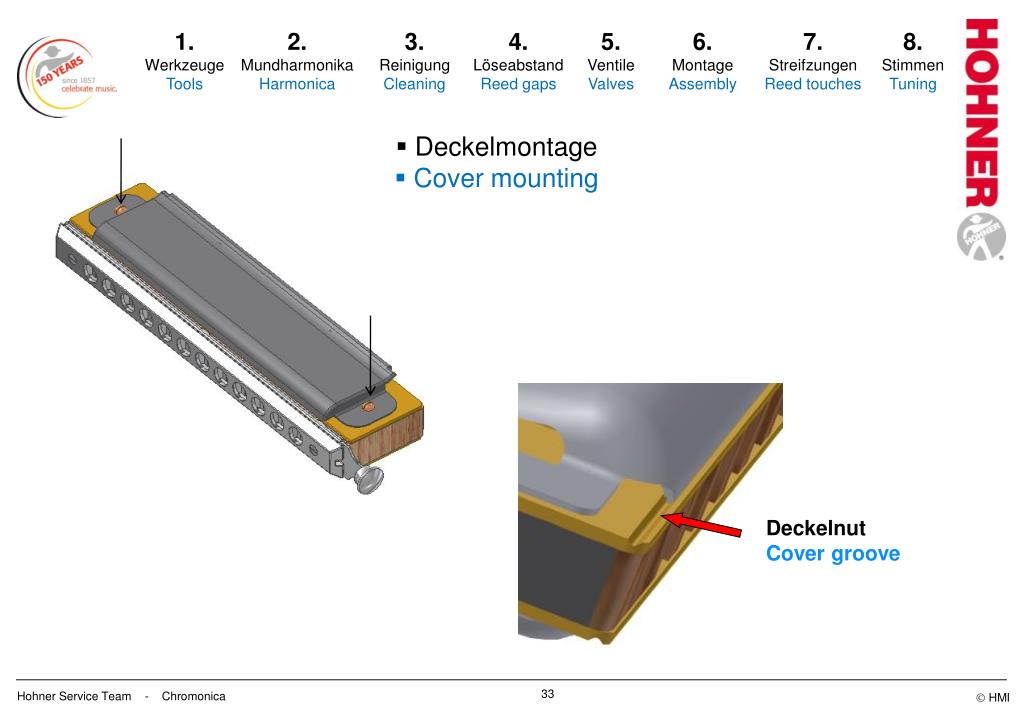

  • Deckelmontage
  • Cover mounting

Deckelnut Cover groove

Hohner Service Team - Chromonica

slide33

Fragen?

Any Questions?

Vielen Dank für Ihre Aufmerksamkeit und Ihr Interesse !

Thank you for your attention !

Ihr Hohner Service Team

Gabi Hand, Ciro Lenti, Christoph Meissner

Hohner Service Team - Chromonica
