13 장 광역 통신망 (WAN)

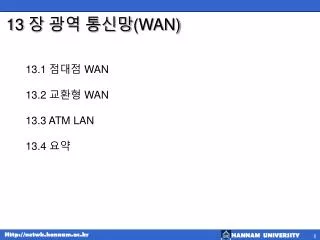

13 장 광역 통신망(WAN) 13.1 점대점 WAN 13.2 교환형 WAN 13.3 ATM LAN 13.4 요약

WAN과 LAN의 차이점 • WAN과 LAN의 차이점 • WAN은 네트워크 제공자에 의해 제공 • LAN과는 다른 접속 형태 • 연결형(Connection) 전달이므로 패킷이 순서대로 전달됨

13.1 점대점 WAN • T 회선 • 다중화된 음성 채널을 전송하기 위해 설계된 표준 디지털 전화 반송파

점대점 WAN(계속) • T-1

점대점 WAN(계속) • SONET(Synchronous optical network) • 동기화 전송신호(STS:Synchronous transport signal)를 광 반송파(OC:Optical Carriers)로 변환하여 전송

점대점 WAN(계속) • SONET

13.2 교환형(Switched) WAN • X.25 패킷 교환망 • Frame Relay • ATM(Asynchronous Transfer Mode)

교환형 WAN(계속) • X.25 • 1970년대에 널리 보급된 첫 교환형 WAN • 개인용 컴퓨터, LAN을 연결하기 위한 공중 네트워크 • 종단 대 종단 서비스 제공 • X.25에서 IP 패킷 전달시는 터널링(tunneling) 기법 이용

교환형 WAN(계속) • 프레임 중계(Frame Relay) • X.25를 대체하기 위해 설계 • 고속의 데이터 전송률 제공 (T3까지 제공) • 대용량(Bursty) 데이터 전송시 요구 대역폭(bandwidth on demand) 제공 • 개선된 전송매체로 인한 오버헤드 감소

교환형 WAN(계속) • 프레임 중계 구조

교환형 WAN(계속) • 가상 회선 • 가상 회선(virtual circuit)과 DLCI(Data Link Connection Identifier)라는 가상 식별자 사용

교환형 WAN(계속) • 프레임 중계 계층 • 물리층과 데이터 링크층에서만 운영

교환형 WAN(계속) • ATM(Asyncronous Transfer Mode) • 설계목표 • 광섬유와 같은 고속 데이터 전송률을 갖는 매체를 사용할 수 있는 시스템 필요 • 기존의 시스템을 그대로 연결할 수 있는 시스템 필요 • 비용이 많이 들지 않고 구현 • 기존의 원거리 통신 계층을 지원하고 같이 동작 • 정확성과 예측 가능한 전달을 보증하기 위해 연결 중심형 • 가능한 한 하드웨어가 많은 기능 수행

교환형 WAN(계속) • 셀 네트워크 • 셀(cell) : 교환되는 데이터의 기본 단위 • 고정된 크기의 작은 데이터 단위

교환형 WAN(계속) • 비동기 TDM

교환형 WAN(계속) • ATM 구조

교환형 WAN(계속) • VPI와 VCI • 두 종단점의 연결은 전송경로(TP:Transmission Path), VP(Virtual Path), VC(Virtual Circuit)를 통해 이루어짐

교환형 WAN(계속) • ATM 계층 구조

교환형 WAN(계속) • ATM 계층구조 1> 응용적응층 (AAL : Application Adaptation Layer) • 기존의 네트워크가 ATM장비에 연결할 수 있도록 해준다 • AAL1 : 고정 비트율 전송(실시간 음성(전화셀)과 실시간 비디오(텔레비전)) • AAL2 : 가변 비트율 전송(압축된 음성, 데이터, 영상) • AAL3/AAL4 : 가상회선을 사용하는 연결 중심 프로토콜(X.25)을 위해 설계 • AAL5 : 비연결형 패킷 프로토콜을 위해 설계

교환형 WAN(계속) • ATM 계층구조 2> ATM 계층 • 경로 지정, 트래픽 관리, 교환, 다중화 서비스 제공 • AAL로부터 48바이트 세그먼트를 받아 5바이트 헤더를 추가하여 53바이트 셀로 변환하여 트래픽 처리 3> 물리층 • 전송 매체, 비트 전송, 부호화, 전기신호의 광신호로의 전환 규정

13.3 ATM LAN • ATM LAN • 높은 전송률(155와 622Mbps)로 인하여 LAN에 채택

13.4 요약
