  1. CIRCUITOS ELÉTRICOS

  2. GERADOR ELÉTRICO Dispositivo que transforma uma certa forma de energia em energia elétrica.

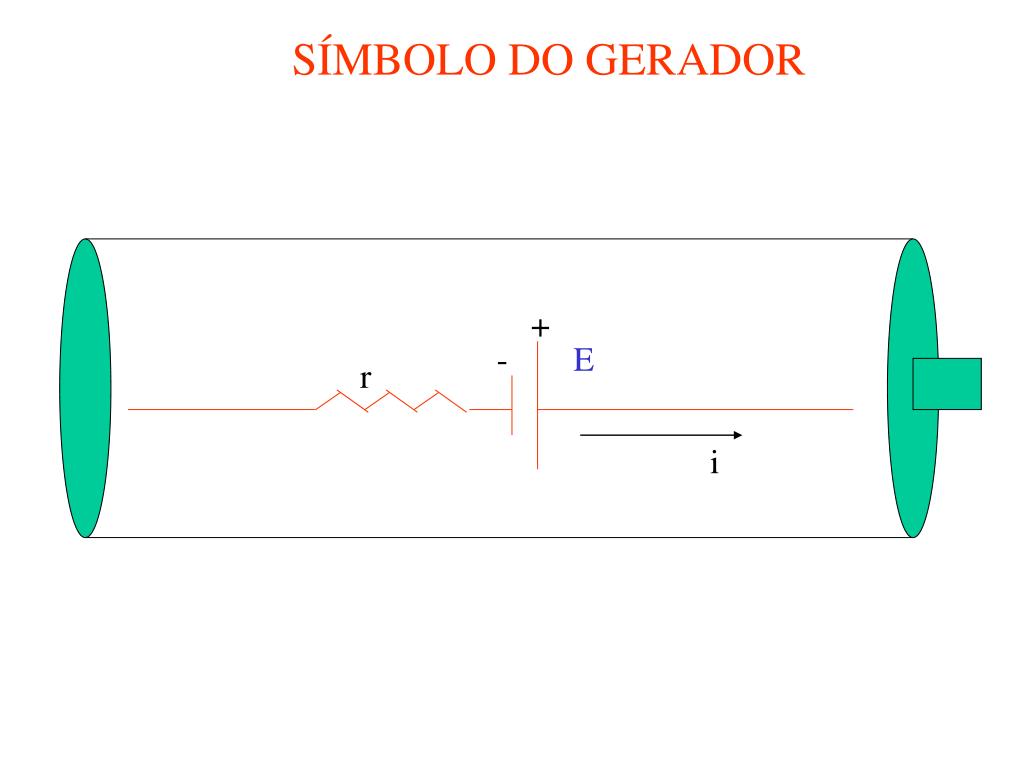

  3. + - E i r SÍMBOLO DO GERADOR

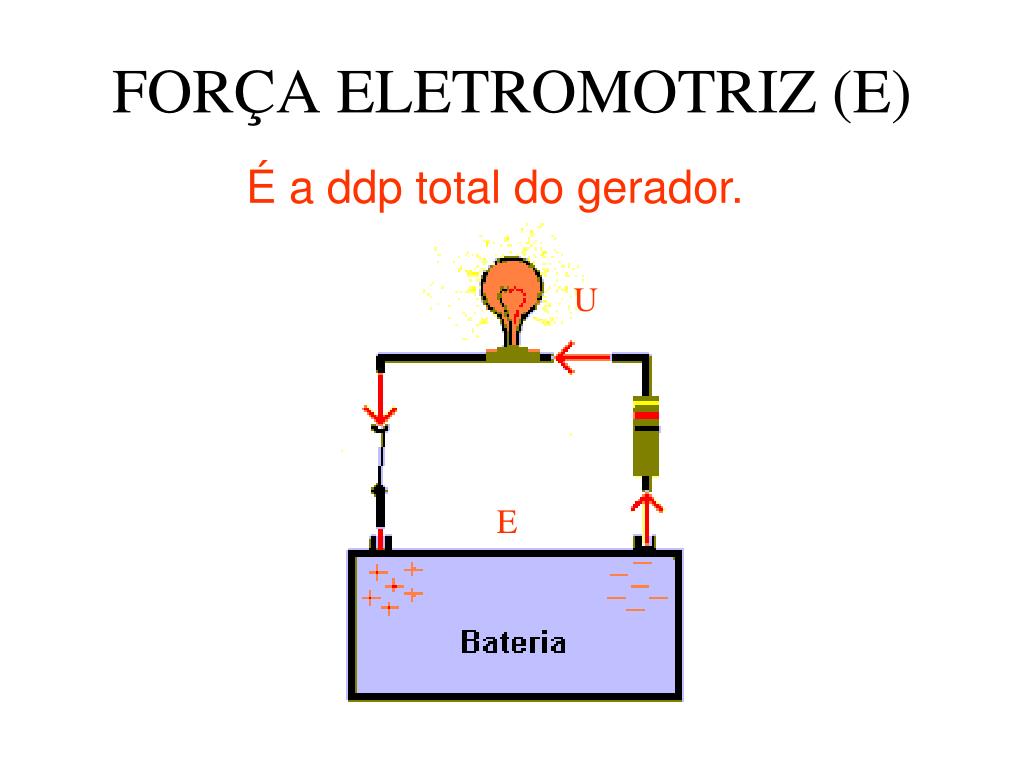

  4. U E FORÇA ELETROMOTRIZ (E) É a ddp total do gerador.

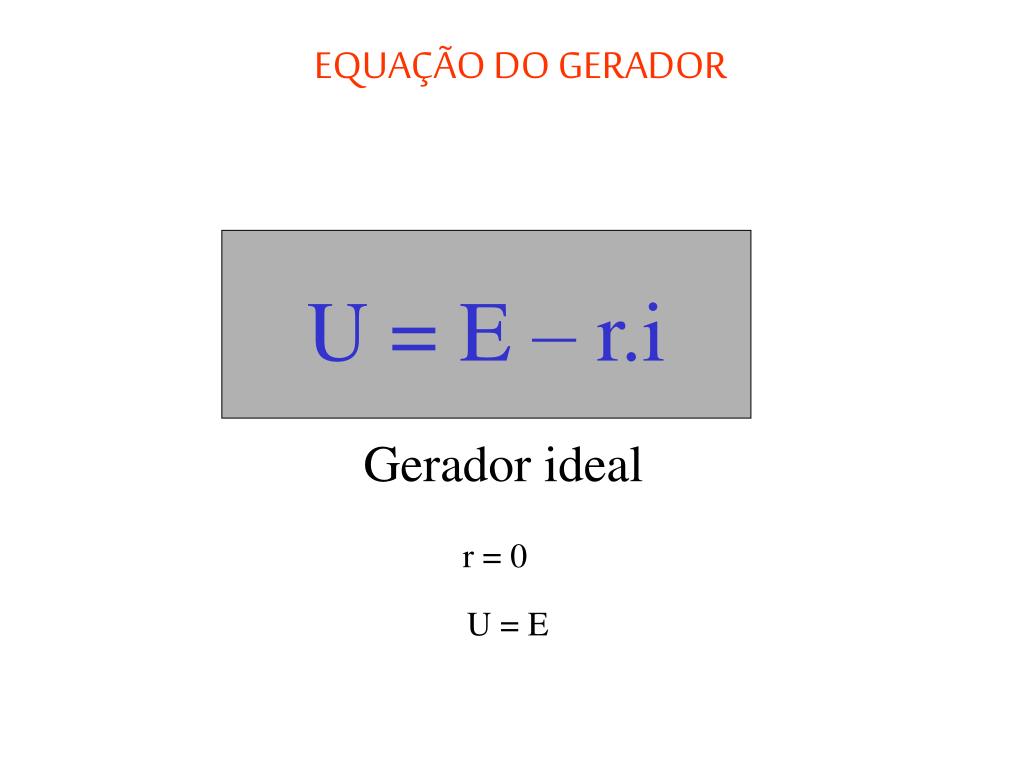

  5. EQUAÇÃO DO GERADOR U = E – r.i Gerador ideal r = 0 U = E

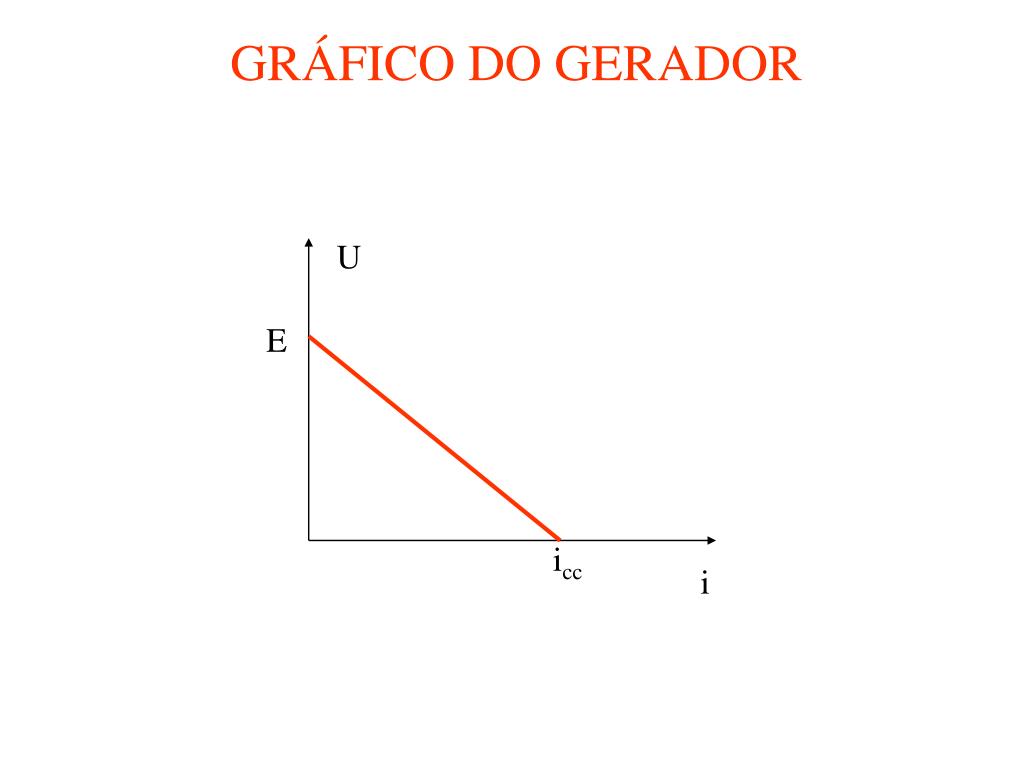

  6. U E icc i GRÁFICO DO GERADOR

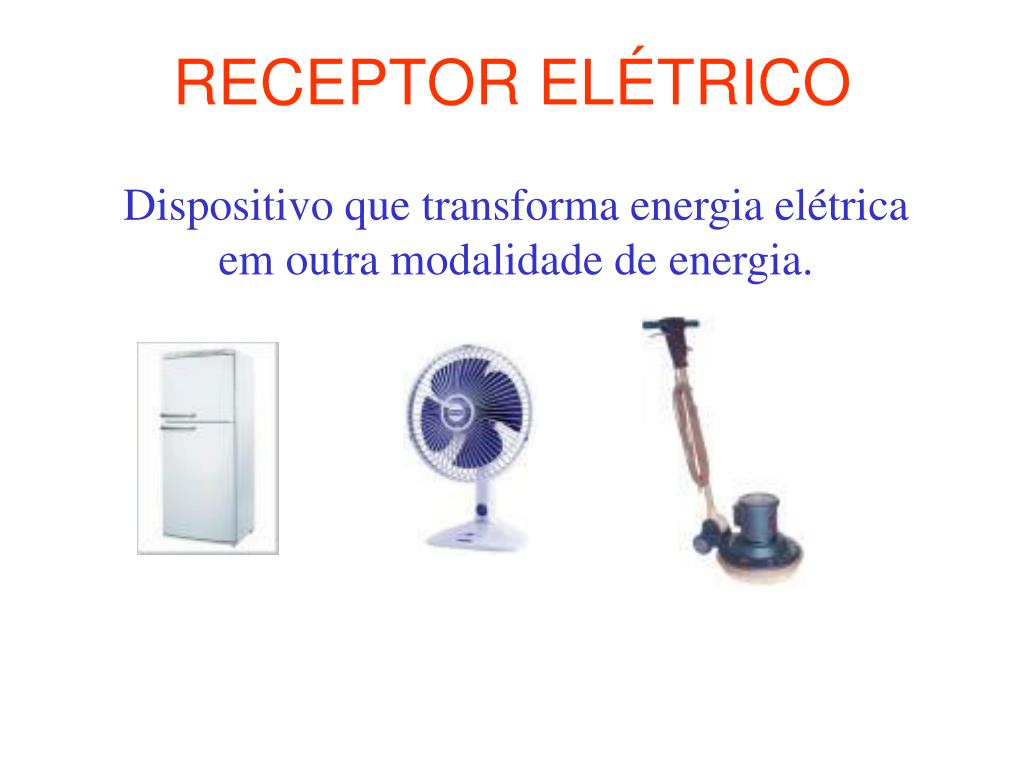

  7. RECEPTOR ELÉTRICO Dispositivo que transforma energia elétrica em outra modalidade de energia.

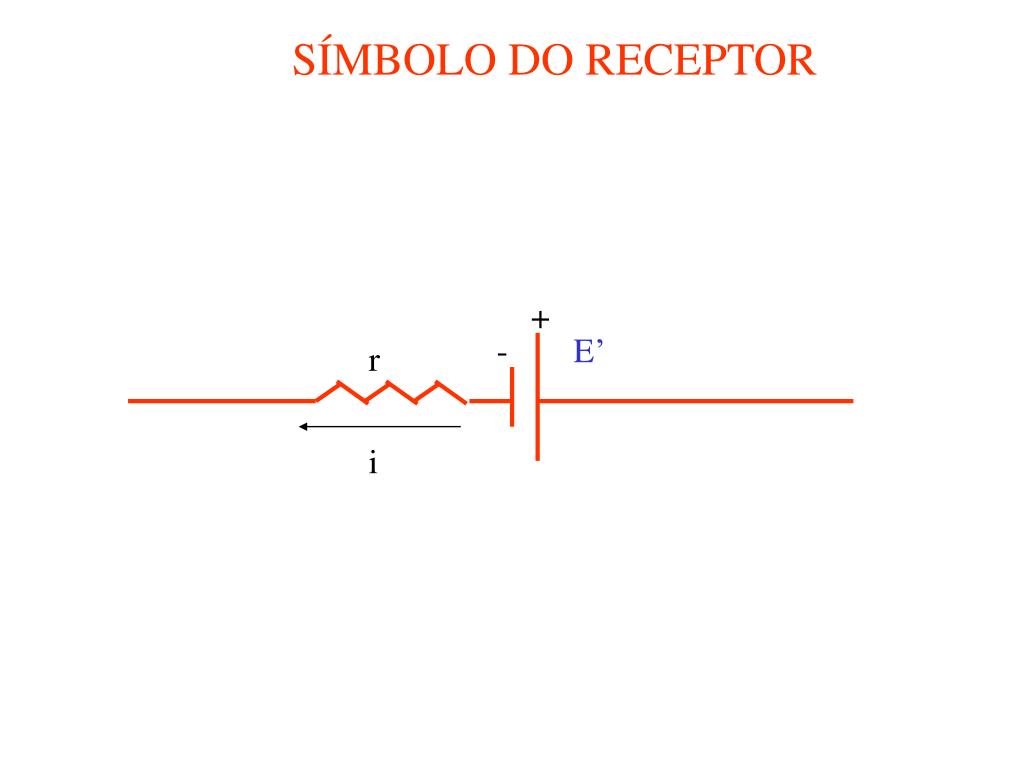

  8. + - E’ r i SÍMBOLO DO RECEPTOR

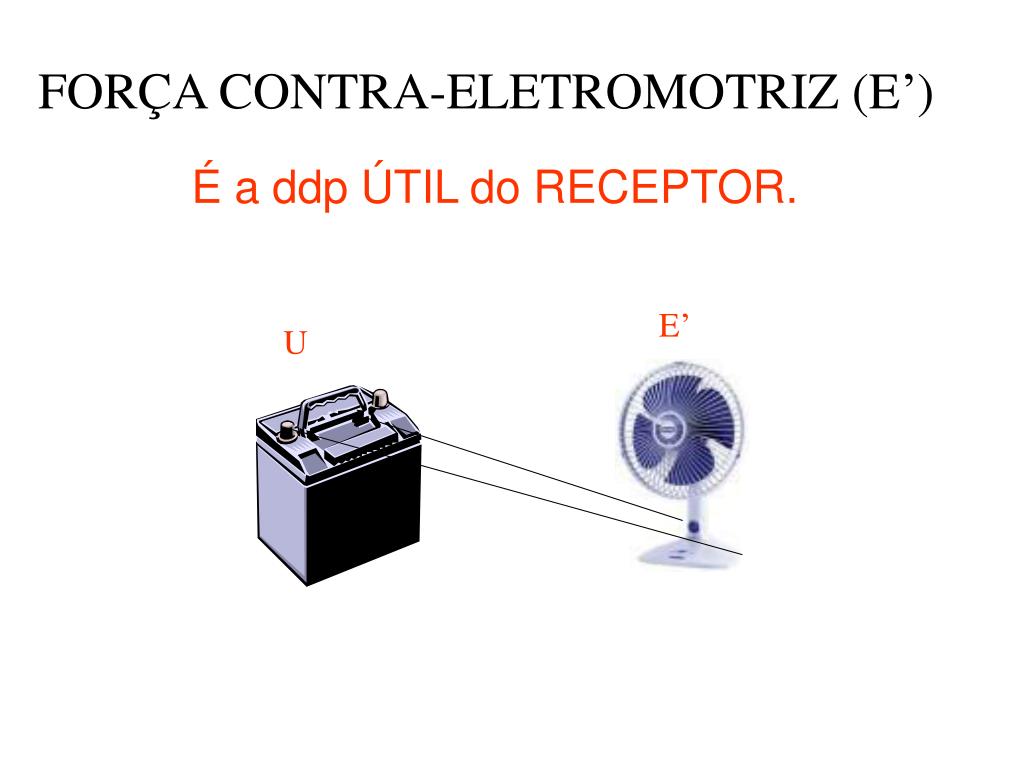

  9. E’ U FORÇA CONTRA-ELETROMOTRIZ (E’) É a ddp ÚTIL do RECEPTOR.

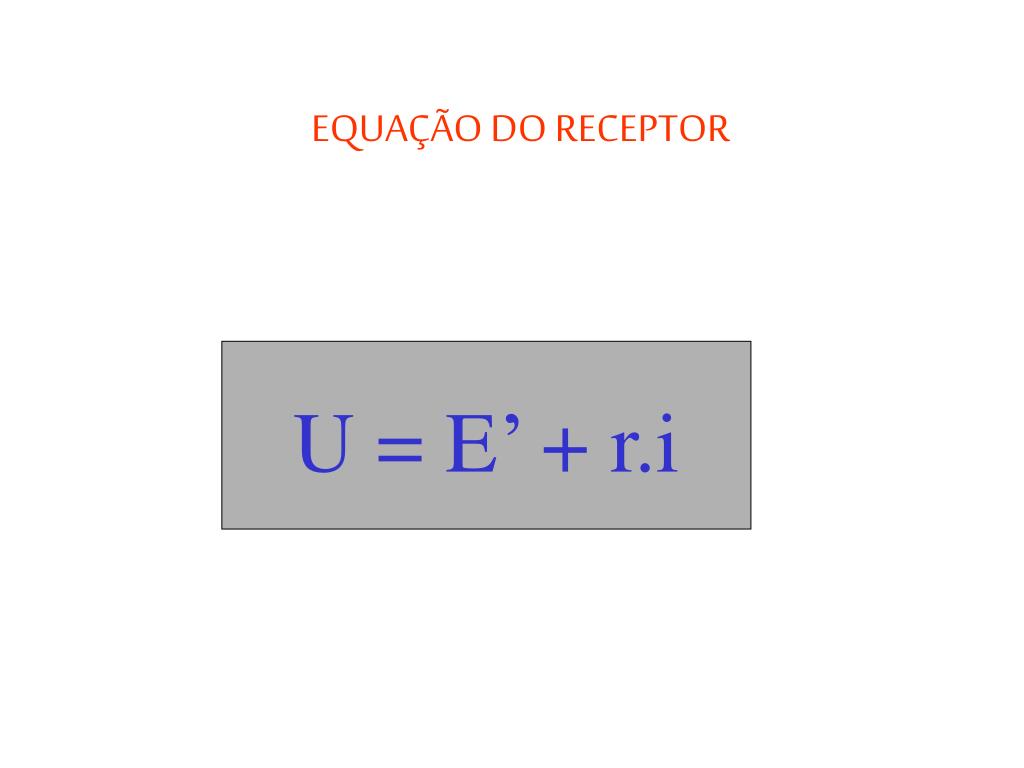

  10. U = E’ + r.i EQUAÇÃO DO RECEPTOR

  11. U E’ i GRÁFICO DO RECEPTOR

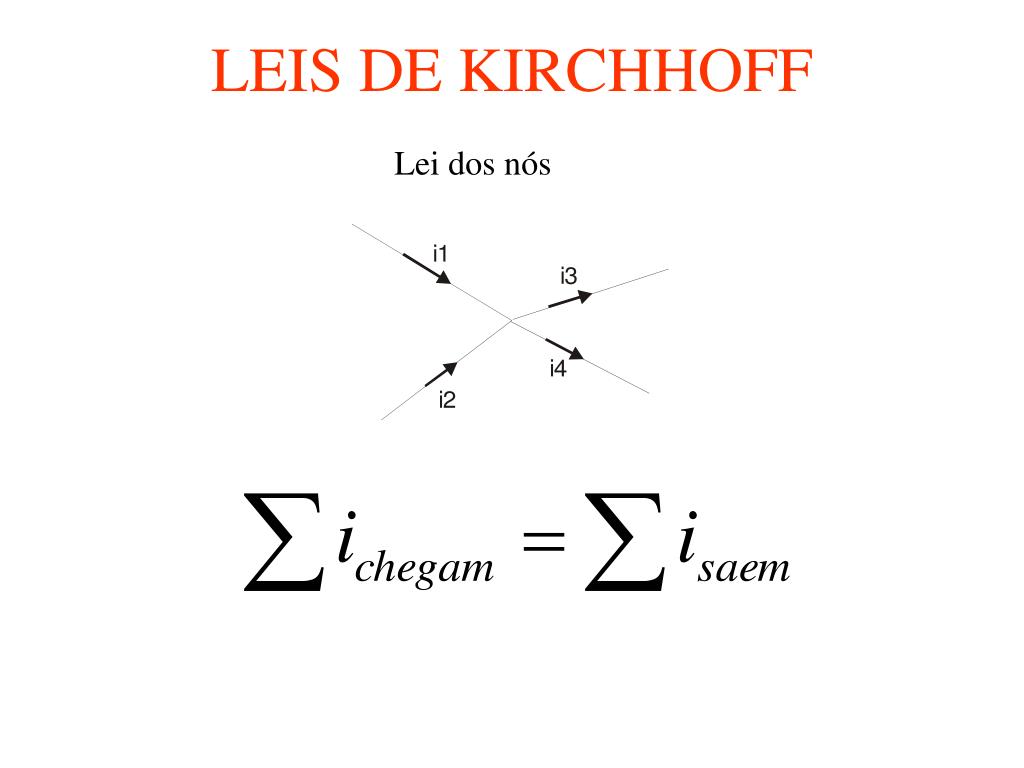

  12. LEIS DE KIRCHHOFF Lei dos nós

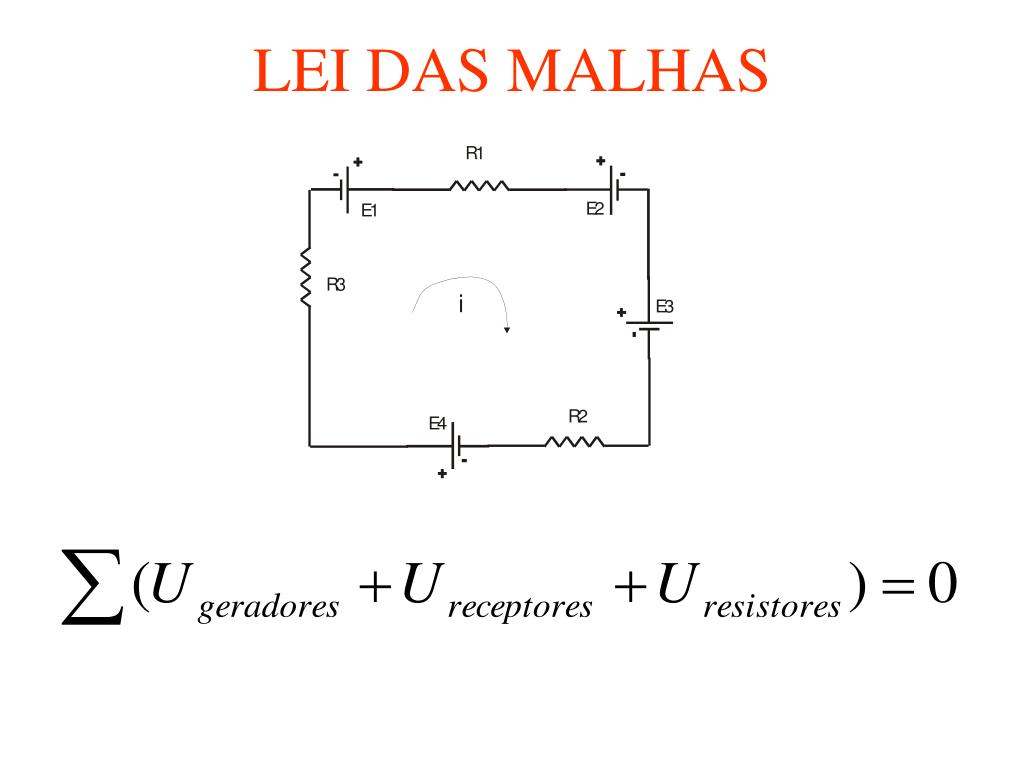

  13. LEI DAS MALHAS

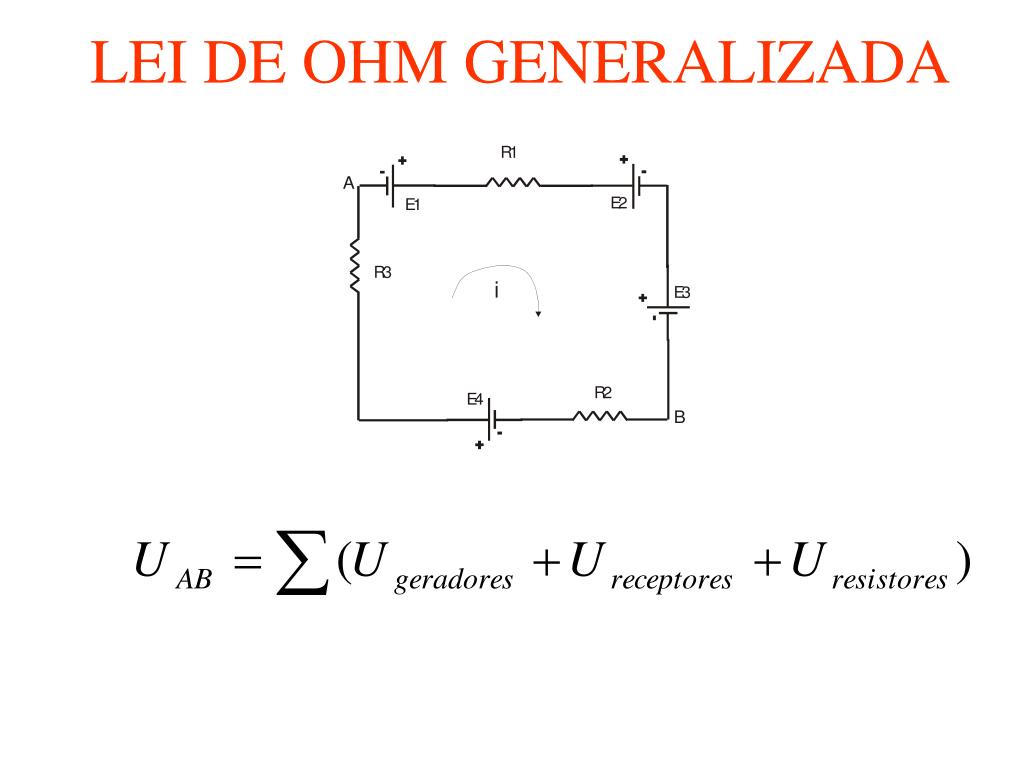

  14. LEI DE OHM GENERALIZADA
