  1. X系列控制器 PXG June, 2005 Fuji Electric SystemsCo., Ltd. PXG Controller

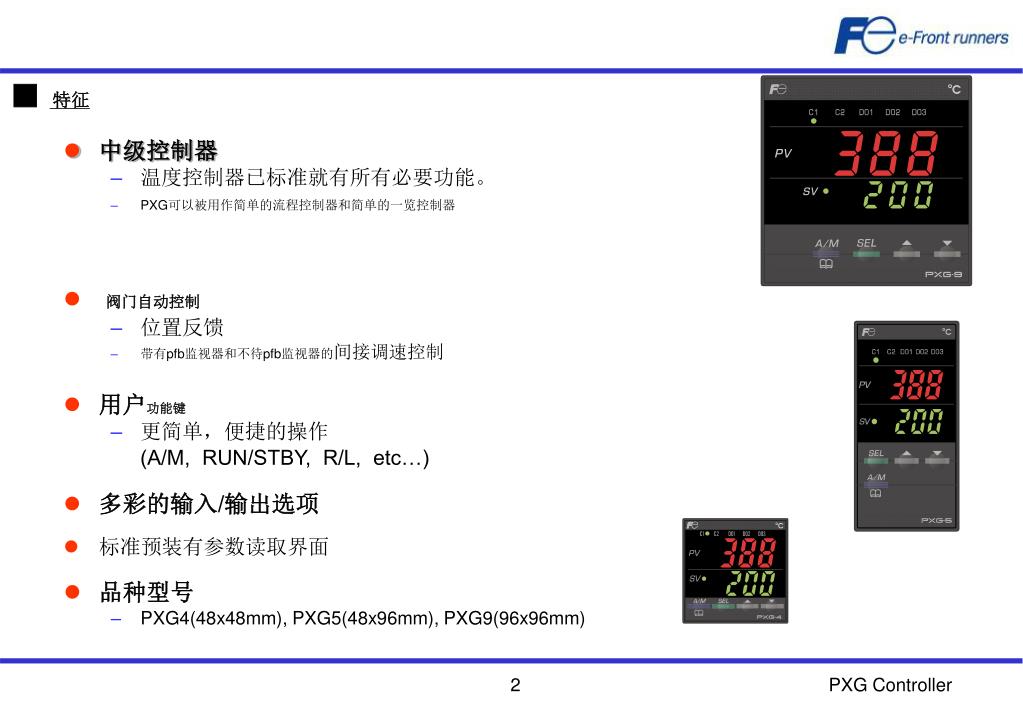

  2. ■ 特征 • 中级控制器 • 温度控制器已标准就有所有必要功能。 • PXG可以被用作简单的流程控制器和简单的一览控制器 • 阀门自动控制 • 位置反馈 • 带有pfb监视器和不待pfb监视器的间接调速控制 • 用户功能键 • 更简单，便捷的操作 (A/M, RUN/STBY, R/L, etc…) • 多彩的输入/输出选项 • 标准预装有参数读取界面 • 品种型号 • PXG4(48x48mm), PXG5(48x96mm), PXG9(96x96mm) PXG Controller

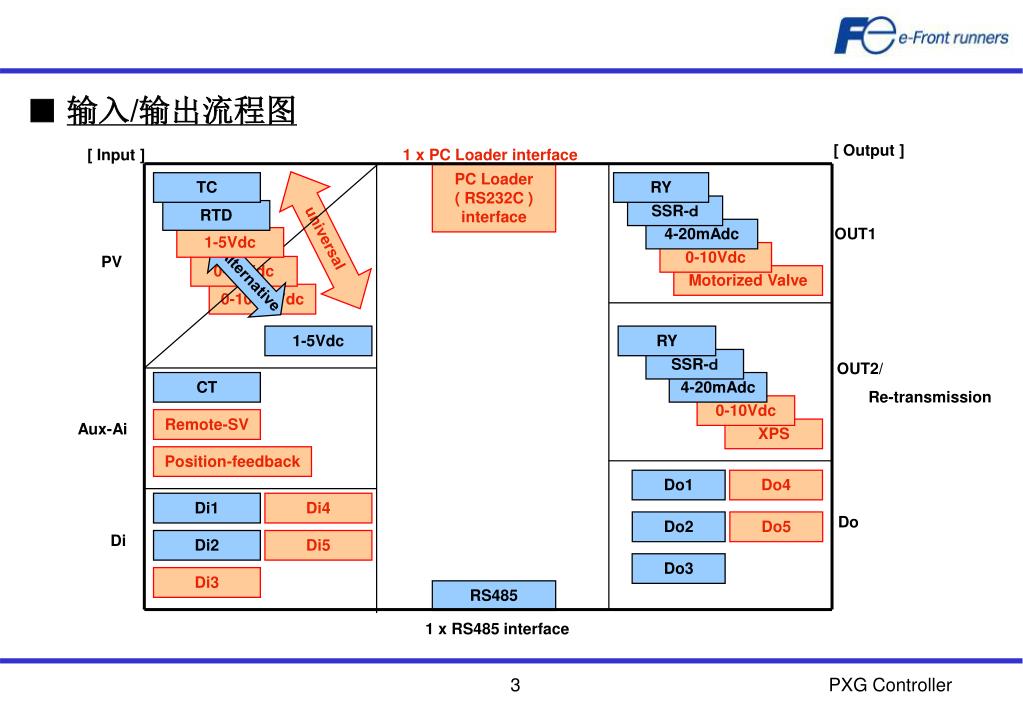

  3. ■ 输入/输出流程图 [ Output ] [ Input ] 1 x PC Loader interface PC Loader ( RS232C ) interface TC RY SSR-ｄ RTD 4-20mAdc OUT1 universal 1-5Vdc 0-10Vdc PV 0-10Vdc Alternative Motorized Valve 0-100mVdc 1-5Vdc RY SSR-ｄ OUT2/ Re-transmission CT 4-20mAdc 0-10Vdc Remote-SV Aux-Ai XPS Position-feedback Do1 Do4 Di1 Di4 Do Do2 Do5 Di Di2 Di5 Do3 Di3 RS485 1 x RS485 interface PXG Controller

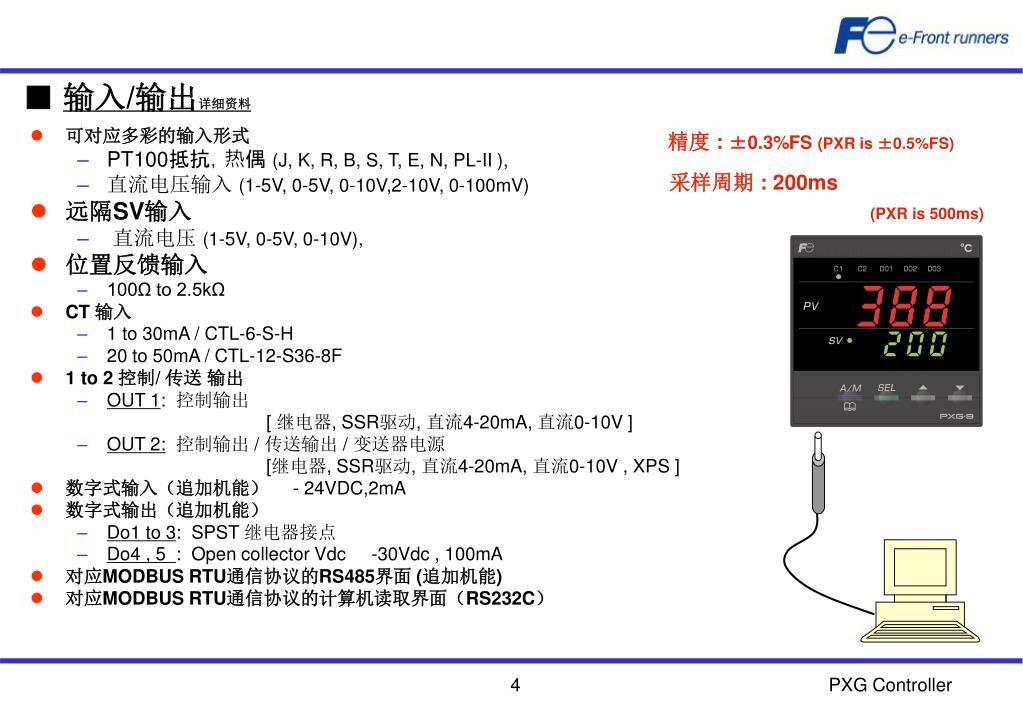

  4. ■ 输入/输出详细资料 • 可对应多彩的输入形式 • PT100抵抗，热偶(J, K, R, B, S, T, E, N, PL-II ), • 直流电压输入(1-5V, 0-5V, 0-10V,2-10V, 0-100mV) • 远隔SV输入 • 直流电压(1-5V, 0-5V, 0-10V), • 位置反馈输入 • 100Ω to 2.5kΩ • CT 输入 • 1 to 30mA / CTL-6-S-H • 20 to 50mA / CTL-12-S36-8F • 1 to 2 控制/ 传送输出 • OUT 1: 控制输出 [ 继电器, SSR驱动, 直流4-20mA, 直流0-10V ] • OUT 2:控制输出/ 传送输出/ 变送器电源 [继电器, SSR驱动, 直流4-20mA, 直流0-10V , XPS ] • 数字式输入（追加机能）- 24VDC,2mA • 数字式输出（追加机能） • Do1 to 3: SPST 继电器接点 • Do4 , 5 : Open collector Vdc -30Vdc , 100mA • 对应MODBUS RTU通信协议的RS485界面 (追加机能) • 对应MODBUS RTU通信协议的计算机读取界面（RS232C） 精度 :±0.3%FS (PXR is ±0.5%FS) 采样周期: 200ms (PXR is 500ms) PXG Controller

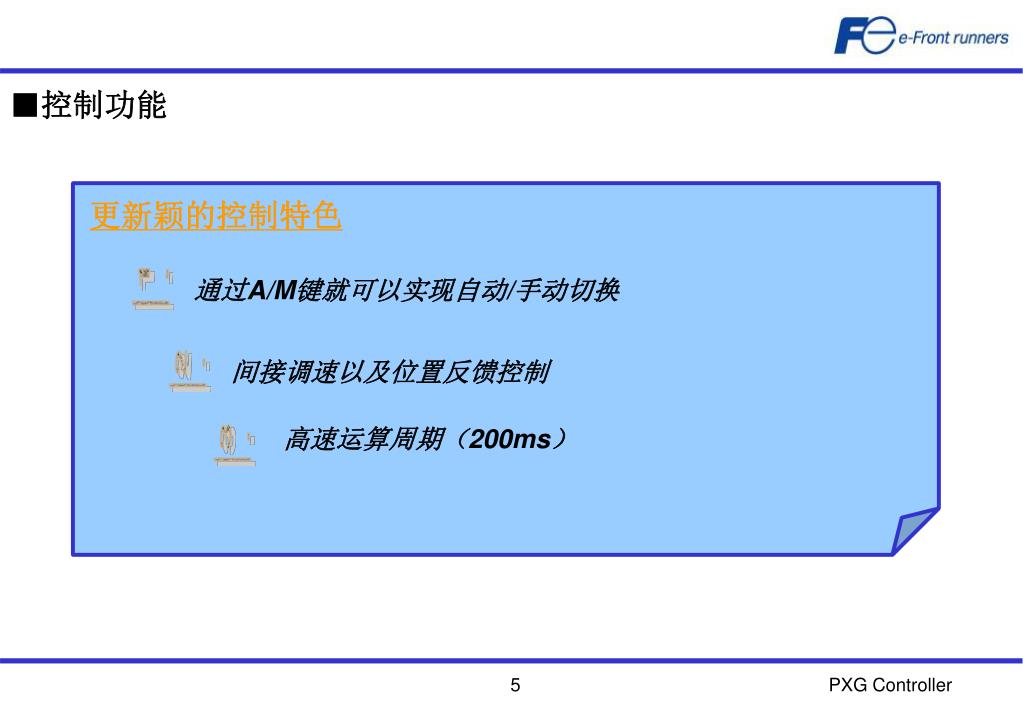

  5. ■控制功能 更新颖的控制特色 1. 通过A/M键就可以实现自动/手动切换 2. 间接调速以及位置反馈控制 高速运算周期（200ms） 3. PXG Controller

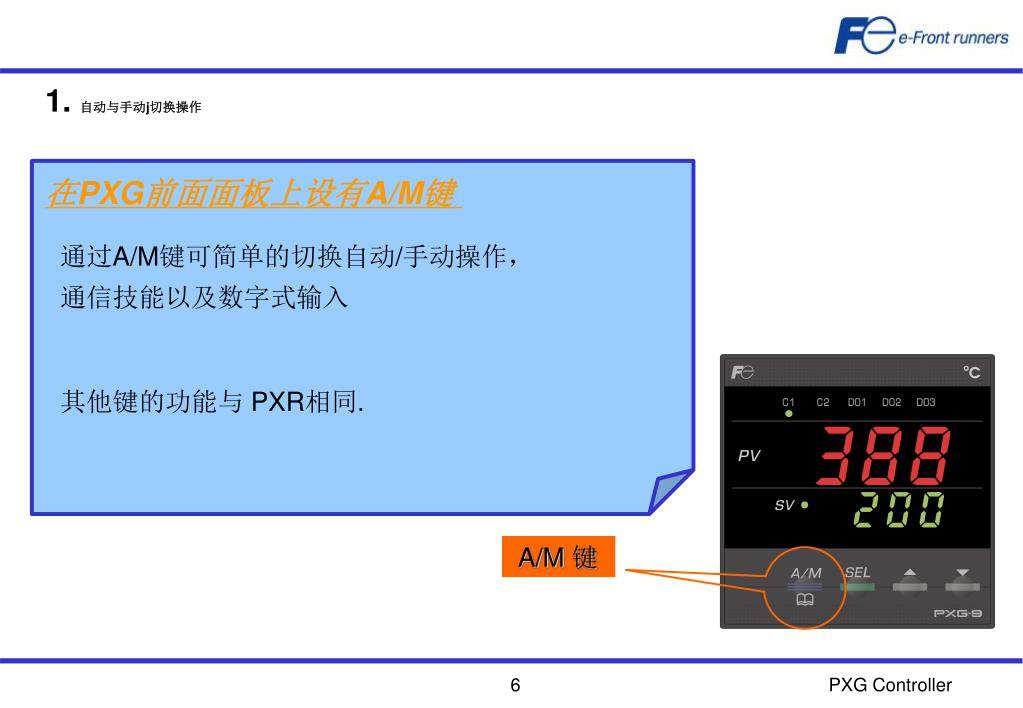

  6. 1. 自动与手动j切换操作 在PXG前面面板上设有A/M键 通过A/M键可简单的切换自动/手动操作， 通信技能以及数字式输入 其他键的功能与PXR相同. A/M 键 PXG Controller

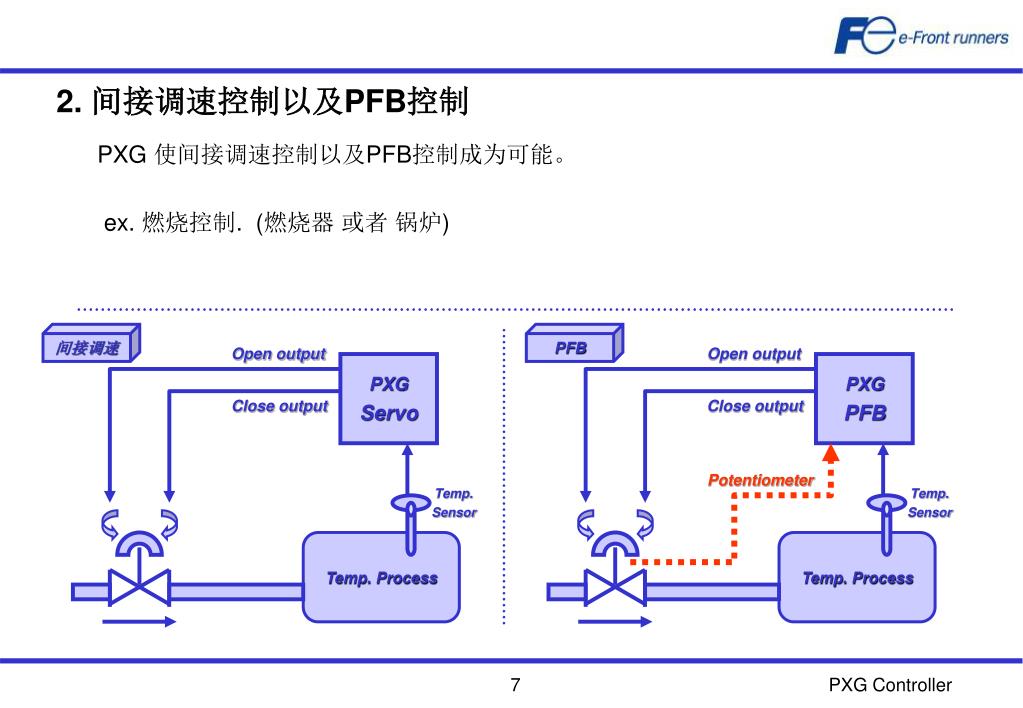

  7. 2. 间接调速控制以及PFB控制 间接调速 PFB Open output Open output PXG PFB PXG Servo Close output Close output Potentiometer Temp. Sensor Temp. Sensor Temp. Process Temp. Process PXG 使间接调速控制以及PFB控制成为可能。 ex. 燃烧控制. (燃烧器或者锅炉) PXG Controller

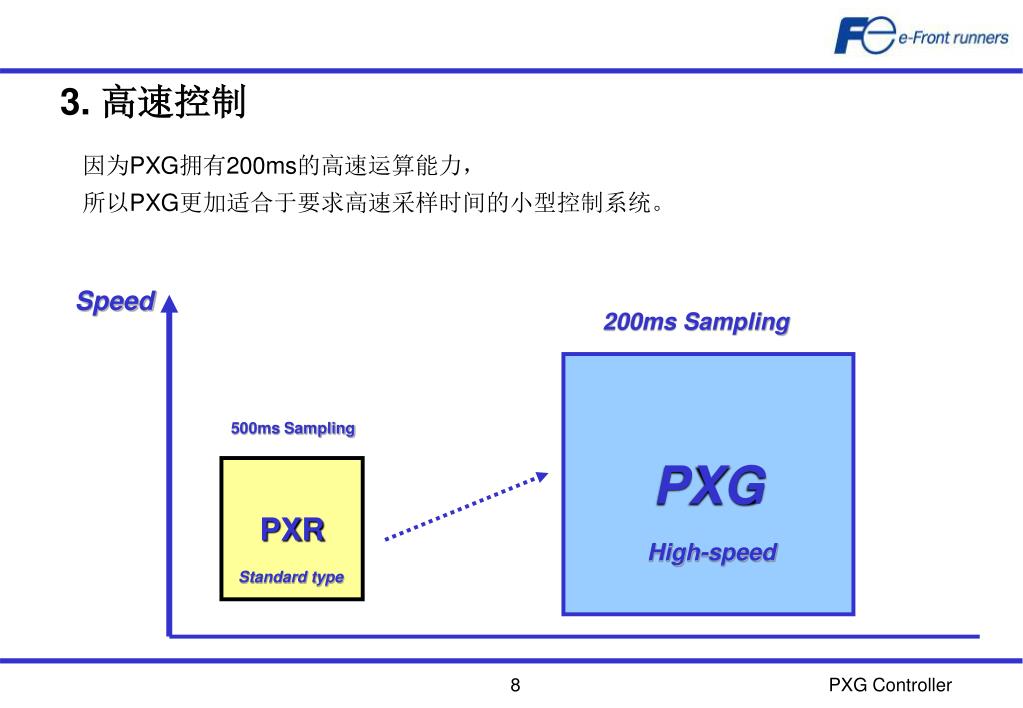

  8. 3. 高速控制 因为PXG拥有200ms的高速运算能力， 所以PXG更加适合于要求高速采样时间的小型控制系统。 Speed 200ms Sampling PXG 500ms Sampling PXR High-speed Standard type PXG Controller

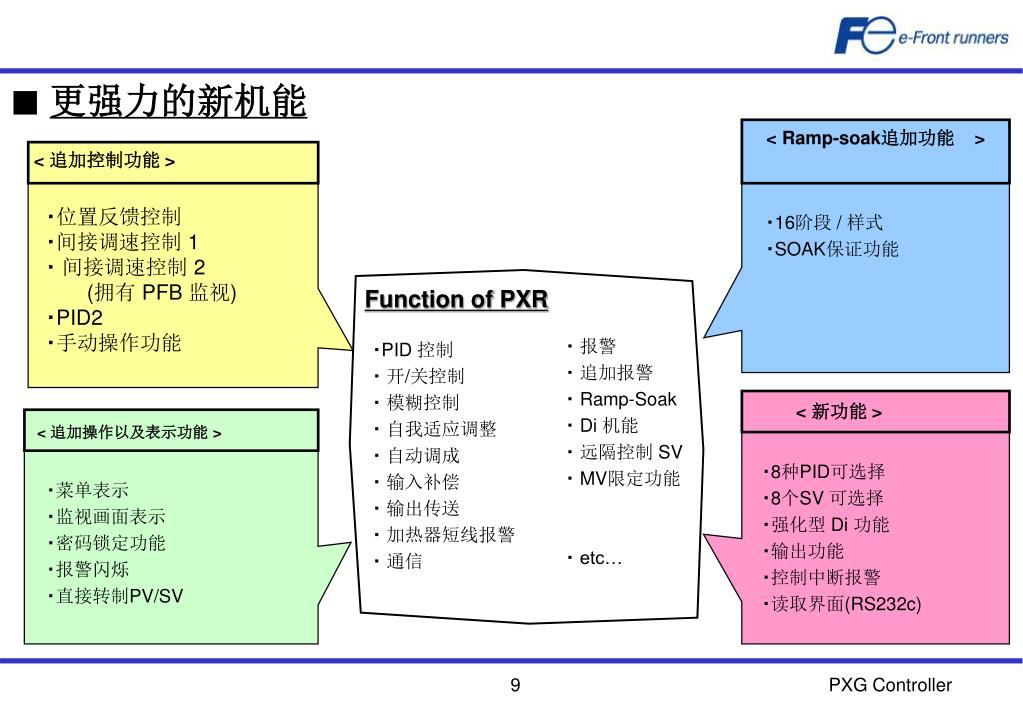

  9. ■ 更强力的新机能 Function of PXR ・报警 ・追加报警 ・ Ramp-Soak ・ Di 机能 ・远隔控制SV ・ MV限定功能 ・ etc… ・PID 控制 ・开/关控制 ・模糊控制 ・自我适应调整 ・自动调成 ・输入补偿 ・输出传送 ・加热器短线报警 ・通信 < 新功能> ・位置反馈控制 ・间接调速控制 1 ・间接调速控制2 (拥有PFB 监视) ・PID2 ・手动操作功能 < Ramp-soak追加功能> < 追加控制功能> ・16阶段/ 样式 ・SOAK保证功能 ・8种PID可选择 ・8个SV可选择 ・强化型Di 功能 ・输出功能 ・控制中断报警 ・读取界面(RS232c) < 追加操作以及表示功能> ・菜单表示 ・监视画面表示 ・密码锁定功能 ・报警闪烁 ・直接转制PV/SV PXG Controller

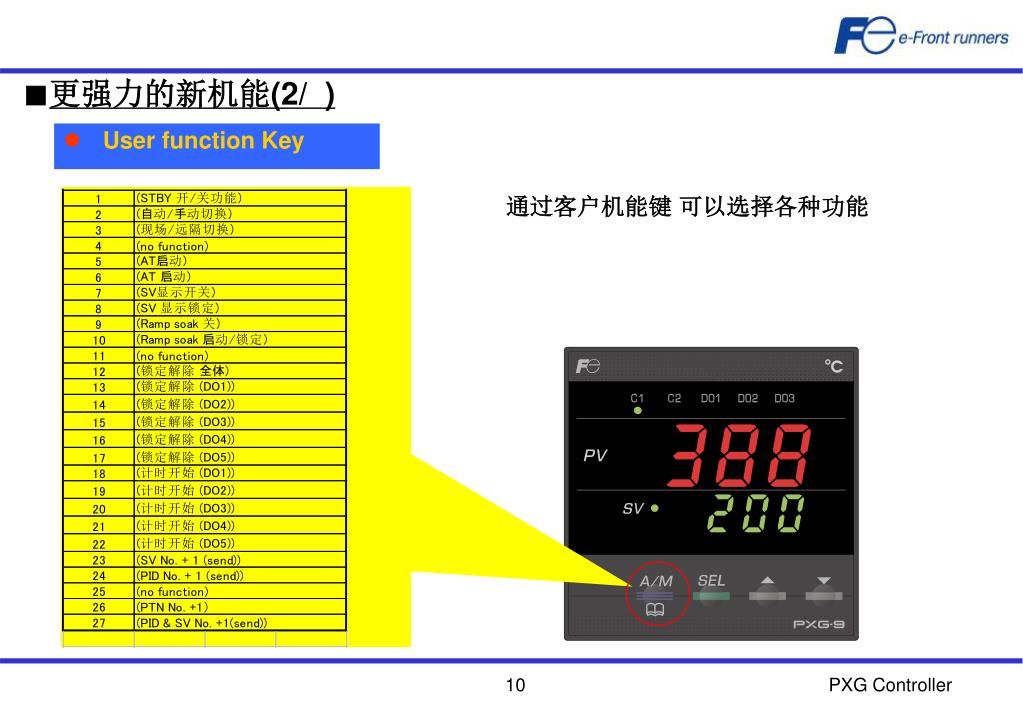

  10. ■更强力的新机能(2/ ) • User function Key 通过客户机能键可以选择各种功能 PXG Controller

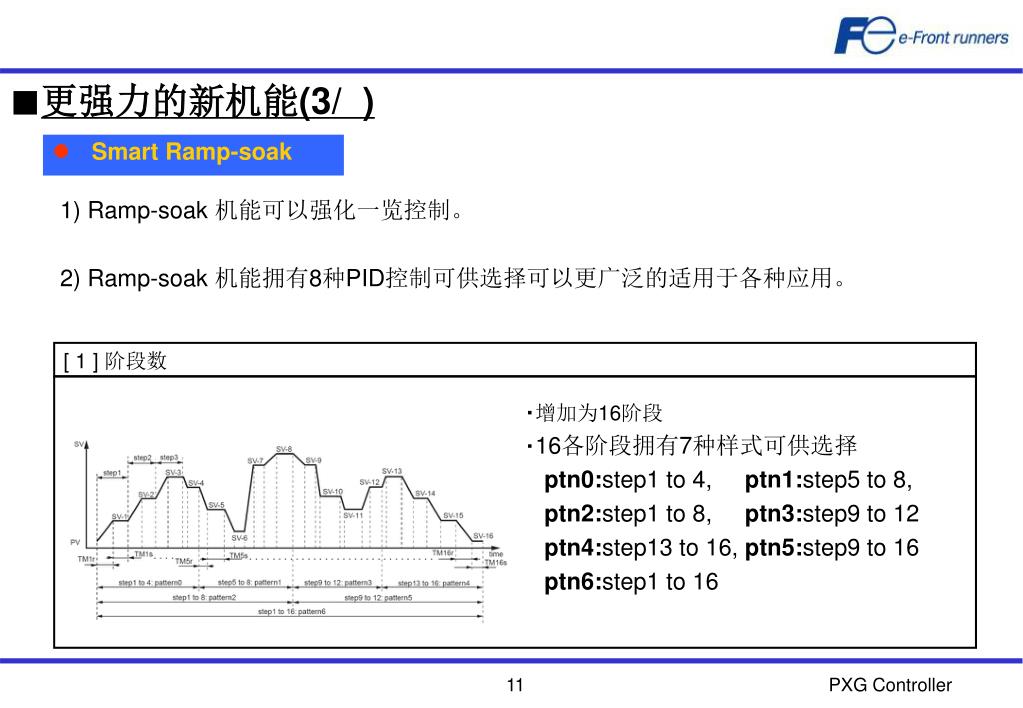

  11. ■更强力的新机能(3/ ) • Smart Ramp-soak 1) Ramp-soak 机能可以强化一览控制。 2) Ramp-soak 机能拥有8种PID控制可供选择可以更广泛的适用于各种应用。 [ 1 ] 阶段数 ・增加为16阶段 ・16各阶段拥有7种样式可供选择 ptn0:step1 to 4, ptn1:step5 to 8, ptn2:step1 to 8, ptn3:step9 to 12 ptn4:step13 to 16, ptn5:step9 to 16 ptn6:step1 to 16 PXG Controller

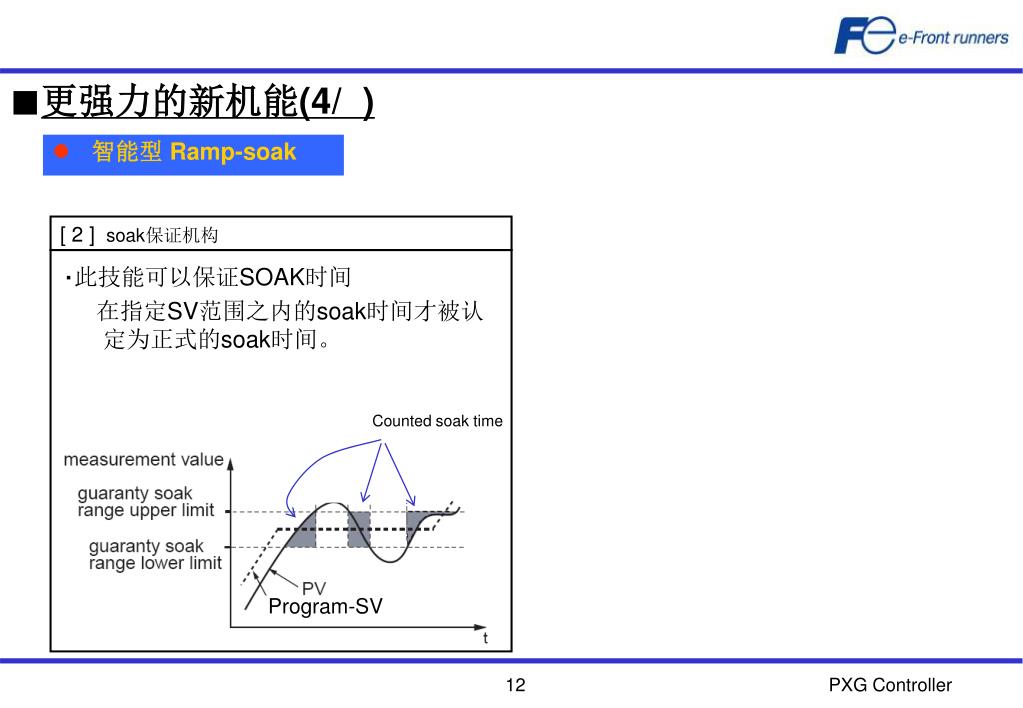

  12. ■更强力的新机能(4/ ) • 智能型 Ramp-soak [ 2 ] soak保证机构 ・此技能可以保证SOAK时间 在指定SV范围之内的soak时间才被认定为正式的soak时间。 Counted soak time Program-SV PXG Controller

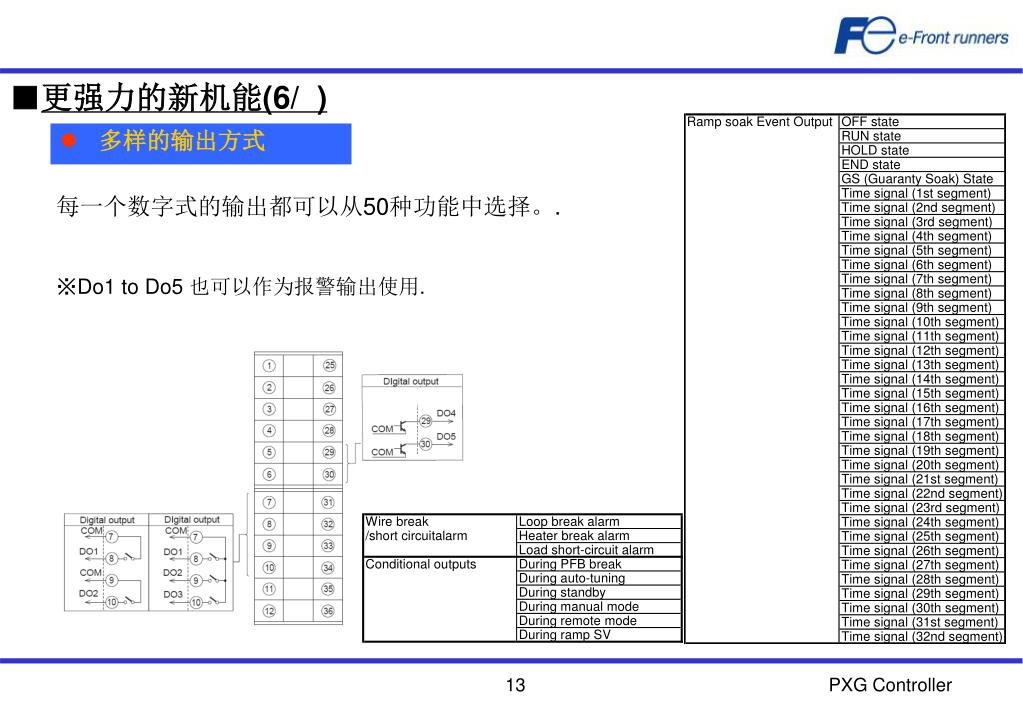

  13. ■更强力的新机能(6/ ) • 多样的输出方式 每一个数字式的输出都可以从50种功能中选择。. ※Do1 to Do5 也可以作为报警输出使用. PXG Controller

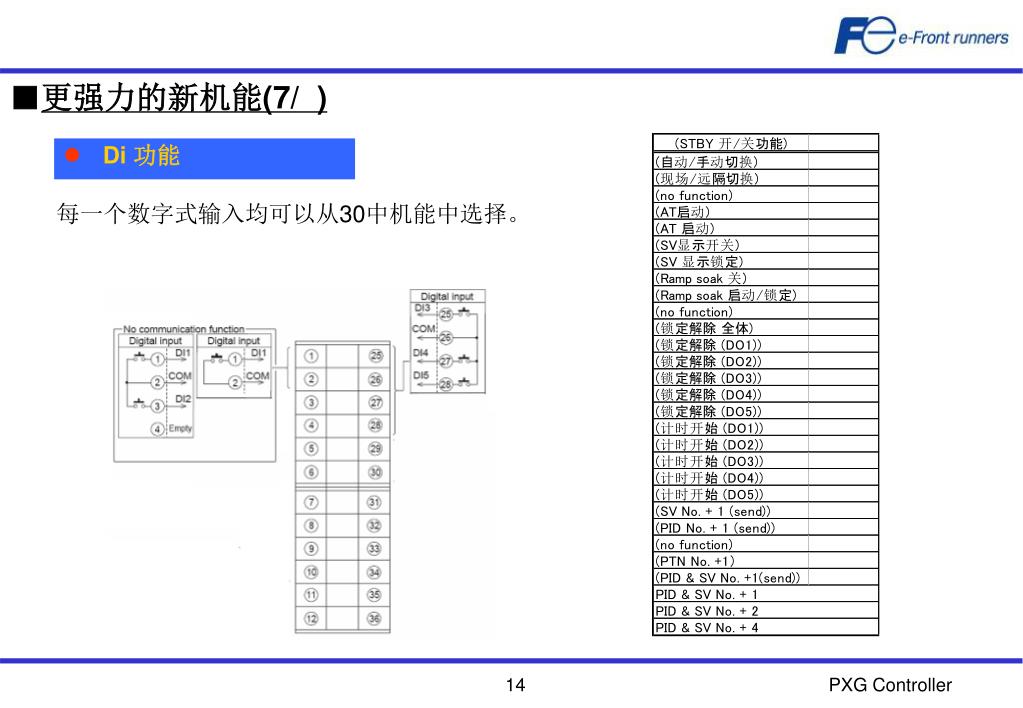

  14. ■更强力的新机能(7/ ) • Di 功能 每一个数字式输入均可以从30中机能中选择。 PXG Controller

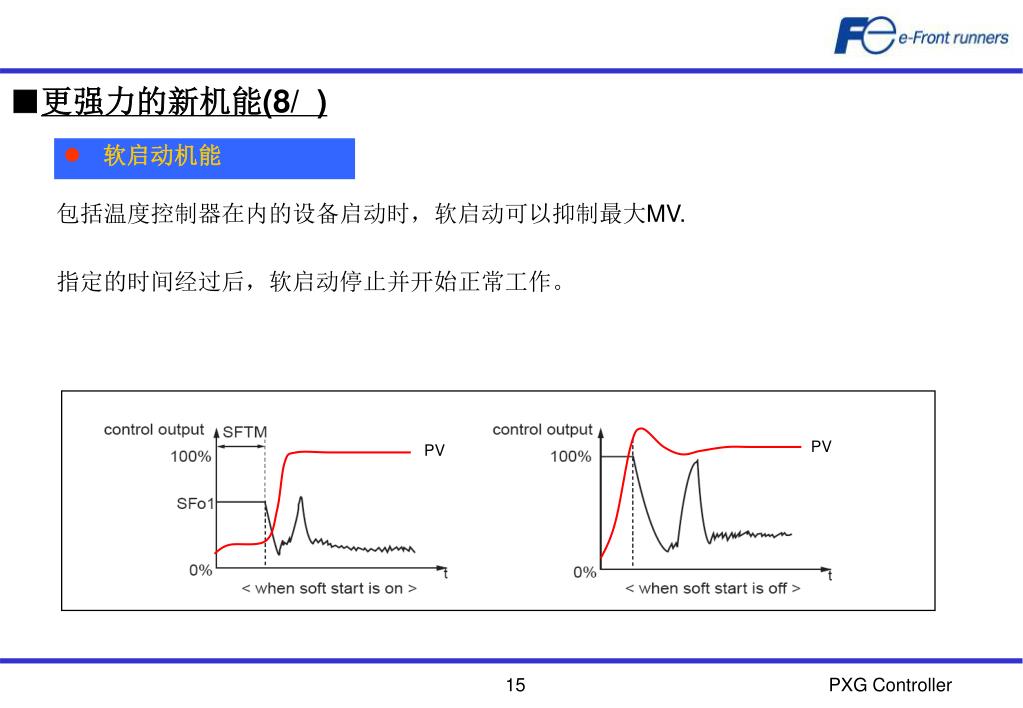

  15. ■更强力的新机能(8/ ) • 软启动机能 包括温度控制器在内的设备启动时，软启动可以抑制最大MV. 指定的时间经过后，软启动停止并开始正常工作。 PV PV PXG Controller

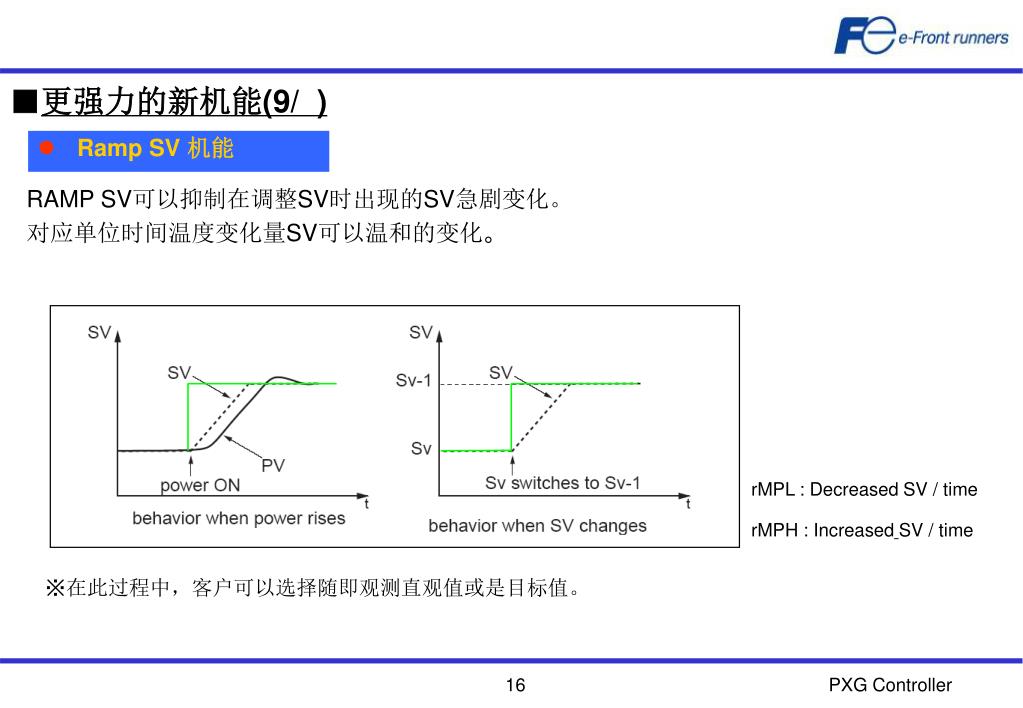

  16. ■更强力的新机能(9/ ) • Ramp SV 机能 RAMP SV可以抑制在调整SV时出现的SV急剧变化。 对应单位时间温度变化量SV可以温和的变化。 rMPL : Decreased SV / time rMPH : IncreasedSV / time ※在此过程中，客户可以选择随即观测直观值或是目标值。 PXG Controller

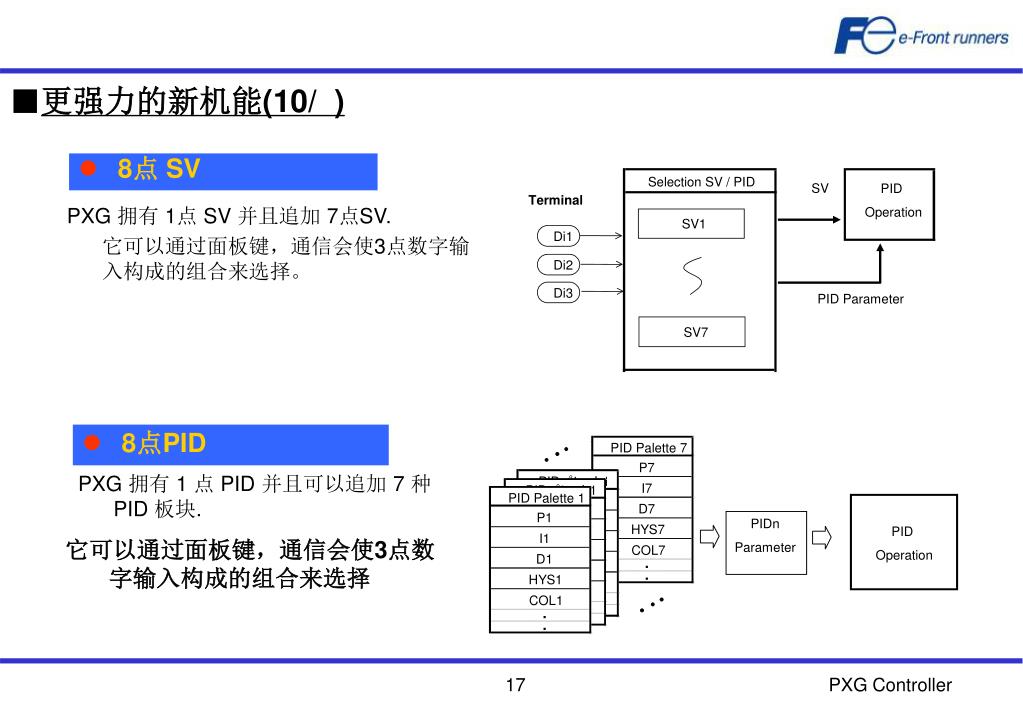

  17. 8点SV ■更强力的新机能(10/ ) Selection SV / PID SV PID Operation Terminal SV1 Di1 Di2 Di3 PIDParameter SV7 PID Palette 7 PIDパレット1 P7 PID Palette 1 P1 I7 PIDパレット1 P1 I1 PIDn Parameter PID Operation D7 P1 I1 D1 HYS7 I1 D1 ARH1 COL7 D1 HYS1 ARL1 ・ ARH1 COL1 ・ ・ ・ ・ ARL1 ・ ・ ・ PXG 拥有1点SV 并且追加7点SV. 它可以通过面板键，通信会使3点数字输入构成的组合来选择。 • 8点PID PXG 拥有1 点PID 并且可以追加7 种PID板块. 它可以通过面板键，通信会使3点数字输入构成的组合来选择 PXG Controller

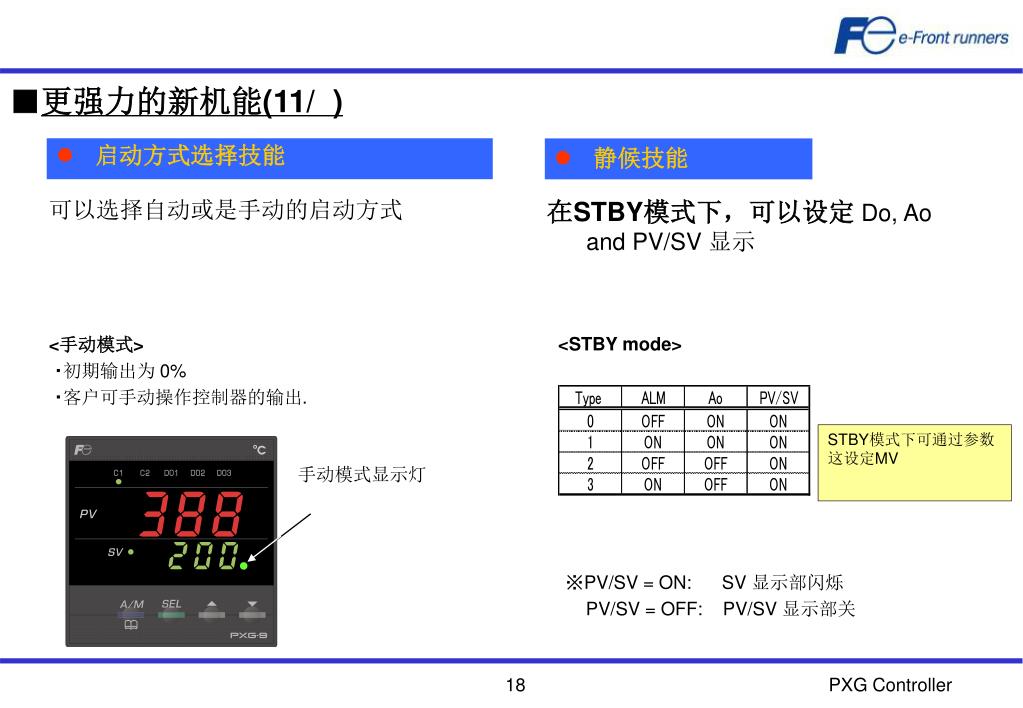

  18. ■更强力的新机能(11/ ) • 启动方式选择技能 • 静候技能 可以选择自动或是手动的启动方式 在STBY模式下，可以设定Do, Ao and PV/SV 显示 <手动模式> ・初期输出为 0% ・客户可手动操作控制器的输出. <STBY mode> STBY模式下可通过参数这设定MV 手动模式显示灯 ※PV/SV = ON: SV 显示部闪烁 PV/SV = OFF: PV/SV 显示部关 PXG Controller

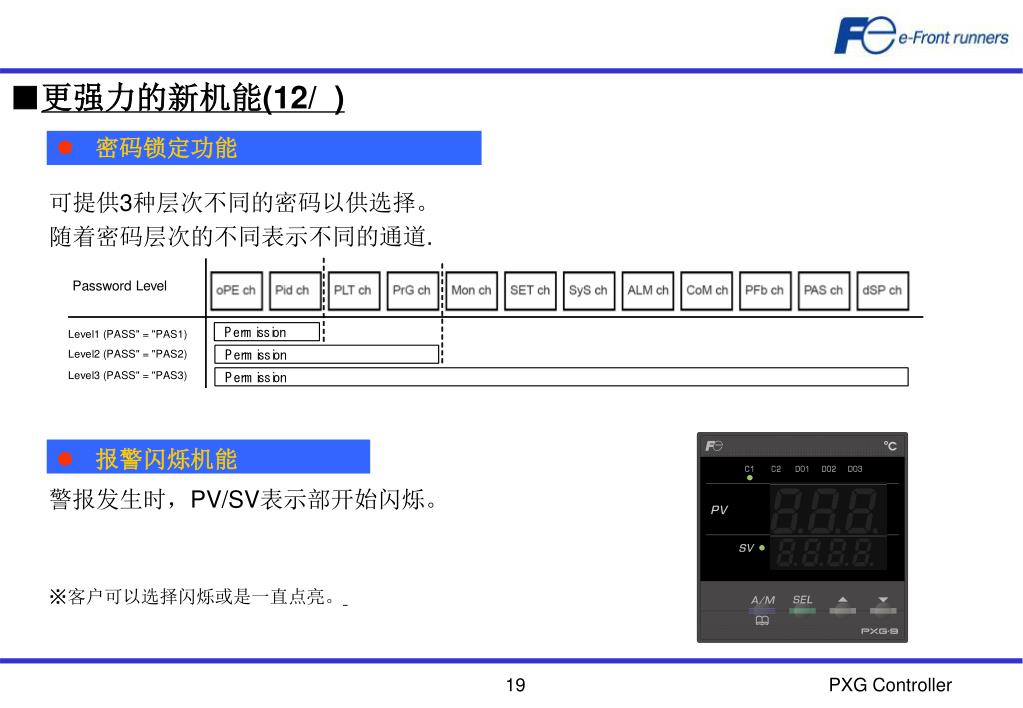

  19. ■更强力的新机能(12/ ) • 密码锁定功能 可提供3种层次不同的密码以供选择。 随着密码层次的不同表示不同的通道. • 报警闪烁机能 警报发生时，PV/SV表示部开始闪烁。 ※客户可以选择闪烁或是一直点亮。 PXG Controller

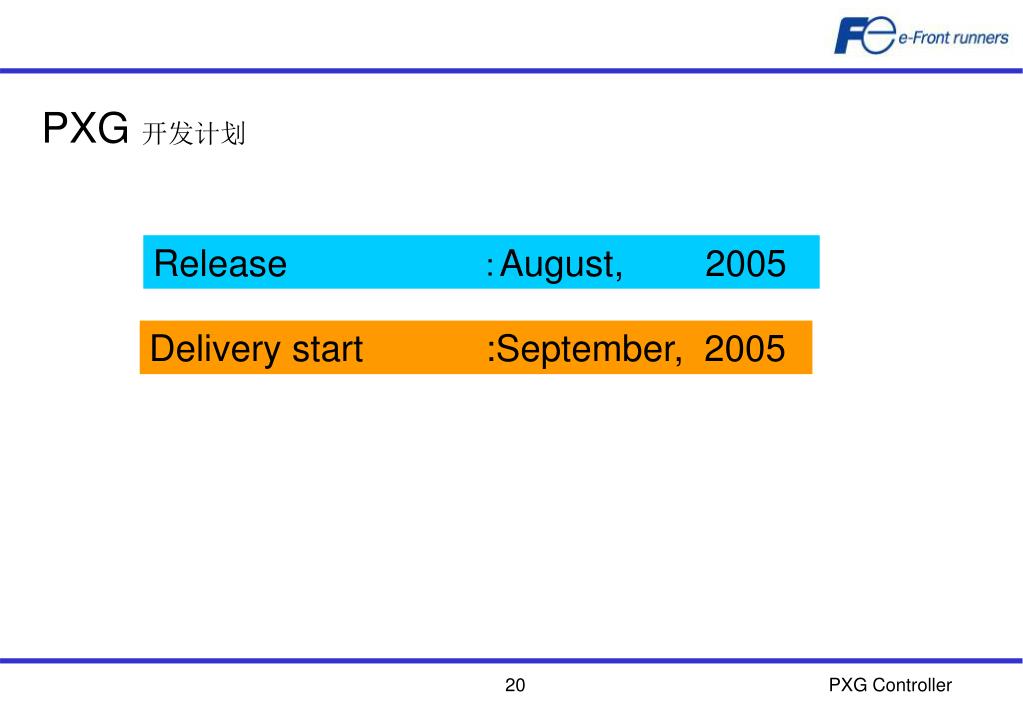

  20. PXG 开发计划 Release ：August, 2005 Delivery start :September, 2005 PXG Controller
