  1. 智能网

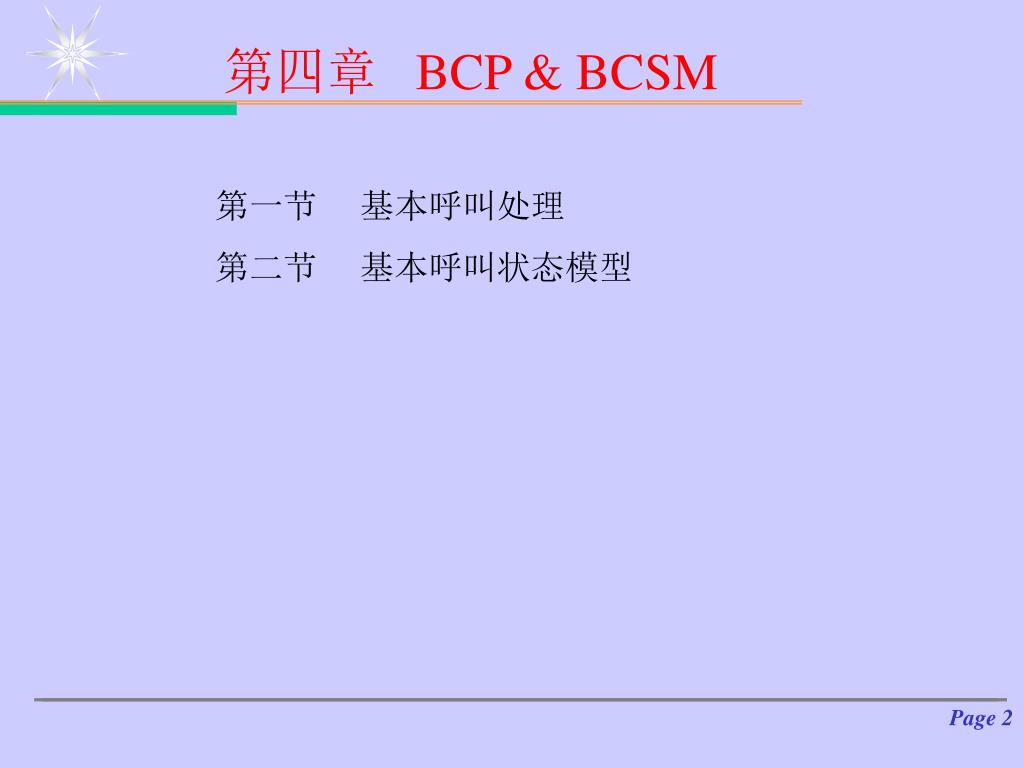

  2. 第四章 BCP & BCSM 第一节  基本呼叫处理 第二节  基本呼叫状态模型

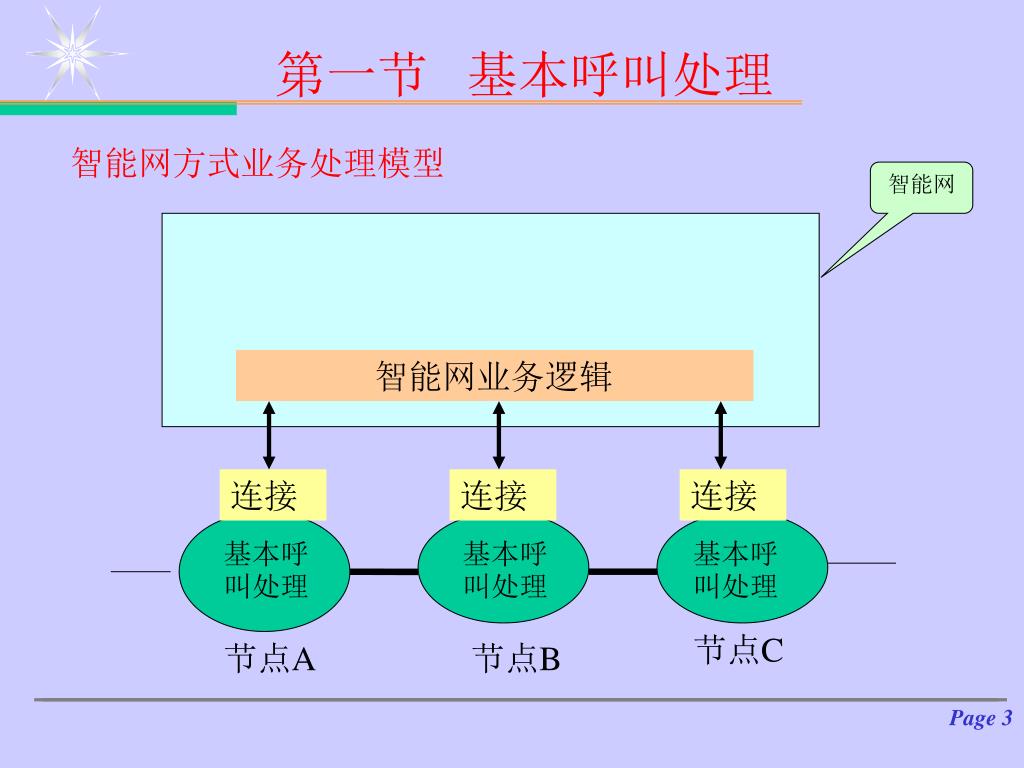

  3. 智能网 智能网业务逻辑 连接 连接 连接 第一节 基本呼叫处理 智能网方式业务处理模型 基本呼叫处理 基本呼叫处理 基本呼叫处理 节点C 节点A 节点B

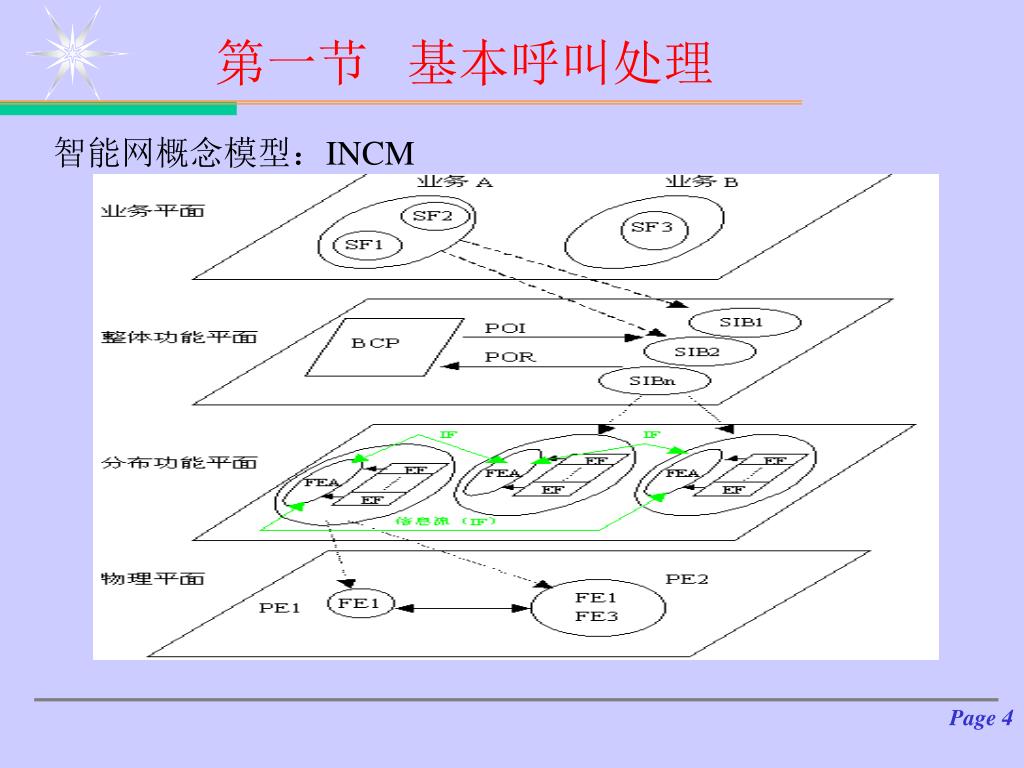

  4. 第一节 基本呼叫处理 智能网概念模型：INCM

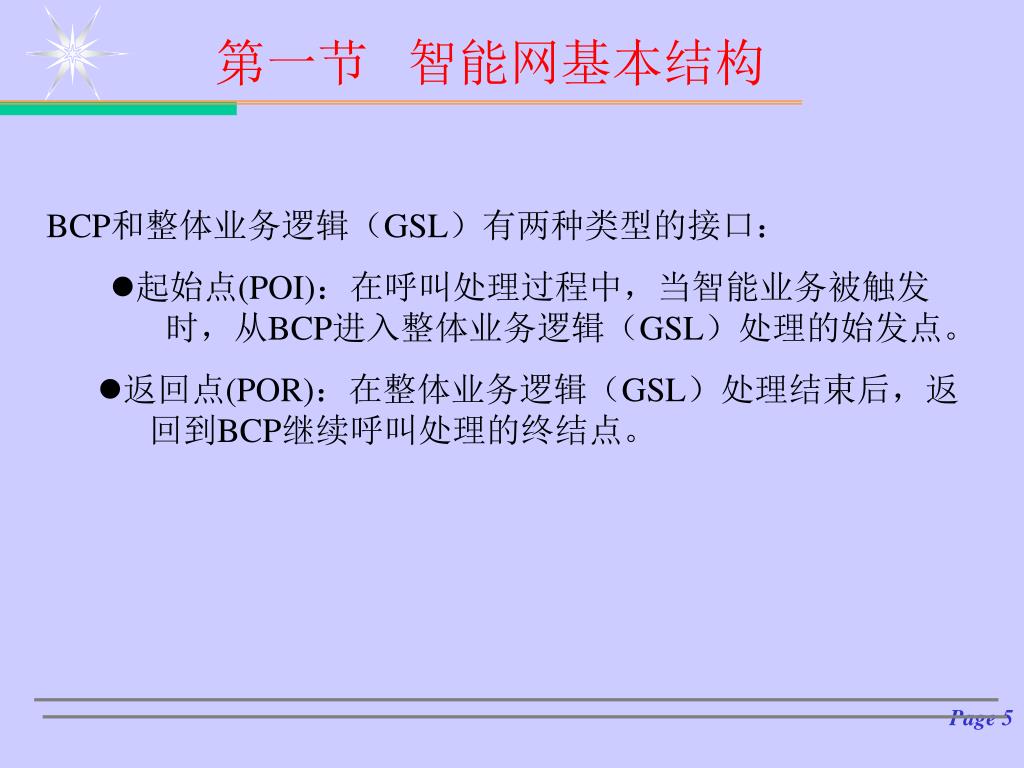

  5. 第一节 智能网基本结构 • BCP和整体业务逻辑（GSL）有两种类型的接口： • 起始点(POI)：在呼叫处理过程中，当智能业务被触发 时，从BCP进入整体业务逻辑（GSL）处理的始发点。 • 返回点(POR)：在整体业务逻辑（GSL）处理结束后，返 回到BCP继续呼叫处理的终结点。

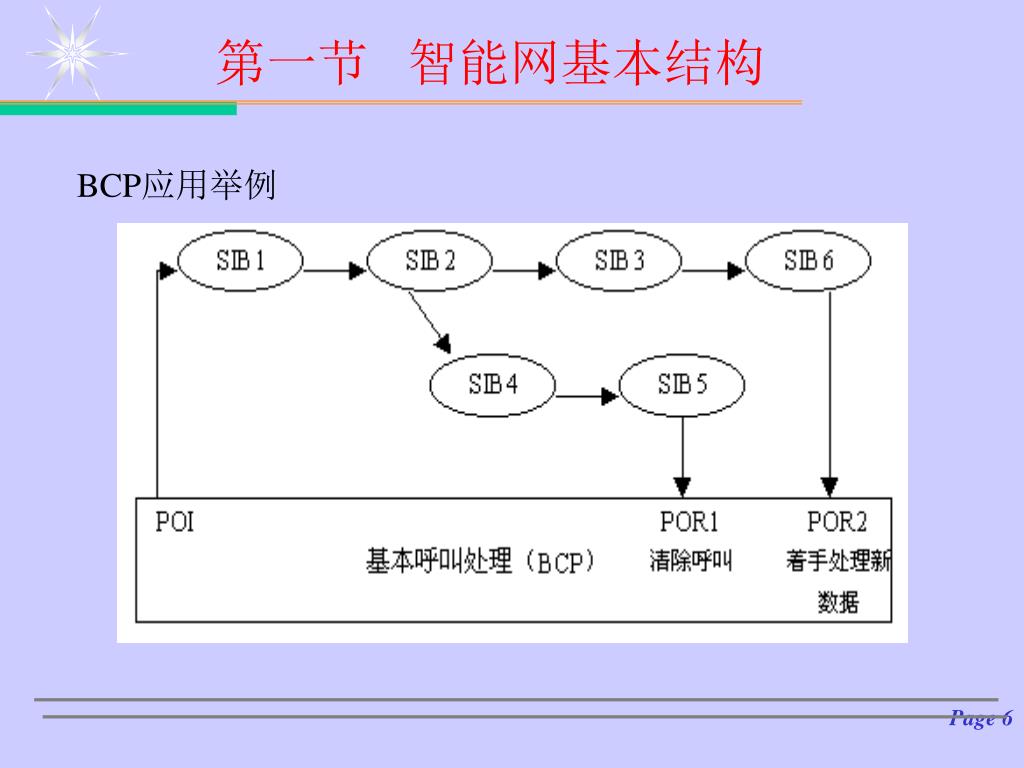

  6. 第一节 智能网基本结构 BCP应用举例

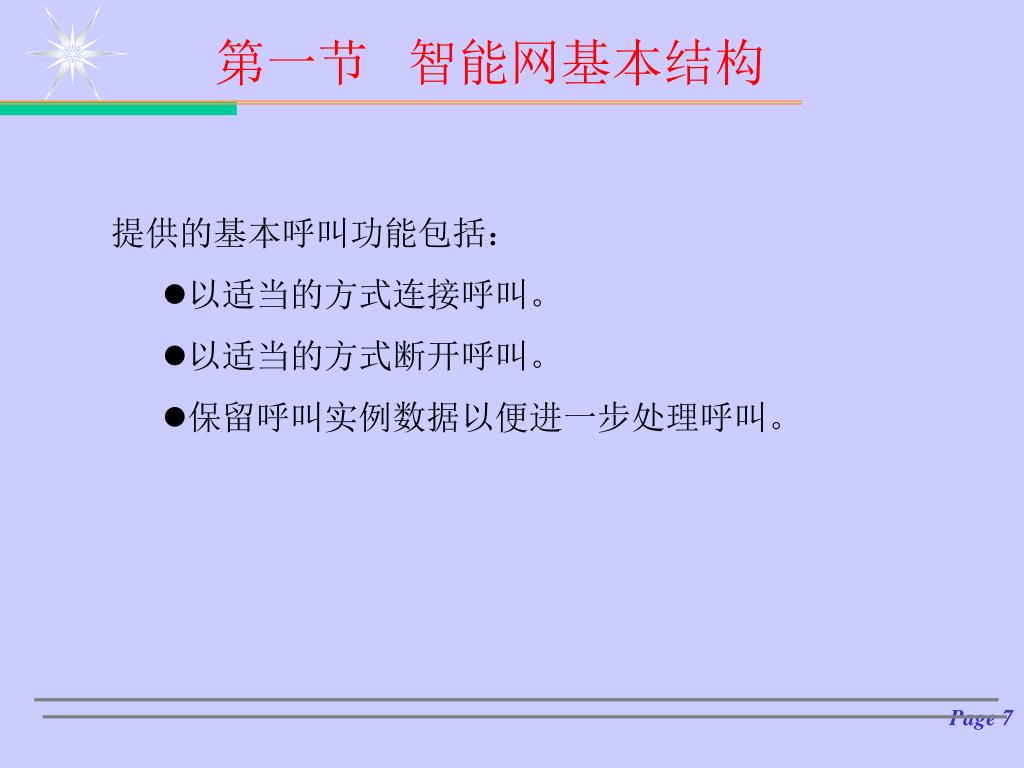

  7. 第一节 智能网基本结构 • 提供的基本呼叫功能包括： • 以适当的方式连接呼叫。 • 以适当的方式断开呼叫。 • 保留呼叫实例数据以便进一步处理呼叫。

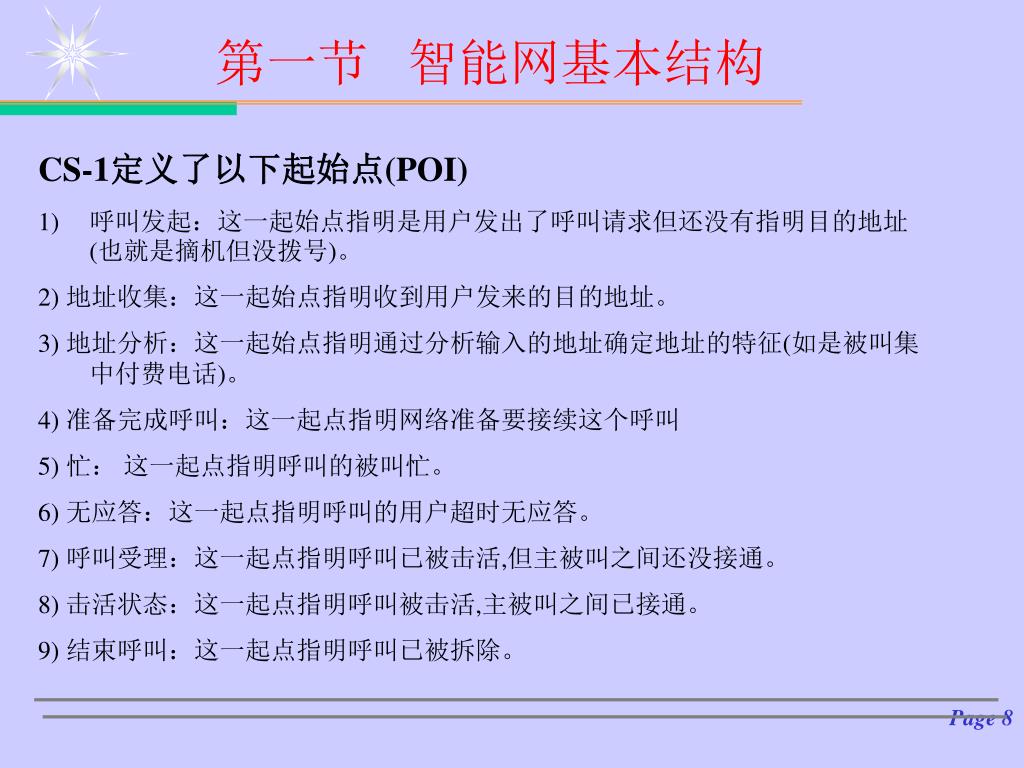

  8. 第一节 智能网基本结构 • CS-1定义了以下起始点(POI) • 呼叫发起：这一起始点指明是用户发出了呼叫请求但还没有指明目的地址(也就是摘机但没拨号)。 • 2) 地址收集：这一起始点指明收到用户发来的目的地址。 • 3) 地址分析：这一起始点指明通过分析输入的地址确定地址的特征(如是被叫集中付费电话)。 • 4) 准备完成呼叫：这一起点指明网络准备要接续这个呼叫 • 5) 忙： 这一起点指明呼叫的被叫忙。 • 6) 无应答：这一起点指明呼叫的用户超时无应答。 • 7) 呼叫受理：这一起点指明呼叫已被击活,但主被叫之间还没接通。 • 8) 击活状态：这一起点指明呼叫被击活,主被叫之间已接通。 • 9) 结束呼叫：这一起点指明呼叫已被拆除。

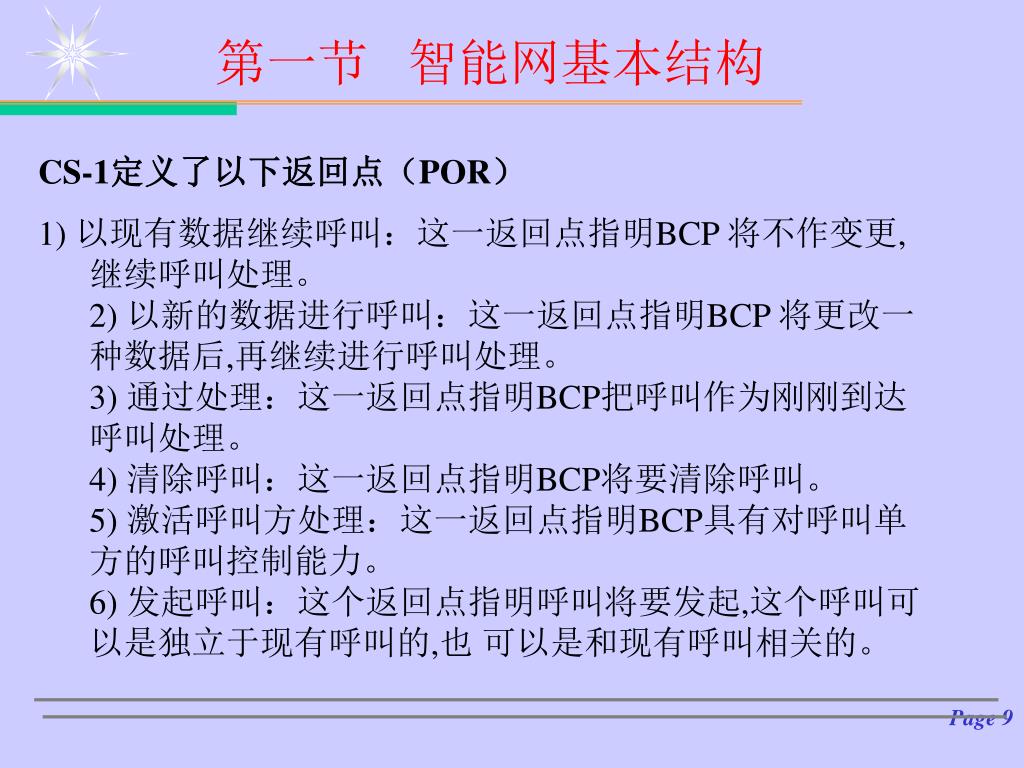

  9. 第一节 智能网基本结构 CS-1定义了以下返回点（POR） 1) 以现有数据继续呼叫：这一返回点指明BCP 将不作变更,继续呼叫处理。2) 以新的数据进行呼叫：这一返回点指明BCP 将更改一种数据后,再继续进行呼叫处理。 3) 通过处理：这一返回点指明BCP把呼叫作为刚刚到达呼叫处理。4) 清除呼叫：这一返回点指明BCP将要清除呼叫。5) 激活呼叫方处理：这一返回点指明BCP具有对呼叫单方的呼叫控制能力。6) 发起呼叫：这个返回点指明呼叫将要发起,这个呼叫可以是独立于现有呼叫的,也 可以是和现有呼叫相关的。

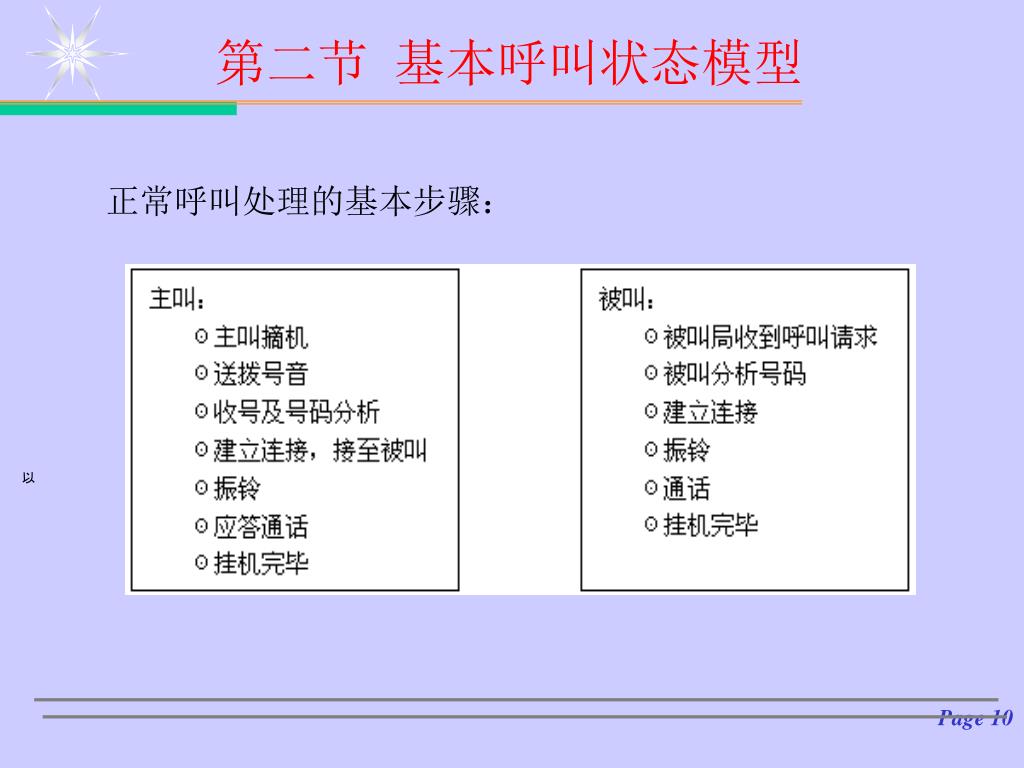

  10. 第二节 基本呼叫状态模型 正常呼叫处理的基本步骤： 　　以

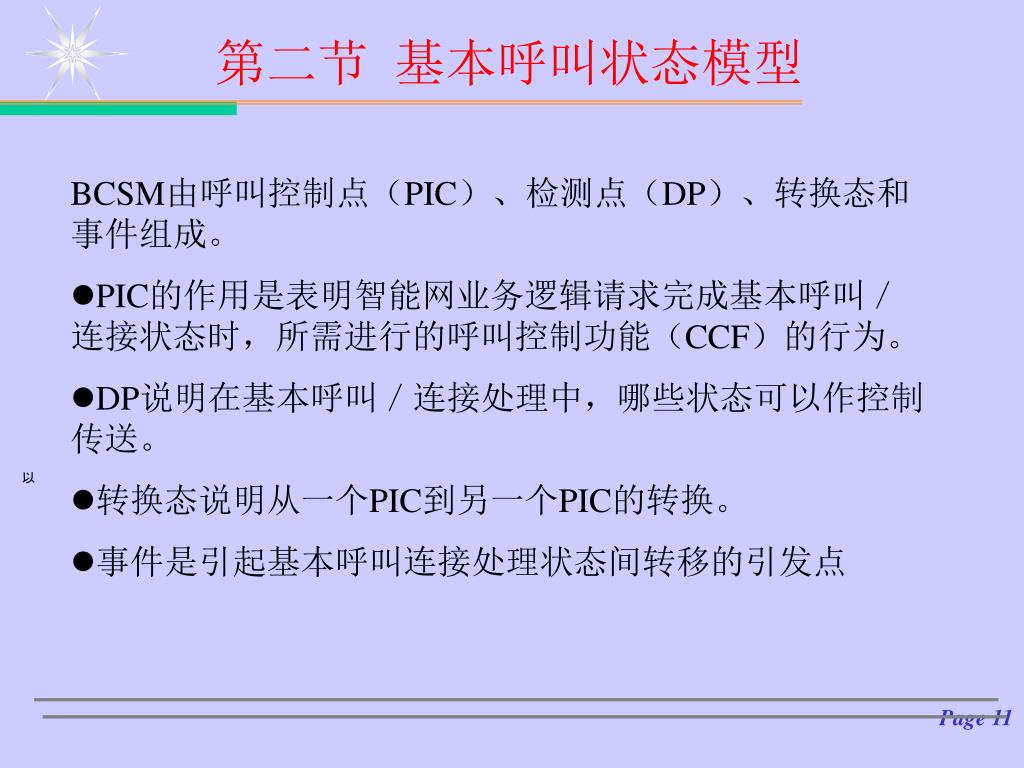

  11. 第二节 基本呼叫状态模型 • BCSM由呼叫控制点（PIC）、检测点（DP）、转换态和事件组成。 • PIC的作用是表明智能网业务逻辑请求完成基本呼叫／连接状态时，所需进行的呼叫控制功能（CCF）的行为。 • DP说明在基本呼叫／连接处理中，哪些状态可以作控制传送。 • 转换态说明从一个PIC到另一个PIC的转换。 • 事件是引起基本呼叫连接处理状态间转移的引发点 　　以

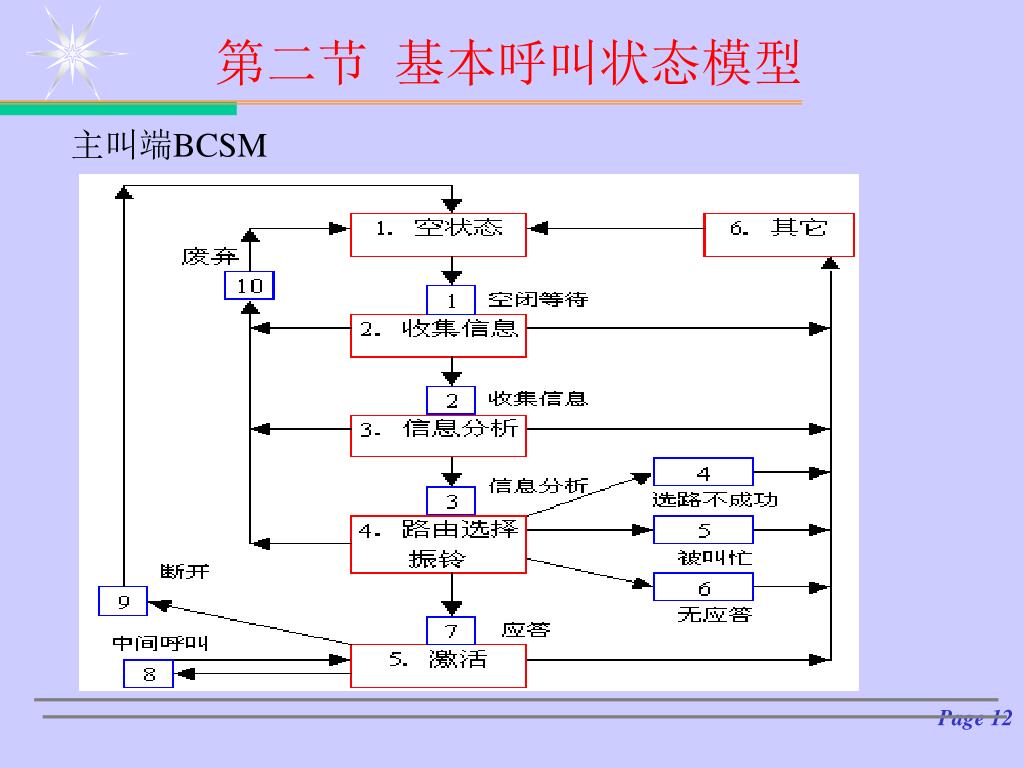

  12. 第二节 基本呼叫状态模型 主叫端BCSM

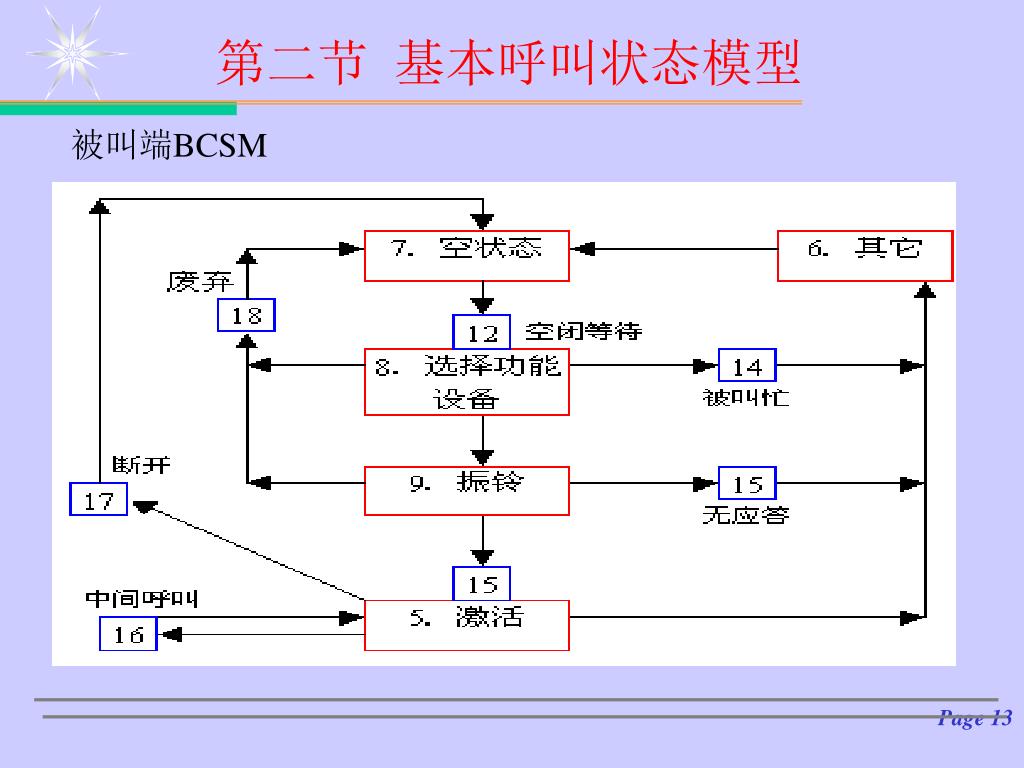

  13. 第二节 基本呼叫状态模型 被叫端BCSM

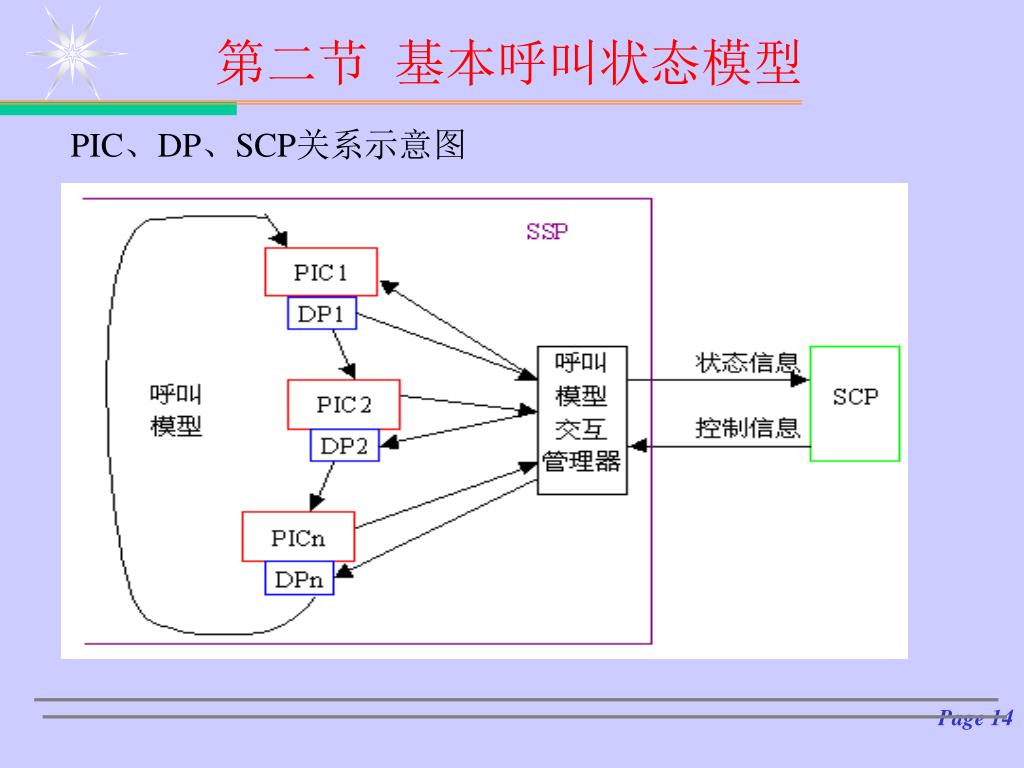

  14. 第二节 基本呼叫状态模型 PIC、DP、SCP关系示意图

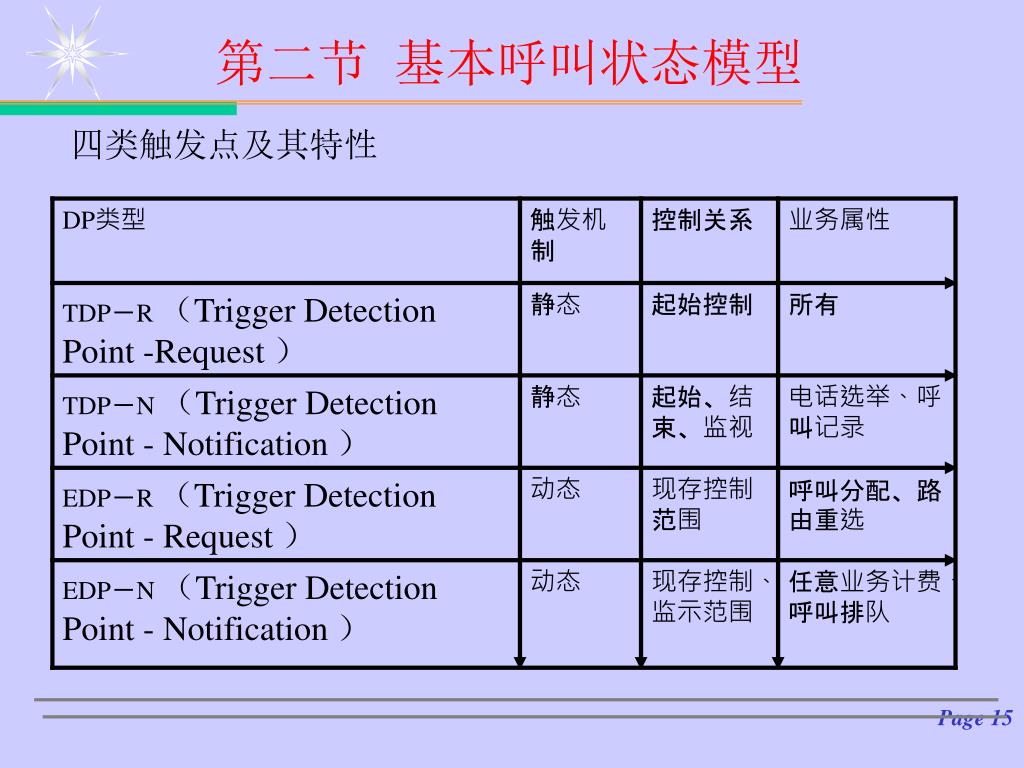

  15. 第二节 基本呼叫状态模型 四类触发点及其特性

  16. 谢谢!
