消防联动报警系统

1. 消防联动报警系统 消防联动报警系统

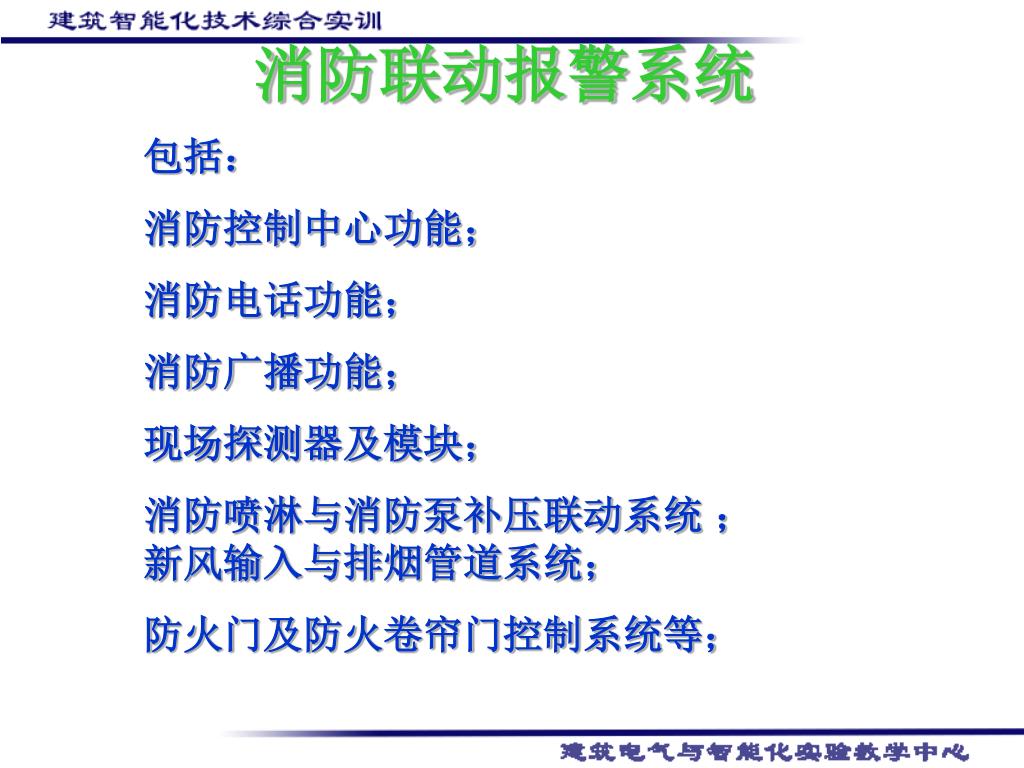

2. 消防联动报警系统 包括： 消防控制中心功能； 消防电话功能； 消防广播功能； 现场探测器及模块； 消防喷淋与消防泵补压联动系统 ；新风输入与排烟管道系统； 防火门及防火卷帘门控制系统等；

3. 消防联动报警系统控制中心

4. 模拟校园四层楼的消防联动系统布局

5. 消防联动报警系统的元器件

6. 自动喷洒灭火系统

7. 消防联动报警系统管理软件 工程概况 校园二、三、四层 校园一层

8. 教学楼设计图 教学楼 消防联动报警系统管理软件

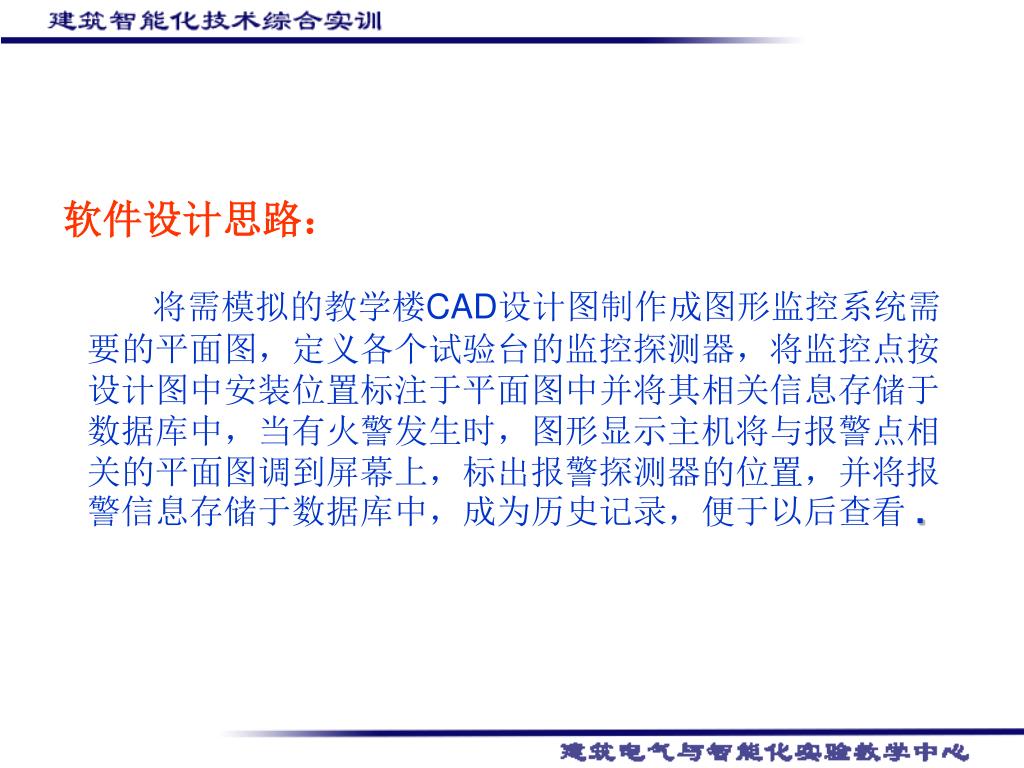

9. 软件设计思路： 将需模拟的教学楼CAD设计图制作成图形监控系统需要的平面图，定义各个试验台的监控探测器，将监控点按设计图中安装位置标注于平面图中并将其相关信息存储于数据库中，当有火警发生时，图形显示主机将与报警点相关的平面图调到屏幕上，标出报警探测器的位置，并将报警信息存储于数据库中，成为历史记录，便于以后查看. 消防联动报警系统管理软件

10. 实验内容 在GSTCRT2003组态定义系统软件中，完成主控制器定义、控制器回路数定义、控制器分区定义、文本组态定义、图形组态定义、联动公式定义，最后将所有定义下载到GST5000型主控制器中，使消防实验室所有设备与教学楼的设计能对应起来，并调试整个系统，使其最大程度的模拟教学楼实际的消防联动报警系统。 消防联动报警系统管理软件

11. 实验内容 主控制器定义 主控制器定义 消防联动报警系统管理软件

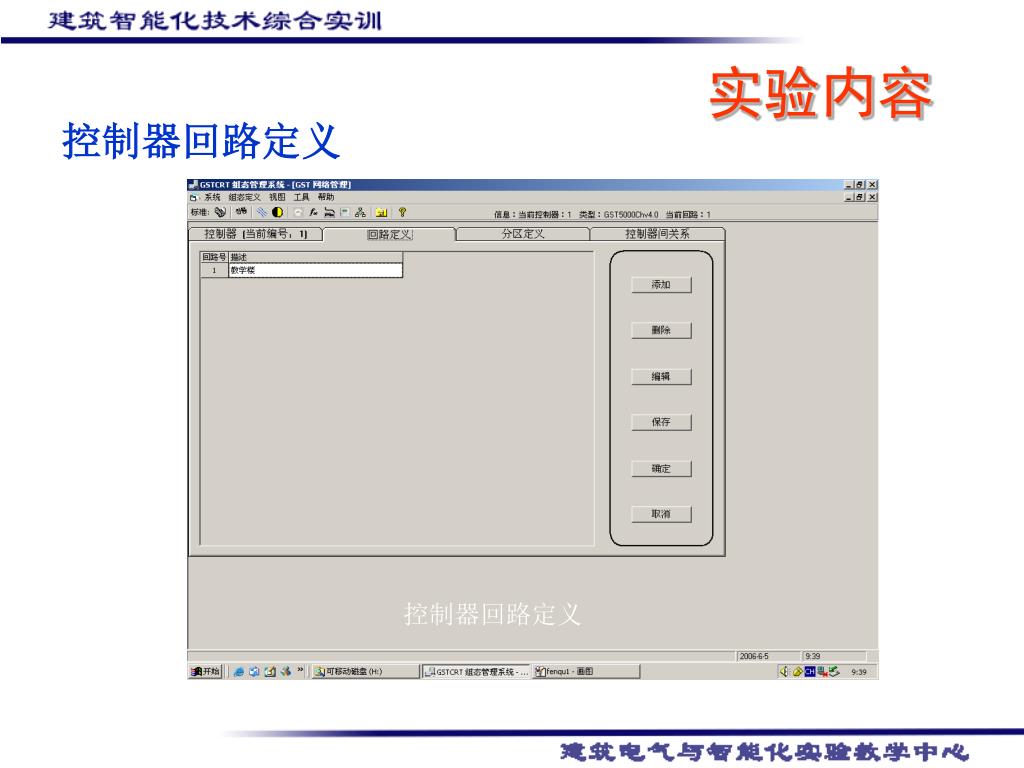

12. 实验内容 控制器回路定义 控制器回路定义 消防联动报警系统管理软件

13. 实验内容 控制器分区定义 控制器分区定义 消防联动报警系统管理软件

14. 实验内容 文本组态定义 消防联动报警系统管理软件

15. 实验内容 图形组态定义 二层图形定义 一层图形定义 消防联动报警系统管理软件

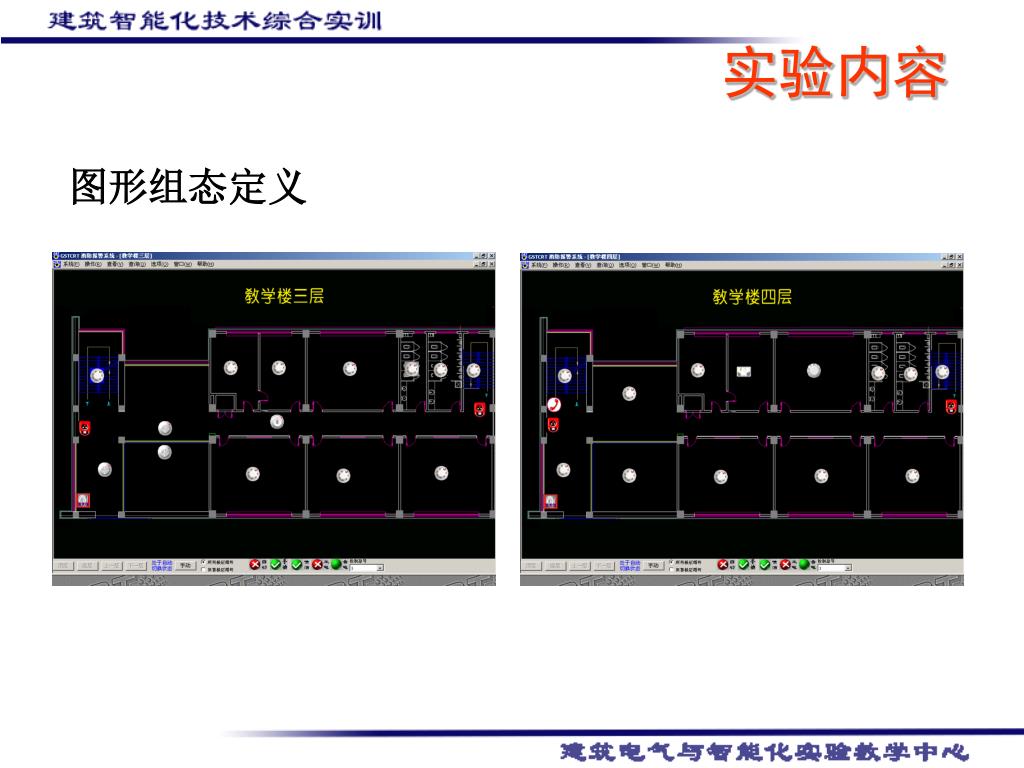

16. 实验内容 图形组态定义 三层图形定义 四层图形定义 消防联动报警系统管理软件

17. 实验内容 联动公式定义 联动公式定义1 联动公式定义2 消防联动报警系统管理软件

18. 实验内容 联动公式定义 系统中用到的联动公式为6个 公式1：当卷帘门外烟感探测器与差定温温感探测器探测到烟雾浓度与室内温度达到指定值时，卷帘门中降。 公式2：当卷帘门内外烟感探测器与差定温探测器探测到烟雾浓度与室内温度达到指定值时，卷帘门全降。 公式3：当试验台所有光电感烟探测器、手动按钮、缆式感温探测器、定温探头、红外对射探测器、烟温复合探测器、差定温探测器、紫外感光探测器、可燃气体探测器等等探测器报警时，排烟风道排烟阀、排烟机，送风道送风机、送风阀等系统开始运作。 公式4：当泵区压力开关达到指定触发条件时，喷淋系统动作。 公式5：当按下消火栓控制器时，气体区动作 公式6：当试验台所有光电感烟探测器、手动按钮、缆式感温探测器、定温探头、红外对射探测器、烟温复合探测器、差定温探测器、紫外感光探测器、可燃气体探测器等等探测器报警时，讯响器与消防广播动作。 消防联动报警系统管理软件

19. 实验内容 下载定义至控制器 要使前叙各种定义与实际实验台元件联系起来并工作，必须将定义内容下载至主控制实验台的GST5000型控制器中。当下载完成之后，GSTCRT2003图形监控系统设计完成。 消防联动报警系统管理软件

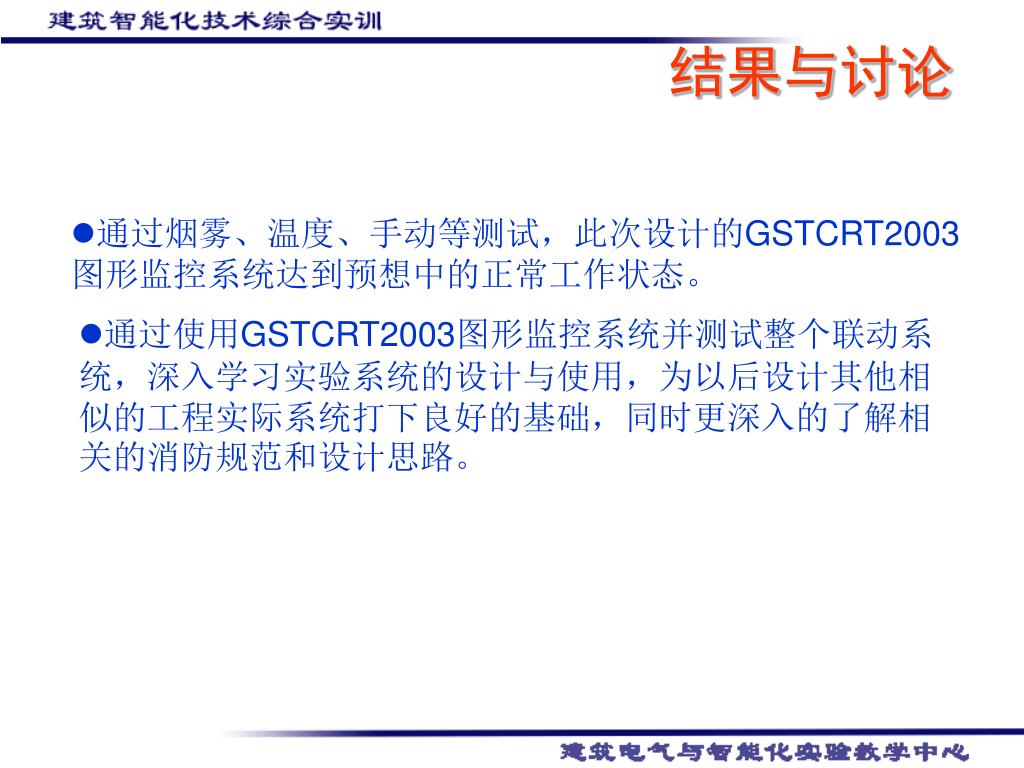

20. 结果与讨论 • 通过烟雾、温度、手动等测试，此次设计的GSTCRT2003图形监控系统达到预想中的正常工作状态。 • 通过使用GSTCRT2003图形监控系统并测试整个联动系统，深入学习实验系统的设计与使用，为以后设计其他相似的工程实际系统打下良好的基础，同时更深入的了解相关的消防规范和设计思路。 消防联动报警系统管理软件
