  1. 现代电子技术实验 低频电压放大电路设计及其测试

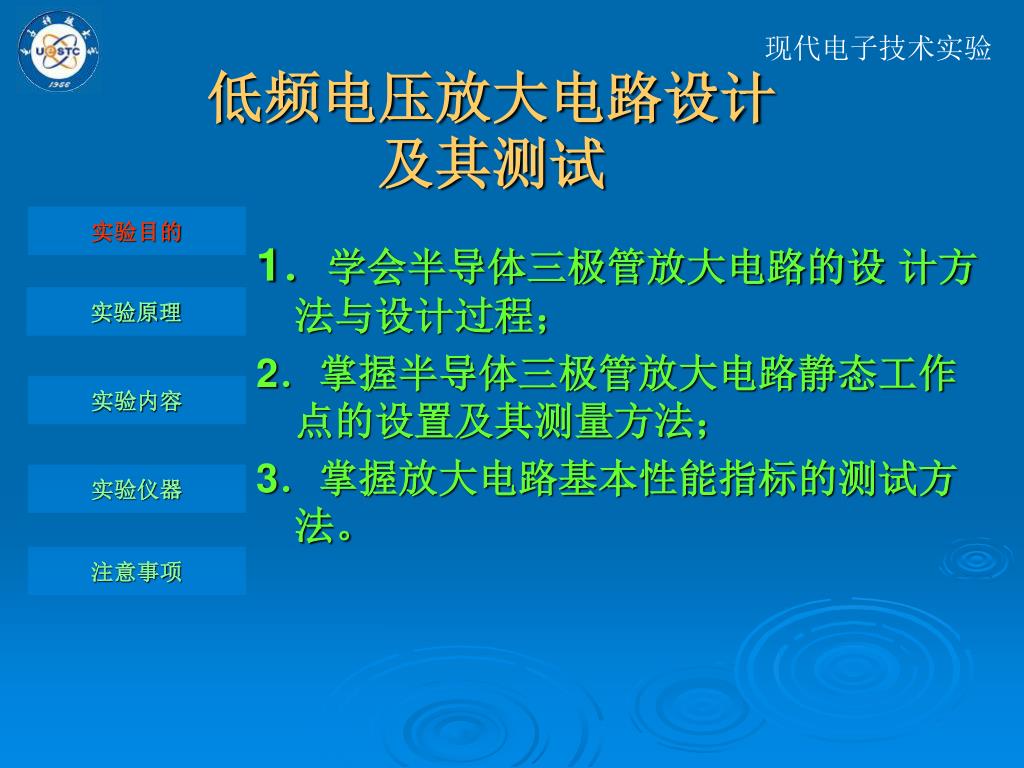

  2. 现代电子技术实验 低频电压放大电路设计及其测试 1．学会半导体三极管放大电路的设 计方法与设计过程； 2．掌握半导体三极管放大电路静态工作点的设置及其测量方法； 3．掌握放大电路基本性能指标的测试方法。 实验目的 实验原理 实验内容 实验仪器 注意事项

  3. 现代电子技术实验 低频电压放大电路设计及其测试 实验目的 基极分压射极偏置电路 实验原理 确定静态工作点 实验内容 采用基极分压射极偏置电路的共射放大器 实验仪器 注意事项 共射放大器交流性能指标

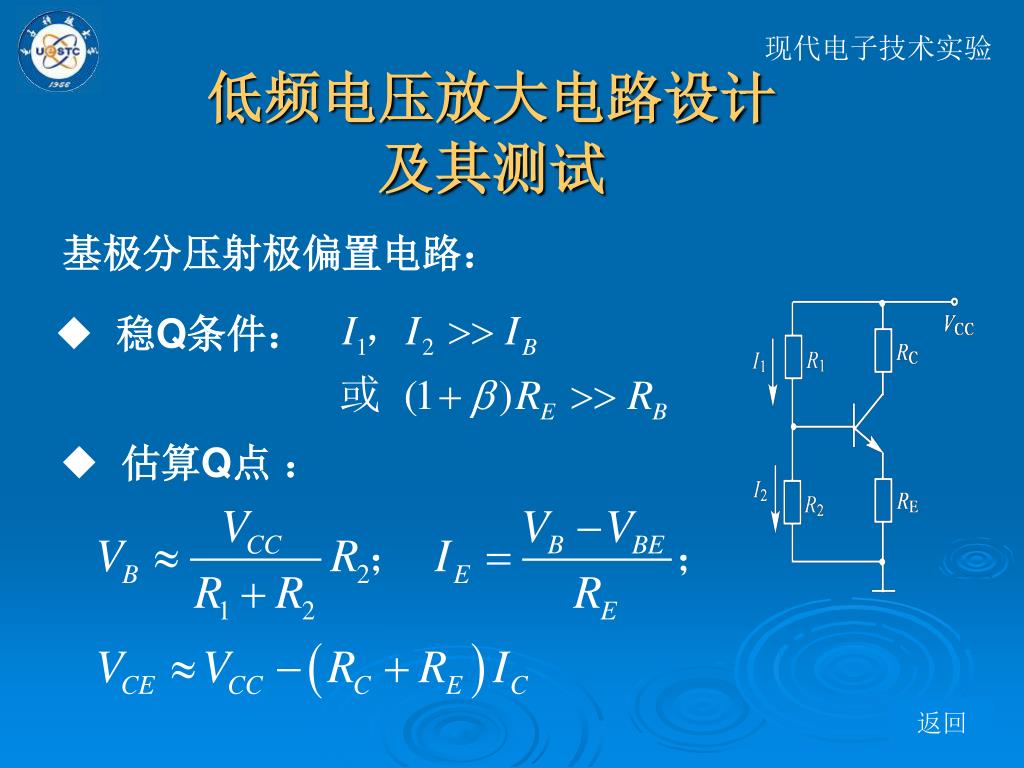

  4. 现代电子技术实验 低频电压放大电路设计及其测试 基极分压射极偏置电路： • 稳Q条件： • 估算Q点 ： 返回

  5. 现代电子技术实验 低频电压放大电路设计及其测试 • 确定静态工作点 静态工作点选择过低，将会产生截止失真。 返回

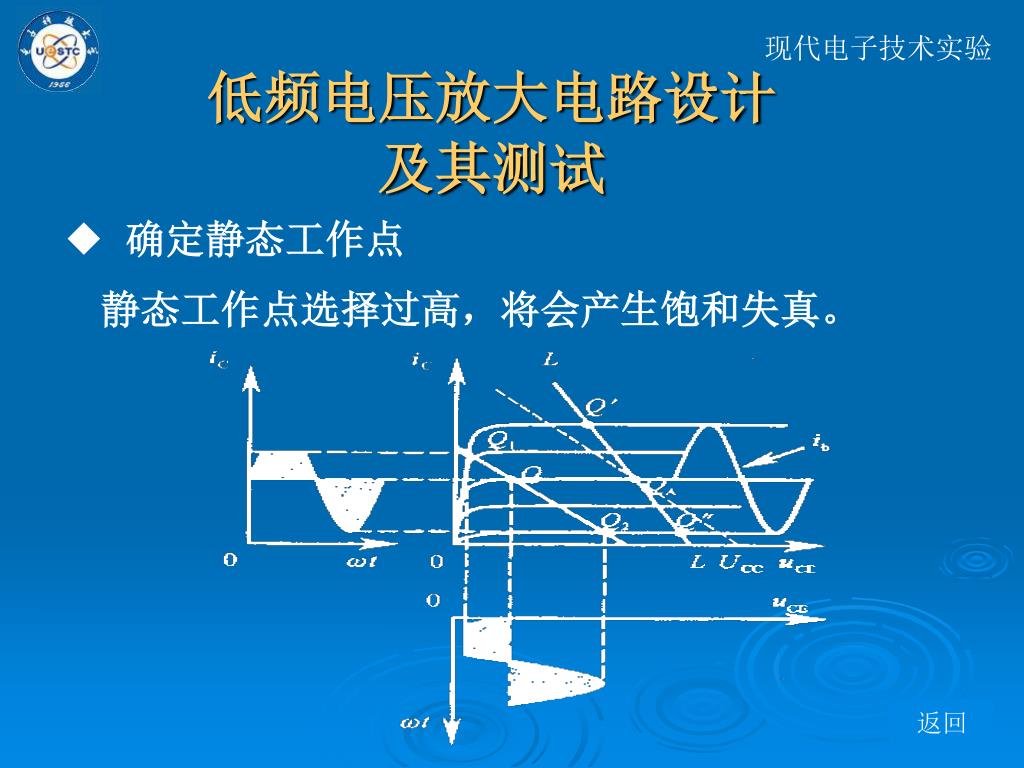

  6. 现代电子技术实验 低频电压放大电路设计及其测试 • 确定静态工作点 静态工作点选择过高，将会产生饱和失真。 返回

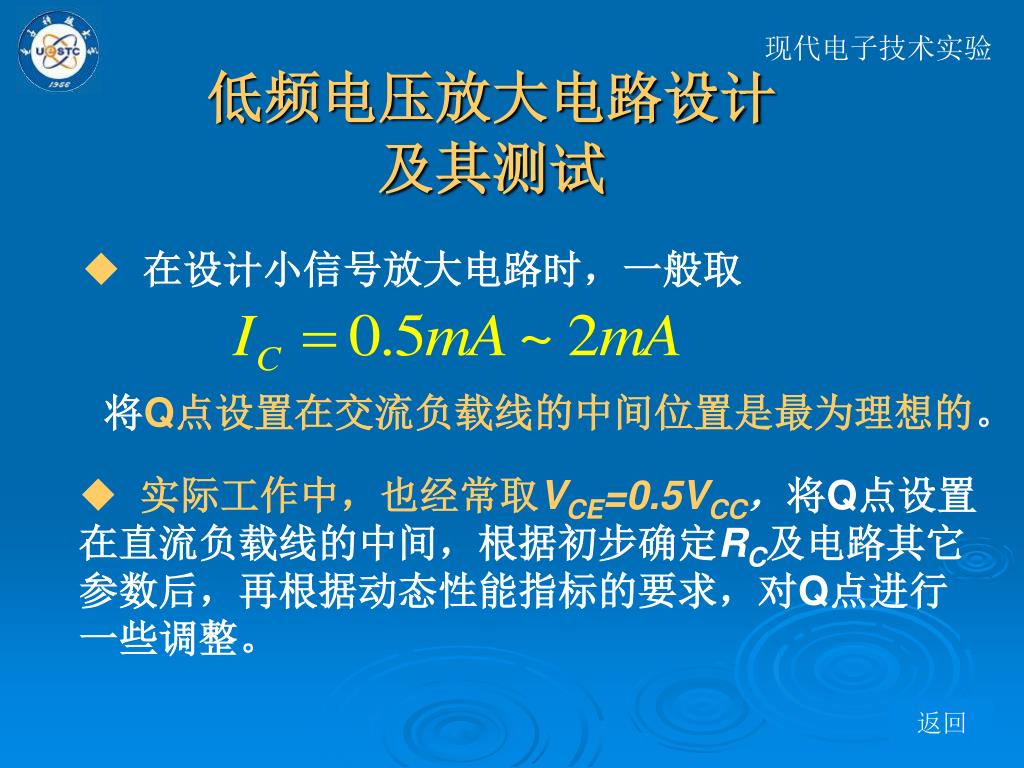

  7. 现代电子技术实验 低频电压放大电路设计及其测试 • 在设计小信号放大电路时，一般取 • 将Q点设置在交流负载线的中间位置是最为理想的。 • 实际工作中，也经常取VCE=0.5VCC，将Q点设置在直流负载线的中间，根据初步确定RC及电路其它参数后，再根据动态性能指标的要求，对Q点进行一些调整。 返回

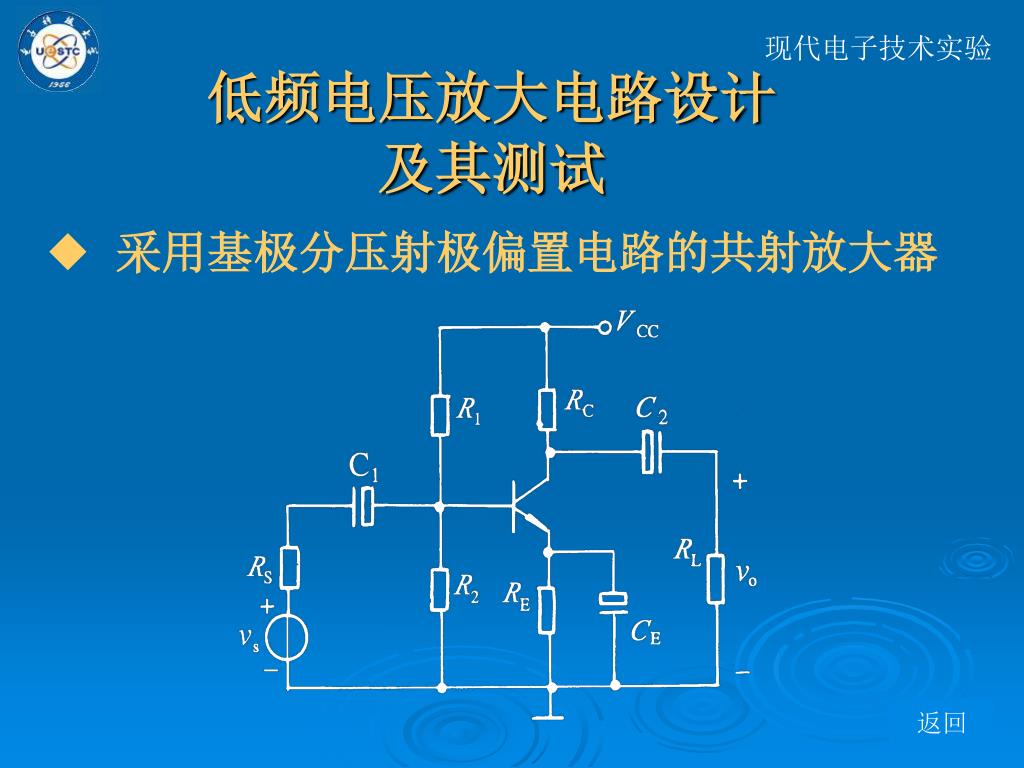

  8. 现代电子技术实验 低频电压放大电路设计及其测试 • 采用基极分压射极偏置电路的共射放大器 返回

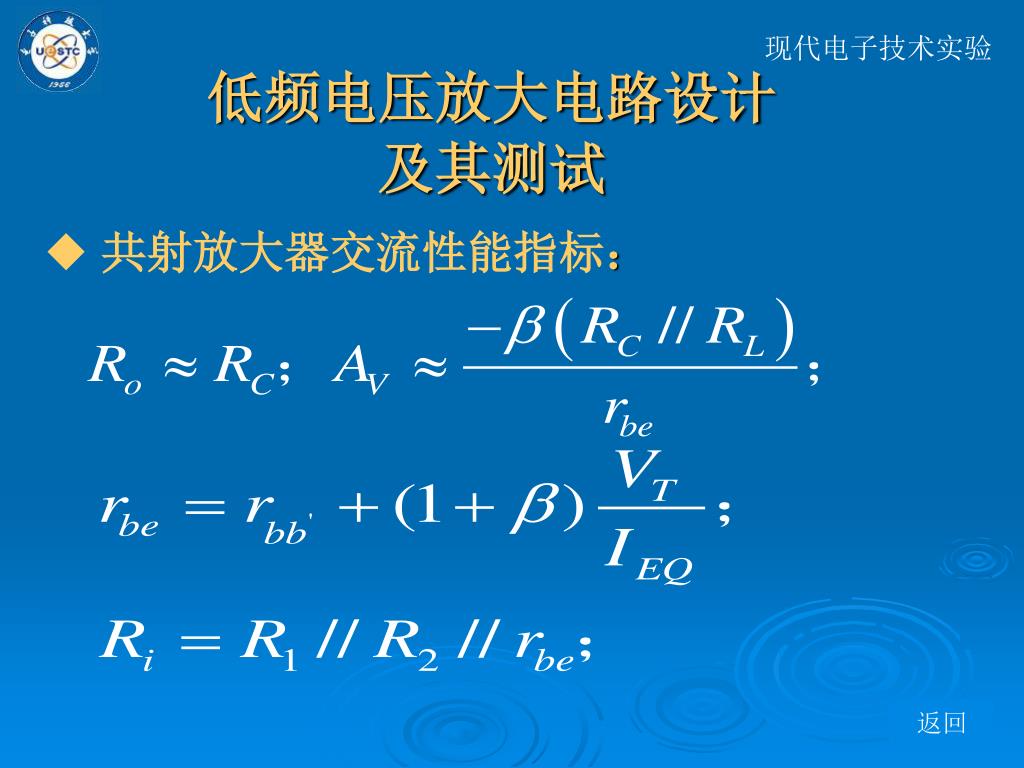

  9. 现代电子技术实验 共射放大器交流性能指标： 低频电压放大电路设计及其测试 返回

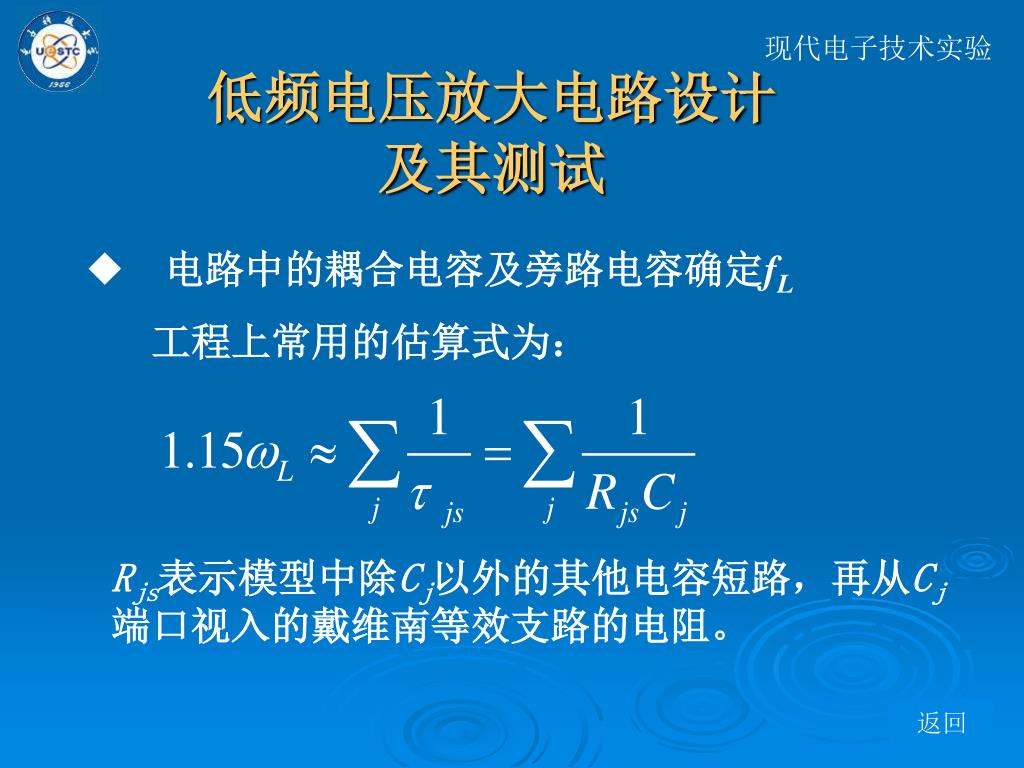

  10. 现代电子技术实验 低频电压放大电路设计及其测试 • 电路中的耦合电容及旁路电容确定fL 工程上常用的估算式为： Rjs表示模型中除Cj以外的其他电容短路，再从Cj端口视入的戴维南等效支路的电阻。 返回

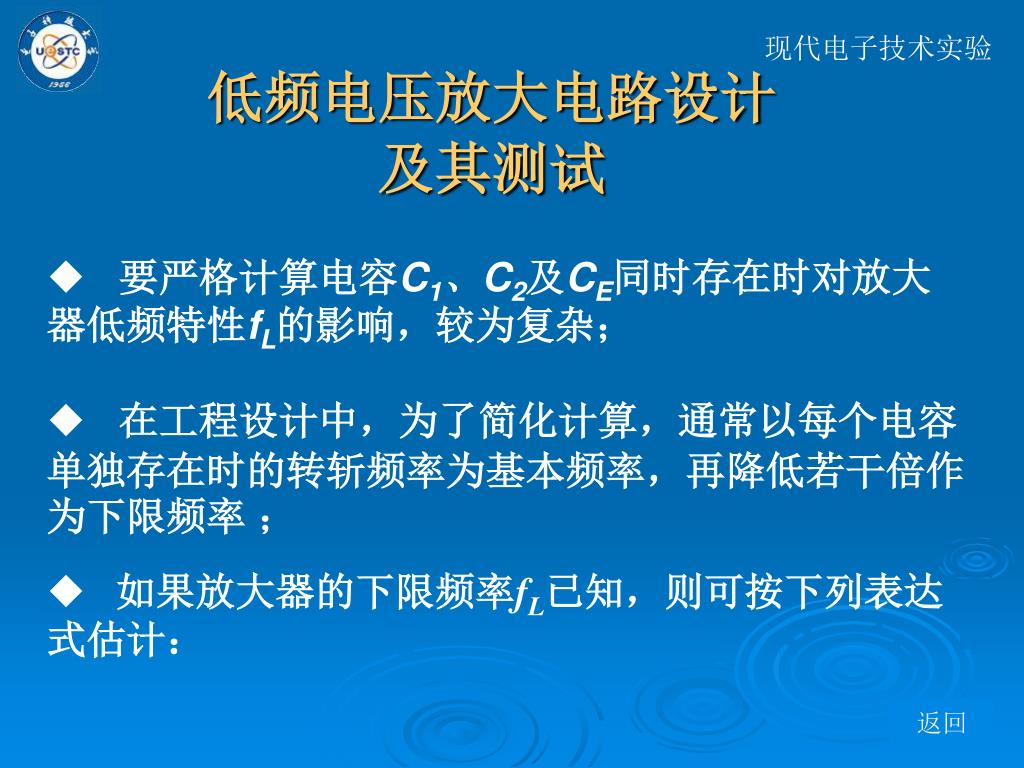

  11. 现代电子技术实验 低频电压放大电路设计及其测试 • 要严格计算电容C1、C2及CE同时存在时对放大器低频特性fL的影响，较为复杂； • 在工程设计中，为了简化计算，通常以每个电容 单独存在时的转斩频率为基本频率，再降低若干倍作为下限频率 ； • 如果放大器的下限频率fL已知，则可按下列表达式估计： 返回

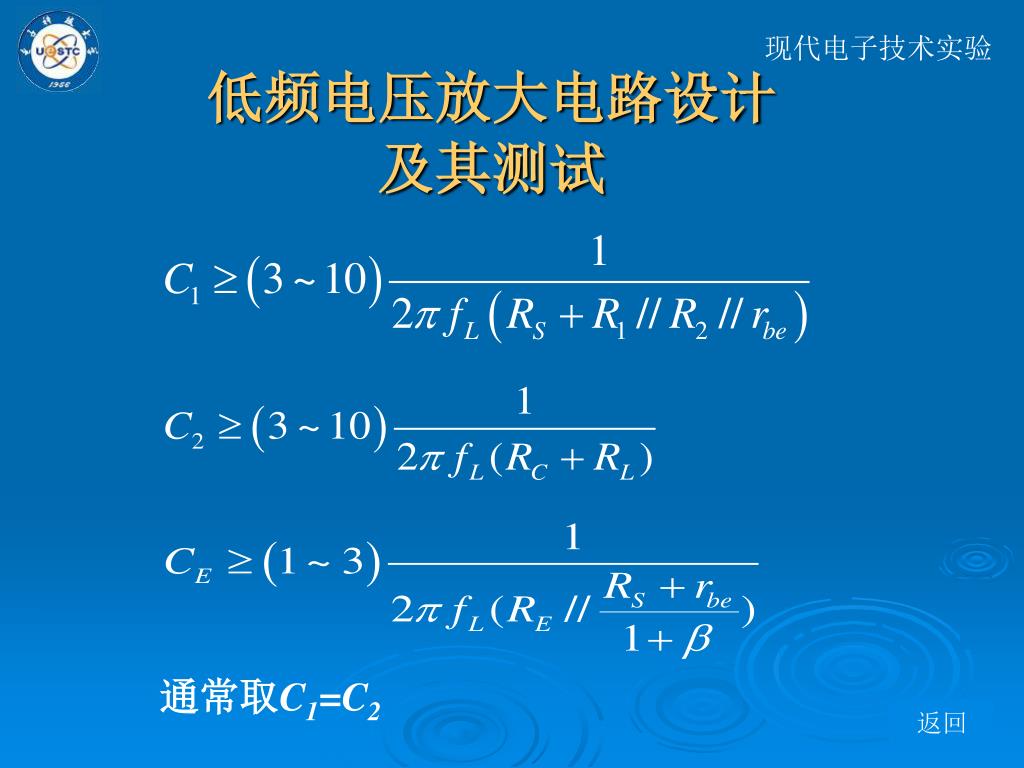

  12. 现代电子技术实验 低频电压放大电路设计及其测试 通常取C1=C2 返回

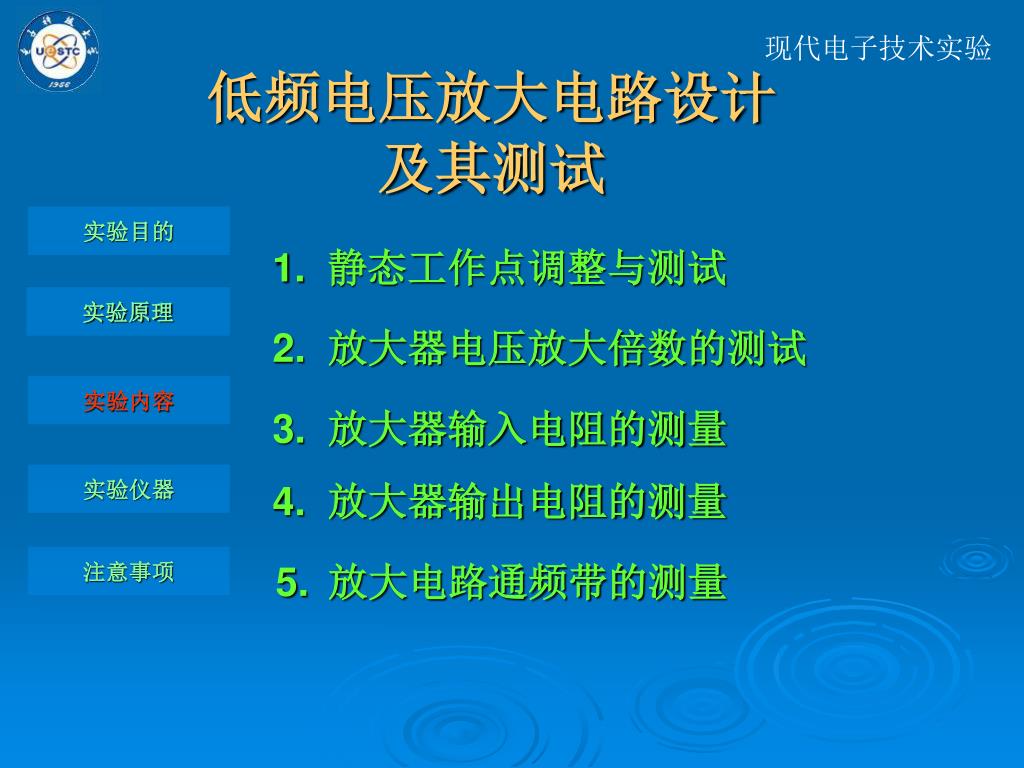

  13. 现代电子技术实验 低频电压放大电路设计及其测试 实验目的 1. 静态工作点调整与测试 实验原理 2. 放大器电压放大倍数的测试 实验内容 3. 放大器输入电阻的测量 实验仪器 4. 放大器输出电阻的测量 注意事项 5.放大电路通频带的测量

  14. 根据所设计的元器件参数在面包板上组装单级共射放大电路。用数字万用表或示波器测量各管脚电压并完成下表中。根据所设计的元器件参数在面包板上组装单级共射放大电路。用数字万用表或示波器测量各管脚电压并完成下表中。 现代电子技术实验 低频电压放大电路设计及其测试 1.静态工作点调整与测试 实验目的 实验原理 实验内容 实验仪器 2. 放大器电压放大倍数的测量 3. 放大器输入电阻的测量 注意事项 4. 放大器输出电阻的测量 5.放大电路通频带的测量

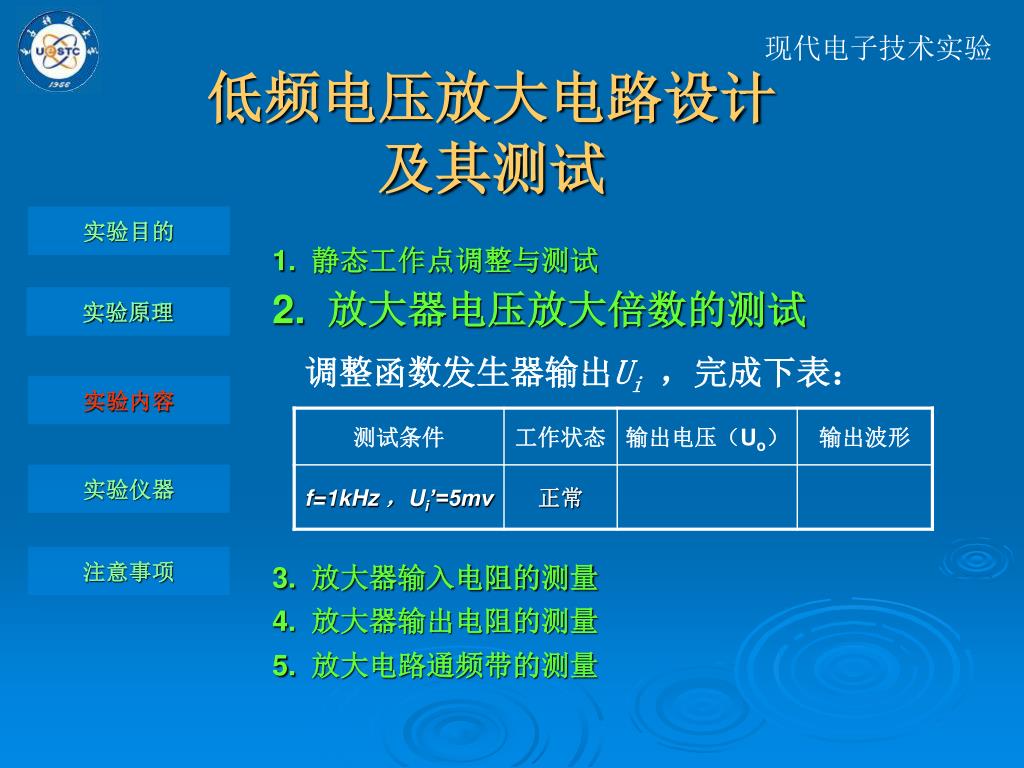

  15. 现代电子技术实验 低频电压放大电路设计及其测试 调整函数发生器输出Ui，完成下表： 实验目的 1. 静态工作点调整与测试 2. 放大器电压放大倍数的测试 实验原理 实验内容 实验仪器 3. 放大器输入电阻的测量 注意事项 4. 放大器输出电阻的测量 5.放大电路通频带的测量

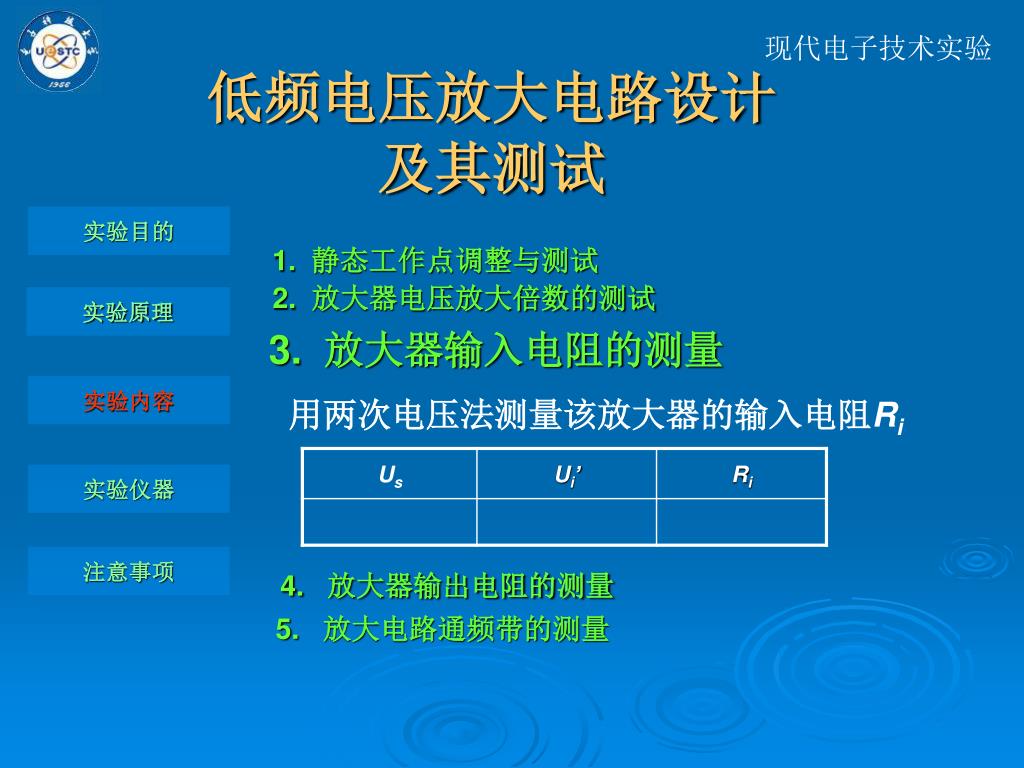

  16. 现代电子技术实验 低频电压放大电路设计及其测试 实验目的 1. 静态工作点调整与测试 2. 放大器电压放大倍数的测试 实验原理 3. 放大器输入电阻的测量 实验内容 用两次电压法测量该放大器的输入电阻Ri 实验仪器 注意事项 4. 放大器输出电阻的测量 5.放大电路通频带的测量

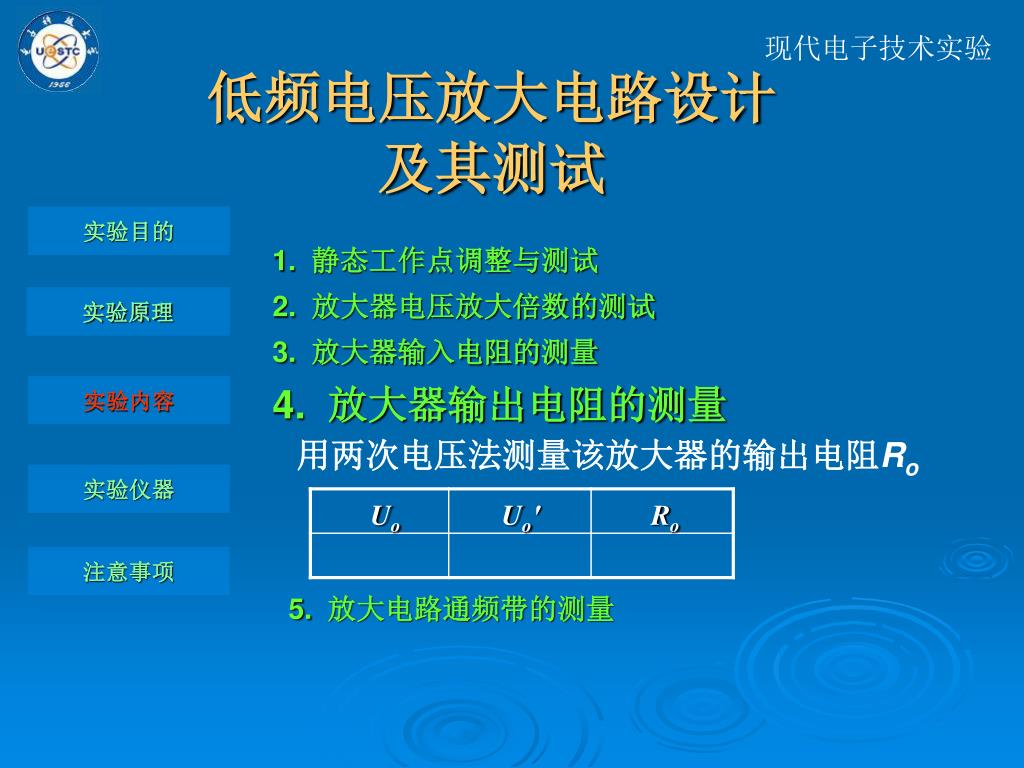

  17. 现代电子技术实验 低频电压放大电路设计及其测试 实验目的 1. 静态工作点调整与测试 2. 放大器电压放大倍数的测试 实验原理 3. 放大器输入电阻的测量 4. 放大器输出电阻的测量 实验内容 用两次电压法测量该放大器的输出电阻Ro 实验仪器 注意事项 5.放大电路通频带的测量

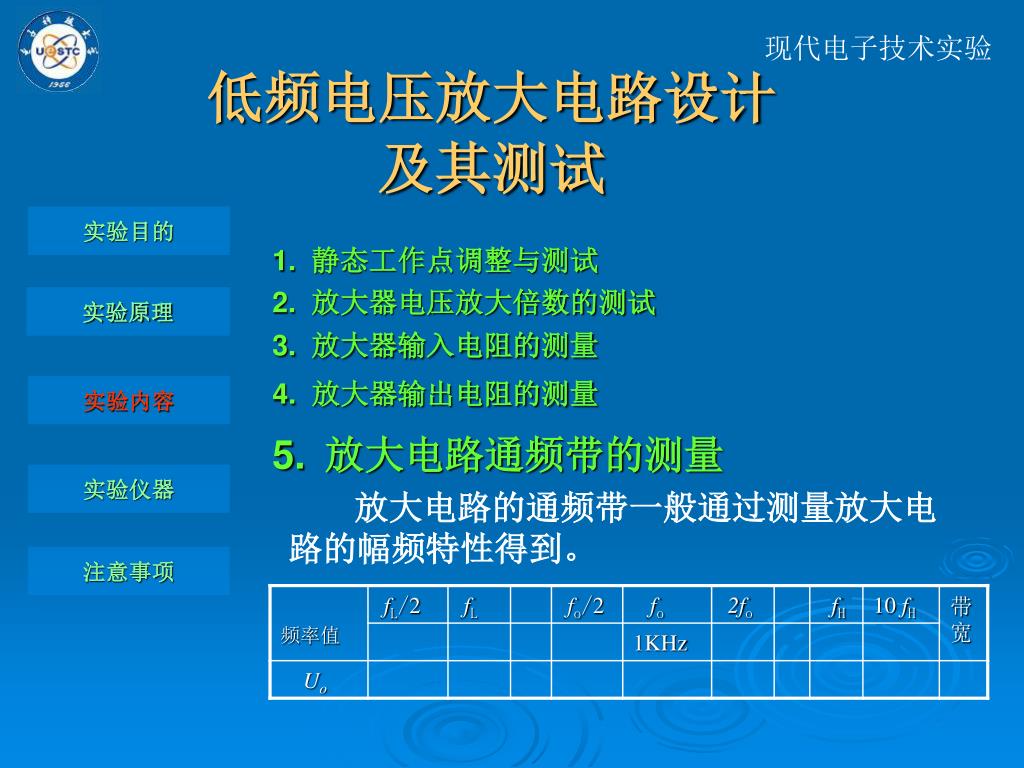

  18. 现代电子技术实验 低频电压放大电路设计及其测试 实验目的 1. 静态工作点调整与测试 2. 放大器电压放大倍数的测试 实验原理 3. 放大器输入电阻的测量 4. 放大器输出电阻的测量 实验内容 5.放大电路通频带的测量 实验仪器 放大电路的通频带一般通过测量放大电路的幅频特性得到。 注意事项

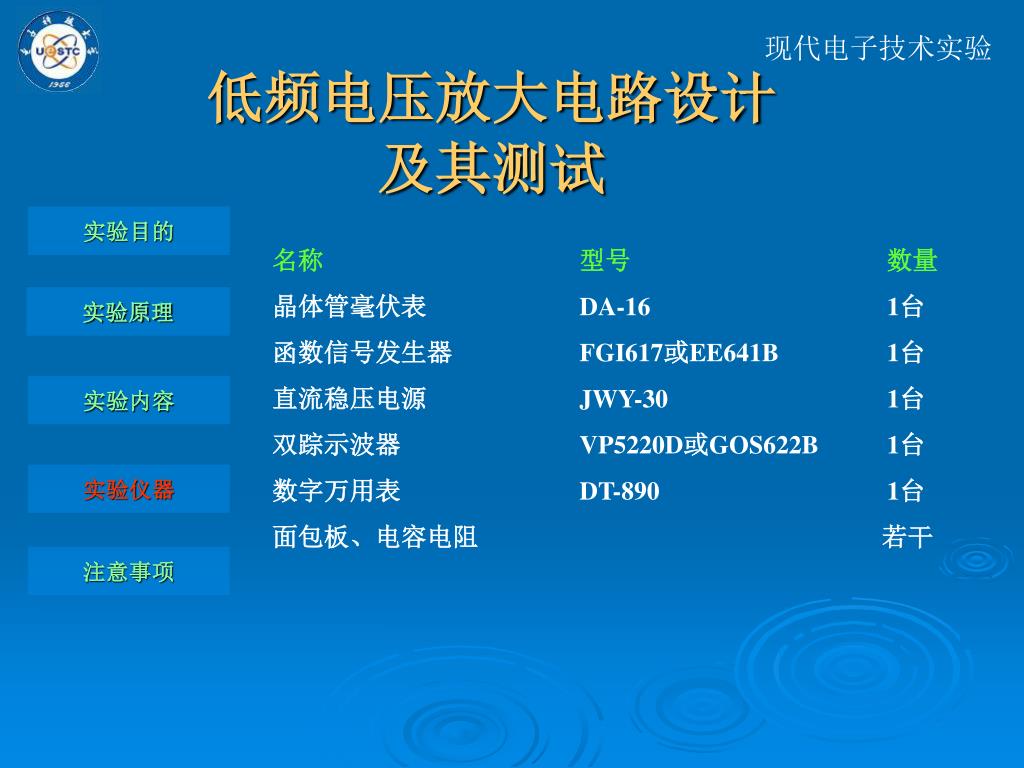

  19. 现代电子技术实验 低频电压放大电路设计及其测试 实验目的 名称型号数量 晶体管毫伏表 DA-16 1台 函数信号发生器 FGI617或EE641B 1台 直流稳压电源 JWY-30 1台 双踪示波器 VP5220D或GOS622B 1台 数字万用表 DT-890 1台 面包板、电容电阻 若干 实验原理 实验内容 实验仪器 注意事项

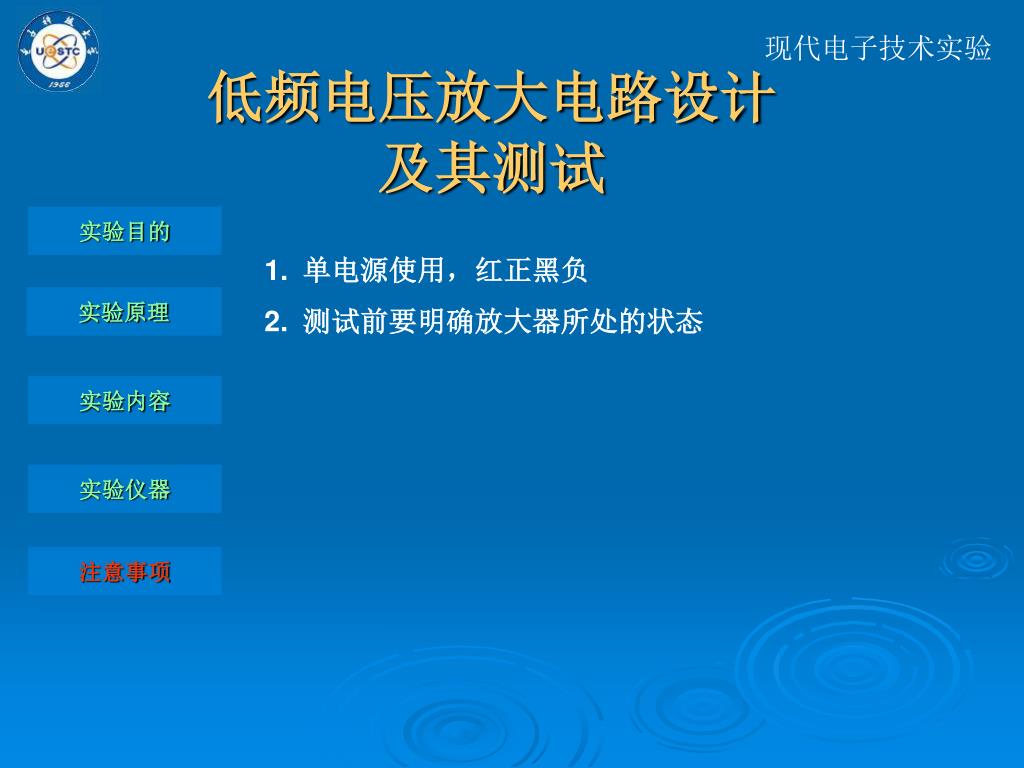

  20. 现代电子技术实验 低频电压放大电路设计及其测试 实验目的 • 单电源使用，红正黑负 • 测试前要明确放大器所处的状态 实验原理 实验内容 实验仪器 注意事项
