전체구성도

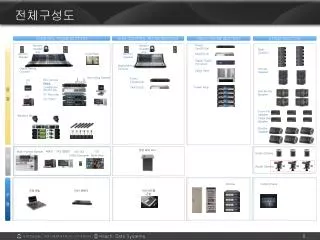

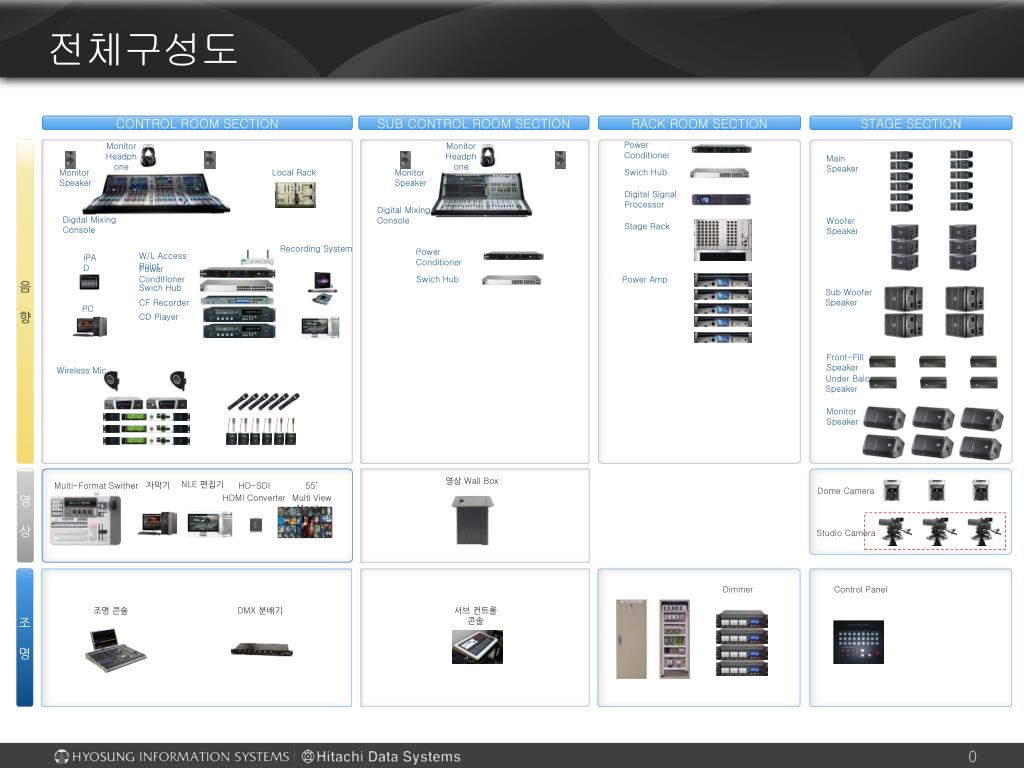

1. 전체구성도 CONTROL ROOM SECTION SUB CONTROL ROOM SECTION RACK ROOM SECTION STAGE SECTION 음 향 Power Conditioner Monitor Headphone Monitor Headphone Main Speaker Swich Hub Local Rack Monitor Speaker Monitor Speaker Digital Signal Processor Digital Mixing Console Digital Mixing Console Woofer Speaker Stage Rack Recording System Power Conditioner W/L Access Point iPAD Power Conditioner Swich Hub Power Amp Swich Hub Sub Woofer Speaker CF Recorder PC CD Player Front-Fill Speaker Wireless Mic Under BalconySpeaker Monitor Speaker 영 상 영상 Wall Box NLE편집기 Multi-Format Swither 자막기 HD-SDI HDMI Converter 55’ Multi View Monitor • Dome Camera • Studio Camera 조 명 • Dimmer • Control Panel 조명 콘솔 DMX 분배기 서브 컨트롤 콘솔

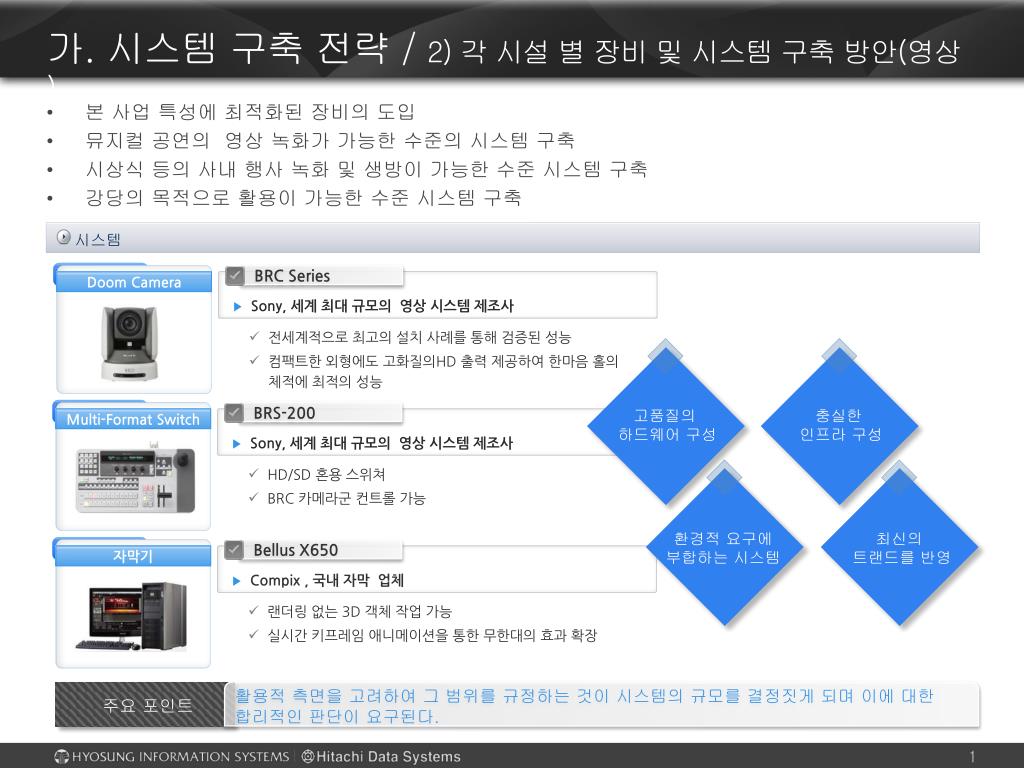

2. 가. 시스템 구축 전략 / 2) 각 시설 별 장비 및 시스템 구축 방안(영상) • 본 사업 특성에 최적화된 장비의 도입 • 뮤지컬 공연의 영상 녹화가 가능한 수준의 시스템 구축 • 시상식 등의 사내 행사 녹화 및 생방이 가능한 수준 시스템 구축 • 강당의 목적으로 활용이 가능한 수준 시스템 구축 • 시스템 BRC Series Bellus X650 BRS-200 • 전세계적으로 최고의 설치 사례를 통해 검증된 성능 • 컴팩트한 외형에도 고화질의HD 출력 제공하여 한마음 홀의 체적에 최적의 성능 • 랜더링 없는 3D 객체 작업 가능 • 실시간 키프레임 애니메이션을 통한 무한대의 효과 확장 • HD/SD 혼용 스위쳐 • BRC 카메라군 컨트롤 가능 Multi-Format Switch 자막기 Doom Camera 주요 포인트 활용적 측면을 고려하여 그 범위를 규정하는 것이 시스템의 규모를 결정짓게 되며 이에 대한 합리적인 판단이 요구된다. 환경적 요구에 부합하는 시스템 최신의 트랜드를 반영 고품질의 하드웨어 구성 충실한 인프라 구성 • Sony, 세계 최대 규모의 영상 시스템 제조사 • Compix , 국내 자막 업체 • Sony, 세계 최대 규모의 영상 시스템 제조사

3. 가. 시스템 구축 전략/ 2) 각 시설 별 장비 및 시스템 구축 방안(음향) • 전기 음향 시스템의 배치와 적용된 장비 • 음장 가변 시스템의 스피커 배치 및 구현 이미지 • 시스템 별 배치 스피커 시스템 배치 • 6.5 인치 라인어레이 타입 스피커 시스템을 좌,우 각 7대 배치 • 12인치 저역 재생용 스피커 좌, 우 각 3대씩 배치 • 초저역재생용 스피커 좌,우 각 2대씩 배치 • 프론트스피커 배치 • 어퍼발코니 스피커 배치 유상 유지보수 음장 가변 시스템 배치 • Ceiling Speaker - 천정으로 부터 생기는 초기 반사음과잔향음유도 • Lateral Ceiling Speaker - 천정으로 부터 생기는 후기 반사음과 후기 잔향음유도 • Stage Speaker - 무대에서 발생하는 초기 반사음(Stage Support)유도 유상 유지보수

4. 가. 시스템 구축 전략/ 2) 각 시설 별 장비 및 시스템 구축 방안(음향) • 메인 스피커 제안의 근거 및 적용된 메인 스피커의 특장점 • 제안 시스템의 비교와 특장점 제안 스피커의 각 대역별 분할 스피커의 방사 패턴의 차이 불필요한 에너지 분포 불필요한 에너지 분포 유효한 에너지 분포 유효한 에너지 분포 VT4883 VT4886 VT4881A ▲ 전체 오디오 스펙트럼 ▲ 패턴 컨트롤이 열악한 경우 ▲ 패턴 컨트롤이 우수한 경우 • 상기의 우측 이미지와 같이 불필요한 사운드의 유출을 막고 객석으로 에너지를 집중 시킬 수 있는 시스템을 적용 하였음. ▲ 중 고역대의 재생 ▲ 초저역대 재생 ▲ 중 저역대 재생

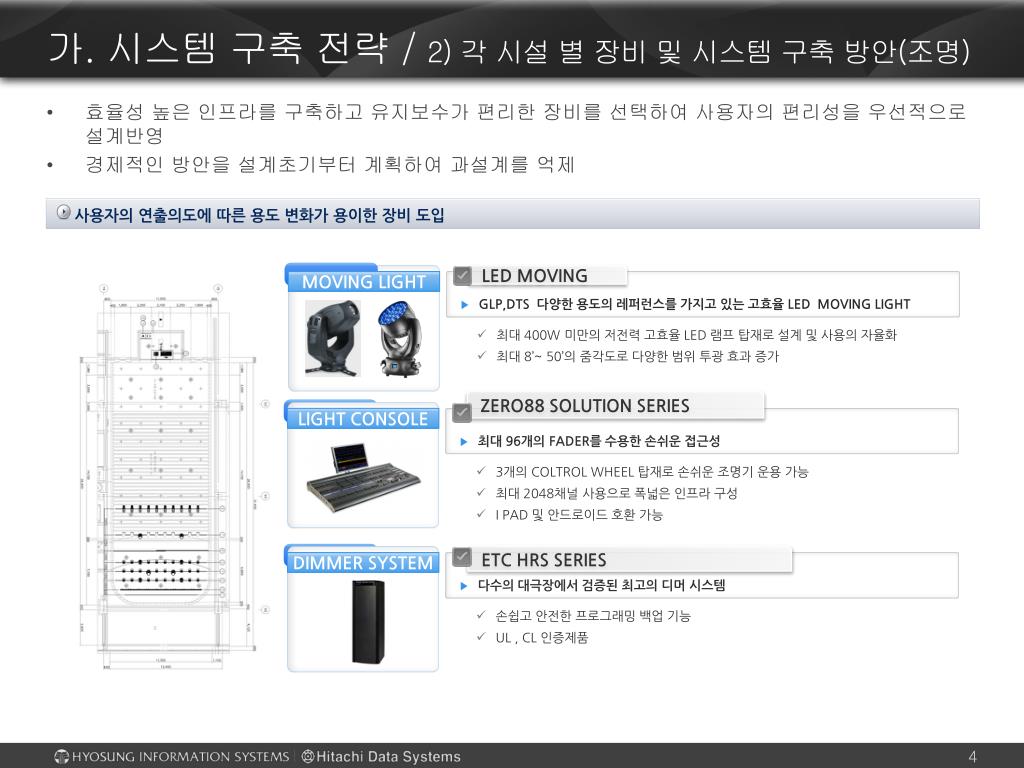

5. 가. 시스템 구축 전략 / 2) 각 시설 별 장비 및 시스템 구축 방안(조명) • 효율성 높은 인프라를 구축하고 유지보수가 편리한 장비를 선택하여 사용자의 편리성을 우선적으로 설계반영 • 경제적인 방안을 설계초기부터 계획하여 과설계를억제 • 사용자의 연출의도에 따른 용도 변화가 용이한 장비 도입 ZERO88 SOLUTION SERIES 스피커 시스템 배치 ETC HRS SERIES LED MOVING • 손쉽고 안전한 프로그래밍 백업 기능 • UL , CL 인증제품 • 최대 400W 미만의 저전력 고효율 LED 램프 탑재로 설계 및 사용의 자율화 • 최대 8’~ 50’의 줌각도로 다양한 범위 투광 효과 증가 • 3개의 COLTROL WHEEL 탑재로 손쉬운 조명기 운용 가능 • 최대 2048채널 사용으로 폭넓은 인프라 구성 • I PAD 및 안드로이드 호환 가능 유상 유지보수 음장 가변 시스템 배치 MOVING LIGHT DIMMER SYSTEM LIGHT CONSOLE 유상 유지보수 • 최대 96개의 FADER를 수용한 손쉬운 접근성 • 다수의 대극장에서 검증된 최고의 디머 시스템 • GLP,DTS 다양한 용도의 레퍼런스를 가지고 있는 고효율 LED MOVING LIGHT

6. 나. 분야 별 다목적 홀 시스템/ 2) 다목적 홀 음향 • 우수한 음질의 구현을 위한 full digital signal 경로 구축 • 디지털 시그널 경로 구축 • THE BAD WAY… • 일반적인 아날로그 기반의 스피커 시스템과 디지털 장비의 결합 • THE BEST WAY… • 일반적인 아날로그 기반의 스피커 시스템과 디지털 장비의 결합 디지털 + 아날로그 혼합 방식의 문제점 D-A D-A ANALOGUE AUDIO : DIGITAL AUDIO : 범례 제약 사항 일반적인 설계의 경우 수 차례의 아날로그와 디지털 변환 과정을 거침 메인 스피커를 위한 앰프 시스템의 신호 입력부가 디지털 신호에 대한 수용이 불가능한 상황 A-D 주요 문제점 ▲ 수 차례의 아날로그/디지털 변환을 거치는 일반 시스템 • 일반적인 설계의 경우 수 차례의 아날로그와 디지털 변환 과정을 거침 • 메인 스피커를 위한 앰프 시스템의 신호 입력부가 디지털 신호에 대한 수용이 불가능한 상황 • 여러 단계의 게인 스테이지 • 여러 단계의 A/D, D/A 변환 • Gain structure 셋업에 좋지 않은 구조 • System의 성능이 가장 취약한 오디오 성능을 갖는 하드웨어에 의해 제한 • 신호대잡음비 열악 ▲ 단 한차례의 컨버팅 과정도 없는 완벽한 디지털 시스템

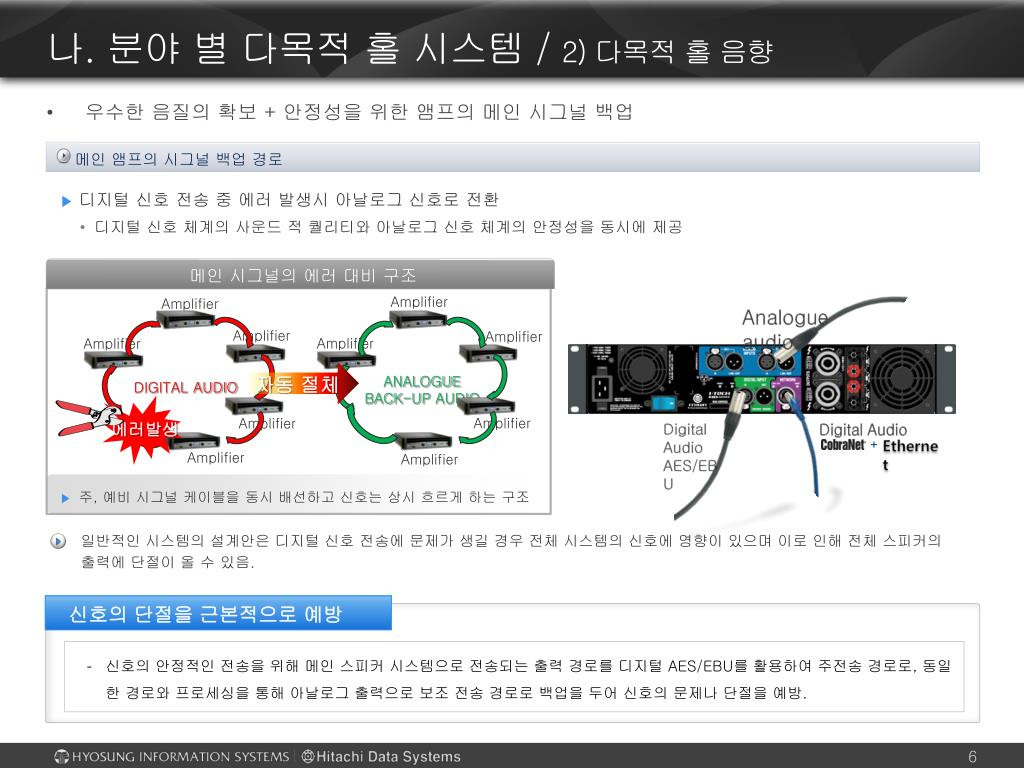

7. 나. 분야 별 다목적 홀 시스템/ 2) 다목적 홀 음향 • 우수한 음질의 확보 + 안정성을 위한 앰프의 메인 시그널 백업 Analogue audio • 메인 앰프의 시그널 백업 경로 • 디지털 신호 전송 중 에러 발생시 아날로그 신호로 전환 • 디지털 신호 체계의 사운드 적 퀄리티와 아날로그 신호 체계의 안정성을 동시에 제공 신호의 단절을 근본적으로 예방 메인 시그널의 에러 대비 구조 일반적인 시스템의 설계안은 디지털 신호 전송에 문제가 생길 경우 전체 시스템의 신호에 영향이 있으며이로 인해 전체 스피커의 출력에 단절이 올 수 있음. 자동 절체 • 신호의 안정적인 전송을 위해 메인 스피커 시스템으로 전송되는 출력 경로를 디지털 AES/EBU를 활용하여 주전송 경로로, 동일한 경로와 프로세싱을 통해 아날로그 출력으로 보조 전송 경로로 백업을 두어 신호의 문제나 단절을 예방. Amplifier Amplifier Digital Audio Digital Audio AES/EBU Amplifier Amplifier Amplifier Amplifier Ethernet • 주, 예비 시그널 케이블을 동시 배선하고 신호는 상시 흐르게 하는 구조 ANALOGUE BACK-UP AUDIO DIGITAL AUDIO 에러발생 Amplifier Amplifier Amplifier Amplifier

8. 나. 분야 별 다목적 홀 시스템/ 2) 다목적 홀 음향 • 저음 방사각 제어 및 전대역 오디오를 충실하게 재생하는 최적의 조합 • 저음 방사 패턴의 제어 저음 지향성 제어의 장점 명료한 객석 사운드 구현 • 결과적으로 마이크로 유입되는 저음의 에너지 절감시켜 음성 명료도 상승의 효과제공. 명료한 스테이지 환경 구현 • 무대로 유입되는 저역 에너지 또한 감쇄되어 전반적으로 무대의사운드를 깔끔하게 운영 가능. • 제안 요청 사항에 대한 추가 제안 • 기존 제안요청 사항의 저역 스피커 구성으로는 스피커의 지향성제어가 불가능 • 지향성을 구현하기 위해 스피커 시스템과 앰프를 추가 제안 ▲ 지향성을 갖는 저음역 스피커 시스템의 방사 패턴 • 스피커의 성능을 극대화 • 명료한 스피치의 전달 및 명료한 음악의 재생 모두 청중이 위치하고 있는 객석 쪽으로만 방사되어야 하며 이를 효과적으로 제어 해야만 성공적인 시스템의 구축이 가능. • 저음역대의 컨트롤이 요구됨 ▲ 메인 스피커 시스템의 방사 패턴 ▲ 저음역 스피커 시스템의 방사 패턴

9. 나. 분야 별 다목적 홀 시스템/ 2) 다목적 홀 음향 • 네트워크 베이스의 주요 장비를 통해 제어 및 모니터링의 효율성 극대화 • HIQnet네트워크 프로토콜 HIQNet을통한 공연장 내의 RF 상태 실시간 감시 다양한 접근 앰프실 공연장 앰프실 공연장 • 공간의 RF환경을 스캔하여 실내공간의 무선 주파수 상황을 체크 • 혼선 없는 최적의 주파수를 자동 셋업 • wireless mic의 RF 및 오디오 상황을 시각적으로 모니터링 • Ipad, Iphone어플리케이션을 통해 현재 네트워크 상에서 구성되어 있는 I-Tech HD 앰프를 컨트롤 • 홀의 메인 스피커 시스템의 앰프를 네트워크 방식으로 설계, • 이동 및 조작이 편리한 타블렛PC를 통해 개별 스피커의 상태 확인이 용이 • 불량유무에 대한 빠른 인지 가능. 공간 내 RF 상태 모니터링 무선 마이크 무선 마이크 DSP DSP TCP/IP 유상 유지보수 TCP/IP TCP/IP TCP/IP Amp Amp 스피커의 상태 실시간 감시전 대역 별 드라이버의 이상 유무 진단 무선마이크 시스템

10. IPAD 독립운영 나. 분야 별 다목적 홀 시스템/ 2) 다목적 홀 음향 • HIQNet네트워크 제어를 지원하는 하드웨어 구성 • 주요 장비의 네트워크 원격제어 시스템의 핵심적인 하드웨어 원격 제어 중앙관리 1. 디지털 콘솔 IPADAPP 제어 5. 콘솔 리모트 디지털 콘솔 원격 제어 스위치 중앙 제어 구성 방식 • 표준 네트워크 기반인 tcp/ip베이스의 네트워크 베이스 • 네트워크 스위치를 통한 간편한 시스템의 확장 4. 무선 마이크-DSR700 네트워크컨트롤이 가능한 통합 앰 2. 앰프-I-Tech HD 네트워크기반의 앰프 무선 AP 3. DSP-4800 메인스피커 튜닝용 마스터DSP 주요 기능 • 단일 프로토콜 • 주요 장비군의 제어를 단일 포멧의 소프트웨어 기반으로 동작하도록 구성 • 일반적인 제어 프로그램의 경우 각각 별도의 프로그램을 통해 구동 • 무선 제어 기반 • 무선 ap의 추가 만으로 무선 기반의 네트워크 제어 가능

11. 나. 분야 별 다목적 홀 시스템/ 2) 다목적 홀 음향 • 최적의 스피커의 배치와 구성을 확인하기 위한 시뮬레이션 • 스피커 시스템 시뮬레이션 • 시뮬레이션을 통한 제안 시스템의 성능 예측 • 메인 스피커와 서브 스피커가 동시에 방사시켜 시뮬레이션 수행 직접음분포 음성 명료도 음성 명료도 시뮬레이션 검토 • 전체 스피커의 전체 커버 에어리어의90% 이상의 지역에서 ±3dB 이내의 음압 분포를 보이고 있다. • 전체 스피커의 전체 커버 에어리어의90% 이상의 지역에서 “좋음” 수준의 분포를 보이고 있다. • 대부분의메인 스피커 출력은 객석으로 집중되고 있으나 스피커의 위치와 가까운 측벽에 일정량의 입사에너지가 확인 되었다.

12. 나. 분야 별 다목적 홀 시스템/ 3) 다목적 홀 음장가변 • 공간의 건축 음향적 특성을 전기음향 프로세스를 통해 변화시키는 작업 • E-Coustic(LARES)음장 가변시스템의 개념 • 음장 가변 장치의 목적 • 콘서트, 오페라, 독주회실내악 등 각각의 용도에 따라 다른 잔향 시간이 요구됨 • 건축음향으로 구현하는 것이 가장 이상적이나 이 경우 하나의 실내음향 패턴으로 고정됨 • 음악의 확성을 위한 건축음향 설계는 스피치의 명료도가 상대적으로 떨어짐 • 자유로운 음장의 변화가 가능 Concert Hall (잔향시간 2초) Live Venue (잔향시간 1초) 전기음향 확성적용 콘서트 적용 독주회 적용 오페라 적용 OperaHall (잔향시간 1.5초) Recital Hall (잔향시간 1.8초)

13. 나. 분야 별 다목적 홀 시스템/ 3) 다목적 홀 음장가변 • 차별성 있는 제안 음장 가변 장치의 우수한 알고리즘 • E-coustic System의 음향 시뮬레이션을 통한 음장 구현 음장 가변 장치 음장 가변 장치의 종류 • 피드백 방식 ( Philips MCR, Carmen, Constellation) • 잔향 에뮬레이션 방식-제안 방식(LARES, SIAPS, Stagetec) 타사의 음장 가변 장치 • 다채널 마이크의 사용으로 인해 많은 음색변화와 피드백, 피치 시프트가 존재할 수 있으며 이를 레벨을 통해 극복하려 함. 제안 음장 가변장치의 특징 델타 알고리즘을 통한가상 impulse 응답 실제 impulse 응답 • 두개의 마이크를 통해 다채널의 아웃을 생성하는 델타 알고리즘 • 음색 변화 및 피치 시프트 없음 • 전세계적으로 권위있는 지휘자가 인정하는 건축음향 환경과 일치하는 음장 특성 • 세계적으로 가장 많은 사이트 라이센싱 사이트를 보유 • 호주의 “Adelaide Festival Center” 와독일 베를린의 “Staasoper Concert Hall” 이 대표적 사례

14. 나. 분야 별 다목적 홀 시스템/ 3) 다목적 홀 음장가변 • 실내 공간에서 소리의 확산 패턴을 고려한 음장 가변 시스템의 스피커 배치 • 음장 가변 시스템 스피커 배치 – Wall Speaker 음장 가변 장치 스피커의 배치 Ceiling Speaker • 천정으로 부터 생기는 초기 반사음과잔향음 유도를 위한 스피커 배치 • 2-way 스피커를 3m 간격으로 배치 • 음향 반사판 역할 StageSpeaker x 4ea Ceiling Speaker x 15ea Lateral Ceiling Speaker x 16ea Lateral Ceiling Speaker • 천정으로 부터 생기는 후기 반사음과 후기 잔향음 유도를 위해 임계거리(Critical Distance) 이후에 배치 • 2-way 스피커를 1.5m 간격으로 배치 • 천정 반사판 역할 Stage Speaker • 무대에서 발생하는 초기 반사음(Stage Support)를위해 무대 천정에 배치 • 100W 2-way 스피커를 3m 간격으로 배치 • 무대 반사판 역할

15. 나. 분야 별 다목적 홀 시스템/ 3) 다목적 홀 음장가변 • 실내 공간에서 소리의 확산 패턴을 고려한 음장 가변 시스템의 스피커 배치 • 음장 가변 시스템 스피커 배치 – Wall Speaker 음장 가변 장치 스피커의 배치 Side Wall Speaker • 측벽의 초기반사음을 충분히 확보할수 있도록 배치 • 100W의 2-way 스피커를 3m 간격으로 설치 • 후벽확산재역할 Rear Wall Speaker • 후벽으로부터 생기는 확산 에너지를 충분히 확보할수 있도록 배치 • 100W 이상의 2-way 스피커를 1.5m 간격으로 배치 • 측벽 확산재역할 Rear Wall Speaker x 5ea Side Wall Speaker x 14ea

16. 나. 분야 별 다목적 홀 시스템 / 3) 제안 장비의 특징 및 장점 • 제안된 장비와 객석등의 실내 조도 상관관계 분석 • 제안시스템과 일반적인 객석등의 조도 분석 • 일반적인 객석등(house light)은 관객의 입장 및 퇴장을 안전하게 유도하고 비상시 관객의 동선을 안전하게 유도하는 역할을 한다. • 공연이나 행사 시작 전의 조도는 무대의 조명과 상관관계가 적지만 공연이나 극이 시작 되면 평균적인 실내 조도는 최저 2lux를 유지하고 평상시에는 최저 10룩스를유지가 가능하다면각각의 용도에 간섭받지 않는 최적의 여건이 될 수 있다 판단된다. 주요 포인트 House light는 조명콘솔에 연결하여 사용 할 수 있지만 이는 별도의 dimmer가 필요하고 별도의 개별제어 시스템이 필요하므로일반적인 경우 별도의 조정콘솔에 연결하여 하우스 매니저가 직접제어한다.
