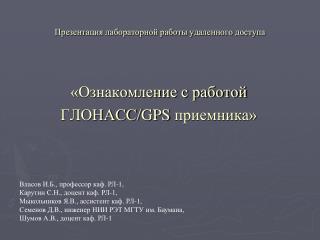

1. Презентация лабораторной работы удаленного доступа «Ознакомление с работой ГЛОНАСС/GPS приемника» Власов И.Б., профессор каф. РЛ-1, Карутин С.Н., доцент каф. РЛ-1, Мыкольников Я.В., ассистент каф. РЛ-1, Семенов Д.В., инженер НИИ РЭТ МГТУ им. Баумана, Шумов А.В., доцент каф. РЛ-1

2. Научно-информационный материал • Назначение: обучение пользователей принципам функционирования навигационной аппаратуры потребителя (НАП), получения навыков работы с ГЛОНАСС/GPS приемником и ознакомления с информационным интерфейсом исследуемого приемника. • Цель работы: исследовать влияние типа используемой ГНСС на точность навигационно-временных определений серийного образца НАП геодезического класса «Topcon Javad Half Eurocard GG.

3. Научно-информационный материал Область применения: • обучение студентов старших курсов технических вузов, • повышение квалификации специалистов в области спутниковой навигации, • подготовка специалистов в области спутниковой навигации, не имеющих первичных радиотехнических навыков. Задачи: • подготовка квалифицированных кадров для предприятий, использующих технологии спутниковой навигации, • получение навыков применения навигационных систем и технологий на их основе в различных отраслях народного хозяйства.

4. Структурная схема лабораторного стенда Научно-информационный материал

5. Научно-информационный материал Оборудование 1- Антенна 2 - МШУ 3 - Источник питания

6. Научно-информационный материал 4 - Сплиттер 5 - Приемник ГНСС

7. Научно-информационный материал 6 - лабораторный сервер 7 - интернет сервер

8. Научно-информационный материал Принцип функционирования лабораторного стенда

9. Окно программы пользователя «StudentGNSS» Научно-информационный материал 1 - диаграмма наблюдаемых НКА, 2 - отношение сигнал/шум в каналах приемника, 3 - геодезические координаты, 4 - геоцентрические координаты, 5 - разброс координат в плане, 6 - результаты статистической обработки, 7 - текущая дата и время, 8 - вектор состояния потребителя, 9 - геометрический фактор.

10. Порядок выполнения лабораторной работы Научно-информационный материал Цель работы: исследовать влияние типа используемой ГНСС на точность навигационно-временных определений серийного образца НАП геодезического класса «Topcon Javad Half Eurocard GG. Задание на лабораторную работу • Ознакомиться с лабораторной установкой (структура, принцип работы, оборудование). • Ознакомиться с клиентским программным обеспечением (отображаемая информация, кнопки управления). • Измерить точность НВО при наблюдении полных группировок НКА ГЛОНАСС/GPS. • Измерить точность НВО при наблюдении полной группировок НКА GPS. • Измерить точность НВО Измерить точность НВО при наблюдении полной группировки НКА ГЛОНАСС.

11. Научно-информационный материал Пример выполнения задания «Измерение точности НВО при наблюдении полных группировок НКА ГЛОНАСС/GPS» Геометрический фактор PDOP=1.11 HDOP=0.60 VDOP=0.94 СКО, м X=1.08 Y=1.92 Z=0.74

12. Пример выполнения задания «Измерение точности НВО при наблюдении созвездия GPS»» Научно-информационный материал Геометрический фактор PDOP=1.30 HDOP=0.74 VDOP=1.07 СКО, м X=0.67 Y=1.12 Z=0.64

13. Пример выполнения задания«Измерение точности НВО при наблюдении созвездия ГЛОНАСС» Научно-информационный материал Геометрический фактор PDOP=3.42 HDOP=1.27 VDOP=3.17 СКО, м X=3.08 Y=0.85 Z=2.01

14. Заключение Научно-информационный материал Проиллюстрированные примеры дают пользователю представление о зависимости точности измерения НВО от типа используемой ГНСС, а также значения погрешности в сравнении с техническими характеристиками приемника
