  1. Symposium des HerzZentrum Saar Herzim Focus2008 Für Pflege- und medizinisches Assistenzpersonal 06.Dezember 2008

  2. Das Kard-CT Thorsten Becker Herzkatheterlabor Herz im Focus – 2008

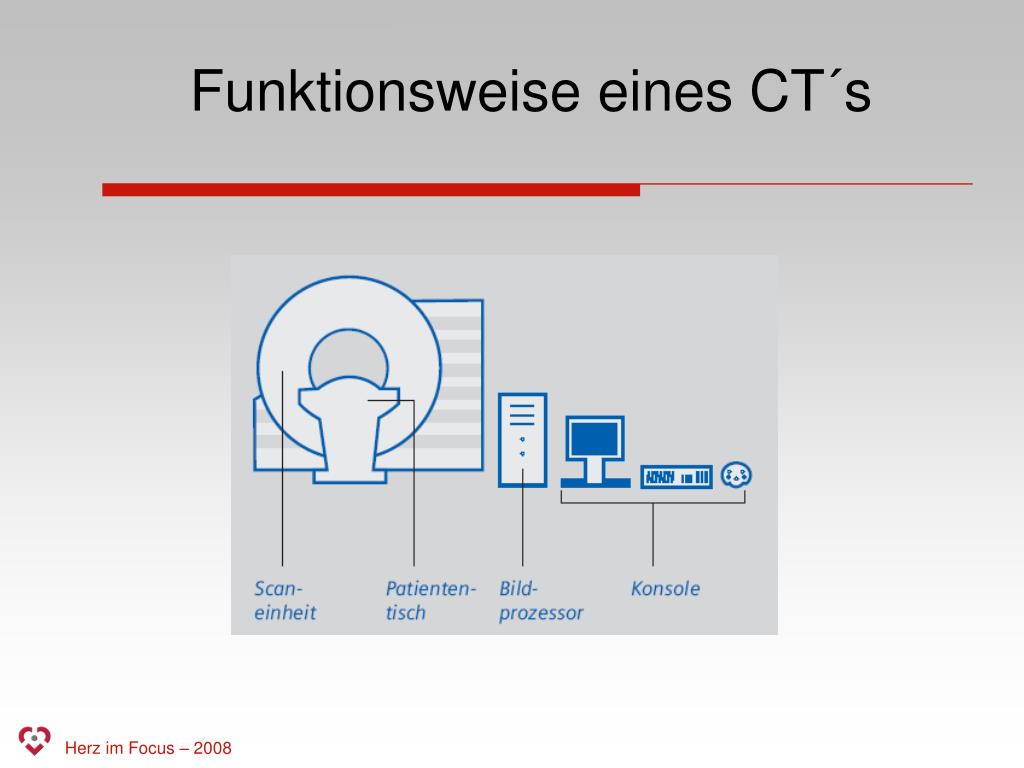

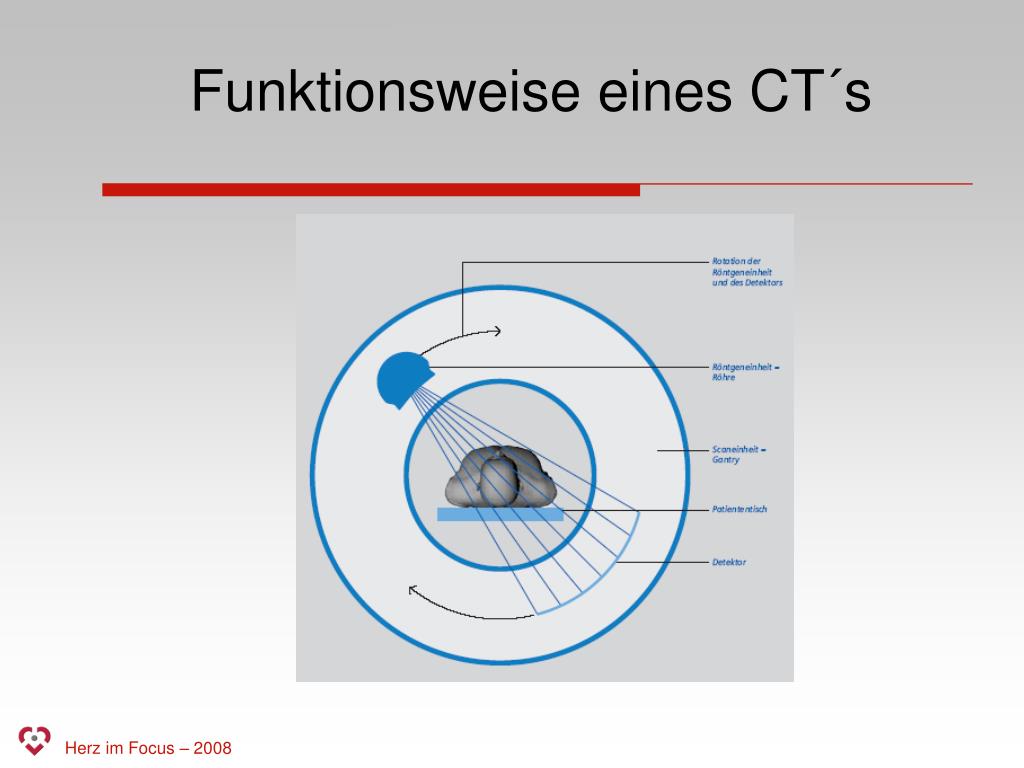

  3. Funktionsweise eines CT´s Herz im Focus – 2008

  4. Funktionsweise eines CT´s Herz im Focus – 2008

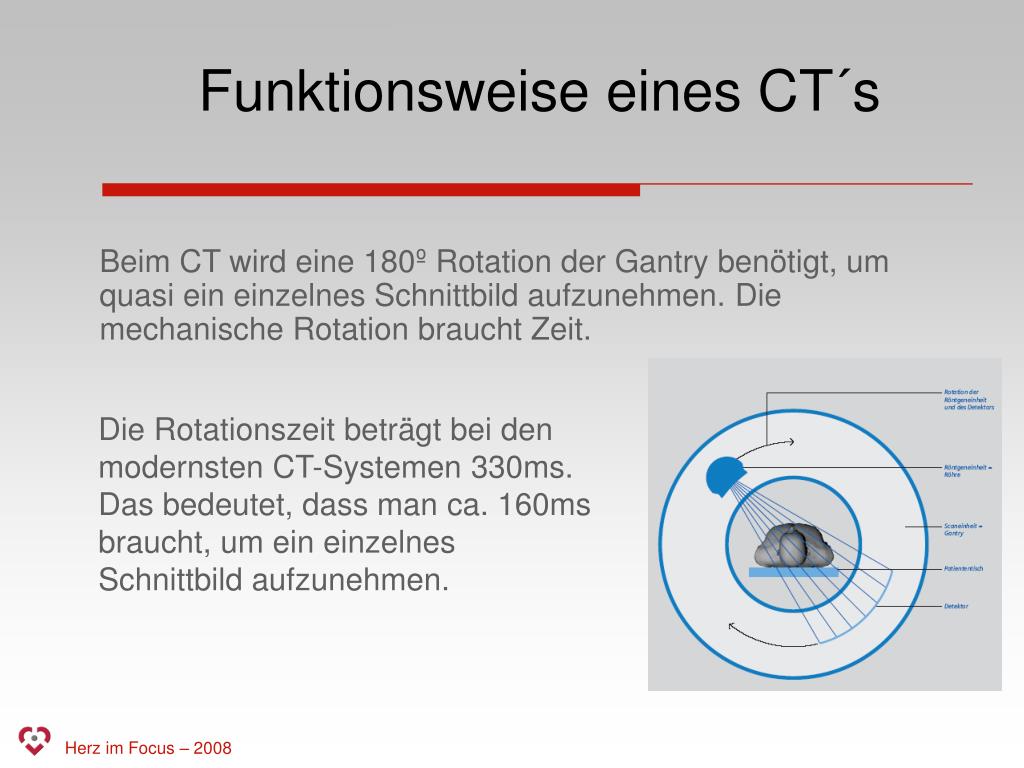

  5. Funktionsweise eines CT´s Beim CT wird eine 180º Rotation der Gantry benötigt, um quasi ein einzelnes Schnittbild aufzunehmen. Die mechanische Rotation braucht Zeit. Die Rotationszeit beträgt bei den modernsten CT-Systemen 330ms. Das bedeutet, dass man ca. 160ms braucht, um ein einzelnes Schnittbild aufzunehmen. Herz im Focus – 2008

  6. Funktionsweise des DS-CT´s Ein DS-CT besitzt 2 Röntgenstrahler, dadurch lässt sich die Bildaufnahmezeit auf 80ms verkürzen. Herz im Focus – 2008

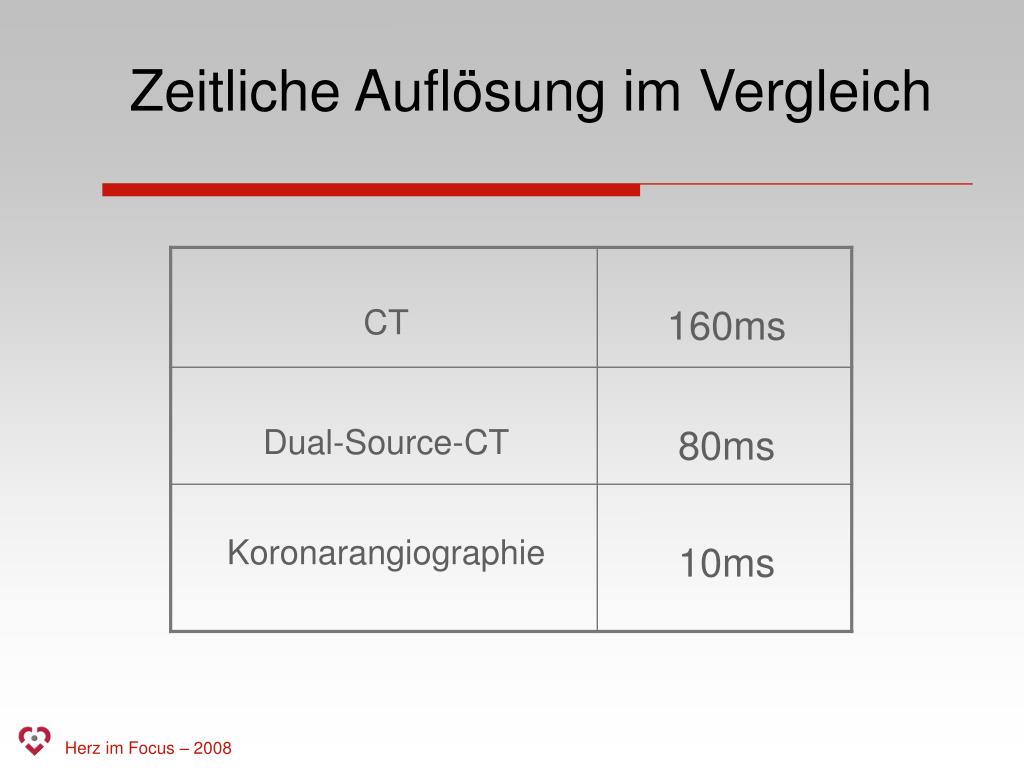

  7. Zeitliche Auflösung im Vergleich Herz im Focus – 2008

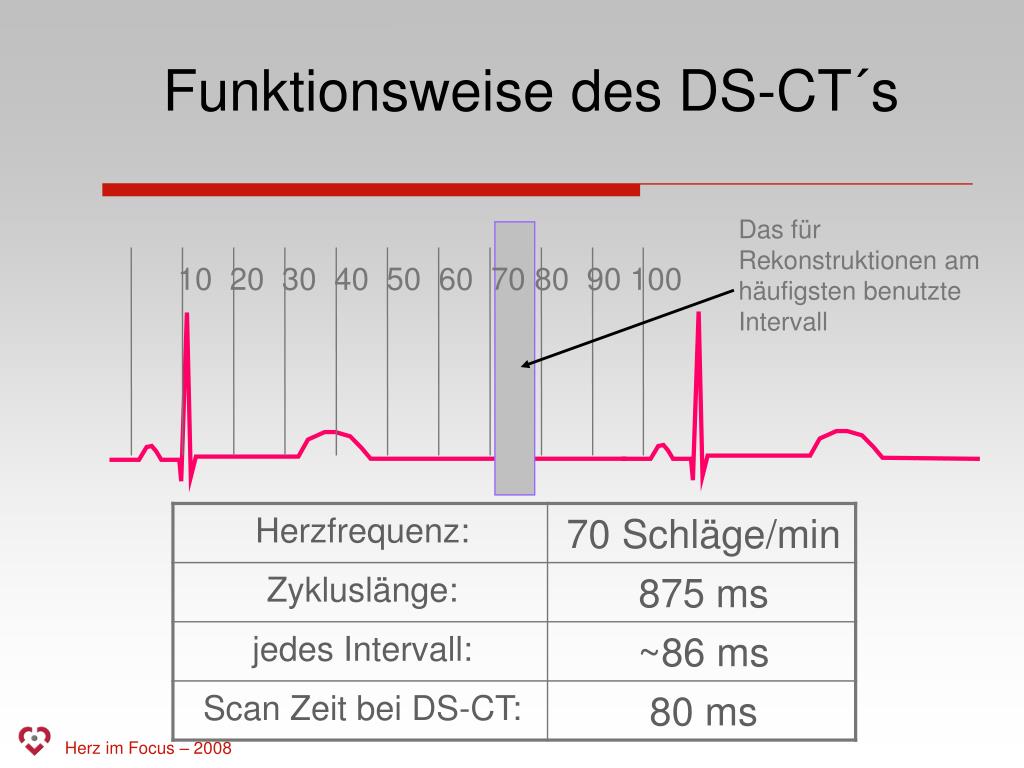

  8. Funktionsweise des DS-CT´s Das für Rekonstruktionen am häufigsten benutzte Intervall 10 20 30 40 50 60 70 80 90 100 Herz im Focus – 2008

  9. Anforderungen des Patienten an die kardiale Bildgebung • Exakt und aussagekräftig • Schnell • Schmerzlos • Risikoarm • Zuverlässig Herz im Focus – 2008

  10. Kard-CT oder Koronarangiographie Kard-CT Koronarangiographie Herz im Focus – 2008

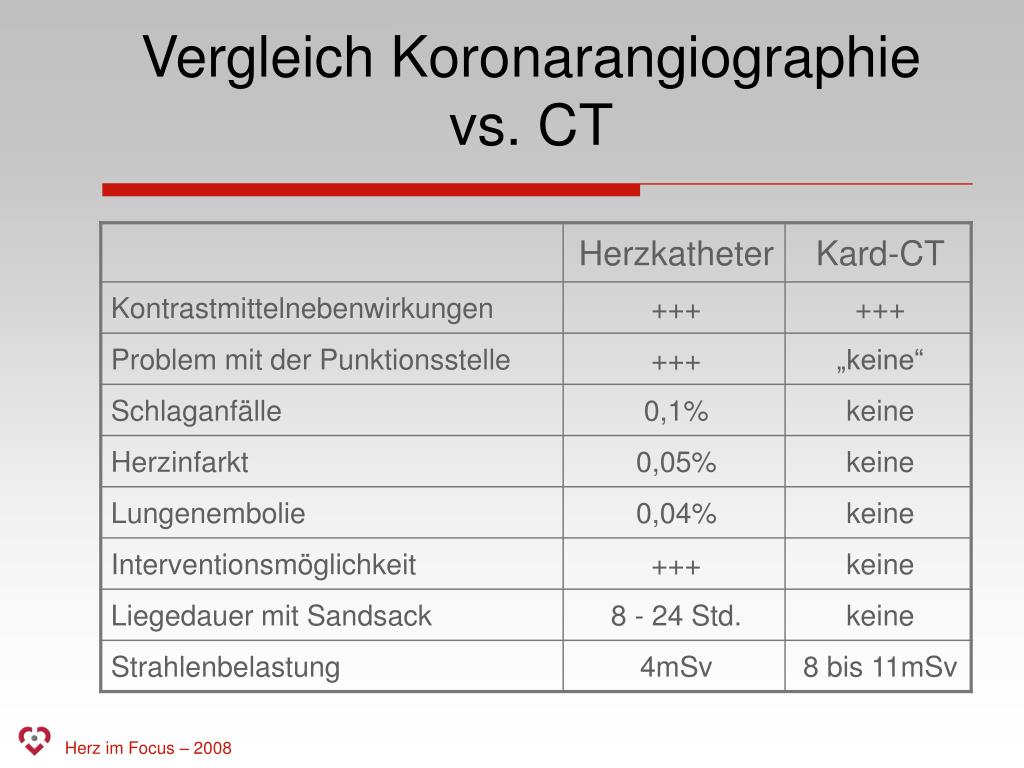

  11. Vergleich Koronarangiographie vs. CT Herz im Focus – 2008

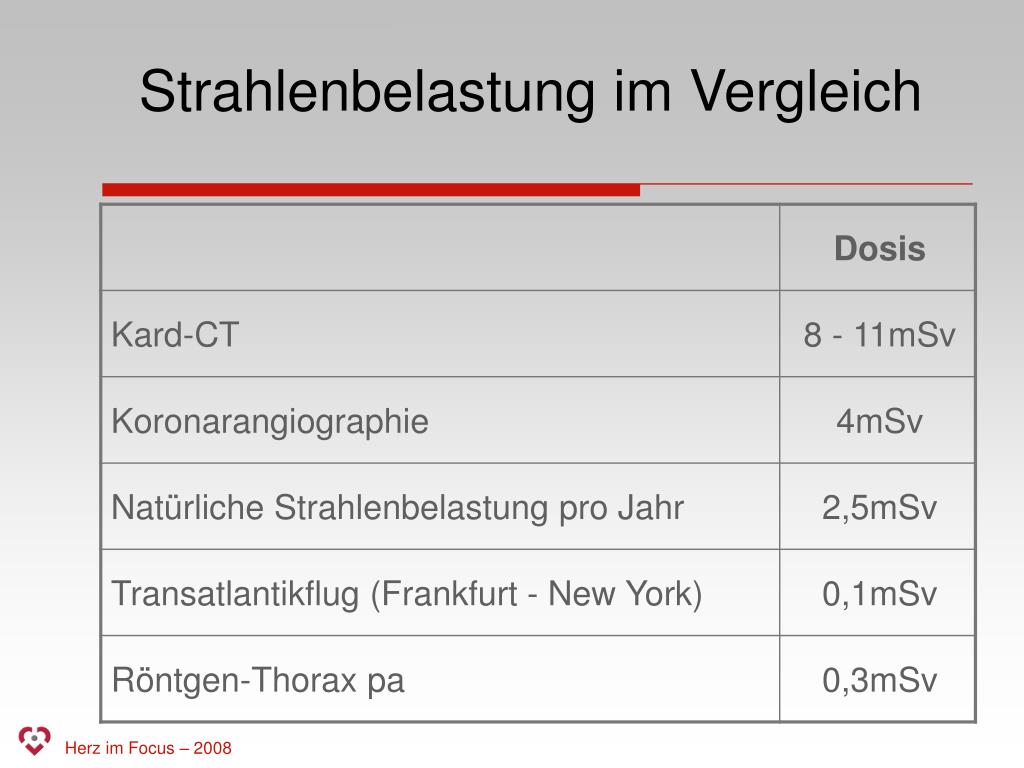

  12. Strahlenbelastung im Vergleich Herz im Focus – 2008

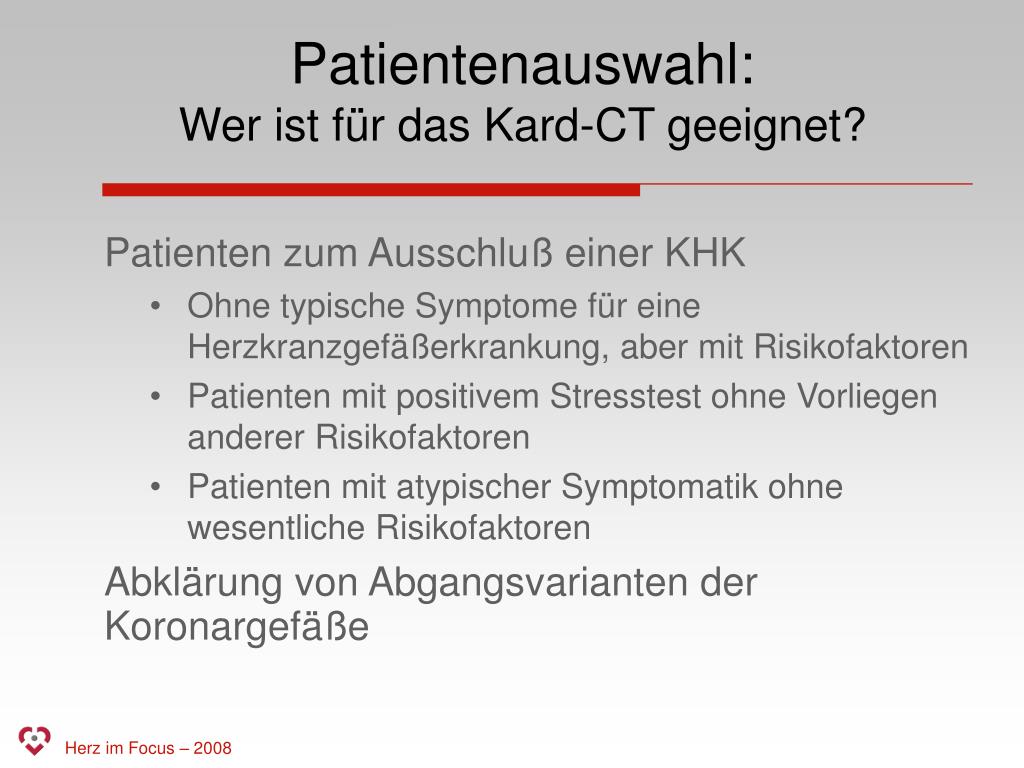

  13. Patientenauswahl:Wer ist für das Kard-CT geeignet? Patienten zum Ausschluß einer KHK Ohne typische Symptome für eine Herzkranzgefäßerkrankung, aber mit Risikofaktoren Patienten mit positivem Stresstest ohne Vorliegen anderer Risikofaktoren Patienten mit atypischer Symptomatik ohne wesentliche Risikofaktoren Abklärung von Abgangsvarianten der Koronargefäße Herz im Focus – 2008

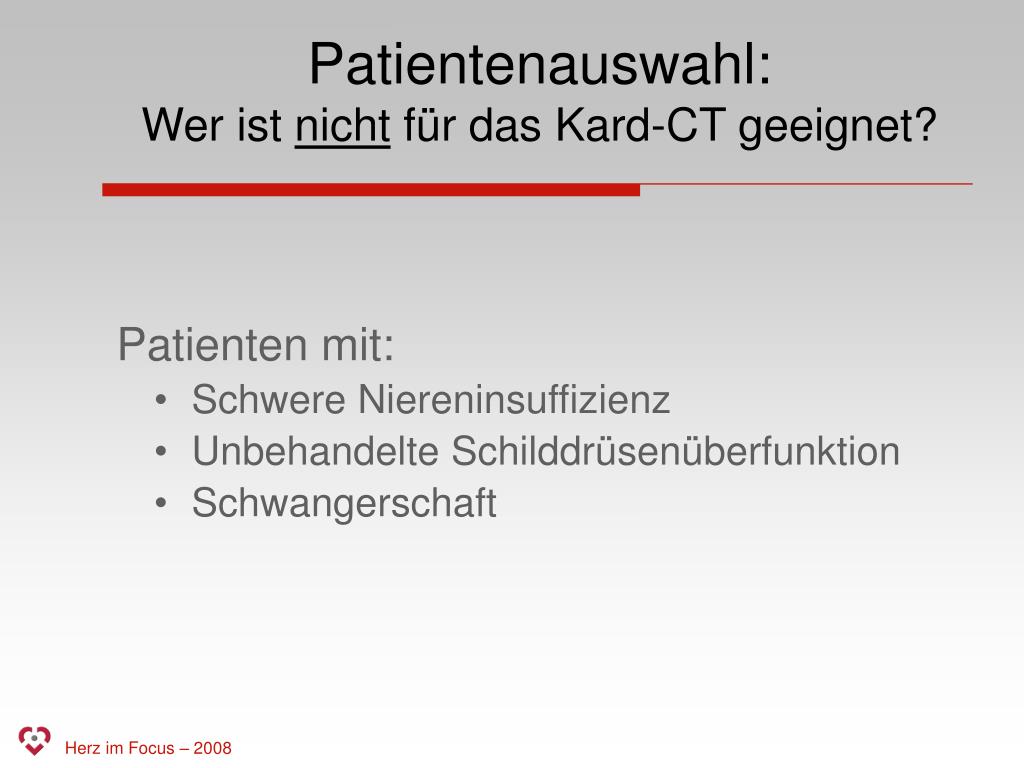

  14. Patientenauswahl:Wer ist nicht für das Kard-CT geeignet? Patienten mit: Schwere Niereninsuffizienz Unbehandelte Schilddrüsenüberfunktion Schwangerschaft Herz im Focus – 2008

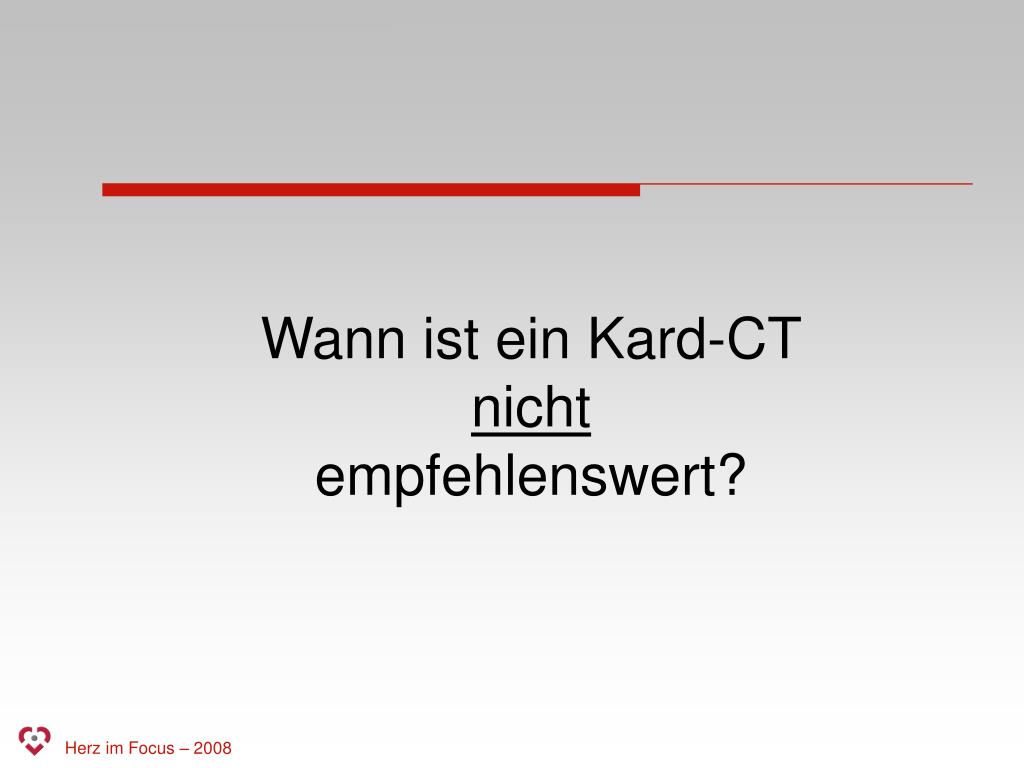

  15. Wann ist ein Kard-CTnichtempfehlenswert? Herz im Focus – 2008

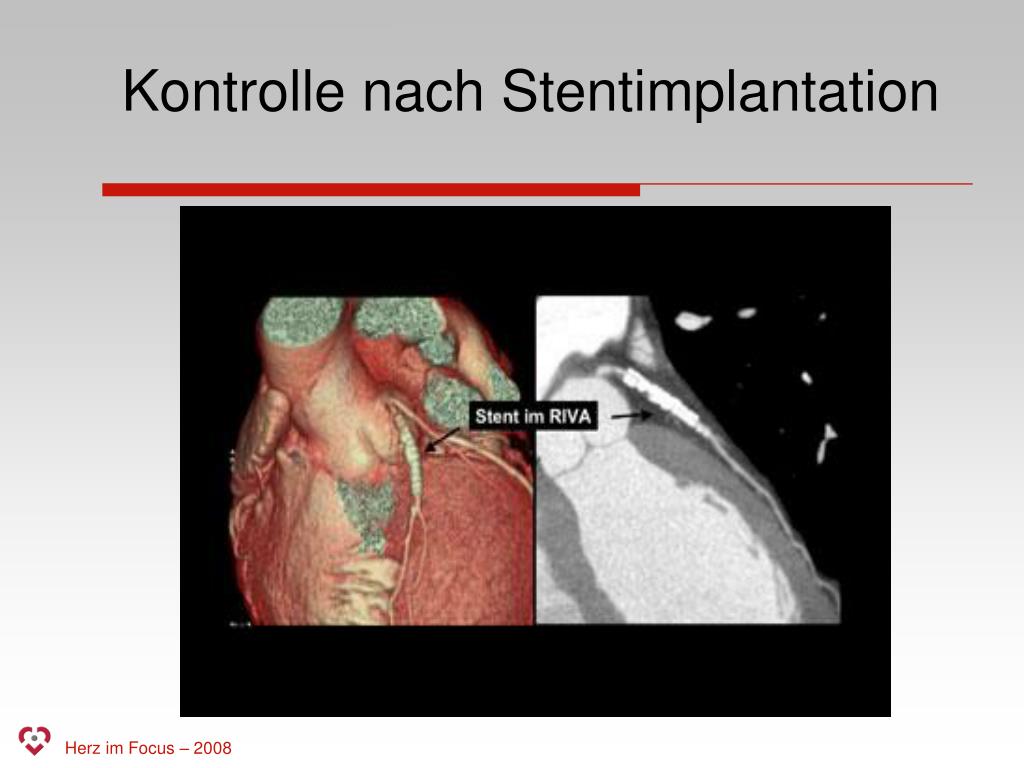

  16. Kontrolle nach Stentimplantation Herz im Focus – 2008

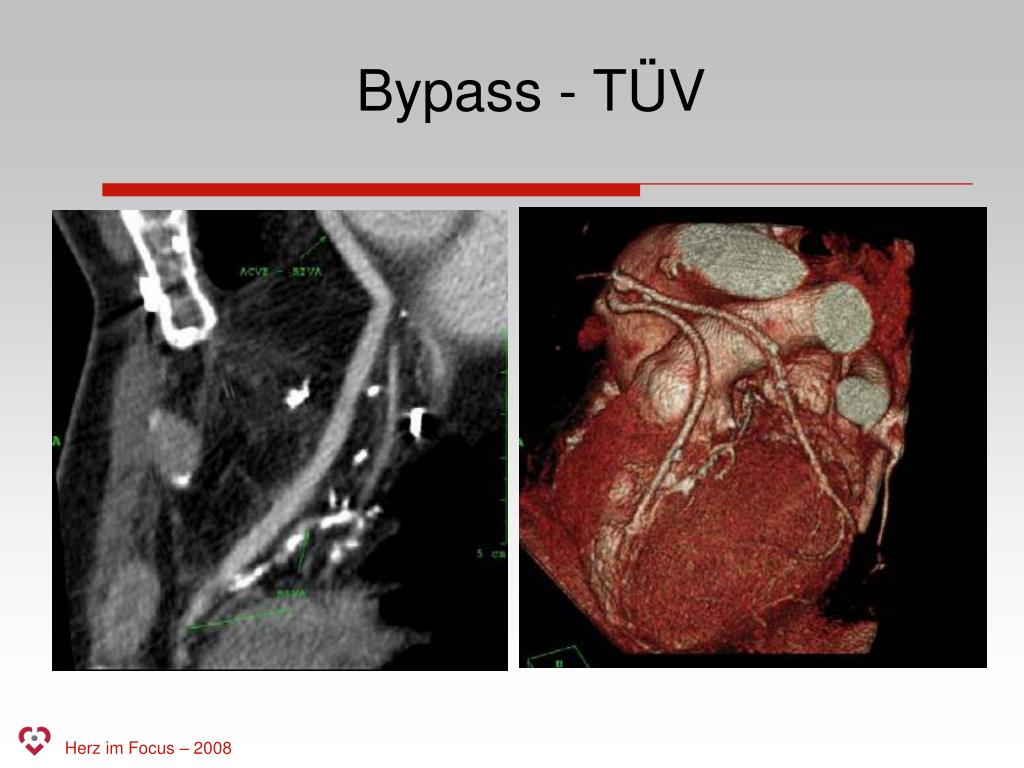

  17. Bypass - TÜV Herz im Focus – 2008

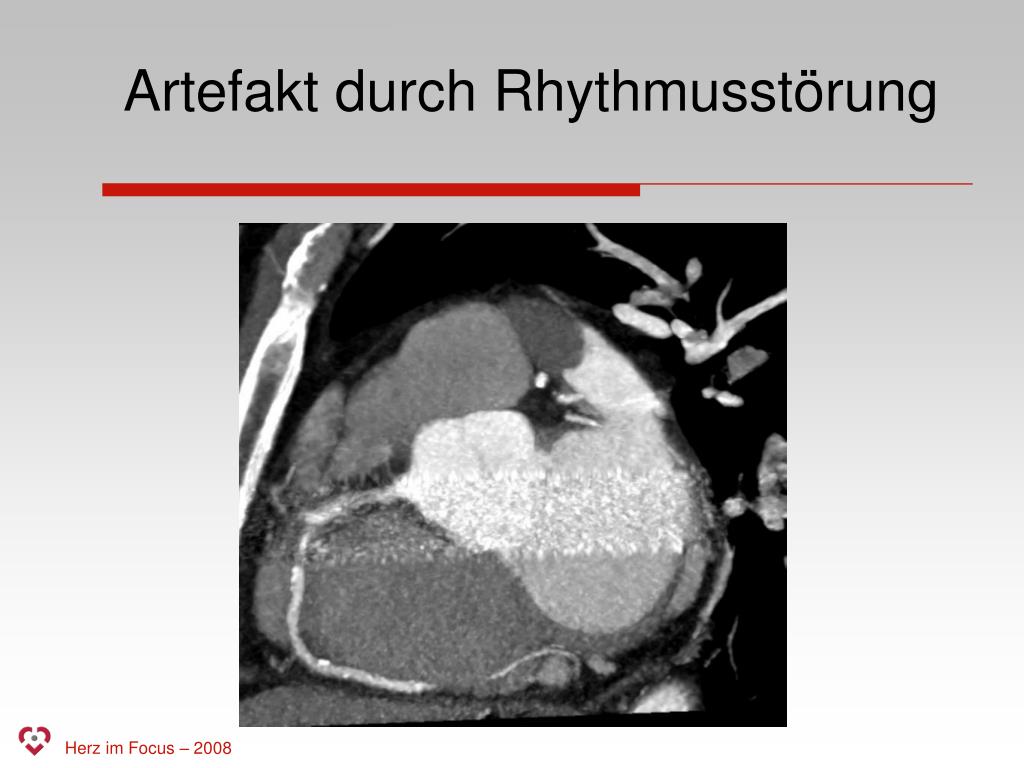

  18. Artefakt durch Rhythmusstörung Herz im Focus – 2008

  19. Beurteilung der Pumpfunktion des Herzens Aus den gewonnenen CT-Daten lässt sich die Pumpfunktion des Herzens bestimmen, aber wegen der hohen Strahlenbelastung ist dies nicht als Kontrollmethode bei Herzinsuffizenz geeignet Die Echokardiographie oder die Kernspintomographie sind in diesem Fall patientenfreundlicher Herz im Focus – 2008

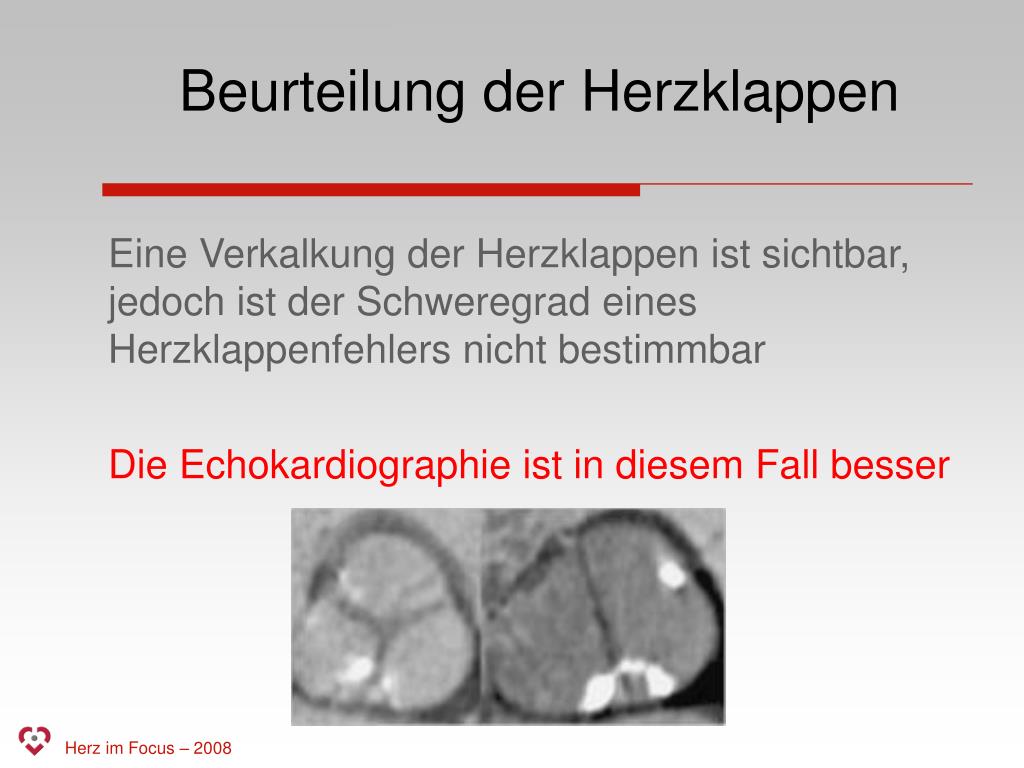

  20. Beurteilung der Herzklappen Eine Verkalkung der Herzklappen ist sichtbar, jedoch ist der Schweregrad eines Herzklappenfehlers nicht bestimmbar Die Echokardiographie ist in diesem Fall besser Herz im Focus – 2008

  21. Limitationen des Kard - CT´s • Hohe Herzfrequenzen (>80/min) • Hoher BMI • Starke Verkalkungen der Koronarien Herz im Focus – 2008

  22. Patientenvorbereitung im HerzZentrum • Patienten müssen nicht nüchtern sein • Kontrolle der Laborwerte (Kreatinin; TSH) • Unterschriebene Einverständniserklärung Kard - CT • Anmeldung elektiver Patienten über Sekretariat der Kardiologie bei Frau Rosar (06898/12-2476) Herz im Focus – 2008

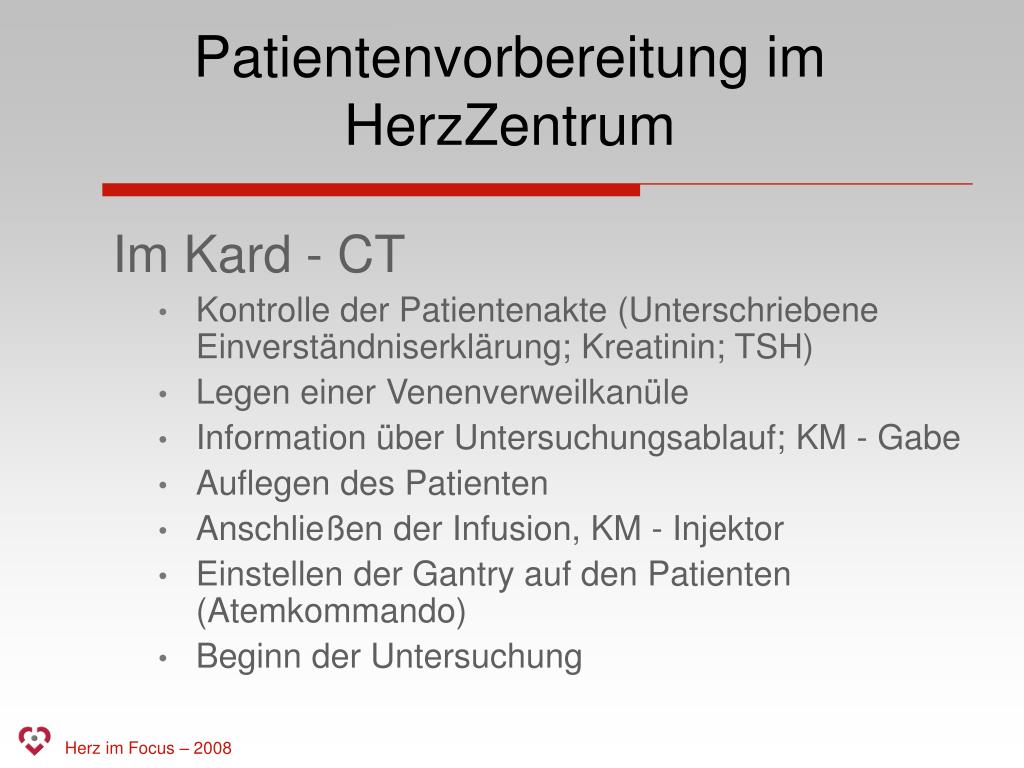

  23. Patientenvorbereitung imHerzZentrum Im Kard - CT Kontrolle der Patientenakte (Unterschriebene Einverständniserklärung; Kreatinin; TSH) Legen einer Venenverweilkanüle Information über Untersuchungsablauf; KM - Gabe Auflegen des Patienten Anschließen der Infusion, KM - Injektor Einstellen der Gantry auf den Patienten (Atemkommando) Beginn der Untersuchung Herz im Focus – 2008

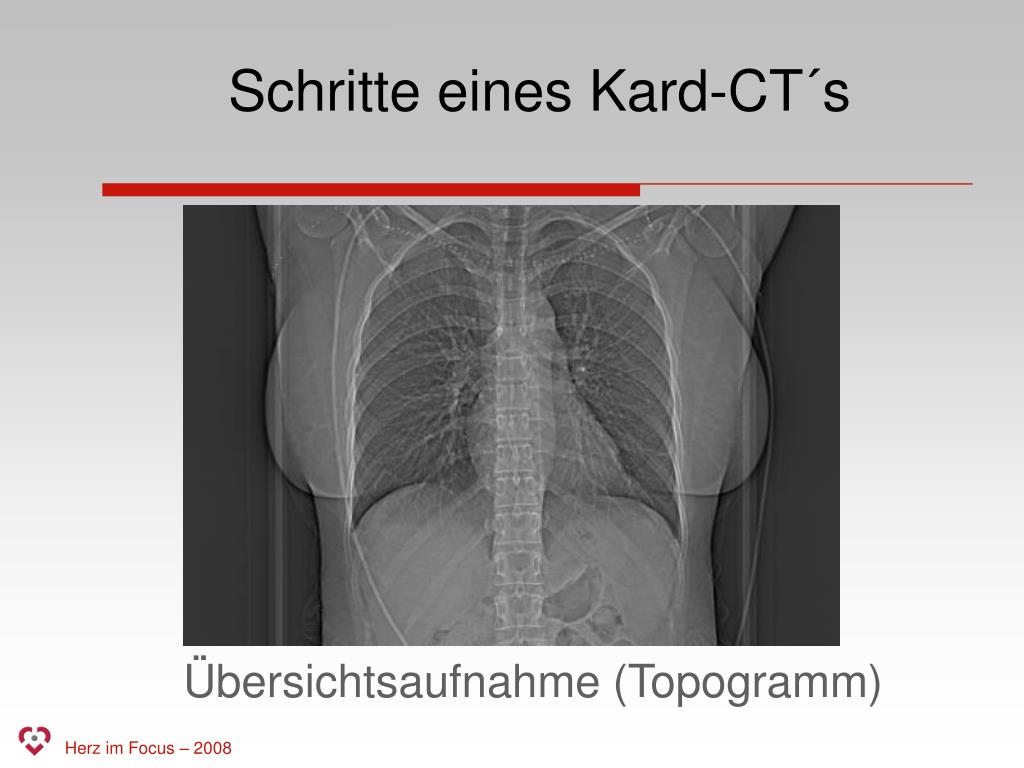

  24. Schritte eines Kard-CT´s Übersichtsaufnahme (Topogramm) Herz im Focus – 2008

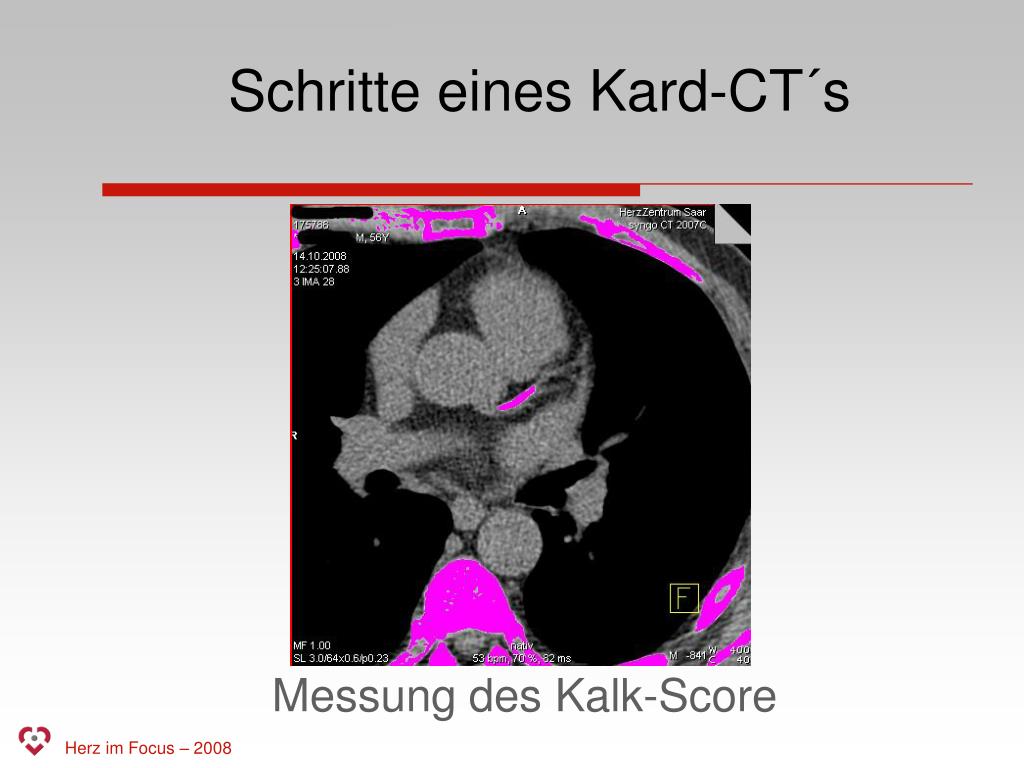

  25. Schritte eines Kard-CT´s Messung des Kalk-Score Herz im Focus – 2008

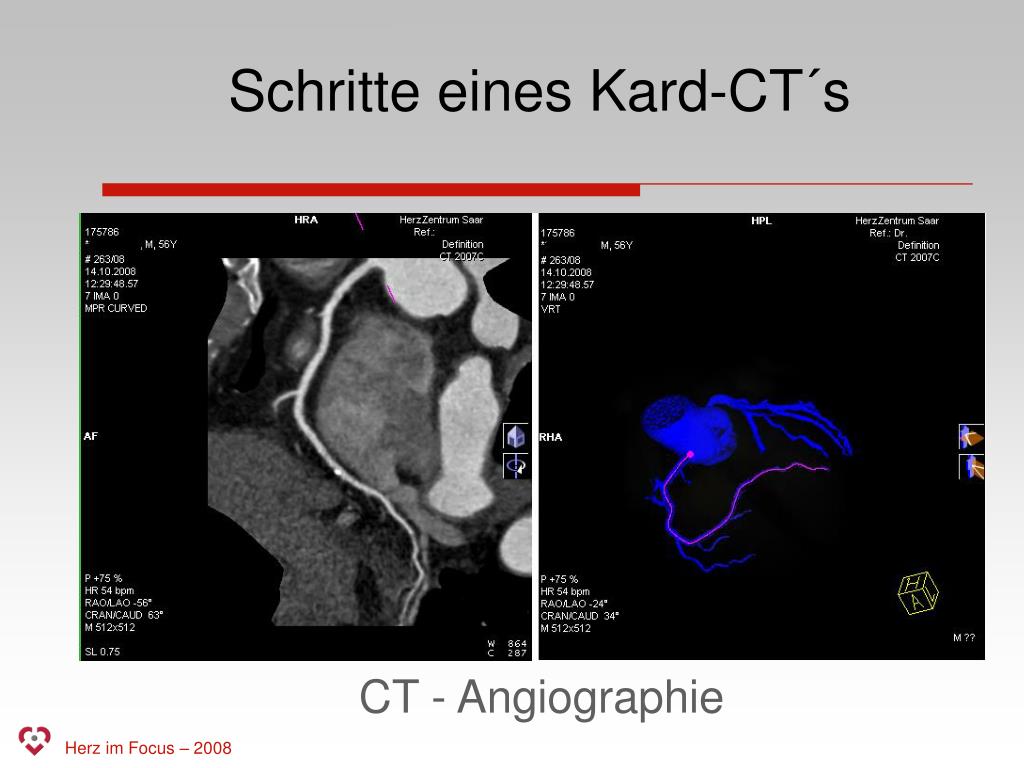

  26. Schritte eines Kard-CT´s CT - Angiographie Herz im Focus – 2008

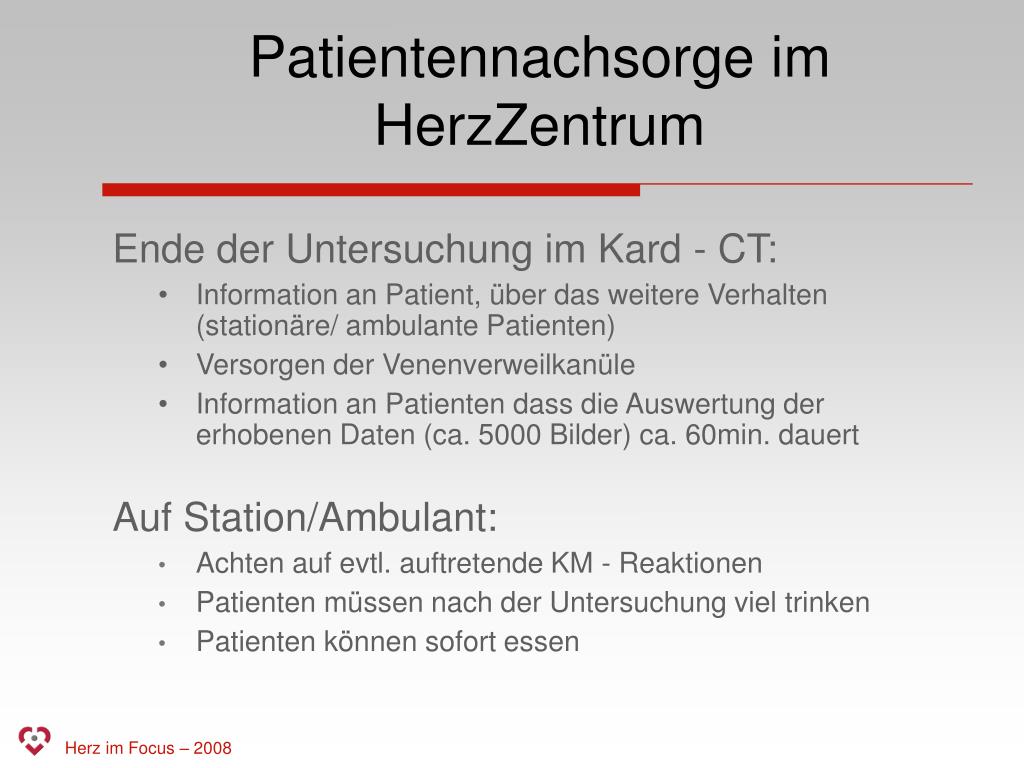

  27. Patientennachsorge im HerzZentrum Ende der Untersuchung im Kard - CT: Information an Patient, über das weitere Verhalten (stationäre/ ambulante Patienten) Versorgen der Venenverweilkanüle Information an Patienten dass die Auswertung der erhobenen Daten (ca. 5000 Bilder) ca. 60min. dauert Auf Station/Ambulant: Achten auf evtl. auftretende KM - Reaktionen Patienten müssen nach der Untersuchung viel trinken Patienten können sofort essen Herz im Focus – 2008

  28. Beispiele Herz im Focus – 2008

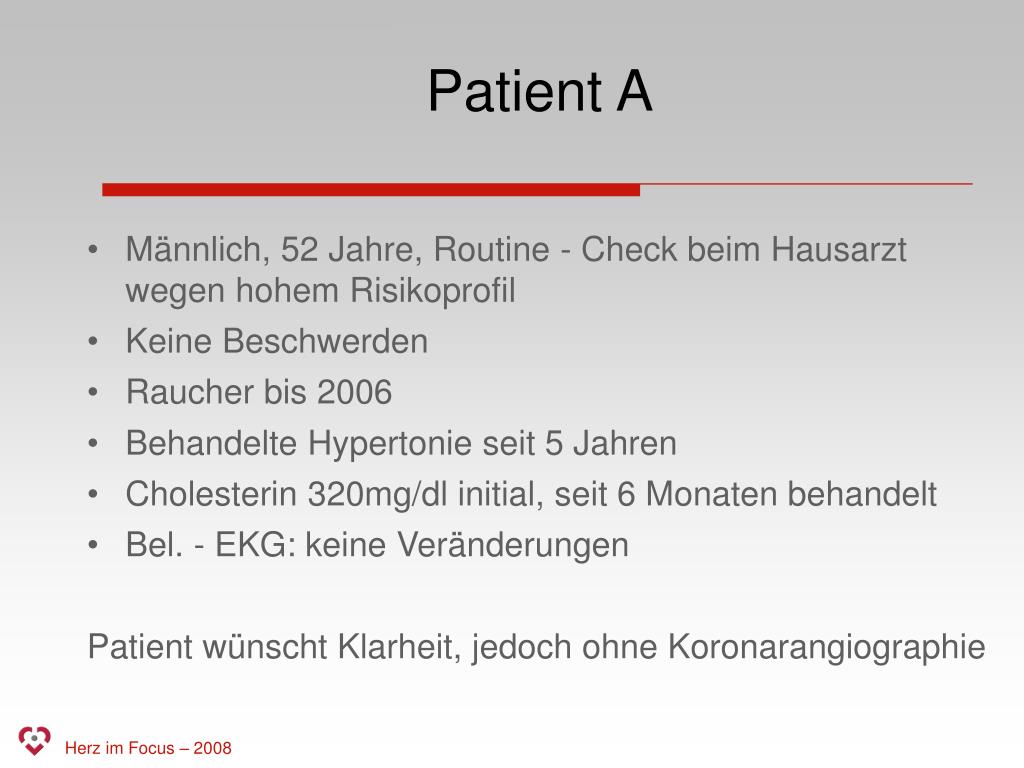

  29. Patient A Männlich, 52 Jahre, Routine - Check beim Hausarzt wegen hohem Risikoprofil Keine Beschwerden Raucher bis 2006 Behandelte Hypertonie seit 5 Jahren Cholesterin 320mg/dl initial, seit 6 Monaten behandelt Bel. - EKG: keine Veränderungen Patient wünscht Klarheit, jedoch ohne Koronarangiographie Herz im Focus – 2008

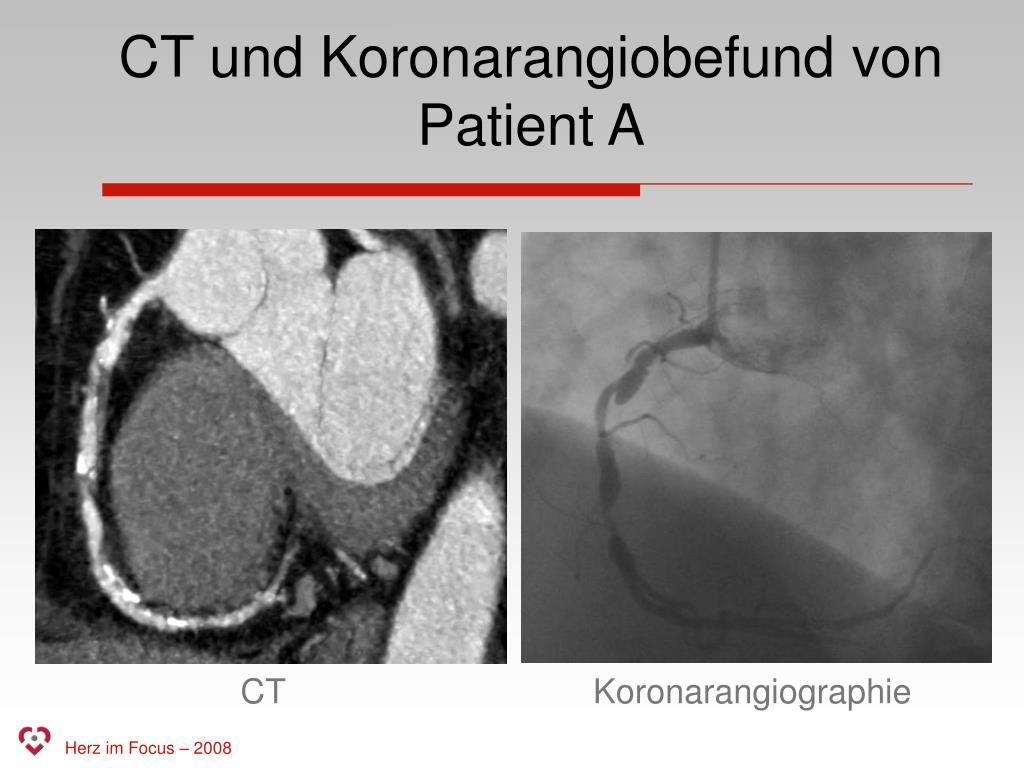

  30. CT und Koronarangiobefund von Patient A CT Koronarangiographie Herz im Focus – 2008

  31. Patient B • Männlich, 38 Jahre • Vater hatte mit 60 Jahren einen Herzinfarkt • Arterielle Hypertonie • Seit 4 Wochen gelegentlich Brustschmerzen • Unauffälliges EKG Herz im Focus – 2008

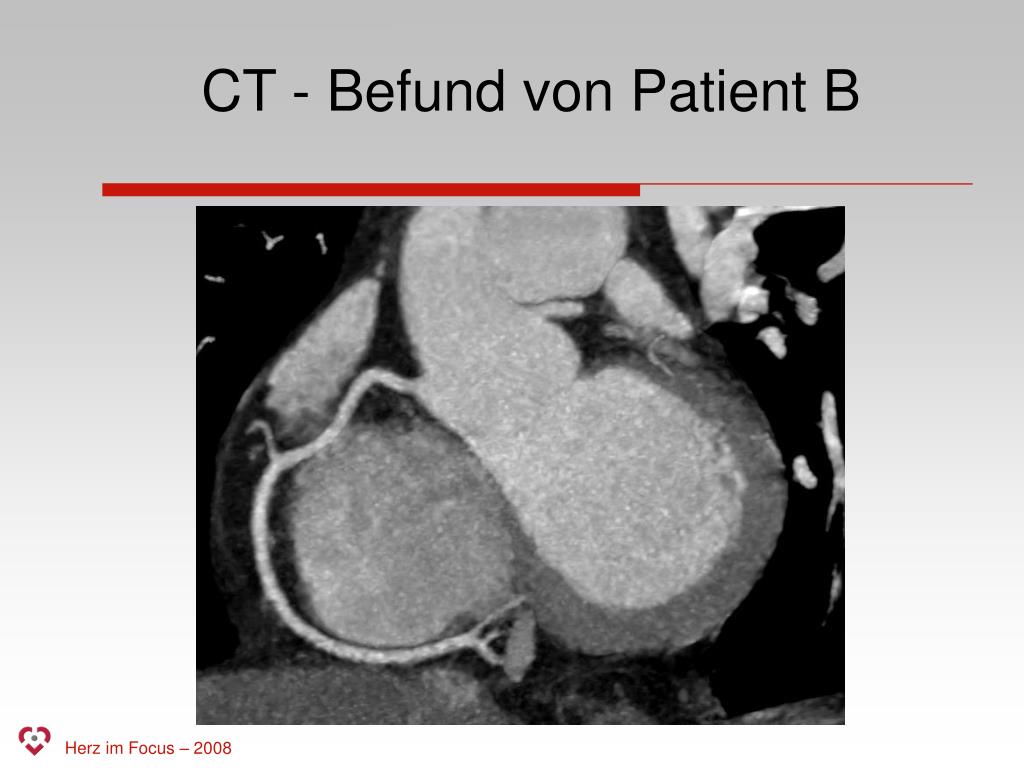

  32. CT - Befund von Patient B Herz im Focus – 2008

  33. Zusammenfassung • Das Kard - CT stellt eine Alternative zur Koronarangiographie bei ausgewählten Patienten mit niedriger bis mittlerer Wahrscheinlichkeit für das Vorliegen einer KHK dar. • Trotzdem bleibt die Koronarangiographie beim heutigen Stand der CT - Technik im klinischen Alltag bei vielen Patienten Mittel der ersten Wahl. • Krankhafte Befunde im Kard - CT müssen oft durch eine Koronarangiographie überprüft werden, um das tatsächliche Ausmaß der Verengung zu definieren. • Fehlender Koronarkalk und fehlende Veränderungen im Kard-CT schließen eine schwere KHK mit hoher Sicherheit aus. Das ist die Hauptstärke der Methode Herz im Focus – 2008
