  1. 建设节能高可用数据中心—Raritan智能电源

  2. 议程 宏观需求与用户契合 Raritan智能电源管理产品特性 智能电源管理器_Dominion PX 电源集中监控分析平台_Power IQ 客户价值及应用实例 2

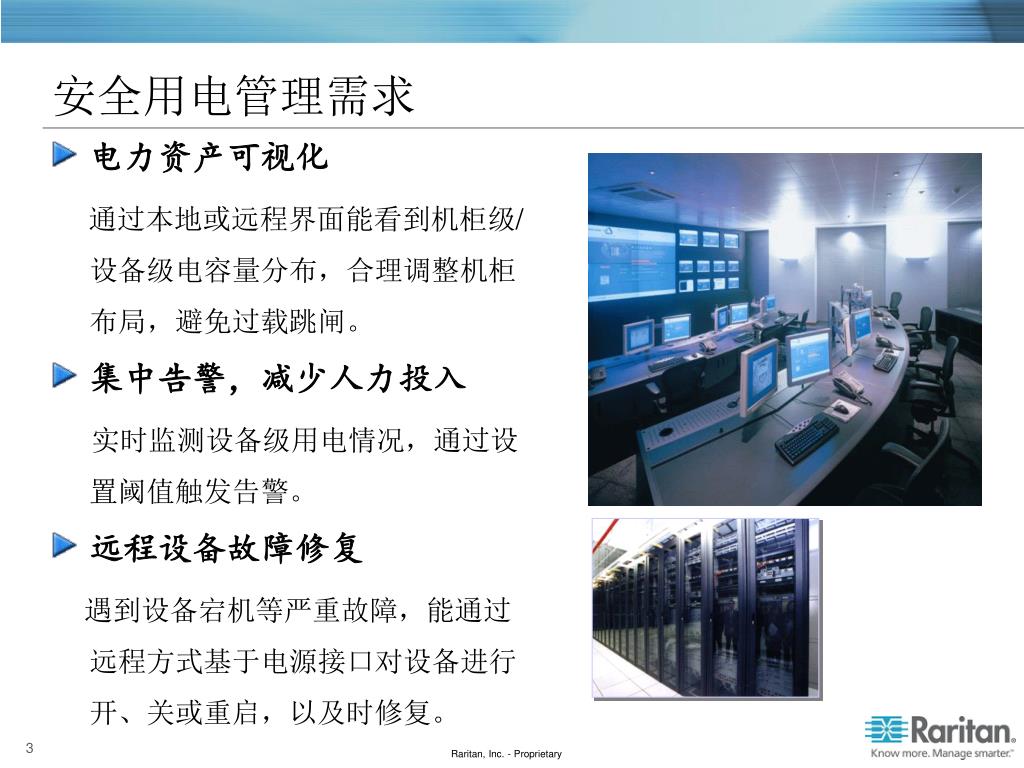

  3. 安全用电管理需求 • 电力资产可视化 • 通过本地或远程界面能看到机柜级/设备级电容量分布，合理调整机柜布局，避免过载跳闸。 • 集中告警，减少人力投入 • 实时监测设备级用电情况，通过设置阈值触发告警。 • 远程设备故障修复 • 遇到设备宕机等严重故障，能通过远程方式基于电源接口对设备进行开、关或重启，以及时修复。 3

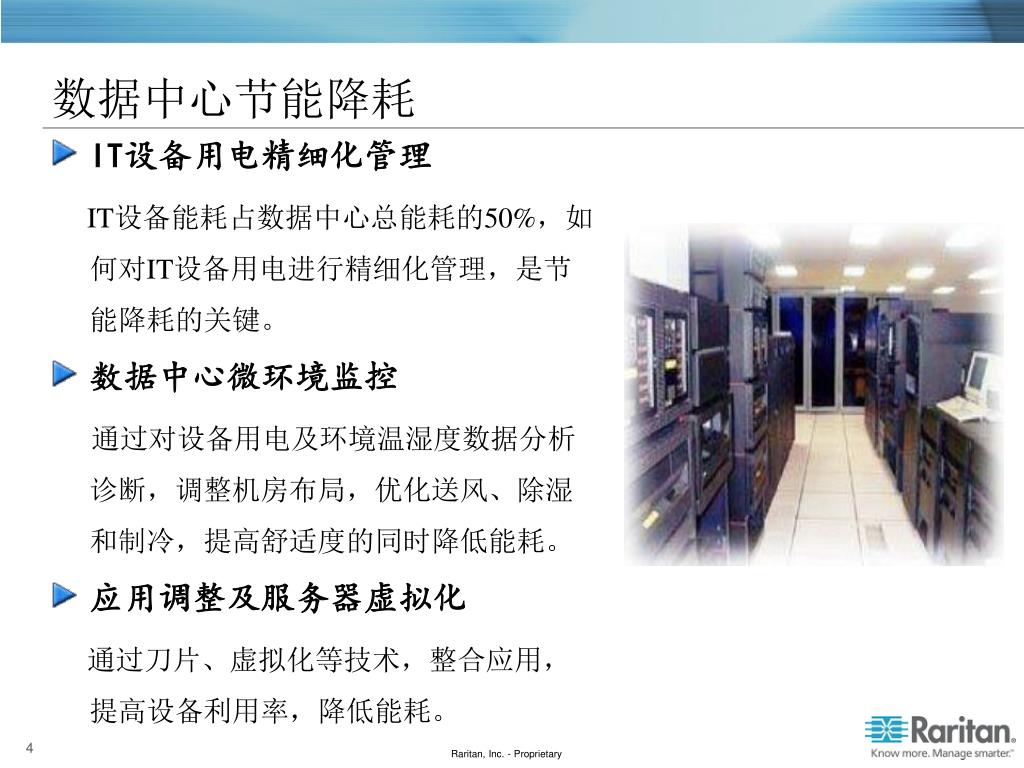

  4. 数据中心节能降耗 • IT设备用电精细化管理 • IT设备能耗占数据中心总能耗的50%，如何对IT设备用电进行精细化管理，是节能降耗的关键。 • 数据中心微环境监控 • 通过对设备用电及环境温湿度数据分析诊断，调整机房布局，优化送风、除湿和制冷，提高舒适度的同时降低能耗。 • 应用调整及服务器虚拟化 • 通过刀片、虚拟化等技术，整合应用，提高设备利用率，降低能耗。 4

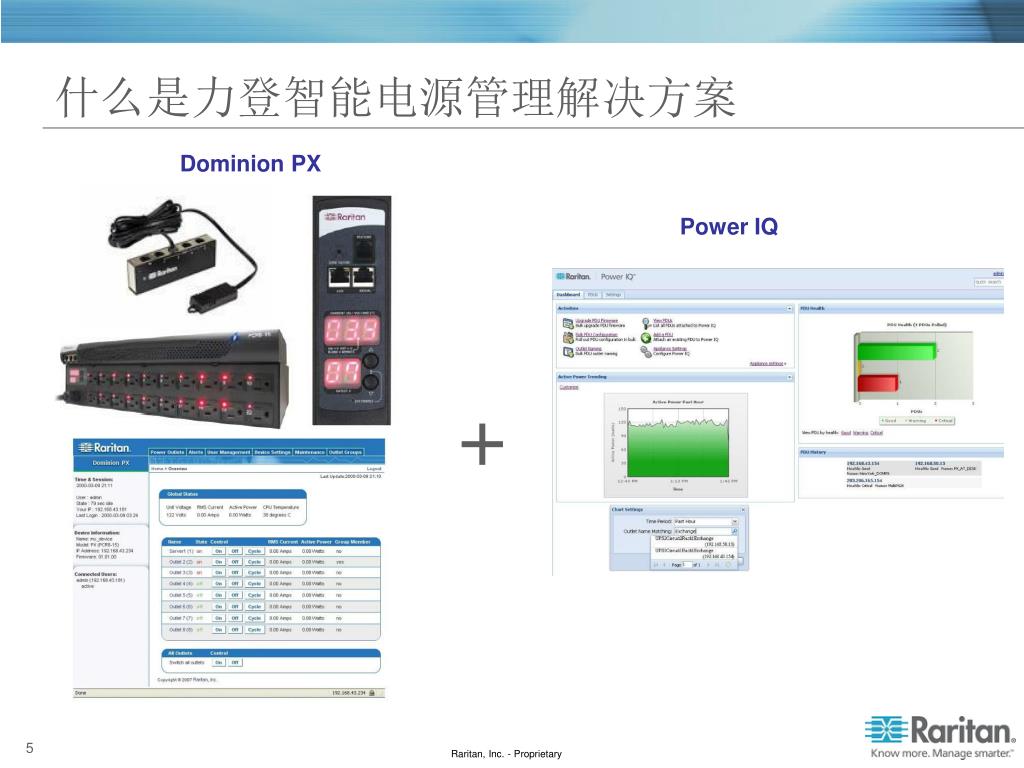

  5. 什么是力登智能电源管理解决方案 Dominion PX Power IQ + 5

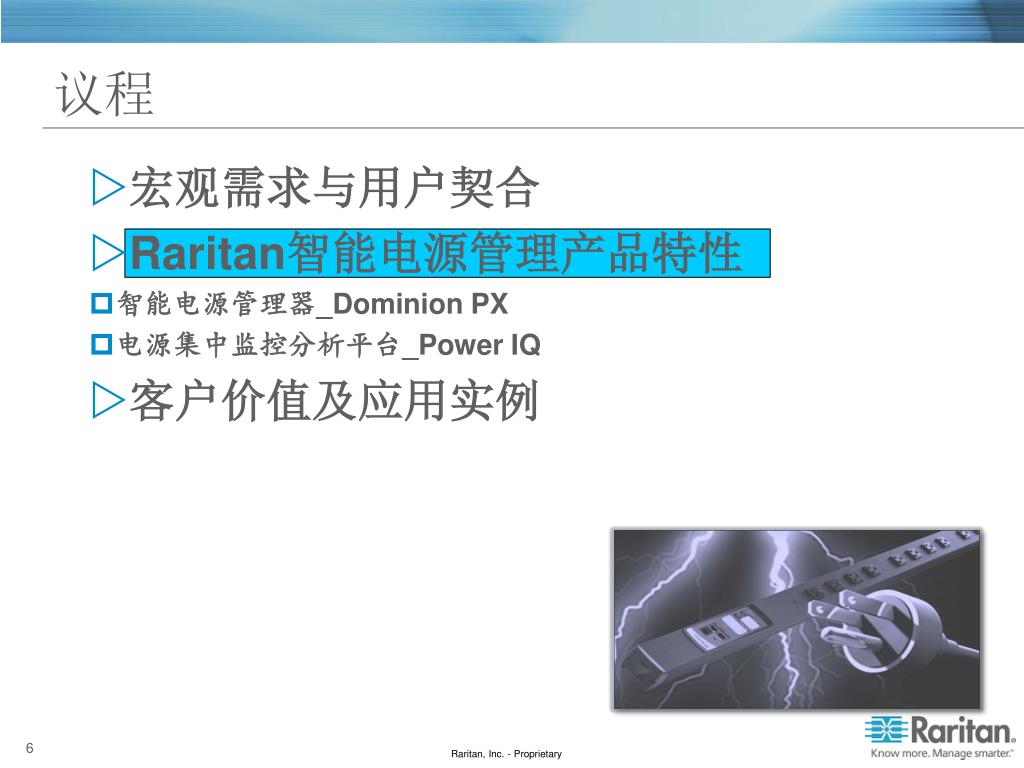

  6. 议程 宏观需求与用户契合 Raritan智能电源管理产品特性 智能电源管理器_Dominion PX 电源集中监控分析平台_Power IQ 客户价值及应用实例 6

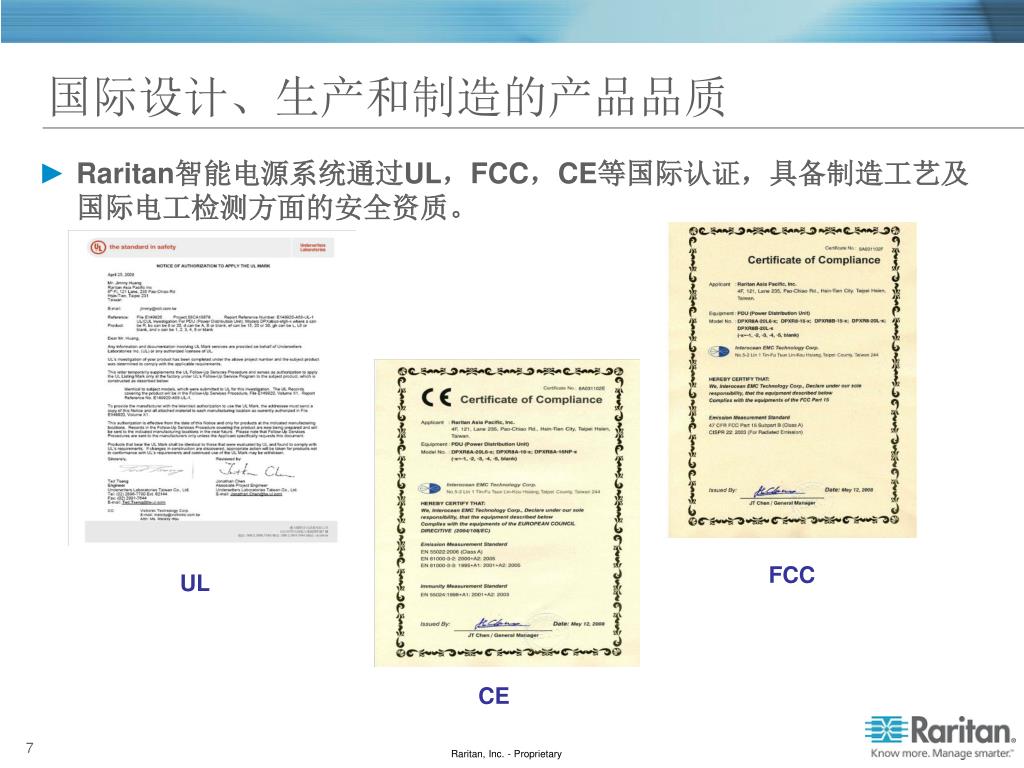

  7. 国际设计、生产和制造的产品品质 Raritan智能电源系统通过UL，FCC，CE等国际认证，具备制造工艺及国际电工检测方面的安全资质。 FCC UL CE 7

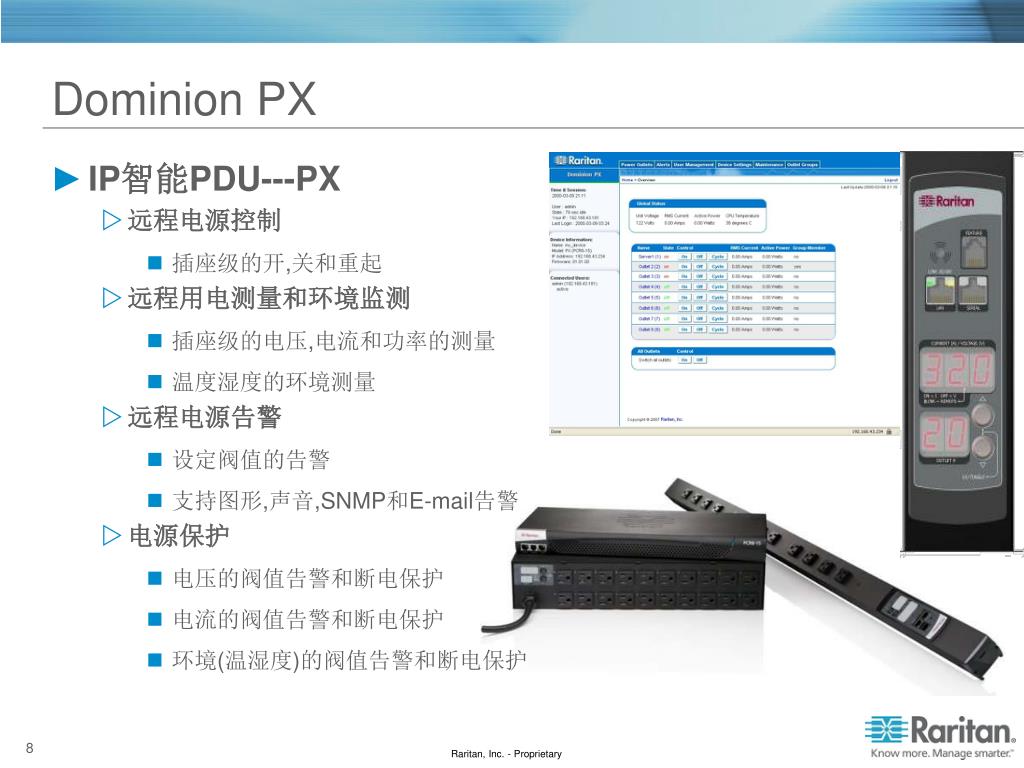

  8. Dominion PX • IP智能PDU---PX • 远程电源控制 • 插座级的开,关和重起 • 远程用电测量和环境监测 • 插座级的电压,电流和功率的测量 • 温度湿度的环境测量 • 远程电源告警 • 设定阀值的告警 • 支持图形,声音,SNMP和E-mail告警 • 电源保护 • 电压的阀值告警和断电保护 • 电流的阀值告警和断电保护 • 环境(温湿度)的阀值告警和断电保护 8

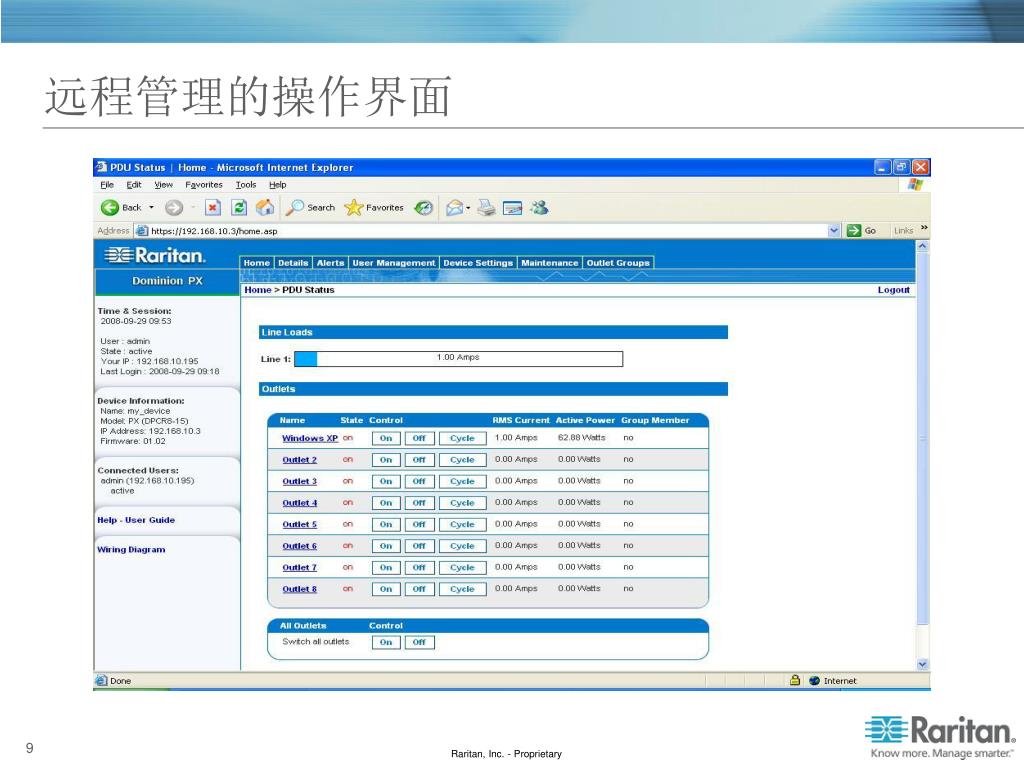

  9. 远程管理的操作界面 9

  10. 端口设置和阈值设置 10

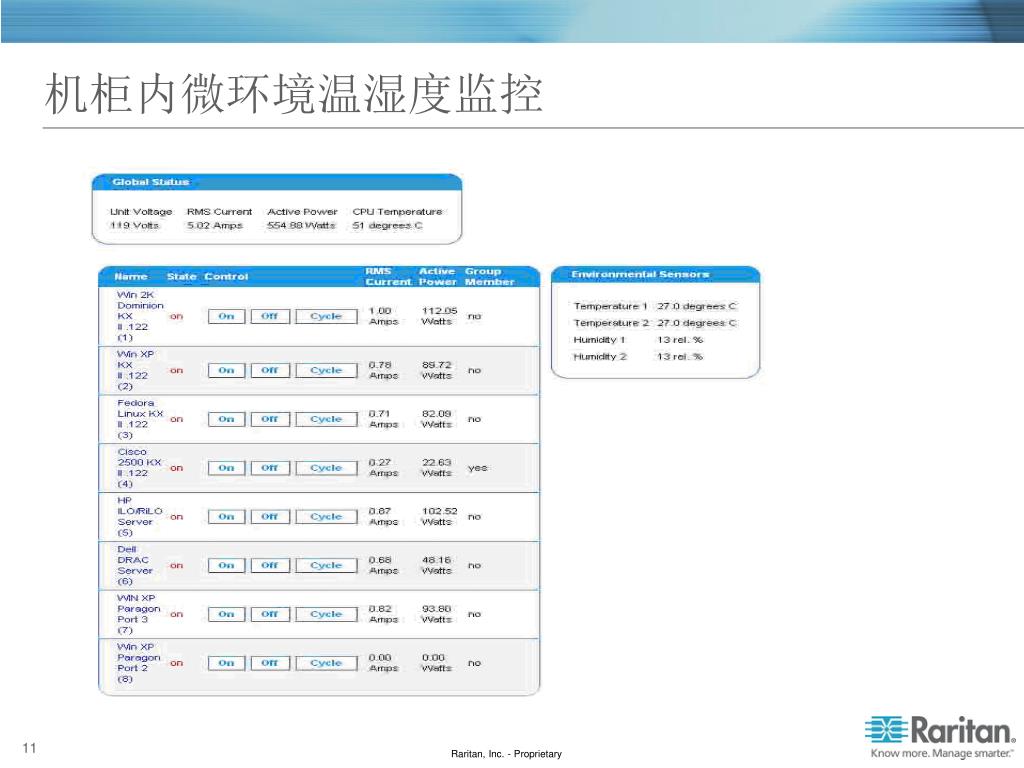

  11. 机柜内微环境温湿度监控 11

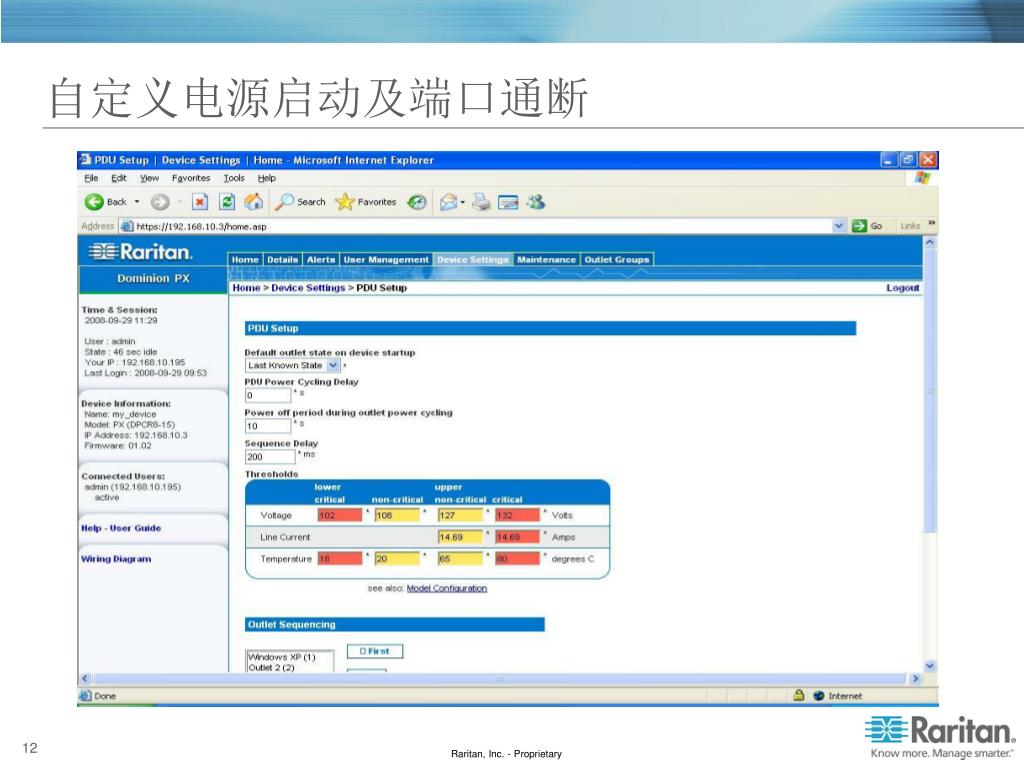

  12. 自定义电源启动及端口通断 12

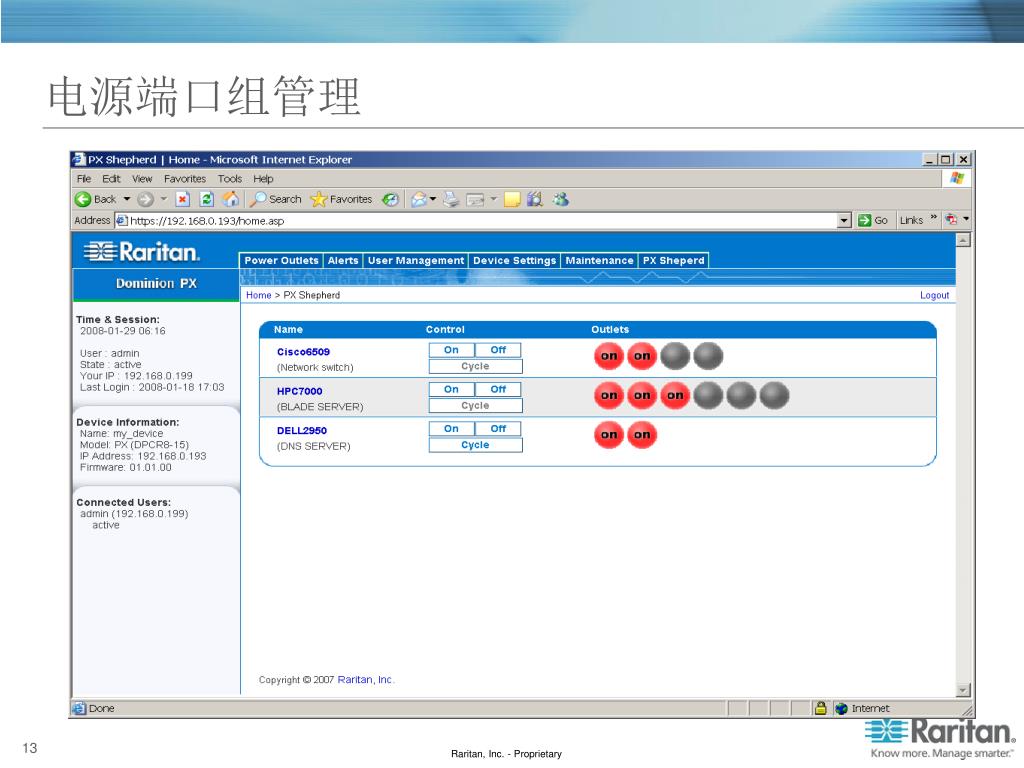

  13. 电源端口组管理 13

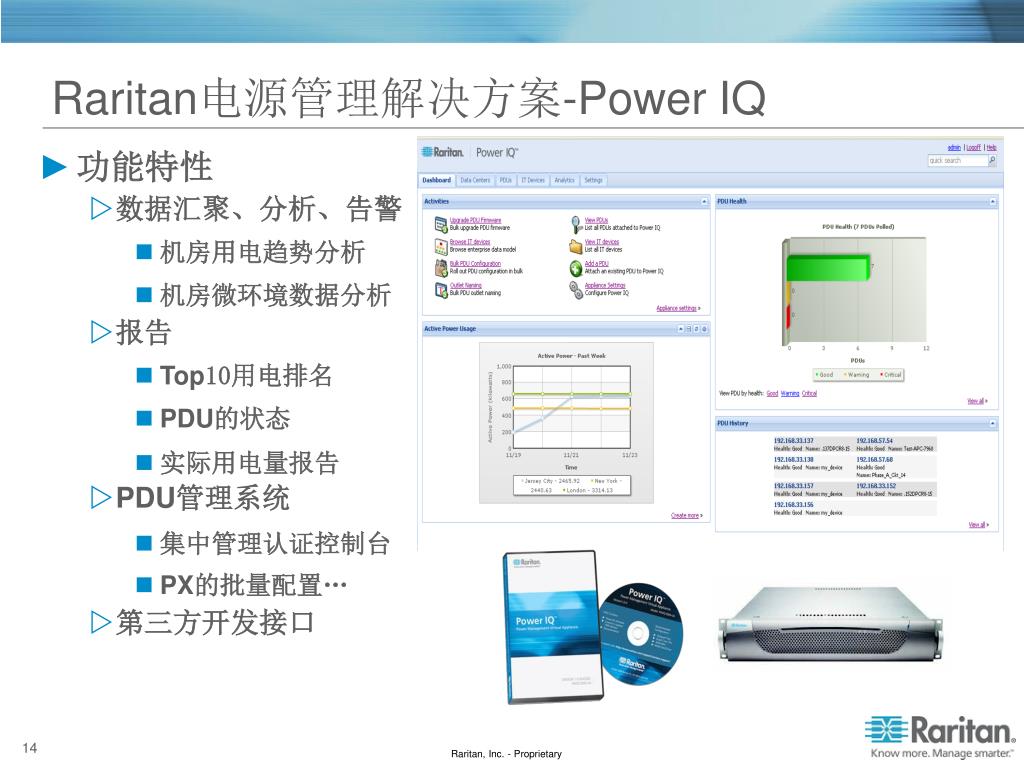

  14. Raritan电源管理解决方案-Power IQ • 功能特性 • 数据汇聚、分析、告警 • 机房用电趋势分析 • 机房微环境数据分析 • 报告 • Top10用电排名 • PDU的状态 • 实际用电量报告 • PDU管理系统 • 集中管理认证控制台 • PX的批量配置… • 第三方开发接口 14

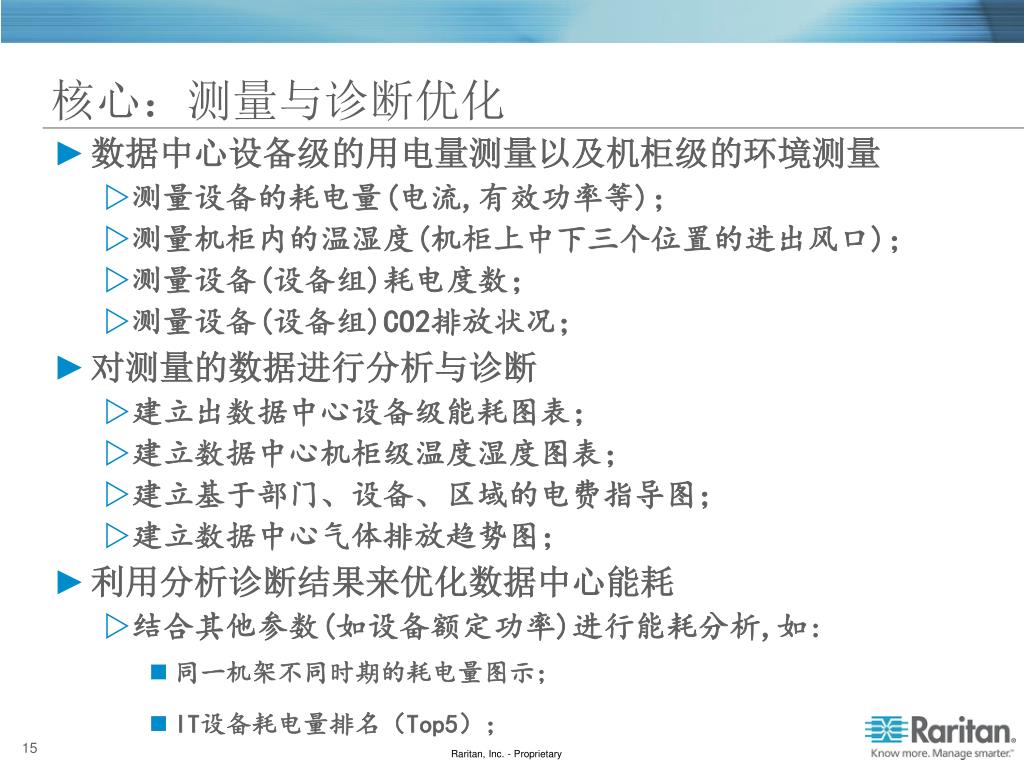

  15. 核心：测量与诊断优化 • 数据中心设备级的用电量测量以及机柜级的环境测量 • 测量设备的耗电量(电流,有效功率等)； • 测量机柜内的温湿度(机柜上中下三个位置的进出风口)； • 测量设备(设备组)耗电度数； • 测量设备(设备组)CO2排放状况； • 对测量的数据进行分析与诊断 • 建立出数据中心设备级能耗图表； • 建立数据中心机柜级温度湿度图表； • 建立基于部门、设备、区域的电费指导图； • 建立数据中心气体排放趋势图； • 利用分析诊断结果来优化数据中心能耗 • 结合其他参数(如设备额定功率)进行能耗分析,如: • 同一机架不同时期的耗电量图示； • IT设备耗电量排名（Top5）； 15

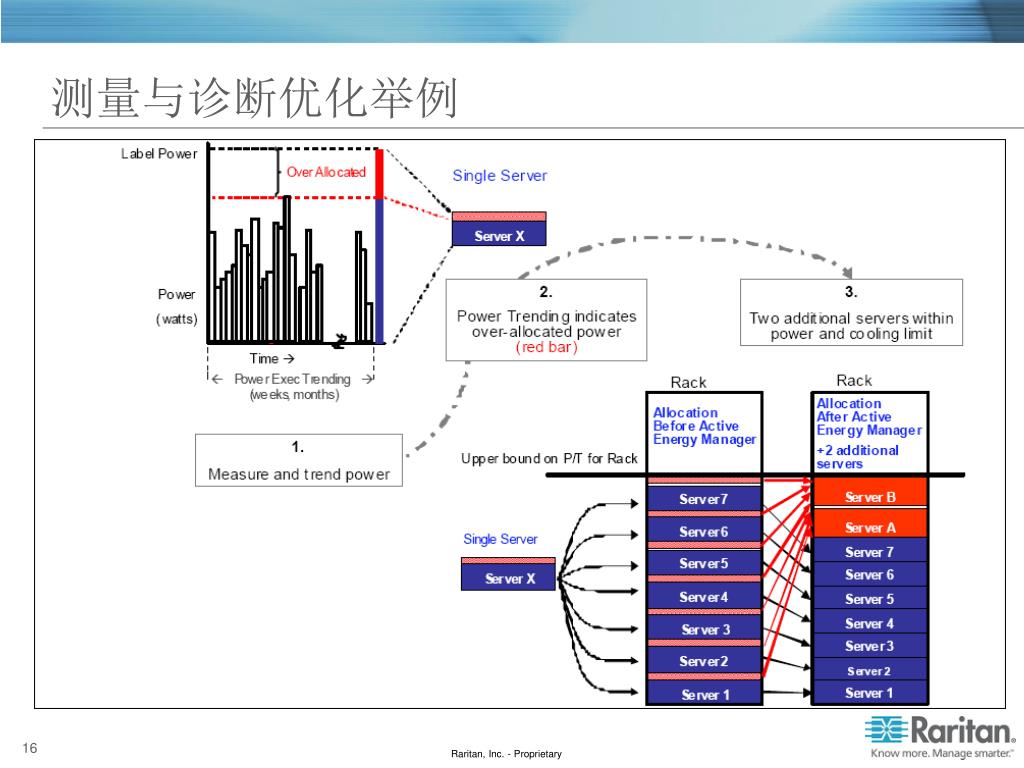

  16. 测量与诊断优化举例 16

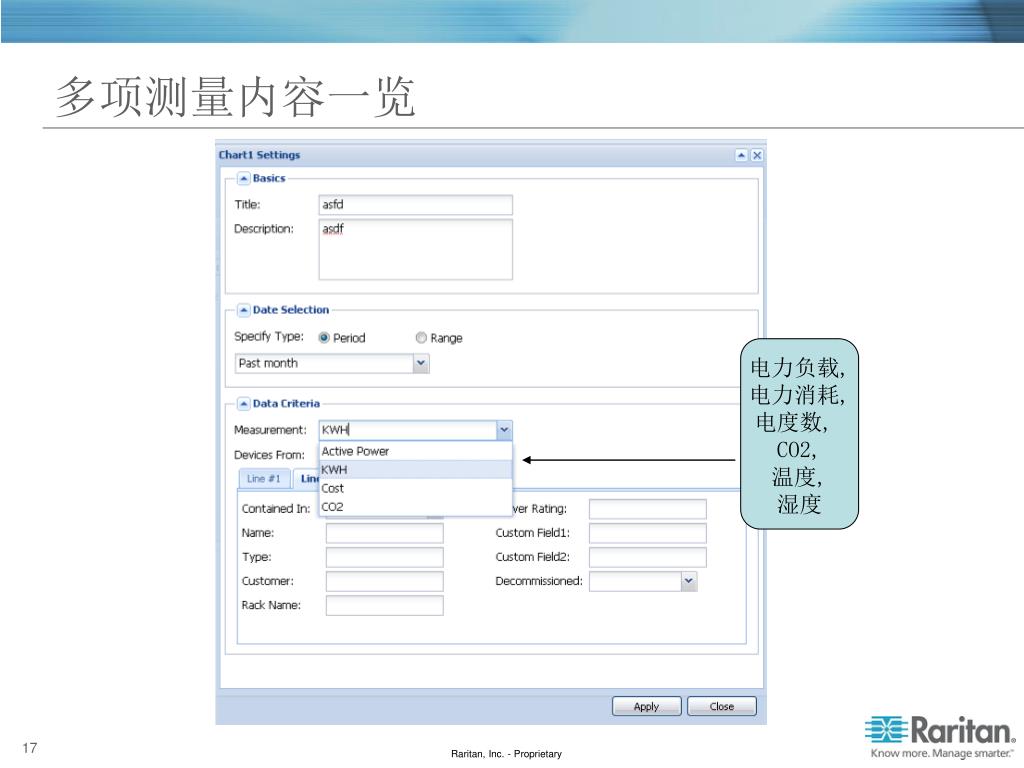

  17. 多项测量内容一览 电力负载, 电力消耗, 电度数, CO2, 温度, 湿度 17

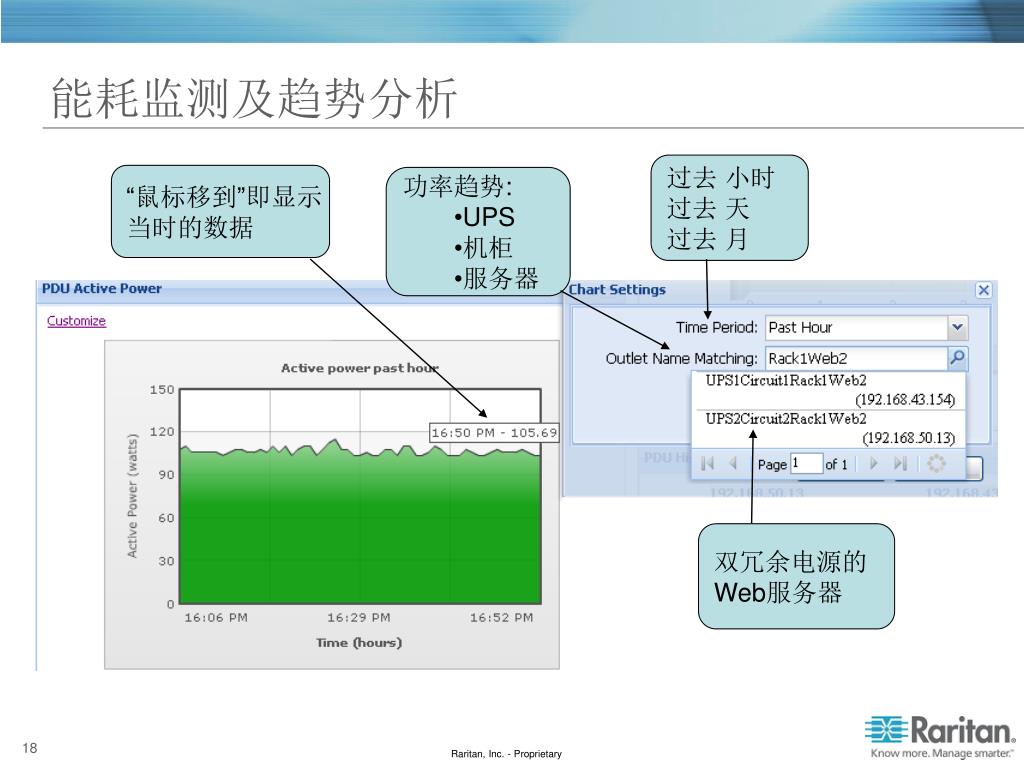

  18. 能耗监测及趋势分析 过去 小时 过去天 过去 月 “鼠标移到”即显示 当时的数据 • 功率趋势: • UPS • 机柜 • 服务器 双冗余电源的 Web服务器 18

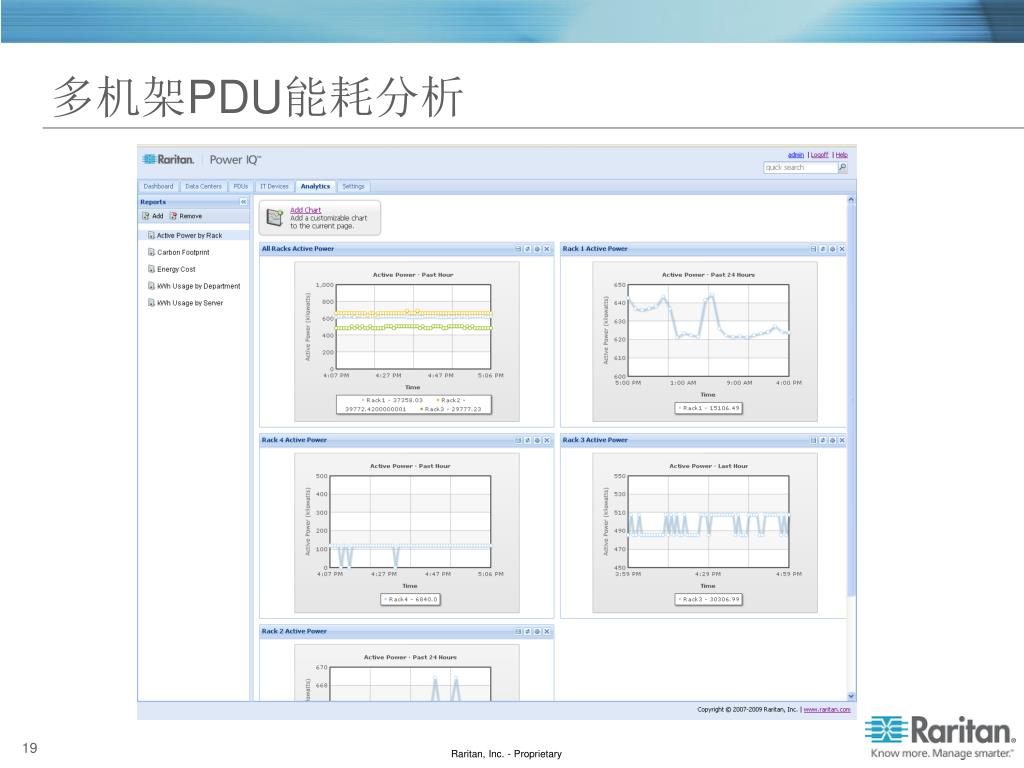

  19. 多机架PDU能耗分析 19

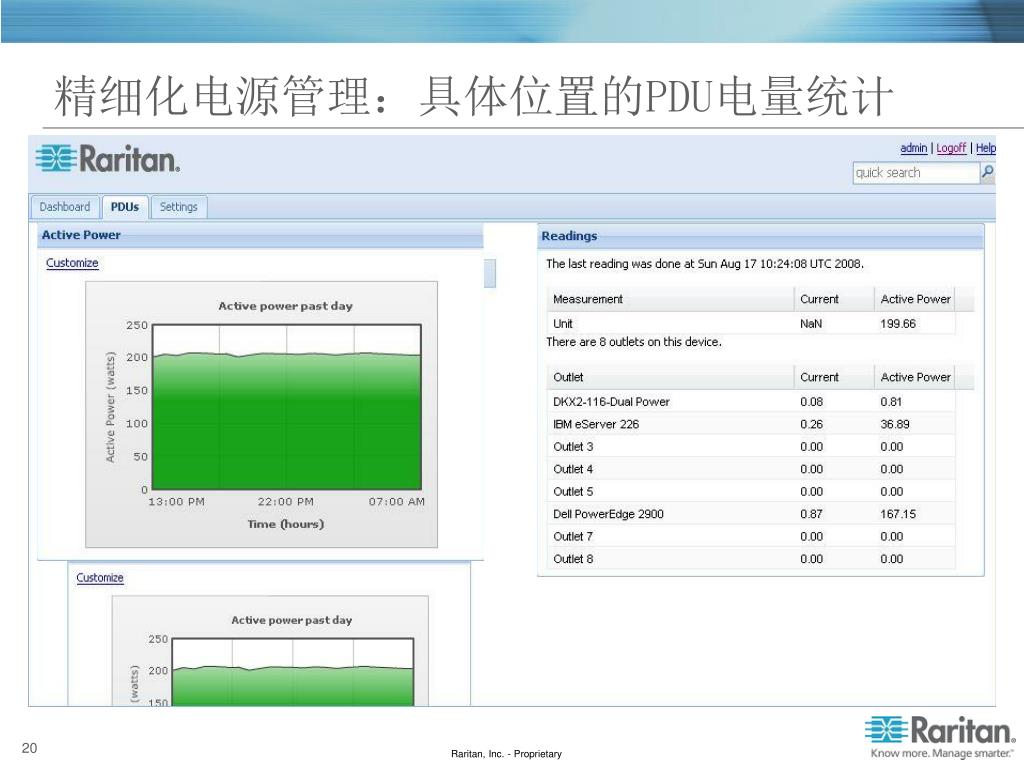

  20. 精细化电源管理：具体位置的PDU电量统计 20

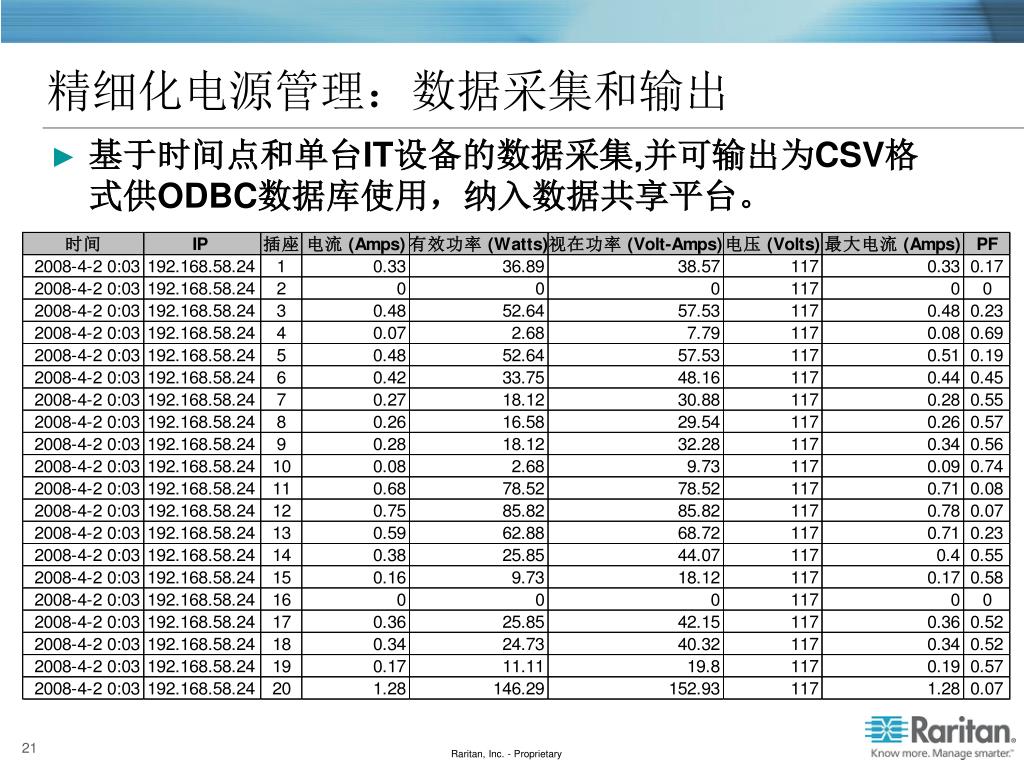

  21. 精细化电源管理：数据采集和输出 • 基于时间点和单台IT设备的数据采集,并可输出为CSV格式供ODBC数据库使用，纳入数据共享平台。 21

  22. 议程 宏观需求与用户契合 Raritan智能电源管理产品特性 智能电源管理器_Dominion PX 电源集中监控分析平台_Power IQ 客户价值及应用实例 22

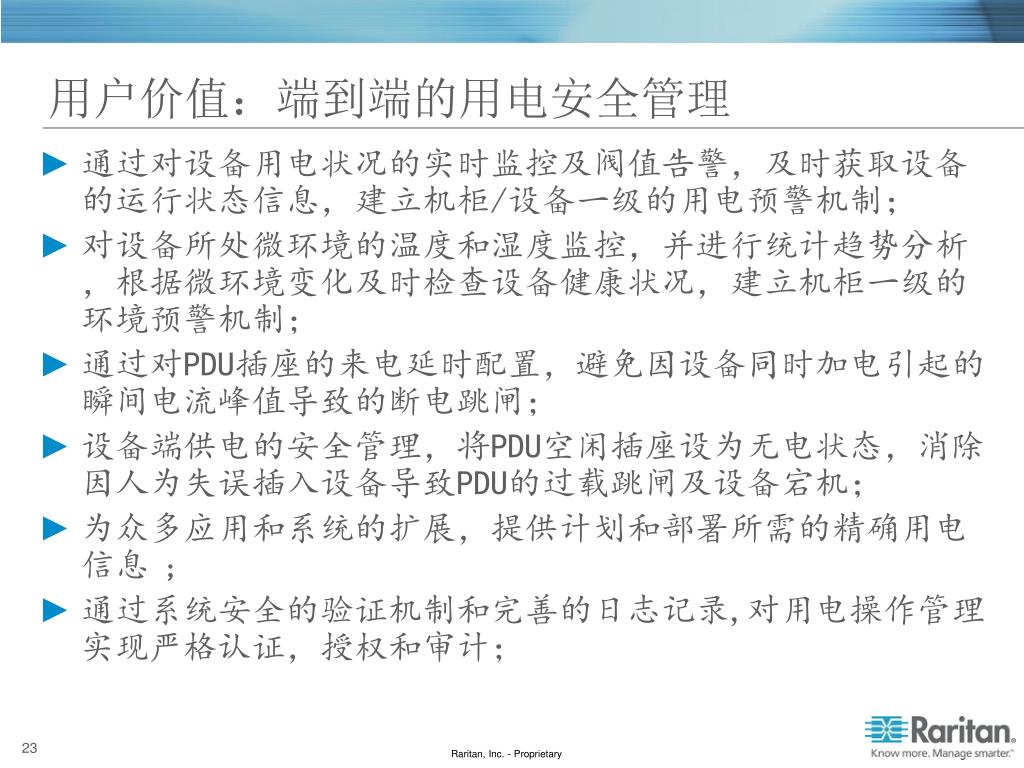

  23. 用户价值：端到端的用电安全管理 通过对设备用电状况的实时监控及阀值告警，及时获取设备的运行状态信息，建立机柜/设备一级的用电预警机制； 对设备所处微环境的温度和湿度监控，并进行统计趋势分析，根据微环境变化及时检查设备健康状况，建立机柜一级的环境预警机制； 通过对PDU插座的来电延时配置，避免因设备同时加电引起的瞬间电流峰值导致的断电跳闸； 设备端供电的安全管理，将PDU空闲插座设为无电状态，消除因人为失误插入设备导致PDU的过载跳闸及设备宕机； 为众多应用和系统的扩展，提供计划和部署所需的精确用电信息; 通过系统安全的验证机制和完善的日志记录,对用电操作管理实现严格认证，授权和审计； 23

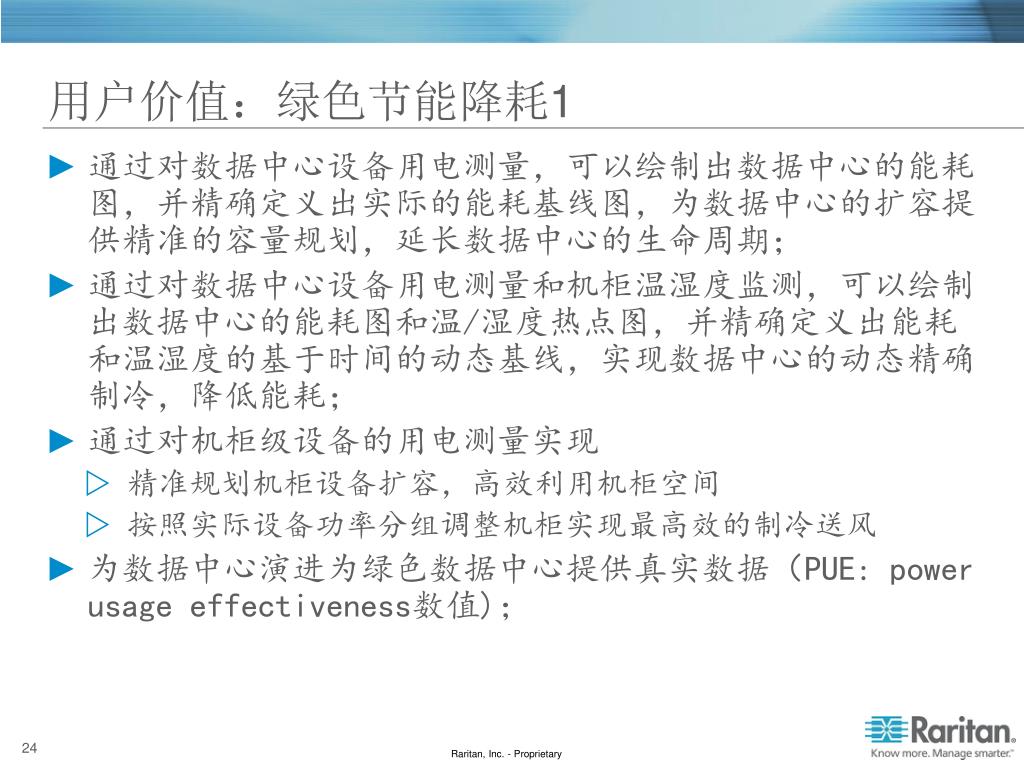

  24. 用户价值：绿色节能降耗1 通过对数据中心设备用电测量，可以绘制出数据中心的能耗图，并精确定义出实际的能耗基线图，为数据中心的扩容提供精准的容量规划，延长数据中心的生命周期； 通过对数据中心设备用电测量和机柜温湿度监测，可以绘制出数据中心的能耗图和温/湿度热点图，并精确定义出能耗和温湿度的基于时间的动态基线，实现数据中心的动态精确制冷，降低能耗； 通过对机柜级设备的用电测量实现 精准规划机柜设备扩容，高效利用机柜空间 按照实际设备功率分组调整机柜实现最高效的制冷送风 为数据中心演进为绿色数据中心提供真实数据（PUE: power usage effectiveness数值)； 24

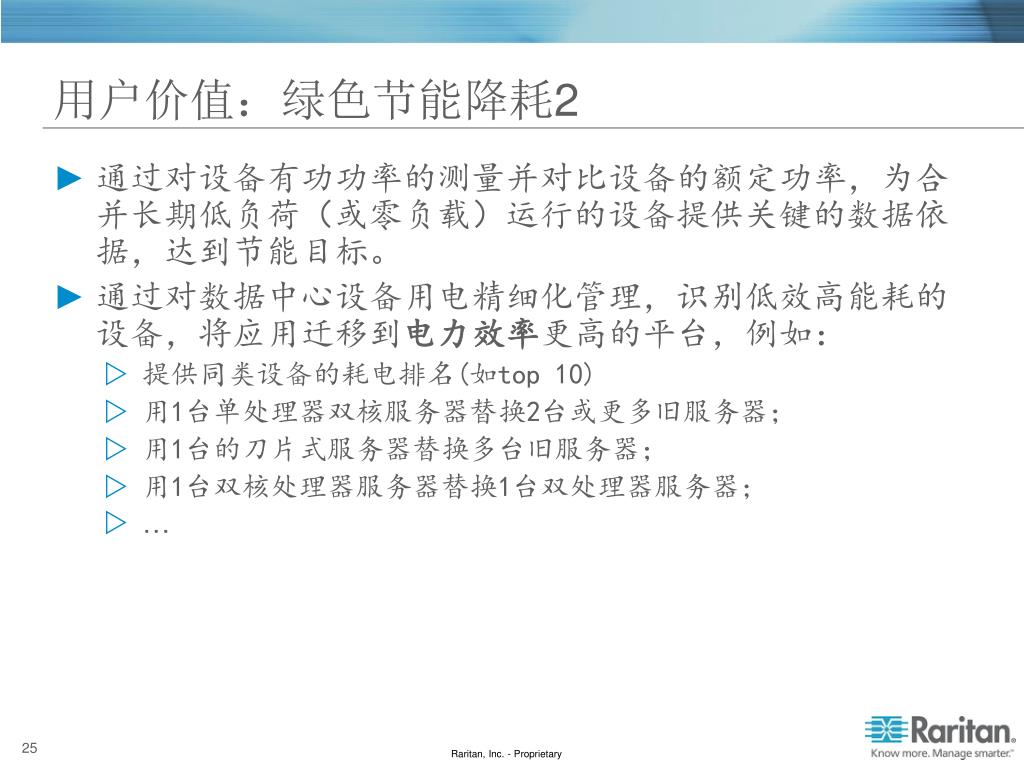

  25. 用户价值：绿色节能降耗2 • 通过对设备有功功率的测量并对比设备的额定功率，为合并长期低负荷（或零负载）运行的设备提供关键的数据依据，达到节能目标。 • 通过对数据中心设备用电精细化管理，识别低效高能耗的设备，将应用迁移到电力效率更高的平台，例如： • 提供同类设备的耗电排名(如top 10) • 用1台单处理器双核服务器替换2台或更多旧服务器； • 用1台的刀片式服务器替换多台旧服务器； • 用1台双核处理器服务器替换1台双处理器服务器； • … 25

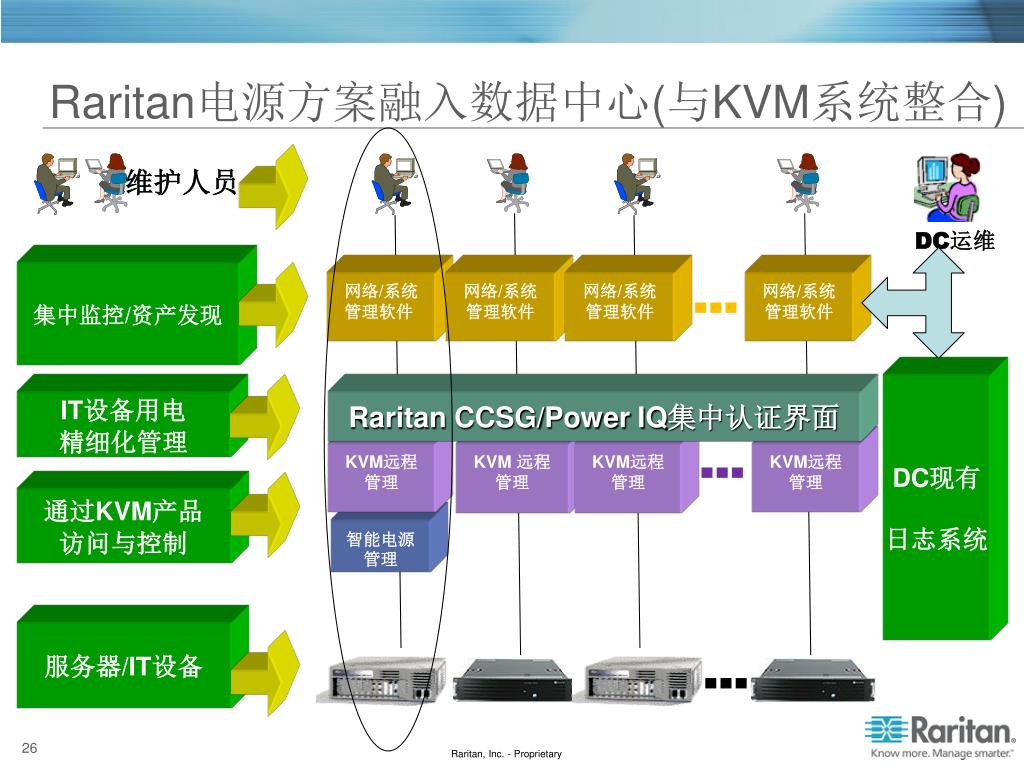

  26. Raritan电源方案融入数据中心(与KVM系统整合) 维护人员 DC运维 集中监控/资产发现 … 网络/系统管理软件 网络/系统管理软件 网络/系统管理软件 网络/系统管理软件 DC现有 日志系统 Raritan CCSG/Power IQ集中认证界面 IT设备用电 精细化管理 … KVM远程管理 KVM 远程管理 KVM远程管理 KVM远程管理 通过KVM产品 访问与控制 智能电源管理 服务器/IT设备 … 26

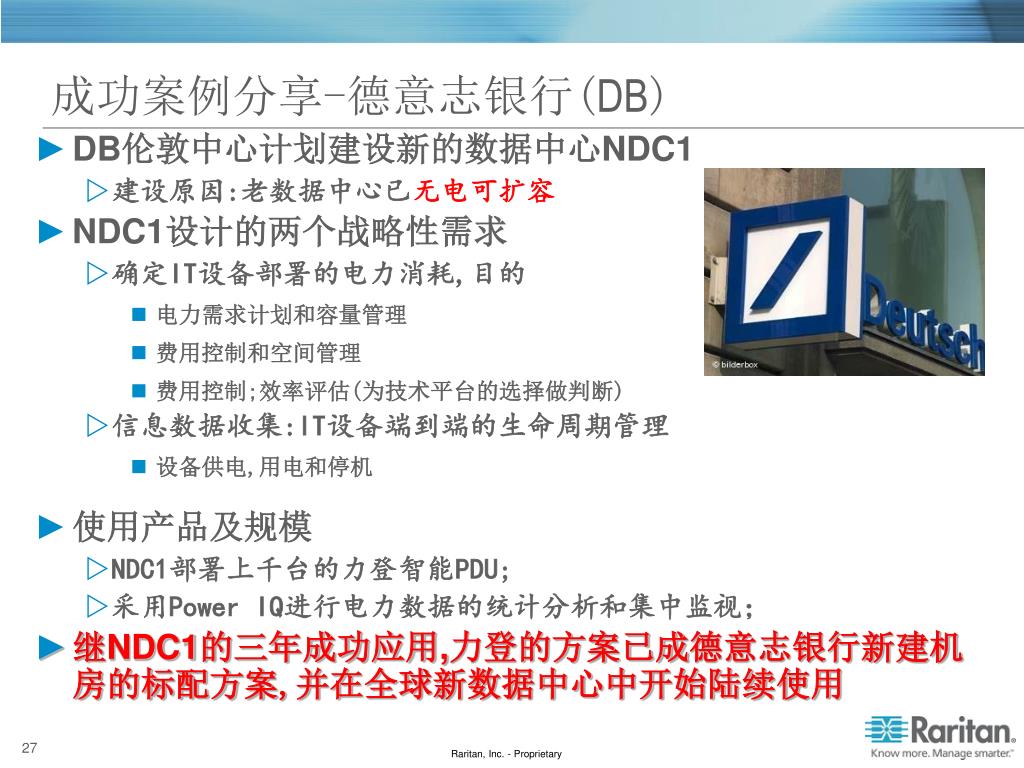

  27. 成功案例分享-德意志银行(DB) • DB伦敦中心计划建设新的数据中心NDC1 • 建设原因:老数据中心已无电可扩容 • NDC1设计的两个战略性需求 • 确定IT设备部署的电力消耗,目的 • 电力需求计划和容量管理 • 费用控制和空间管理 • 费用控制;效率评估(为技术平台的选择做判断) • 信息数据收集:IT设备端到端的生命周期管理 • 设备供电,用电和停机 • 使用产品及规模 • NDC1部署上千台的力登智能PDU; • 采用Power IQ进行电力数据的统计分析和集中监视； • 继NDC1的三年成功应用,力登的方案已成德意志银行新建机房的标配方案,并在全球新数据中心中开始陆续使用 27

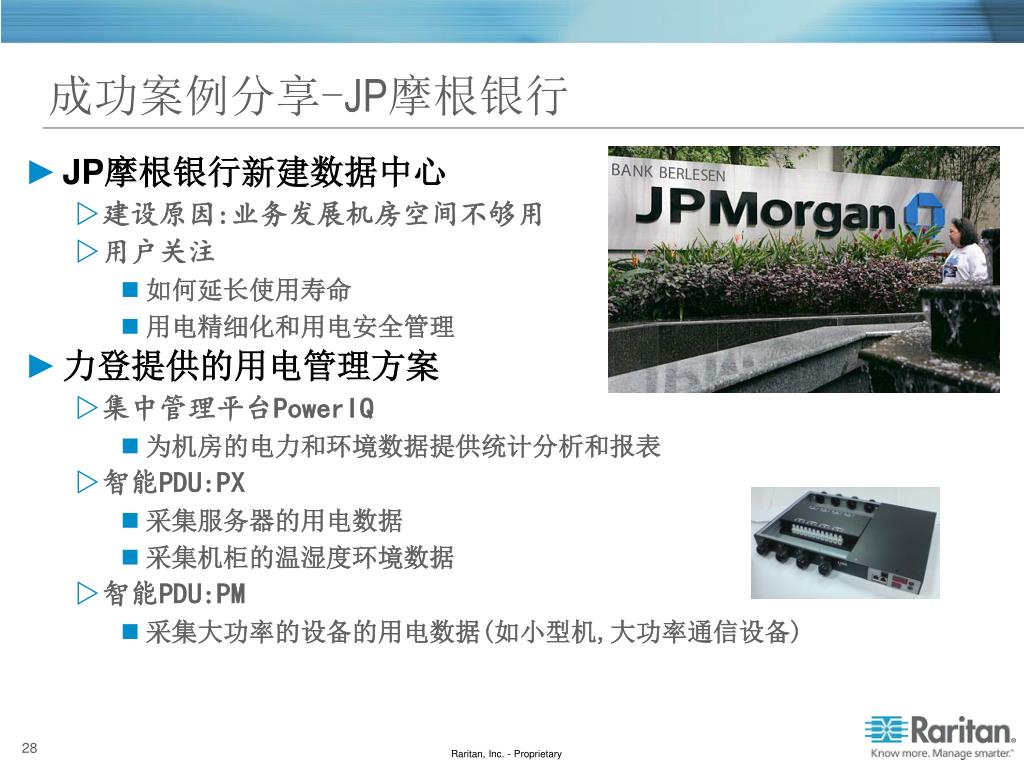

  28. 成功案例分享-JP摩根银行 • JP摩根银行新建数据中心 • 建设原因:业务发展机房空间不够用 • 用户关注 • 如何延长使用寿命 • 用电精细化和用电安全管理 • 力登提供的用电管理方案 • 集中管理平台PowerIQ • 为机房的电力和环境数据提供统计分析和报表 • 智能PDU:PX • 采集服务器的用电数据 • 采集机柜的温湿度环境数据 • 智能PDU:PM • 采集大功率的设备的用电数据(如小型机,大功率通信设备) 28

  29. Thank You Questions?
