ÓPTICA

1. ÓPTICA

2. Óptica Instrumentos ópticos Tipos • Projeção:imagem final real. • Observação:imagem final virtual.

3. Óptica –Instrumento Ópticos Projeção -Projetor de slides / multimídia

4. Óptica –Instrumento Ópticos Projeção -Máquina fotográfica

5. Óptica –Instrumento Ópticos Projeção -Máquina fotográfica: Importante: Objetiva – Lente Convergente Diafragma – Orifício através do qual a luz entra na máquina Filme – Local onde as imagens são projetadas

6. Óptica –Instrumento Ópticos Projeção - Olho Humano:

7. Óptica –Instrumento Ópticos Projeção – Conclusão: Para poder projetar uma imagem em algum anteparo esta tem que ser REAL (“Luz de verdade”).

8. Óptica –Instrumento Ópticos Observação- Lupa ou microscópio simples:

9. Óptica –Instrumento Ópticos Observação - Lupa ou microscópio simples:

10. Óptica –Instrumento Ópticos Observação - Microscópio composto: Obs.: A imagem da Lente 1 é o objeto da lente 2

11. Óptica –Instrumento Ópticos Observação - Microscópio composto: Comentários: O aumento total do sistema pode ser calculado através do produto dos aumentos de cada lente: Atotal = Aobjetiva . Aocular

12. Óptica –Instrumento Ópticos Observação – Luneta:

13. Óptica –Instrumento Ópticos Observação - Comentários: Todos instrumentos ópticos de observação apresentam IMAGENS FINAIS VIRTUAIS.

14. 1 C= f 1 V= f Óptica Vergência ou convergência É uma grandeza definida pelo inverso da distância focal: ou

15. 1 1 m [ f ] Óptica –Vergência/Convergência Unidade de medida (S.I) [ f ] = m (metro) [V] = [ C ] = = = di (dioptria = “grau”)

16. Óptica –Vergência/Convergência Comentários: Quanto maior a convergência da lente, maior a sua capacidade de desviar a luz que sobre ela incide. V apresenta o mesmo sinal de f: f > 0 → V > 0 → Lente Convergente f < 0 → V < 0 → Lente Divergente

17. Óptica –Vergência/Convergência Associação justaposta de lentes:

18. Veq = V1 + V2 + V3.... 1 1 1 1 .... + + = feq f1 f2 f3 Óptica –Vergência/Convergência Associação justaposta de lentes:

19. R1 1 = . V= f R2 nL 1 1 + -1 nMEIO R1 R2 Óptica Equação dos Fabricantes de Lente:

20. Óptica - Equação dos Fabricantes de Lente Comentários Sinais dos raios: Face convexa→R > 0 Face côncava → R < 0 Face plana → R →∞

21. Óptica - Equação dos Fabricantes de Lente Onde: nL→ Índice de refração da lente. nMEIO→ Índice de refração do meio. R1 e R2→ Raios das faces.

22. Óptica - Equação dos Fabricantes de Lente Extra: A lente plano-convexa L divide o cilindro da figura em duas regiões, A e B. Quando existe ar em A e B, os raios que incidem na lente, paralelos ao eixo do cilindro, ao emergir, convergem para o ponto X. Sendo a lente de vidro, cujo índice de refração é 1,5, explique o que ocorre com o ponto de convergência nos seguintes casos:

23. Óptica - Equação dos Fabricantes de Lente a) coloca-se água (n = 1,3) em A. b) coloca-se água (n = 1,3) em B. c) coloca-se sulfeto de carbono (n = 1,7) em A. d) coloca-se sulfeto de carbono (n = 1,7) em B.

25. Óptica da visão

26. Óptica –Óptica da Visão Olho Humano

27. Óptica –Óptica da Visão Descrição: Córnea: primeiro contato da luz com o olho. É onde ocorre a maior refração devido a maior diferença entre os índices de refração fora do olho e dentro.

28. Óptica –Óptica da Visão Descrição: Pupila: é a parte preta do olho. Controla a quantidade de luz que entra. Seu tamanho é determinado pela íris. Íris: tem a função de controlar o tamanho da pupila.

29. Óptica –Óptica da Visão Descrição: Cristalino: é uma lente convergente. Tem a função de formar as imagens na retina.

30. Óptica –Óptica da Visão Descrição: Músculos ciliares: controlam a convergência do cristalino. Se contraem quando ele precisa focalizar um objeto próximo e relaxam para ele focalizar um objeto distante.

31. Óptica –Óptica da Visão Descrição: Retina: é o local onde se formam as imagens (reais). Nervo Óptico: envia as sensações da retina (impulsos elétricos) ao cérebro.

32. Óptica –Óptica da Visão Observação: Olho x Máquina fotográfica

33. Óptica –Óptica da Visão Formação das imagens dentro do olho

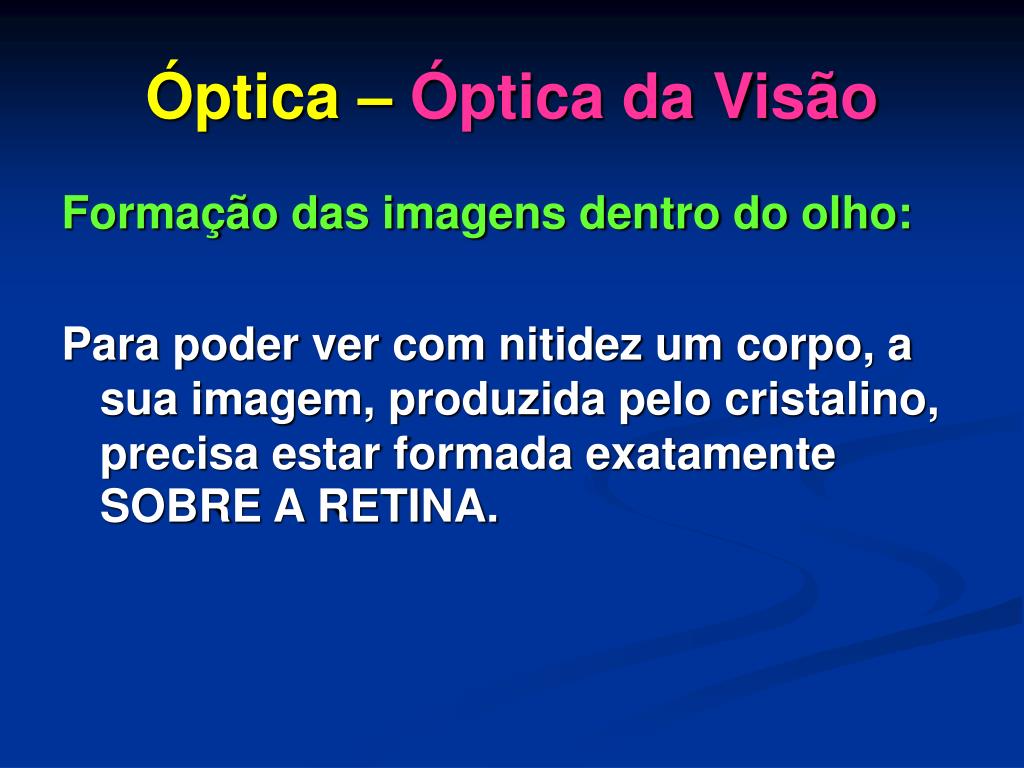

34. Óptica –Óptica da Visão Formação das imagens dentro do olho: Para poder ver com nitidez um corpo, a sua imagem, produzida pelo cristalino, precisa estar formada exatamente SOBRE A RETINA.

35. Óptica –Óptica da Visão Representação do olho

36. Óptica –Óptica da Visão

37. Óptica –Óptica da Visão Característica de um olho “normal”: Ponto próximo: menor distância que pode ser visualizada com nitidez → 25cm Ponto remoto:maior distância que pode ser visualizada com nitidez → infinito

38. Óptica –Óptica da Visão Característica de um olho “normal”:

39. Óptica –Óptica da Visão Característica de um olho “normal”: A região entre os pontos PP e PR é chamada de zona de acomodação e pode mudar de pessoa para pessoa e também em função de algum problema na visão.

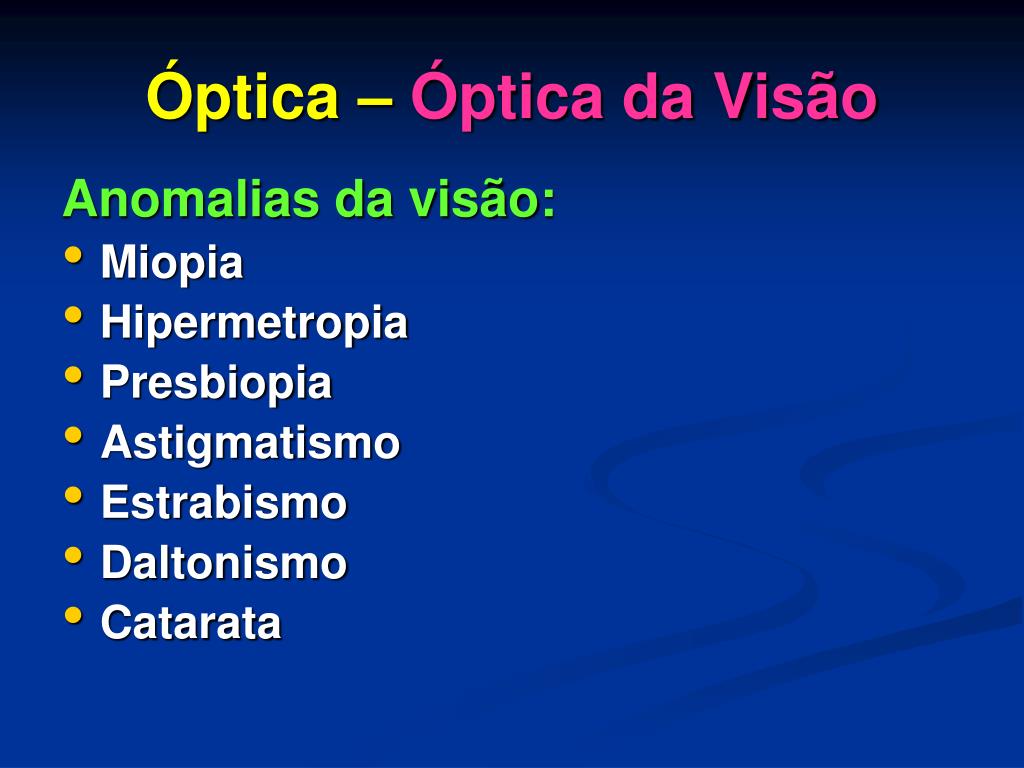

40. Óptica –Óptica da Visão Anomalias da visão: • Miopia • Hipermetropia • Presbiopia • Astigmatismo • Estrabismo • Daltonismo • Catarata

41. Óptica –Óptica da VisãoAnomalias da visão Miopia:Dificuldade para visualizar com nitidez objetos distantes.

42. Óptica –Óptica da VisãoAnomalias da visão Local do Problema: CRISTALINO

43. Óptica –Óptica da VisãoAnomalias da visão Miopia: Correção:Lente divergente. Olho com miopia Corrigido por lente divergente

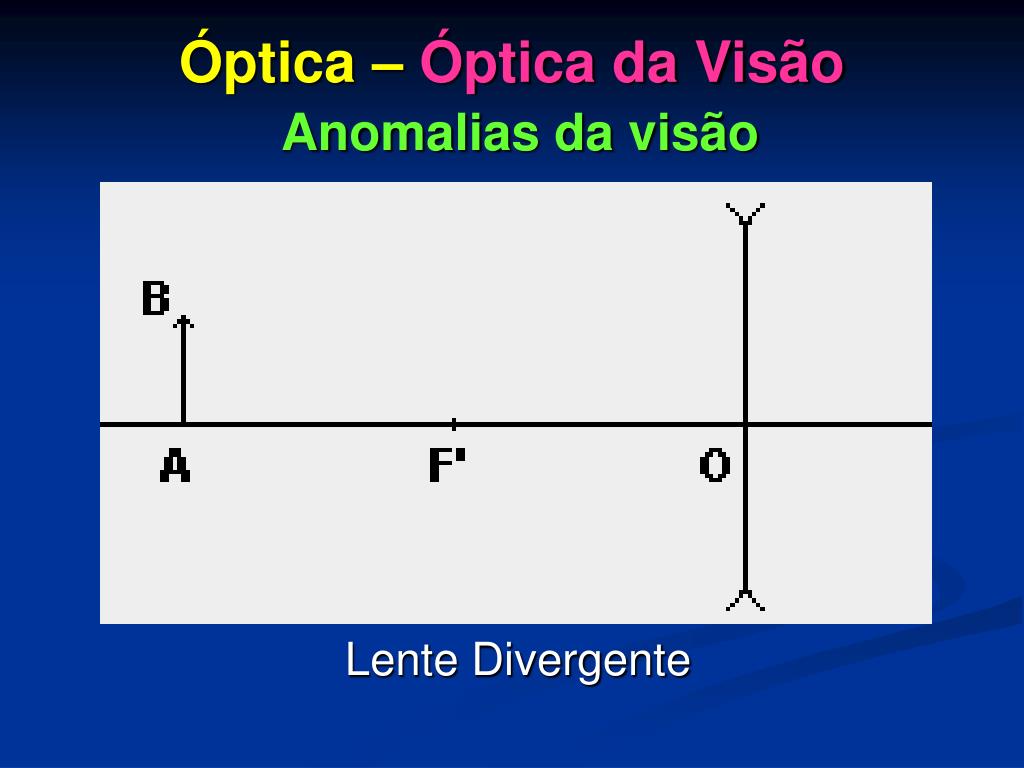

44. Óptica –Óptica da VisãoAnomalias da visão Lente Divergente

45. Óptica –Óptica da VisãoAnomalias da visão Lente Divergente

46. f = - PR Óptica –Óptica da VisãoAnomalias da visão Miopia Equação: Onde: f → Abscissa do Foco PR→ Ponto Remoto -→ Lente Divergente

47. Óptica –Óptica da VisãoAnomalias da visão Hipermetropia:Dificuldade para observar objetos próximos.

48. Óptica –Óptica da VisãoAnomalias da visão Local do Problema: CRISTALINO

49. Óptica –Óptica da VisãoAnomalias da visão Hipermetropia: Correção: Lente Convergente Olho com Hipermetropia Corrigido por lente convergente

50. Óptica –Óptica da VisãoAnomalias da visão Lente convergente
