Presentation Transcript

  1. 模具数字化设计与制造 项目二复杂型芯塑料模具设计与加工 威海职业学院工业技术系

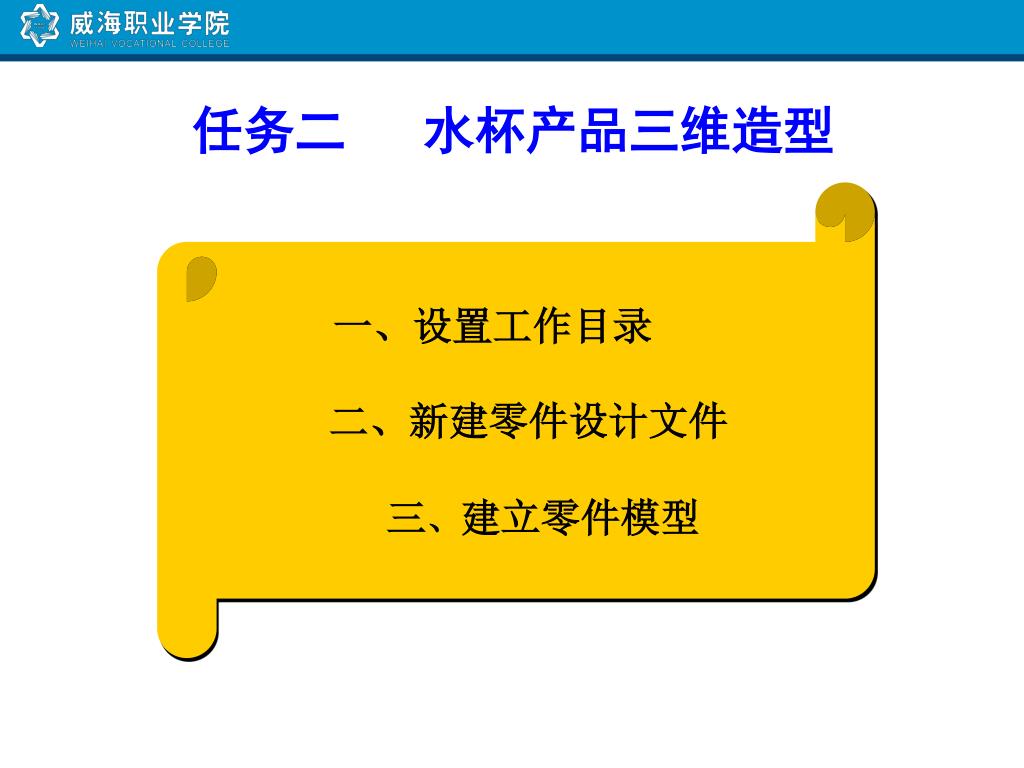

  2. 任务二　 水杯产品三维造型 一、设置工作目录 二、新建零件设计文件 三、建立零件模型

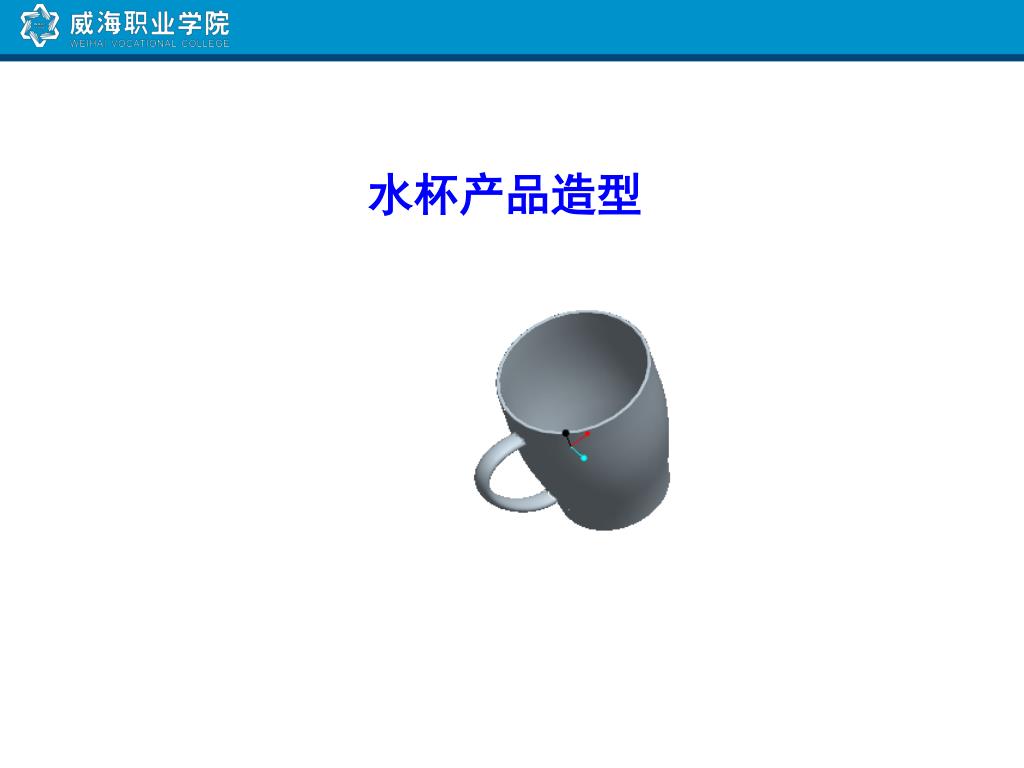

  3. 水杯产品造型

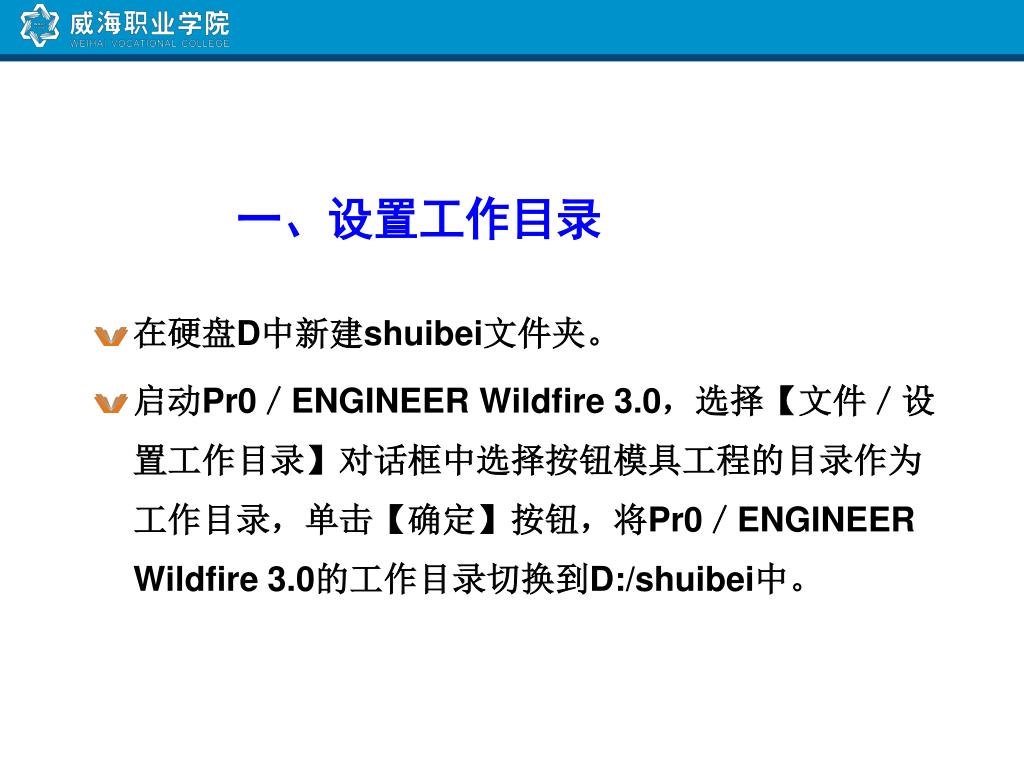

  4. 一、设置工作目录 在硬盘D中新建shuibei文件夹。 启动Pr0／ENGINEER Wildfire 3.0，选择【文件／设置工作目录】对话框中选择按钮模具工程的目录作为工作目录，单击【确定】按钮，将Pr0／ENGINEER Wildfire 3.0的工作目录切换到D:/shuibei中。

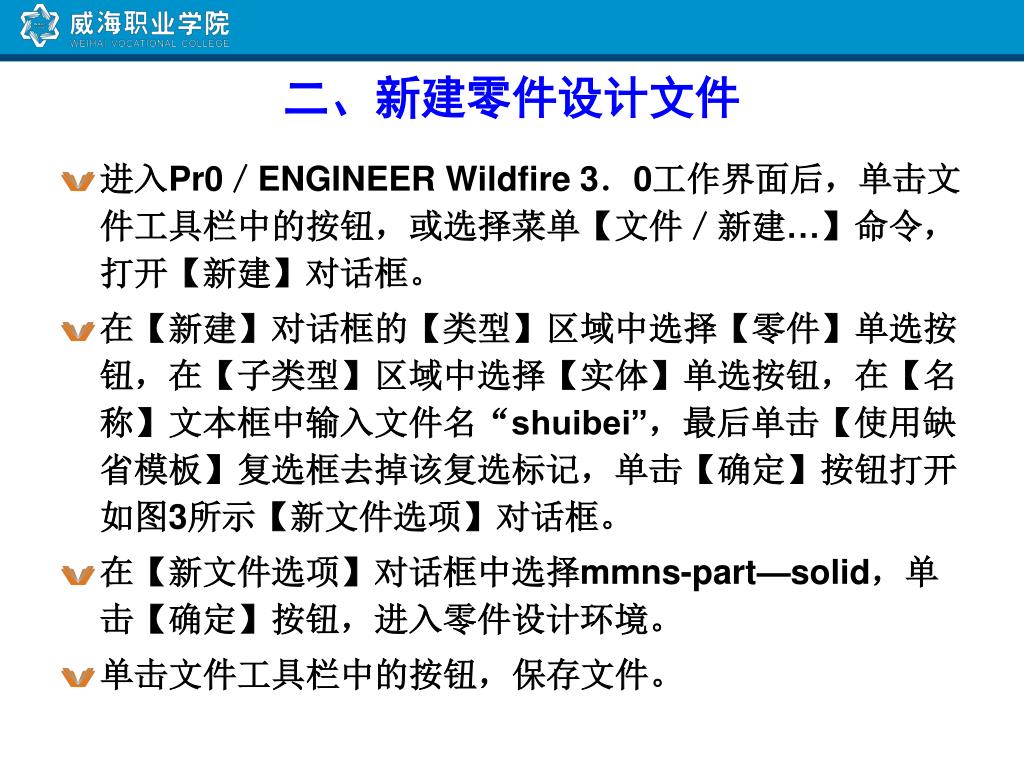

  5. 二、新建零件设计文件 进入Pr0／ENGINEER Wildfire 3．0工作界面后，单击文件工具栏中的按钮，或选择菜单【文件／新建…】命令，打开【新建】对话框。 在【新建】对话框的【类型】区域中选择【零件】单选按钮，在【子类型】区域中选择【实体】单选按钮，在【名称】文本框中输入文件名“shuibei”，最后单击【使用缺省模板】复选框去掉该复选标记，单击【确定】按钮打开如图3所示【新文件选项】对话框。 在【新文件选项】对话框中选择mmns-part—solid，单击【确定】按钮，进入零件设计环境。 单击文件工具栏中的按钮，保存文件。

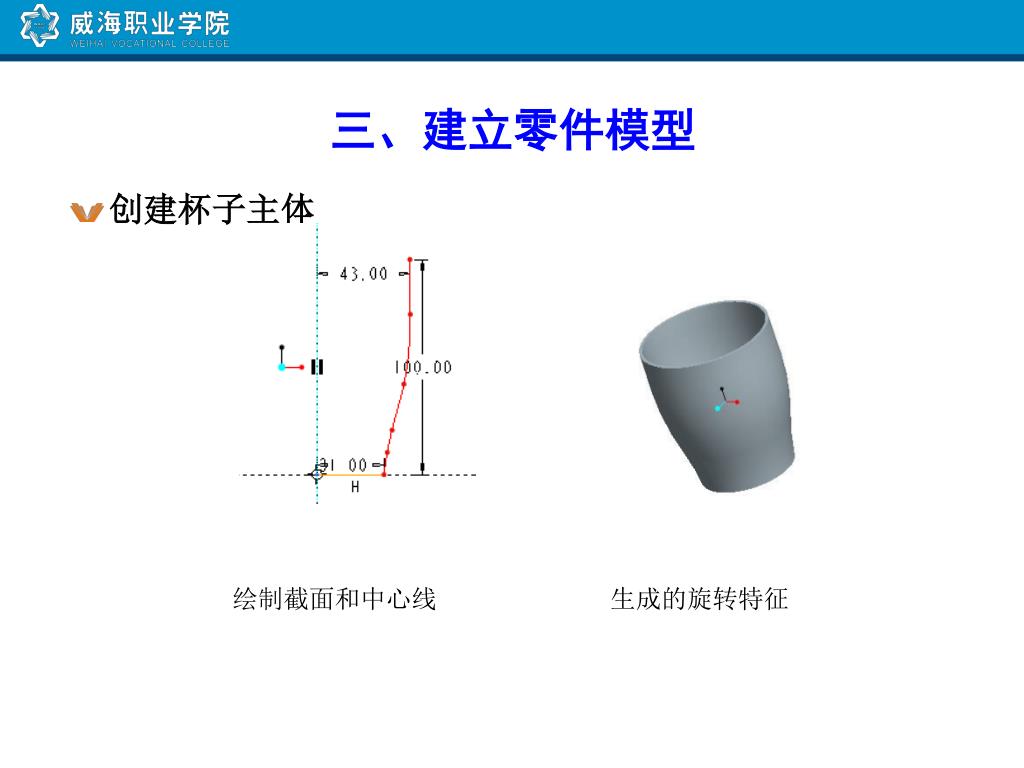

  6. 三、建立零件模型 创建杯子主体 绘制截面和中心线 生成的旋转特征

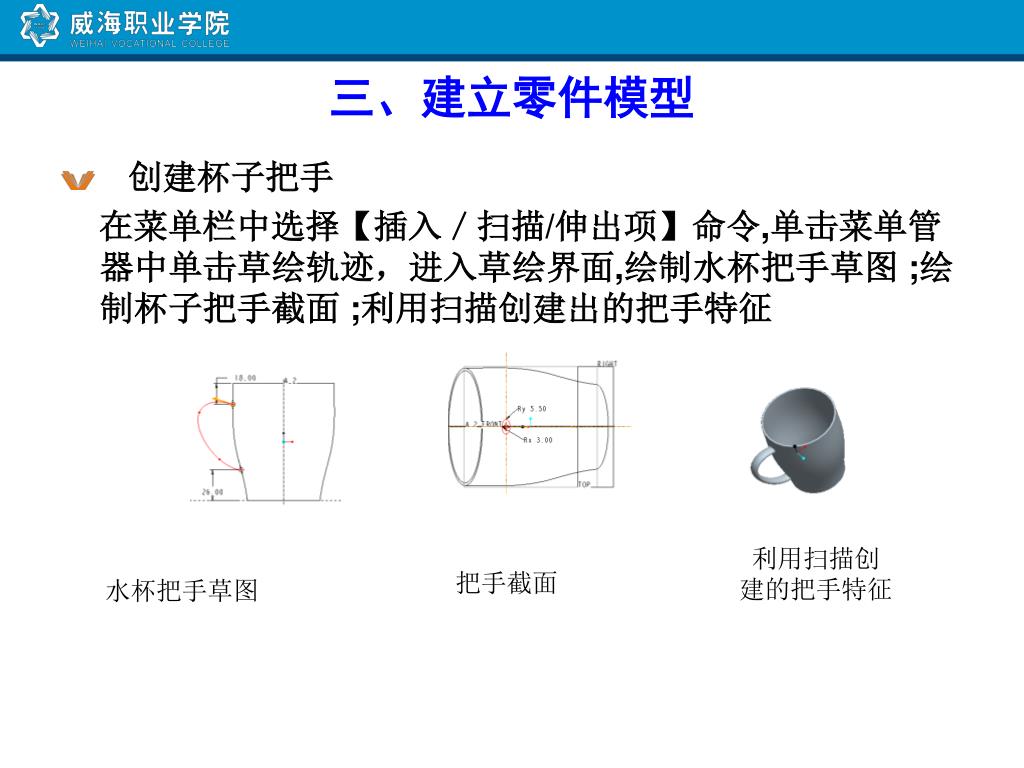

  7. 三、建立零件模型 创建杯子把手 在菜单栏中选择【插入／扫描/伸出项】命令,单击菜单管器中单击草绘轨迹，进入草绘界面,绘制水杯把手草图 ;绘制杯子把手截面 ;利用扫描创建出的把手特征 利用扫描创 建的把手特征 把手截面 水杯把手草图

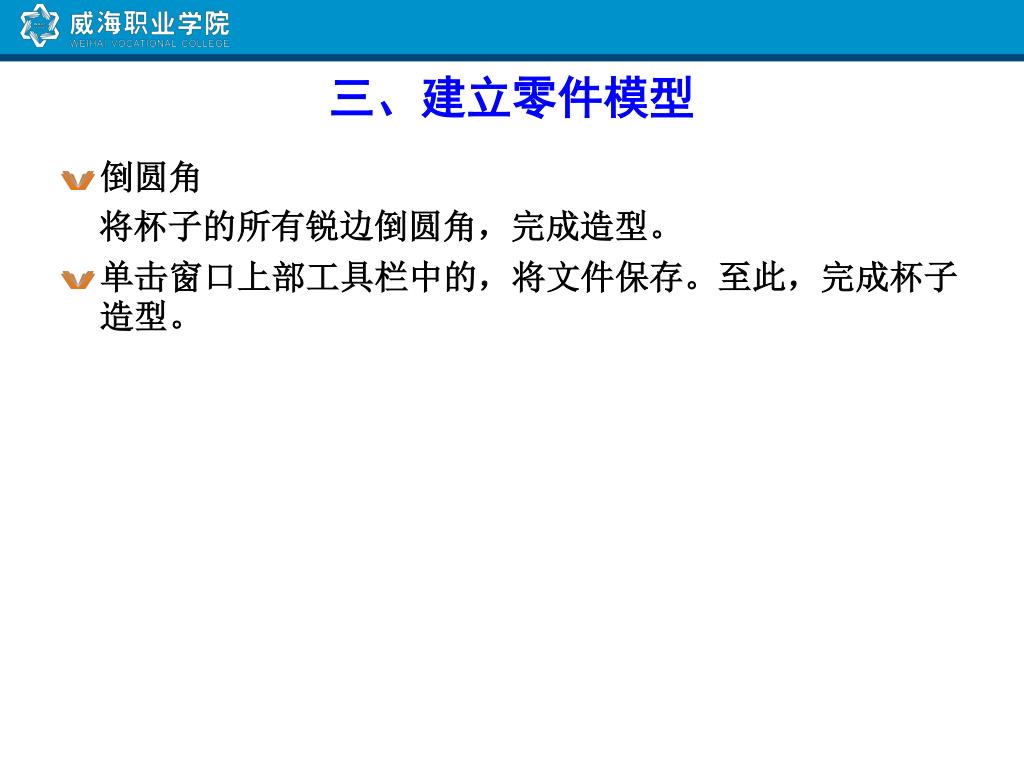

  8. 三、建立零件模型 倒圆角 将杯子的所有锐边倒圆角，完成造型。 单击窗口上部工具栏中的，将文件保存。至此，完成杯子造型。

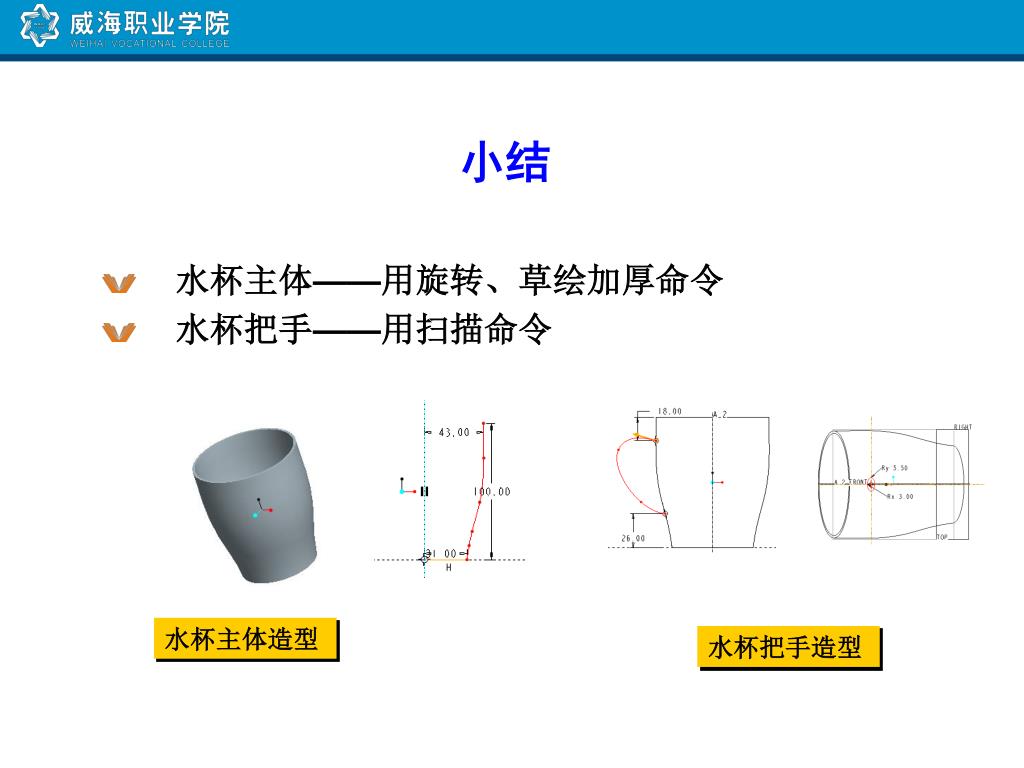

  9. 小结 　水杯主体——用旋转、草绘加厚命令 　水杯把手——用扫描命令 水杯主体造型 水杯把手造型

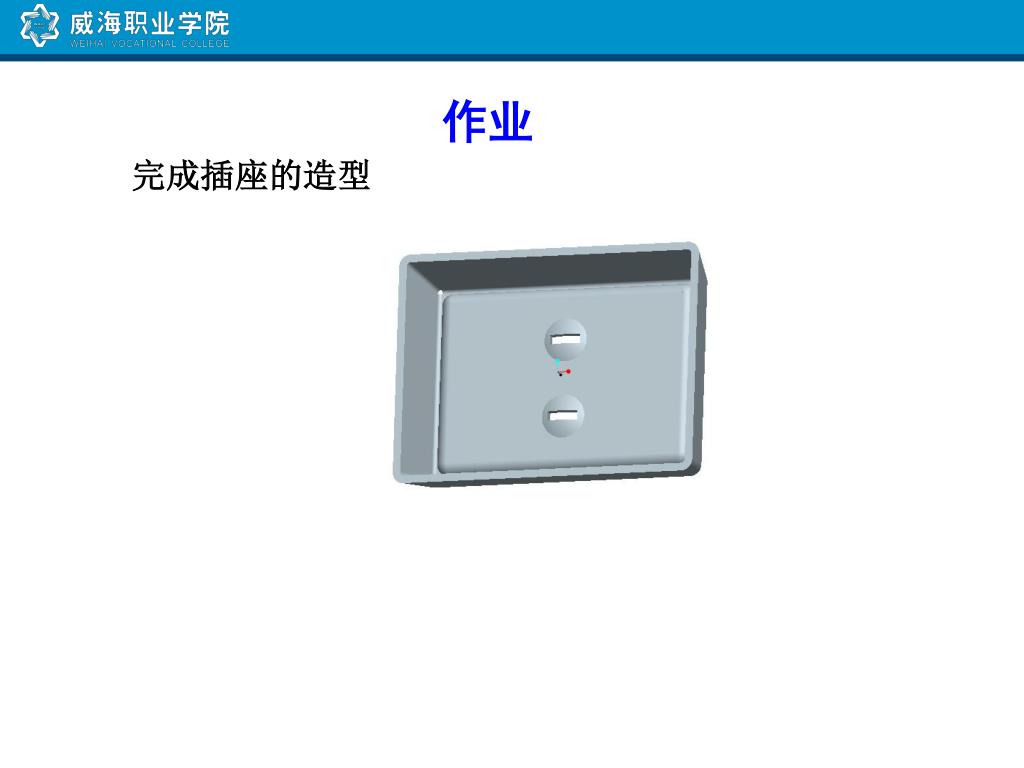

  10. 作业 完成插座的造型
