1 / 15

LED Mastbelysning

LED Mastbelysning. LED Mastbelysning. MZ-serien – LED-armaturer för mast- och höghöjdsbelysning. Ger upp till 48 000 armaturlumen 5 års funktionsgaranti elektronik, 10 år armaturhus Halverar installerad effekt jämfört med traditionell teknik Minskar drift- och underhållskostnader

azana
Download Presentation

LED Mastbelysning

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

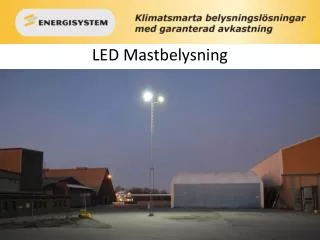

  1. LED Mastbelysning

  2. LED Mastbelysning MZ-serien – LED-armaturer för mast- och höghöjdsbelysning • Ger upp till 48 000 armaturlumen • 5 års funktionsgaranti elektronik, 10 år armaturhus • Halverar installerad effekt jämfört med traditionell teknik • Minskar drift- och underhållskostnader • Linsalternativ från 20° till 120° • Serviceintervall (L80) 50 000h • Skak- och stöttåliga • Snabbtändande, lämpar sig för styrning

  3. LED Mastbelysning Jämförelse prestanda och effektivitet Metallhalogen 2x400W Högtrycksnatrium 2x400W • Armaturljusflöde 72 300lm • Effekt inkl. drivdonsförluster 866 W* • Armaturljusutbyte 83lm/W • Färgtemperatur 2 000K • Lång tändcykel, olämplig att närvarostyra • Innehåller kvicksilver • Armaturljusflöde 40 600lm • Effekt inkl. drivdonsförluster 856 W* • Armaturljusutbyte 47lm/W • Färgtemperatur 4 500K • Lång tändcykel, olämplig att närvarostyra • Innehåller kvicksilver • Armaturljusflöde 44 000-48 000lm • Effekt inkl. drivdonsförluster 400W • Armaturljusutbyte 110-120lm/W • Färgtemperatur 4 000K / 6 000K • Snabbtändande, lämplig att närvarostyra. • Innehåller inget kvicksilver Mest energieffektiva lösningen. Bäst investering sett över tid. *detta avser ny armatur, 2x400W-armaturer med ett par år på nacken har ofta 960W totaleffekt på grund av högre drivdonsförluster

  4. LED Mastbelysning Jämförelse serviceintervall Metallhalogen 2x400W Högtrycksnatrium 2x400W • Efter 5 000h (1,1 år via skymningsrelä) återstår 80 % av ljusflödet. Efter 11 000h (2,5 år via skymningsrelä) har 20 % av ljuskällorna slocknat. • Serviceintervall 50 000h (L80 – innebär att 80 % av armaturljusflödet återstår). Det innebär 11,5 år via skymningsrelä. • Funktionsgaranti 5 år elektronik, 10 år armaturhus. • Komplett sortiment av utbytesdelar finns. • Energisystem kan också erbjuda utbytesarmatur i fördelaktigt utbytesprogram när armaturbyte blir aktuellt. • Efter 28 000h, (6,4 år via skymningsrelä) har 20 % av ljuskällorna slocknat. Lösningen med kortast underhållsintervaller och högst underhållskostnader Lösningen med längst underhållsintervaller

  5. LED Mastbelysning Jämförelse i LCC-kalkyl 15 år, 1 armatur-MZ är den bästa investeringen

  6. LED Mastbelysning Det finns goda möjligheter att göra en bra affär även då man byter ut fullt fungerande armaturer med konventionell teknik mot MZ

  7. LED Mastbelysning Vitt ljus vs gult ljus Vitt ljus Gult ljus • Lägre färgtemperaturer betecknas som varmare. En glödlampa ligger på 2 500K och högtrycksnatrium ligger kring 2 000K. • Varmt, gult ljus uppfattar vi som behagligt och mysigt. Det påminner om stearinljus och dämpad sovrumsbelysning. I naturen återfinns det gula, varma ljuset vid skymning – vilket är den naturliga förklaringen till att vi blir trötta av det. • Väldigt varmt ljus (under 2 500K) gör det svårt att uppfatta färger och kontraster. • Ljusfärg kring 5 000 – 6 500K liknar dagsljus i färgtemperatur. • Ljusfärgen styr vår dygnsrytm och vitt ljus upplevs som uppiggande eftersom det efterliknar solljuset dagtid. • I vitare / kallare ljus är det enklare att uppfatta färger och kontraster än i gult / varmt ljus. • Vitt ljus upplevs, vid samma luxvärde, som ljusare än gult ljus. Lämplig arbetsplatsbelysning Olämplig arbetsplatsbelysning

  8. LED Mastbelysning Vitt ljus vs gult ljus Arbetsmiljöverket har föreskrifter angående belysning på olika typer av arbetsplatser. Detta är ett exempel ur deras skrift om hamnarbete (ISBN 91-7930-409-5): ”Ljuskällors återgivning av färg skall vara lämplig för arbetsuppgiften. Belysning skall vara utformad så att varningsskyltar, nödstoppsdon och liknande lätt uppfattas.” Gult ljus är ur säkerhetssynpunkt inget alternativ på en arbetsplats.

  9. LED Mastbelysning Installationsbilder MZ-sortimentet Norrköpings Hamn Öhmansterminalen

  10. LED Mastbelysning Installationsbilder MZ-sortimentet Kranbelysning SSAB

  11. LED Mastbelysning Installationsbilder MZ-sortimentet Yara Norrköping

  12. LED Mastbelysning Installationsbilder MZ-sortimentet Monier Roofing

  13. LED Mastbelysning Installationsbilder MZ-sortimentet Norrköpings Hamn Pampusterminalen

  14. LED Mastbelysning • Kontakta oss! Vi hjälper dig med: • Projekteringshjälp • Ljusberäkning • Besparingskalkyl • Lösningsförslag • Montageanvisning till elektriker • 0155-975 50 / info@energisystem.se

  15. LED Mastbelysning Tack för oss!
