Galwanometr woltomierz i amperomierz by Dagmara Pankowska&Agnieszka Mrozińska 2a

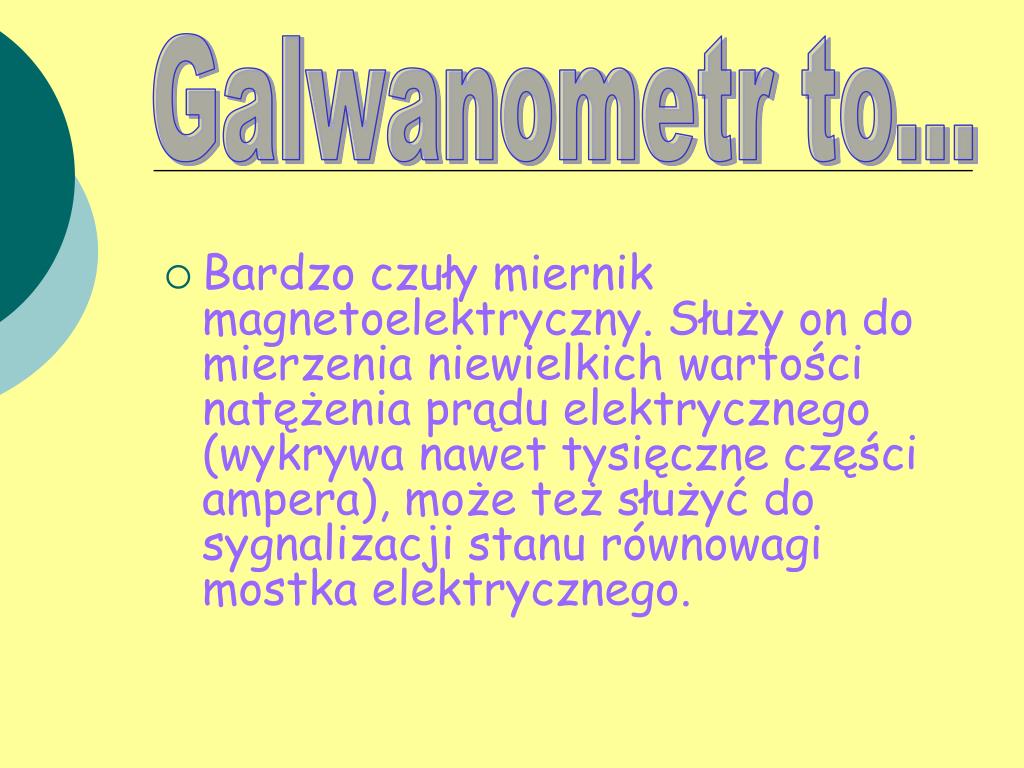

Galwanometr to... • Bardzo czuły miernik magnetoelektryczny. Służy on do mierzenia niewielkich wartości natężenia prądu elektrycznego (wykrywa nawet tysięczne części ampera), może też służyć do sygnalizacji stanu równowagi mostka elektrycznego.

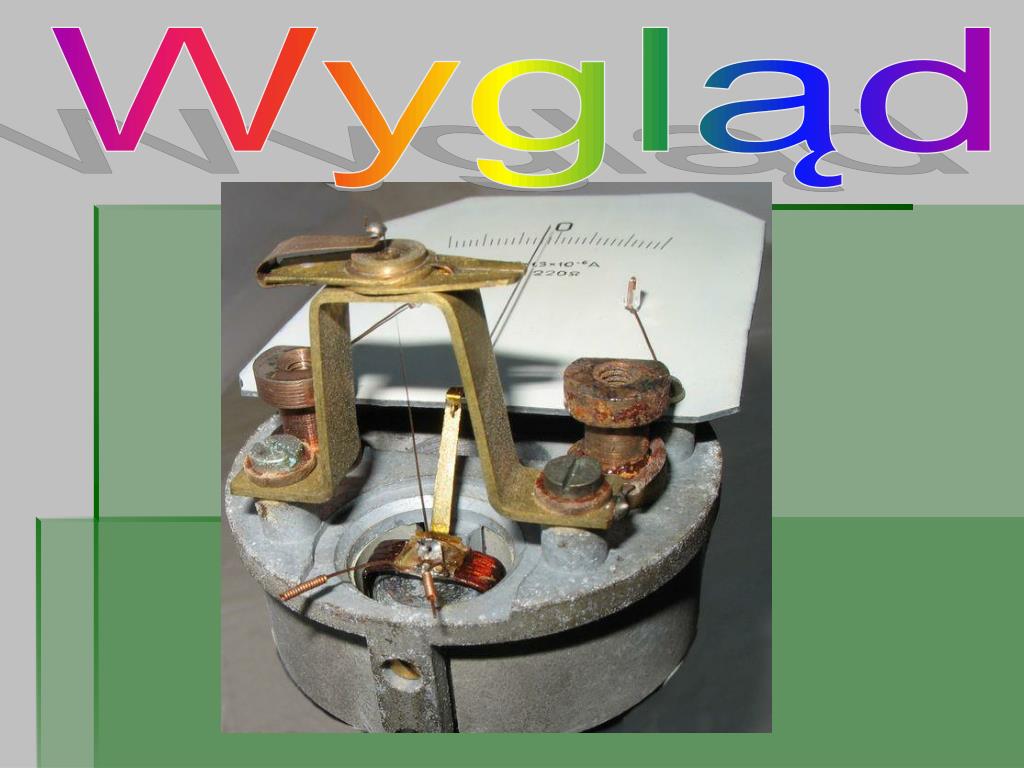

Rodzaje • Magnetoelektryczne • Strunowe • Wibracyjne • Pętlicowe • Z ruchomym magnesem • Termoelektryczne • Statyczne • Balistyczne • Pełzne • Tangensowe

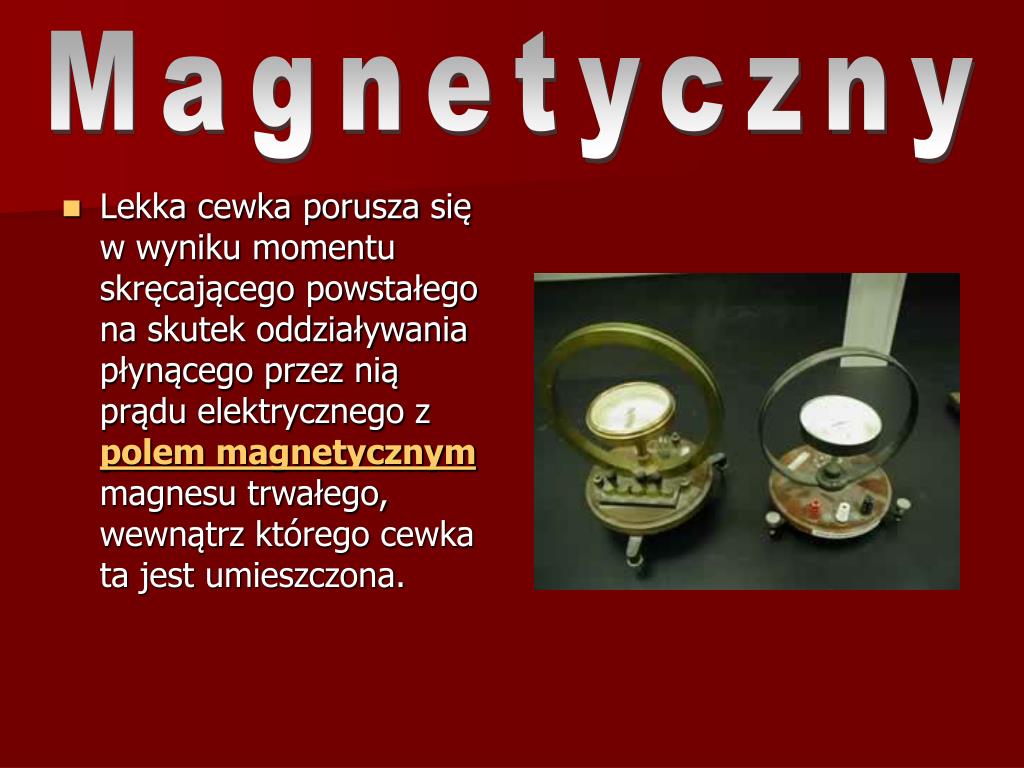

Magnetyczny • Lekka cewka porusza się w wyniku momentu skręcającego powstałego na skutek oddziaływania płynącego przez nią prądu elektrycznego z polem magnetycznym magnesu trwałego, wewnątrz którego cewka ta jest umieszczona.
Strunowy • W 1903 roku został wynaleziony galwanometr strunowy, mierzący słabe prądy podskórne. • Einthoven przystosował to urządzenie do badania pracy serca, tak aby tworzyło jej graficzny zapis, który nazwał elektrokardiogramem. W 1924 roku otrzymał Nagrodę Nobla w dziedzinie medycyny i fizjologii.
Tangensowy • Zbudowany w formie ustawionego pionowo przewodu w kształcie koła z umieszczoną wewnątrz igłą magnetyczną; tangens kąta odchylenia igły pod wpływem prądu przepływającego przez przewodnik jest proporcjonalny do natężenia tego prądu.
Balistyczny • Balistyczny służy do pomiaru krótkich impulsów prądowych (Balistyczny pomiar).

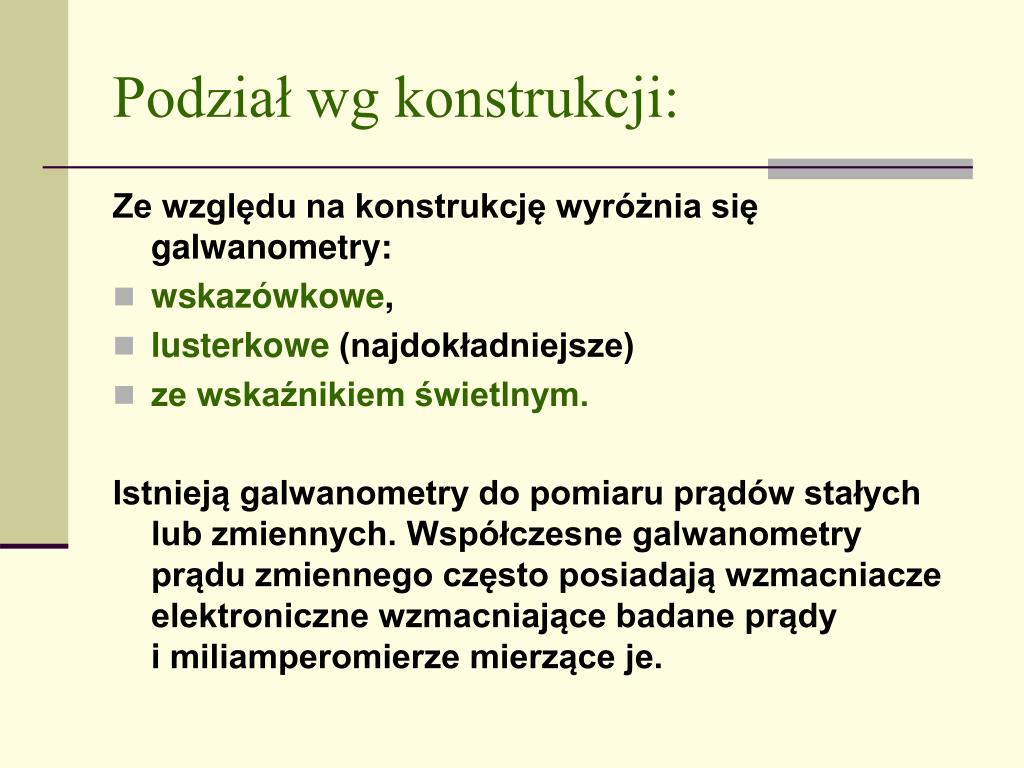

Podział wg konstrukcji: Ze względu na konstrukcję wyróżnia się galwanometry: • wskazówkowe, • lusterkowe (najdokładniejsze) • ze wskaźnikiem świetlnym. Istnieją galwanometry do pomiaru prądów stałych lub zmiennych. Współczesne galwanometry prądu zmiennego często posiadają wzmacniacze elektroniczne wzmacniające badane prądy i miliamperomierze mierzące je.
Amperomierz • Przyrząd do pomiaru natężenia prądu elektrycznego. W przypadku prądu stałego lub wolnozmiennego mierzy wartość chwilową natężenia, zaś przy pomiarach prądu przemiennego - wartość skuteczną (rzadziej średnią).
Rodzaje amperomierzy • Pomiaru natężenia prądu dokonuje się poprzez oddziaływanie przewodnika z prądem i pola magnetycznego budując następujące rodzaje amperomierzy: • magnetoelektryczny • elektromagnetyczny • elektrodynamiczny • indukcyjny
Informacje o amperomierzu • Amperomierz jest włączany szeregowo w obwód elektryczny. • Amperomierze mierząc prąd zmienny w zależności od typu amperomierza mierzą wartość średnią prądu (magnetoelektryczny) lub wartość skuteczną (elektrodynamiczne, elektromagnetyczne, indukcyjne, cieple i termoelektryczne).
Woltomierz • Przyrząd pomiarowy za pomocą którego mierzy się napięcie elektryczne (jednostka napięcia wolt). • Jest włączany równolegle do obwodu elektrycznego.
Woltomierz magnetoelektromagnetyczny • Woltomierz magnetoelektryczny służy do pomiaru napięć stałych. Po zastosowaniu układu prostowniczego może mierzyć również napięcia przemienne. • Zasada działania tego woltomierza polega na oddziaływaniu pola magnetycznego, wytworzonego przez prąd płynący przez cewkę, nawiniętą na część ruchomą miernika, na stałe pole magnetyczne w którym znajduje się cewka.
Woltomierz elektromagnetyczny • Woltomierz elektromagnetyczny służy do pomiaru napięć przemiennych. Ze względu na prostą budowę, a przez to niskie koszty produkcji, jest to najczęściej stosowany typ miernika, zwłaszcza w pomiarach technicznych. • Działa na zasadzie oddziaływania pola elektromagnetycznego nieruchomej cewki na rdzeń ferromagnetyczny stanowiący ruchomą część ustroju pomiarowego.
Woltomierz elektrodynamiczny • Woltomierz elektrodynamiczny ma zastosowanie przy pomiarach napięć stałych i przemiennych. Ma bardziej złożoną budowę niż woltomierz magnetoelektryczny i elektromagnetyczny, przez co jest droższy i najrzadziej stosowany. Posiada dwie cewki, ruchomą i nieruchomą, które połączone są szeregowo. • Moment pomiarowy powstaje na skutek wzajemnego oddziaływania dwóch cewek (stałej i ruchomej) przez które przepływa prąd.
Woltomierz elektrostatyczny • Woltomierz elektrostatyczny stosuje się najczęściej jako miernik laboratoryjny do pomiaru wysokich napięć. Może on mierzyć napięcia o szerokim zakresie częstotliwości i nadaje się do pomiarów napięcia stałego i przemiennego. Jest mało wrażliwy na odkształcenia sinusoidy napięcia przemiennego. • Zasada działania polega na wzajemnym oddziaływaniu ładunków elektrostatycznych zgromadzonych na elektrodach ustroju pomiarowego miernika.
