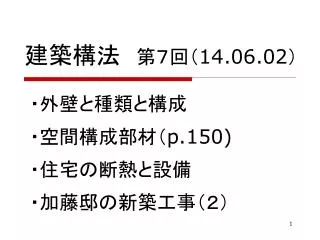

建築構法　第７回（14.06.02） ・外壁と種類と構成・空間構成部材（p.150) ・住宅の断熱と設備・加藤邸の新築工事（２）

建築構法　課題の説明 • 身近な木造２階建住宅の調査 • 提出期限：７月２１日（月）　授業日 • 提出方法：印刷したものを授業中（後）に手渡し • 返却予定：８月　４日（月）　定期試験の日 • 目的・実際に建っている「身近な木造２階建住宅」を例にして　　構法を調査することで授業内容の理解を深める・４分割法で耐力壁の充足率やバランスをチェックする　　ことで，対象住宅の耐震性を検討する

（１）建物概要と全体写真 • 木造住宅の種類（例）在来軸組構法 • 竣工年（例）平成９年１月 • 建築面積（例）７０．２０㎡ • 延べ床面積（例）１１６．３５㎡全体写真

建物の外部仕上表

建物の内部仕上表

建物の主要設備

建物の基本仕様

（２）各階平面図（必須）　壁配置を示す

（３）柱と耐力壁 • 通し柱の種類と断面　　（例）ヒノキ　 120×120 　　　　　和室は真壁で，見え掛かりは上小節 • 管柱の種類と断面　　（例）米ツガ　105×105（隅柱は通し柱と同じ） • 耐力壁の種類　　（例） 45×90　たすき掛け，片側

（４）矩形図　←調査内容の根拠 断熱材繊維強化プラスチック防水Ｆｉｂｅｒ　Ｒｅｉｎｆｏｒｃｅｄ　Ｐｌａｓｔｉｃｓ

（５）基礎伏図 • 基礎の種類　（例）べた基礎　厚さ：２００mm 　鉄筋 D10 @200　ダブル • 床束　（例） @910

（６）土台と１階床根太 • 土台の樹種と断面　　（例）ヒノキ， 105×105 • １階床根太　　（例） 45×60 　　　　　間隔 @330

（７）２階梁伏図と小屋伏図

（８）２階の大梁と床根太 • ２階床根太　　（例） 45×60 @910 • ２階大梁の最大スパン　　とその断面　　（例） 3640ｍｍ　 105×360

（９）小屋梁と母屋・垂木 • 小屋組の大梁　　（例） 3185ｍｍ　 105×210 • 母屋　　（例） 90×90 @910 • 垂木　　（例） 45×45 @455

（10）屋根 • 屋根の種類　　（例）切妻 • 屋根の材料　　（例）平板瓦　　下地は耐水合板＋アスファルト • 屋根の勾配　　（例）４寸勾配４１０

（11）２階東西方向の壁量の検討 Ｎ南側: ▽91cm×１ ▼91cm×１中央: ▽91cm×４北側: ▽91cm×３

（15）４分割法による壁量の検討

（12）２階南北方向の壁量の検討 Ｎ西側: ▽91cm×２中央：▽91cm×２東側： ▽91cm×３

（13）１階東西方向の壁量の検討 Ｎ中央: ▽91cm×３ ▼91cm×１ ▼136cm×２南側: ▼91cm×１ ▼136cm×１北側: ▽91cm×３ ▽136cm×１

（14）１階南北方向の壁量の検討 西側: ▽91cm×６中央：▽91cm×３東側： ▽91cm×６
