3d pro
3D Pro

edgemo summit CPH

maj 2014

kort intro
Kort intro

Jesper Graff Ebbesen

Infrastructure specialist

Arbejder primært med Citrix

jge@edgemo.com

45 minutter med
45 minutter med…
  • Hvad er HDX 3D Pro?
  • Udfordringer i dag
  • Hvad skal der til før en PoC?
hvad er hdx 3d pro
Hvad er HDX 3D Pro?
  • Skalerbar GPU-accelereret rendering
    • High performance GPU deling af OpenGL, DirectX og CUDA
    • Direkte adgang til NVIDIA/AMD/Intel driver og hardware
    • Kost-effektiv multi-user Windows Server 2008R2/2012 RDSH eller VDI platform
  • H.264 adaptiv kompression
    • Høj framerate (interaktivitet), billede kvalitet og båndbredde effektivitet
    • Decodning på Windows, Mac, IOS, Android, Linux (x86/ARM), ThinOS
kendte udfordringer
Kendte udfordringer
  • Produkt- og designdata er placeret på brugernes arbejdspladser
    • Backup
    • Risiko for, at data forsvinder eller stjæles
    • Svært at dele data med andre
  • Adgang til designs i filialer eller i ‘marken’ for at lave simple rettelser eller analysere ændringer er udfordrende
  • ”Live” præsentation af designs er vanskeligt
  • Mængden af applikationer, der trækker meget på grafikken, øges
hvad kan hdx 3d pro hj lpe med
Hvad kan HDX 3D Pro hjælpe med?
  • Business drivers
    • Global arbejdsstyrke
    • Sikkerhedafintellektuel property
    • Time-to-market
    • Work from anywhere
    • Disaster recovery
    • Cost effektivitet
  • High-performance GPU-deling driver prisen ned per bruger
    • Kun Citrix tilbyder hardware-baseret NVIDIA GRID™ GPU sharing for VDI og RDS
udfordring 1
Udfordring 1

Produkt- og designdata er placeret på brugernes arbejdspladser

  • Backup
  • Risiko for, at data forsvinder eller stjæles
  • Besværligt at dele data med andre
udfordring 2
Udfordring 2

Adgang til designs i filialer eller i ‘marken’ for at lave simple rettelser eller analysere ændringer er udfordrende

udfordring 3
Udfordring 3

”Live” præsentation af designs er vanskeligt

udfordring 4
Udfordring 4

Mængden af applikationer, der trækker meget på grafikken, øges

uventede gevinster
Uventede gevinster

Etablering af eksempelvis et ad hoc projektkontor simplificeres

uafklarede
Uafklarede

Smertegrænsen for latency

Båndbredde krav for at understøtte bruger behov

edgemo søger projektpartnere!

typiske s p rgsm l udfordringer
Typiskespørgsmål/udfordringer
  • XenDesktop VDI eller RDS (XenApp)?
  • Hvilket NVIDIA- eller AMD-kort?
  • Hvis XenApp, bare metal eller hypervisor?
  • Hvilken server-hardware?
  • Hvor mange VMs per host? Hvor mange brugere per GPU?
forst og segment r brugerne
Forståog segmentér brugerne
  • Tier 1: Professionellebrugere(eks. CAD designere, radiologer)
  • Top renderings performance
  • 3D mouse support
  • Tier 2: Tungebrugere
  • Visningafstore 3D-modeller, basisredigering
  • Tier 3: Vidensbrugere
  • Begrænsetbrugaf 3D-grafik
  • 2D apps, Aero-effecter i Windows, HD videos, PowerPoint slide transitions, osv.

1

2

3

brugersegmentet bestemmer den grundl ggende tilgang
Brugersegmentet bestemmer den grundlæggendetilgang
  • Tier 1: Professionellebrugere(eks. CAD designere, radiologer)
  • VDI workload for bedstebrugeroplevelse
  • Dedikeret GPU eller high-end vGPUprofil
  • Tier 2: Tungebrugere
  • GPU-delingfor en rimeligpris per bruger
  • ValgafVDIellerRDS workloads
  • Tier 3: Vidensbrugere
  • Software rendering ellerhøjdelingaf GPU

1

2

3

slide18

Tier 1: Design ingeniører

  • Top rendering ydelse
  • Olie og Gas, Luftfart
  • CAD/CAM, GIS
  • Kompleks, mission-critical grafik
  • Dedikeret GPU
  • GRID
  • Quadro

Tung, Krævende

Delt GPU til Desktops

 GRID K2

  • Tier 2: Tungebrugere
  • Editor, Reviewer
  • Beregningstunge Apps
  • Blandet grafisk og ikke-grafiske apps
  • Delt GPU til
  • Apps
  • GRID K2
  • Quadro

3D Grafikforbrug

Delt GPU til Desktops

 GRID K1

  • Tier 3: Vidensbrugere
  • Modern UI, MS Office; let 2D/3D
  • Ingen rendering

Software Rendering (ingen GPU)

Let, Lejlighedsvis

FasteRessourcer

Variable Ressourcer

v lg det rigtige grafikkort
Vælgdetrigtigegrafikkort
  • Faldgruber, der skalundgås
    • Underprovisionering Dårligellerinkonsistentbrugeroplevelse
    • Overprovisionering  Spildafpenge, undtagethvis der skalfremtidssikres
  • NVIDIA eller AMD?
    • VDI workloads: NVIDIA Quadro-/GRID-kortanbefales Bedstebrugeroplevelsefordi HDX 3D Pro VDI bruger NVIDIA’s GRID™ API
    • RDS workloads: NVIDIA Quadro/GRID og AMD FireProerligegode
  • Udvælgelsestilgang
    • Hvilketkortbruges I dag? ellerHvilketkortanbefalerpågældende ISV?
    • Ved GRID vGPU, vælgtilsvarendevGPU-profil
eksempel udv lg en gpu til dassault catia
Eksempel: Udvælg en GPU tilDassault CATIA

http://www.nvidia.com/object/quadro-catia.html

nvidia grafik k ort
NVIDIAGrafikkort

Quadro K6000

2880 CUDA cores

12GB

GPU Passthrough

GRID vGPU

Quadro K5000

1536 CUDA cores

4GB

GRID K2

2x 1536 CUDA cores

2x 4GB

Quadro K4000

768 CUDA cores

3GB

GRID K260Q

768 CUDA cores avg and 2 GB per user

GRID K240Q

384 CUDA cores avg and 1GB per user

Quadro K2000

384 CUDA cores

2GB

Quadro K600

192 CUDA cores

1GB

GRID K140Q

192 CUDA cores avg and 1GB per user

GRID K1

4x 192 CUDA cores

4x 4GB

Quadro 410

192 CUDA cores

512MB

valg af server hardware

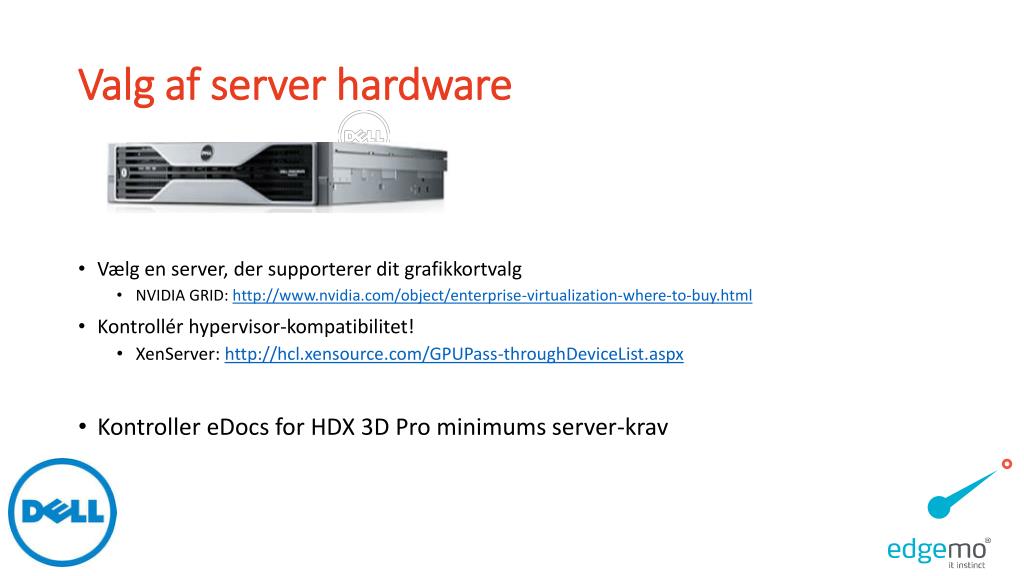

Valgaf server hardware
  • Vælgen server, der supportererditgrafikkortvalg
    • NVIDIA GRID: http://www.nvidia.com/object/enterprise-virtualization-where-to-buy.html
  • Kontrollér hypervisor-kompatibilitet!
    • XenServer: http://hcl.xensource.com/GPUPass-throughDeviceList.aspx
  • KontrollereDocs for HDX 3D Pro minimums server-krav
opsummering
Opsummering
  • Forstå målgruppen
  • Segmenter brugertyperne
  • Vælg mellem VDI og/ellerRDS workloads
  • Vælg passendegrafikkort
  • Vælg server
