Presentation Transcript
slide1

فصل پنجم

لایه شبکه

slide2

network

data link

physical

network

data link

physical

network

data link

physical

network

data link

physical

network

data link

physical

network

data link

physical

network

data link

physical

network

data link

physical

network

data link

physical

network

data link

physical

network

data link

physical

application

transport

network

data link

physical

application

transport

network

data link

physical

slide3
لايه شبكه در اينترنت
  • هنگامي كه بخواهيم بين LANهاي مختلف ارتباط برقرار كنيم وظايف لايه شبكه شروع مي‌شود.
  • هنگاميكه بسته‌هاي اطلاعاتي روي شبكه WAN منتشر مي‌شود بايد مكانيزمي براي هدايت بسته‌ها از مبدا به مقصد وجود داشته باشد تا ميان شبكه‌ها با توپولوژي‌ها و ساختارهاي مختلف بتوانند حركت كنند كه به اين عمل هدايت همان مسير‌يابي گفته مي‌شود
slide4
سوئیچینگ مداری
  • منابع موجود در یک برای تماس رزرو میشوند.
  • منابع
    • پهنای باند
    • بافر سوئیچ
  • منابع به قسمت های کوچیکتر تقسیم می شوند و هر قسمت کوچکتر به یک تماس اختصاص داده می شود.
    • TDM
    • FDM
  • منابع اختصاص یافته حتی اگر استفاده نشود در اختیار دیگران قرار نمی‌گیرد.
  • احتیاج به برقراری تماس وجود دارد. connection oriented
slide5

تقسیم کانال

اختصاص به تماس خاص

رزرو منبع

سوئیچینگ بسته ای

هر داده به بسته هایی تقسیم میشود.

  • هر بسته از تمامی پهنای باند استفاده می کند.
  • منابع در صورتی که نیاز باشند مورد استفاده قرار می گیرند.
  • استفاده بهینه از منابع
  • احتیاجی به برقراری تماس نمی باشد.(Connectionless)
  • منابع به صورت on demand (بر اساس تقاضا) در اختیار کاربران قرار می گیرند.
  • امکان این وجود دارد که بعضی از پیغام ها مجبور باشند برای استفاده از منابع مثل کانال مدتی صبر کنند. (Delay)
slide6

D

E

سوئیچینگ بسته ای: تسهیم آماری

100 Mb/s

Ethernet

C

A

statistical multiplexing

1.5 Mb/s

B

queue of packets

waiting for output

link

در اینترنت از سوئیچینگ بسته ای استفاده می شود.

سوال: دلیل این امر چیست؟

slide7

آدرس جهاني و مشخص کننده ماشين به صورت يکتا و فارغ از ساختار شبکه‌اي

  • ماشيني با تعدادي ورودي و خروجي
  • دريافت بسته‌هاي اطلاعاتي از ورودي و هدايت و انتخاب کانال خروجي مناسب بر اساس آدرس مقصد

مسيرياب

آدرس IP

مسيرياب Router))

slide8

لايه اينترنت (Network)

زيرشبکه (( Subnet : زير ساخت ارتباطي شبکه‌ها

ستون فقرات ( Backbone) : خطوط ارتباطي با پهناي باند ( نرخ ارسال ) بسيار بالا و مسيريابهاي بسيار سريع و هوشمند در قسمت زيرشبکه

slide9

پروتکل IP:

  • قرارداد حمل و تردد بسته‌هاي اطلاعاتي
  • مديريت و سازماندهي مسيريابي صحيح بسته‌ها از مبدأ به مقصد

ديتاگرام

واحد اطلاعات که به صورت يکجا از لايه IP به لايه انتقال تحويل داده مي‌شود يا بالعکس لايه شبکه آنرا جهت ارسال روي شبکه به لايه پیوند داده تحويل داده می شود.

slide12

فيلد Version

  • چهار بيت
  • مشخص کننده نسخه پروتکل IP

فيلد IHL (IP Header Length)

  • چهار بيتي
  • مشخص کننده طول کل سرآيند بسته بر مبناي کلمات 32 بيتي
  • حداقل مقدار فيلد IHP عدد 5

نسخه شماره 4 پروتکل Version= 0100 IP

نسخه شماره 6 پروتکل IP

slide13

فيلد 8 بيتي

  • مشخص کننده درخواست سرويس ويژه‌اي توسط ماشين ميزبان از مجموعه زيرشبکه براي ارسال ديتاگرام

فيلد Type of sevice

تعيين کننده اولويت بسته IP

بخشهاي فيلد:

قراردادن عدد 1 توسط ماشين ميزبان در اين بيتها جهت انتخاب مسير مناسب توسط مسيريابها

slide14

فيلد Total Length

  • فيلد 16 بيتي
  • مشخص کننده طول کل بسته IP ( مجموع اندازه سرآيند و ناحيه داده)
  • حداکثر طول کل بسته IP 65535 بايت

فيلد Identification

  • فيلد 16 بيتي
  • مشخص کننده شماره يک ديتاگرام واحد در صورتی که قطعه قطعه شده باشد
slide15

فيلد Fragment Offset

الف) بيت DF (( Don’t Fragment:

با يک شدن اين بيت در يک بستهIP هيچ مسيريابي اجازه قطعه قطعه نمودن بسته را ندارد

ب) بيت MF (More Fragment ):

MF=0 : مشخص کننده آخرين قطعه IP از يک ديتاگرام

MF=1 : وجود قطعات بعدي از يک ديتاگرام

  • ج) Fragment offset
  • 13 بيتي
  • نشان دهنده شماره ترتيب هر قطعه ازيک ديتاگرام شکسته شده
  • حداکثرتعداد قطعات يک ديتاگرام 8192
slide16

فيلد Time To Live

  • فيلد 8 بيتي
  • مشخص کننده طول عمر بسته IP
  • حداکثر طول عمر بسته IP = 255

فيلد پروتکل

  • نشان دهنده شماره پروتکل لايه بالاتر متقاضي ارسال ديتاگرام
  • فيلد 8 بيتي
slide17

فيلد Header Ckecksum

  • فيلد 16 بيتي
  • کشف خطاهاي احتمالي در سرآيند هر بسته IP

روش محاسبه كد كشف خطا:

Header Checksum

slide18

فيلد Source Address

  • فيلد 32 بيتي
  • مشخص کننده آدرس ماشين مبدأ

فيلد Destination Address

  • فيلد 32 بيتي
  • مشخص کننده آدرس IP ماشين مقصد
slide19

فيلد اختياريOption

  • حداکثر 40 بايت
  • محتوي اطلاعات جهت يافتن مسير مناسب توسط مسيريابها
slide20

آدرسها در اينترنت و اينترانت

شناسايي تمام ابزار شبکه (ماشينهاي ميزبان, مسيريابها, چاپگرهاي شبکه ) در اينترنت با يک آدرس IP

آدرس IP

  • 32 بيتي
  • نوشتن آدرسهاي IP به صورت چهار عدد دهدهي که با نقطه از هم جدا شده اند جهت سادگي نمايش
slide21

کلاسA

کلاسC

کلاسهايآدرس IP

کلاسB

کلاسE

کلاسD

تقسيم 32 بيتآدرس IP به قسمتهاي :

آدرس ماشين/ آدرس زيرشبکه/ آدرس شبکه

slide22

مقدرا پرارزشترين بيت = 0

  • 7 بيت از يک بايت اول = مشخصه آدرس IPشبکه
  • 3 بايت باقيمانده مشخص‌کننده آدرس ماشين ميزبان
  • بايت پرارزش در محدوده صفر تا127
  • در کل 128-2 آدرس برای آدرس شبکه وجود دارد (چرا؟)

آدرسهاي کلاس A

Host ID

Network

0

32 bits

Network ID = 7Bit

15

0

0

slide23

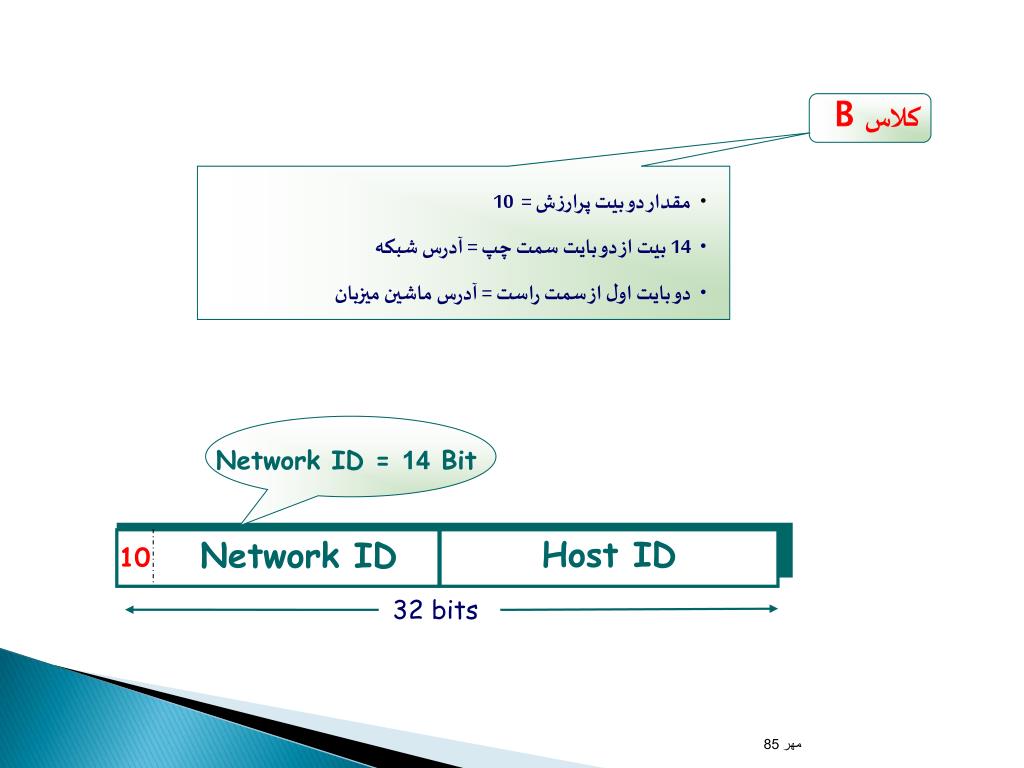

مقدار دو بيت پرارزش = 10

  • 14 بيت از دو بايت سمت چپ = آدرس شبکه
  • دو بايت اول از سمت راست = آدرس ماشين ميزبان

کلاس B

Host ID

Network ID

10

32 bits

Network ID = 14 Bit

Host ID

Network

slide24

مناسب‌ترين و پرکاربرد‌ترين کلاس از آدرسهاي IP

  • مقدار سه بيت پرارزش = 110
  • 21 بيت از سه بايت سمت چپ = مشخص‌کننده آدرس شبکه
  • 8 بيت سمت چپ = آدرس ماشين ميزبان

کلاس C

Host ID

Network ID

110

32 bits

slide25

مقدار چهار بيت پرارزش = 1110

  • 28 بيت = تعيين آدرسهاي چند مقصده ( آدرسهاي گروهي )
  • کاربرد = عمليات رسانه‌اي و چند پخشي

کلاسD

Multicast Address

1110

32 bits

slide26

مقدار پنج بيت پرارزش = 11110

کلاس E

Unused Address Space

11110

32 bits

slide27

آدرسهاي خاص

آدرس 255 NetID.

آدرس 255.255.255.255

آدرس خاص

آدرس 0.0.0.0

آدرس 0. HostID

آدرس .XX.YY.ZZ127

در بين تمام کلاسهاي آدرس IP با پنج گروه از آدرسها نمي توان يک شبکه خاص را تعريف و آدرس‌دهي نمود.

slide28

آدرس 0.0.0.0:

هر ماشين ميزبان كه از آدرس IP خودش مطلع نيست اين آدرس را بعنوان آدرس خودش فرض مي‌كند.

آدرس 0. HostID :

اين آدرس زماني به كار مي‌رود كه ماشين ميزبان ، آدرس مشخصة شبكه‌اي كه بدان متعلق است را نداند. در اين حالت در قسمت NetID مقدار صفر و در قسمت HostID شمارة مشخصة ماشين خود را قرار مي‌دهد.

slide29

آدرس 255.255.255.255:

جهت ارسال پيامهاي فراگير براي تمامي ماشينهاي ميزبان بر روي شبكة محلي كه ماشين ارسال‌كننده به آن متعلق است .

آدرس 255NetID. :

جهت ارسال پيامهاي فراگير براي تمامي ماشينهاي يك شبكة راه دور كه ماشين ميزبان فعلي متعلق به آن نيست.

آدرس 127.xx.yy.zz :

اين آدرس بعنوان “آدرس بازگشت” شناخته مي‌شود و آدرس بسيار مفيدي براي اشكالزدايي از نرم افزار مي‌باشد.

subnet
Subnet یا زیرشبکه

223.1.1.1

  • آدرس IP:
    • قسمت subnet: بیتهای با درجه بالا (سمت چپ)
    • قسمت host: بیتهای با درجه پایین (سمت راست)
    • Subnet چیست؟
    • واسط دستگاههایی که قسمت subnet درون آدرس IP آنها یکی می‌باشد.
    • بدون مداخله هیچ روتری می‌توانند با یکدیگر ارتباط برقرار کنند.

223.1.2.1

223.1.1.2

223.1.2.9

223.1.1.4

223.1.2.2

223.1.1.3

223.1.3.27

LAN

223.1.3.2

223.1.3.1

شبکه‌ای شامل سه subnet

subnet1

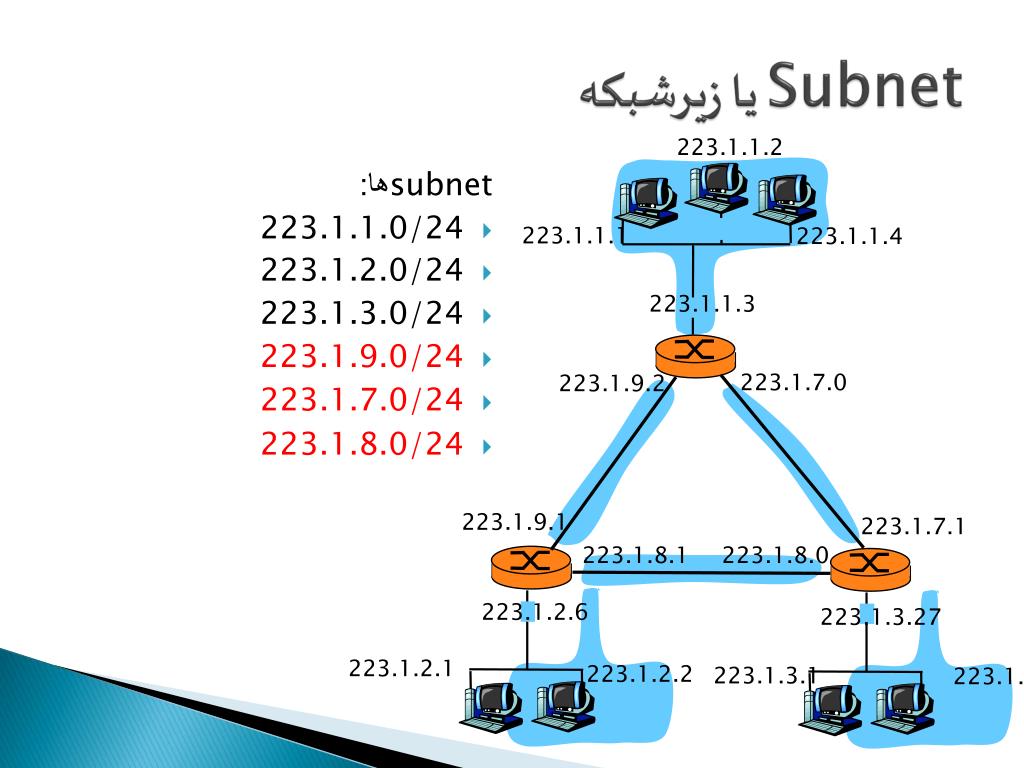

Subnet یا زیرشبکه

223.1.1.2

subnetها:

  • 223.1.1.0/24
  • 223.1.2.0/24
  • 223.1.3.0/24
  • 223.1.9.0/24
  • 223.1.7.0/24
  • 223.1.8.0/24

223.1.1.1

223.1.1.4

223.1.1.3

223.1.7.0

223.1.9.2

223.1.9.1

223.1.7.1

223.1.8.1

223.1.8.0

223.1.2.6

223.1.3.27

223.1.2.1

223.1.2.2

223.1.3.1

223.1.3.2

slide32
کلاسهای آدرس IP
  • در آدرس دهی با استفاده از کلاسها تعداد بیتهای subnet می‌بایست 8، 16و یا 24 باشد.
  • مشکلات:
    • به عنوان مثال اگر از کلاس C استفاده شود تعداد host ها در یک شبکه بسیار محدود می‌شود.
    • اگر از کلاس B استفاده شود برای سازمانهایی که تعداد hostهای نه چندان زیادی دارند تعداد زیادی آدرس IP بلااستفاده می‌ماند.
      • به عنوان مثال برای شبکه ای با 2000 host کلاس C کافی نیست و در کلاس Bحدود 63000 آدرس خالی می‌ماند.
slide33

host

part

subnet

part

11001000 0001011100010000 00000000

200.23.16.0/23

آدرس دهی بدون کلاس یا CIDR

CIDR:Classless InterDomainRouting یا مسیریابی بین دامنه‌ای بدون کلاس

  • قسمت subnet در آدرس IP برخلاف آدرس دهی با کلاس، می‌تواند هر طول دلخواهی داشته باشد.
  • فرمت آدرس: a.b.c.d/x که x تعداد بیتهایی است که مربوط به قسمت subnet می‌باشد.
slide34
چگونه IP بدست می آوریم؟

پاسخ: شبکه قسمتی از آدرس را که مربوط به فضای آدرس ISP او است را بدست می‌آورد.

ISP's block 11001000 00010111 00010000 00000000 200.23.16.0/20

Organization 0 11001000 00010111 00010000 00000000 200.23.16.0/23

Organization 1 11001000 00010111 00010010 00000000 200.23.18.0/23

Organization 2 11001000 00010111 00010100 00000000 200.23.20.0/23

... ….. …. ….

Organization 7 11001000 00010111 00011110 00000000 200.23.30.0/23

slide35
مسير‌يابي
  • وظيفه اصلي لايه شبكه مسير يابي و هدايت بسته ها از منبع به مقصد مي باشد . در بيشتر زير شبكه ها بسته ها براي آنكه به مقصد برسند نياز دارند كه چند پرش انجام دهند.
  • الگوریتم مسیریابی
    • الگوريتم مسير يابي بخشي از نرم افزار لايه شبكه است كه تعيين مي كند بسته ورودي به كدام خط خروجي بايد منتقل شود.
slide36
الگوريتم مسيريابي
  • یک الگوریتم مسیریابی می بایست دارای موارد زیر باشد:
    • صحت
    • سادگی
    • تحمل عیب
    • پایداری
    • عدالت و بهینگی
slide37

ب) از ديدگاه چگونگي جمع‌آوري و پردازش طلاعات زيرساخت ارتباطي شبكه

الف) از ديدگاه روش تصميم‌گيري و ميزان هوشمندي الگوريتم

پويا

ايستا

غيرمتمركز

سراسري / متمركز

انواع الگوريتمهاي مسيريابي
slide38

عدم توجه به شرايط توپولوژيكي و ترافيك لحظه‌اي شبكه

  • جداول ثابت مسيريابي هر مسيرياب در طول زمان
  • الگوريتم‌هاي سريع
  • تنظيم جداول مسيريابي به طور دستي در صورت تغيير توپولوژي زيرساخت شبكه
  • تغيير مسيرها به کندي در اثناي زمان

الگوريتم ايستا

  • به هنگام سازي جداول مسيريابي به صورت دوره‌اي بر اساس آخرين وضعيت توپولوژيكي و ترافيك شبكه
  • تغيير سريع مسيرها
  • تصميم‌گيري بر اساس وضعيت فعلي شبكه جهت انتخاب بهترين مسير
  • ايجاد تأخيرهاي بحراني هنگام تصميم‌گيري بهترين مسير به جهت پيچيدگي الگوريتم

الگوريتم پويا

slide39

اطلاع كامل تمام مسيريابها از همبندي شبکه و هزينه هر خط

  • الگوريتم‌هاي Link State(LS)

الگوريتم سراسري

الگوريتم غير متمركز

  • محاسبه و ارزيابي هزينه ارتباط با مسيريابهاي همسايه (مسيريابهايي كه به صورت مستقيم و فيزيكي با آن در ارتباط هستند)
  • ارسال جداول مسيريابي توسط هر مسيرياب در فواصل زماني منظم براي مسيريابهاي مجاور
  • پيچيدگي زماني كم
  • الگوريتم‌هايDistance Vector
routing and forwarding
Routing and Forwarding

routing algorithm

local forwarding table

header value

output link

0100

0101

0111

1001

3

2

2

1

value in arriving

packet’s header

1

0111

2

3

Network Layer

slide41
گراف شبکه

5

3

5

2

2

1

3

1

2

1

x

z

w

y

u

v

Graph: G = (N,E)

N = روترها= { u, v, w, x, y, z }

E = کانالها یا لینکها={ (u,v), (u,x), (v,x), (v,w), (x,w), (x,y), (w,y), (w,z), (y,z) }

Network Layer

slide42
گراف شبکه: هزینه‌ها

5

3

5

2

2

1

3

1

2

1

x

z

w

y

u

v

  • c(x,x’) = هزینه کانال (x,x’)
  • مثال : c(u,w)=5
  • هزینه هر کانال می تواند همواره 1 باشد و یا با
  • پهنای باند و میزان ازدحام کانال مرتبط باشد.

Cost of path (x1, x2, x3,…, xp) = c(x1,x2) + c(x2,x3) + … + c(xp-1,xp)

سوال: کم هزینه ترین مسیر بین روتر u و روتر z چیست؟

الگوریتم مسیریابی: الگوریتمی که کم هزینه ترین مسیر را انتخاب می کند.

Network Layer

flooding
الگوریتم مسیریابی سیل آسا (Flooding)
  • هر روتر بسته را به همه روترهای مجاور خود ارسال می‌کند.
  • سريعترين الگوريتم براي ارسال اطلاعات به مقصد در شبكه
  • جهت ارسال بسته‌هاي فراگير و كنترلي مانند اعلام جداول مسيريابي
  • مشکل
    • ايجاد حلقه بينهايت و از كارافتادن شبكه
slide44
الگوریتم سیل آسا
  • راه حل رفع مشكل حلقه بينهايت
    • قراردادن شماره شناسايي براي هر بستهSelective Flooding
    • قراردادن طول عمر براي بسته‌ها

B

C

A

E

D

link state
الگوریتم حالت لینک (Link State)

الگوریتم دیکسترا (Dijkstra):

  • همه نودها از توپولوژی شبکه و هزینه لینکها با خبر می شوند.
    • توسط ارسال همگانی بسته های حالت لینک
    • همه نودها دارای اطلاعات یکسان می باشند
  • هر نود به صورت جداگانه هزینه خود را تا دیگر نودهای شبکه محاسبه می کند.
    • بدین وسیله جدول forwarding خود را می سازد.
  • تکراری (iterative): بعد از k تکرار نود کوتاهترین مسیر خود تا k نود را محاسبه می نماید.
  • C(x,y): هزینه لینک از نود x به نود y. در صورتی که نودهای x و y همسایه نباشند ∞ است.
  • D(v): هزینه فعلی مسیر از مبدا به مقصد v
  • P(v): نود ماقبل در مسیر مبدا تا نود v
  • N‘: مجموعه نودهایی که کوتاهترین مسیر تا آنها محاسبه شده است.

Network Layer

dijsktra s algorithm
Dijsktra’s Algorithm

1 Initialization:

2 N' = {u}

3 for all nodes v

4 if v adjacent to u

5 then D(v) = c(u,v)

6 else D(v) = ∞

7

8 Loop

9 find w not in N' such that D(w) is a minimum

10 add w to N'

11 update D(v) for all v adjacent to w and not in N' :

12 D(v) = min( D(v), D(w) + c(w,v) )

13 /* new cost to v is either old cost to v or known

14 shortest path cost to w plus cost from w to v */

15 until all nodes in N'

Network Layer

dijkstra s algorithm example
Dijkstra’s algorithm: example

5

3

5

2

2

1

3

1

2

1

x

z

w

y

u

v

D(v),p(v)

2,u

2,u

2,u

D(x),p(x)

1,u

D(w),p(w)

5,u

4,x

3,y

3,y

D(y),p(y)

2,x

Step

0

1

2

3

4

5

N'

u

ux

uxy

uxyv

uxyvw

uxyvwz

D(z),p(z)

4,y

4,y

4,y

Network Layer

dijkstra s algorithm example 2
Dijkstra’s algorithm: example (2)

x

z

w

u

y

v

destination

link

(u,v)

v

(u,x)

x

y

(u,x)

(u,x)

w

z

(u,x)

Resulting shortest-path tree from u:

Resulting forwarding table in u:

Network Layer

slide50
الگوریتم بردار فاصله

معادله بلمن- فورد:

dx(y): هزینه کمترین مسیر از نود x به نود y

آنگاه

dx(y) = min {c(x,v) + dv(y) }

مینیمم بر روی تمامی نودهای v که با x همسایه می باشند اعمال می شود.

v

Network Layer

slide51
مثال بلمن - فورد

5

3

5

2

2

1

3

1

2

1

x

z

w

y

u

v

می دانیم:

dv(z) = 5, dx(z) = 3, dw(z) = 3

معادله بلمن – فورد:

du(z) = min { c(u,v) + dv(z),

c(u,x) + dx(z),

c(u,w) + dw(z) }

= min {2 + 5,

1 + 3,

5 + 3} = 4

در نتیجه نود x به عنوان next-hop در مسیر رسیدن به نود z

در جدول forwarding نود u ثبت می شود.

Network Layer

slide52
الگوریتم بردار فاصله
  • Dx(y): کمترین هزینه مسیر از x به y
  • :c(x,v)نود x هزینه تا نودهای مجاورش را می داند.
  • نود x بردار فاصله را در خود نگهداری می کند.

Dx = [Dx(y): y є N ]

  • نود x همچنین بردار فاصله نودهای مجاورش را نیز نگهداری می کند.
    • برای هر نود v که در مجاورت x قرار دارد بردار فاصله زیر را نگه می دارد:Dv = [Dv(y): y є N ]

Network Layer

slide53
الگوریتم بردار فاصله

ایده اصلی:

  • در طی زمان هر نود بردار فاصله خود را برای همسایگانش می فرستد.
  • هنگامی که نود x بردار فاصله جدیدی را از همسایه اش دریافت می کند، بردار فاصله خود را با استفاده از معادله بلمن- فورد به روز می نماید.

Dx(y) ← minv{c(x,v) + Dv(y)} for each node y ∊ N

  • در طول مدت زمان و ارسالهای متوالی بردارهای فاصله، تقریب هر نود از فاصله اش تا نودهای دیگر به کوتاهترین فاصله همگرا می شود.

Network Layer

distance vector algorithm 5
به صورت تکراری

غیر همزمان: هر تکرار در نود در اثر:

تغییر هزینه کانالهای متصل به نود

دریافت یک بردار فاصله جدید از همسایگان

می تواند اتفاق بیفتد.

توزیع شده:

هر نود تنها زمانی بردار فاصله اش را برای همسایگانش می فرستد که تغییری در آن ایجاد شده باشد.

Distance Vector Algorithm (5)

wait for (change in local link cost or msg from neighbor)

recompute estimates

if DV to any dest has changed, notify neighbors

Each node:

Network Layer

slide55

cost to

x y z

x

0 2 7

y

from

z

2

1

7

z

x

y

Dx(z) = min{c(x,y) + Dy(z), c(x,z) + Dz(z)}

= min{2+1 , 7+0} = 3

Dx(y) = min{c(x,y) + Dy(y), c(x,z) + Dz(y)} = min{2+0 , 7+1} = 2

node x table

cost to

x y z

x

0

2

3

y

from

2 0 1

z

7 1 0

node y table

cost to

x y z

x

2 0 1

y

from

z

node z table

cost to

x y z

x

∞ ∞ ∞

y

from

z

7

1

0

time

Network Layer

slide56

cost to

x y z

x

0 2 7

y

from

z

2

1

7

z

x

y

Dx(z) = min{c(x,y) + Dy(z), c(x,z) + Dz(z)}

= min{2+1 , 7+0} = 3

Dx(y) = min{c(x,y) + Dy(y), c(x,z) + Dz(y)} = min{2+0 , 7+1} = 2

node x table

cost to

cost to

x y z

x y z

x

0 2 3

x

0 2 3

y

from

2 0 1

y

from

2 0 1

z

7 1 0

z

3 1 0

node y table

cost to

cost to

cost to

x y z

x y z

x y z

x

x

0 2 7

2 0 1

x

0 2 3

y

y

from

2 0 1

y

from

from

2 0 1

z

z

7 1 0

z

3 1 0

node z table

cost to

cost to

cost to

x y z

x y z

x y z

x

0 2 7

x

0 2 3

x

∞ ∞ ∞

y

y

2 0 1

from

from

y

2 0 1

from

z

z

z

3 1 0

3 1 0

7

1

0

time

Network Layer
