  1. 语音方案介绍 ISSUE 1.0

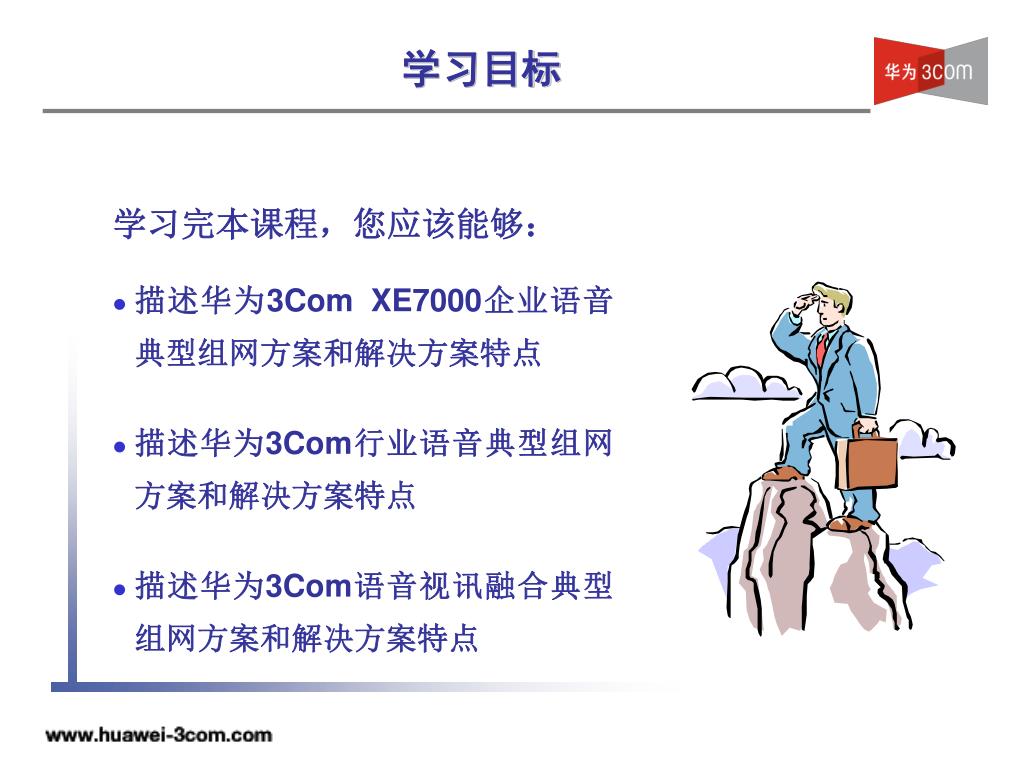

  2. 学习目标 • 描述华为3Com XE7000企业语音典型组网方案和解决方案特点 • 描述华为3Com行业语音典型组网方案和解决方案特点 • 描述华为3Com语音视讯融合典型组网方案和解决方案特点 学习完本课程，您应该能够：

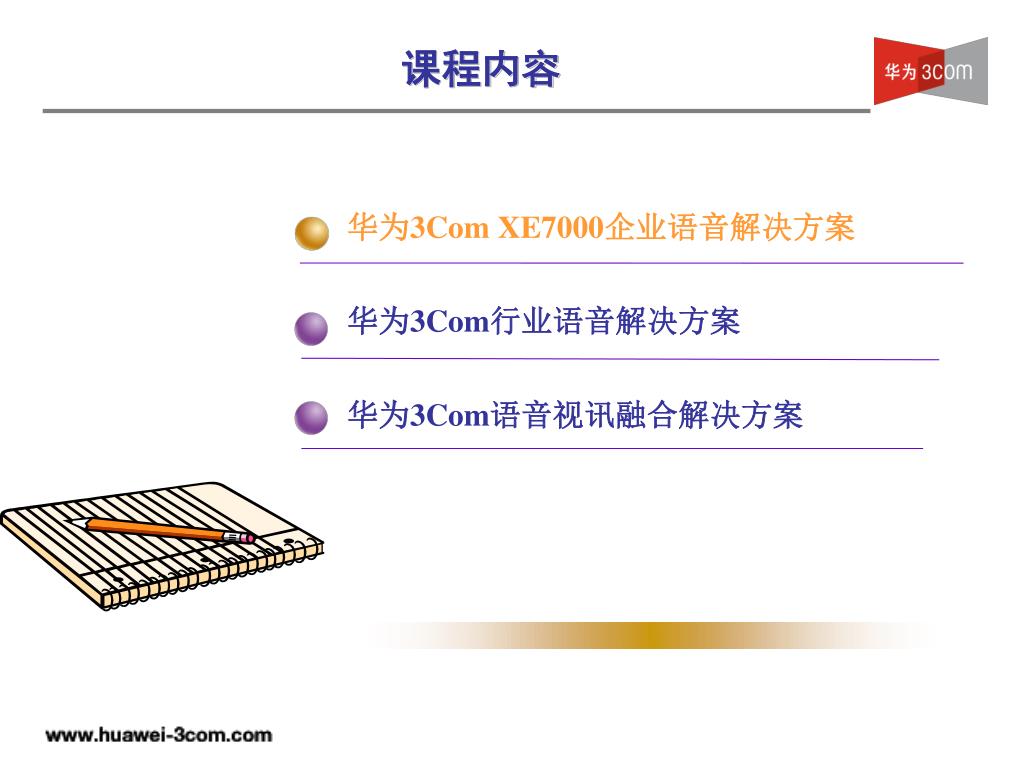

  3. 课程内容 华为3Com XE7000企业语音解决方案 华为3Com行业语音解决方案 华为3Com语音视讯融合解决方案

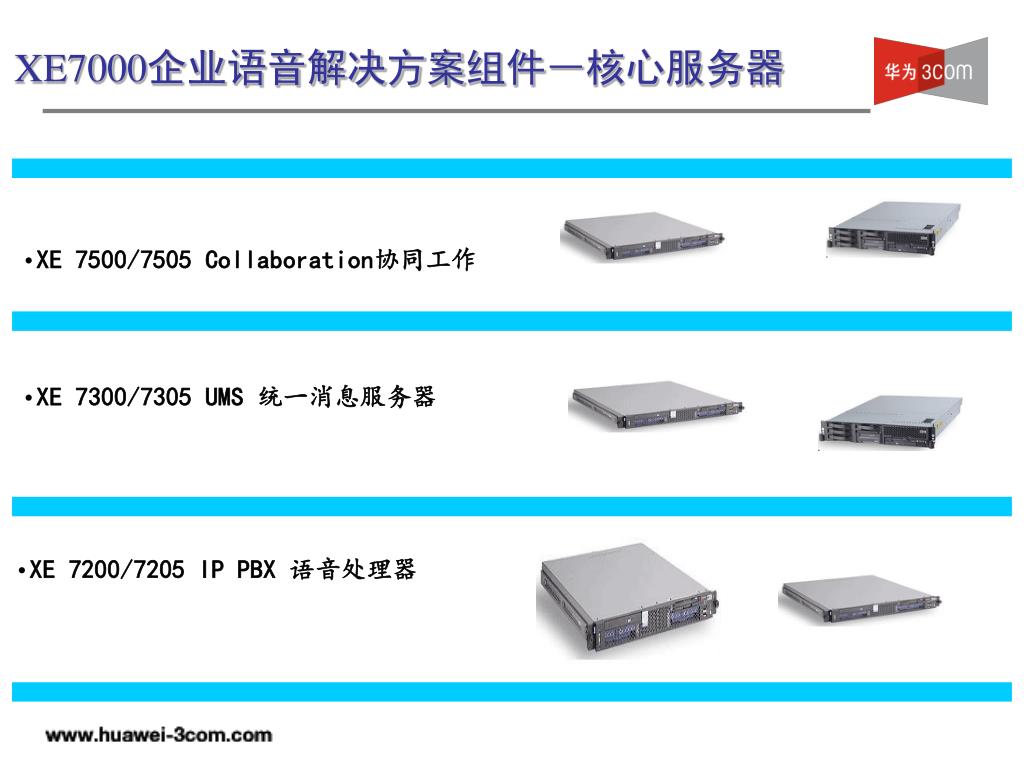

  4. XE7000企业语音解决方案组件―核心服务器 • XE 7500/7505 Collaboration协同工作 • XE 7300/7305 UMS 统一消息服务器 • XE 7200/7205 IP PBX 语音处理器

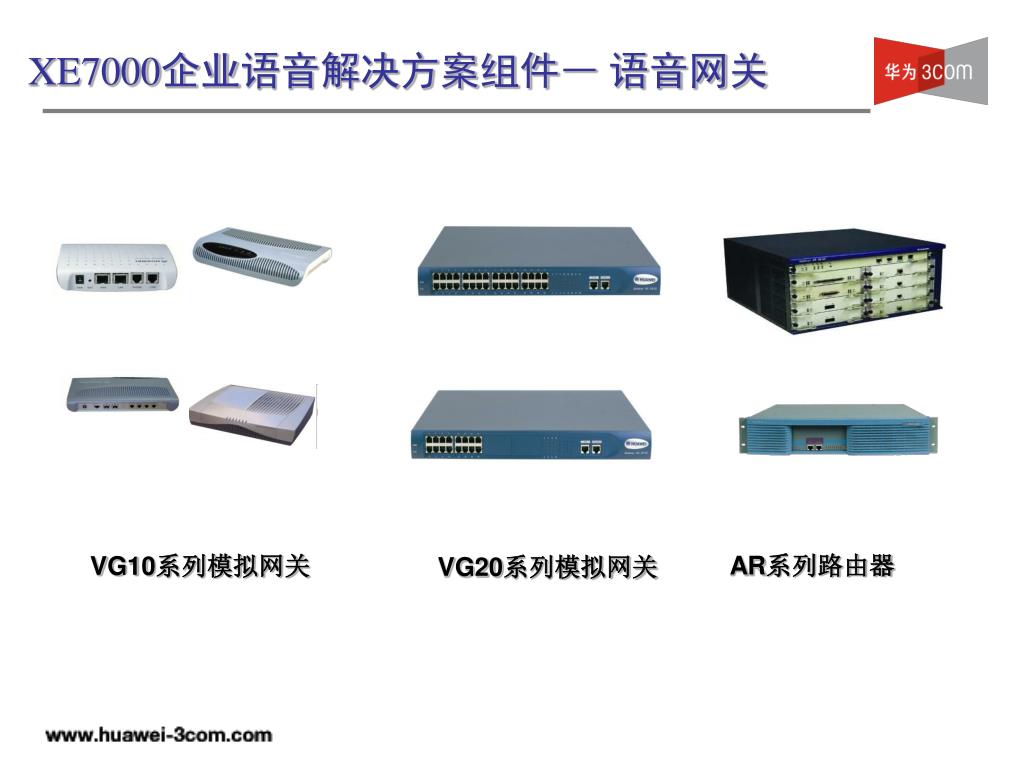

  5. XE7000企业语音解决方案组件―语音网关 AR系列路由器 VG10系列模拟网关 VG20系列模拟网关

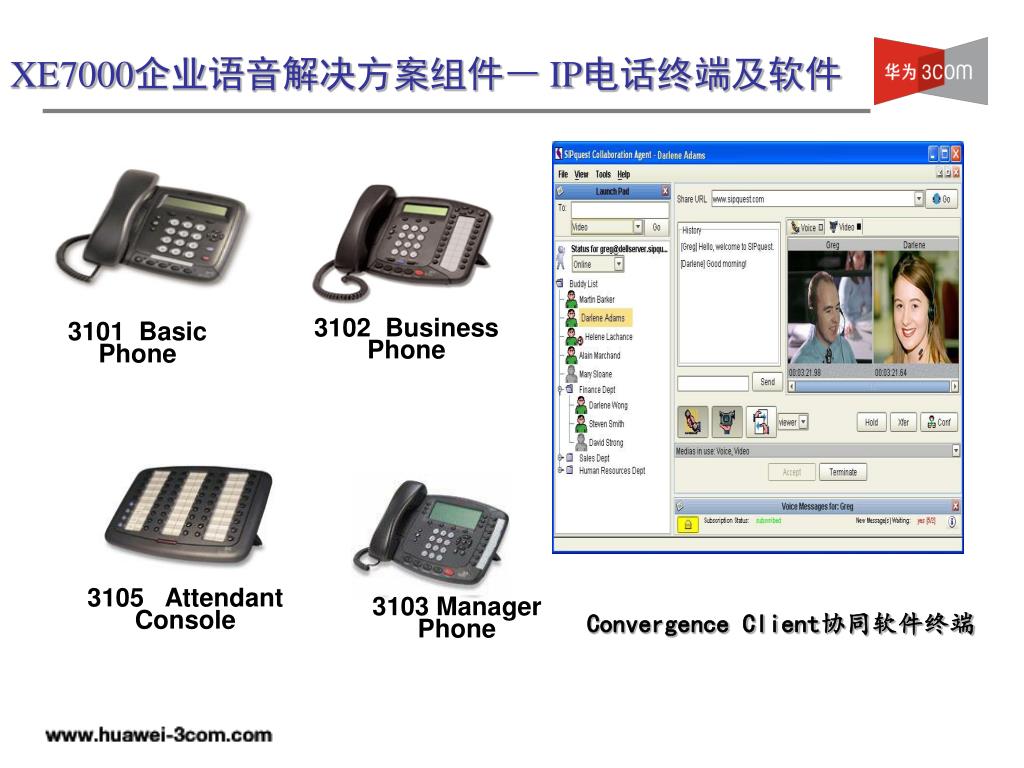

  6. XE7000企业语音解决方案组件― IP电话终端及软件 3102 Business Phone 3101 Basic Phone 3105 Attendant Console 3103 Manager Phone Convergence Client协同软件终端

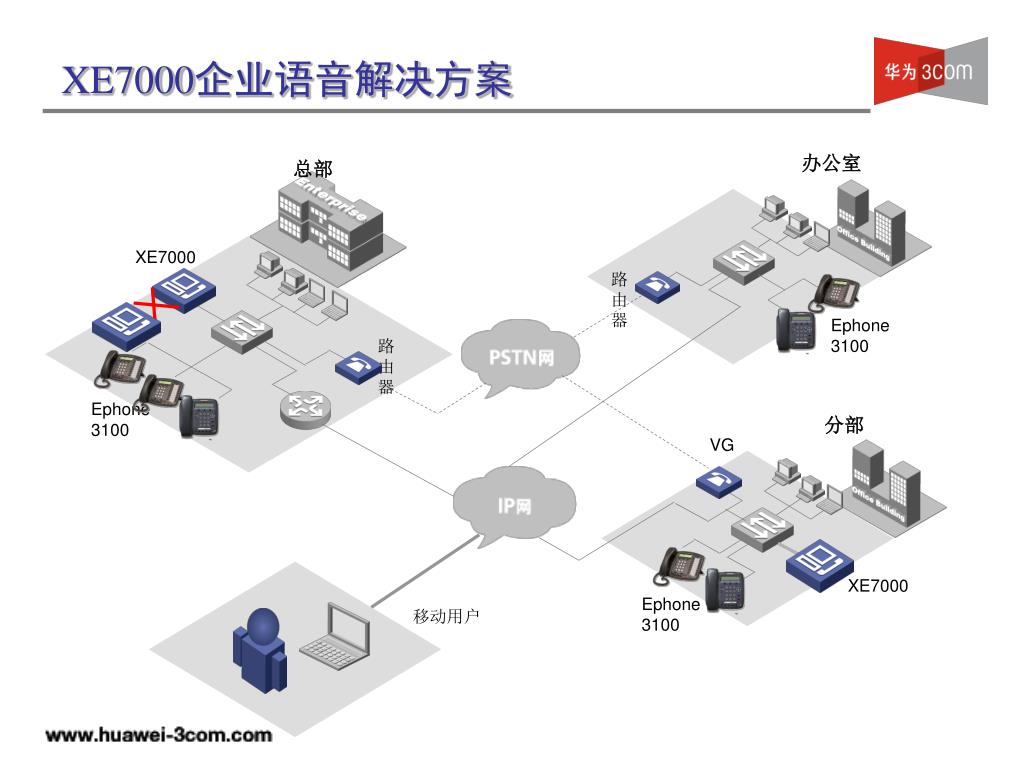

  7. XE7000企业语音解决方案 办公室 总部 XE7000 路由器 Ephone 3100 路由器 Ephone 3100 分部 VG XE7000 Ephone 3100 移动用户

  8. 课程内容 华为3Com XE7000企业语音解决方案 华为3Com行业语音解决方案 华为3Com语音视讯融合解决方案

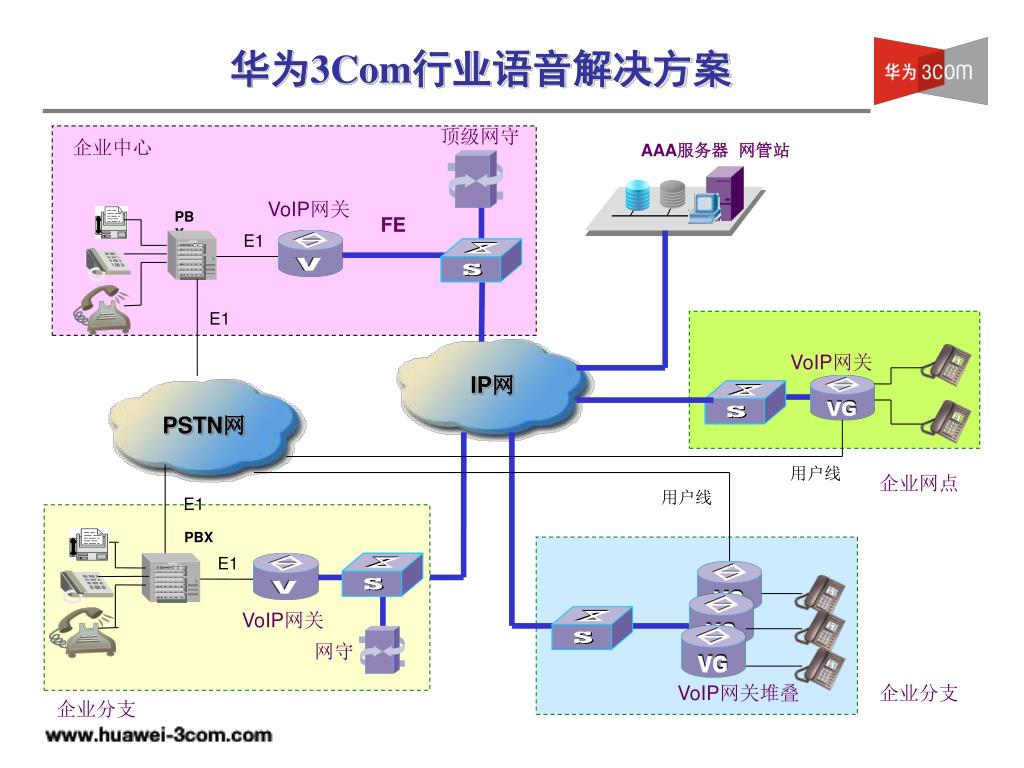

  9. 顶级网守 企业中心 PBX AAA服务器 网管站 E1 VoIP网关 FE E1 其他营业点 VoIP网关 用户线 企业网点 用户线 E1 地市中心 PBX 县级分支 E1 VoIP网关 PSTN网 IP网 网守 VoIP网关堆叠 企业分支 企业分支 华为3Com行业语音解决方案

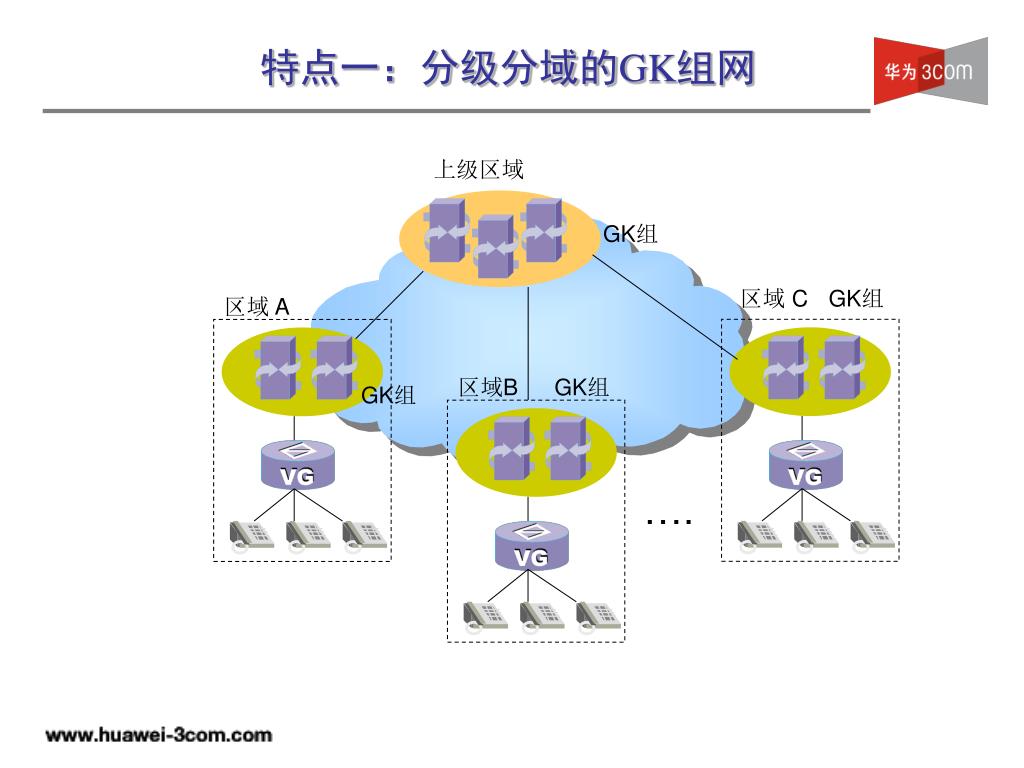

  10. 特点一：分级分域的GK组网 上级区域 GK组 区域 C GK组 区域 A 区域B GK组 GK组 ….

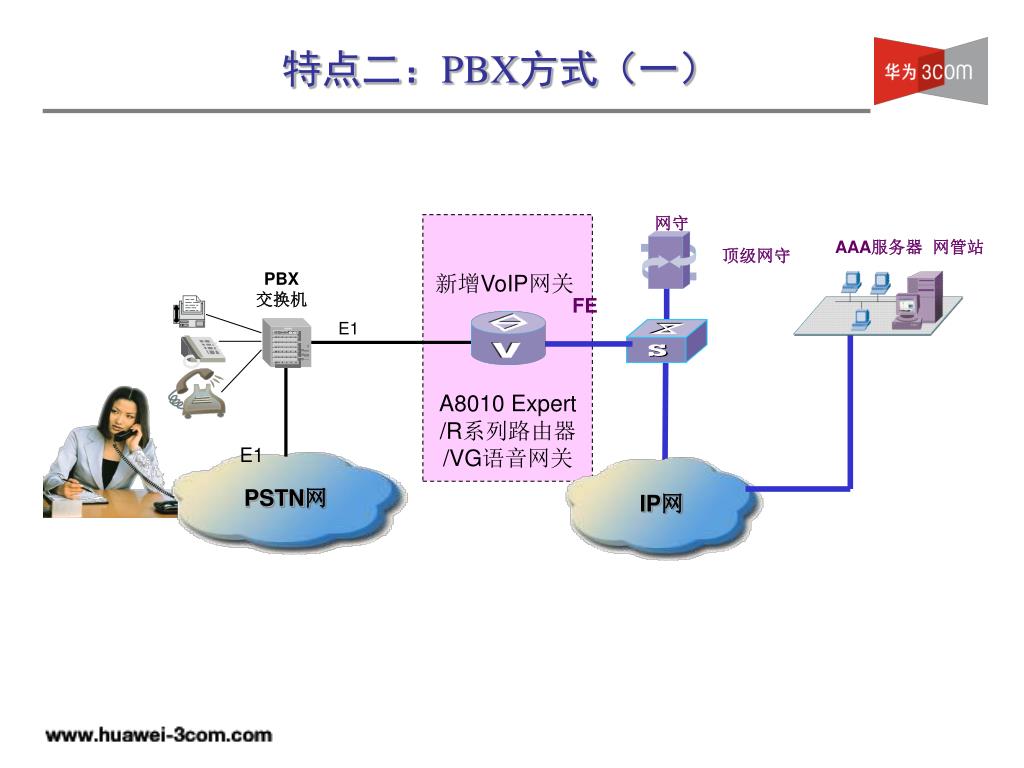

  11. IP网 PSTN网 特点二：PBX方式（一） 网守 AAA服务器 网管站 顶级网守 PBX 交换机 新增VoIP网关 FE E1 A8010 Expert /R系列路由器/VG语音网关 E1

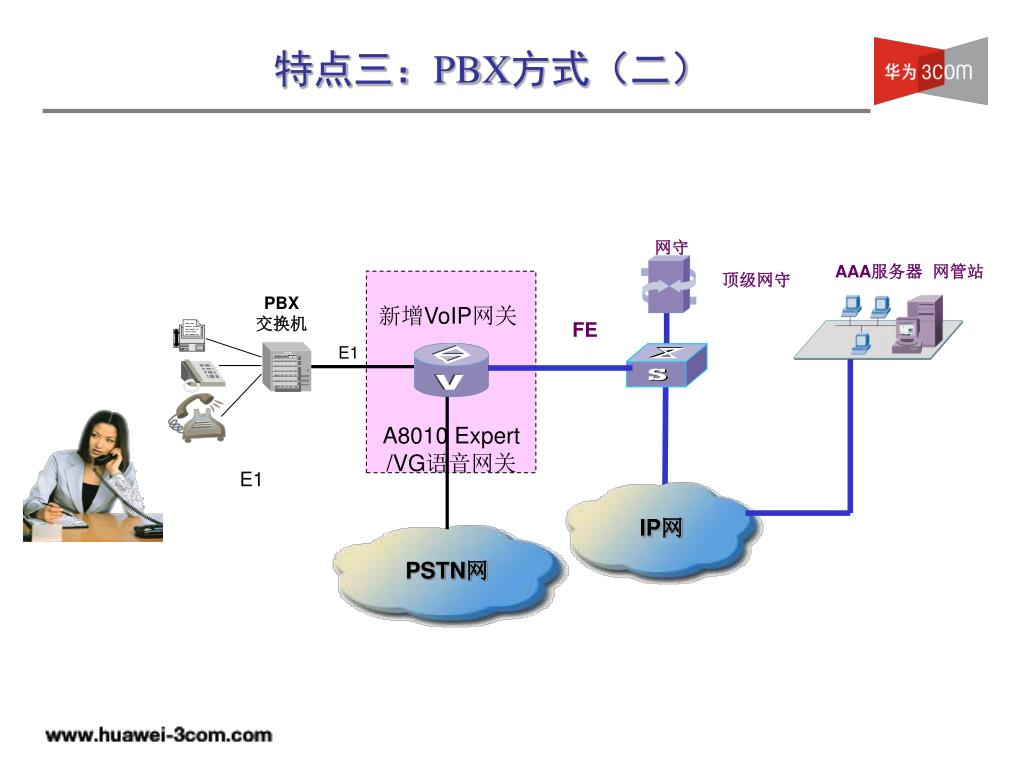

  12. IP网 PSTN网 特点三：PBX方式（二） 网守 AAA服务器 网管站 顶级网守 PBX 交换机 新增VoIP网关 FE E1 A8010 Expert /VG语音网关 E1

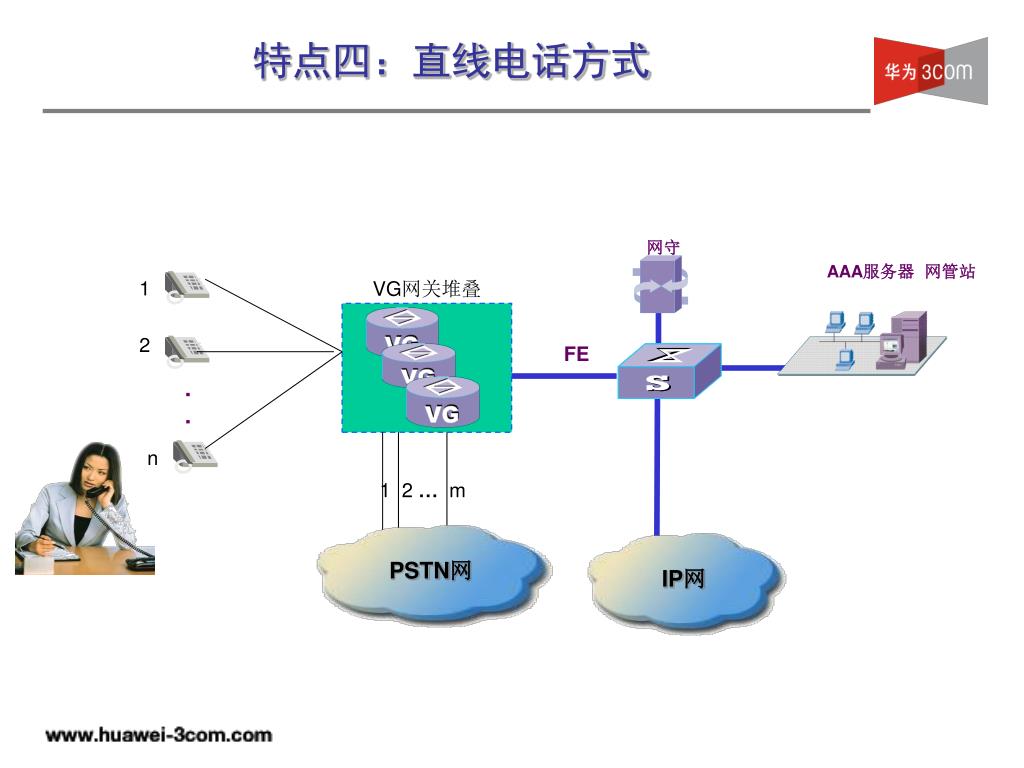

  13. PSTN网 IP网 特点四：直线电话方式 网守 AAA服务器 网管站 1 VG网关堆叠 2 FE . . n 1 2 … m

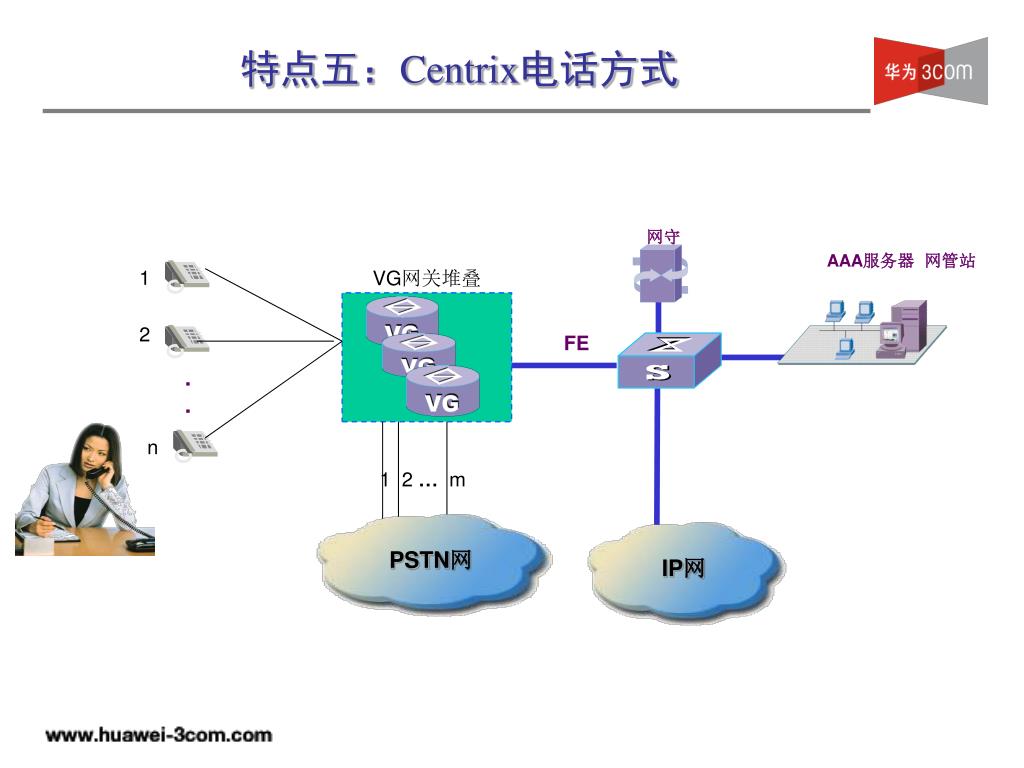

  14. PSTN网 IP网 特点五：Centrix电话方式 网守 AAA服务器 网管站 1 VG网关堆叠 2 FE . . n 1 2 … m

  15. IP网 特点六：IP Phone接入模式 网守 AAA服务器 网管站 1 FE FE 2 FE . . n

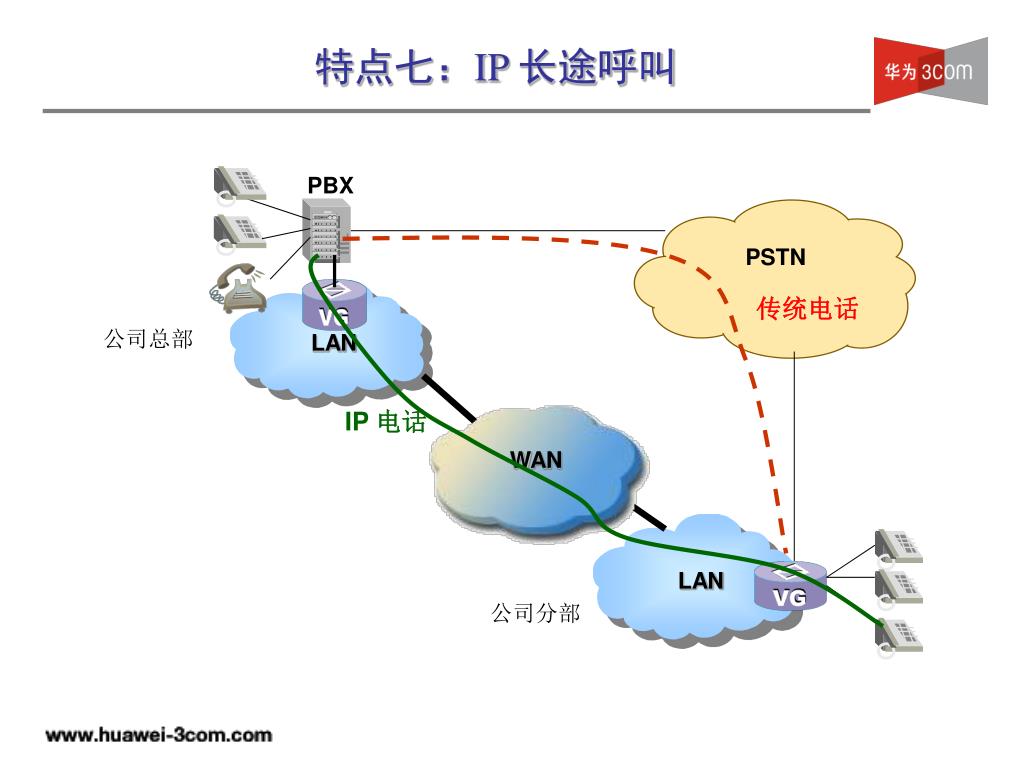

  16. LAN LAN PSTN WAN 特点七：IP 长途呼叫 PBX 传统电话 公司总部 IP 电话 公司分部

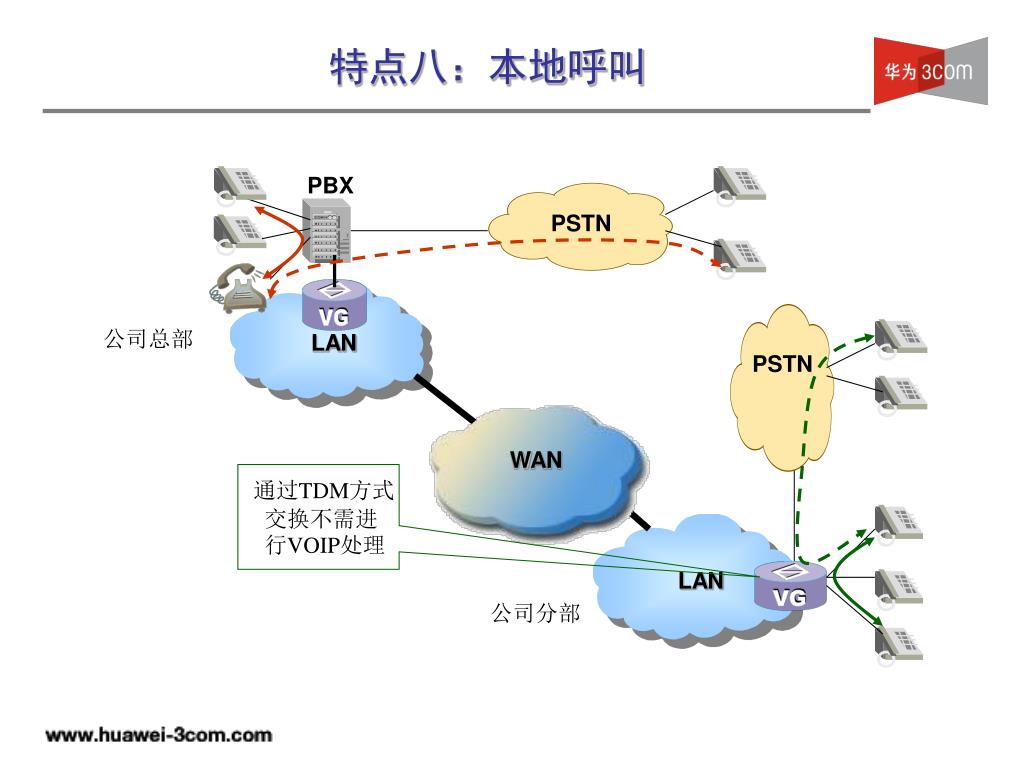

  17. LAN LAN PSTN PSTN WAN 特点八：本地呼叫 PBX 公司总部 通过TDM方式交换不需进行VOIP处理 公司分部

  18. 课程内容 华为3Com XE7000企业语音解决方案 华为3Com行业语音解决方案 华为3Com语音视讯融合解决方案

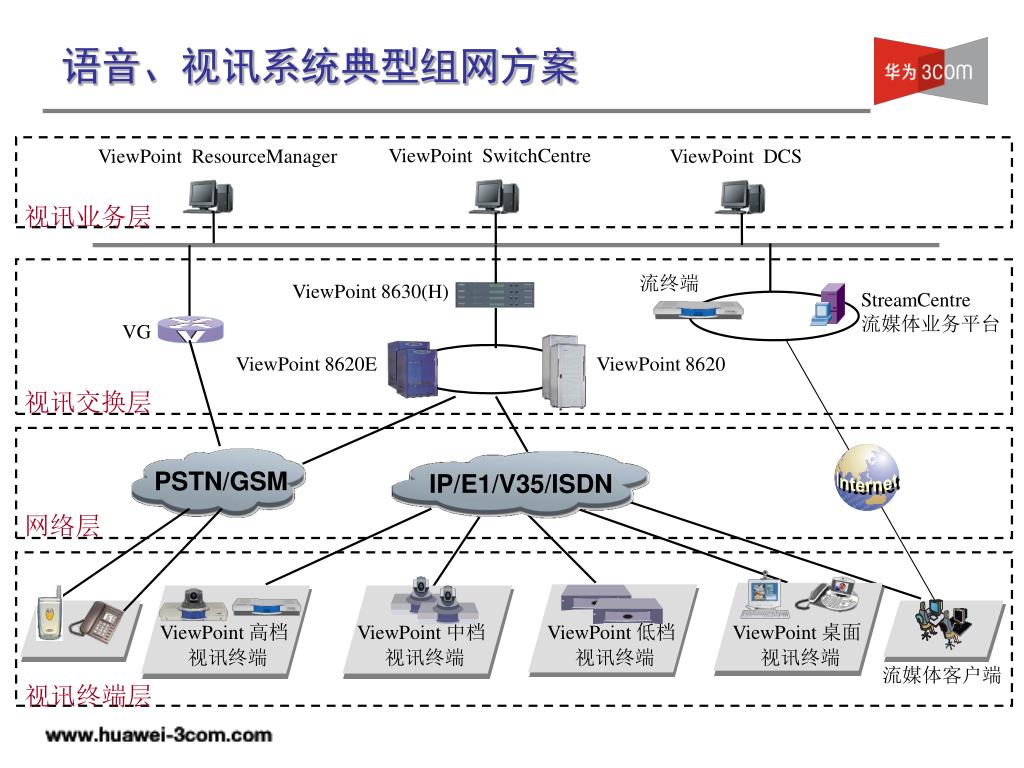

  19. Internet 语音、视讯系统典型组网方案 ViewPoint SwitchCentre ViewPoint ResourceManager ViewPoint DCS 视讯业务层 流终端 ViewPoint 8630(H) StreamCentre 流媒体业务平台 VG ViewPoint 8620E ViewPoint 8620 视讯交换层 PSTN/GSM IP/E1/V35/ISDN 网络层 ViewPoint 高档 视讯终端 ViewPoint 中档 视讯终端 ViewPoint 低档 视讯终端 ViewPoint 桌面 视讯终端 流媒体客户端 视讯终端层

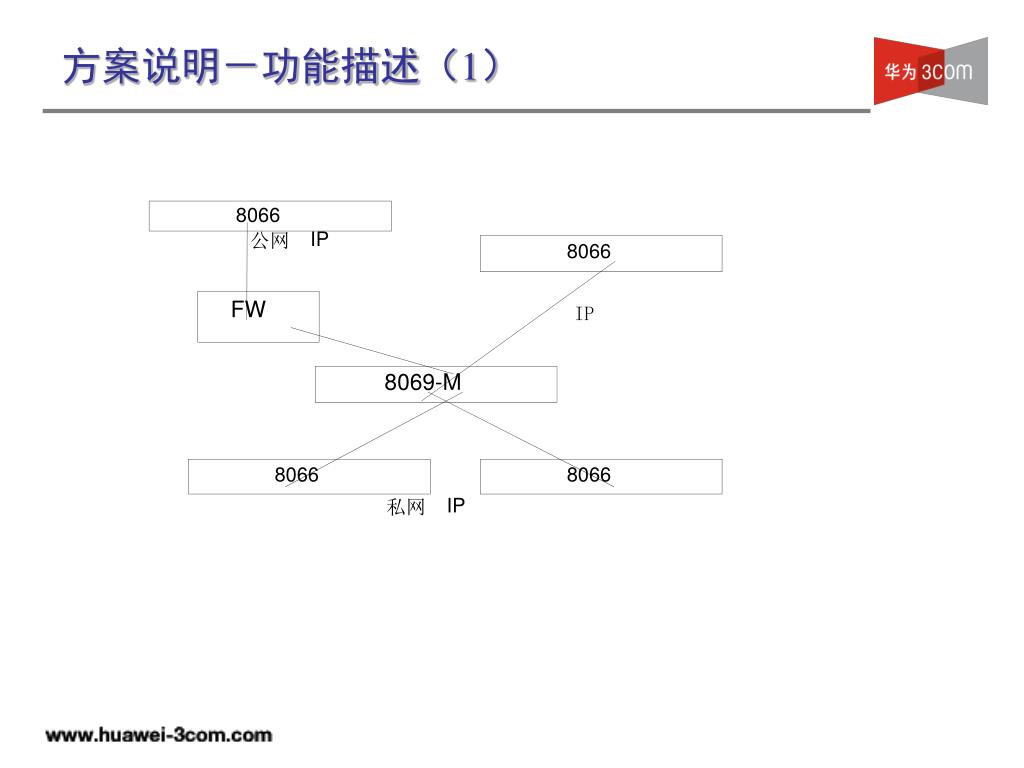

  20. 方案说明－功能描述（1） 8066 IP 公网 8066 FW IP 8069-M 8066 8066 IP 私网

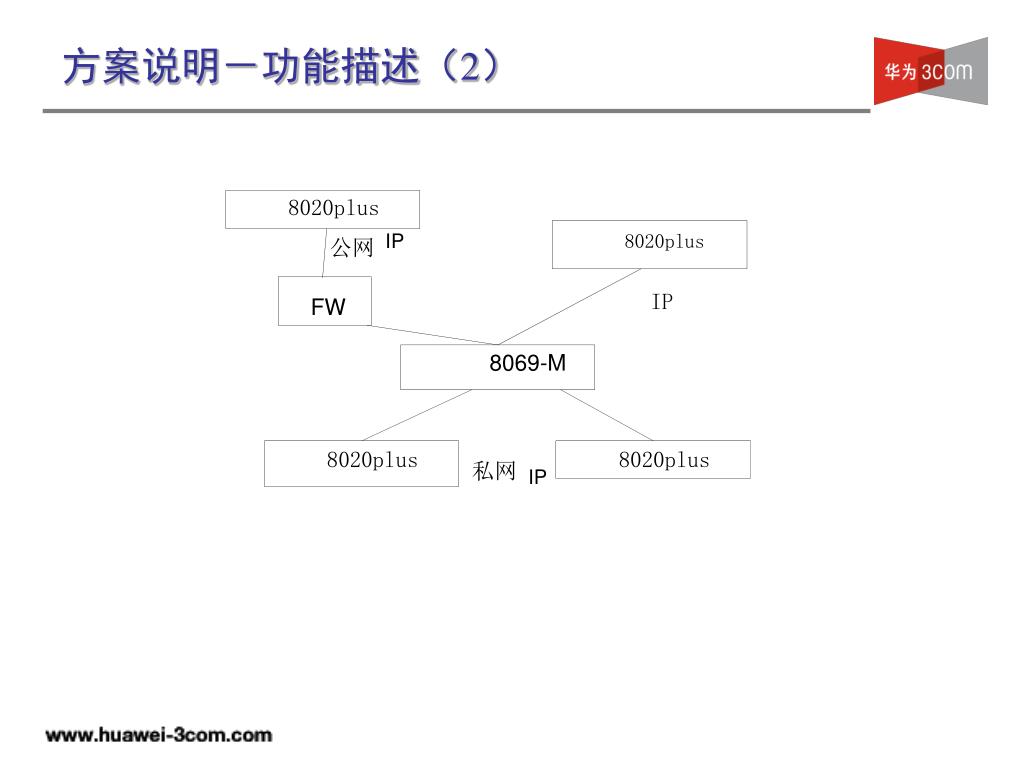

  21. 方案说明－功能描述（2） 8020plus 8020plus IP 公网 IP FW 8069-M 8020plus 8020plus 私网 IP

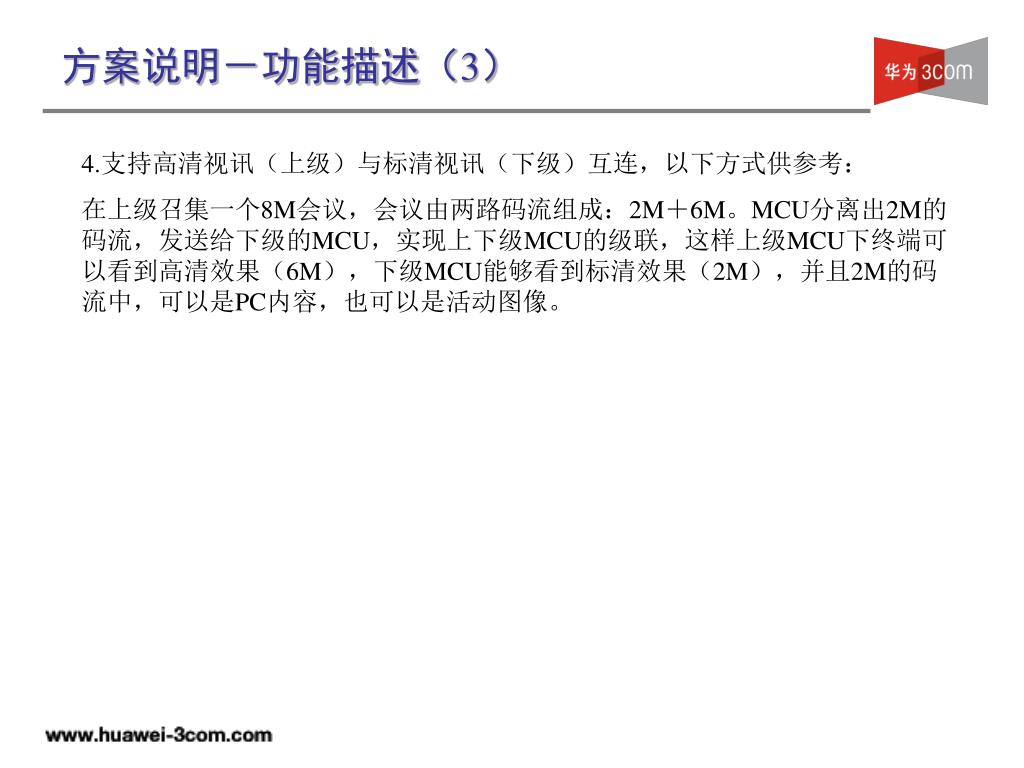

  22. 方案说明－功能描述（3） 4.支持高清视讯（上级）与标清视讯（下级）互连，以下方式供参考： 在上级召集一个8M会议，会议由两路码流组成：2M＋6M。MCU分离出2M的码流，发送给下级的MCU，实现上下级MCU的级联，这样上级MCU下终端可以看到高清效果（6M），下级MCU能够看到标清效果（2M），并且2M的码流中，可以是PC内容，也可以是活动图像。

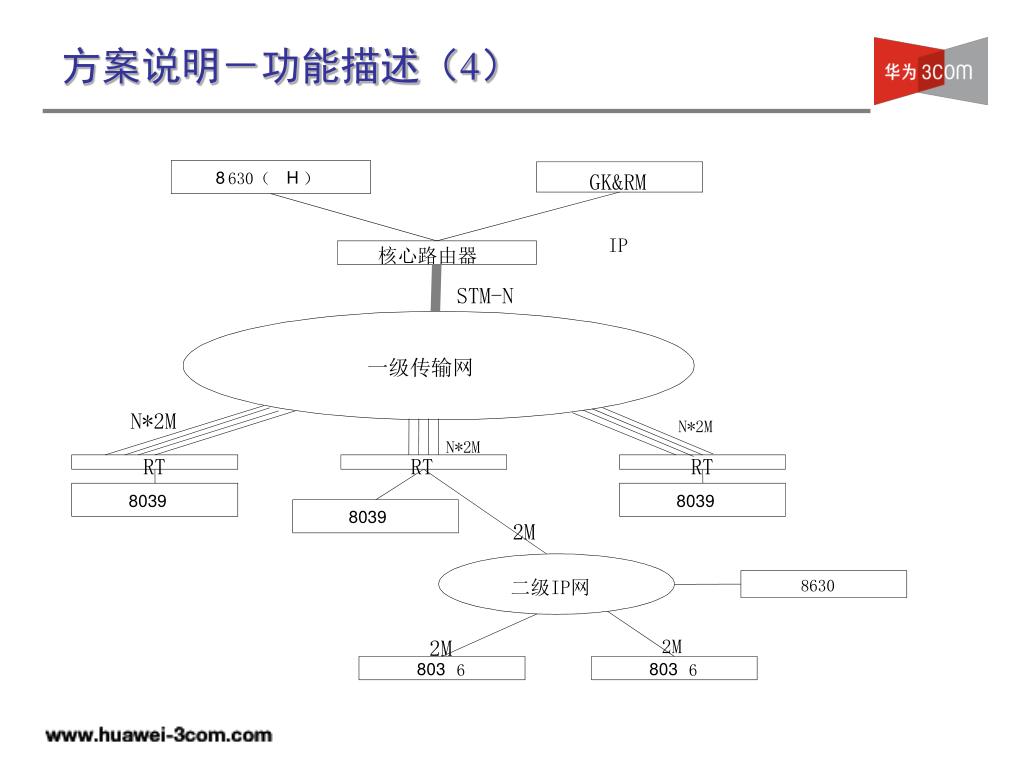

  23. 8 H 630（ ） GK&RM IP 核心路由器 STM-N 一级传输网 N*2M N*2M N*2M RT RT RT 8039 8039 8039 2M 二级IP网 8630 2M 2M 803 803 6 6 方案说明－功能描述（4）

  24. 方案说明－功能描述（5） 5.支持Mini MCU和8620、8630等外置MCU融合组网，以下供参考： Mini MCU和原来的外置MCU融合组网会使用在一些分级网的扩容上 。

  25. 方案说明－功能描述（6） 7.流媒体能够与业务层软件比较好地集成，方便用户使用，支持会议的直播与点播。 8.支持SNP协议，在防火墙后面的视讯终端可以通过SNP协议穿越防火墙。 9.全系列视讯系统支持H.264。 10.支持视讯会议的基本功能：观看会场、自动浏览、申请/释放主席、断开/添加会场、结束会议、会场静音/取消静音、会场闭音/取消闭音、广播会场、导播发言、自由讨论、声控切换设置和多画面设置、远程摄象机控制、数据会议。 11.支持其它特色功能：主叫呼集、终端VGA的输入输出、H.239双流、桌面传送、双视、三显、速率适配、协议适配、多画面、会议中自动升降速、鉴权会议、智能流控、MCU电视墙。 12. 提供多层次的保密措施，在信令层，提供了GK注册、主叫呼集、终端会议控制、终端远程控制、终端配置等多重口令保护，可以保证用户信令处于安全状态 。

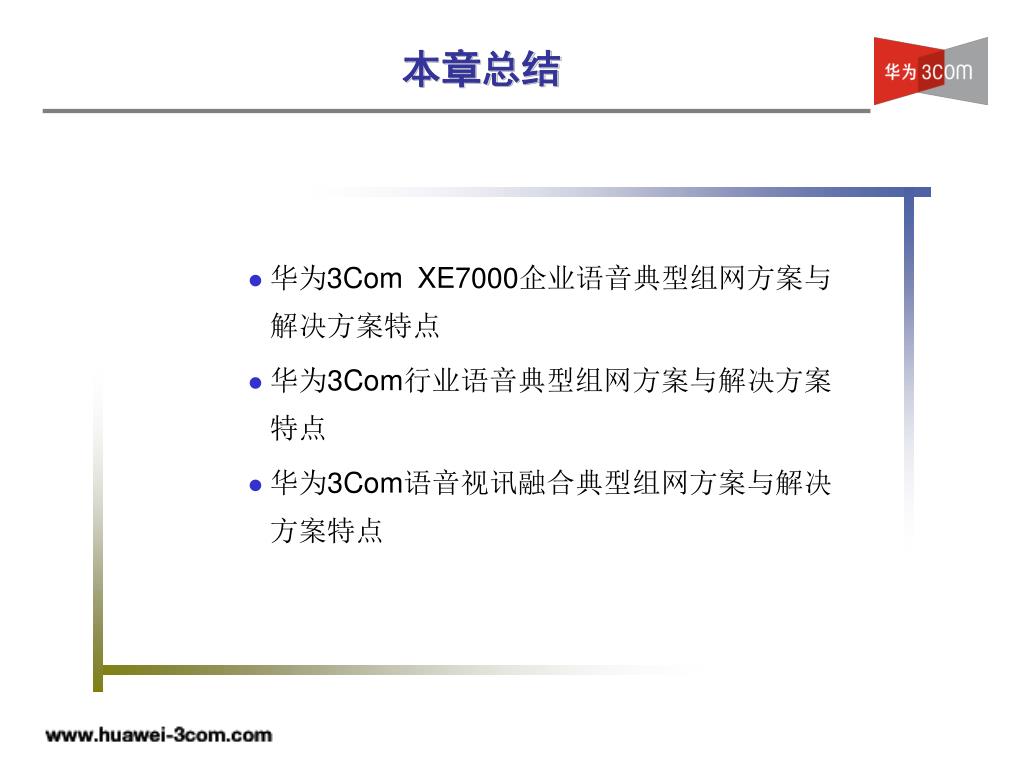

  26. 本章总结 • 华为3Com XE7000企业语音典型组网方案与解决方案特点 • 华为3Com行业语音典型组网方案与解决方案特点 • 华为3Com语音视讯融合典型组网方案与解决方案特点

  27. 华为3Com技术有限公司 华为3Com公司网址: www.huawei-3com.com 华为3Com技术论坛网址: forum.huawei-3com.com
