  1. PSV Ricardo Halfeld R. Andrade Rafael Matouk Nassar Projeto de Sistemas Oceânicos II

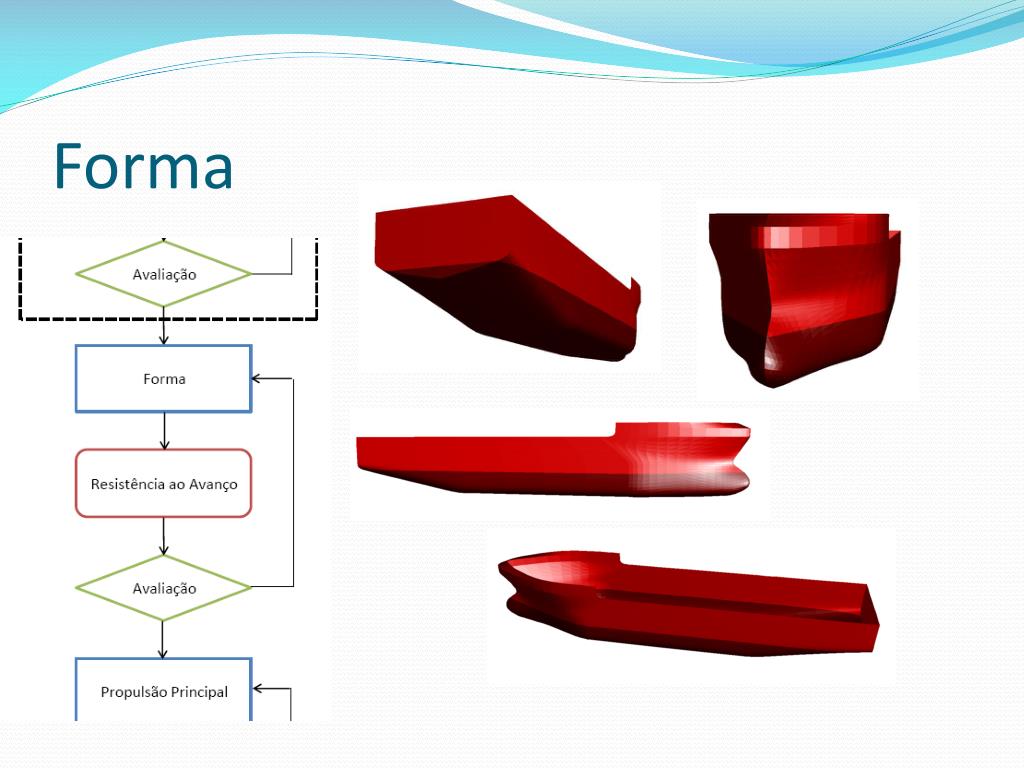

  2. Forma

  3. Resistência ao Avanço

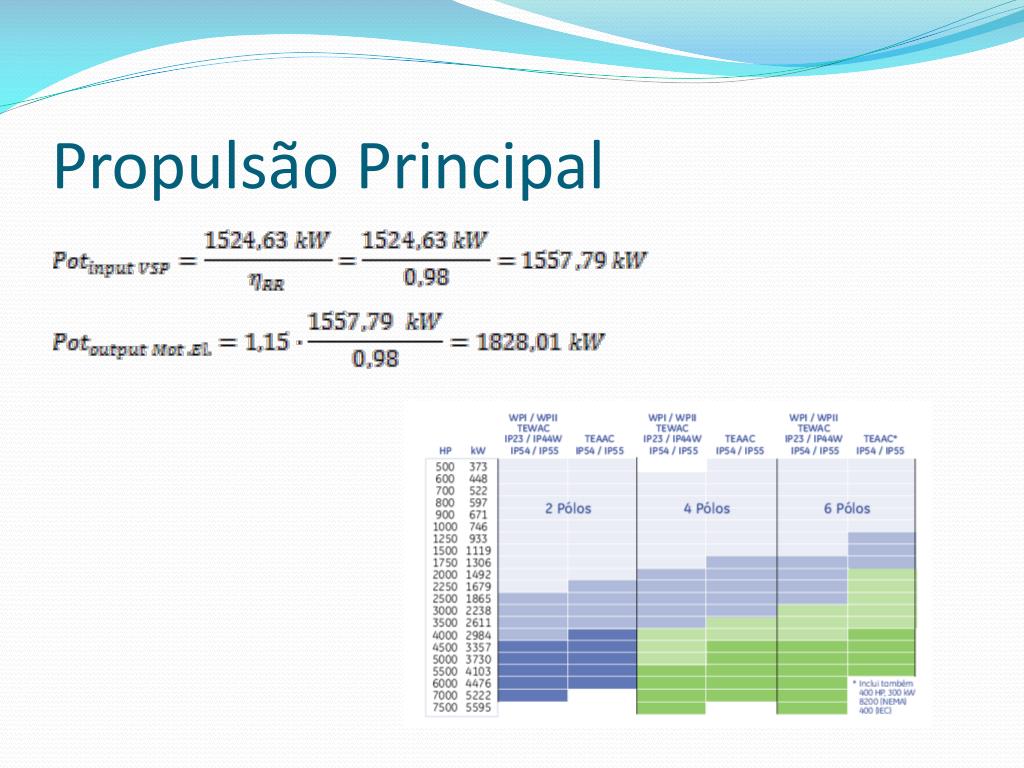

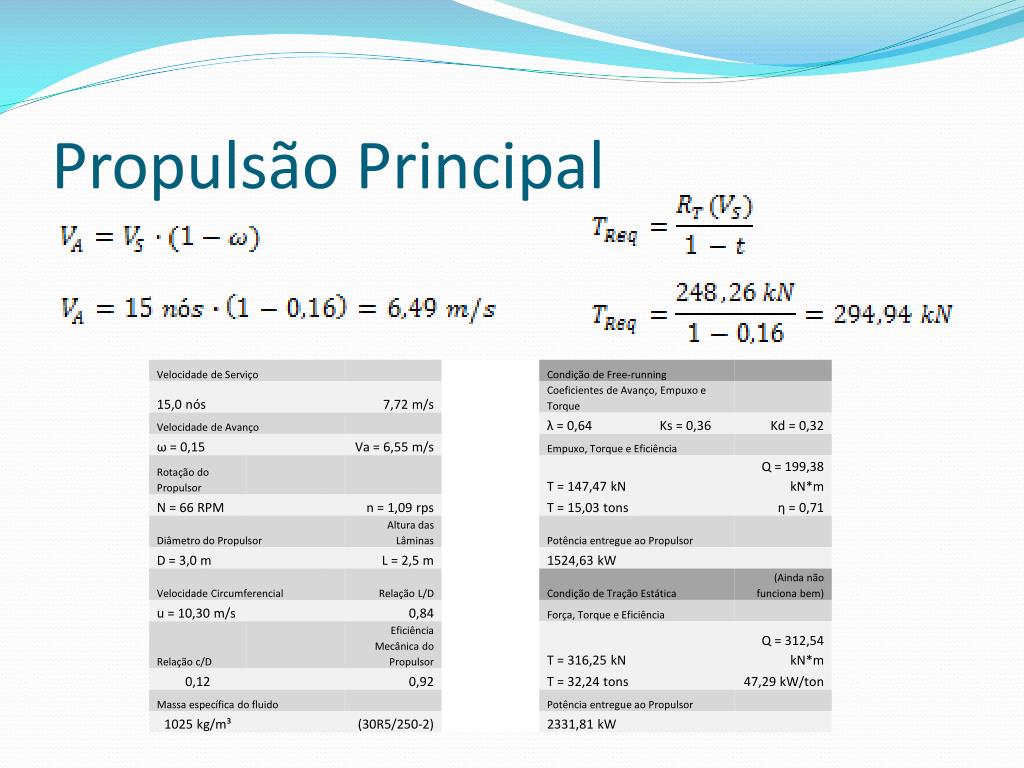

  4. Propulsão Principal

  5. Propulsão Principal

  6. Propulsão Principal

  7. Propulsão Principal

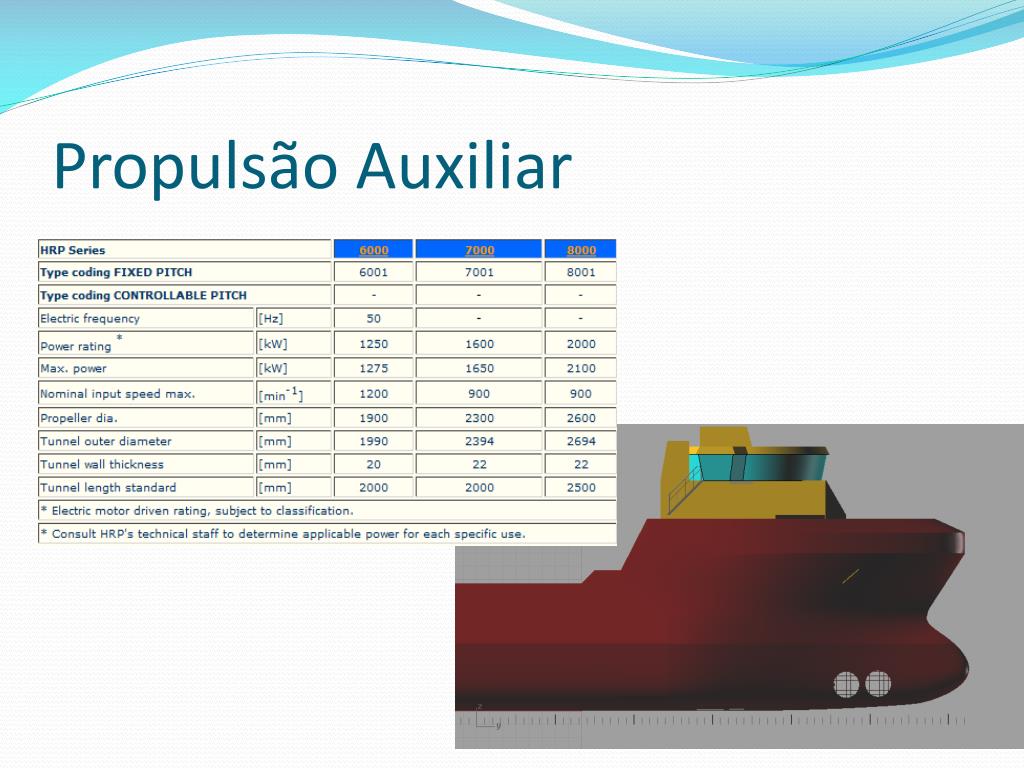

  8. Propulsão Auxiliar • API Recommended Practice 2P (American Petroleum Instititute) • Requerido: 2x 1227 kW • 21,2 tonf (Vento) • 19,1 tonf (Corrente) • 25,1 tonf (Ondas) • 65,4 tonf (Total)

  9. Propulsão Auxiliar

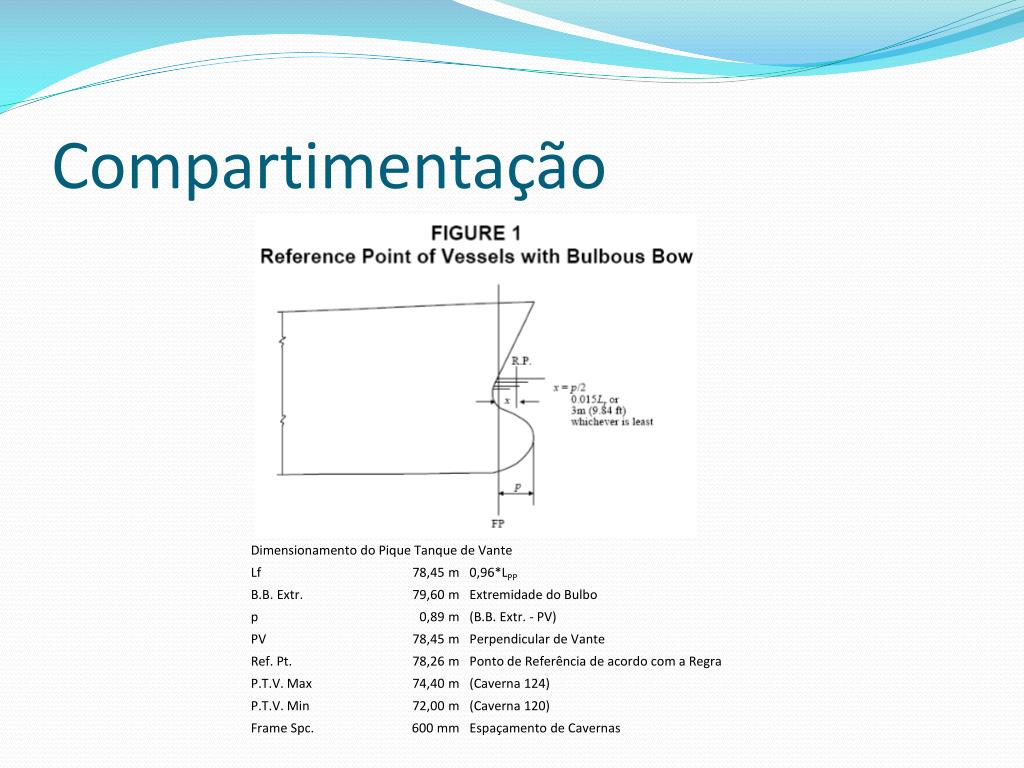

  10. Compartimentação

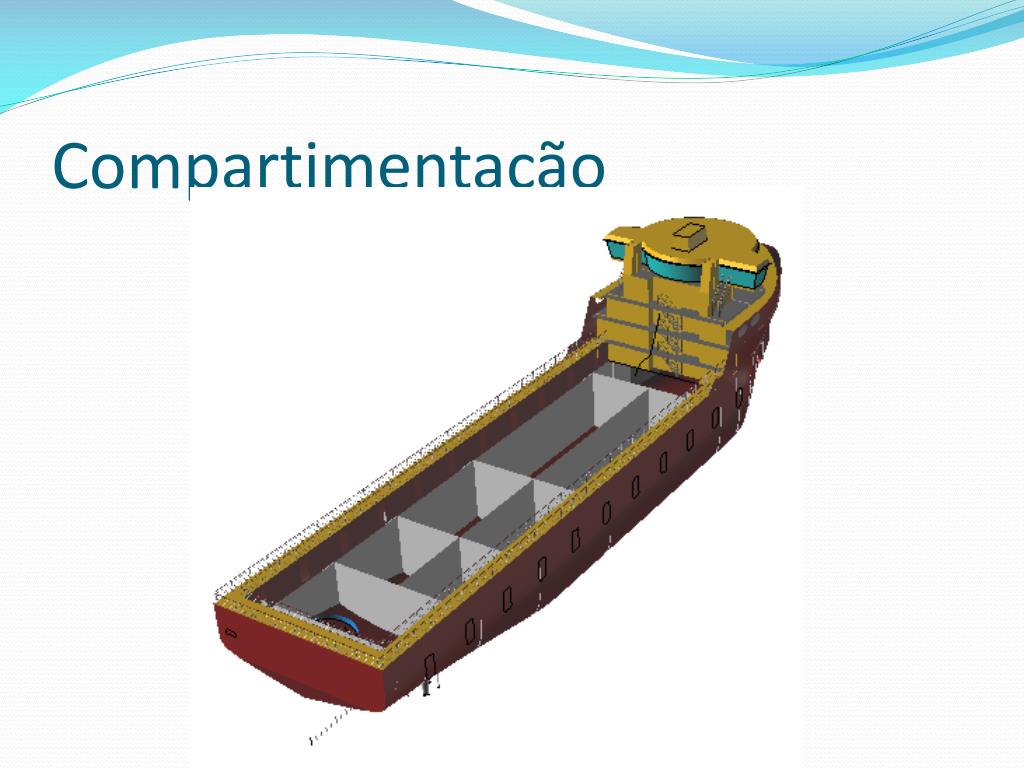

  11. Compartimentação

  12. Compartimentação

  13. Compartimentação

  14. Compartimentação

  15. Compartimentação

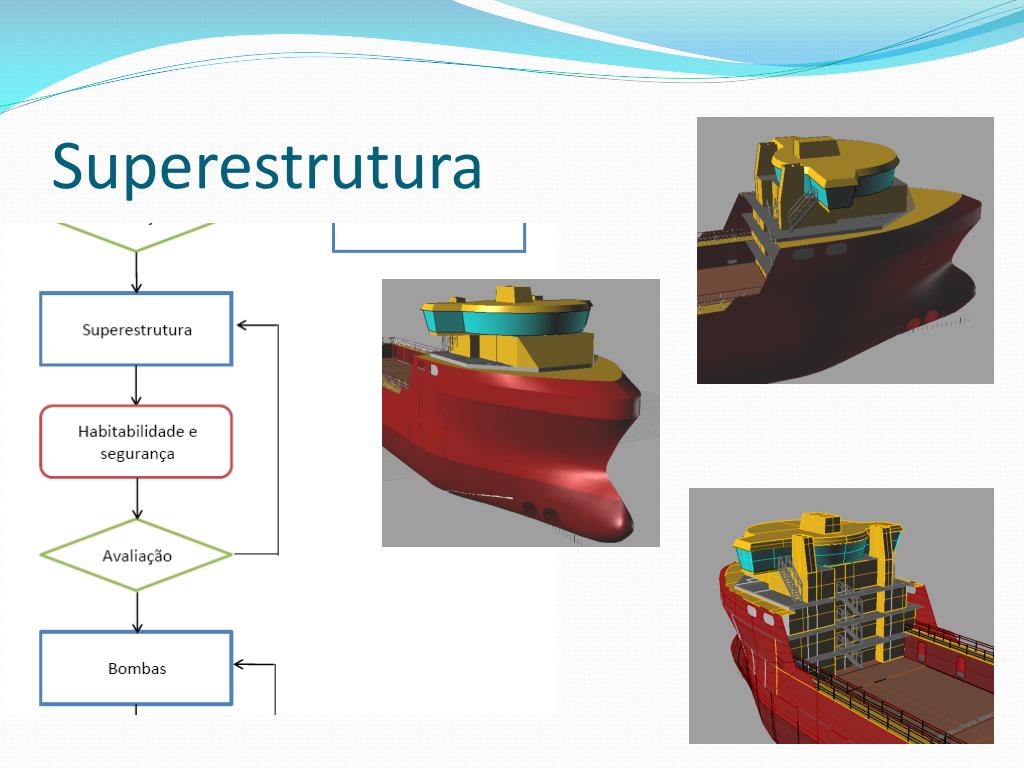

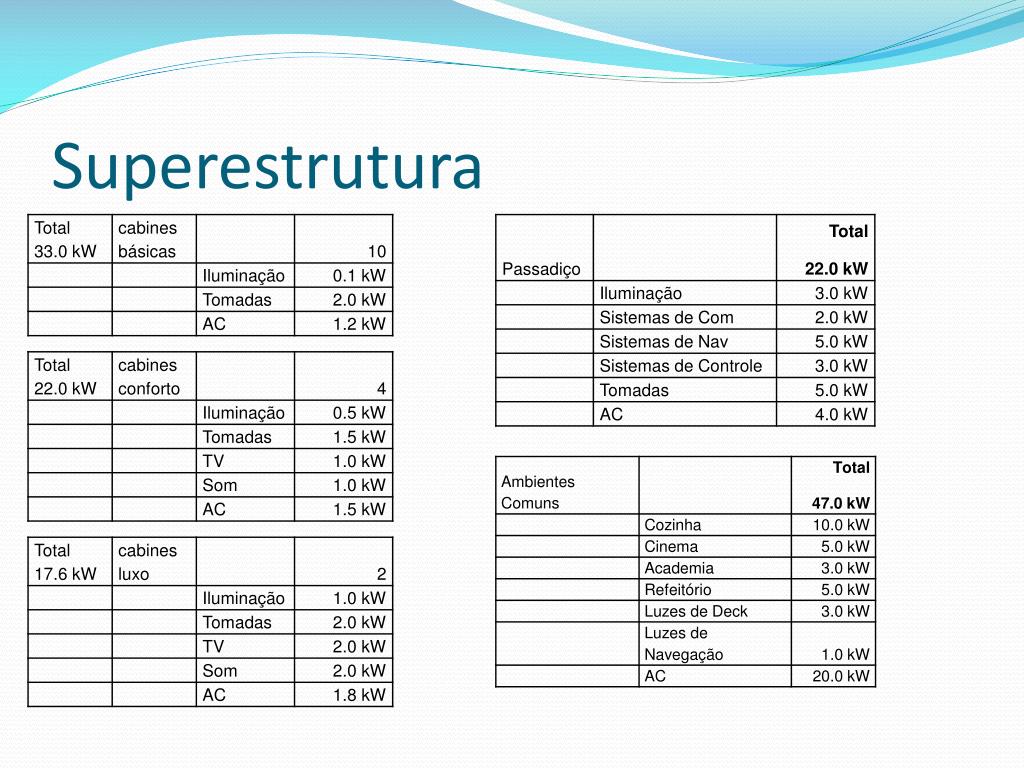

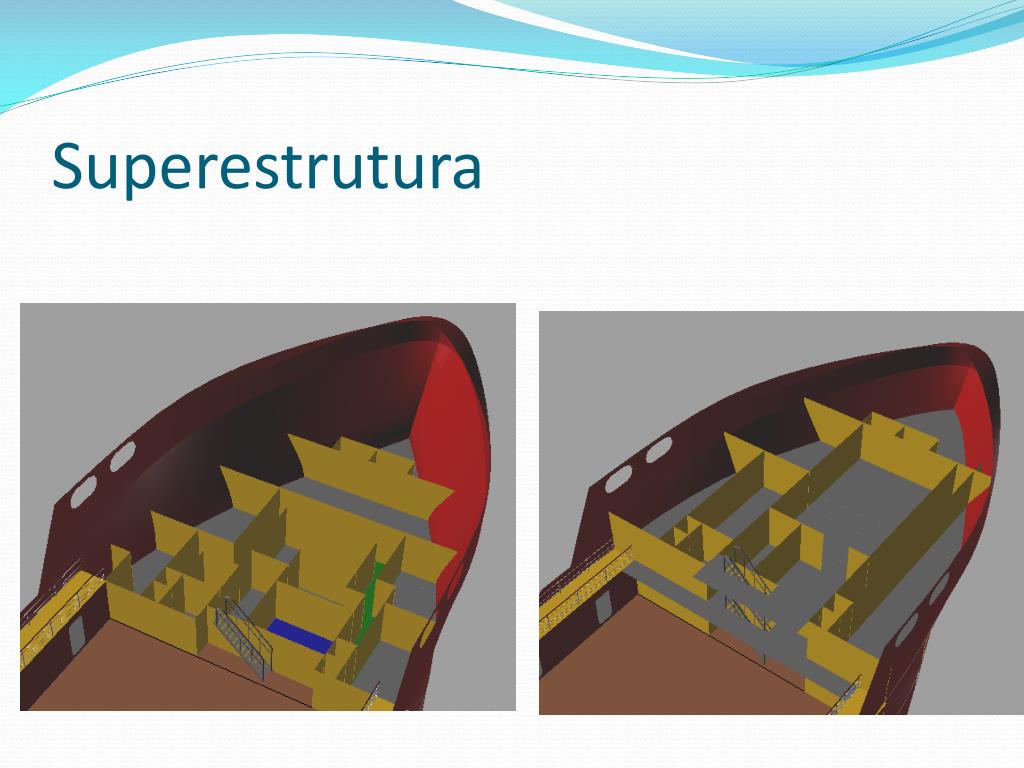

  16. Superestrutura

  17. Superestrutura

  18. Superestrutura

  19. Superestrutura

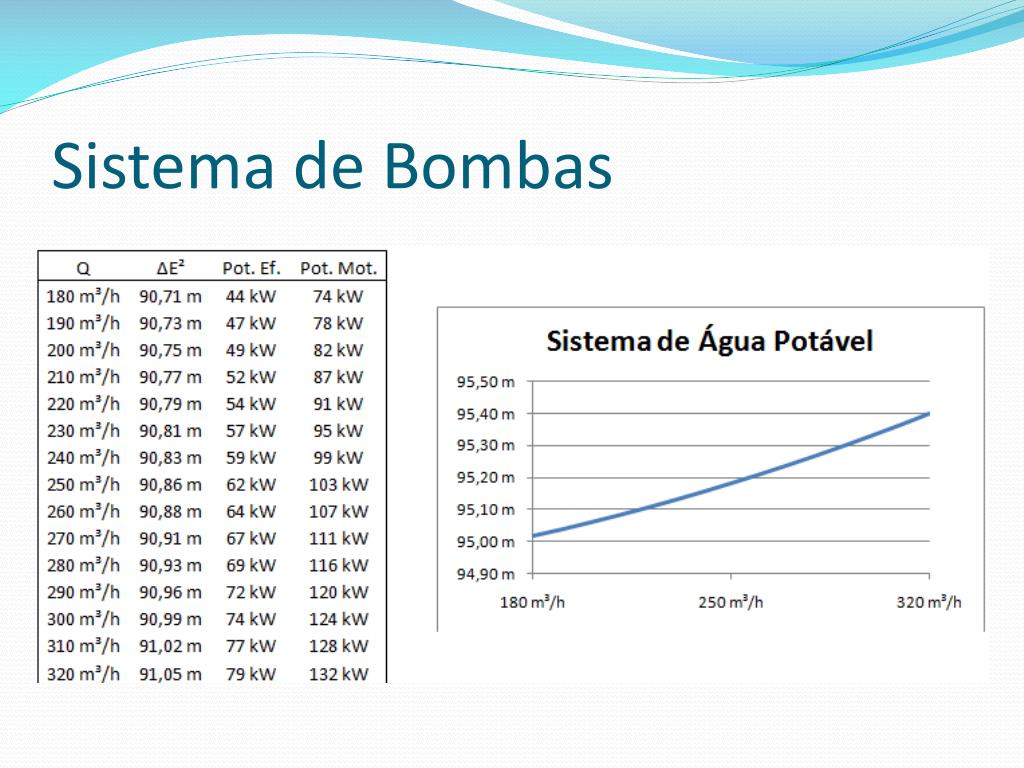

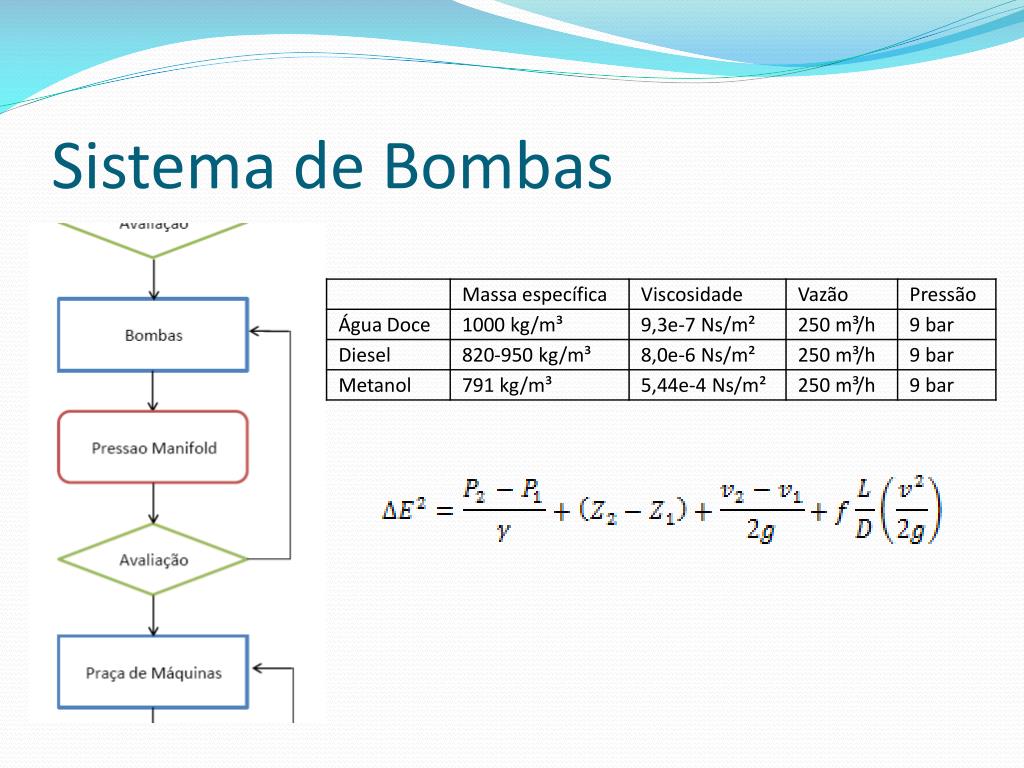

  20. Sistema de Bombas

  21. Sistema de Bombas

  22. Sistema de Bombas

  23. Sistema de Bombas

  24. Praça de Máquinas

  25. Praça de Máquinas

  26. Praça de Máquinas

  27. Convés de Carga

  28. Convés de Carga • Área Requisitada: 500 m² • Área disponível: 700 m²

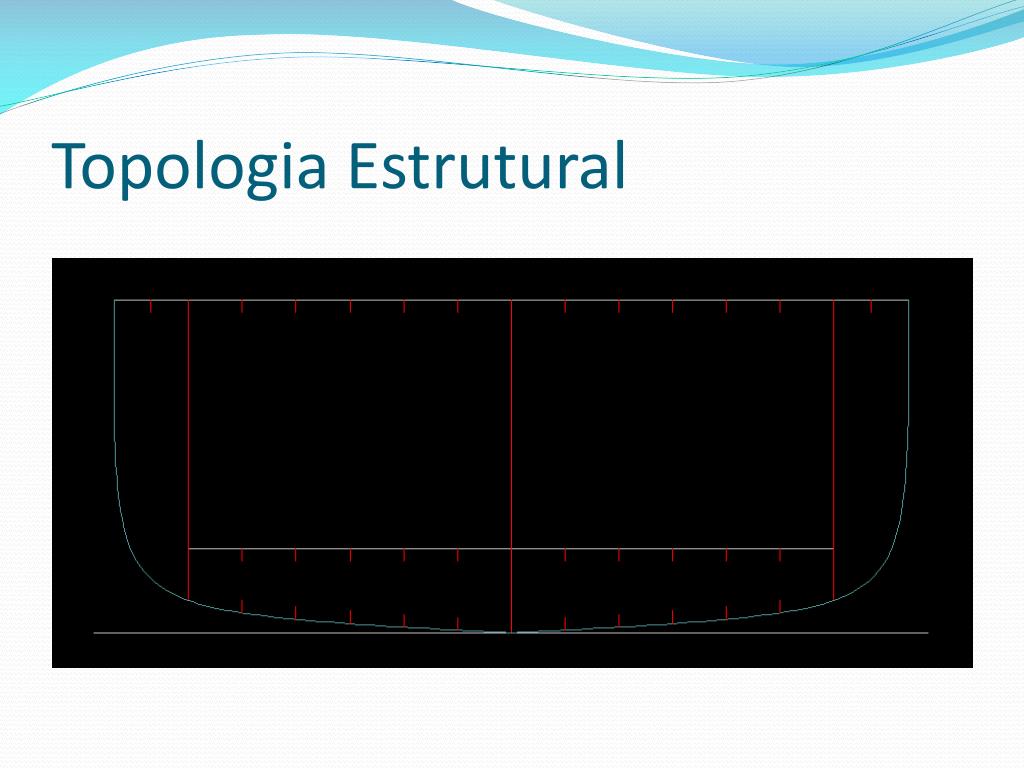

  29. Topologia Estrutural

  30. Topologia Estrutural

  31. Topologia Estrutural

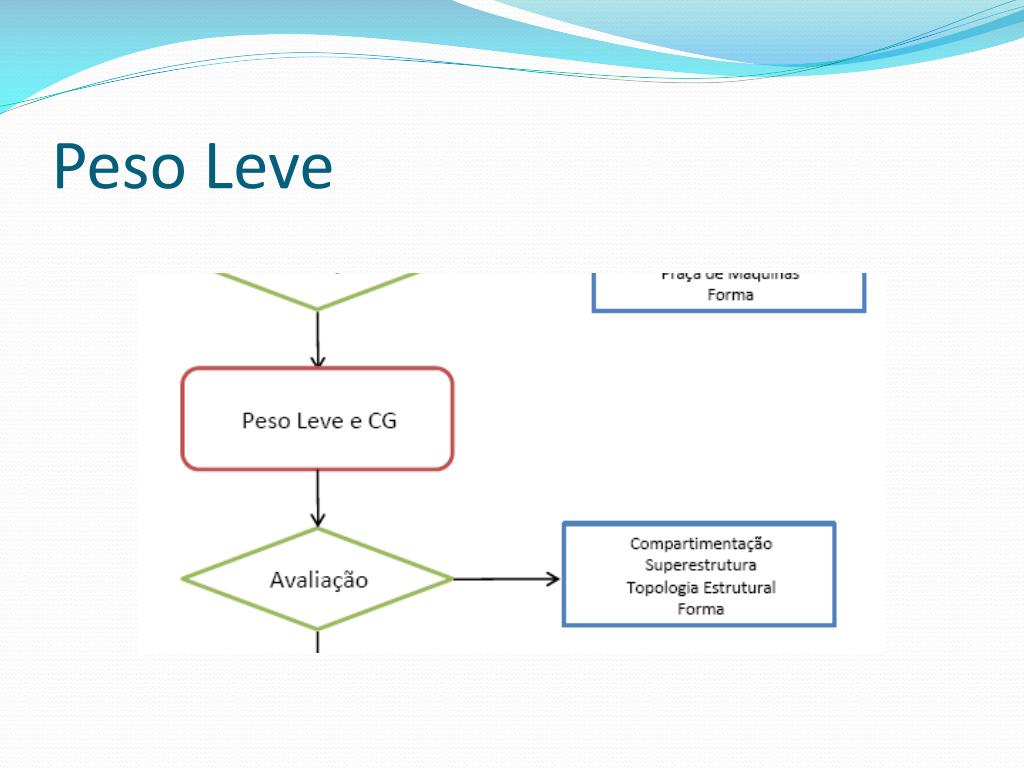

  32. Peso Leve

  33. Peso Leve

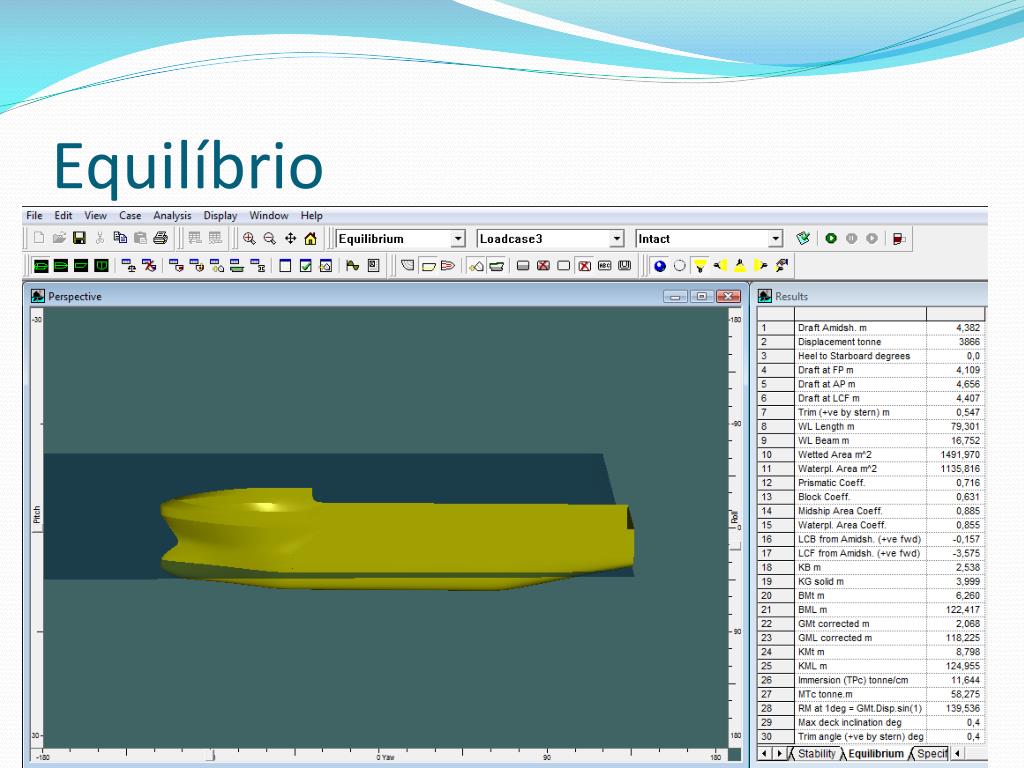

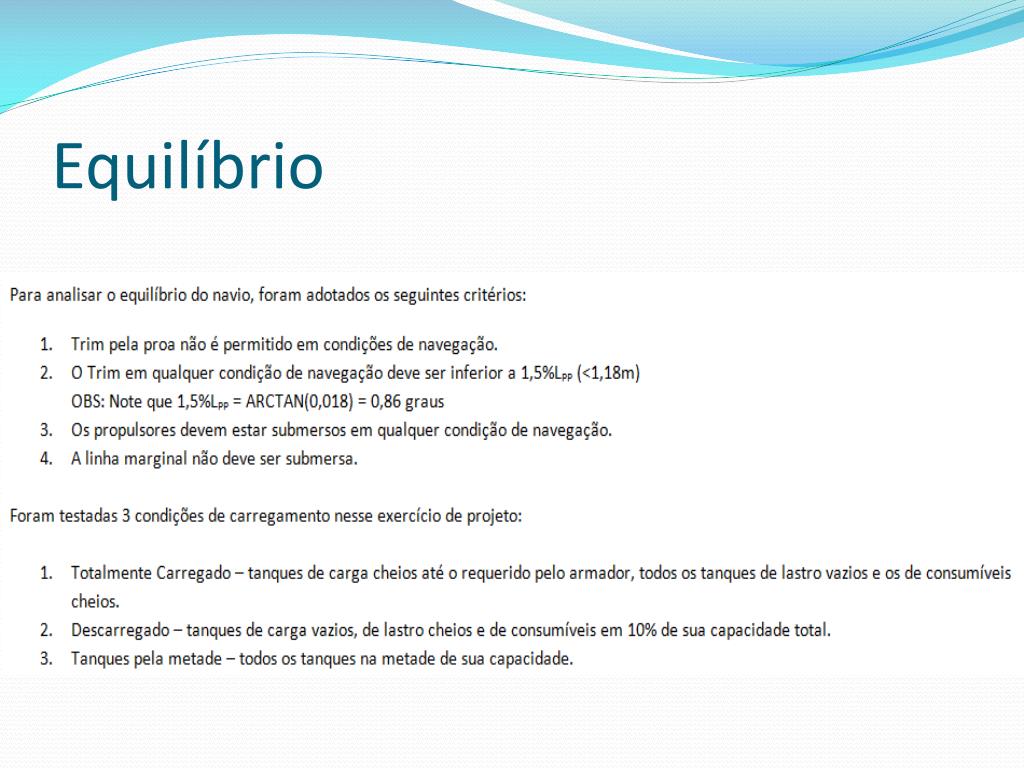

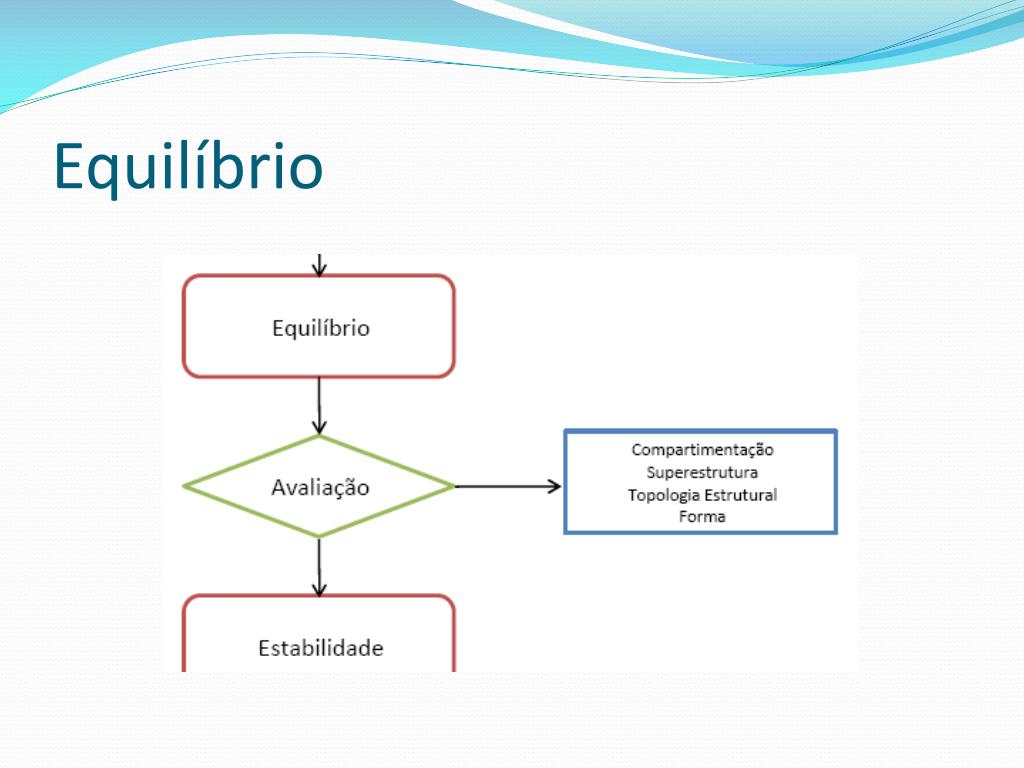

  34. Equilíbrio

  35. Equilíbrio

  36. Equilíbrio

  37. Equilíbrio

  38. Equilíbrio

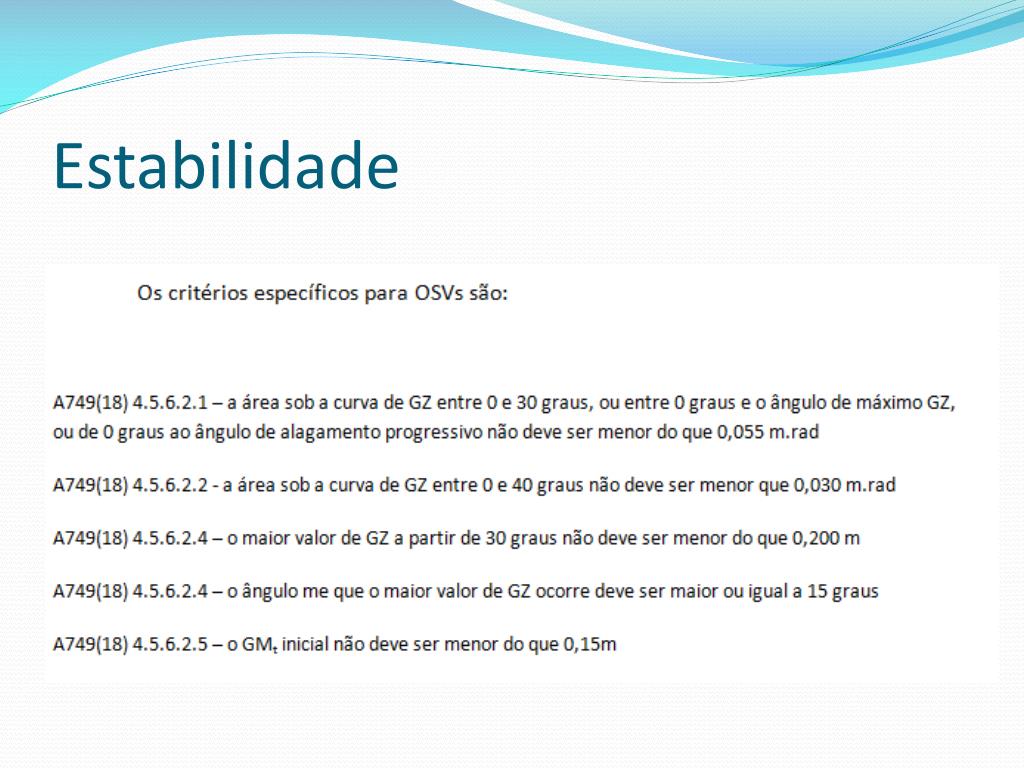

  39. Estabilidade

  40. Estabilidade

  41. Estabilidade

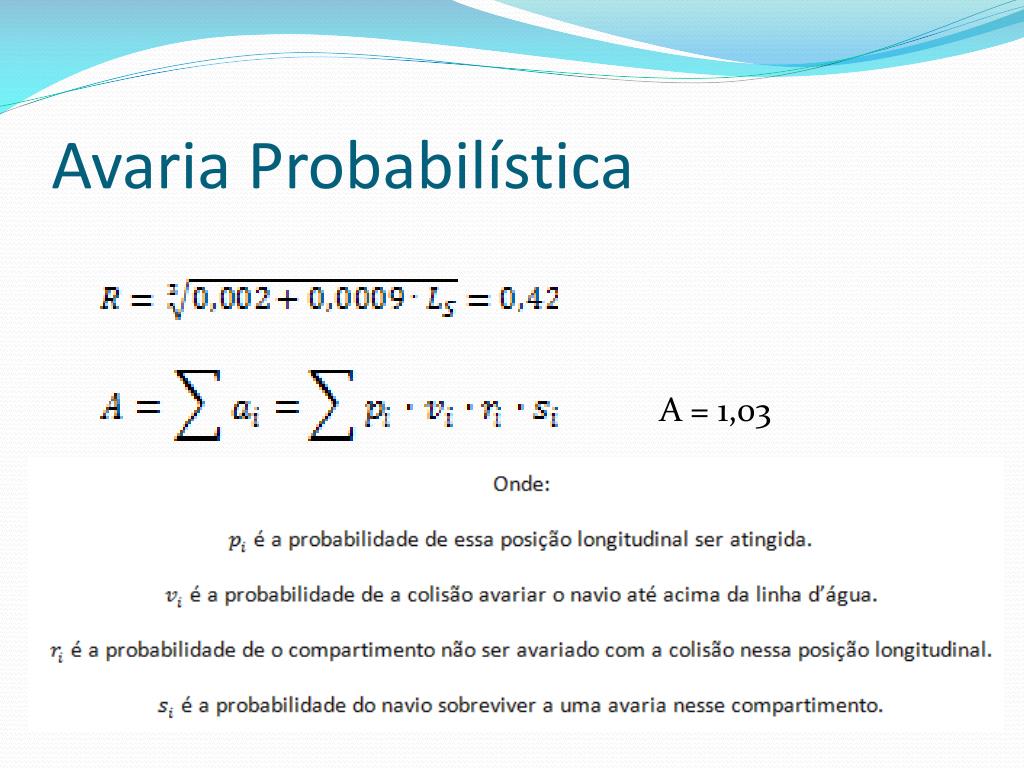

  42. Avaria Probabilística A = 1,03

  43. Comportamento em Mar

  44. Comportamento em Mar

  45. Comportamento em Mar • Hs = 2,73 m • Tz = 7,5 s

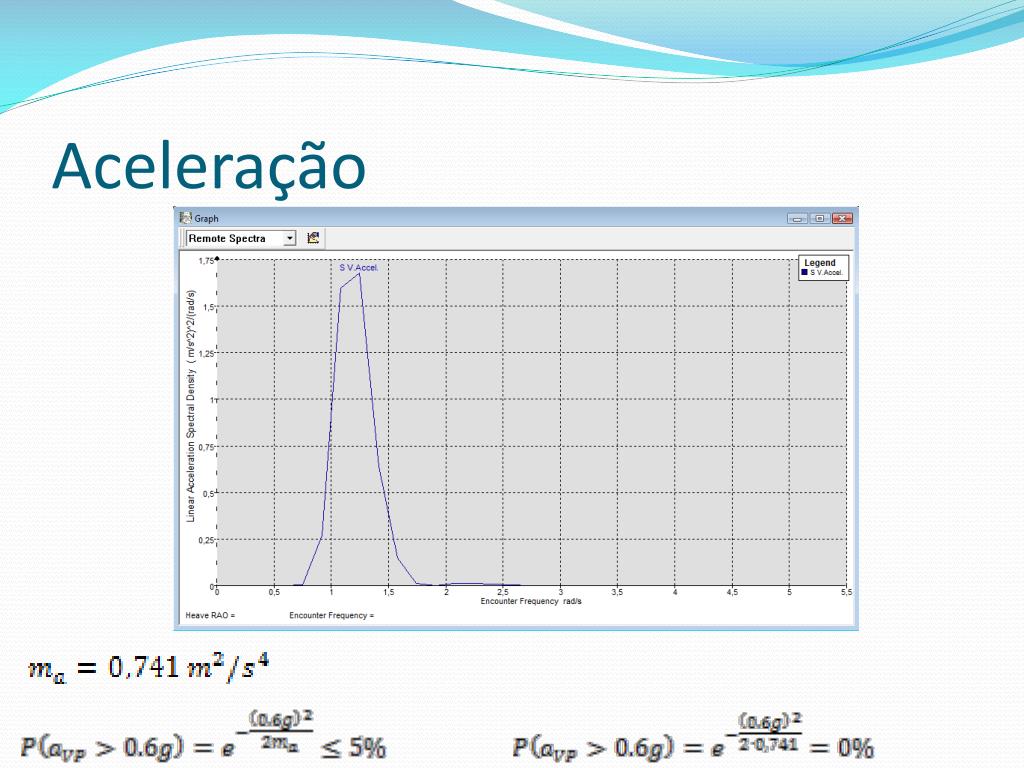

  46. Aceleração

  47. Emersão do Propulsor

  48. Batida de Proa

  49. Água no Convés de Proa

  50. Análise Estrutural
