Presentation Transcript
slide1

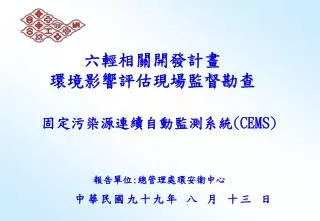

中華民國九十九年 八 月 十三日

六輕相關開發計畫

環境影響評估現場監督勘查

固定污染源連續自動監測系統(CEMS)

報告單位:總管理處環安衛中心

cems cems cems cems
CEMS設置情形

CEMS監測儀器功能測試

CEMS品保/品管作業方式

CEMS歷年罰單說明

本企業主動積極作為

結論

報 告 重 點

slide3

一、CEMS設置情形

  六輕廠區依環評及法規公告公私場所應設置連續自動監測設施及與主管機關連線之固定污染源,目前計有四大公司(台塑石化、麥寮汽電、南亞公司、台化公司)8廠處, 33支排放管道裝設CEMS並依法全數與環保局進行連線,各廠處設置情形說明如下:

各廠CEMS設置明細:

2

slide4

二、CEMS監測儀器功能測試

(一)CEMS監測儀器法規符合度:

各廠依據92年12月3日環署空字第0920085967號公告之「固定污染源空氣污染物連續自動監測設施管理辦法」,進行固定污染源之監測設施設置,並向地方主管機關提報監測設施設置計畫書、監測措施說明書、監測設施確認報告書,經環保局審查通過後啟用。

slide5

二、CEMS監測儀器功能測試

(二)CEMS監測儀器功能測試:

為確保各監測儀器功能測試均能符合法規標準,依「固定污染源空氣污染物連續自動監測設施管理辦法」第十三條對監測設施進行例行校正測試、查核及保養,其結果均符合法規標準並作成紀錄,保存二年備查。

儀器自動校正測試

人工手動校正

Zero/Span

零點/全幅線性測試

手動校正

slide6

二、CEMS監測儀器功能測試

(二)功能測試執行方式:

slide7

三、CEMS品保/品管作業方式:

為確保各監測系統之功能及監測數據之完整性、正確性與可靠性,擬訂相關之品質管制/品質保證計劃,就人員訓練、儀器選擇、校正、維修保養、資料管理及督導檢核等項目,做一「可溯性」之管理,並依法向地方主管機關提報監測數據品質保證計劃書。

slide8

三、CEMS品保/品管作業方式:

(一)異常處理流程:

為確保任何監測設施之異常均能立即查出原因並妥善處理,故建立異常處理SOP,以縮短故障修復時間。

slide9

三、CEMS品保/品管作業方式:

(二)執行品質管理策略:

為達到CEMS“零異常”之目標,制定持續改善策略,針對異常進行追根究底探討並進行改善,藉以提升資料有效率。

1.定期維護保養

持續改善

達成目標

4.異常狀況處理

(改善措施)

2.品保品管

QA/QC

3.數據有效性確認

slide10

檢討

製程人員

1.有效監測時數

2.異常說明

3.每日CEMS回報

4.耗材備品使用量及庫存量

CEMS

檢討會議

保養/廠商

維護人員

決議及執行

環保人員

檢討

三、CEMS品保/品管作業方式:

(三) CEMS檢討會議流程 :

為落實達成“零異常”之目標,於每月定期招集CEMS維護廠商、製程人員、環保人員開會,針對定保報告缺失進行檢討並擬定改善措施。

slide11

三、CEMS品保/品管作業方式:

(四)歷年監測儀器故障率:

為防止系統故障導致異常,除在每次定期維護保養時,檢視測試各項儀器元件,遇有老化時則予以更換零件,外再配合上述管理措施進行確實的預防保養操作,使各項設備皆能發揮最佳效能降低儀器的故障率,96年累計至今儀器故障次數如下表所示:

slide12

三、CEMS品保/品管作業方式:

(五)主管機關入廠稽核:

  統計96年~99年5月環保主管機關入廠針對CEMS稽核次數,累計306次,每月入廠7.5次,平均每廠每月均會受到主管機關稽核一次,在如此高的稽核頻率下,雲林縣環保局再針對公用三廠PD01排放管道於99/1/21~99/4/22為期3個月進行24小時CEMS輸出訊號平行比對查核作業,經環保局進行監測資料分析後並無異常情形發生,足以顯示監測數據之可靠性。

slide13

三、CEMS品保/品管作業方式:

(六)CEMS歷年罰單說明:

六輕廠區CEMS設置至迄今逾10年,僅被主管機關開過1張罰單,實際異常發生原因並非CEMS本身異常所造成,其說明如下:

(1)異常說明:

98/8/17雲林縣環保局派員至台化ARO-2廠針對連續自動監測系統進行相對準確度查核,結果NOX相對準確度18.33% (應<10%),排放流率相對準確度25.83%(應<20%),未符合法規規定,遭開單告發罰款10萬元。

slide14

三、CEMS品保/品管作業方式:

(2)異常原因:

該廠於當日初步換算檢測結果,發現有超限之虞,經查檢測日前後數據均正常,隨即聯繫專業廠商入廠查看監測設施,發現採樣泵浦採樣管斷裂,導致CEMS監測數據偏低,實際採樣數據較高(圖1),經比對結果未符合規定。採樣管斷裂初步研判應為環保局人檢測人員作業過程中不慎造成所致(圖2),但由於當日未派員全程陪同檢測而無法證實。

斷裂處

監測數據突然降低

(圖1)

(圖2)

slide15

三、CEMS品保/品管作業方式:

(3)改善對策及預防管理措施:

立即更換新的採樣管並進行架高作業,爾後遇查核將聯絡專業廠商派專業人員全程配合比對預防類似事件發生。

slide16

四、連線系統品保/品管作業:

六輕相關開發單位對於監測紀錄之連線,均依據「固定污染源空氣污染物連續自動監測設施管理辦法-附錄十二至附錄十四」規定類別及格式進行資料彙整,並傳輸至環保主管機關,另為確保所有監測數據能正確且即時傳輸,設置專線進行CEMS資料傳輸,並採用環保署開發之傳輸模組進行資料判讀與上傳,且依法向地方主管機關提報連線確保報告書。

slide17

四、連線系統品保/品管作業:

CEMS傳輸架構圖

監測中心電腦

環保局電腦

STACK#1CEMS

分析儀(MONITOR)

STACK#1 PLC

RS422

中控室

資料蒐集控制電腦

印表機

六輕企業網路

六輕各廠煙道內空氣污染物經監測設施分析所得之數據,經過PLC以RS422傳輸至中控室資料蒐集控制電腦,用以顯示、計算、修正結果及分析儀之操作狀態等等,並產生符合環保署規定之檔案格式,透過六輕企業網路同步傳送至監測中心及CEMS傳輸模組進行上傳至環保局與環保署。

16

slide18

四、連線系統品保/品管作業:

本企業為確保資料連線不中斷,除每月進行維護保養外並建置連線管理系統主動偵測連線狀態,遇有斷線情形立即發出警報及簡訊通知相關人員進行處理,經此管理作為後,所有斷線均能立即掌握並進行故障排除,力求於最短時間內恢復連線,連線系統運作至今除因專線異常造成資料無法上傳外並無中斷情形發生。

slide19

五、本企業主動積極作為:

為確保所有異常均有改善,另建置一套管理系統,透過全廠網路,接收各廠監測數據進行即時監控,並加入手機簡訊通知及與企業Notes系統整合,有異常立即自動發送簡訊、Notes通知相關人員進行處理,更提供WEB化查詢介面,相關人員可隨時掌握固定污染源排放情形,定期亦會彙整異常,要求廠處針對超限異常進行說明並要求已善避免異常重覆發生。

企業Notes通知

簡訊通知

slide20

結 論

六輕相關開發單位除了對固定污染源連續自動監測設施(CEMS)設備之慎選外,再配合確實的預防保養操作及人員訓練,使各項監測設備皆能發揮最佳效能,確保了所有CEMS監測數據之正確性及合理性。
