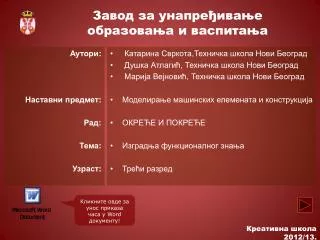

  1. Завод за унапређивање образовања и васпитања Аутори: Наставни предмет: Рад: Тема: Узраст: • КатаринаСвркота,Техничка школа Нови Београд • Душка Атлагић, Техничка школа Нови Београд • Марија Вејновић, Техничка школа Нови Београд • Моделирање машинских елемената и конструкција • ОКРЕЋЕ И ПОКРЕЋЕ • Изградња функционалног знања • Трећи разред Кликните овде за унос приказа часа у Word документу! Креативна школа 2012/13.

  2. ОКРЕЋЕ И ПОКРЕЋЕ Моделирање зупчаника са правим зупцима

  3. Моделирање зупчаника са правим зупцима ПРВИ ЧАС Тест који ученици раде на крају првог часа : кликни овде

  4. Питање:Шта је еволвента? Одговор:Еволвента је крива коју описују крајеви праве линије која се по кругу котрља без клизања. кликни овде Профил међузубља добијен конструкцијом еволвенте и приближном методом ЕВОЛВЕНТА кликни овде Објашњење уз слику :

  5. Спрегнути зупчаници у редуктору окрећу се овако: http://www.youtube.com/v/K2eYtW_mHf8

  6. Mоделиратипогонски зупчаник чије су основне мере добијене прорачуном: На основу мера урађен је радионички цртеж погонског зупчаника: ДРУГИ ЧАС кликни овде кликни овде Сада можемо да пређемо на моделирање зупчаника : кликни овде Поступак израде зупчаника погледајте овде (http://www.youtube.com/watch/v/Y4yiNPgg5PA) После предавања наставника и гледања филма сви ученици су успели да ураде свој први зупчаник.

  7. ТРЕЋИ ЧАС Задаци за вежбу на часу:Моделирати зупчаник чији јерадионички цртеж: Овај зупчаник је део механизма зидног сата : Требало би да изгледа овако: Задатак је урадило 50٪ученика . Можемо бити задовољни, јер је овај задатак тежи. кликни овде

  8. А САДА ТАКМИЧЕЊЕ: Ученици су подељени у две групе Такмиче се тако да је дозвољено да помажу једни другима у оквиру групе Наставнику пријављују да је рад готов пошто сами изврше проверу Раде по систему КО ПРЕ Радове оцењујемо заједно Ограничено је време израде на 25 минута. Задатак: РЕЗУЛТАТ: Прва група: оцена 4.11 Друга група: оцена 3.80 Циљ је да проверимо и знање из израде склопoва који су рађени пре зупчаника кликни овде

  9. Задаци за самосталан рад:1.Моделирати гоњени зупчаник чије су мере дате у прорачуну,а на основу њихје урађен радионички цртеж : кликни овде Зупчаник трeба да изгледа овако: Зупчани пар 2.Моделирати зупчаник чији је радионички цртеж: кликни овде Требало би да изгледа овако:

  10. сајт школе На изради презентације учествовале су: ПОГЛЕДАЈТЕ РАДОВЕ ИЗ МОДЕЛИРАЊА НАШИХ УЧЕНИКА: ОВДЕ СЕ МОЖЕТЕ УПОЗНАТИ СА РАДОМ ШКОЛЕ: наше анимације Катарина Свркота дипл.маш.инжењер НАСТАВНИК МОДЕЛИРАЊА МАШ.ЕЛ. И КОНСТРУКЦИЈА Душка Атлагић дипл.маш.инжењер НАСТАВНИК МОДЕЛИРАЊА МАШ.ЕЛ. И КОНСТРУКЦИЈА Марија Вејновић дипл.педагог ПЕДАГОГ ШКОЛЕ ИВАН И ДУШАН (http://www.youtube.com/watch/v/NAuOzzSy0s8) (http://www.youtube.com/watch/v/9179q36AFr0) НАШИ УЧЕНИЦИ
